Monteringsprocedur

(Forts.)

2. Montera plasmaskärmen

Placera den monterade bottenplattan med baksidan (sidan med typskylten) mod dig, passa in plasmaskärmen på

pelarna och för in pelarna i plasmaskärmen. Sätt i och skruva fast fästskruvarna

 (4 skruvar).

(Åtdragningsmoment: 1,5 till 1,8 N•m)

3. Anslutning av ytterligare utrustning och nätsladden

●

 För detaljer om kablarnas anslutningar, var god se bruksanvisningen för plasmaskärmen.

●

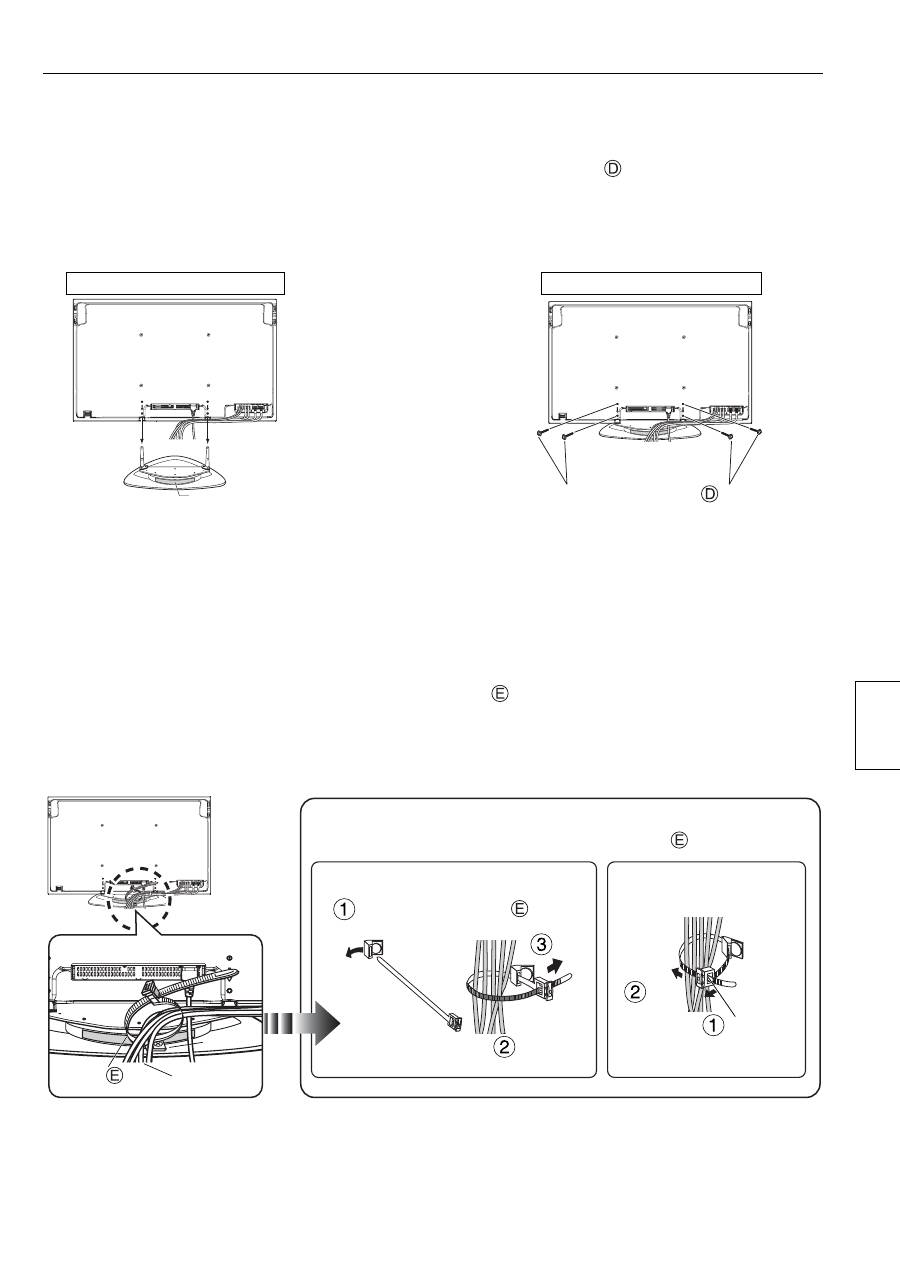

 Anslut erforderliga kablar för ytterligare utrustning, för en klämma   (1 klämma) genom fästet på bottenplattans

baksida, och bind samman samtliga ledare och kablar som visas på bilden.

●

  Dra inte nätsladden tillsammans med andra ledare och kablar.

Sett bakifrån

Tillse att kablar har tillräckligt slack för att undvika påfrestning och bind

samman alla kablar med den medföljande klämman

.

Bindning av kablarna

Dra spetsen på klämma

genom fästet

Dra

Bunta

samman

alla kablar

ordentligt

Lösgöring av kablarna

Dra

Dra fast

klämman lås

Klämma

Kablar

Bindrem

Fästskruv för enhet

Typskylt

För in pelarna i plasmaskärmen så långt det

går med den sida där typskylten sitter vänd

mot dig.

Plasmaskärmens baksida

Plasmaskärmens baksida

Svenska

36

Monteringsprocedur

(Forts.)

4. Tippskydd för plasmaskärm

●

 Förankra plasmaskärmen vid både underlaget och väggen.

Förankring vid underlaget

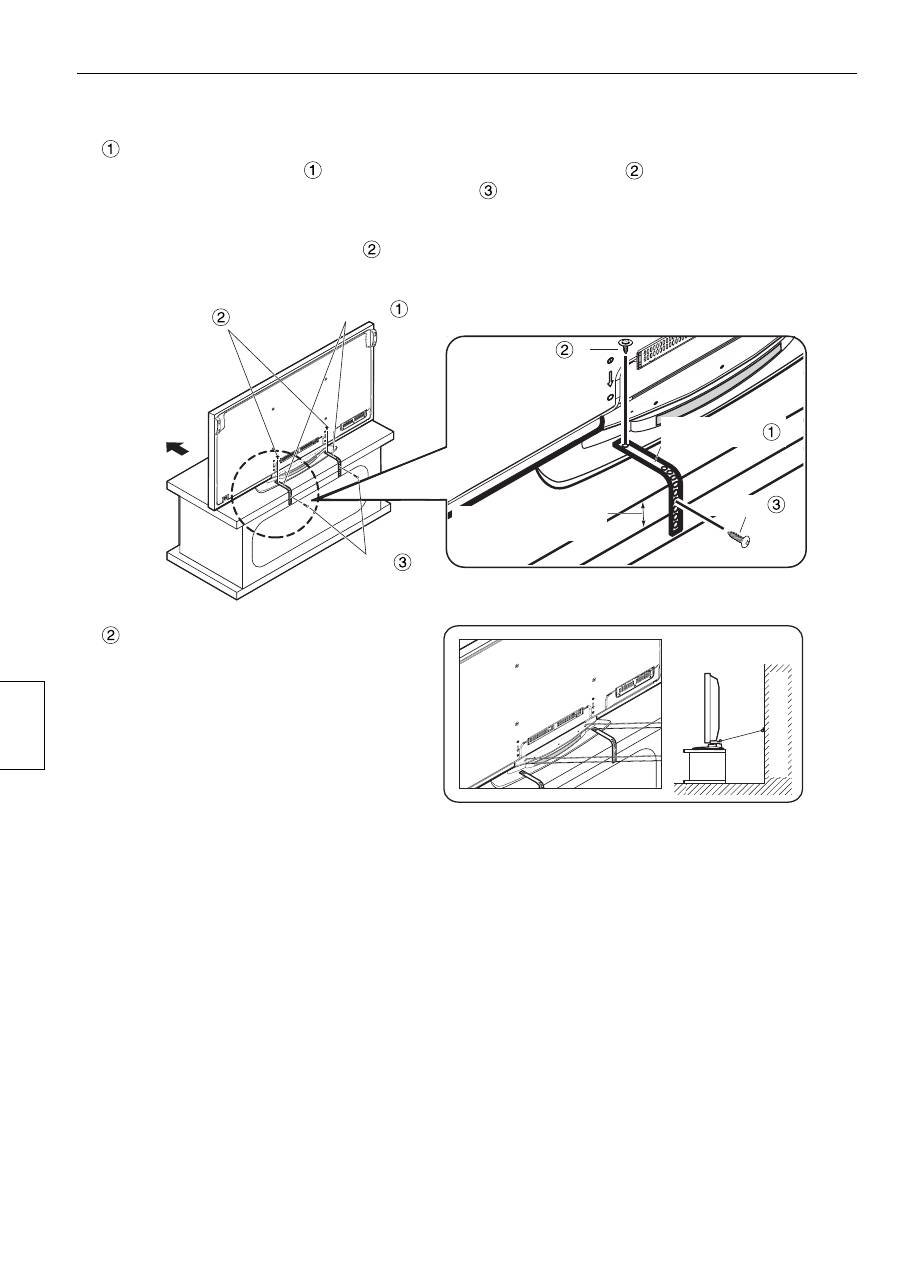

 Fäst tippskyddsremmarna

 (2 remmar) vid bottenplattan med skruvarna

 (2 skruvar) genom hålen i

bottenplattans båda ändar, och använd träskruvarna

 (2 skruvar) för att förankra till underlaget.

Vid förankring till underlaget ska träskruvarna föras in i de förberedda hålen.

Om inga förberedda hål

fi

 nns ska nya hål borras i centrum av underlagets tjocklek.

(Åtdragningsmoment för skruvarna

 : 1,2 till 1,5 N•m)

Förankring till väggen

Träd ett starkt snöre, vajer eller annat

liknande föremål genom hålen på båda

sidor av bottenplattans baksida och förankra

snöret vid en stadig vägg eller pelare.

Skruv

Skruv

Tippskyddsband

Tippskyddsband

Framsida

Träskruv

Träskruv

Placera träskruven mitt

på bredden av materialet.

[Använd alltid tipp-/fallskyddstillbehören som säkerhet]

 Utrustningen kan välta vid en jordbävning od. Använd därför alltid tipp-/fallskyddstillbehören.

※

 Detaljerna i detta avsnitt visar hur skador som kan orsakas när denna utrustning välter eller faller till följd av

en jordbävning. Tipp-/fallskyddstillbehören kan emellertid inte garantera absolut skydd i alla

jordbävningssituationer.

Väggens yta
