Panasonic TYWK42PV4W: Monteringsprocedur

28

Svenska

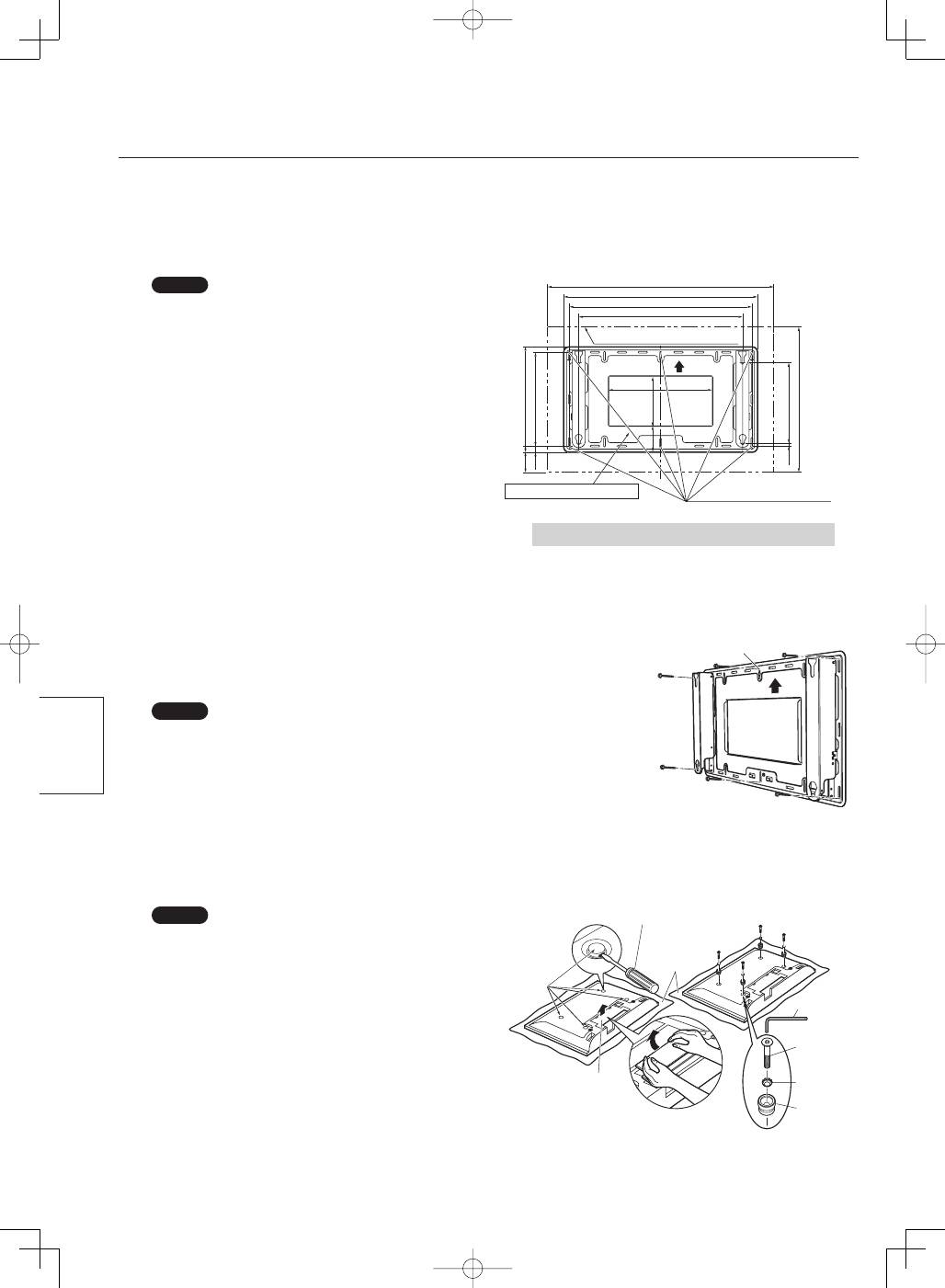

Monteringsprocedur

[ Använd aldrig någon annan metod

än vad som anges för installation.]

1.  Kontrollera bärkraften i den aktuella ytan.

(1)  Väggupphängningshållaren väger cirka 7 kg. För information om vikten på plasma-TV:n som ska

monteras på väggupphängningshållaren, se bruksanvisningen till plasma-TV:n.

(2)  Kontrollera väggens styrka vid de 6 fästpunkterna genom att anlita måttritningen för

väggupphängningshållaren (anges till höger), och förstärk väggen på ställen där så är nödvändigt.

Anm.

•  Det förekommer 22 hål i väggupphängningshållaren. Om

väggmaterialet är trä och bärkraften inte kan garanteras

genom att fästa enbart vid de 6 punkterna till höger, ska du

använda så många extra hål som krävs. Var dock ytterst

försiktig då vissa väggmaterial kan spricka om skruvarna

befinner sig alltför nära varandra. De angivna måtten är

väldigt viktiga. Montera inte på ett ställe där dessa mått inte

kan garanteras.

•  Angående detaljerade måttanvisningar för montering av

plasma-TV:n hänvisas till medföljande detaljskiss över

yttermått (se sidan 46-48).

•  Montera eller ställ inte något annat än plasma-TV:n på

hållaren.

100 10

0

100

プラズマテレビ本体外形

プラズマテレビ本体外形

320

11

415

C

B

370

23

775

A

735

660

195

416

Enhet: mm

*  Se noga till att skruva i skruvar och dra åt dem

ordentligt.

Väggupphängningshållare

Väggmonteringshål

(vid 6 punkter)

Plasma-TV:ns ytterkontur

*  Försäkra att det förekommer ett friutrymme runt plasma-TV:

n på minst 10 cm på ovansidan och höger sida, minst 30

cm på vänster sida, minst 6 cm på undersidan, lämna fritt

utrymme mellan bakpanelen och väggen

2. Fäst väggupphängningshållaren på väggen.

(1)  Fäst så att pilmärkena på väggupphängningshållaren pekar uppåt.

(2) Fäst först skruven i det övre mittre hålet. (A)

(3)  Använd ett vattenpass för att försäkra att hållaren inte lutar och fäst skruvarna på de

återstående 5 punkterna.

(A)

Anm.

•  Använd väggupphängningshållaren för att bestämma positionen för hålen om du måste

plugga skruvarna, t ex i betongväggar. Du kan också beräkna positionerna utifrån

måttritningen. Använd skruvar med en diameter på 6 mm. Placera pluggarna så att

skruvhuvudet sticker ut 10 - 15 mm från väggen.

•  Använd vanliga skruvar med en diameter på 6 mm, avsedda för materialet i väggen där

fästet ska monteras.

•  Fäst ordentligt med minst 6 skruvar på olika ställen.

3. Fäst isolermellanläggen på plasma-TV:n.

(1)  Placera plasma-TV:n med skärmen vänd nedåt på en filt eller annan mjuk, ren duk och utför åtgärderna nedan.

(2) Ta bort anslutningsluckorna (om påsatta) från plasma-TV:n.

(3) Ta bort de fyra kåporna från plasma-TV:n med hjälp av en platt skruvmejsel.

Anm.

•  Var noga med att spara den borttagna anslutningsluckan och

de fyra kåporna till plasma-TV:n. (Dessa delar kommer att

behövas, om det blir nödvändigt att använda specialstället

eller ensamstället.)

Anslutningslucka

Kåpor

Destornillador de punta plana

Flat

skruvmejsel

㇜

㇞

eller

㇟

㇛

㇚

(4)  Använd den medföljande insexnyckeln

㇜

 till att fästa de

medföljande skruvarna med invändigt sexkantshål

㇞

 eller

㇟

 och tillhörande kuptandsbrickor

㇛

 och isolermellanlägg

㇚

 (4 uppsättningar) i hålen där kåporna avlägsnats (se

bilden till höger).

Se sidan 46-48 för detaljer om hur man väljer skruvar med

flata nedsänkta insexhuvuden

㇞

eller

㇟

.

Bulten ska dras åt ordentligt till det åtdragningsmoment som

anges nedan.

(11 - 13 N•m)

TY-WK42PV4W̲TQZH997-2̲4048.indb   28

TY-WK42PV4W̲TQZH997-2̲4048.indb   28

2008/04/04   17:11:10

2008/04/04   17:11:10

29

Svenska

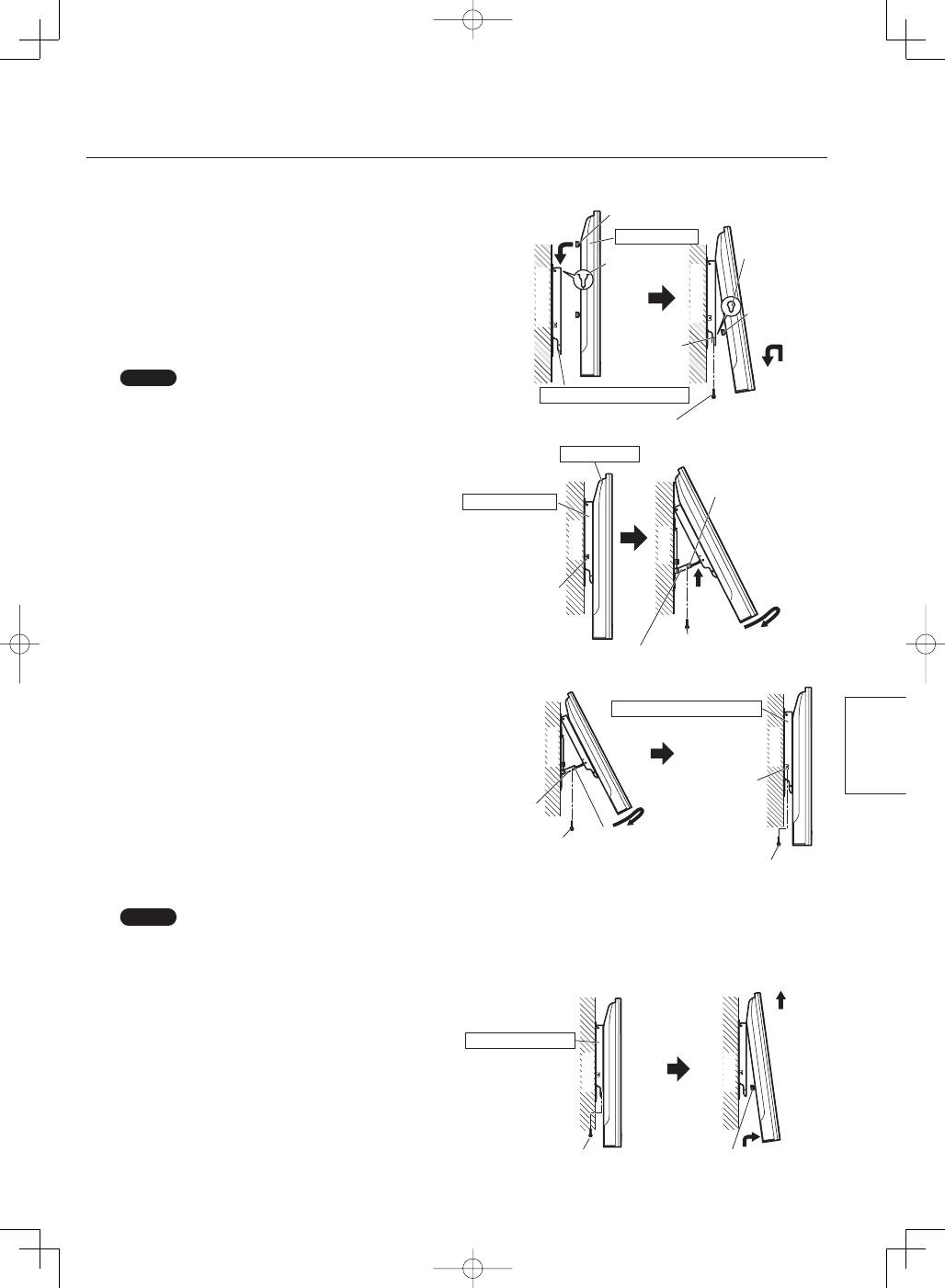

4.  Anpassa och fäst plasma-TV:n på väggupphängningshållaren.

(1)  För in isolermellanläggen på ovansidan av plasma-TV:n i

skåran på ovansidan av väggupphängningshållaren och

skjut nedåt.

(2)  Lyft plasma-TV:n en aning, för in de undre

isolermellanläggen i hålen på undersidan av

väggupphängningshållaren och skjut enheten nedåt.

(3)  Fäst ordentligt med de medföljande fästskruvarna för

enheten (1 vardera för vänster och höger).

Bulten ska dras åt ordentligt till det åtdragningsmoment som

anges nedan.

(1,2 - 1,5 N•m)

(1)

(3)

(2)

Väggupphängningshållare

Plasma-TV:n

Övre isolermellanlägg

Övre skåra

Undre hål

Undre

isolermellanlägg

Hål för

fästskruv

för plasma-

TV:n

Vägg

Fästskruv för plasma-

TV:n

Vägg

Anm.

•  Se till att skruva fast fästskruvarna ordentligt, så att inte

plasma-TV:n kan lossna.

5.  Förberedelse för kabeldragning.

(2)

Vägg

Väggupphängningshållare

Plasma-TV:n

㊍

  Röd skruv för

öppning/ stängning

av fästet

Låsfäste

㊎

  Skruvhål på

låsfäste

㊍

  Röd skruv

för öppning/

stängning

av fästet

Vägg

(1)  Skruva loss de röda skruvarna för öppning/ stängning av

fästet (1 vardera till vänster och höger)

㊍

.

(2)  Vik upp plasma-TV:n såsom bilden till höger visar, tryck

upp låsfästet i pilens riktning (uppåt), kontrollera att fästet

har låsts fast och fäst provisoriskt. Skruva fast den röda

skruven för öppning/stängning av fästet (en skruv på

vänster sida)

㊍

 ordentligt i skruvhålet på låsfästet

㊎

.

(3)  Dra kablarna till plasma-TV:n, när ovanstående

förberedelser är klara.

Bulten ska dras åt ordentligt till det åtdragningsmoment som

anges nedan.

(1,2 - 1,5 N•m)

6.  Fastsättning av väggupphängnings

hållaren.

(1)

Vägg

Låsfäste

㊍

  Röd skruv

för öppning/

stängning av

fästet

㊎

  Skruvhål

på låsfäste

㊍

  Röd skruv

för öppning/

stängning av

fästet

㊏

  Fästhål för

röd skruv

för öppning/

stängning av

fästet

Väggupphängningshållare

Vägg

(1)  Efter kabeldragning ska du avlägsna de röda skruvarna för

öppning/stängning av fästena (som används vid anslutningar),

höja plasma-TV:n en aning och sedan sakta sänka den tillbaks

till vertikal position, Låsen frigörs i detta läge.

(2)  Dra åt de röda skruvarna för öppning/stängning av fästet

ordentligt (en vardera för vänster och höger fäste)

㊍

 i

skruvhålen för öppning/ stängning av de röda skruvarna

㊏

på endera sidan om väggupphängningshållaren.

Bulten ska dras åt ordentligt till det åtdragningsmoment som

anges nedan.

(1,2 - 1,5 N•m)

Anm.

•  Dra sakta plasma-TV-enheten bakåt för att återställa den till

ursprunglig position.

•  Var noga med att alltid skruva fast de röda skruvarna för

öppning/stängning av fästet

㊍

 för att fästa plasma-TV:n.

7.  Avtagning av plasma-TV:n.

(3)

(2)

Väggupphängningshållare

(1)

  Fästskruv för plasma-

TV-enheten

Undre

isolermellanlägg

Vägg

Vägg

(1)  Avlägsna fästskruvarna för enheten (1 vardera till vänster

och höger) som är fästa på sidorna av väggupphängnings

hållaren.

(2)  Lyft undersidan av plasma-TV:n uppåt och dra den mot

dig.

(3)  Kontrollera att de undre isolermellanläggen frisläppts och

fortsätt att lyfta uppåt.
