Panasonic TYWK42PV4W: Montageprocedure

12

Nederlands

12

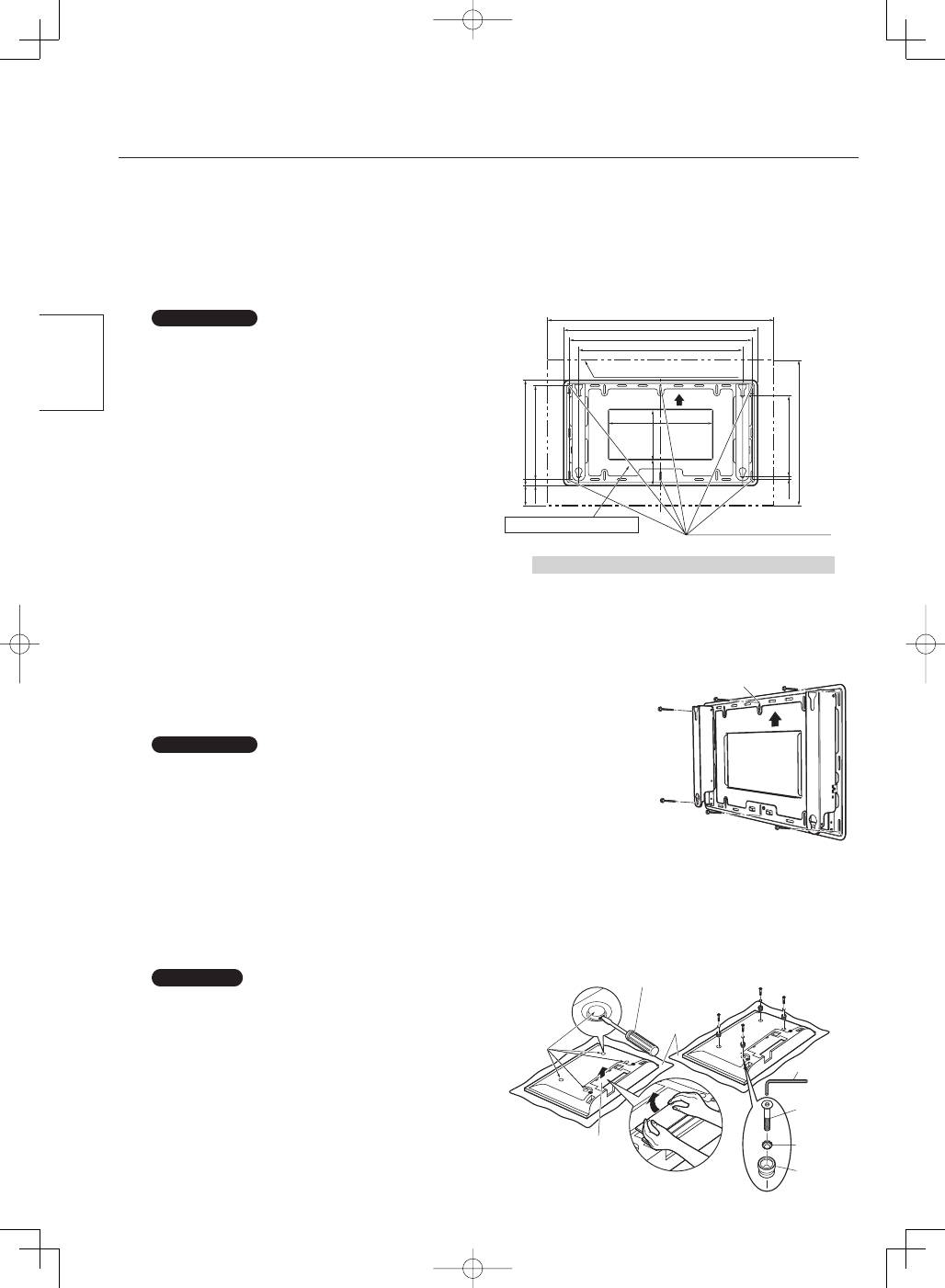

Montageprocedure

[ Gebruik alleen de aangegeven

installatiemethoden.]

1. Controleer of de montageplaats sterk genoeg is.

(1)  Het gewicht van de muurbevestigingssteun is ongeveer 7 kg. Zie voor het gewicht van de

plasmatelevisie die aan de muurbevestigingssteun wordt gemonteerd, de handleiding voor

de plasmatelevisie.

(2)  Controleer de sterkte van de muur op de zes bevestigingsplaatsen aangegeven in de

afbeelding van de muurbevestigingssteun (rechts hiernaast) en zorg indien nodig voor extra

versterking als de muur het gewicht niet kan dragen.

Opmerkingen

•  Er zijn 22 gaten in de muurbevestigingssteun. Als de wand

van hout is en voldoende versterking niet mogelijk is op de zes

plaatsen aangegeven in de afbeelding rechts hiernaast, kunt

u de reservegaten gebruiken. Houd er rekening mee dat bij

sommige wanden barsten kunnen optreden als de schroeven

te dicht bij elkaar worden aangebracht. De volgende

afmetingen zijn belangrijk. Gebruik geen montageplaats waar

deze afmetingen niet aangehouden kunnen worden.

•  Zie de tekening met de buitenafmetingen (pagina 46-48)

voor de gedetailleerde maten voor het bevestigen van de

plasmatelevisie.

•  Bevestig of plaats niet iets anders dan het plasmatelevisie-

toestel op de bevestigingssteun.

100 10

0

100

プラズマテレビ本体外形

プラズマテレビ本体外形

320

11

415

C

B

370

23

775

A

735

660

195

416

Eenheid: mm

*  Breng hier schroeven aan en draai deze stevig vast.

Muurbevestigingssteun

Muurbevestigingsgaten

(op zes plaatsen)

Buitenafmetingen van plasmatelevisie

*  Houd minimaal 10 cm ruimte vrij aan de boven- en

rechterkant, minimaal 30 cm aan de linkerkant en minimaal

6 cm aan de onderkant van de plasmatelevisie en laat

voldoende ruimte vrij tussen het achterpaneel en de muur.

2. Bevestig de muurbevestigingssteun aan de muur.

(1)  Bevestig de muurbevestigingssteun zodanig dat de pijlen op de steun naar boven wijzen.

(2)  Maak eerst de schroef in het middelste gat (A) aan de bovenkant vast.

(3)  Gebruik een waterpas om de steun precies recht te hangen en maak daarna de

schroeven op de vijf resterende plaatsen vast.

(A)

Opmerkingen

•  Als de wand van materiaal zoals beton is, en bouten en moeren van tevoren in de muur

moeten worden vastgezet, kunt u de plaats van de gaten bepalen door middel van de

muurbevestigingssteun zelf, of u kunt de plaats van de gaten berekenen uitgaande van tekening

van de afmetingen en vervolgens de bouten of moeren met een nominale diameter van 6 mm in

de wand vastzetten. Zet bouten zo in de wand vast dat zij 10 tot 15 mm uitsteken

•  Gebruik in de handel verkrijgbare schroeven met een nominale diameter van 6 mm, die

geschikt zijn voor het wandmateriaal waarop u de steun monteert.

•  Schroef de steun altijd stevig vast op meer dan 6 plaatsen.

3. Bevestig de isolatiebussen aan de plasmatelevisie.

(1)  Leg de plasmatelevisie met het scherm naar beneden gekeerd op een deken of een andere zachte ondergrond die vlak

en schoon is en volg dan de onderstaande aanwijzingen.

(2)  Verwijder de aansluitingendeksel (indien aanwezig) van de plasmatelevisie.

(3)  Verwijder met een platte schroevendraaier de vier kappen van de plasmatelevisie.

Opmerking

•  Bewaar het verwijderde aansluitingendeksel en de kappen

zorgvuldig. (U hebt deze onderdelen weer nodig indien de speciale

standaard of de niet-geïntegreerde standaard wordt gebruikt.)

Aansluitingendeksel

Kappen

Schroevendraaier met platte kop

Deken

㇜

㇞

of

㇟

㇛

㇚

(4)  Monteer de bijgeleverde inbusschroeven

㇞

of

㇟

, de

getande veerklemmen en de isolatiebussen

㇚

 (elk 4 stuks)

met de bijgeleverde inbussleutel

㇜

 in de gaten waar de

kappen zijn verwijderd. (Zie de afbeelding rechts hiernaast.)

Raadpleeg pagina 46-48 voor informatie over de keuze van

inbusbouten met plat verzonken kop

㇞

of

㇟

.

Schroef de bout goed vast (zie onderstaande schroefkracht).

(11 - 13 N•m)

TY-WK42PV4W̲TQZH997-2̲4048.indb   12

TY-WK42PV4W̲TQZH997-2̲4048.indb   12

2008/04/04   17:11:05

2008/04/04   17:11:05

13

Nederlands

4.  Monteer de plasmatelevisie aan de muurbevestigingssteun.

(1)  Plaats de isolatiebussen die aan de bovenkant van de

plasmatelevisie zijn in de gleuf aan de bovenkant van de

muurbevestigingssteun en schuif ze naar beneden.

(2)  Til de plasmatelevisie een stukje omhoog, steek de onderste

isolatiebussen in de gaten aan de onderkant van de

muurbevestigingssteun en schuif het apparaat naar beneden.

(3)  Maak het geheel stevig vast met de bijgeleverde

bevestigingsschroeven (1 voor de linker- en de rechterkant).

Schroef de bout goed vast (zie onderstaande schroefkracht).

(1,2 - 1,5 N•m)

(1)

(3)

(2)

Muurbevestigingssteun

plasmatelevisie

Bovenste isolatiebus

Bovenste

gleuf

Onderste

gat

Onderste

isolatiebus

Pasgat voor

bevestigingsschroef

van plasmatelevisie

Muur

Bevestigingsschroef

van plasmatelevisie

Muur

Opmerking

•  Zorg dat de bevestigingsschroeven stevig worden

vastgedraaid om te voorkomen dat de plasmatelevisie per

ongeluk loskomt van de muurbevestigingssteun.

5.  Maak de plasmatelevisie klaar voor

aansluiting op de apparatuur.

(2)

Muur

Muurbevestigingssteun

plasmatelevisie

㊍

  Rode

bevestigingsschroef

voor openen/sluiten

Vergrendelbeugel

㊎

  Bevestigingsgat

voor

vergrendelbeugel

㊍

  Rode

bevestigingsschroef

voor openen/sluiten

Muur

(1)  Verwijder de rode bevestigingschroeven voor openen/

sluiten (1 aan de linker- en de rechterkant)

㊍

.

(2)  Haal de plasmatelevisie naar u toe omhoog zoals

aangegeven in de afbeelding rechts hiernaast, duw de

vergrendelbeugel in de richting van de pijl (omhoog),

controleer of de beugel vergrendeld is, en maak de beugel

dan tijdelijk vast. Maak daarna de rode bevestigingsschroef

voor openen/sluiten (1 schroef aan de linkerkant)

㊍

 stevig

vast aan het bevestigingsgat voor de vergrendelbeugel

㊎

.

(3)  Sluit na de voorgaande voorbereidingen de kabels van de

plasmatelevisie aan.

Schroef de bout goed vast (zie onderstaande schroefkracht).

(1,2 - 1,5 N•m)

6.  Zet de muurbevestigingssteun vast.

(1)

Muur

Vergrendelbeugel

㊍

  Rode

bevestigingsschroef

voor openen/sluiten

㊎

  Bevestigingsgat

voor

vergrendelbeugel

㊍

  Rode

bevestigingsschroef

voor openen/sluiten

㊏

  Pasgat voor

bevestigingsschroef

van plasmatelevisie

Muurbevestigingssteun

Muur

(1)  Verwijder na het maken van de aansluitingen de rode

bevestigingsschroeven voor openen/sluiten (gebruikt

bij het maken van de aansluitingen), haal daarna de

plasmatelevisie een stukje omhoog en laat deze dan

langzaam terug in de verticale positie zakken. De

vergrendeling wordt opgeheven.

(2)  Draai de rode bevestigingsschroeven voor openen/

sluiten stevig vast (een aan de linkerkant en een

aan de rechterkant)

㊍

 in de montagegaten voor de

rode bevestigingsschroeven 3 aan beide kanten van

de bevestigingssteun

㊏

 aan de zijkanten van de

muurbevestigingssteun.

Schroef de bout goed vast (zie onderstaande schroefkracht).

(1,2 - 1,5 N•m)

Opmerkingen

•  Trek de plasmatelevisie langzaam terug wanneer u deze in de

oorspronkelijke positie plaatst.

•  Monteer altijd de rode bevestigingsschroeven voor openen/

sluiten

㊍

 om de plasmatelevisie stevig vast te zetten.

7.  Verwijder de plasmatelevisie

desgewenst als volgt.

(3)

(2)

Muurbevestigingssteun

(1)

  Bevestigingsschroef voor

plasmatelevisie

Onderste

isolatiebus

Muur

Muur

(1)  Verwijder de bevestigingsschroeven (1 aan de

linker- en de rechterkant) die in de zijkanten van de

muurbevestigingssteun zijn aangebracht.

(2)  Til de onderkant van de plasmatelevisie omhoog en trek het

scherm naar u toe.

(3)  Als de onderste isolatiebussen vrij zijn, tilt u de

plasmatelevisie verder omhoog.
