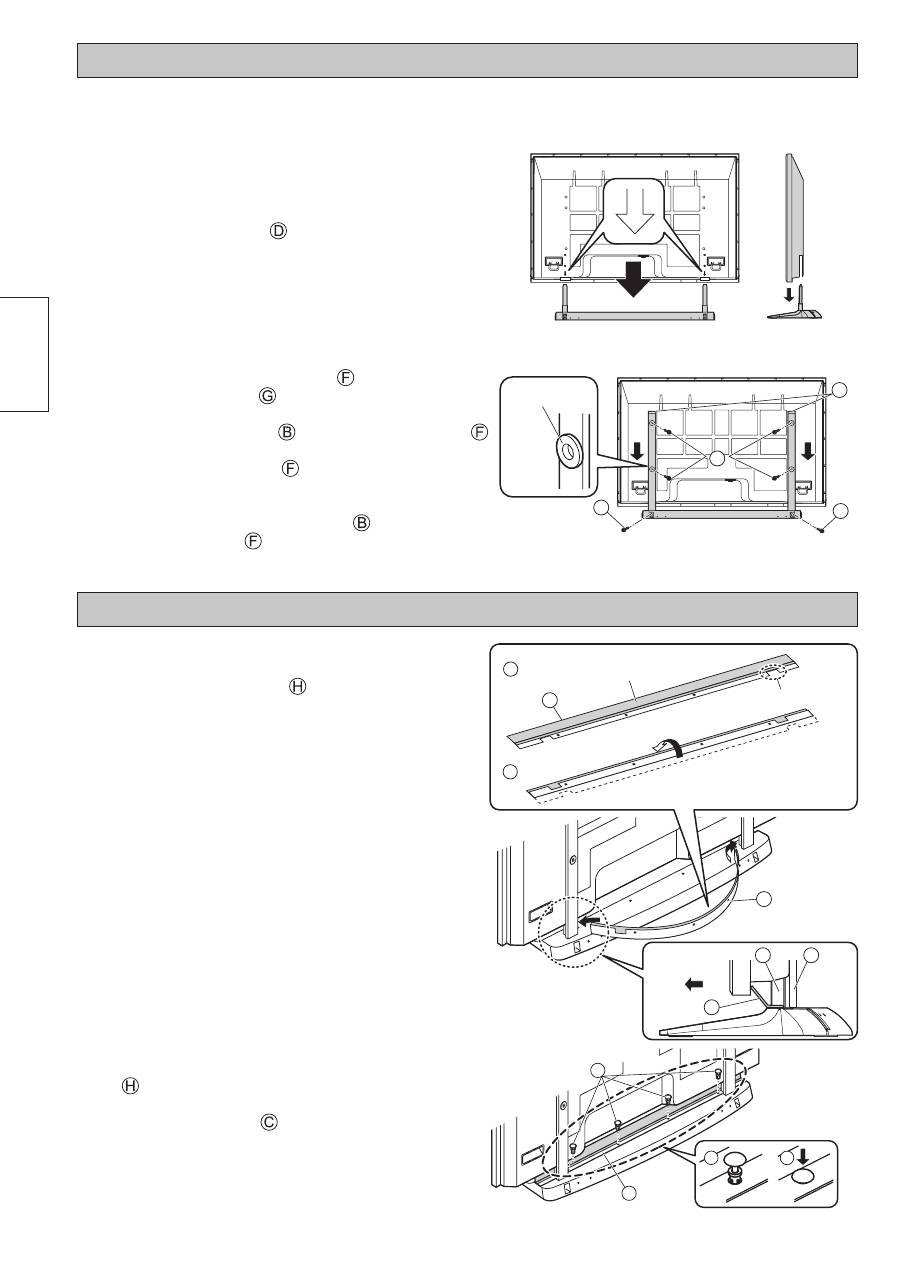

De vloerstandaard bevestigen aan het plasmascherm

Aanwijzingen voor het installeren op de vloerstandaard vindt u in de bedieningshandleiding van het

plasmascherm.

Achterkant

1

   Bevestig het plasmascherm op de

vloerstandaard.

   Op de achterkant van de hieronder vermelde locaties zijn

pijlmarkeringen aangegeven.

Lijn de standaardpinnen

 uit op deze pijlen en installeer

het plasmascherm.

2

  Bevestig de standaardsteunen.

 (1)

Stop de twee standaardsteunen

 stevig op de

standaardbasisplaat

 vanaf de achterkant van het

plasmascherm en gebruik vervolgens de schroeven

voor standaardsteunen

 om de standaardsteunen

te bevestigen.

  •  De standaardsteunen

 hebben een voor- en

achterkant.

 (2)

Gebruik de vier schroeven voor montage van

standaardsteunen aan het scherm

 om de

standaardsteunen

 en het plasmascherm stevig te

bevestigen.

Aanbrengen van de lichtblokkeerstrip

1

  Maak de lichtblokkeerstrip gereed.

 (1)

Leg de lichtblokkeerstrip

 met de textielrand

omhoog.

 (2)

Vouw het deel van de strip met de uitsparingen

en openingen om, langs de vouwrand. (Zie

afbeelding.)

H

2

1

D

F

H

H

Uitsparing

Voorkant

H

C

2

1

2

   Maak de lichtblokkeerstrip vast.

 (1)

Buig de lichtblokkeerstrip in een lichte boog en

pas de uiteinden in de openingen (links en rechts)

tussen de standaardsteunen en het plasmascherm.

Zorg dat de uitsparingen in de lichtblokkeerstrip

over de standaardsteunen vallen.

•  De kant met de textielrand moet naar de

achterkant van het plasmascherm wijzen.

 (2)

Zorg dat de vier openingen in de lichtblokkeerstrip

 samenvallen met de openingen in

de standaardbasisplaat, steek de vier

bevestigingspennen

 er in, en druk de

bevestigingspennen stevig op hun plaats vast.

Textielrand
