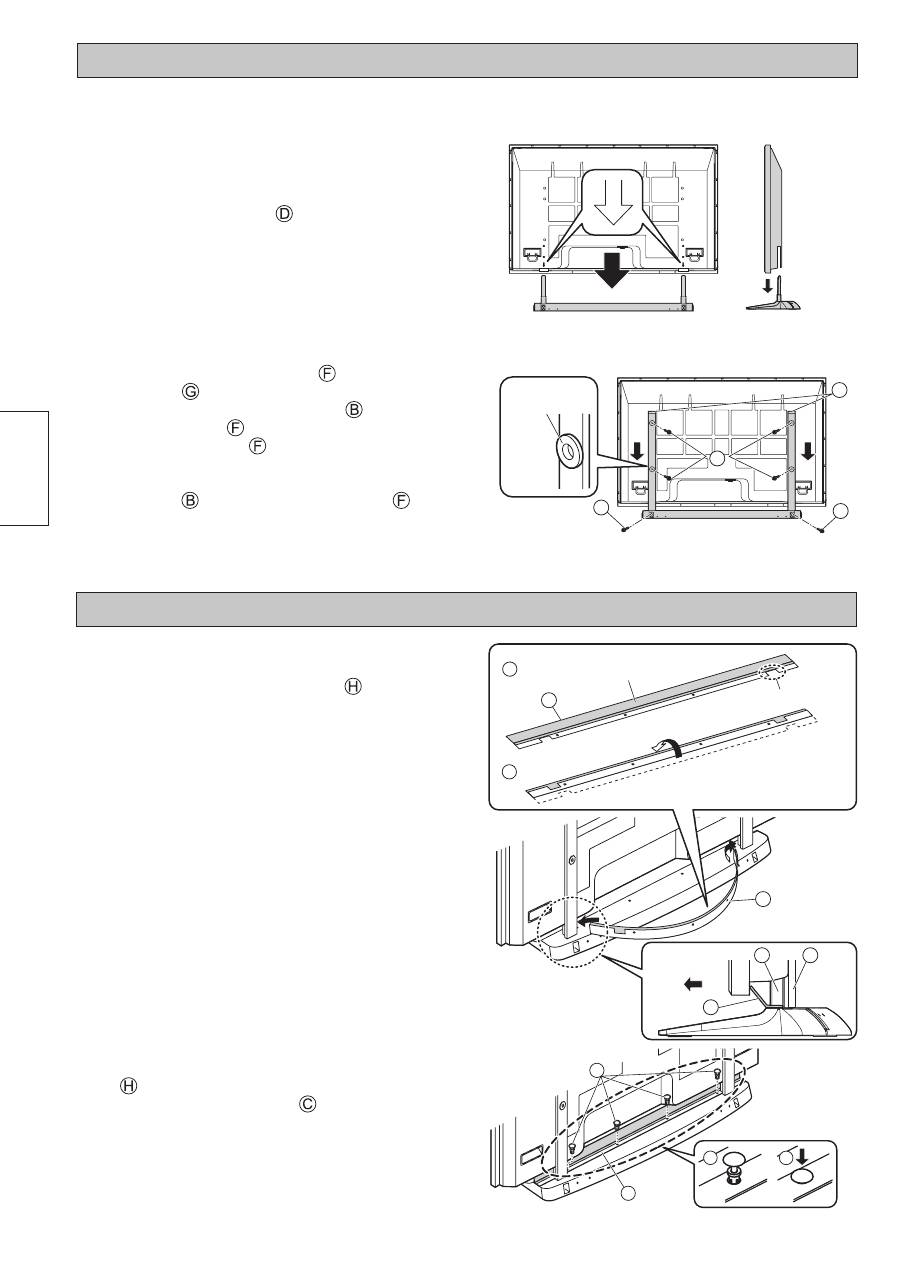

Modo di attaccare il piedistallo allo schermo

Per il montaggio del piedistallo, vedere le istruzioni per l’uso dello schermo al plasma.

Parte

posteriore

1

   Montare il schermo al plasma sul

piedistallo.

  Sul pannello posteriore sono visualizzate delle frecce

nelle posizioni indicate di seguito.

Allineare i perni supporto

 con queste frecce,

quindi installare lo schermo al plasma.

2

  Montare le staffe di paletti supporto.

 (1)

Inserire i due paletti supporto

 nella base

supporto

 dal retro del televisore, quindi utilizzare

le viti di

fi

 ssaggio paletti supporto

 per

fi

 ssare le

paletti supporto

.

  •  I paletti supporto

 hanno una parte anteriore e

una posteriore.

 (2)

Usare le quatro viti di

fi

 ssaggio paletti supporto

schermo

 per

fi

 ssare i paletti supporto

 allo

schermo al plasma.

Modo di attaccare il pannello di blocco luce

1

   Preparare il pannello di blocco luce

 (1)

Mettere il pannello di blocco luce

 con il foglio

panno rivolto in alto.

 (2)

Ripiegare la parte del pannello con le tacche e i

fori su di esso lungo la piega. (Veda illustrazione)

H

2

1

D

F

H

H

Tacca

Parte

anteriore

H

C

2

1

2

   Attaccare e

fi

 ssare il pannello di

blocco luce.

 (1)

Piegare leggermente il pannello di blocco luce a

forma di U e inserire le estremità nelle aperture

(destra e sinistra) tra i perni del piedistallo e

lo schermo al plasma. Allineare le tacche del

pannello di blocco luce sui perni del piedistallo.

•  Il lato del foglio panno deve essere rivolto verso

il pannello posteriore dello schermo al plasma.

 (2)

Allineare i quattro fori del pannello di blocco luce

 sui fori della base del piedistallo, inserire i

(quattro) perni di

fi

 ssaggio

 e premere giù con

forza la parte superiore dei perni di

fi

 ssaggio per

bloccarli in posizione.

Foglio panno

16

Italiano
