Panasonic TYST65VX100: 1

De vloerstandaard monteren

1

   Plaats het standaardbasisplaat op een

vlakke ondergrond.

  Om schade aan het standaardbasisplaat te voorkomen,

raden wij u aan het op een platte vloer of op een

standaard te plaatsen.

2

   Monteer en bevestig de

standaardpinnen.

 (1)

Stop de twee standaardpinnen

 in de

bovenkant van het standaardbasisplaat

.

•  De standaardpinnen

 hebben een voor- en

achterkant.

 (2)

Bevestig de schroeven voor standaardpinnen

 stevig op de achterkant van het

standaardbasisplaat

.

A

G

A

D

D

Voorzijde

Onderste

schroefgat

INSTALLATIE DOOR EEN VAKMAN IS VEREIST.

PANASONIC IS NIET AANSPRAKELIJK VOOR EVENTUELE MATERIËLE BESCHADIGINGEN EN/OF

ERNSTIG LETSEL INCLUSIEF FATAAL, ALS GEVOLG VAN ONJUIST INSTALLEREN OF ONJUIST

HANTEREN.

     M8 × 30

     M8 × 60

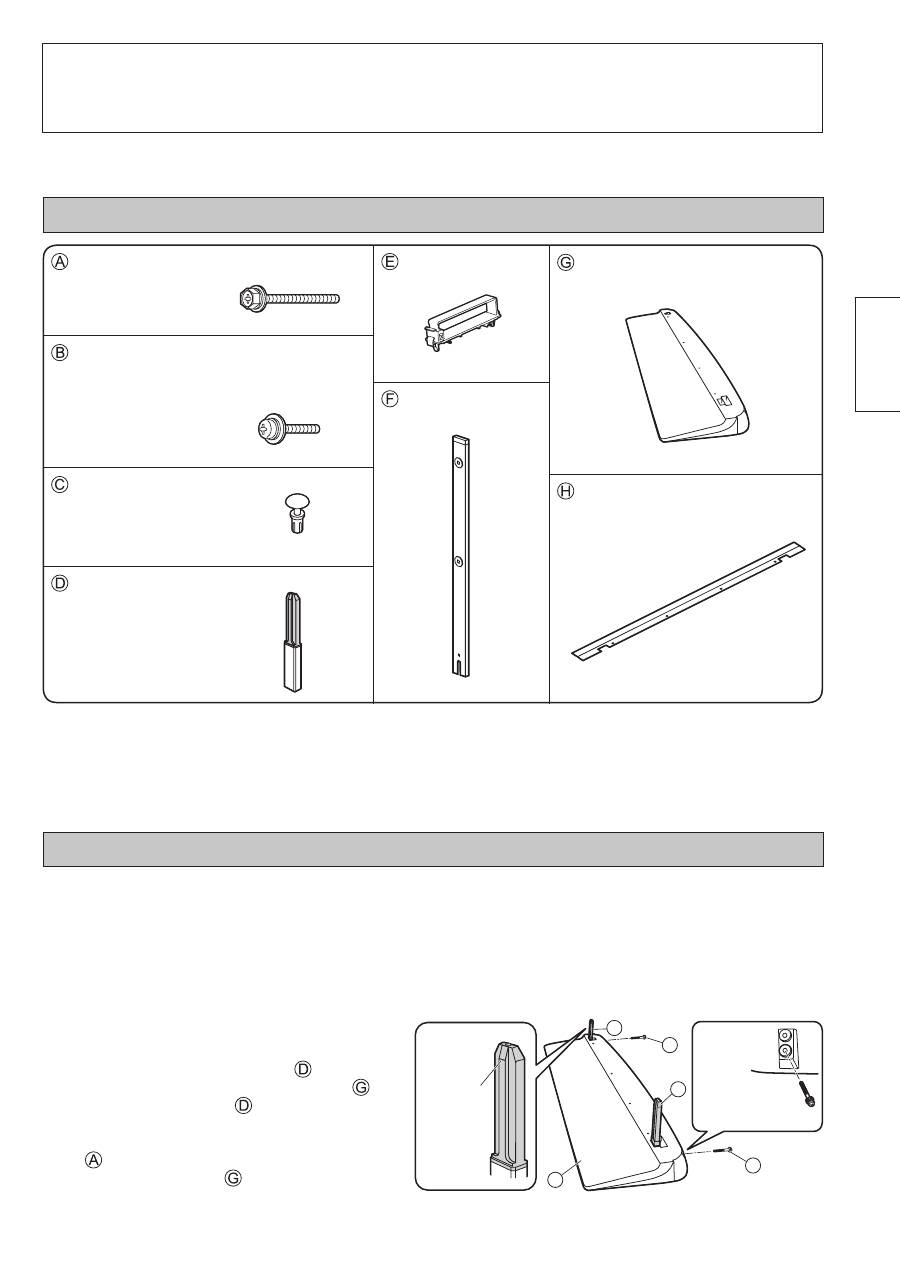

Montage-onderdelen

(Controleer de onderdelen voordat u de montage begint)

11

Nederlands

  Schroeven voor standaardpinnen (2)

  Schroeven voor standaardsteunen (2)

Schroeven voor montage van

standaardsteunen aan het scherm (4)

 Beugels (2)

 Standaardpinnen (2)

  Standaardsteunen

(2)

  Standaardbasisplaat (1)

  Bevestigingspennen

(4)

 Lichtblokkeerstrip (1)
