Panasonic TYST65VX100: 1

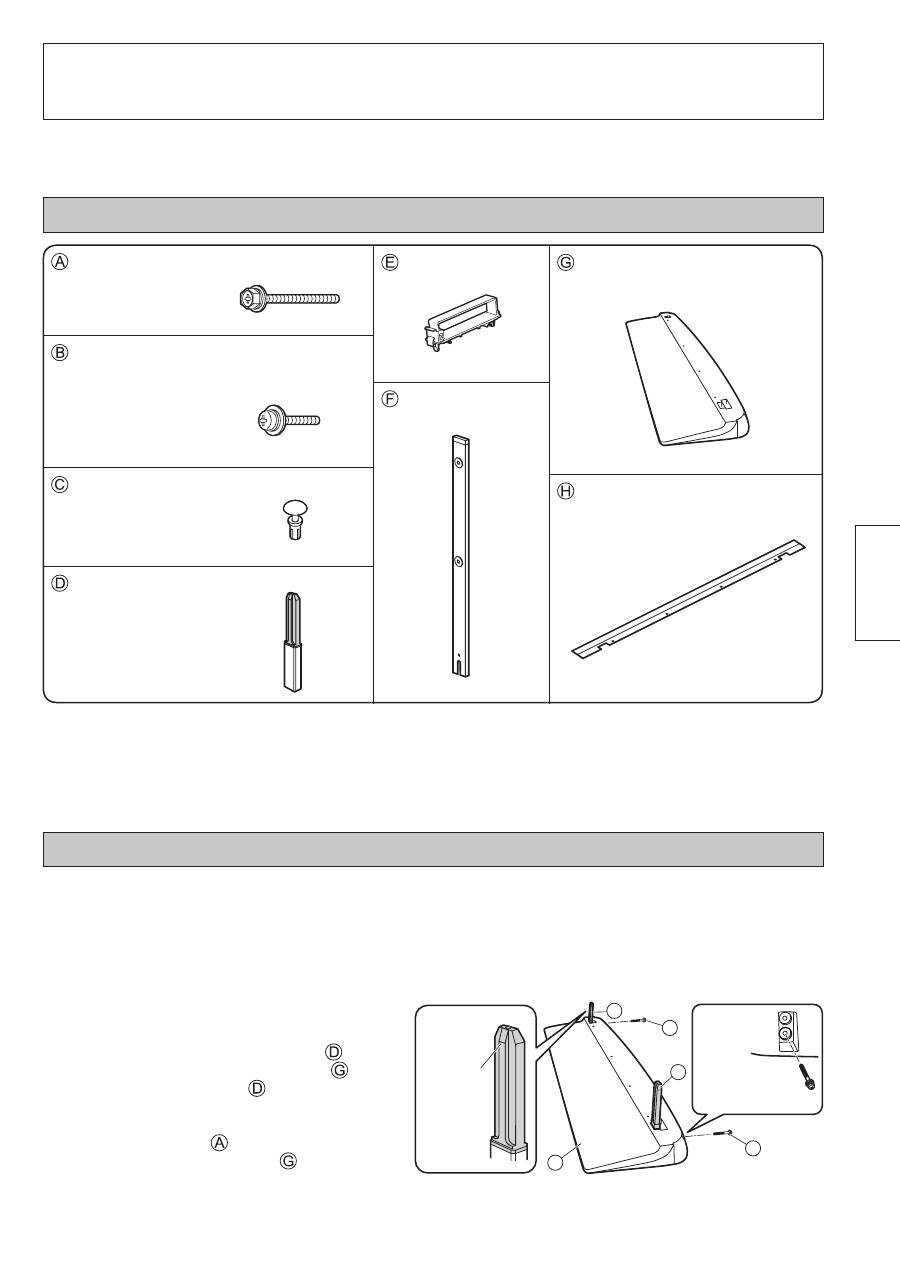

Assemblage du piédestal

1

   Posez la base du socle de sorte qu’elle

soit à l’horizontale.

Pour éviter d’endommager la base du socle, placez-la

sur une surface de plancher plane ou sur un support.

2

   Posez et

fi

 xez les chevilles du

socle.

 (1)

Insérez les deux chevilles du socle

 dans la

face supérieure de la base du socle

.

   •

Les chevilles du socle

 ont une partie avant

et une partie arrière.

 (2)

Fixez fermement les vis de

fi

 xation des

chevilles du socle

 dans l’ori

fi

 ce infèrieur

pour vis de la base du socle

.

A

G

A

D

D

Avant

Ori

fi

 ce

inférieur pour

vis

     M8 × 30

  Panneau de blocage de la

lumière (1)

     M8 × 60

L’INSTALLATION PAR UN PROFESSIONNEL EST INDISPENSABLE.

PANASONIC DECLINE TOUT DOMMAGE MATERIEL ET/OU BLESSURE GRAVE, Y COMPRIS LA MORT

RESULTANT D’UNE INSTALLATION OU D’UNE MANIPULATION INCORRECTE.

Pièces pour assemblage

(N’oubliez pas de véri

fi

 er les pièces avant de les assembler)

19

Français

  Vis de

fi

 xation des chevilles du socle (2)

  Vis de

fi

 xation des montants du socle (2)

Vis de

fi

 xation des montants du socle

pour écran (4)

 Fixations (2)

 Chevilles du socle (2)

  Montants du socle

(2)

 Base du socle (1)

  Taquets de

fi

 xation (4)
