Panasonic TYST65VX100: 1

Zusammenbau des Sockels

1

  Stellen Sie die Ständerbasis gerade auf.

 Um Schäden zu vermeiden, stellen Sie die Ständerbasis

auf ebenem Boden oder auf einem Podest auf.

2

  Bringen Sie die Ständerstifte an

und sichern Sie sie.

 1)

Bringen Sie die beiden Ständerstifte

 oben

an der Ständerbasis

 an.

 •

Die Ständerstifte

 haben Vorder- und

Rückseite.

 (2)

Stecken Sie die Ständerstift-

Befestigungsschrauben

 fest in die

Rückseite der Ständerbasis

.

A

G

A

D

D

Vorderseite

Unteres

Schraubenloch

DIE INSTALLATION IST PROFESSIONELL DURCHZUFÜHREN.

Panasonic übernimmt keine Haftung für Sachschäden und/oder schwere Verletzungen, einschließlich

Todesfall, die auf unsachgemäße Installation oder falsche Handhabung zurückzuführen sind.

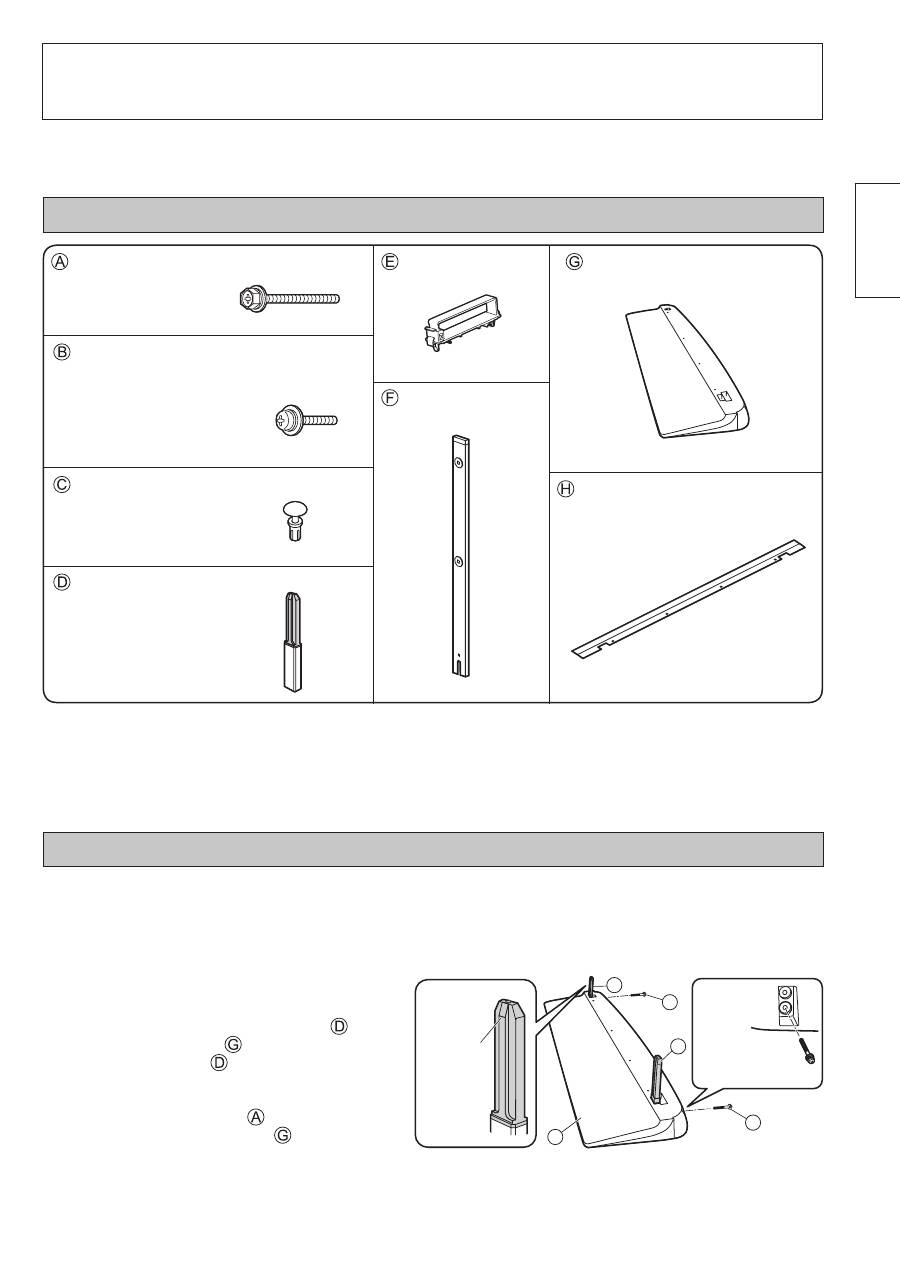

Bauteile für den Zusammenbau

(Prüfen Sie die Teile vor dem Zusammenbau)

7

Deutsch

  Ständerstift-Befestigungsschrauben (2)

  Ständerstangen-

Befestigungsschrauben (2)

Ständerstangen-Display-

Befestigungsschrauben (4)

 Klemmen (2)

 Ständerstifte (2)

  Ständerstangen

(2)

 Ständerbasis (1)

  Befestigungsstifte (4)

     M8 × 30

 Lichtblockierendes Paneel

(1)

     M8 × 60
