Panasonic TYWK42PR4W: Montageprocedure

12

Nederlands

1. Controleer of de montageplaats sterk genoeg is.

(1)  Het gewicht van de muurbevestigingssteun is ongeveer 10 kg. Zie voor het gewicht van de

plasmatelevisie die aan de muurbevestigingssteun wordt gemonteerd, de handleiding voor

de plasmatelevisie.

(2)  Controleer de sterkte van de muur op de zes bevestigingsplaatsen aangegeven in de afbeelding

van de muurbevestigingssteun (rechts hiernaast) en zorg indien nodig voor extra versterking

als de muur het gewicht niet kan dragen.

Opmerkingen

•  Er zijn 16 gaten in de muurbevestigingssteun. Als de wand

van hout is en voldoende versterking niet mogelijk is op de

zes plaatsen aangegeven in de afbeelding rechts hiernaast,

kunt u de reservegaten gebruiken. Houd er rekening mee

dat bij sommige wanden barsten kunnen optreden als de

schroeven te dicht bij elkaar worden aangebracht.

•  Zie de tekening met de buitenafmetingen (pagina 46-50)

voor de gedetailleerde maten voor het bevestigen van de

plasmatelevisie.

•  Bevestig of plaats niet iets anders dan het plasma-TV-

toestel op de bevestigingssteun.

416

810

230

490 450

20

20

390

390

15

15

130

Eenheid:

mm

*  Breng hier schroeven aan en draai deze

stevig vast.

Muurbevestigingsgaten (op zes plaatsen)

2. Bevestig de muurbevestigingssteun aan de muur.

(1)  Bevestig de muurbevestigingssteun zodanig dat de pijlen op de steun naar boven wijzen.

(2)  Maak eerst de schroef in het middelste gat (A) aan de bovenkant vast.

(3)   Gebruik een waterpas om de steun precies recht te hangen en maak daarna de

schroeven op de vijf resterende plaatsen vast.

Opmerkingen

•  Als de wand van materiaal zoals beton is, en bouten en moeren van tevoren in de muur

moeten worden vastgezet, kunt u de plaats van de gaten bepalen door middel van de

muurbevestigingssteun zelf, of u kunt de plaats van de gaten berekenen uitgaande van

tekening van de afmetingen en vervolgens de bouten of moeren met een nominale diameter

van 6 mm in de wand vastzetten. Zet bouten zo in de wand vast dat zij 10 tot 15 mm uitsteken

•  Gebruik in de handel verkrijgbare schroeven met een nominale diameter van 6 mm, die

geschikt zijn voor het wandmateriaal waarop u de beugel monteert.

•  Schroef de steun altijd stevig vast op meer dan 6 plaatsen.

3. Bepaal de montagehoek van de muurbevestigingssteun.

De montagehoek van de muurbevestigingssteun kan worden ingesteld tussen “niet schuin” en “20° schuin” in 5 stappen van

telkens 5°. Bij het verlaten van de fabriek is de steun ingesteld op 5°.

Om de hoek te veranderen, verandert u de bevestigingspositie van de band.

Opmerking

•  De band is niet nodig voor de ‘niet-schuine’ stand. Bewaar de

band en de bevestigingsschroeven op een veilige plaats (omdat

u ze nog nodig zult hebben voor de schuine standen).

Schroef de bout goed vast (volgens onderstaande schroefkracht).

(11 - 13 N•m)

Bij 5° schuin

Band

Band

Bij 15° schuin

Niet schuin

Muur

Muur

Muur

Gaten voor de afstelling van de montagehoek

5° schuin

10° schuin

15° schuin

20° schuin

Niet schuin

Montageprocedure

[ Gebruik alleen de aangegeven

installatiemethoden.]

TY-WK42PR4W̲TQZH993-3̲4048.indb   12

TY-WK42PR4W̲TQZH993-3̲4048.indb   12

2008/04/07   11:56:39

2008/04/07   11:56:39

13

Nederlands

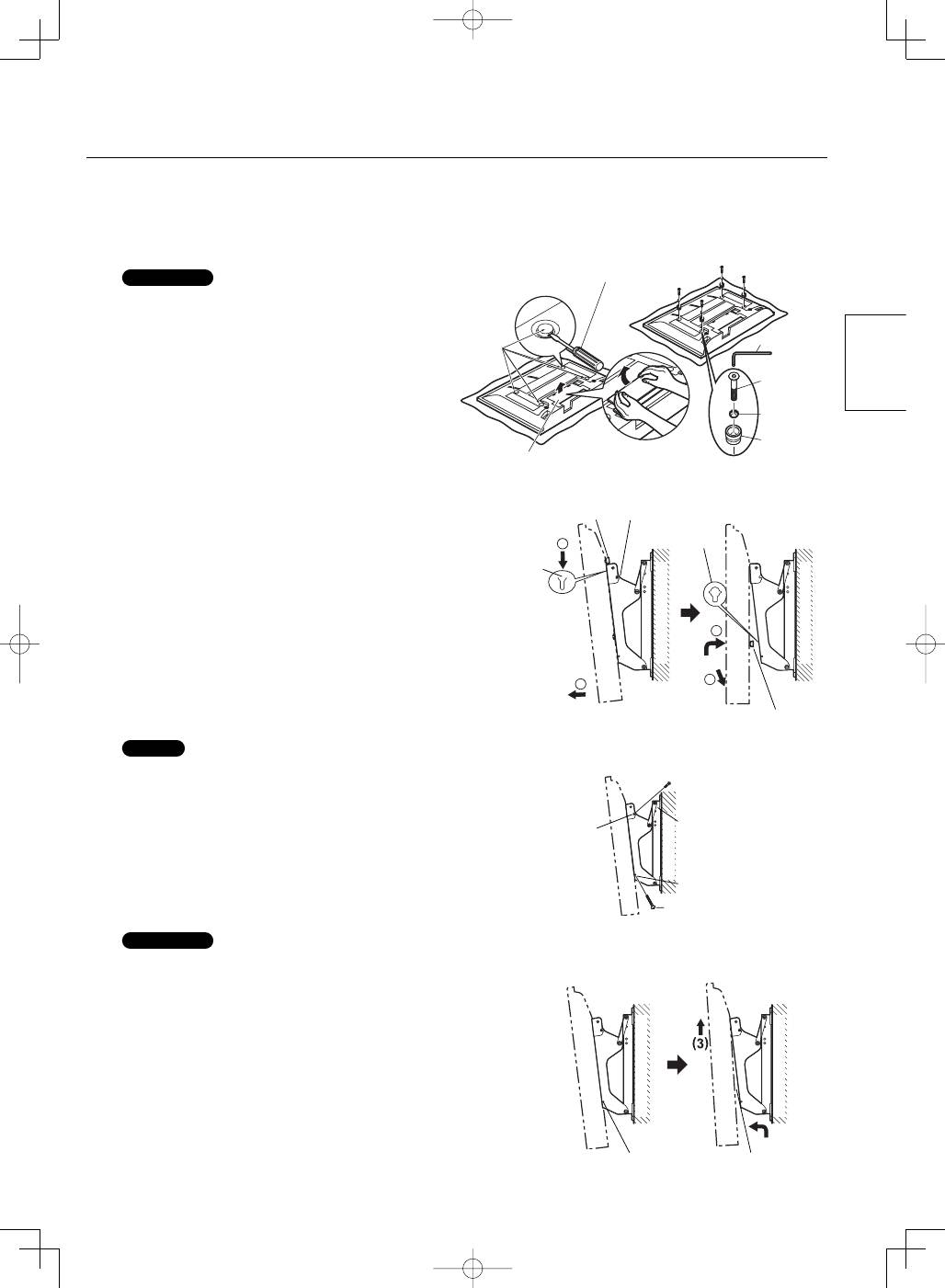

4.  Bevestig de isolatiebussen aan de plasmatelevisie.

(1)  Leg de plasmatelevisie met het scherm naar beneden gekeerd op een deken of een andere zachte ondergrond die vlak

en schoon is en volg dan de onderstaande aanwijzingen.

(2)  Verwijder de aansluitingendeksel (indien aanwezig) van de plasmatelevisie.

(3)  Verwijder met een platte schroevendraaier de vier kappen van de plasmatelevisie.

Opmerking

•  Bewaar het verwijderde aansluitingendeksel en de kappen

zorgvuldig. (U hebt deze onderdelen weer nodig indien de speciale

standaard of de niet-geïntegreerde standaard wordt gebruikt.)

Aansluitingendeksel

Kappen

Schroevendraaier met platte kop

㇜

㇞

of

㇟

㇛

㇚

(4)  Monteer de bijgeleverde inbusschroeven

㇞

of

㇟

, de

getande veerklemmen en de isolatiebussen

㇚

 (elk 4

stuks) met de bijgeleverde inbussleutel

㇜

 in de gaten

waar de kappen zijn verwijderd. (Zie de afbeelding rechts

hiernaast.)

Raadpleeg pagina 46-50 voor informatie over de keuze

van inbusbouten met plat verzonken kop

㇞

of

㇟

.

Schroef de bout goed vast (volgens onderstaande

schroefkracht).

(3 - 4 N•m)

5.  Monteer de plasmatelevisie aan de

muurbevestigingssteun en sluit de

bedrading aan.

2

3

4

5

Bovenste

isolatiebus

㊍

  Rode bevestigingsschroef

voor openen/sluiten

Bovenste

inkeping

Onderste gat

Onderste isolatiebus

Muur

Muur

(1)  Verwijder de rode bevestigingsschroeven voor openen/

sluiten (1 aan de linker- en de rechterkant)

㊍

.

(2)  Haak de isolatiebussen aan de bovenkant van de

plasmatelevisie over de inkepingen in de steun en hang de

plasmatelevisie aan de steun op.

(3)  Trek de plasmatelevisie naar voren zoals aangegeven in de

afbeelding rechts hiernaast en sluit de bedrading aan.

(4)  Nadat het aansluiten klaar is, tilt u de plasmatelevisie

een stukje omhoog en steekt dan de isolatiebussen die

links achter zijn in de gaten aan de onderkant van de

muurbevestigingssteun.

(5)  Laat de plasmatelevisie op zijn plaats zakken.

Let op

•  Als de plasmatelevisie te hoog wordt opgetild, kan deze loskomen van de bovenkant van de steun.

6.  Maak de plasmatelevisie vast.

(1)  Monteer de bijgeleverde bevestigingsschroeven

in de aangegeven gaten aan de zijkant van de

muurbevestigingssteun (links en rechts).

(2)  Breng de rode bevestigingschroeven voor openen/sluiten (1 voor

de linker- en de rechterkant)

㊍

 weer stevig in de aangegeven

gaten aan de zijkant van de muurbevestigingssteun aan.

Schroef de bout goed vast (volgens onderstaande schroefkracht).

(1.2 - 1.5 N•m)

Opmerking

•  Monteer altijd de bevestigingsschroeven aan de linker- en de rechterkant om te voorkomen dat de plasmatelevisie per

ongeluk van de muurbevestigingssteun loskomt.

7.  Verwijder de plasmatelevisie

desgewenst als volgt.

(1)  Verwijder de bevestigingsschroeven (1 aan de linker- en de

rechterkant) die in de zijkanten van de muurbevestigingssteun

zijn aangebracht.

(2)  Til de onderkant van de plasmatelevisie omhoog en trek het

scherm naar u toe.

(3)  Als de onderste isolatiebussen vrij zijn, tilt u de

plasmatelevisie verder omhoog.

13

Muur

Muur

(1) Bevestigingsschroef voor

plasmatelevisie

(2) Isolatiebus

Muu

Gat voor rode

bevestigingsschroef

voor openen/sluiten

㊍

  Rode

bevestigingsschroef

voor openen/sluiten

Muurbevestigingssteun

Montagepositie voor

bevestigingsschroef

Bevestigingsschroef

van plasmatelevisie
