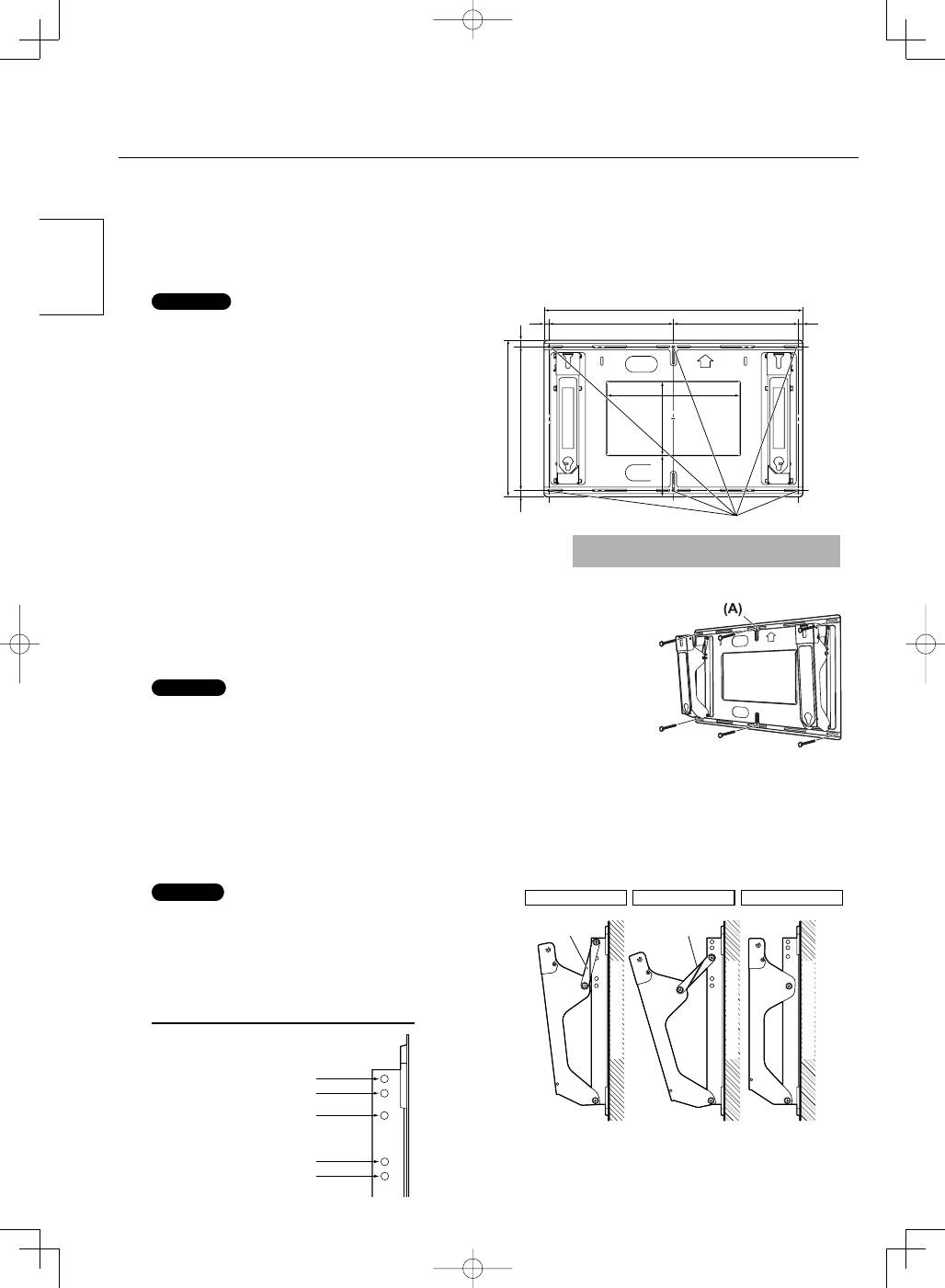

1. Stellen Sie die Festigkeit des vorgesehenen Befestigungsortes sicher.

(1)  Das Gewicht der Wandhalterung beträgt etwa 10 kg. Das Gewicht des an die Wandhalterung

angebrachten Plasma-Fernsehers finden Sie im Handbuch zum Plasma-Fernseher.

(2)  Die Festigkeit der Wand an den sechs Befestigungsstellen unter Beachtung der

Abmessungen der Wandhalterung (Abbildung rechts) prüfen und eventuell verstärken,

wenn die Festigkeit nicht ausreichend ist.

Hinweise

•  Die Wandhalterung hat 16 Löcher. Wenn die Wand aus

Holz ist und die gewünschte Festigkeit nicht durch eine

Befestigung an den sechs Punkten erzielt werden kann,

können entsprechend weitere Löcher für die Befestigung

verwendet werden. Vorsicht ist jedoch geboten, weil die

Wand aufreißen kann, wenn zu viele Schrauben zu nahe

beieinander angebracht werden.

•  Für genaue Abmessungen zum Anbringen des Plasma-

Fernsehers siehe die Zeichnungen mit den externen

Abmessungen (Seite 46-50).

•  Bringen Sie nichts anderes als das Plasma-Fernsehgerät

an oder auf der Halterung an.

416

810

230

490 450

20

20

390

390

15

15

130

Einheit:

mm

*  Stellen Sie sicher, dass die Schrauben

fest angezogen sind.

Löcher für die Wandbefestigung (an sechs Stellen)

2. Anbringen der Wandhalterung an der Wand.

(1)  Die Halterung mit den Pfeilmarkierungen auf der Wandhalterung nach oben weisend

anbringen.

(2)  Zuerst die Schraube in die mittlere obere Öffnung (A) einschrauben.

(3)  Die Halterung mit einer Wasserwaage ausrichten und dann die Schrauben an den

verbleibenden fünf Stellen befestigen.

Vorsicht

•  Wenn die Wände aus einem Material wie Beton bestehen und Schrauben oder Muttern vorher

eingebaut werden müssen, so bestimmen Sie die Positionen der Löcher mit der Wandhalterung,

oder berechnen Sie die Positionen für die Löcher gemäß der Maßstabszeichnung und betten

dann Schrauben bzw. Muttern mit einem nominalen Durchmesser von 6 mm ein. Eingebettete

Schrauben sollten 10 bis 15 mm aus der Wand hervorstehen.

•  Verwenden Sie gängige Schrauben mit einem nominalen Durchmesser von 6 mm, die

dem Wandmaterial angemessen sind, an dem Sie die Halterung anbringen.

•  Immer an 6 Punkten fest mit einer Schraube sichern.

3. Winkeleinstellung der Wandhalterung.

Der Winkel der Wandhalterung kann von “Keine Neigung” bis “20° Neigung” in fünf Stufen mit Abständen von 5° eingestellt werden.

Die Halterung ist bei Auslieferung ab Werk auf 5° eingestellt. Zum Ändern des Winkels die Befestigungsposition des Haltebands ändern.

Hinweis

•  Das Halteband ist für die Einstellung “Keine Neigung”

nicht erforderlich. Bewahren Sie das Halteband und die

Befestigungsschrauben gut auf (da sie für die geneigten

Einstellungen benötigt werden).

Die Schraube ist auf das nachstehend angegebene Drehmoment

anzuziehen.

(11 - 13 N•m)

Bei 5° Neigung

Halteband

Halteband

Bei 15° Neigung

Keine Neigung

W

andoberfläche

W

andoberfläche

W

andoberfläche

Positionen für die Winkeleinstellung

5° Neigung

10° Neigung

15° Neigung

20° Neigung

Keine Neigung

Befestigung

[ Wenden Sie auf keinen Fall eine andere

Montagemethode als in dieser Anleitung angegeben an.]

TY-WK42PR4W̲TQZH993-3̲4048.indb   8

TY-WK42PR4W̲TQZH993-3̲4048.indb   8

2008/04/07   11:56:38

2008/04/07   11:56:38

9

Deutsch

9

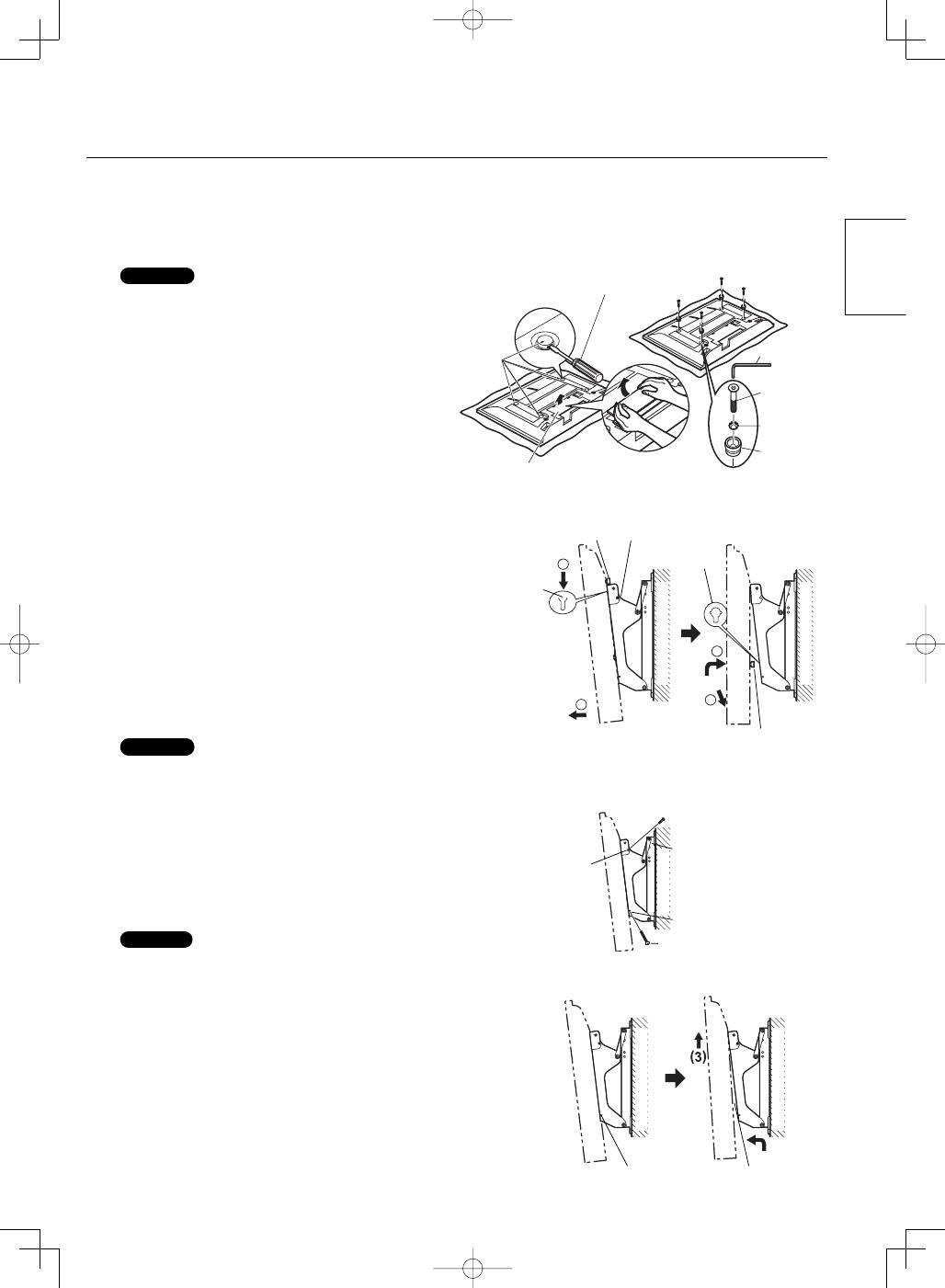

4.  Die Abstandhalter am Plasma-Fernseher anbringen.

(1)  Legen Sie den Plasma-Fernseher mit der Bildschirmseite nach unten weisend auf eine Decke oder ein weiches Tuch

legen, das sauber ist und keine Verschmutzungen aufweist. Dann folgendermaßen vorgehen.

(2)  Nehmen Sie die Anschlussklemmenabdeckungen (wenn angebracht) vom Plasma-Fernseher ab.

(3)  Mit einem Flachkopf-Schraubendreher die Kappen (4 Stück) vom Plasma-Fernseher entfernen.

Vorsicht

•  Die entfernte Terminalabdeckung und die Kappen an einem

sicheren Ort aufbewahren. (Sie werden später erneut benötigt,

wenn das Plasma-Fernseher auf dem Ständer für besondere

Zwecke oder auf den Einzelständer aufgestellt wird.)

Terminalabdeckung

Kappen

Flachkopf-Schraubendreher

㇜

㇞

oder

㇟

㇛

㇚

(4)  Die mitgelieferten Sechskantkopf-Schrauben

㇞

 oder

㇟

,

die gezahnten Unterlegscheiben

㇛

 und die Abstandhalter

㇚

 (4 Sätze) in die Löcher einsetzen, von denen die Kappen

entfernt wurden, und mit dem mitgelieferten Sechskant-

Schraubschlüssel

㇜

 befestigen. (Siehe rechte Abbildung.)

Einzelheiten zur Wahl zwischen den Sechskantkopf-Schrauben

㇞

oder

㇟

finden Sie auf Seite 46-50.

Die Schraube ist auf das nachstehend angegebene

Drehmoment anzuziehen.

(3 - 4 N•m)

5.  Anbringen des Plasma-Fernsehers an der

Wandhalterung und Anschluss von Geräten.

2

3

4

5

Oberer

Abstandhalter

㊍

  Rote Sicherungsschraube

Obere

Kerbe

Untere Öffnung

Unterer Abstandhalter

W

andoberfläche

W

andoberfläche

(1)  Die roten Schrauben für die Sicherung (je eine auf der linken

und rechten Seite)

㊍

 entfernen.

(2)  Die Abstandhalter auf der Oberseite des Plasma-Fernsehers

in die Kerbe auf der Oberseite der Wandhalterung einsetzen

und den Plasma-Fernseher in die Halterung hängen.

(3)  Den Plasma-Fernseher wie in der rechten Abbildung gezeigt

nach vorne ziehen und die Kabel anschließen.

(4)  Nach Beendigung der Verkabelung den Plasma-

Fernseher leicht anheben und die unteren Abstandhalter

auf der Rückseite in die Öffnungen auf der Unterseite der

Wandhalterung einsetzen.

(5)  Den Plasma-Fernseher nach unten in die Halterung absinken lassen.

Vorsicht

•  Wenn den Plasma-Fernseher zu sehr angehoben wird, besteht die Gefahr, dass es aus den oberen Halterungskerben ausrastet.

6. Anbringen des Plasma-Fernsehers.

W

andhalterung

Öffnung für rote

Sicherungsschraube

㊍

  Rote Sicherungs schraube

Wandhalterung

Einschraubposition der

Befestigungsschraube

Befestigungsschraube für

den Plasma-Fernseher

(1)  Drehen Sie die Befestigungsschrauben in den angezeigten

Öffnungen auf den Seiten der Wandhalterung (links und rechts) ein.

(2)  Drehen Sie die roten Schrauben der Sicherung (je eine auf

der linken und rechten Seite)

㊍

 in die gezeigten Öffnungen

auf den Seiten der Wandhalterung fest ein.

Die Schraube ist auf das nachstehend angegebene Drehmoment

anzuziehen.

(1.2 - 1.5 N•m)

Hinweis

•  Stellen Sie sicher, dass die Befestigungsschrauben links und

rechts fest angezogen sind, damit sich der Plasma-Fernseher

nicht aus der Wandhalterung löst.

7.  Abnehmen des Plasma-Fernsehers.

(1) Befestigungsschraube für

den Plasma-Fernseher

(2) Abstandhalter

W

andoberfläche

W

andoberfläche

(1)  Die Befestigungsschrauben auf den Seiten der Wandhalterung
