1. Assurez-vous de la solidité de l’emplacement de montage

(1)  Le poids de l’applique de fixation au mur est de 10 kg environ. Pour le poids du téléviseur à

plasma sur l’applique de fixation au mur, veuillez consulter le mode d’emploi du téléviseur

à plasma.

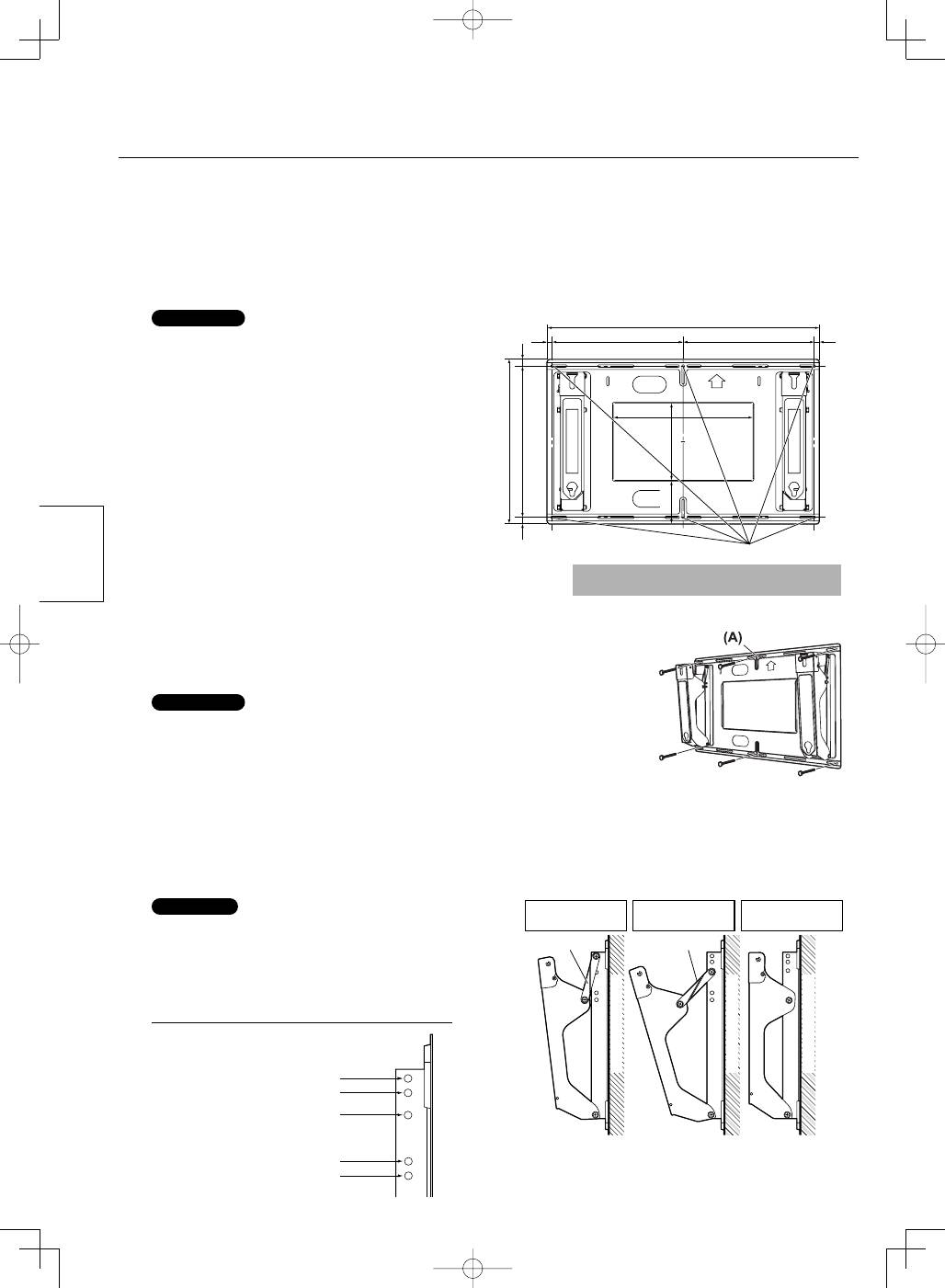

(2)  Contrôlez la solidité du mur aux 6 points de fixation tels qu’ils sont définis sur le schéma

dimensionnel de l’applique de fixation au mur (ci-contre à droite) ; renforcez ces points si la

solidité est insuffisante.

Remarques

•  L’applique de fixation au mur porte 16 perçages. Si le mur

est en bois et si les 6 points de fixation figurant à droite ne

sont pas suffisants pour apporter la solidité requise, vous

pouvez placez autant de vis que nécessaire dans les autres

perçages. Toutefois, veillez à ce que le bois ne se fende

pas, ce qui peut arriver si les vis sont trop proches les unes

des autres.

•  Pour connaître le détail des dimensions en vue de fixer le

téléviseur à plasma, reportez-vous au plan des dimensions

extérieures (pages 46-50).

•  Veillez à ne pas fixer ou placer sur l’applique autre chose

que le téléviseur à plasma.

416

810

230

490 450

20

20

390

390

15

15

130

Unité :

mm

*  N’oubliez pas de poser les vis et de les

serrer soigneusement.

Perçages pour la fixation au mur (6 points)

2. Montez l’applique de fixation au mur

(1)  Présentez l’applique de telle sorte que les flèches qu’elle porte pointent vers le haut.

(2)  Serrez d’abord la vis (A) du perçage central supérieur.

(3)  Au moyen d’un niveau à bulle, corrigez éventuellement l’horizontalité de l’applique puis

posez et vissez les vis des 5 autres perçages.

Remarques

•  Si le mur est constitué d’un matériau tel que le béton dans lequel on souhaite implanter

des vis ou des écrous au préalable, déterminez la position des trous en présentant

l’applique contre le mur ou calculez ces positions à partir du dessin coté puis implantez

des vis ou des écrous d’un diamètre nominal de 6 mm. Implantez les vis de telle sorte

qu’elles dépassent du mur de 10 à 15 mm.

•  Utilisez des vis du commerce d’un diamètre nominal de 6 mm adaptées à la nature du

matériau constituant le mur sur lequel doit être montée l’applique.

•  Veillez à toujours fixer fermement l’applique avec plus de 6 vis.

3. Réglage de l’angle de l’applique de fixation au mur

L’angle de l’applique de fixation au mur peut être réglé entre “aucune inclinaison” et “20° d’inclinaison” par pas de 5°. Avant de quitter l’usine,

l’inclinaison de l’applique de fixation au mur est réglée sur 5°. Pour modifier cet angle, déplacez la position d’attachement de la sangle.

Remarque

•  La sangle n’est pas nécessaire pour la position ‘sans inclinaison’.

Rangez la sangle et les vis de fixation en lieu sûr (ces éléments

seront nécessaires pour incliner l’applique ultérieurement).

Le couple de serrage ci-dessous doit être appliqué pour que le

boulon soit fermement serré.

(11 - 13 N•m)

Pour 5°

d’inclinaison

Sangle

Sangle

Pour 15°

d’inclinaison

Aucune

inclinaison

Surface du mur

Surface du mur

Surface du mur

Position des perçages de réglage d’angle

Inclinaison de 5°

Inclinaison de 10°

Inclinaison de 15°

Inclinaison de 20°

Aucune inclinaison

Mode de pose

[Ne jamais utiliser une autre méthode

que celle spécifiée pour l’installation.]

TY-WK42PR4W̲TQZH993-3̲4048.indb   20

TY-WK42PR4W̲TQZH993-3̲4048.indb   20

2008/04/07   11:56:41

2008/04/07   11:56:41

21

Français

4.  Posez les entretoises isolantes sur le téléviseur à plasma

(1)  Placez la face du téléviseur à plasma sur une couverture ou un linge propre puis effectuez les opérations qui suivent.

(2)  Retirez le couvercle du bornier (s’il est en place) du téléviseur à plasma.

(3)  Au moyen d’un tournevis à panne plate, retirez les quatre caches posés sur le téléviseur à plasma.

Remarque

•  Conservez soigneusement le couvercle et les caches dans un

lieu sûr. (Vous en aurez besoin plus tard si vous décidez

d’utiliser le support spécial ou le support pour appareil seul.)

Couvercle du bornier

Caches

Tournevis plat

㇜

㇞

ou

㇟

㇛

㇚

(4)  Au moyen de la clé six pans

㇜

 fournie, posez les vis à

six pans creux

㇞

 ou

㇟

, les rondelles éventails

㇛

 et les

entretoises isolantes

㇚

 (4 jeux) dans les perçages où se

trouvaient les caches. (Reportez-vous à l’illustration ci-contre.)

Reportez-vous aux pages 46-50 pour plus d’informations sur

la sélection des vis à tête fraisée plate à six pans

㇞

ou

㇟

.

Le couple de serrage ci-dessous doit être appliqué pour que

le boulon soit fermement serré.

(3 - 4 N•m)

5.  Montage du téléviseur à plasma

sur l’applique de fixation au mur et

raccordement du câblage

2

3

4

5

Entretoise isolante

supérieure

㊍

  Vis rouge du dispositif

d’ouverture et de fermeture

Encoche

supérieure

Perçage

inférieur

Entretoise isolante inférieure

Surface du mur

Surface du mur

(1)  Retirez les vis rouges du dispositif d’ouverture et de fermeture

(une sur le côté gauche et une autre sur le côté droit)

㊍

.

(2)  Accrochez les entretoises isolantes à la partie supérieure du

téléviseur à plasma, dans les encoches de l’attache, et laissez

pendre le téléviseur soutenu par l’attache.

(3)  Tirez le corps du téléviseur à plasma vers vous, comme le

montre l’illustration de droite, puis raccordez le câblage.

(4)  Lorsque le câblage est raccordé, soulevez légèrement le

téléviseur à plasma et introduisez les entretoises isolantes à la

partie inférieure dans les perçages de la base de l’applique de

fixation au mur.

(5)  Abaissez le téléviseur à plasma pour qu’il se mette en place.

Précaution

•  Si vous soulevez trop le téléviseur à plasma, il peut se détacher de la partie supérieure de l’applique de fixation au mur.

6. Fixation du téléviseur à plasma

Surface du mur

Perçage pour

vis rouge

du dispositif

d'ouverture et de

fermeture

㊍

  Vis rouge du

dispositif d’ouverture

et de fermeture

Applique de fixation au

mur

Position de montage

de la vis de fixation

Vis de fixation du

téléviseur à plasma

(1)  Posez les vis de fixation fournies dans les perçages indiqués, sur

les côtés de l’applique de fixation au mur (à gauche et à droite).

(2)  Posez soigneusement les vis rouges du dispositif d’ouverture

et de fermeture (une sur le côté gauche et une autre sur le

côté droit)

㊍

 dans les perçages latéraux indiqués de

l’applique de fixation au mur.

Le couple de serrage ci-dessous doit être appliqué pour que le

boulon soit fermement serré.

(1,2 - 1,5 N•m)

Remarque

•  N’omettez pas de poser les vis rouges du dispositif d’ouverture

et de fermeture de manière que le téléviseur à plasma ne puisse

pas se détacher de l’applique de fixation au mur.

7.  Dépose du téléviseur à plasma

(1)  Vis de fixation du

téléviseur à plasma

(2)  Entretoise isolante

Surface du mur

Surface du mur

(1)  Retirez les vis du dispositif (une à gauche et une à droite) qui

sont posées de chaque côté de l’applique de fixation au mur.

(2)  Tout en soulevant le téléviseur à plasma à sa partie inférieure,

tirez-le à vous.

(3)  Lorsque les entretoises isolantes sont libérées, soulevez un

peu plus le téléviseur.
