Beleuchtungswinkel (mm)

Verschlus

szeit

¢2

¢2

¢2

¢2

¢2

¢2

25

35

42

52

67

100

1/125 32 35 38 39 40 41

1/160 28 31 33 35 35 36

1/200 25 28 30 31 31 32

1/250 23 25 27 28 28 29

1/320 20 22 24 25 25 26

1/400 18 20 21 22 22 23

1/500 16 18 19 19 20 21

1/640 14 16 17 17 18 18

1/800 13 14 15 15 16 16

1/1000 11 13 13 14 14 14

1/1300 10 11 12 12 12 13

1/1600 8,9 9,9 11 11 11 11

1/2000 8,0 8,9 9,4 9,7 9,9 10

1/2500 7,1 7,9 8,3 8,6 8,8 9,1

1/3200 6,3 7,0 7,5 7,7 7,9 8,2

1/4000 5,6 6,3 6,6 6,9 7,0 7,2

1/5000 5,0 5,6 5,9 6,2 6,3 6,5

1/6400 4,4 4,9 5,2 5,4 5,5 5,7

1/8000 4,0 4,4 4,7 4,9 5,0 5,1

¢2 Durch Multiplikation dieser Beleuchtungswinkel (mm) mal zwei ergeben sich

die Äquivalentwerte für 35 mm-Filme.

≥ Im [FP MANUAL]-Modus kann die folgende Formel verwendet werden, um die

Richtwerte zu berechnen, wenn eine beliebige Einstellung, außer 1/1, für die

Lichtmenge verwendet wird.

¢3

Richtwert = Richtwert für 1/1

k Lichtmengenverhältnis-Koeffizient

¢3 Lichtmengenverhältnis-Koeffizient

Lichtmengenverhältnis-

1/1 1/2 1/4 1/8 1/16

Koeffizient

Lichtmengenverhältnis 1,0 0,71 0,5 0,35 0,25

≥ Die Werte in der Tabelle setzen voraus, dass die ISO-Empfindlichkeit auf [100]

gestellt ist.

18

VQT5F44

VQT5F44_GER.fm 19 ページ ２０１４年２月１７日　月曜日　午後３時３分

Spezifikationen

Die Spezifikationen können ohne Ankündigung geändert werden.

Anforderungen an die

Stromversorgung:

Gleichspannung 6,0 V

Empfohlene Akkus LR6/AA Alkaline-Trockenbatterien k 4/

HR6/AA

Wiederaufladbare Nickel-Metallhydrid-

Batterien (Ni-MH)

k 4

Ladedauer

Ca. 2,7 s:

LR6/AA

Alkaline-Trockenbatterien

(ab dem Vollblitz bis die

Ca. 1,7 s:

HR6/AA

Wiederaufladbare Nickel-

[TEST/CHARGE]-

Metallhydrid-Batterien

DEUTSCH

Lampe aufleuchtet)

Auslösedauer Ca. 1/20000 s bis 1/250 s

(Variiert je nach der Blitzlichtintensität; ausgenommen

FP-Auslösung.)

Blitzanzahl

Ca. 125 Blitze:

LR6/AA

Alkaline-Trockenbatterien

(mit Vollblitz)

Ca. 175 Blitze:

HR6/AA

Wiederaufladbare Nickel-

Metallhydrid-Batterien (Typ zu min. 1900 mAh)

(variiert je nach den Aufnahmebedingungen.)

AF-Hilfslicht Effektive Entfernung: ca. 1 m bis 5 m

(Ist von der verwendeten Digital-Kamera und der

Objektivart abhängig)

Blitzmodus TTL AUTO/AUTO/MANUAL/FP TTL AUTO/

FP MANUAL/SL AUTO/SL MANUAL/RC/MULTI

Leitzahl 58 (ISO100), 26 (ISO100: Bei Verwendung des Wide

Panel)

Beleuchtungswinkel Deckt den Sichtwinkel von 12 mm bis 100 mm-

Objektiven (äquivalent zu 35 mm-Film-Kamera: 24 mm

bis 200 mm)

(Mit Wide Panel: 7 mm-Objektiv, äquivalent zu 35 mm-

Film-Kamera: 14 mm)

Abmessungen Ca. 72,0 mm (B)k112,5 mm (H)k112,5 mm (T)

(ausgenommen hervorstehender Teile)

Masse Ca. 435 g (einschließlich Akkus)

Ca. 340 g (Hauptgerät)

Betriebstemperatur 0 °C bis 40 °C

Betriebsluftfeuchtigkeit

10%RH bis 80%RH (ohne Kondensation)

VQT5F44

19

VQT5F44_SPA.fm 2 ページ ２０１４年２月１７日　月曜日　午後２時３５分

Instrucciones de funcionamiento

FLASH

Gracias por comprar un producto Panasonic.

Lea cuidadosamente estas instrucciones antes de usar este producto, y guarde

este manual para usarlo en el futuro.

Contenidos

Información para su seguridad ....... 2

Ajustes del flash inalámbrico.........13

Precauciones .................................. 6

Colocación de las unidades

Accesorios suministrados ............... 6

flash inalámbricas..........................13

Arreglo del ángulo de

Nombres de las piezas ................... 7

irradiación...................................... 14

Panel de control .............................. 7

Uso del panel de gran angular ......14

Disparo continuo............................. 7

Uso de la placa de reflejo ocular...14

Preparación de la batería

Uso de un filtro ..............................15

(opcional) ........................................ 8

Otros ajustes ................................. 15

Carga de las baterías...................... 8

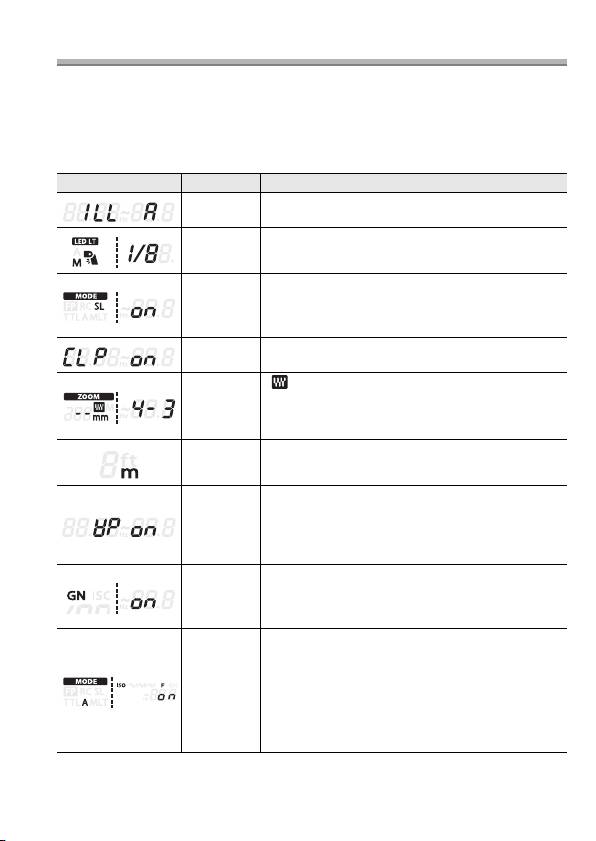

Ajustes personalizados .................16

Colocación de la cámara ................ 8

Cámara sin funciones de

Encendido del flash ........................ 8

comunicación ................................ 17

Toma............................................... 9

Modo de esclavo ........................... 18

Modo de flash ............................... 10

Precauciones para el uso..............18

Funciones del botón ..................... 11

Tabla de números de guía (GN)....18

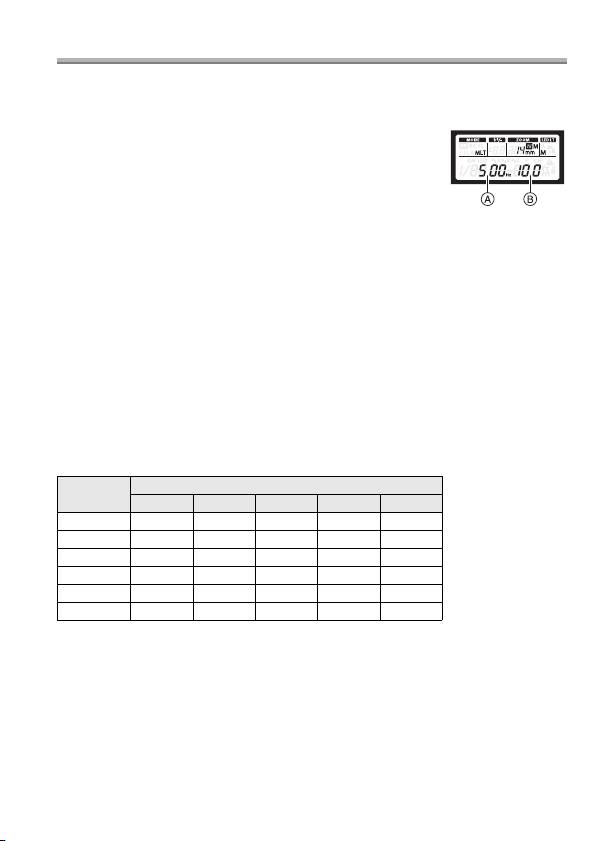

Modo Multi Flash........................... 12

Especificaciones ........................... 21

Información para su seguridad

ADVERTENCIA:

Para reducir el riesgo de incendios, de descargas eléctricas o de daños

en el producto,

• No exponga esta unidad a la lluvia, humedad, goteo o salpicaduras.

• No coloque objetos llenos con líquido, como floreros, sobre esta unidad.

• Utilice solamente los accesorios recomendados.

• No retire las cubiertas.

• No repare esta unidad usted mismo. Llévesela al personal de reparación calificado.

¡ADVERTENCIA!

Para reducir el riesgo de incendios, de descargas eléctricas o de daños

en el producto,

• No instale ni ubique esta unidad en una biblioteca, gabinete integrado ni en

otro espacio confinado. Asegúrese de que esta unidad esté bien ventilada.

2

VQT5F44

VQT5F44_SPA.fm 3 ページ ２０１４年２月１７日　月曜日　午後２時３５分

INSTRUCCIONES DE

SEGURIDAD

IMPORTANTES

Al usar el equipo fotográfico, siempre se deben seguir

precauciones básicas de seguridad, incluidas las siguientes:

≥ Lea y entienda todas las instrucciones antes del uso.

≥ Se necesita supervisión cuando el aparato es usado por

niños o se usa cerca de ellos. No deje el aparato sin

ESPAÑOL

supervisión durante el uso.

≥

Se debe tener cuidado ya que pueden ocurrir quemaduras al

tocar la piezas calientes.

≥ No opere si el aparato se cayó o dañó hasta que haya

sido revisado por el personal de reparación calificado.

≥ Deje que el aparato se enfríe por completo antes de

alejarlo.

≥

Para reducir el riesgo de descarga eléctrica, no sumerja este

aparato en agua o en otros líquidos.

≥ Para reducir el riesgo de descarga eléctrica, no desarme

este aparato, llévelo al personal de reparación calificado

cuando se necesita reparación o mantenimiento. El

rearmado incorrecto puede causar una descarga

eléctrica al volver a usarlo.

≥ El uso de un accesorio no recomendado por el

fabricante puede provocar riesgo de incendio, descarga

eléctrica o lesiones a personas.

GUARDE ESTAS

INSTRUCCIONES

VQT5F44

3

VQT5F44_SPA.fm 4 ページ ２０１４年２月１７日　月曜日　午後２時３５分

∫ Acerca de las baterías

AVISO

• Existe un riesgo de explosión si la batería se reemplaza incorrectamente.

Reemplace solamente con el tipo recomendado por el fabricante.

• Al desechar las baterías, comuníquese con sus autoridades locales o con el

distribuidor y pregunte sobre el método correcto de eliminación.

• No las caliente ni las exponga en llamas.

• No deje la batería(s) en un automóvil expuesto a la luz solar directa durante

un período largo de tiempo con las puertas y las ventanas cerradas.

• Si se van a usar las baterías recargables, se recomiendan las baterías

recargables fabricadas por Panasonic.

LO SIGUIENTE SÓLO SE APLICA EN LOS EE. UU.

Notas FCC:

Se ensayó este equipo y se comprobó que está de conformidad con los límites de

un dispositivo digital de la clase B, de acuerdo con la Parte 15 de las Reglas FCC.

Estos límites se han ideado para proporcionar una razonable protección contra

las interferencias dañinas en una instalación residencial. Este equipo genera,

utiliza y puede radiar energía de frecuencia radio y, por si no se instala y se

utiliza de acuerdo con las instrucciones, puede ocasionar interferencia dañina

a las comunicaciones radio. Aunque no hay garantía de que no pueda tener

lugar interferencia en especiales instalaciones. Si este equipo causa

interferencia a la recepción de radio o televisión que pueden determinarse

apagando y encendiendo el equipo, se anima al usuario intentar corregir la

interferencia tomando una de las medidas a continuación:

≥ Vuelva a orientar o a colocar la antena receptora.

≥ Aumente la separación entre el equipo y el receptor.

≥ Conecte el equipo a una toma de un circuito diferente del que está

conectado el receptor.

≥ Llame al concesionario o un técnico experto de radio y televisión para

ayuda.

Todo cambio o modificación a este equipo sin autorizar invalidará el título

del usuario para hacer funcionar este dispositivo.

Este dispositivo cumple con la Parte 15 de las Reglas FCC. El

funcionamiento está sujeto a las dos condiciones a continuación: (1) Este

dispositivo podría no causar interferencia dañina y (2) este dispositivo

tiene que aceptar toda la interferencia recibida, incluyendo la que puede

causar un funcionamiento no deseado.

Parte responsable:

Panasonic Corporation of North America

Two Riverfront Plaza, Newark, NJ 07102-5490

Contacto para atención: http://www.panasonic.com/contactinfo

4

VQT5F44

VQT5F44_SPA.fm 5 ページ ２０１４年２月１７日　月曜日　午後２時３５分

LO SIGUIENTE SÓLO INTERESA A CANADÁ.

CAN ICES-3(B)/NMB-3(B)

-Si ve este símbolo-

Eliminación de Aparatos Viejos

Solamente para la Unión Europea y países con sistemas de reciclado.

.

Este símbolo en los productos, su embalaje o en los documentos que

los acompañen significa que los productos eléctricos y electrónicos

usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los

productos viejos llévelos a los puntos de recogida de acuerdo con su

legislación nacional.

Si los elimina correctamente ayudará a preservar valuosos recursos y evitará

potenciales efectos negativos sobre la salud de las personas y sobre el medio

ESPAÑOL

ambiente.

Para más información sobre la recogida u reciclaje, por favor contacte con su

ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de

acuerdo con la legislación nacional.

VQT5F44

5

VQT5F44_JPN_PP_E.book 6 ページ ２０１４年４月１４日　月曜日　午後７時４１分

Precauciones

≥ Este es el flash externo para las cámaras digitales Panasonic (se menciona

como flash en lo siguiente). Cuando el flash se usa junto con una cámara digital

que admite el modo inalámbrico, se puede realizar una toma con el flash

inalámbrico. Las funciones disponibles pueden variar según la cámara digital

usada. Para las correspondientes cámaras digitales, visite nuestro sitio web.

http://panasonic.jp/support/global/cs/dsc/ (Este sitio está en inglés solamente.)

∫ Manipulación de la unidad

≥ No someta la unidad a una vibración o impacto fuerte. Hacerlo puede hacer

que la unidad falle y que el cabezal del flash se quiebre.

≥ La arena y la suciedad pueden causar una falla de la unidad. Cuando usa la

unidad en un ambiente como una playa, tome las medidas necesarias para

protegerla de la arena y la suciedad.

≥ Esta unidad no es resistente al polvo ni resistente a salpicaduras. Si por

algún motivo, gotas de agua, etc. salpican la unidad, límpielas con un paño

seco. Si la unidad no funciona correctamente, consulte a su distribuidor o

a Panasonic.

≥ Utilice un paño suave y seco para limpiar el polvo y la suciedad

en los filtros.

≥ Tenga cuidado de no pillarse los dedos, etc., en la unidad

cuando ajuste el ángulo del cabezal del flash.

≥ Lea las instrucciones de funcionamiento sobre la cámara digital.

Accesorios suministrados

[Se debe realizar una inspección al desembalar la unidad]

Al sacar la unidad de su caja de embalaje, revise que la unidad principal y sus

accesorios suministrados estén presentes y también revise la apariencia y las

funciones para verificar que no se hayan dañado durante la distribución y el transporte.

Si descubre algún problema, comuníquese con su proveedor antes de usar el producto.

Números de productos correctos a partir de febrero de 2014. Pueden estar sujetos

a cambio.

12 3

:

VFB0244/

VFC5100

VFB0243

:

VFB0245/

:

VFB0246

1 Carcasa del flash

≥ Las baterías son un accesorio

opcional.

2 Pedestal del flash

3 Filtro

A: Difusor (Más blanco)

B: Filtro de calidez (Naranja)

C: Filtro IR (Negro)

6

VQT5F44

VQT5F44_SPA.fm 7 ページ ２０１４年２月１７日　月曜日　午後２時３５分

Nombres de las piezas

















b



a

c







d







1 Panel de gran angular

: Botón [OK]

ESPAÑOL

2 Cabezal del flash

; Botón de liberación de rebote

3 Sensor inalámbrico

< Botón [BACK LIGHT]

= Botón [ON/OFF]

4 Lámpara de ayuda AF/luz LED

> Palanca de bloqueo

5 Sensor del flash

? Disco

6 Placa de reflejo ocular

a (2): Botón de ajuste de la intensidad

7 Panel de control

del flash

8 Lámpara [AUTO CHECK]

b (3): Botón [MODE]

9 Botón/lámpara [TEST/CHARGE]

c (1): Botón de luz LED

d (4): Botón [ZOOM]

Panel de control

1 Disparo FP

9 Sensibilidad ISO

 

2 Modo de flash

: Grupo de modo

3 Número de guía

RC



;

Unidad de

(GN)



frecuencia (en

4 Ajuste de

modo Multi Flash)

intensidad del





< Apertura (F)

flash



=

Canal de modo RC

5 Valor del ZOOM

> Advertencia de

6 FOUR THIRDS





temperatura

7 Modo de zoom

? Unidades de

8 Luz LED

distancia

Disparo continuo

El flash se puede calentar cuando se dispara muchas veces seguidas, lo cual puede causar

daño o fallas. El flash se debe disparar no más de 30 veces seguidas a intervalos de

2 segundos, luego de lo cual se debe dejar sin usar durante al menos 10 minutos.

≥ Cuando se utiliza un filtro, no se recomienda disparar con toda la intensidad del

flash o disparar muchas veces seguidas. El calor causado por estos métodos de

disparo puede deformar el filtro.

VQT5F44

7

Preparación de la batería (opcional)

Elija entre las siguientes baterías:

≥ Baterías alcalinas secas LR6/AA (x 4)

≥ Baterías de hidruro metálico de níquel HR6/AA recargables (Ni-MH) (x 4)

No se pueden usar las baterías secas de manganeso R6/AA.

Se recomienda el uso de baterías fabricadas por Panasonic.

Carga de las baterías

≥ Use baterías secas alcalinas o baterías de

hidruro metálico de níquel recargables.

1 Deslice la tapa de la batería para abrirla.

2 Coloque las baterías con la

polaridad correcta [r]/[s].

3 Cierre la tapa de la batería al

deslizarla firmemente lo más lejos

que se pueda.

Colocación de la cámara

Confirme que tanto la cámara como el flash estén apagados. Colocar o sacar el

flash mientras el flash o la cámara están encendidos puede crear una falla.

1 Deslice la palanca de bloqueo en la

dirección opuesta a la indicada por

el icono [LOCK 1] (1).

2 Deslice el flash en la zapata caliente

hasta que haga clic de forma segura

en el lugar (2).

3 Deslice la palanca de bloqueo hacia

la posición [LOCK 1] (3).

≥ Para sacar el flash, deslice la palanca de bloqueo en la dirección opuesta a la

flecha [LOCK1] y deslícela desde la zapata.

Encendido del flash

Coloque el flash en la cámara y luego encienda la cámara.

1 Lámpara [AUTO CHECK]

2 Lámpara [TEST/CHARGE]

3 Panel de control

4 Botón [ON/OFF]

8

VQT5F44

VQT5F44_SPA.fm 8 ページ ２０１４年２月１７日　月曜日　午後２時３５分

VQT5F44_SPA.fm 9 ページ ２０１４年２月１７日　月曜日　午後２時３５分

Presione el botón [ON/OFF].

≥ Se encenderá la pantalla del panel de control.

≥

Para apagar el flash, presione de nuevo el botón [ON/OFF].

≥

Sustituya las baterías si la lámpara [TEST/CHARGE] no se enciende después de:

30 segundos (baterías secas alcalinas)

10 segundos (baterías de hidruro metálico de níquel recargables)

≥ Si la lámpara [TEST/CHARGE] y la lámpara [AUTO CHECK] parpadean

simultáneamente, las baterías tienen poca carga. Sustituya las baterías. Usar

una batería con considerablemente poca carga puede causar una falla.

≥

El flash entrará en el modo de espera cuando la cámara entre en el modo de espera.

≥ Si no se realiza una operación durante aproximadamente 60 minutos, el flash se

apagará automáticamente. Presione el botón [ON/OFF] para encenderlo.

≥ Se puede escuchar un sonido de oscilación mientras se carga el flash, pero esto

no es una falla.

ESPAÑOL

Toma

1 Modo de flash





2 Ángulo de iluminación



Se visualiza de acuerdo con la longitud focal de



la lente.

3 Lámpara [AUTO CHECK]

4 Rango de trabajo de la luz

1 Use los controles de la cámara para elegir el modo del flash.

Vea las instrucciones de funcionamiento de la cámara para obtener más

información.

2 Elija un modo de flash.

“Modo de flash” (P10)

• La cámara y el flash intercambiarán información de la toma, y el rango de

trabajo del flash se mostrará en el panel de control.

3 Pulse el botón del obturador hasta la mitad.

• El rango del flash varía con los ajustes de la cámara (Sensibilidad ISO,

apertura y longitud focal de la lente).

4 Presione el botón del obturador el resto del trayecto hacia

abajo para tomar la imagen.

La unidad emite una luz en la exposición correcta si la lámpara [AUTO CHECK]

parpadea durante aproximadamente 5 segundos.

≥ Cuando se usa el flash, la luz del flash se puede bloquear con el cuerpo de la

lente, la visera de la lente, etc.

≥ Use el panel de gran angular para evitar la sobrexposición a rangos de menos de

1 m (3,3 pies) (P14).

VQT5F44

9
