Panasonic TYFB10HD: Conexiones

PC    IN

SLOT1

SLOT2

SLOT3

SLOT3

OUT

IN

19

Español

Modelo de 2 ranuras

Ranura 1, Ranura 2

Modelo de 3 ranuras

Ranura 1, Ranura 2 (La ranura 3 no es compatible)

Formato de la señal

fV

(Hz)

Formato de

exploración

fH

(kHz)

Reloj de

puntos (MHz)

Número de

píxeles activos

Número total

de píxeles

Número de

líneas activas

Número total

de líneas

1 1125 (1080) / 60i : 59,94i 60

2:1 Interlace

33,75

74,25

1920

2200

1080

1125

2

1125 (1080) / 50i

50

2:1 Interlace 28,125

74,25

1920

2640

1080

1125

3 750 (720) / 60p : 59,94p

60

Progressive

45

74,25

1280

1650

720

750

4

750 (720) /50p

50

Progressive

37,5

74,25

1280

1980

720

750

5 1125 (1080) / 24sF : 23,985sF

48 Progressive (sF)

27

74,25

1920

2750

1080

1125

6

1125 (1080) / 30p

30

Progressive

33,75

74,25

1920

2200

1080

1125

7

1125 (1080) / 25p

25

Progressive

28,125

74,25

1920

2640

1080

1125

8

1125 (1080) / 24p

24

Progressive

27

74,25

1920

2750

1080

1125

9

525 (480) / 59,94i

59,94 2:1 Interlace 15,734

27

1440

1716

486

525

10

625 (575) / 50i

50

2:1 Interlace 15,625

27

1440

1728

576

625

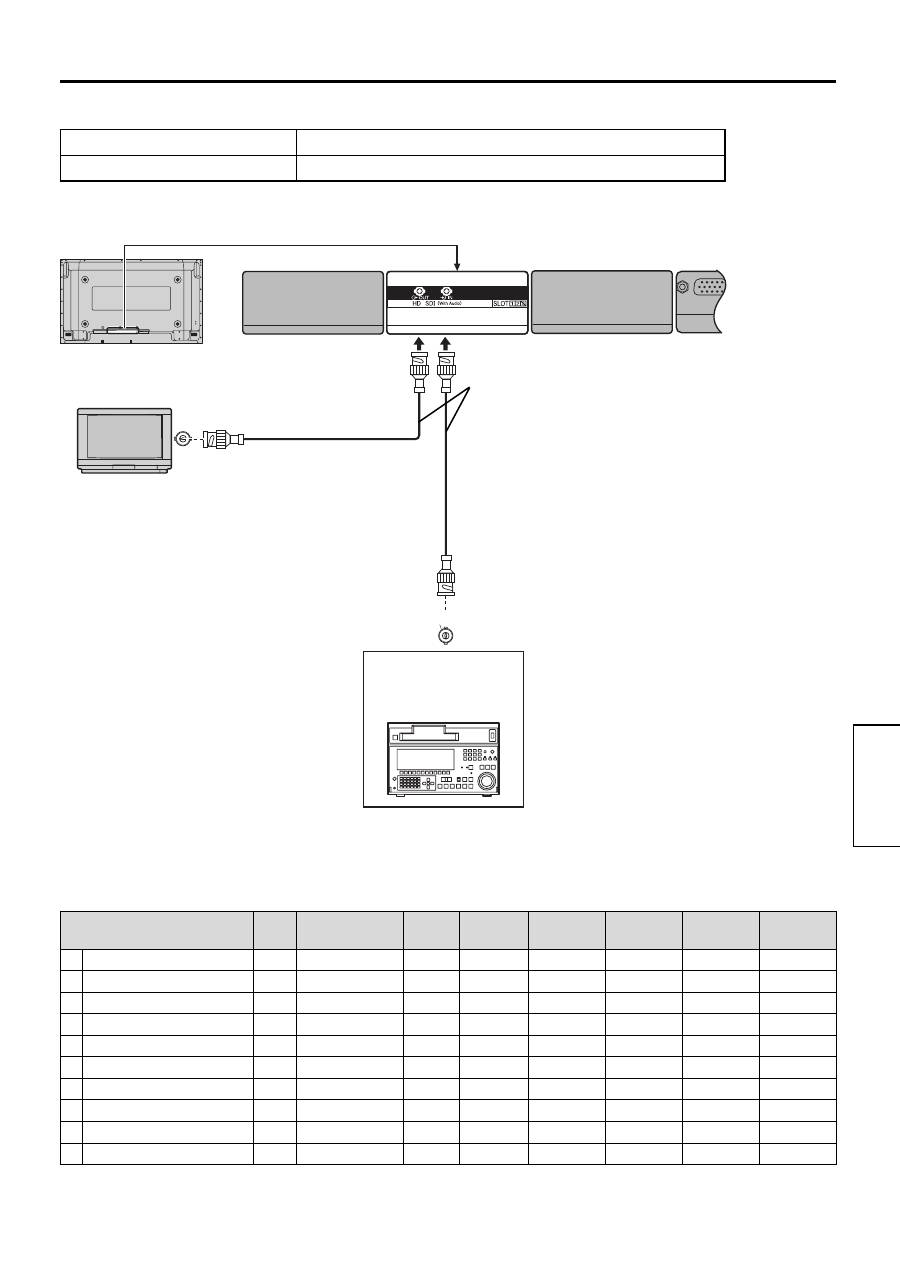

Conexiones

Números de ranuras de la pantalla que son compatibles con los accesorios de tarjetas de terminales.

Señales de vídeo compatibles con la unidad

Nota:

• El equipo adicional, los cables y los enchufes de adaptador no se suministran con este aparato.

Platina de vídeo

digital uso-comercial

Vista posterior de la pantalla.

APARATO MONITOR

• Equipo con VCRs para uso

profesional

 (Examples)

o digitales para radiodifusión,

monitores para uso profesional (CRT,

LCD, PDP) con capacidad de entrada

SD-SDI o HD-SDI

SD-SDI o HD-SDI

• Equipo con VCRs para uso profesional

 (Examples)

o digitales para radiodifusión, monitores

para uso profesional (CRT, LCD, PDP) con

capacidad de salida SD-SDI o HD-SDI

• Esta tarjeta HD-SDI también puede

recibir señales SD-SDI, y puede realizar

automáticamente la discriminación en la

tarjeta.

• Cable recomendado

  SD-SDI: Cable coaxial 5C-2V de 75

Ω

  HD-SDI: Cable coaxial 5C-FB de 75

Ω

• Longitud de extensión máxima cuando se utilice el

cable recomendado arriba

  SD-SDI: 200 m

  HD-SDI: 100 m

* Esta tarjeta de terminales es compatible con la PF10 y otras series posteriores.

  (No es compatible con la serie PS10 / PH10.)

（

)

Cuando utilice un cable de menos de 100 m de

longitud y una atenuación de 10 dB a 135 MHz

（

)

Cuando utilice un cable de menos de 100 m de

longitud y una atenuación de 15 dB a 750 MHz

2/2

Salida sonido

Canal izquierdo

Canal derecho

Canal 1

Canal 2

Encendido

Medidor nivel

Apagado

Normalizar

Retornar

Cambiar

Seleccionar

Salida de sonido SDI

20

Español

Canal 1-8

Canal 1

Canal 2

Canal 3

Canal 4

Canal 9

Canal 10

Canal 11

Canal 12

Canal 9-16

Canal 1-8

Canal 5

Canal 6

Canal 7

Canal 8

Canal 13

Canal 14

Canal 15

Canal 16

Canal 9-16

Señales de audio compatibles con la unidad

Formato de señal

Frecuencia de

muestreo (kHz)

Número de

bits

Canales de

audio

Sincronizado/no

sincronizado con

señales de vídeo

1125(1080)/60i:59,94i:50i

1125(1080)/30p:25p:24p:24sF:23,985sF

750(720)/60p:59,94p:50p

48

20 bits/

24 bits

16

Sincronizado o no

sincronizado

525(480)/59,94i

625(575)/50i

48

20 bits/

24 bits

16

Sincronizado

Instalando esta tarjeta de terminales en una pantalla compatible, sus ajustes de audio podrán realizarse mediante

la pantalla. (Para conocer los procedimientos de visualización y ajuste, así como también otros detalles, consulte

las instrucciones de funcionamiento de la unidad principal de visualización.)

Canal izquierdo:

Selecciona los canales de audio SDI cuyas

señales van a salir al canal izquierdo de la

pantalla.

Canal 1 a canal 16

(Ajuste inicial: Canal 1)

Canal derecho:

   Selecciona los canales de audio SDI cuyas

señales van a salir al canal derecho de la

pantalla.

Canal 1 a canal 16

(Ajuste inicial: Canal 2)

Salida sonido:

   Enciende o apaga la salida de audio SDI

(Ajuste inicial: Encendido)

Medidor nivel:

   Visualiza el medidor de nivel de audio SDI.

                Apagado, canales 1 a 8 (canal 1-8), canales

9 a 16 (canal 9-16)

(Ajuste inicial: Apagado)

En el menú Sonido de la pantalla

Visualización del medidor de nivel

Arriba se muestra una visualización de pantalla para

los canales 1-8 y los canales 9-16.

Notas:

• La salida de señal de audio se suspenderá si se han introducido señales diferentes de las listadas en

“Señales de audio compatibles con la unidad”.

• De forma similar, la salida de señal de audio se suspenderá si se ha seleccionado un canal que no es

uno de los canales múltiples de entre las señales SDI.

0 dBFS

-20 dBFS (0 dB)
