Nombres de las partes

Mecanismo de funcionamiento

 Rendimiento en calefacción

Dado que este acondicionador de aire utiliza el aire

exterior para el proceso de calefacción, el rendimiento de

calefacción disminuye a medida que la temperatura del

exterior desciende

(Debido al sistema de bomba de calor).

→

 Si se da esta situación, utilice otro dispositivo de

calefacción.

 Descongelación

Este dispositivo podría iniciar la operación de descongelación

para fundir la escarcha formada en la unidad exterior.

1

Comienza el proceso de descongelación

:

el ventilador de la unidad interior se detiene (o

la velocidad pasa a ser extremadamente baja).

→

”Aparece   ” (STANDBY).

2

Transcurridos unos minutos, la operación de

calefacción continúa

: El ventilador de la unidad

interior permanece detenido (o funciona a muy baja

velocidad) hasta que el serpentín de intercambio de

calor interior se haya calentado su

fi

 cientemente.

→

 ”Aparece  ” (STANDBY).

Salida de aire

Conducto de salida de aire *

Rejilla de salida

de aire *

Perno de suspensión *

Anclaje del perno *

Material del techo *

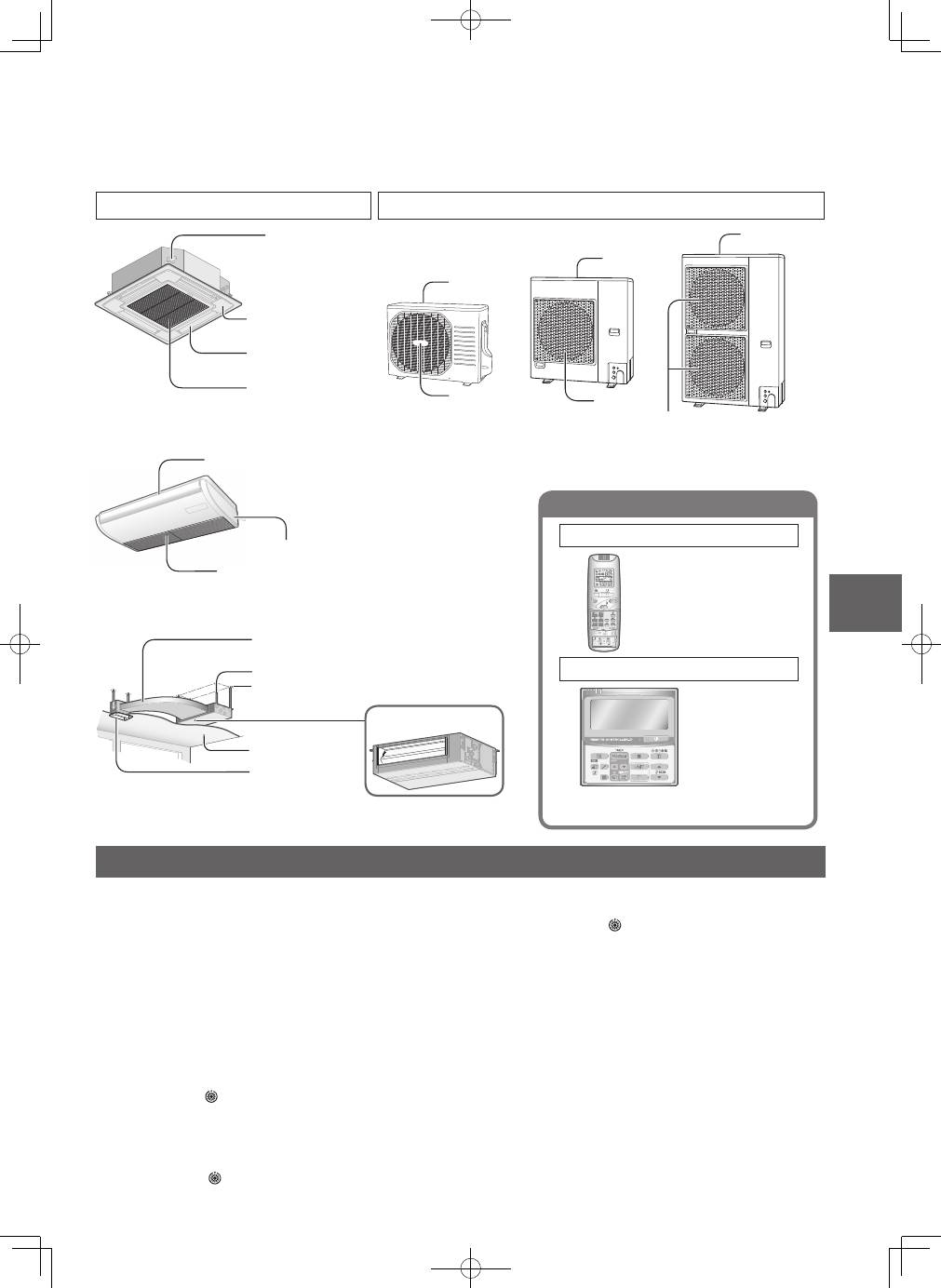

Unidad interior

UNIDAD INTERIOR

UNIDAD EXTERIOR

Tipo U1

 (Cassette de 4 vías)

Drenaje de agua

Panel del techo

(opcional)

Salida de aire

(4 posiciones)

Rejilla de entrada de aire

(entrada de aire)

Rejilla de entrada de aire

(entrada de aire)

Drenaje de agua

* Suministrado en el sitio

Tipo T2

 (Techo)

Tipo F1

 (Conducto de per

fi

 l bajo)

Entrada

de aire

Entrada

de aire

Entrada de aire

Salida

de aire

Salida

de aire

Salida de aire

PE1

 (Tipo 50)

PE1

 (Tipo 60, 71)

PE1

 (Tipo 100, 125, 140)

PEY1

 (Tipo 60, 71)

PEY1

 (Tipo 100, 125)

PEY1

 (Tipo 140)

Opcional

Para todas

las unidades

interiores

Unidad de mando a distancia inalámbrica

Unidad de mando a distancia del temporizador

Lea las instrucciones de funcionamiento

incluidas con el mando a distancia.

Para todas

las unidades

interiores

3

El proceso de descongelación ha

fi

 nalizado

: el

ventilador de la unidad interior comienza a funcionar.

→

 ”Desaparece   ” (STANDBY).

 Funcionamiento ‘‘DRY’’ (deshumidi

fi

 cación)

Cuando la sala alcanza la temperatura que ha sido

ajustada, la unidad exterior repite el ciclo de apagado y

encendido automáticamente.

Cuando la unidad exterior se apaga, también lo hace el

ventilador de la unidad interior

(Para evitar que la humedad de la sala aumente de nuevo).

Cuando es más probable que la temperatura de la

habitación llegue al nivel establecido, la velocidad del

ventilador se ajusta automáticamente en la opción ‘‘brisa’’

(viento suave).

La operación ‘‘DRY’’ no será posible si la temperatura

exterior es de 15 °C o menos.

 Si se produce un corte del suministro

eléctrico mientras está funcionando la unidad

Cuando la unidad reanuda su funcionamiento después de

un corte temporal del suministro eléctrico utiliza la misma

con

fi

 guración establecida antes del corte del suministro.
