21

E

SPAÑOL

Nombres de las partes

Mecanismo de funcionamiento

„

Rendimiento en calefacción

z

Dado que este acondicionador de aire utiliza el aire

exterior para el proceso de calefacción, el rendimiento de

calefacción disminuye a medida que la temperatura del

exterior desciende

(Debido al sistema de bomba de calor).

→ Si se da esta situación, utilice otro dispositivo de

calefacción.

„

Descongelación

z

Este dispositivo podría iniciar la operación de descongelación

para fundir la escarcha formada en la unidad exterior.

1

Comienza el proceso de descongelación

:

el ventilador de la unidad interior se detiene (o

la velocidad pasa a ser extremadamente baja).

→”Aparece   ” (STANDBY).

2

Transcurridos unos minutos, la operación de

calefacción continúa

: El ventilador de la unidad

interior permanece detenido (o funciona a muy baja

velocidad) hasta que el serpentín de intercambio de

calor interior se haya calentado sufi cientemente.

→ ”Aparece  ” (STANDBY).

UNIDAD INTERIOR

3

El proceso de descongelación ha fi nalizado

: el

ventilador de la unidad interior comienza a funcionar.

→ ”Desaparece   ” (STANDBY).

„

Funcionamiento ‘‘DRY’’ (deshumidifi cación)

z

Cuando la sala alcanza la temperatura que ha sido

ajustada, la unidad exterior repite el ciclo de apagado y

encendido automáticamente.

z

Cuando la unidad exterior se apaga, también lo hace el

ventilador de la unidad interior

(Para evitar que la humedad de la sala aumente de nuevo).

z

Cuando es más probable que la temperatura de la

habitación llegue al nivel establecido, la velocidad del

ventilador se ajusta automáticamente en la opción ‘‘brisa’’

(viento suave).

z

La operación ‘‘DRY’’ no será posible si la temperatura

exterior es de 15 °C o menos.

„

Si se produce un corte del suministro

eléctrico mientras está funcionando la unidad

Cuando la unidad reanuda su funcionamiento después de

un corte temporal del suministro eléctrico utiliza la misma

confi guración establecida antes del corte del suministro.

Opcional

N.º de modelo

CZ-RWSU2 (Tipo U1)

CZ-RWST3 (Tipo T2)

CZ-RWSC3

(Para todas las

unidades interiores)

Unidad de mando a distancia inalámbrica

N.º de

modelo

CZ-RTC2

Para todas

las unidades

interiores

Unidad de mando a distancia del temporizador

Lea las instrucciones de funcionamiento incluidas con el mando a distancia.

N.º de modelo

CZ-RTC3

Para todas

las unidades

interiores

Mando a distancia con cable de altas prestaciones

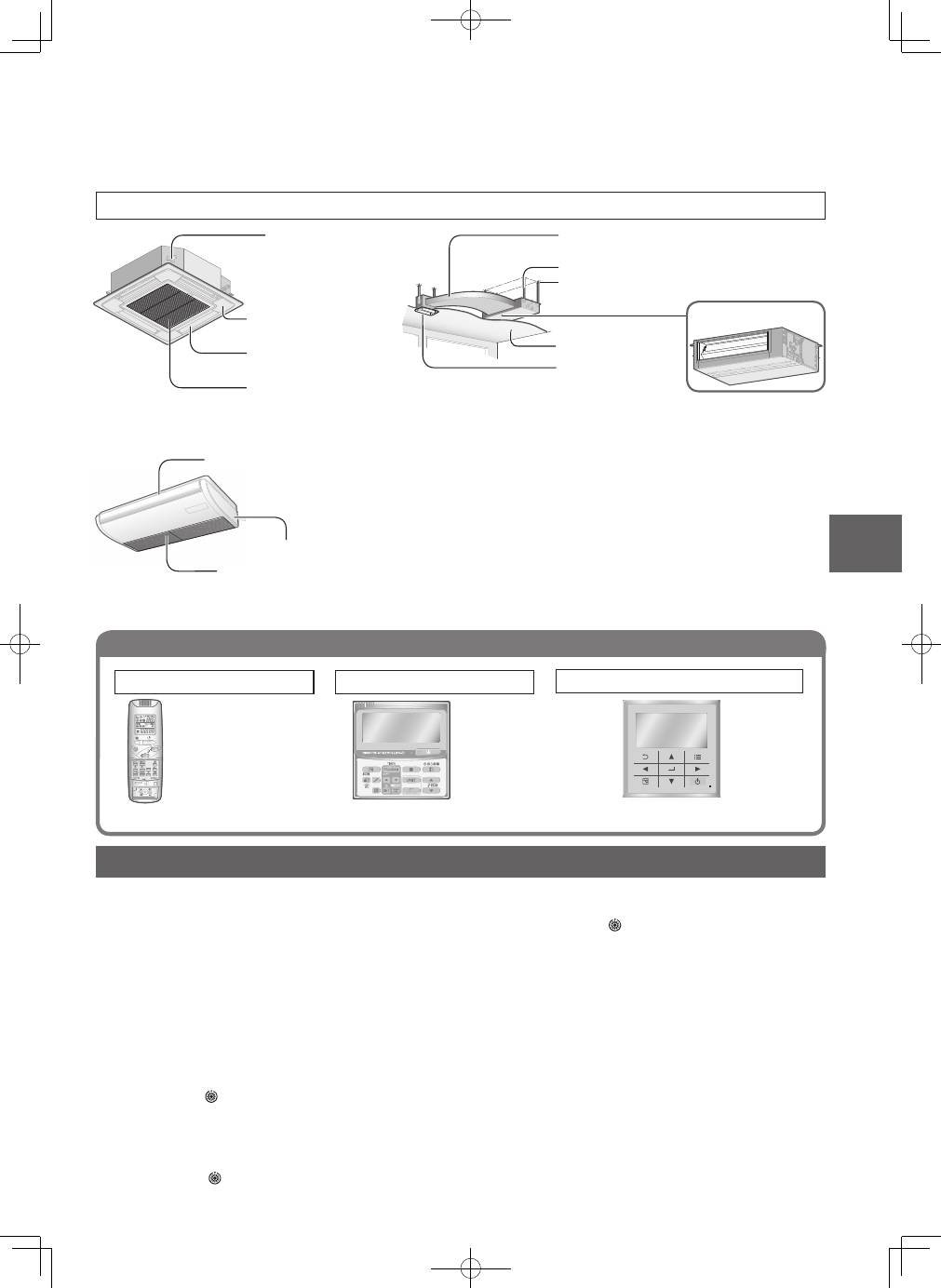

Salida de aire

Conducto de salida de aire *

Rejilla de salida de aire *

Perno de suspensión *

Anclaje del perno *

Material del techo *

Unidad interior

Tipo U1

 (Cassette de 4 vías)

Drenaje de agua

Panel del techo

(opcional)

Salida de aire

(4 posiciones)

Rejilla de entrada de aire

(entrada de aire)

Rejilla de entrada de aire

(entrada de aire)

Drenaje de agua

* Suministrado en el sitio

Tipo T2

 (Techo)

Tipo F2

 (Conducto de perfi  l bajo)

OI_F569617_EU_L.indb   21

2013-12-17   17:58:04

22

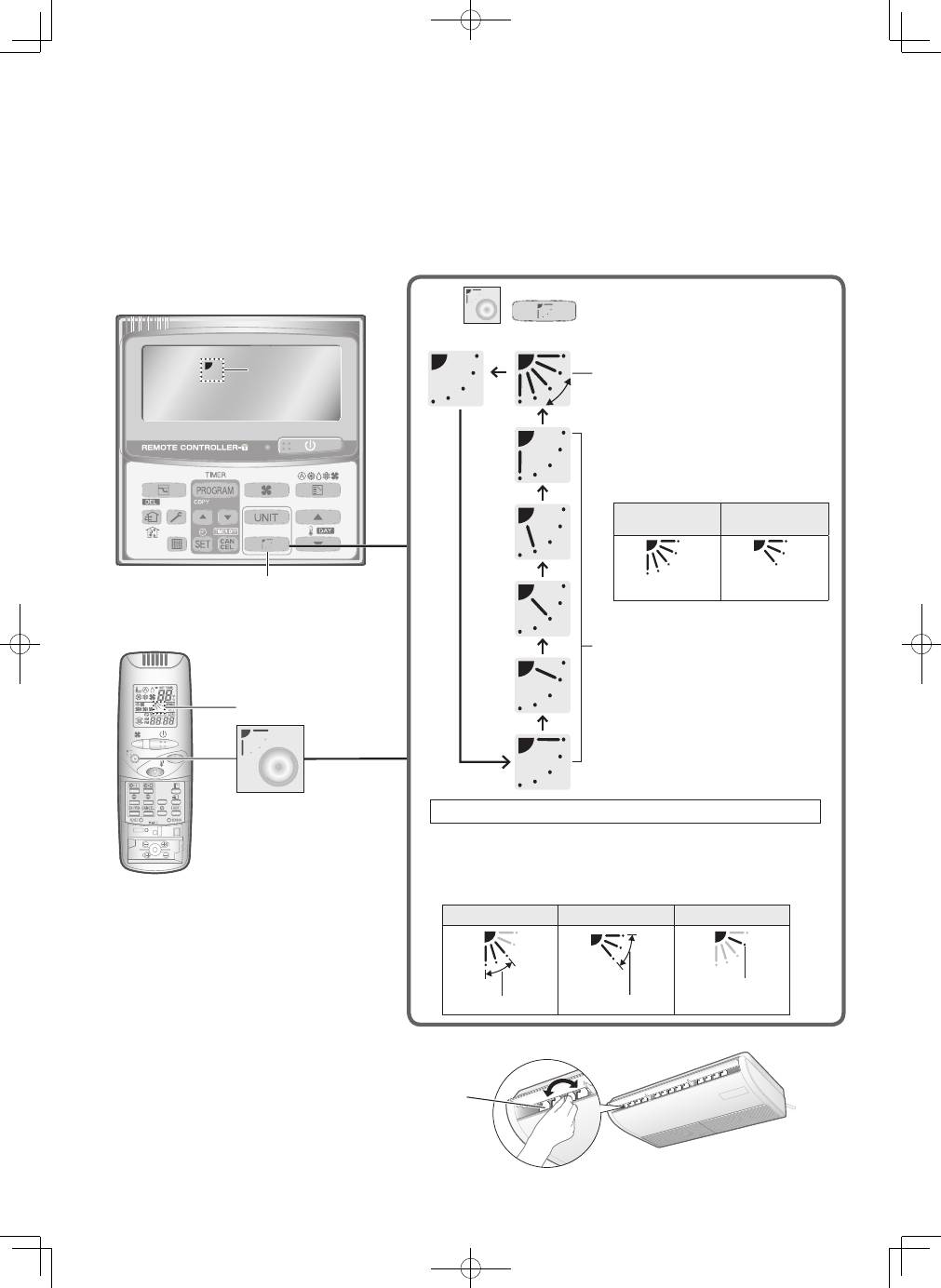

Ajuste de la dirección de circulación del aire

„

Utilización de la unidad de mando a

distancia inalámbrica

„

Utilización de la unidad de mando a

distancia del temporizador

Pulse

 /

 para seleccionar la dirección de circulación

del aire que desee.

„

Movimiento de barrido de la

aleta

Se muestra cuando la operación de

barrido está detenida

z

Al pulsar este botón durante la

operación de barrido, la aleta

se detendrá en la posición

deseada.

„

Aleta fija

(5 niveles)

Dirección de caudal vertical recomendada

z

Para la operación de calefacción, ajuste la aleta en posición descendente

(con el ajuste ascendente el aire caliente no podrá llegar al suelo).

z

Para la operación de refrigeración, ajuste la aleta en posición

ascendente (con el ajuste descendente la condensación podría

acumularse en el suelo).

HEAT

COOL/DRY

FAN

Pantalla de

dirección de

circulación del

aire

Pantalla de dirección de

circulación del aire

Botón “FLAP”

Botón “FLAP”

Ventilador y

calefacción

Refrigeración y

deshumidificación

(5 niveles)

(3 niveles)

Recomendado

Recomendado

Fijo en esta

posición

„

Ajuste de la dirección de caudal horizontal

(Manual)

Mueva las paletas de caudal horizontal con la

mano para ajustarlas.

Este apartado se describe en el manual de instrucciones incluido con el mando a distancia con temporizador (CZ-RTC2).

Si desea obtener información sobre el mando a distancia con cable de altas prestaciones (CZ-RTC3), consulte las Instrucciones

de funcionamiento incluido con el modelo CZ-RTC3.

Ajuste del movimiento ascendente y descendente de la dirección de circulación del aire

OI_F569617_EU_L.indb   22

2013-12-17   17:58:07

23

E

SPAÑOL

1-1

1-2

1-3

1-4

1-8

Consejos de ahorro de energía

Atención:

z

No mueva nunca con las manos la aleta (aleta de

circulación del aire vertical) controlada utilizando la unidad

de mando a distancia.

Nota

z

Cuando se apague el acondicionador de aire, la aleta se

moverá automáticamente hacia la dirección de cierre.

z

La aleta (aleta de circulación del aire vertical) se moverá a

la posición ascendente durante la operación de espera para

calefacción.

z

La operación de barrido comienza una vez finalizada

la operación de espera, pero en la unidad de mando a

distancia se indicará “Swing” (Barrido) incluso durante la

operación de espera.

„

Evite

z

No bloquee la entrada ni la salida de aire de la

unidad (si una de estas dos zonas se obstruye, la

unidad no funcionará correctamente y presentará

fallos).

z

Durante la operación de refrigeración, utilice

sombrillas, persianas o cortinas para evitar que la luz

solar directa acceda a la sala.

„

Efectúe

z

Mantenga siempre el filtro de aire limpio (la presencia

de un filtro atascado hará que el rendimiento de la

unidad sea más bajo). → “Mantenimiento” (P. 24)

z

Para impedir que el aire acondicionado se escape,

mantenga las ventanas, las puertas y otras aberturas

cerradas.

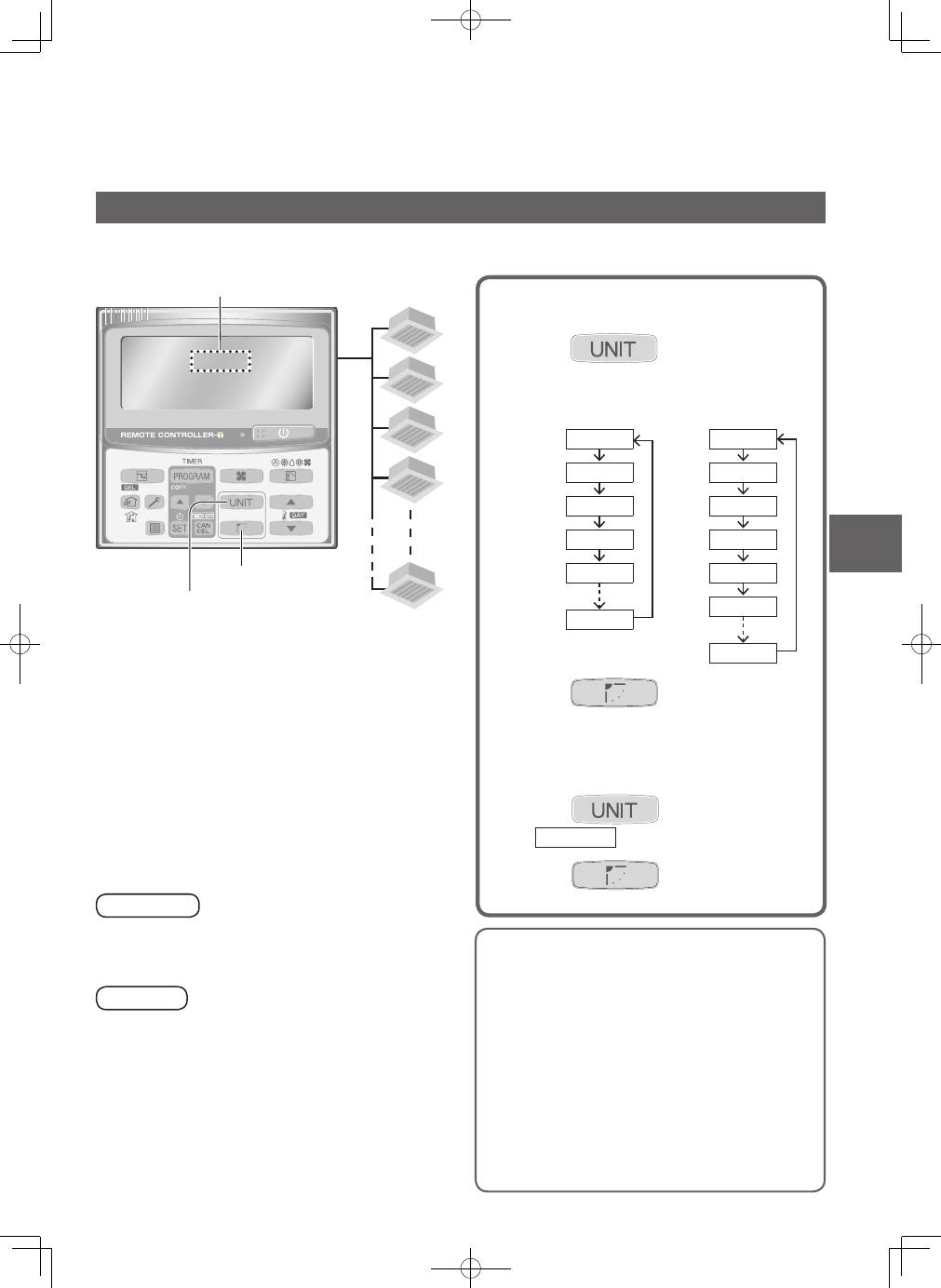

Ajuste de la dirección de circulación del aire

 para varias unidades interiores (solo con unidad de mando a distancia del temporizador)

„

Al ajustar la dirección de circulación del

aire de cada unidad interior por separado

1

Pulse

 para seleccionar el número

de unidad que desee ajustar.

2

Pulse

 para seleccionar la

dirección de circulación del aire que desee.

„

Al ajustar la dirección de circulación del

aire de todas las unidades interiores de

forma simultánea

1

Pulse

 para seleccionar

No display

.

2

Pulse

 para seleccionar la

dirección de circulación del aire que desee.

Botón “UNIT”

Botón “FLAP”

z

Es posible conectar un

máximo de 8 unidades

interiores.

Número de unidad

Al controlar varias unidades interiores utilizando una misma unidad de mando a distancia, es posible ajustar la dirección de

circulación del aire de cada unidad interior por separado o de todas las unidades al mismo tiempo.

p. ej.) 1 unidad exterior

y 8 unidades

interiores

No display

1-1

1-2

1-3

1-4

2-1

2-4

p. ej.) 2 unidades

exteriores y 4

unidades interiores

No display

1-1

1-2

1-3

1-4

1-8
