Panasonic S125PT2E5: Nomenclatura das peças

53

P

ORTUGUÊS

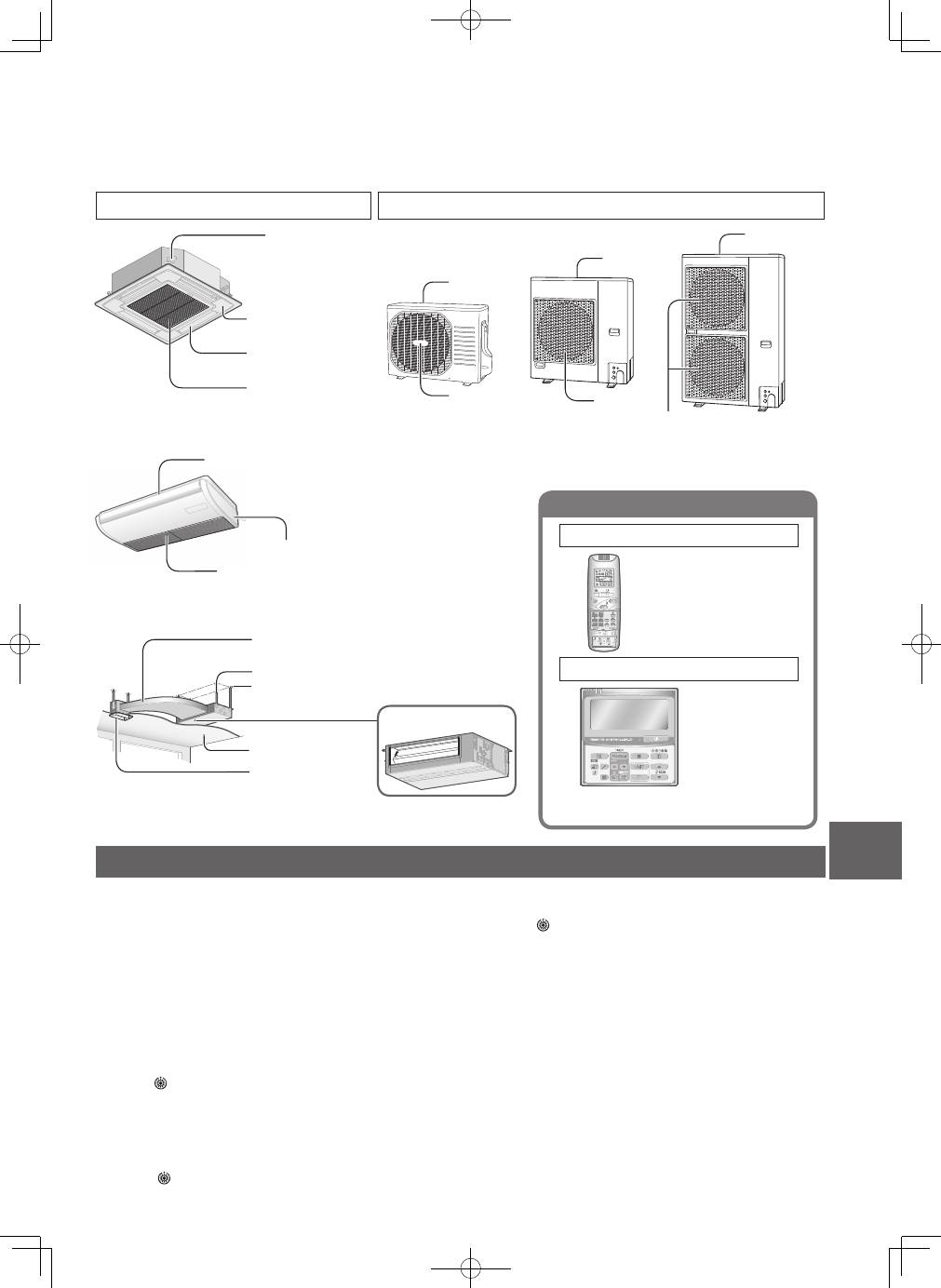

Nomenclatura das peças

Mecanismo de funcionamento

 Rendimento do aquecimento

Como este aparelho de ar condicionado emprega o

ar exterior para aquecimento, o seu rendimento de

aquecimento se deteriora com a redução da temperatura

externa.

(Devido ao sistema da bomba de calor)

→

Neste caso, utilize outro aparelho de aquecimento.

 Descongelação

Este aparelho pode iniciar a operação de descongelação

para derreter a congelação formada na unidade exterior.

1

A descongelação começa

: O ventilador da

unidade interior pára (ou a velocidade torna-se

extremamente baixa).

→

“  ” (STANDBY) aparece.

2

A operação de aquecimento recomeça

passados alguns minutos

: O ventilador da

unidade interior permanece parado (ou funcionará a

uma velocidade muito baixa) até que a serpentina do

permutador de calor da unidade interior se aqueça o

su

fi

 ciente.

→

 “ ” (STANDBY) aparece.

Saída de ar

Conduta de saída de ar *

Grelha de saída de ar *

Parafuso de suspensão *

Parafuso de ancoragem *

Material de tecto *

Unidade interior

UNIDADE INTERIOR

UNIDADE EXTERIOR

Tipo U1

 (Cassete de 4 vias)

Drenagem de água

Painel do tecto

(opcional)

Saída de ar

(4 localizações)

Grelha de entrada de ar

(entrada de ar)

Grelha de entrada de ar

(entrada de ar)

Drenagem de água

* Fornecimento de campo

Tipo T2

 (Tecto)

Tipo F1

 (Com conduta de silhueta baixa)

Entrada de ar

Entrada de ar

Entrada de ar

Saída de ar

Saída de ar

Saída de ar

PE1

 (Tipo 50)

PE1

 (Tipo 60, 71)

PE1

 (Tipo 100, 125, 140)

PEY1

 (Tipo 60, 71)

PEY1

 (Tipo 100, 125)

PEY1

 (Tipo 140)

Opcional

Para todas

as unidades

interiores

Controlo remoto sem

fi

 os

Controlo remoto do temporizador

Leia as instruções de operação incluídas

com o telecomando.

Para todas

as unidades

interiores

3

A descongelação é concluída

: O ventilador da

unidade interior começa a funcionar.

→

 “  ” (STANDBY) desaparece.

 Operação ‘‘DRY’’

Quando a temperatura da sala atinge o nível que foi

ajustado, a unidade exterior repete o ciclo de ligar e

desligar automaticamente.

Quando a unidade exterior é desligada, o ventilador da

unidade interior também pára.

(Para prevenir o aumento de humidade na sala)

Quando houver uma grande probabilidade de a

temperatura da sala atingir o nível que foi de

fi

 nido, a

velocidade do ventilador é de

fi

 nida para “brisa” (vento

suave) automaticamente.

A operação “DRY” não é possível quando a temperatura

exterior é 15 °C ou menos.

 Se a energia falhar enquanto a unidade

estiver a funcionar

Quando a unidade recomeça automaticamente após uma

falha de energia temporária, ela utiliza os mesmos ajustes

que estavam em efeito antes do corte de energia.
