VQT4Q07_PP_E_GK.book 59 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
ESPAÑOL
INSTRUCCIONES DE
SEGURIDAD
IMPORTANTES
Al usar el equipo fotográfico, siempre se deben seguir
precauciones básicas de seguridad, incluidas las siguientes:
≥ Lea y entienda todas las instrucciones antes del uso.
≥ Se necesita supervisión cuando el aparato es usado por
niños o se usa cerca de ellos. No deje el aparato sin
supervisión durante el uso.
≥
Se debe tener cuidado ya que pueden ocurrir quemaduras al
tocar la piezas calientes.
≥ No opere si el aparato se cayó o dañó hasta que haya
sido revisado por el personal de reparación calificado.
≥ Deje que el aparato se enfríe por completo antes de
alejarlo.
≥
Para reducir el riesgo de descarga eléctrica, no sumerja este
aparato en agua o en otros líquidos.
≥ Para reducir el riesgo de descarga eléctrica, no desarme
este aparato, llévelo al personal de reparación calificado
cuando se necesita reparación o mantenimiento. El
rearmado incorrecto puede causar una descarga
eléctrica al volver a usarlo.
≥ El uso de un accesorio no recomendado por el
fabricante puede provocar riesgo de incendio, descarga
eléctrica o lesiones a personas.
GUARDE ESTAS
INSTRUCCIONES
(SPA) VQT4Q07
59
VQT4Q07_PP_E_GK.book 60 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
∫ Acerca de las baterías
AVISO
• Existe un riesgo de explosión si la batería se reemplaza incorrectamente.
Reemplace solamente con el tipo recomendado por el fabricante.
• Al desechar las baterías, comuníquese con sus autoridades locales o con el
distribuidor y pregunte sobre el método correcto de eliminación.
• No las caliente ni las exponga en llamas.
• No deje la batería(s) en un automóvil expuesto a la luz solar directa durante un período
largo de tiempo con las puertas y las ventanas cerradas.
• Si se van a usar las baterías recargables, se recomiendan las baterías
recargables fabricadas por Panasonic.
60
VQT4Q07 (SPA)
VQT4Q07_PP_E_GK.book 61 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
LO SIGUIENTE SÓLO SE APLICA EN LOS EE. UU.
Notas FCC:
Se ensayó este equipo y se comprobó que está de conformidad con
los límites de un dispositivo digital de la clase B, de acuerdo con la
Parte 15 de las Reglas FCC.
Estos límites se han ideado para proporcionar una razonable
protección contra las interferencias dañinas en una instalación
residencial. Este equipo genera, utiliza y puede radiar energía de
frecuencia radio y, por si no se instala y se utiliza de acuerdo con las
instrucciones, puede ocasionar interferencia dañina a las
comunicaciones radio. Aunque no hay garantía de que no pueda
tener lugar interferencia en especiales instalaciones. Si este equipo
causa interferencia a la recepción de radio o televisión que pueden
determinarse apagando y encendiendo el equipo, se anima al usuario
intentar corregir la interferencia tomando una de las medidas a
continuación:
• Vuelva a orientar o a colocar la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de un circuito diferente del que está
conectado el receptor.
• Llame al concesionario o un técnico experto de radio y televisión para
ayuda.
Todo cambio o modificación a este equipo sin autorizar invalidará el
título del usuario para hacer funcionar este dispositivo.
Este dispositivo cumple con la Parte 15 de las Reglas FCC. El
funcionamiento está sujeto a las dos condiciones a continuación: (1)
Este dispositivo podría no causar interferencia dañina y (2) este
dispositivo tiene que aceptar toda la interferencia recibida, incluyendo
la que puede causar un funcionamiento no deseado.
Parte responsable:
Panasonic Corporation of North America
One Panasonic Way
Secaucus, NJ 07094
Contacto de asistencia:
Panasonic Consumer Marketing Company of North America
Teléfono: 1-800-211-PANA (7262)
LO SIGUIENTE SÓLO INTERESA A CANADÁ.
Este aparato digital de la clase B cumple con ICES-003 canadiense.
(SPA) VQT4Q07
61
VQT4Q07_PP_E_GK.book 62 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
-Si ve este símbolo-
Información sobre la eliminación para los usuarios de equipos
eléctricos y electrónicos usados (particulares)
La aparición de este símbolo en un producto y/o en
la documentación adjunta indica que los productos
eléctricos y electrónicos usados no deben
mezclarse con la basura doméstica general.
Para que estos productos se sometan a un proceso
adecuado de tratamiento, recuperación y reciclaje,
llévelos a los puntos de recogida designados,
donde los admitirán sin coste alguno. En algunos
países existe también la posibilidad de devolver los
productos a su minorista local al comprar un
producto nuevo equivalente.
Si desecha el producto correctamente, estará contribuyendo a
preservar valiosos recursos y a evitar cualquier posible efecto
negativo en la salud de las personas y en el medio ambiente que
pudiera producirse debido al tratamiento inadecuado de desechos.
Póngase en contacto con su autoridad local para que le informen
detalladamente sobre el punto de recogida designado más cercano.
De acuerdo con la legislación nacional, podrían aplicarse multas por
la eliminación incorrecta de estos desechos.
Para empresas de la Unión Europea
Si desea desechar equipos eléctricos y electrónicos, póngase en
contacto con su distribuidor o proveedor para que le informe
detalladamente.
Información sobre la eliminación en otros países no
pertenecientes a la Unión Europea
Este símbolo sólo es válido en la Unión Europea.
Si desea desechar este producto, póngase en contacto con las
autoridades locales o con su distribuidor para que le informen sobre el
método correcto de eliminación.
62
VQT4Q07 (SPA)
Precauciones
≥ Este es el flash externo para las cámaras digitales Panasonic (se menciona
como flash en lo siguiente). Cuando el flash se usa junto con una cámara digital
que admite el modo inalámbrico, se puede realizar una toma con el flash
inalámbrico. Las funciones disponibles pueden variar según la cámara digital
usada. Para las correspondientes cámaras digitales, visite nuestro sitio web.
http://panasonic.jp/support/global/cs/dsc/
(Este sitio está en inglés solamente.)
∫ Manipulación de la unidad
≥ No someta la unidad a una vibración o impacto fuerte. Hacerlo puede hacer
que la unidad falle y que el cabezal del flash se quiebre.
≥ La arena y la suciedad pueden causar una falla de la unidad. Cuando usa la
unidad en un ambiente como una playa, tome las medidas necesarias para
protegerla de la arena y la suciedad.
≥ Esta unidad no es resistente al polvo ni resistente a salpicaduras. Si por
algún motivo, gotas de agua, etc. salpican la unidad, límpielas con un paño
seco. Si la unidad no funciona correctamente, consulte a su distribuidor o
a Panasonic.
≥ Lea las instrucciones de funcionamiento sobre la cámara digital.

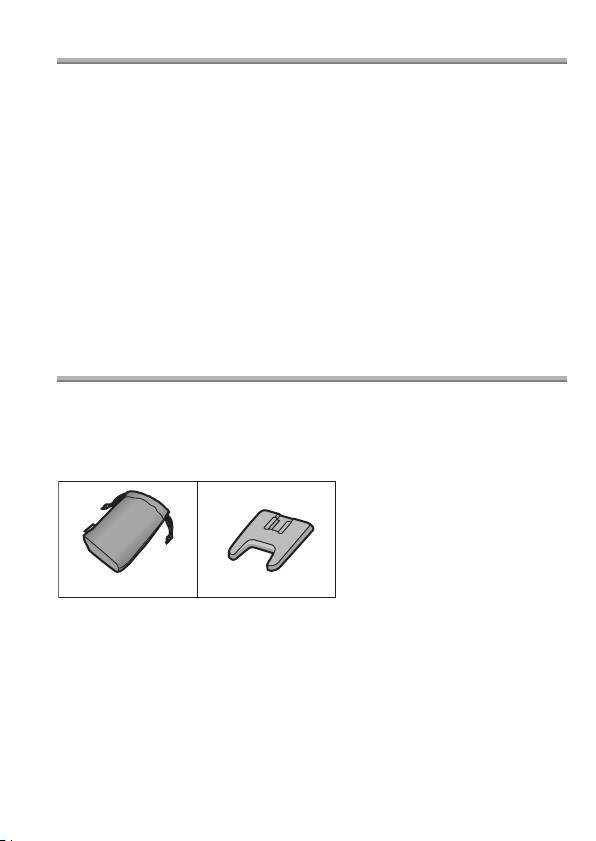

Accesorios suministrados
[Se debe realizar una inspección al desembalar la unidad]
Al sacar la unidad de su caja de embalaje, revise que la unidad principal y sus
accesorios suministrados estén presentes y también revise la apariencia y las
funciones para verificar que no se hayan dañado durante la distribución y el
transporte.
Si descubre algún problema, comuníquese con su proveedor antes de usar el
producto.
Números de productos correctos a partir de octubre de 2012. Pueden estar sujetos
a cambio.
1 Carcasa del flash
2 Pedestal del flash
≥ Las baterías son un accesorio
opcional.
(SPA) VQT4Q07
63
12
VFC4916 VFB0243
VQT4Q07_PP_E_GK.book 63 ページ ２０１２年１０月２３日 火曜日 午前９時３９分

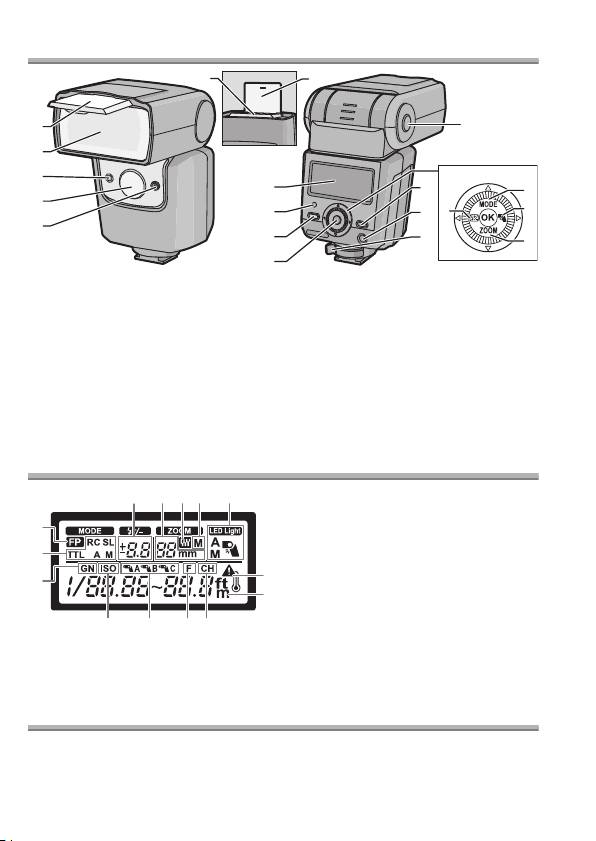

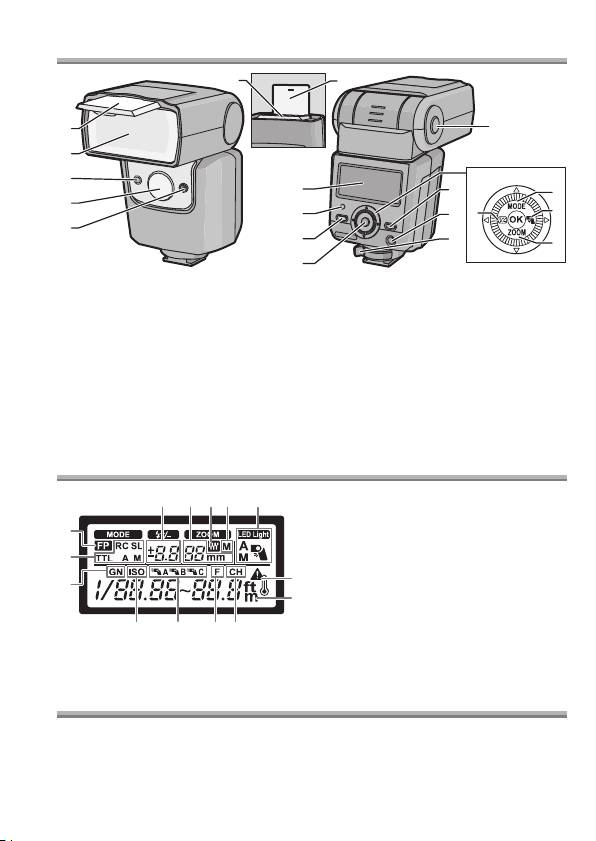

Nombres de las piezas
1 Panel de gran angular
: Botón [OK]
2 Cabezal del flash
; Botón de liberación de rebote
3 Sensor inalámbrico
< Botón [BACK LIGHT]
4 Lámpara de ayuda AF/luz LED
= Botón [ON/OFF]
5 Sensor del flash
> Palanca de bloqueo
6 Placa de reflejo ocular
? Disco
7 Panel de control
a (2): Botón de ajuste de la intensidad
8 Lámpara [AUTO CHECK]
del flash
9 Botón/lámpara [TEST/CHARGE]
b (3): Botón [MODE]
c (1): Botón de luz LED
d (4): Botón [ZOOM]
Panel de control
1 Disparo FP
9 Sensibilidad ISO
2 Modo de flash
: Grupo de modo
3 Número de guía
RC
(GN)
; Apertura (F)
4 Ajuste de
< Canal de modo
intensidad del
RC
flash
= Advertencia de
5 Valor del ZOOM
temperatura
6 FOUR THIRDS
> Unidades de
7 Modo de zoom
distancia
8 Luz LED
Disparo continuo
El flash se puede calentar cuando se dispara muchas veces seguidas, lo cual
puede causar daño o fallas. El flash se debe disparar no más de 10 veces
seguidas a intervalos de 2,5 segundos, luego de lo cual se debe dejar sin usar
durante al menos 10 minutos.
64
VQT4Q07 (SPA)
b
a
c
d
VQT4Q07_PP_E_GK.book 64 ページ ２０１２年１０月２３日 火曜日 午前９時３９分

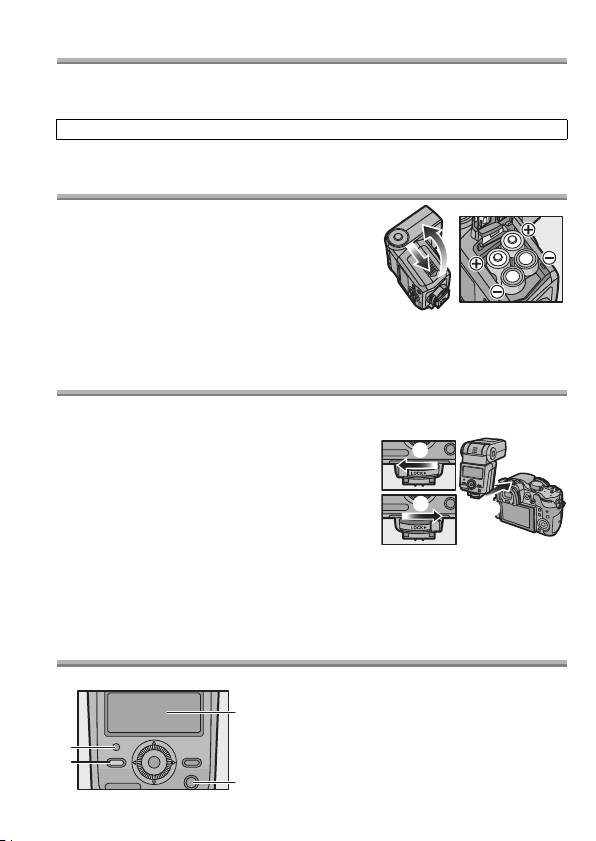

Preparación de la batería (opcional)
Elija entre las siguientes baterías:
≥ Baterías alcalinas secas LR6/AA (x 4)
≥ Baterías de hidruro metálico de níquel HR6/AA recargables (Ni-MH) (x 4)
No se pueden usar las baterías secas de manganeso R6/AA.
Se recomienda el uso de baterías fabricadas por Panasonic.
Carga de las baterías
≥ Use baterías secas alcalinas o baterías de
hidruro metálico de níquel recargables.
1 Deslice la tapa de la batería para abrirla.
2 Coloque las baterías con la
polaridad correcta [r]/[s].
3 Cierre la tapa de la batería al
deslizarla firmemente lo más lejos
que se pueda.

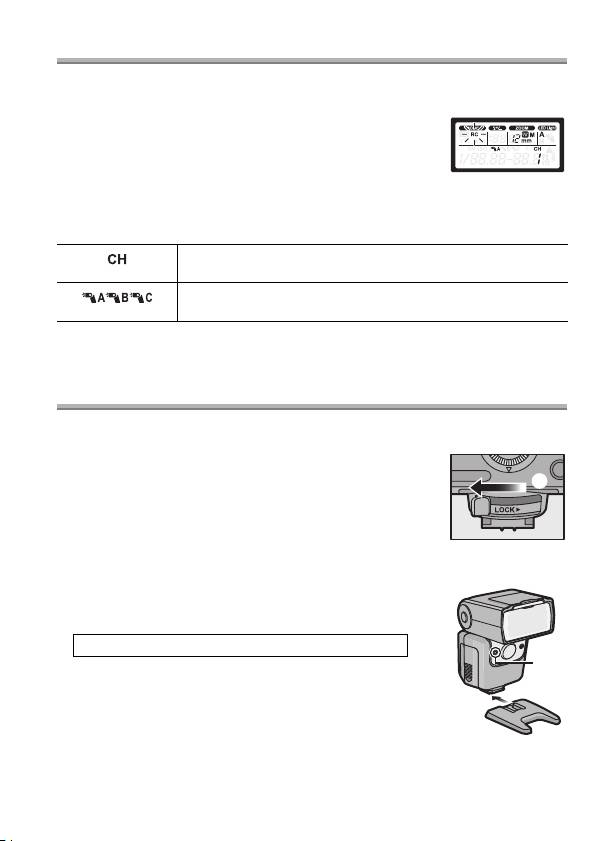

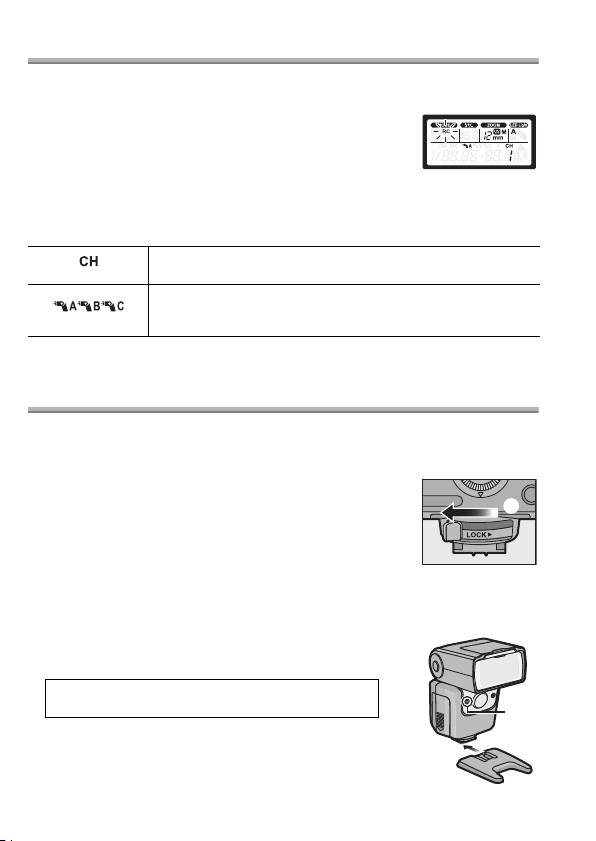

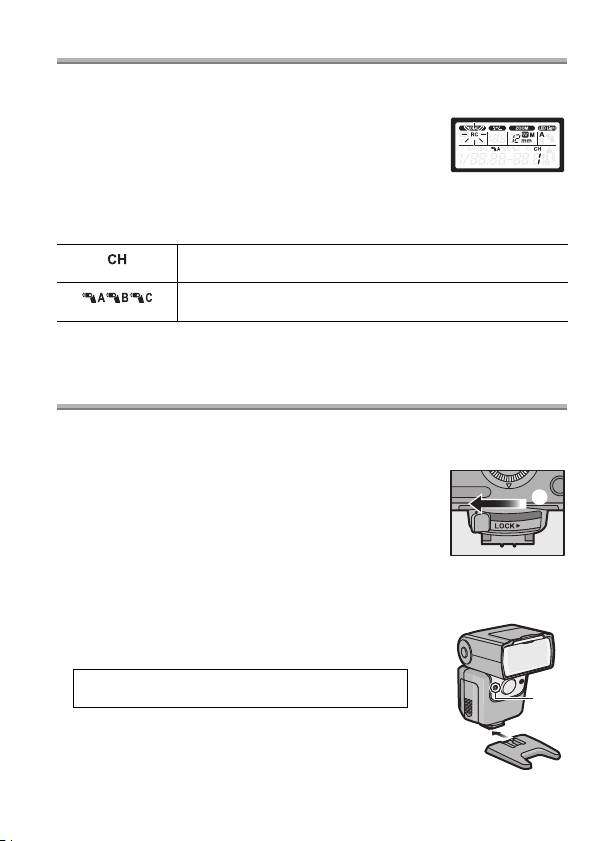

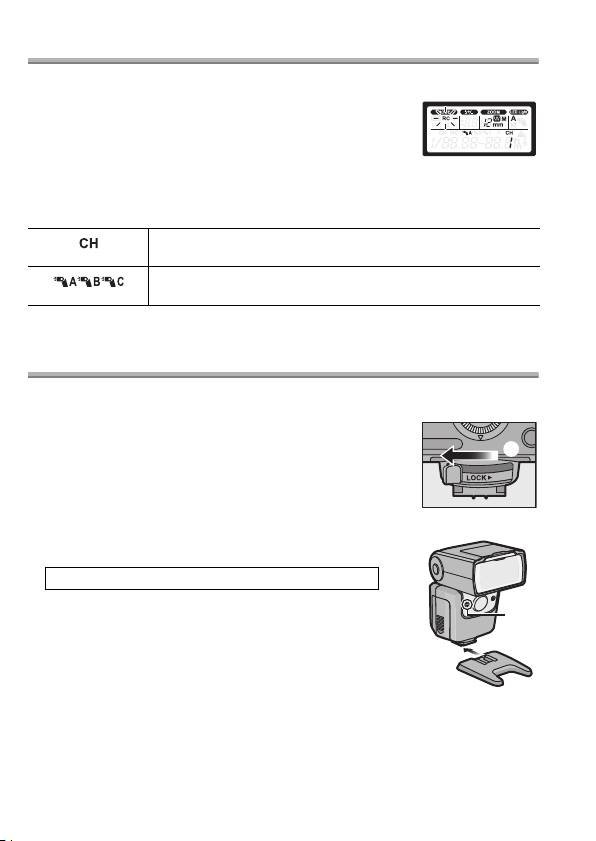

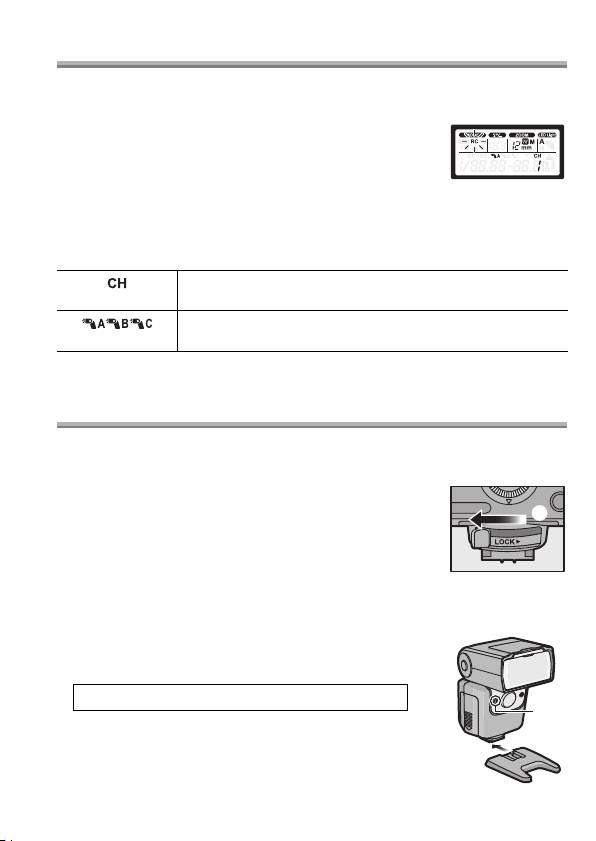

Colocación de la cámara
Confirme que tanto la cámara como el flash estén apagados. Colocar o sacar el
flash mientras el flash o la cámara están encendidos puede crear una falla.
1 Deslice la palanca de bloqueo en la
dirección opuesta a la indicada por
el icono [LOCK 1] (1).
2 Deslice el flash en la zapata caliente
hasta que haga clic de forma segura
en el lugar (2).
3 Deslice la palanca de bloqueo hacia
la posición [LOCK 1] (3).
≥ Para sacar el flash, deslice la palanca de bloqueo en la dirección opuesta a la
flecha [LOCK1] y deslícela desde la zapata.
Encendido del flash
Coloque el flash en la cámara y luego encienda la cámara.
1 Lámpara [AUTO CHECK]
2 Lámpara [TEST/CHARGE]
3 Panel de control
4 Botón [ON/OFF]
(SPA) VQT4Q07
65
VQT4Q07_PP_E_GK.book 65 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Presione el botón [ON/OFF].
≥ Se encenderá la pantalla del panel de control.
≥
Para apagar el flash, presione de nuevo el botón [ON/OFF].
≥
Sustituya las baterías si la lámpara [TEST/CHARGE] no se enciende después de:
30 segundos (baterías secas alcalinas)
10 segundos (baterías de hidruro metálico de níquel recargables)
≥ Si la lámpara [TEST/CHARGE] y la lámpara [AUTO CHECK] parpadean
simultáneamente, las baterías tienen poca carga. Sustituya las baterías. Usar
una batería con considerablemente poca carga puede causar una falla.
≥ El flash entrará en el modo de espera cuando la cámara entre en el modo de
espera.
≥ Si no se realiza una operación durante aproximadamente 60 minutos, el flash se
apagará automáticamente. Presione el botón [ON/OFF] para encenderlo.
≥ Se puede escuchar un sonido de oscilación mientras se carga el flash, pero esto
no es una falla.

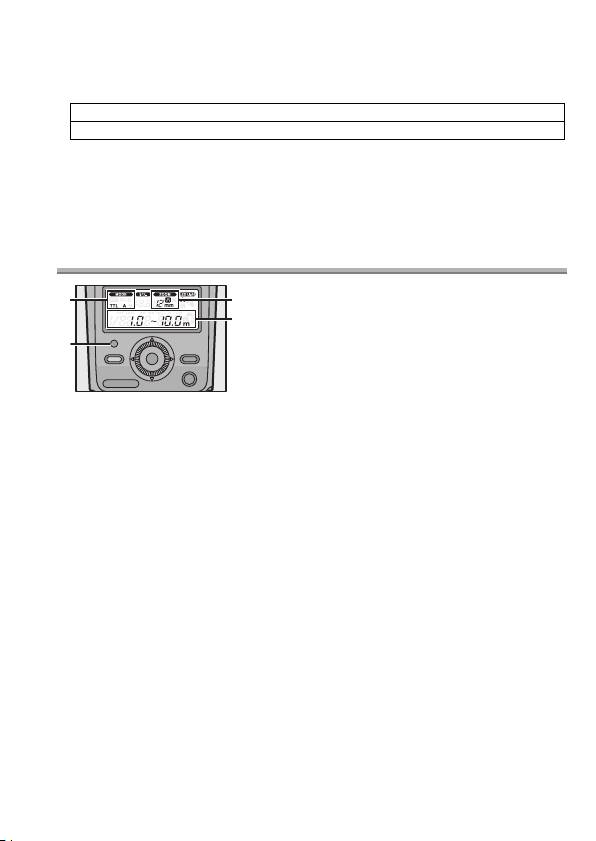

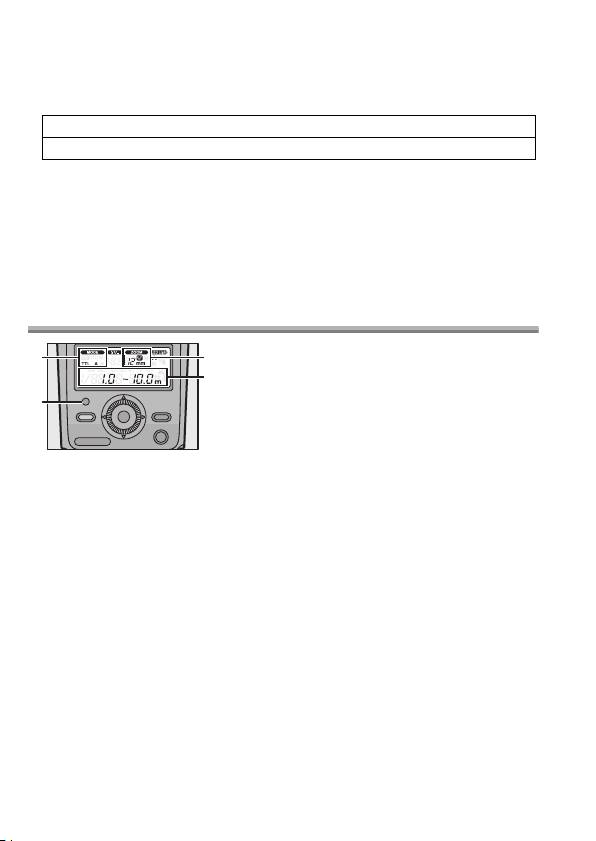

Toma
1 Modo de flash
2 Ángulo de iluminación
Se visualiza de acuerdo con la longitud focal de
la lente.
3 Lámpara [AUTO CHECK]
4 Rango de trabajo de la luz
1 Use los controles de la cámara para elegir el modo del flash.
Vea las instrucciones de funcionamiento de la cámara para obtener más
información.

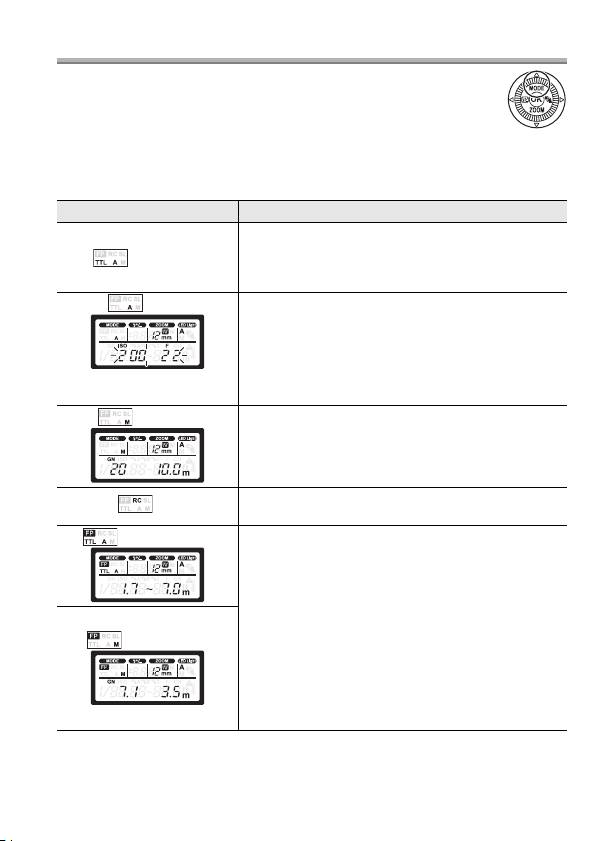

2 Elija un modo de flash.
“Modo de flash” (P67)
• La cámara y el flash intercambiarán información de la toma, y el rango de
trabajo del flash se mostrará en el panel de control.
3 Pulse el botón del obturador hasta la mitad.
• El rango del flash varía con los ajustes de la cámara (Sensibilidad ISO,
apertura y longitud focal de la lente).
4 Presione el botón del obturador el resto del trayecto hacia
abajo para tomar la imagen.
La unidad emite una luz en la exposición correcta si la lámpara [AUTO CHECK]
parpadea durante aproximadamente 5 segundos.
≥ Cuando se usa el flash, la luz del flash se puede bloquear con el cuerpo de la
lente, la visera de la lente, etc.
≥ Use el panel de gran angular para evitar la sobrexposición a rangos de menos de
1 m (3,3 pies) (P70).
66
VQT4Q07 (SPA)
VQT4Q07_PP_E_GK.book 66 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
VQT4Q07_PP_E_GK.book 67 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Modo de flash
Elija el modo del flash de acuerdo con las condiciones de toma y el sujeto.
1 Pulse el botón [MODE] (3).
2 Gire el disco para seleccionar un modo de flash.
• Mientas se selecciona [MANUAL] o [FP MANUAL], presionar el
botón [MODE] (3) le permite fijar el número de guía. Pulse de
nuevo [MODE] (3) para volver.
3 Presione el botón [OK].

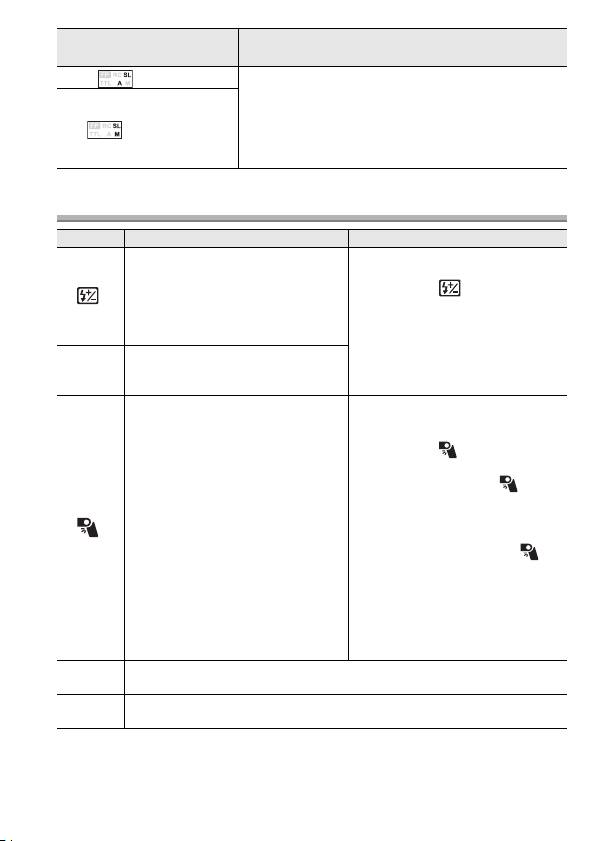

Pantalla del panel de control
Funcionamiento del control
La intensidad de la luz del flash se controla
automáticamente según la configuración de la cámara.
[ TTL AUTO]
El flash se ajustará basándose en el brillo tomado por
la lente de la cámara. Generalmente, use este modo
con una cámara con capacidad de comunicación.
[ AUTO]
El flash se ajustará en base al brillo capturado por
el sensor del flash en el flash. Si la cámara tiene
capacidad de comunicación, este modo se puede
usar solamente cuando la cámara es un modelo
compatible con AUTOMÁTICO.
Parpadea:
Fuera del rango de trabajo
del flash
[ MANUAL] En este modo, el flash se emite de acuerdo con el
ajuste del número de guía. El flash muestra el
rango óptimo, el cual se calcula basándose en el
número de guía y en los ajustes de la cámara.
El control inalámbrico está disponible con las
[RC]
cámara digitales Panasonic que admiten el modo
inalámbrico. (P69)
[ FP TTL AUTO] Disparo FP. Este modo le permite usar la fotografía
con flash incluso a velocidades del obturador más
rápidas que la velocidad de sincronización del flash
de la cámara.
≥ Se reduce la salida máxima, lo cual crea un
rango de trabajo del flash más pequeño. El rango
de trabajo del flash también disminuye con la
velocidad del obturador.
[ FP MANUAL]
[FP TTL AUTO]: El nivel del flash se fija
automáticamente.
[FP MANUAL]: El flash dispara en el número de
guía seleccionado. El flash muestra el rango
óptimo, el cual se calcula basándose en el número
de guía y en los ajustes de la cámara.
(SPA) VQT4Q07
67
VQT4Q07_PP_E_GK.book 68 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Pantalla del panel de control
Funcionamiento del control
[ SL AUTO] El flash se puede disparar de forma remota en
sincronización con el flash disparado desde otras
unidades.
[SL AUTO]: El nivel del flash se fija
[ SL MANUAL]
automáticamente.
[SL MANUAL]: El flash se dispara en el número de
guía seleccionado.
Funciones del botón
Botón Función Uso
Ajuste el nivel del flash a w5 EV.
Este valor se combina con ajustes
1 Pulse [ ] (2) o [ZOOM]
[]
en la compensación del flash
(4).
realizados con la cámara.
2 Gire el disco para
Ajuste el ángulo de iluminación
seleccionar el valor, luego
[ZOOM]
manualmente. [M] aparece en la
presione el botón [OK].
pantalla.
1 Antes de la toma, fije la luz
LED en [M].
“Otros ajustes” (P70)
2 Pulse [ ] (1) para
encender la luz LED. Pulse
de nuevo [ ] (1) para
apagar la luz LED. Para ver
Encienda o apague manualmente
[]
el ajuste del brillo, mantenga
la luz LED.
pulsado [ ] (1) durante
2 segundos mientras la luz
LED está encendida.
≥ El flash y la batería se pueden
calentar si deja la luz LED
encendida, pero esto no es una
falla.
[
TEST/
Para disparar un flash de prueba, pulse el botón [TEST/CHARGE]
CHARGE
]
mientras se ilumina la lámpara [TEST/CHARGE].
[BACK
La luz de fondo del panel de control se ilumina durante 15 segundos.
LIGHT]
68
VQT4Q07 (SPA)

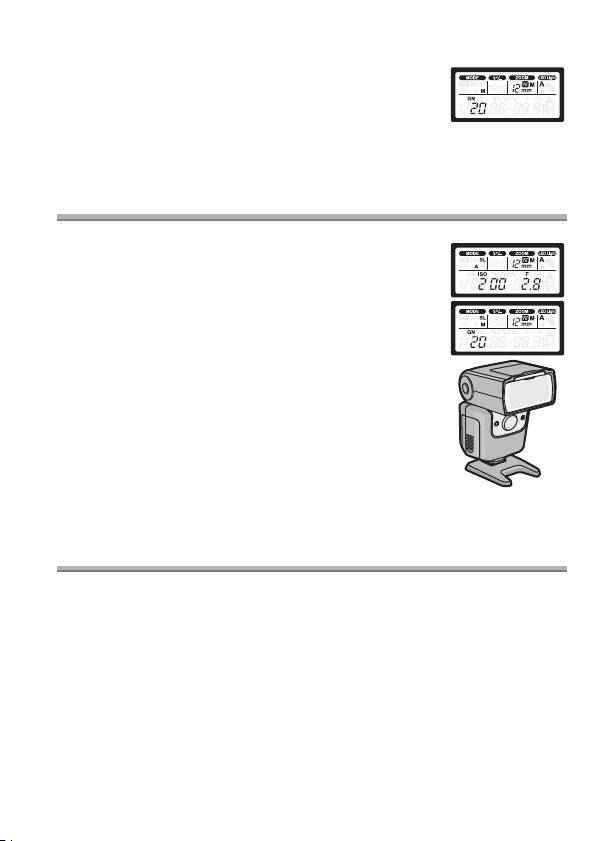

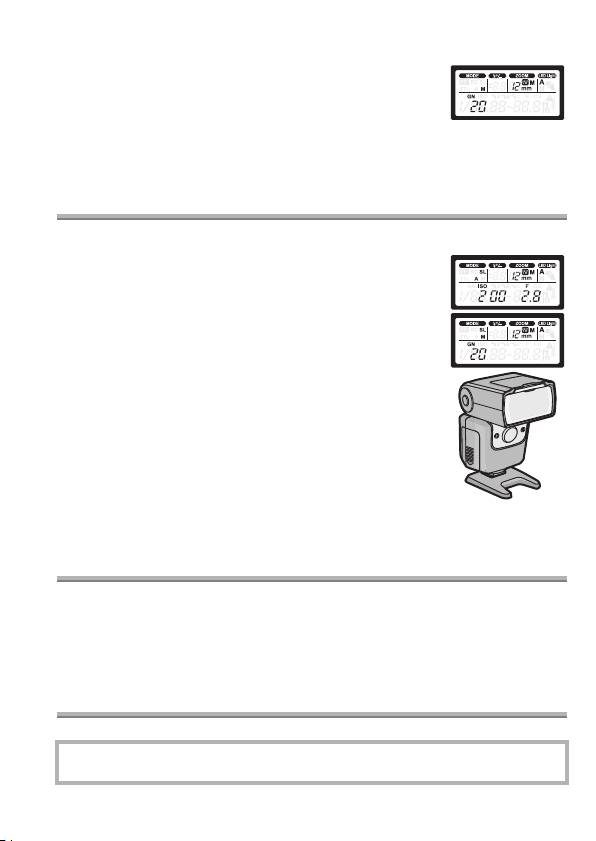

Ajustes del flash inalámbrico
El control inalámbrico está disponible con cámaras digitales Panasonic que
admiten el modo inalámbrico. Vea las instrucciones de funcionamiento de la
cámara digital para conocer el funcionamiento de la cámara digital durante la toma
del flash inalámbrico.
1 Fije la cámara en el modo inalámbrico.
2 Fije el flash en el modo [RC].
“Modo de flash” (P67)
• Cuando se selecciona [RC], presionar el botón [MODE]
(3) le permite fijar un canal. Pulse de nuevo el botón [MODE] (3) para volver.
3 Use el flash para seleccionar el canal y el grupo.
“Otros ajustes” (P70)
Fije la cámara y el flash al mismo canal.
Canal
La cámara puede realizar los ajustes del flash de forma separada
para hasta 3 grupos, elija el grupo al que pertenece el flash.
Grupo
El modo de disparo, el ajuste del flash y el ajuste manual del flash se pueden fijar
para cada grupo al hacer funcionar la cámara.
Colocación de las unidades flash
inalámbricas
Como se realiza la comunicación con la emisión de flash de la cámara, el rango de
posicionamiento del flash varía según la cámara. Consulte las instrucciones de
funcionamiento de la cámara para obtener más detalles sobre el rango de
posicionamiento del flash.
1 Coloque el pedestal suministrado.
• Deslice la palanca de bloqueo en la dirección opuesta a la
indicada por el icono [LOCK
1
] (
1
) y deslice el flash en el
pedestal hasta que haga clic de manera segura en el lugar (
2
).
• Deslice la palanca de bloqueo hacia la posición [LOCK
1] para asegurar el flash en el lugar.
• Para sacar el flash, deslice el pestillo en la dirección
opuesta a la flecha [LOCK1] y deslícelo desde el pedestal.
2 Coloque el flash con un sensor inalámbrico
(A) mirando hacia la cámara.
Realice una toma de prueba luego de ubicar.
≥ Recomendamos usar un solo grupo de hasta tres unidades
de flash remotas.
≥ El flash puede no disparar debido al ángulo o distancia
entre la cámara y el objeto.
(SPA) VQT4Q07
69
VQT4Q07_PP_E_GK.book 69 ページ ２０１２年１０月２３日 火曜日 午前９時３９分

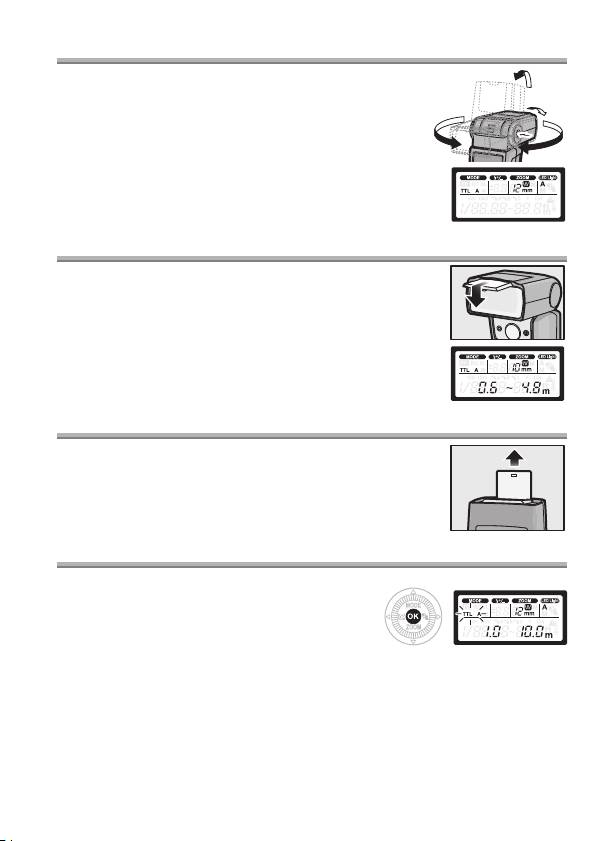

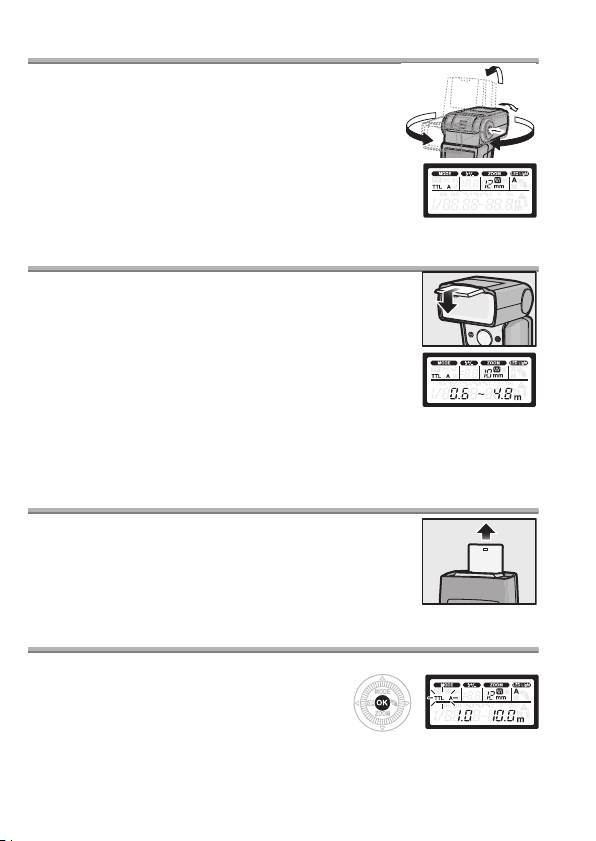

Arreglo del ángulo de irradiación
Apunte el cabezal del flash hacia la pared o techo para
una fotografía con rebote del flash. El área iluminada en
rangos de 0,5 m (1,6 pies) a 1,0 m (3,3 pies) no será
correcta, apunte el flash hacia abajo.
Al presionar el botón de liberación de
rebote, gire la sección de emisión de luz
hacia arriba/abajo y derecha/izquierda.
Uso del panel de gran angular
Use el panel de gran angular incorporado para una fotografía
con flash cuando la longitud focal de la lente es de más de
12 mm de ancho.
Deslice hacia afuera el panel de gran angular y
colóquelo en el cabezal del flash.
≥ La pantalla del rango estimado cambia cuando se usa el
panel de gran angular.
≥ El ángulo de iluminación se puede fijar a 10 mm y 8 mm
solamente.
≥ No incline el panel de gran angular hacia arriba.
≥
La pantalla ZOOM parpadeará si la lente tiene una longitud focal de 12 mm o más.
Uso de la placa de reflejo ocular
Reflejar la luz del flash le permite realizar una toma con el efecto
de reflejo ocular, el cual refleja la luz en los ojos de los modelos.
Deslice hacia afuera la placa de reflejo ocular.
Apunte el flash directamente hacia arriba con la placa hacia
el sujeto.
Otros ajustes
Las siguientes opciones se pueden seleccionar en el panel de control.
1 Presione el botón [OK].
Un elemento parpadeará en el panel de control.
2Pulse 3/4/2/1 para resaltar los
elementos.
3 Gire el disco para seleccionar el
ajuste, luego presione el botón [OK].
70
VQT4Q07 (SPA)
90º
7º
180º
180º
VQT4Q07_PP_E_GK.book 70 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
VQT4Q07_PP_E_GK.book 71 ページ ２０１２年１０月２３日 火曜日 午前９時３９分

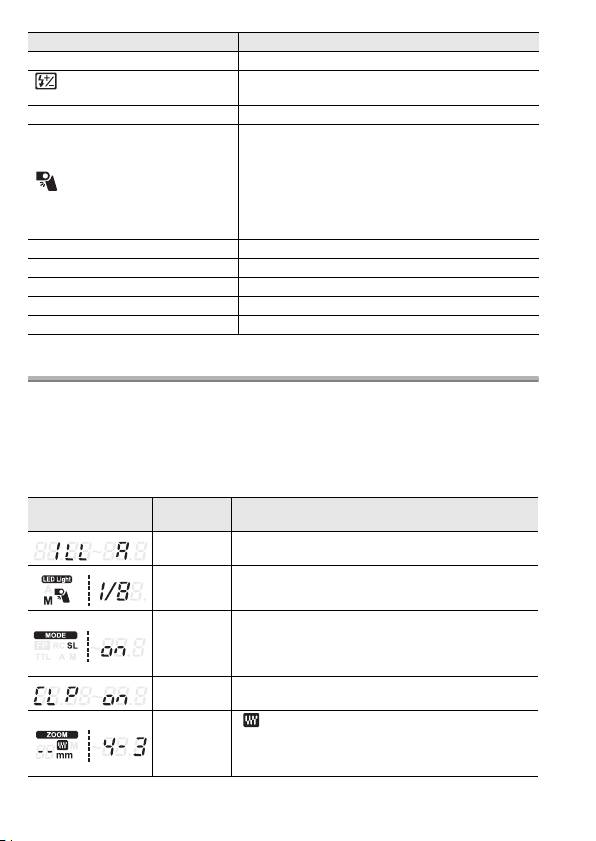

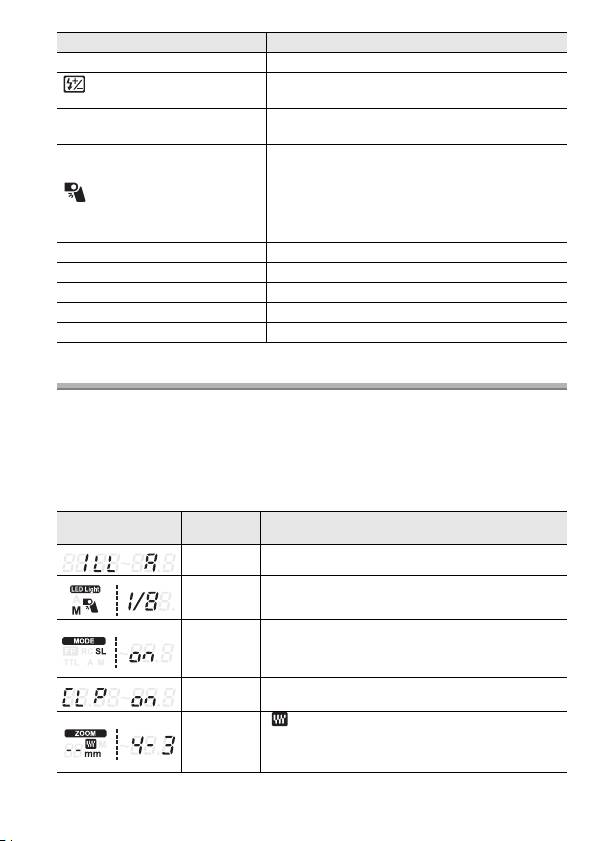

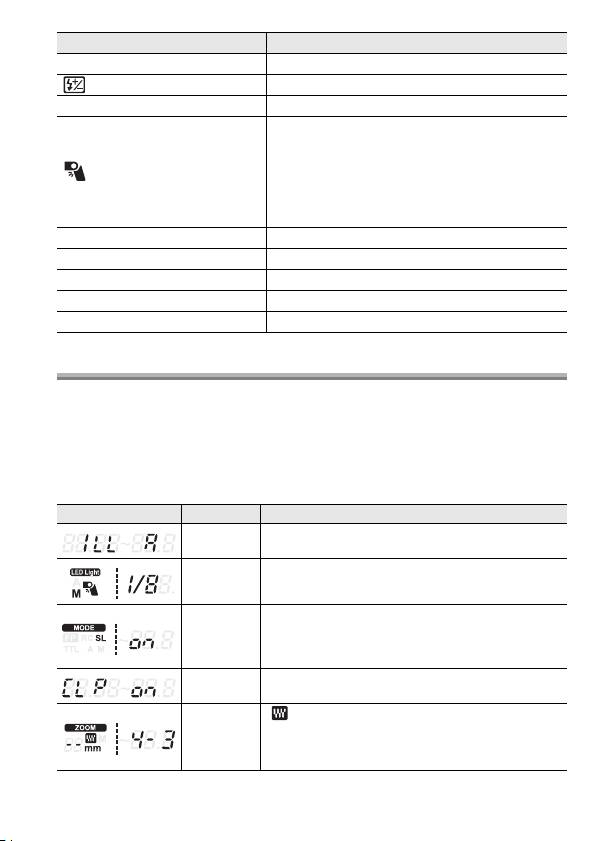

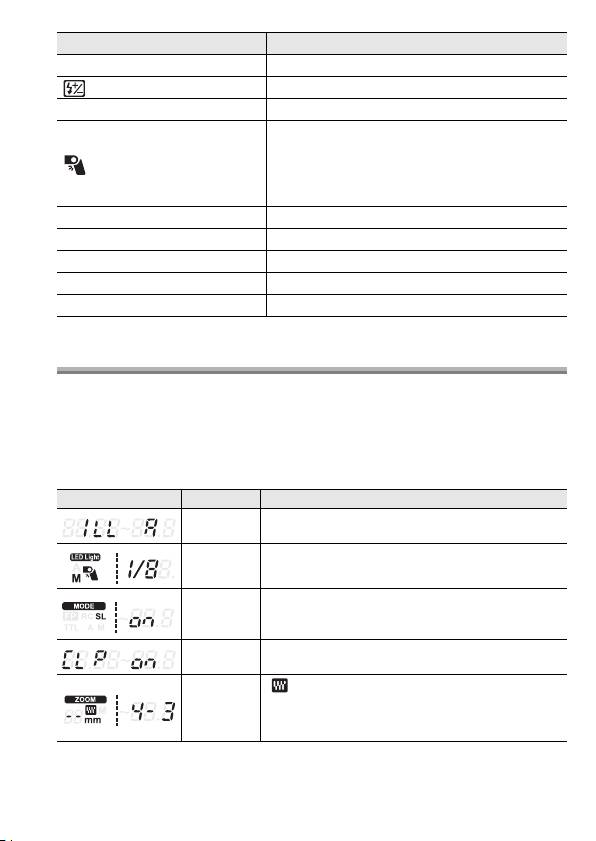

Opción Descripción
MODO (modo de flash) P67
(Ajuste de intensidad del flash)
P68
ZOOM (ángulo de iluminación) P68
Elija si iluminar el LED de forma manual o
automática.
[A]: se ilumina automáticamente según se
(Luz LED)
requiera.
[M]: se ilumina cuando se presiona el botón de
la luz LED.
Ninguno: no se ilumina.
GN (número de guía) Ajuste el nivel del flash.
Sensibilidad ISO Ajuste la sensibilidad ISO.
Grupo Elija un grupo para el modo [RC]. (P69)
Apertura Ajuste la apertura.
Canal Elija un canal para el modo [RC]. (P69)
Ajustes personalizados
Personalice los ajustes para una facilidad de uso mejorada.
1 Mantenga presionado el botón [OK] durante más de 2 segundos.
El flash entrará en el modo de ajustes personalizados.
2Pulse 3/4 para resaltar los elementos.
3 Gire el disco para cambiar el elemento resaltado.
4 Mantenga presionado el botón [OK] durante más de
2 segundos para finalizar los ajustes.
Panel de control Opción Descripción
Lámpara de
[A]: controlado por la cámara.
ayuda AF
[OFF]: no se ilumina.
[1/1] a [1/16]: Ajuste el brillo del LED.
Brillo del
LED
[ON]: la pantalla de control de flash muestra el
Flash
modo de esclavo.
esclavo
[OFF]: la pantalla de control de flash no
muestra el modo de esclavo.
Cable del
[ON]: cable del flash no usado.
flash
[OFF]: cable del flash usado.
[]:
Muestra los valores para la lente de
Pantalla
FOUR THIRDS.
del zoom
Ninguno: muestra los valores equivalentes a
una cámara de película de 35 mm.
(SPA) VQT4Q07
71
VQT4Q07_PP_E_GK.book 72 ページ ２０１２年１０月２３日 火曜日 午前９時３９分

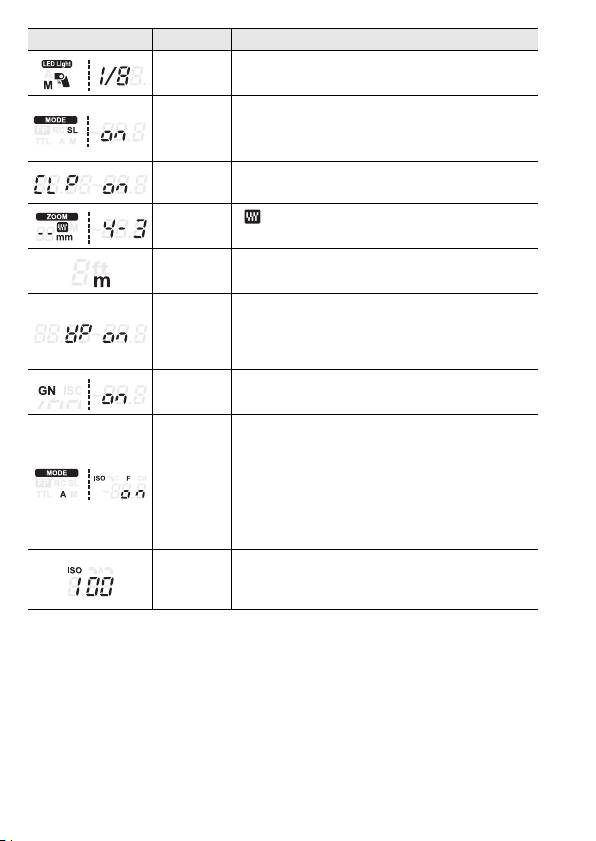

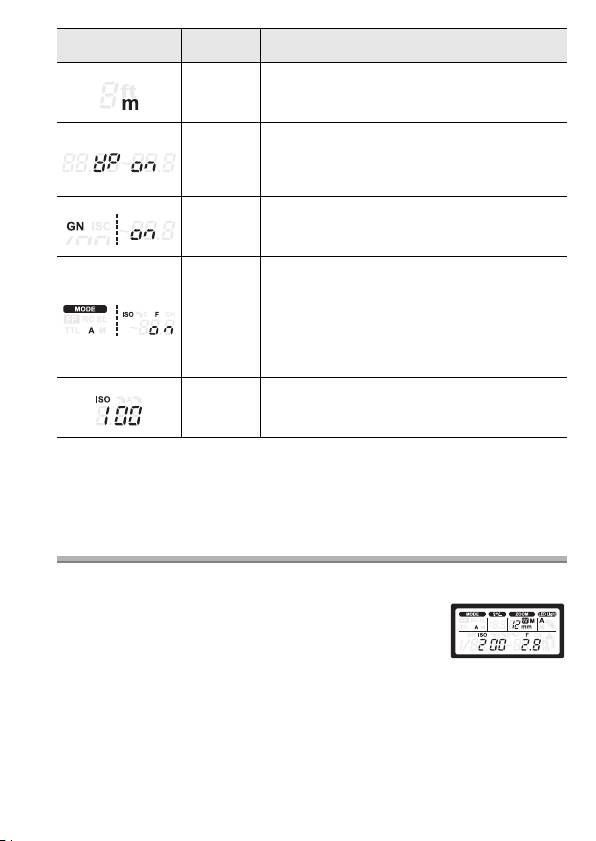

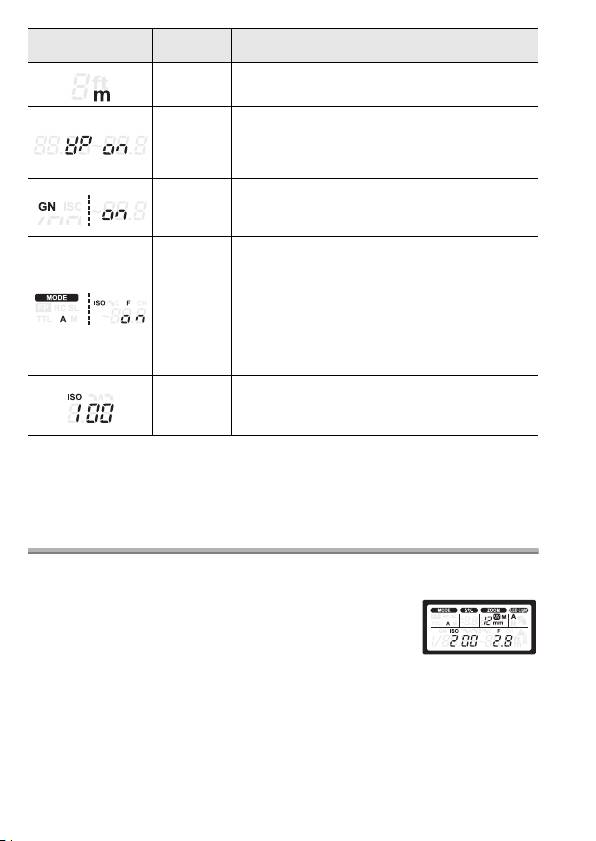

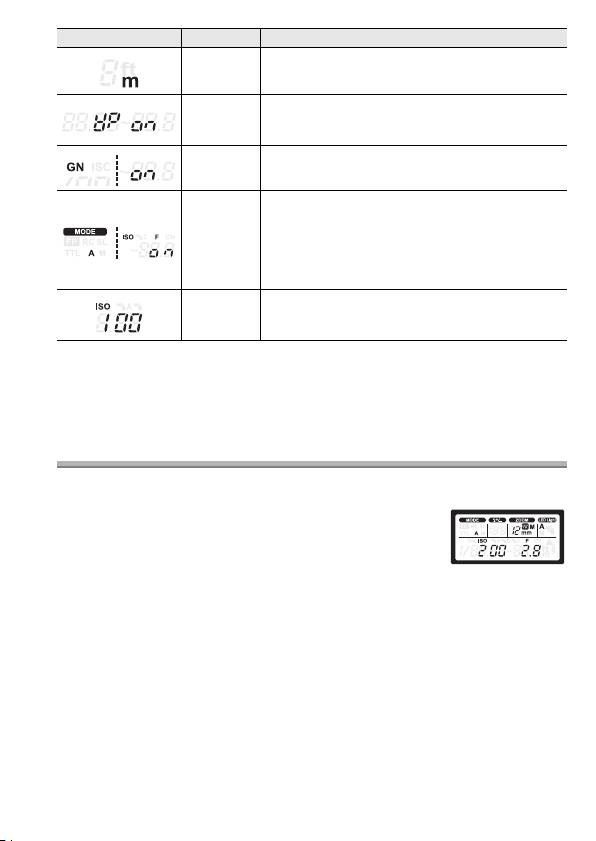

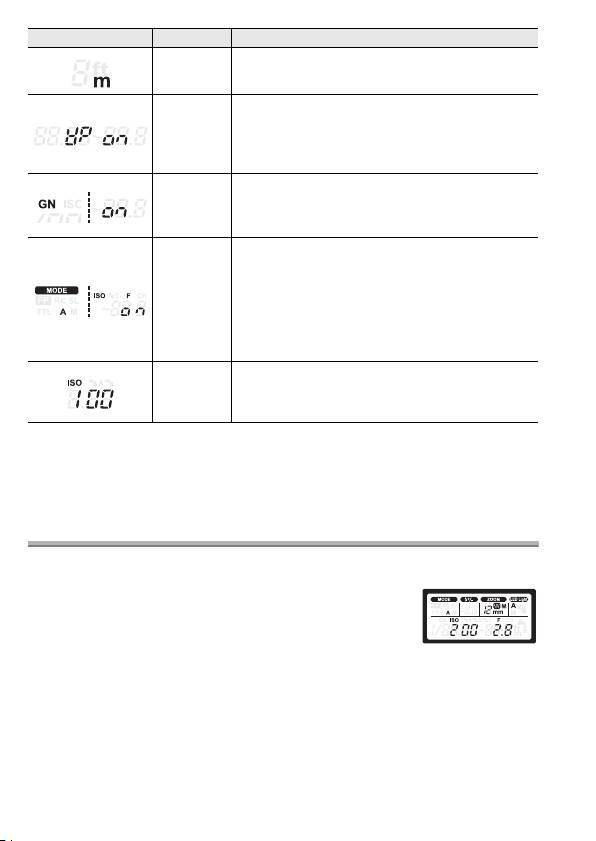

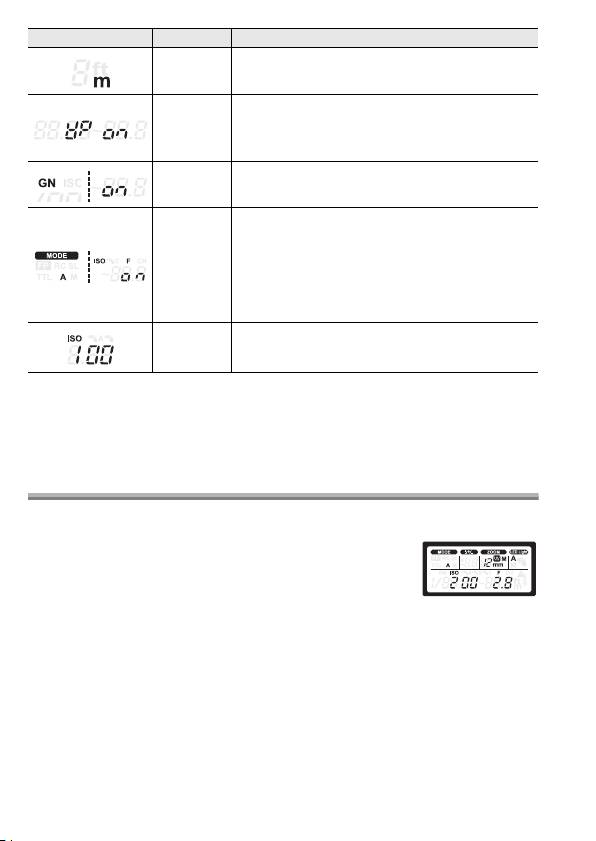

Panel de control Opción Descripción
[m]: distancias visualizadas en metros.
Unidades
[ft]: distancias visualizadas en pies.
de distancia
[ON]: el flash detecta la posición del panel de
Detección
gran angular. El ángulo de iluminación se ajusta
del panel
automáticamente.
de gran
[OFF]: el flash no detecta la posición del panel
angular.
de gran angular.
[ON]: la salida del flash se muestra como un
Visualización
número de guía.
del número
[OFF]: la salida del flash se muestra como un
de guía
valor relativo.
[ON]: la sensibilidad ISO y la apertura se ajustan
para que coincidan con la cámara.
[OFF]: la sensibilidad ISO y la apertura del flash
Detección
se pueden ajustar con el disco.
de la luz
≥ Eso solamente se puede usar para las
automática
cámaras digitales con funciones de
comunicación. (Solamente cuando el modo del
flash se fija en el modo [AUTO] o [SL AUTO].)
[25] a [3200]: muestra la sensibilidad ISO
Visualización
cuando se selecciona [AUTO] como el modo de
de ISO
flash para las cámaras que no se pueden
automática
comunicar con la unidad de flash.
∫
Restablecer los ajustes personalizados a los ajustes personalizados
Mantenga presionado el botón [OK] y el botón [BACK LIGHT] durante más de
2 segundos.
El panel de control parpadeará una vez cuando los ajustes se restablezcan.
La visualización de la unidad de distancia no vuelve al ajuste predeterminado.

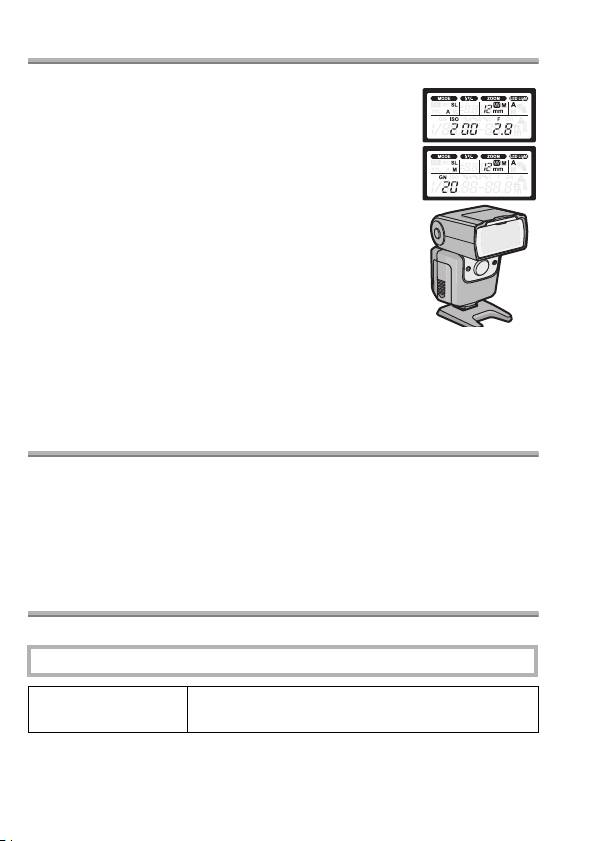

Cámara sin funciones de comunicación
∫ AUTO
Fije la apertura y la sensibilidad ISO a los valores seleccionados con la cámara.
1 Ajuste el modo de flash a [AUTO].
“Modo de flash” (P67)
• Cuando se selecciona [AUTO], presionar el botón
[MODE] (3) le permite fijar la apertura. Pulse de nuevo
el botón [MODE] (3) para volver.
2 Coincida la posición del zoom con la longitud focal de la lente.
“[ZOOM]” (P68)
3 Ajuste la apertura y la sensibilidad ISO.
“Otros ajustes” (P70)
Si los valores seleccionados están fuera del rango de trabajo del flash, [ISO] y [F]
parpadearán en la pantalla. La lámpara [AUTO CHECK] parpadea durante
aproximadamente 5 segundos después de que se libera el obturador para mostrar
que el que flash se disparó correctamente.
72
VQT4Q07 (SPA)
VQT4Q07_PP_E_GK.book 73 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
∫ MANUAL
Elija el número de guía.
1 Ajuste el modo de flash a [MANUAL].
“Modo de flash” (P67)
2 Coincida la posición del zoom con la
longitud focal de la lente.
“[ZOOM]” (P68)
3 Fije el número de guía.
“Otros ajustes” (P70)

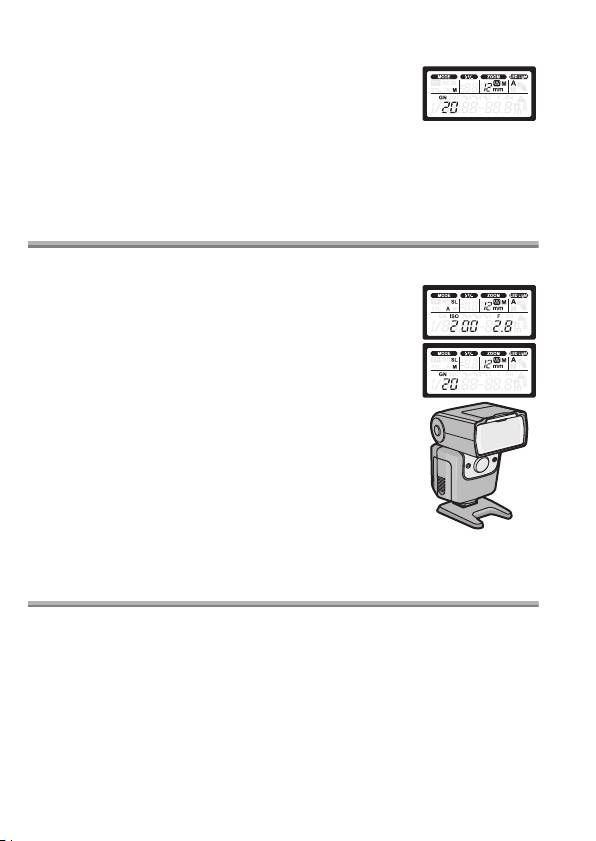

Modo de esclavo
El flash se puede disparar de forma remota en sincronización con el flash
disparado desde otras unidades.
1 Fije el modo de flash en [SL AUTO] o [SL
MANUAL].
“Modo de flash” (P67)
Realice otros ajustes del flash para el modo [AUTO] o
[MANUAL].
“Cámara sin funciones de comunicación” (P72)
2 Ubique el flash.
El método de posicionamiento del flash es el mismo que
en el modo inalámbrico.
“Colocación de las unidades flash inalámbricas” (P69)
Consulte las instrucciones de funcionamiento de la
cámara para conocer detalles sobre el rango de
posicionamiento del flash.
• Fije el modo del flash de la cámara a manual el cual no
dispara el flash previo. Si la cámara dispara el flash previo,
el flash externo se sincroniza con el flash previo de la
cámara y no puede disparar la luz del flash correctamente.
• El flash puede disparar en respuesta a las unidades de flash usadas por otros
fotógrafos.
Precauciones para el uso
∫ Acerca de la unidad
No traslade la unidad cuando todavía está colocado en el cuerpo de la cámara.
∫ Acerca de las baterías
Asegúrese de sacar las baterías cuando no va a usar la unidad durante un
período de tiempo prolongado.
Especificaciones
Las especificaciones están sujetas a cambio sin previo aviso.
Requerimientos de
energía:
CC 6,0 V
(SPA) VQT4Q07
73
VQT4Q07_PP_E_GK.book 74 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Baterías
Baterías alcalinas secas LR6/AA
k
4/
recomendadas para el
Baterías de hidruro metálico de níquel H
R6/AA
uso
recargables (Ni-MH)
k 4
Tiempo de carga
Aproximadamente 2,0 segundos: baterías secas
(desde el flash
alcalinas
LR6/AA
completo hasta que la
Aproximadamente 1,5 segundos: baterías de hidruro
lámpara [TEST/
metálico de níquel recargables H
R6/AA
CHARGE] se ilumina)
Período de disparo
Aproximadamente 1/20000 segundos a
1/500 segundos
(Varía según la intensidad del flash, disparo FP excluido.)
Cantidad de disparos
Aproximadamente 250 disparos del flash:
baterías
del flash
secas alcalinas
LR6/AA
(con flash completo)
Aproximadamente 350 disparos del flash: baterías de
hidruro metálico de níquel recargables H
R6/AA
(mín.
1900, tipo mAh)
(Difiere según las condiciones de la fotografía).
Lámpara de ayuda AF
Distancia eficaz: aproximadamente 1 m (3,3 pies) a 5 m
(16 pies)
(Difiere según la cámara digital y el tipo de lente usada)
Modos de flash TTL AUTO/AUTO/MANUAL/FP TTL AUTO/
FP MANUAL/SL AUTO/SL MANUAL/RC
Número de guía 36 (ISO100), 12 (ISO100: cuando se usa el panel de
gran angular)
Ángulo de iluminación Cubre el ángulo de visión de la lente de 12 a 42 mm
(equivalente a una cámara de película de 35 mm: 24 a
85 mm)
(Con el panel de gran angular: lente de 8 mm, equivalente
a una cámara de película de 35 mm: 16 mm)
Dimensiones
Aproximadamente 62,0 mm (Ancho)
k
104,0 mm
(Alto)
k
98,0 mm (Profundidad)
[2,441 pulg.
(Ancho)
k
4,095 pulgada
(Alto)
k
3,858 pulg.(Profundidad)]
(sin incluir las piezas salientes)
Masa
Aproximadamente 376
g
/0,829 lb (incluidas las baterías)
Aproximadamente 257 g/0,567 lb (unidad principal)
Temperatura de
0 °C a 40 °C (32 °F a 104 °F)
funcionamiento
Humedad de
10%RH a 80%RH (sin condensación)
funcionamiento
Para Estados Unidos
Panasonic Consumer Marketing Company of North America,
Division of Panasonic Corporation of North America
One Panasonic Way, Secaucus, NJ 07094
Impreso en China
74
VQT4Q07 (SPA)
VQT4Q07_PP_E_GK.book 75 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
ITALIANO
Istruzioni d’uso
FLASH
Grazie per aver acquistato un prodotto Panasonic.
Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e
conservare questo manuale per usi futuri.
Indice
Informazioni per la sua vostra
Impostazioni del flash wireless......84
sicurezza....................................... 75
Posizionamento di flash
Precauzioni ................................... 78
wireless ......................................... 84
Accessori in dotazione.................. 78
Fissaggio dell'angolo di
Nome dei componenti................... 79
irradiazione....................................85
Pannello di controllo...................... 79
Utilizzo del diffusore
Scatto continuo ............................. 79
grandangolare ...............................85
Preparazione della batteria
Utilizzo del pannello riflettente.......85
(opzionale) .................................... 80
Altre impostazioni .......................... 85
Caricamento delle batterie ............ 80
Impostazioni personalizzate .......... 86
Installazione sulla fotocamera....... 80
Fotocamera senza funzioni di
Accensione del flash ..................... 80
comunicazione .............................. 87
Scatto............................................ 81
Modalità Servo .............................. 88
Modalità del flash.......................... 82
Precauzioni per l’uso ..................... 88
Funzioni dei pulsanti ..................... 83
Specifiche......................................89
Informazioni per la sua sicurezza
ATTENZIONE!
Per ridurre il rischio di incendi, folgorazioni o danni al prodotto,
• Non installare o posizionare questa unità in librerie, armadietti o altri spazi
confinati. Accertarsi che l’unità sia ben ventilata.
(ITA) VQT4Q07
75
VQT4Q07_PP_E_GK.book 76 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
∫ Le batterie
PRECAUZIONE
• Se la batteria viene sostituita in modo non corretto esiste il pericolo di esplosione.
Sostituire solo con il tipo raccomandato dal produttore.
• Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e
chiedere informazioni sul metodo corretto di smaltimento.
• Non scaldare e non esporre alla fiamma.
• Non lasciare la batteria/le batterie per molto tempo in un’automobile, esposte alla luce
solare diretta e con le portiere e i finestrini chiusi.
• Se si utilizzano batterie ricaricabili, si consigliano batterie ricaricabili
prodotte da Panasonic.
76
VQT4Q07 (ITA)
VQT4Q07_PP_E_GK.book 77 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
-Se vedete questo simbolo-
Informazioni per gli utenti sullo smaltimento di apparecchiature
elettriche ed elettroniche obsolete (per i nuclei familiari privati)
Questo simbolo sui prodotti e/o sulla
documentazione di accompagnamento significa che
i prodotti elettrici ed elettronici usati non devono
essere mescolati con i rifiuti domestici generici.
Per un corretto trattamento, recupero e riciclaggio,
portare questi prodotti ai punti di raccolta designati,
dove verranno accettati gratuitamente. In
alternativa, in alcune nazioni potrebbe essere
possibile restituire i prodotti al rivenditore locale, al
momento dell’acquisto di un nuovo prodotto
equivalente.
Uno smaltimento corretto di questo prodotto
contribuirà a far risparmiare preziose risorse ed
evitare potenziali effetti negativi sulla salute umana
e sull’ambiente, che potrebbero derivare, altrimenti, da uno
smaltimento inappropriato. Per ulteriori dettagli, contattare la propria
autorità locale o il punto di raccolta designato più vicino.
In caso di smaltimento errato di questo materiale di scarto, potrebbero
venire applicate delle penali, in base alle leggi nazionali.
Per gli utenti aziendali nell’Unione Europea
Qualora si desideri smaltire apparecchiature elettriche ed elettroniche,
contattare il rivenditore o il fornitore per ulteriori informazioni.
Informazioni sullo smaltimento in nazioni al di fuori dell’Unione
Europea
Questo simbolo è valido solo nell’Unione Europea.
Qualora si desideri smaltire questo prodotto, contattare le autorità locali
o il rivenditore e chiedere informazioni sul metodo corretto di
smaltimento.
(ITA) VQT4Q07
77
Precauzioni
≥ Questo è il flash esterno per fotocamere digitali Panasonic (in seguito chiamato
flash). Quando si utilizza questo flash con una fotocamera digitale che supporta
la modalità wireless, è possibile scattare con un flash wireless. Le funzioni
disponibili cambiano a seconda della fotocamera digitale utilizzata. Per le
fotocamere digitali corrispondenti, visitare il nostro sito web.
http://panasonic.jp/support/global/cs/dsc/
(Questo sito è solo in inglese.)
∫ Utilizzo dell'unità
≥ Non sottoporre l'unità a forti vibrazioni o impatti. Così facendo si possono
causare non solo dei malfunzionamenti nell'unità ma anche la rottura della testa
del flash.
≥ Sabbia e polvere possono provocare il malfunzionamento dell'unità.
Quando si utilizza l'unità in ambienti quali una spiaggia, prendere le
precauzioni necessarie a proteggerla dalla sabbia e dalla polvere.
≥ Questa unità non è impermeabile né alla polvere né agli schizzi. Qualora
l'unità venisse raggiunta da goccioline d'acqua, rimuovere queste ultime
con un panno asciutto. Qualora l'unità non funzionasse correttamente,
consultare il proprio rivenditore o Panasonic.
≥ Consultare le istruzioni per l’uso della fotocamera digitale.
Accessori in dotazione
[Controllo da effettuare al momento del disimballo dell'unità]
Quando si rimuove l'unità dalla scatola di imballaggio, controllare che siano
presenti l'unità principale e i relativi accessori in dotazione; controllarne inoltre
l'aspetto esterno e la funzionalità, per verificare che non abbiano subito danni
durante la distribuzione e il trasporto.
Qualora si riscontrino problemi, contattare il rivenditore prima di utilizzare il
prodotto.
I codici dei prodotti sono aggiornati ad ottobre 2012. È possibile che subiscano
delle modifiche.
1 Custodia del flash
2 Supporto del flash
≥ Le batterie sono opzionali.
78
VQT4Q07 (ITA)
12
VFC4916 VFB0243
VQT4Q07_PP_E_GK.book 78 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Nome dei componenti
1 Diffusore grandangolare
: Pulsante [OK]
2 Testa del flash
; Pulsante di sblocco della rotazione
3 Sensore wireless
< Pulsante [BACK LIGHT]
4 Luce di ausilio AF/luce LED
= Pulsante [ON/OFF]
5 Sensore del flash
> Leva di bloccaggio
6 Pannello riflettente
? Selettore
7 Pannello di controllo
a (2): Pulsante di regolazione
8 Spia [AUTO CHECK]
dell'intensità del flash
9 Pulsante/spia [TEST/CHARGE]
b (3): Pulsante [MODE]
c (1): Pulsante della luce LED
d (4): Pulsante [ZOOM]
Pannello di controllo
1 Scatto FP
9 Sensibilità ISO
2
Modalità del flash
: Gruppo modalità
3 Numero guida
RC
(GN)
; Apertura (F)
4 Regolazione
< Canale modalità
dell'intensità del
RC
flash
= Segnale della
5 Valore dello
temperatura
ZOOM
> Unità di misura
6 FOUR THIRDS
della distanza
7 Modalità dello
zoom
8 Luce LED
Scatto continuo
È possibile che il flash si surriscaldi quando viene utilizzato a lungo in successione,
provocando danni o malfunzionamenti. Il flash dovrebbe essere utilizzato non più
di 10 volte in successione ad intervalli di 2,5 secondi, dopo i quali dovrebbe essere
lasciato inutilizzato per almeno 10 minuti.
(ITA) VQT4Q07
79
b
a
c
d
VQT4Q07_PP_E_GK.book 79 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Preparazione della batteria (opzionale)
Scegliere tra le seguenti batterie:
≥ Batterie secche alcaline LR6/AA (x 4)
≥ Batterie al nichel-idruro metallico ricaricabili HR6/AA (Ni-MH) (x 4)
Non è possibile utilizzare batterie secche al manganese R6/AA.
Si consiglia l'utilizzo di batterie prodotte da Panasonic.
Caricamento delle batterie
≥ Utilizzare batterie secche alcaline o batterie al
nichel-idruro metallico ricaricabili.
1 Far scorrere il coperchio della
batteria per aprirlo.
2 Inserire le batterie con la polarità
[r]/[s] corretta.
3 Chiudere il coperchio della batteria
facendolo scorrere saldamente finché è possibile.
Installazione sulla fotocamera
Controllare che sia la fotocamera sia il flash siano spenti. Installare o rimuovere il
flash mentre il flash o la fotocamera sono accesi può causare un malfunzionamento.
1 Far scorrere la leva di bloccaggio
nella direzione opposta a quella
indicata dall'icona [LOCK 1] (1).
2 Far scorrere il flash nell'apposito
adattatore finché non scatta
completamente nella corretta
posizione (2).
3 Far scorrere la leva di bloccaggio in posizione [LOCK 1] (3).
≥ Per rimuovere il flash, far scorrere la leva di bloccaggio nella direzione opposta a
quella indicata dalla freccia su [LOCK1].
Accensione del flash
Installare il flash sulla fotocamera e quindi accendere la fotocamera.
1 Spia [AUTO CHECK]
2 Spia [TEST/CHARGE]
3 Pannello di controllo
4 Pulsante [ON/OFF]
80
VQT4Q07 (ITA)
VQT4Q07_PP_E_GK.book 80 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Premere il pulsante [ON/OFF].
≥ Il display del pannello di controllo si accende.
≥
Per spegnere il flash, premere di nuovo il pulsante [ON/OFF].
≥ Sostituire le batterie se la spia [TEST/CHARGE] non si accende dopo:
30 secondi (Batterie secche alcaline)
10 secondi (Batterie al nichel-idruro metallico ricaricabili)
≥ Se la spia [TEST/CHARGE] e la spia [AUTO CHECK] lampeggiano
contemporaneamente, significa che le batterie si stanno esaurendo. Sostituire le
batterie. L'utilizzo di batterie considerevolmente esaurite può provocare
malfunzionamenti.
≥ Il flash entra in modalità Sleep ogni volta che la fotocamera entra in modalità
Sleep.
≥ Se non si eseguono operazioni per circa 60 minuti, il flash si spegnerà
automaticamente. Premere il pulsante [ON/OFF] per riaccenderlo.
≥ È possibile che venga emesso un suono oscillante durante la ricarica del flash,
ma non si tratta di un malfunzionamento.
Scatto
1 Modalità del flash
2 Angolo di illuminazione
Visualizzato in base alla lunghezza focale
dell'obiettivo.
3 Spia [AUTO CHECK]
4 Distanza utile della luce
1 Utilizzare i controlli della fotocamera per scegliere la
modalità del flash.
Per maggiori dettagli, vedere le istruzioni per l'uso della fotocamera.
2 Scegliere una modalità del flash.
“Modalità del flash” (P82)
• La fotocamera e il flash si scambiano informazioni sullo scatto e la distanza
utile del flash viene visualizzata nel pannello di controllo.
3 Premere parzialmente il pulsante di scatto dell’otturatore.
• La distanza utile del flash cambia a seconda delle impostazioni della
fotocamera (sensibilità ISO, apertura e lunghezza focale dell'obiettivo).
4 Premere il pulsante di scatto dell’otturatore fino in fondo per
riprendere l'immagine.
L'unità emette una luce con un'intensità tale da ottenere un'esposizione corretta
se la spia [AUTO CHECK] lampeggia per circa 5 secondi.
≥ Quando si utilizza un flash, è possibile che la luce del flash venga bloccata dal
corpo dell'obiettivo, dal paraluce, ecc.
≥ Utilizzare il diffusore grandangolare per evitare una sovraesposizione a distanze
inferiori a 1 m (P85).
(ITA) VQT4Q07
81
VQT4Q07_PP_E_GK.book 81 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
VQT4Q07_PP_E_GK.book 82 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Modalità del flash
Scegliere una modalità del flash in base alle condizioni del soggetto e
di scatto.
1 Premere il pulsante [MODE] (
3
).
2 Ruotare il selettore per selezionare una modalità del flash.
• Mentre è selezionato [MANUAL] o [FP MANUAL], se si preme il
pulsante [MODE] (3) è possibile impostare il numero guida. Premere di nuovo
[MODE] (3) per tornare indietro.
3 Premere il pulsante [OK].
Display del pannello di
Funzioni di controllo
controllo
L'intensità della luce del flash viene controllata
automaticamente a seconda delle impostazioni della
fotocamera. Il flash viene regolato a seconda della
[ TTL AUTO]
luminosità che passa attraverso l'obiettivo della
fotocamera. Utilizzare questa modalità con una
fotocamera con funzionalità di comunicazione.
[ AUTO]
Il flash viene regolato a seconda della luminosità
catturata dal sensore del flash sul flash. Se la
fotocamera presenta funzionalità di comunicazione,
è possibile utilizzare questa modalità solo quando
la fotocamera è un modello AUTO-compatibile.
Lampeggia:
Al di fuori della distanza
utile del flash
[ MANUAL] In questa modalità, il flash viene emesso a seconda
delle impostazioni del numero guida. Il flash mostra
la distanza ottimale, calcolata in base al numero
guida e alle impostazioni della fotocamera.
Il controllo wireless è disponibile per fotocamere
[ RC]
digitali Panasonic che supportano la modalità
wireless. (P84)
[ FP TTL AUTO] Scatto FP. Questa modalità permette di utilizzare il
flash per fotografare anche a una velocità
dell’otturatore maggiore della velocità di
sincronizzazione del flash della fotocamera.
≥ La potenza massima si riduce, portando a una
distanza utile del flash inferiore. La distanza utile
del flash diminuisce anche con la velocità
dell'otturatore.
[ FP MANUAL]
[FP TTL AUTO]: Il livello del flash viene impostato
automaticamente.
[FP MANUAL]: il flash scatta secondo il numero
guida selezionato. Il flash mostra la distanza
ottimale, calcolata in base al numero guida e alle
impostazioni della fotocamera.
82
VQT4Q07 (ITA)
VQT4Q07_PP_E_GK.book 83 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Display del pannello di
Funzioni di controllo
controllo
[ SL AUTO] È possibile attivare il flash a distanza in sincrono
con qualsiasi flash attivato da altre unità.
[SL AUTO]: Il livello del flash viene impostato
automaticamente.
[ SL MANUAL]
[SL MANUAL]: Il flash scatta a seconda del numero
guida selezionato.
Funzioni dei pulsanti
Pulsante Funzione Utilizzo
Regola il livello del flash fino a
w5 EV. Questo valore è
combinato con le regolazioni della
1 Premere [ ] (2) o
[]
compensazione del flash
[ZOOM] (4).
impostate utilizzando la
2 Ruotare il selettore per
fotocamera.
selezionare il valore, quindi
Regola l'angolo di illuminazione
premere il pulsante [OK].
[ZOOM]
manualmente. Sul display appare
[M].
1 Prima di scattare, impostare
la luce LED su [M].
“Altre impostazioni” (P85)
2 Premere [ ] (1) per
accendere la luce LED.
Premere di nuovo [ ] (1)
per spegnere la luce LED.
Accende o spegne manualmente
Per visualizzare le
[]
la luce LED.
impostazioni di luminosità
LED, tenere premuto [ ]
(1) per 2 secondi mentre la
luce LED è accesa.
≥ È possibile che il flash e le
batterie si scaldino se si tiene
la luce LED accesa, non si
tratta di un malfunzionamento.
[
TEST/
Per scattare un flash di prova, premere il pulsante [TEST/CHARGE]
CHARGE
]
mentre la spia [TEST/CHARGE] è accesa.
[BACK
La retroilluminazione del pannello di controllo si attiva per circa
LIGHT]
15 secondi.
(ITA) VQT4Q07
83
VQT4Q07_PP_E_GK.book 84 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Impostazioni del flash wireless
Il controllo wireless è disponibile su fotocamere digitali Panasonic che supportano
la modalità wireless. Vedere le istruzioni per l'uso della fotocamera digitale per
l'utilizzo della fotocamera digitale durante lo scatto con flash wireless.
1 Impostare la fotocamera in modalità wireless.
2 Impostare il flash sulla modalità [RC].
“Modalità del flash” (P82)
• Mentre è selezionato [RC], se si preme il pulsante
[MODE] (3) è possibile impostare un canale. Premere di
nuovo il pulsante [MODE] (3) per tornare indietro.
3 Utilizzare il flash per selezionare il canale e il gruppo.
“Altre impostazioni” (P85)
Impostare la fotocamera e il flash sullo stesso canale.
Canale
La fotocamera è in grado di regolare le impostazioni del flash
fino a 3 gruppi separatamente; scegliere il gruppo a cui
Gruppo
appartiene il flash.
La modalità di scatto, la regolazione del flash e la regolazione manuale del flash
possono essere impostate per ogni gruppo utilizzando la fotocamera.
Posizionamento di flash wireless
Dal momento che la comunicazione avviene con l'emissione del flash della
fotocamera, la distanza utile di posizionamento del flash varia a seconda della
fotocamera. Per maggiori dettagli sulla distanza utile di posizionamento del flash
vedere le istruzioni per l'uso della fotocamera.
1 Installazione del supporto in dotazione.
• Far scorrere la leva di bloccaggio nella direzione opposta
a quella indicata dall'icona [LOCK 1] (1) e far scorrere il
flash nel supporto finché non scatta completamente nella
corretta posizione (2).
• Far scorrere la leva di bloccaggio verso la posizione
[LOCK 1] per far scattare il flash nella corretta posizione.
• Per rimuovere il flash, far scorrere il meccanismo a scatto nella direzione
opposta a quella indicata dalla freccia su [LOCK 1] ed estrarre il flash dal
supporto.
2 Posizionamento del flash con il sensore
wireless (A) rivolto verso la fotocamera.
Dopo averlo posizionato, eseguire uno scatto di
prova.
≥ Si consiglia di utilizzare un singolo gruppo composto al
massimo da tre flash remoti.
≥ È possibile che il flash non scatti a causa dell'angolo o della
distanza tra la fotocamera e l'oggetto.
84
VQT4Q07 (ITA)
VQT4Q07_PP_E_GK.book 85 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Fissaggio dell'angolo di irradiazione
Puntare la testa del flash verso un muro o soffitto per
90º
fotografie con flash di rimbalzo. L'illuminazione dell'area a
7º
una distanza tra 0,5 m e 1,0 m non sarà corretta; puntare
180º
il flash verso il basso.
Premendo il pulsante di sblocco della
180º
rotazione, ruotare la sezione di emissione
della luce verso l'alto/il basso e verso
destra/sinistra.
Utilizzo del diffusore grandangolare
Utilizzare il diffusore grandangolare incorporato per fotografie
con il flash quando la lunghezza focale dell'obiettivo è
inferiore a 12 mm.
Estrarre il diffusore grandangolare e
posizionarlo sulla testa del flash.
≥ Il display della distanza utile stimata cambia quando si
utilizza il diffusore grandangolare.
≥ L'angolo di illuminazione può essere impostato solo su
10 mm e 8 mm.
≥ Non piegare verso l'alto il diffusore grandangolare.
≥ Il display dello ZOOM lampeggia se l'obiettivo ha una distanza focale di 12 mm o
superiore.
Utilizzo del pannello riflettente
Riflettendo la luce del flash è possibile scattare immagini con
un effetto riflettente, che riflette la luce negli occhi dei
soggetti.
Estrarre il pannello riflettente.
Puntare il flash direttamente verso l'alto con il pannello rivolto
verso il soggetto.
Altre impostazioni
È possibile selezionare le seguenti opzioni dal pannello di controllo.
1 Premere il pulsante [OK].
Una voce lampeggerà nel pannello di controllo.
2 Premere 3/4/2/1 per evidenziare
le voci.
3 Ruotare il selettore per selezionare l'impostazione, quindi
premere il pulsante [OK].
(ITA) VQT4Q07
85
VQT4Q07_PP_E_GK.book 86 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Opzionale Descrizione
MODE (modalità del flash) P82
(regolazione dell'intensità
P83
del flash)
ZOOM (angolo di illuminazione) P83
Scegliere se il LED si illumina
automaticamente o manualmente.
[A]: Si illumina automaticamente quando
(Luce LED)
richiesto.
[M]: Si illumina quando si preme il pulsante
della luce LED.
Nessuno: Non si illumina.
GN (numero guida) Regola il livello del flash.
Sensibilità ISO Regola la sensibilità ISO.
Gruppo Sceglie un gruppo per la modalità [RC]. (P84)
Apertura Regola l'apertura.
Canale Sceglie un canale per la modalità [RC]. (P84)
Impostazioni personalizzate
Personalizzare le impostazioni per aumentare la facilità di utilizzo.
1 Tenere premuto il pulsante [OK] per più di 2 secondi.
Il flash entrerà nella modalità delle impostazioni personalizzate.
2 Premere 3/4 per evidenziare le voci.
3 Ruotare il selettore per cambiare la voce evidenziata.
4 Tenere premuto il pulsante [OK] per più di 2 secondi per
terminare le impostazioni.
Pannello di
Opzionale Descrizione
controllo
Luce di
[A]: Controllata dalla fotocamera.
ausilio AF
[OFF]: Non si illumina.
Da [1/1] a [1/16]: Regola la luminosità del LED.
Luminosità
del LED
[ON]: Il display di controllo del flash mostra la
Servo
modalità servo.
flash
[OFF]: Il display di controllo del flash non
mostra la modalità servo.
Cavo del
[ON]: Non utilizza il cavo del flash.
flash
[OFF]: Utilizza il cavo del flash.
[]:
Visualizza i valori per un obiettivo FOUR
Display
THIRDS.
dello zoom
Nessuno: Visualizza i valori equivalenti per
fotocamera con pellicola 35 mm.
86
VQT4Q07 (ITA)
VQT4Q07_PP_E_GK.book 87 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Pannello di
Opzionale Descrizione
controllo
Unità di
[m]: Distanza visualizzata in metri.
misura
[ft]: Distanza visualizzata in piedi.
della
distanza
Rilevazione
[ON]: Il flash rileva la posizione del diffusore
del
grandangolare. L'angolo di illuminazione viene
diffusore
regolato automaticamente.
grandango
[OFF]: Il flash non rileva la posizione del
lare
diffusore grandangolare.
Display
[ON]: La potenza del flash viene visualizzata
del
come un numero guida.
numero
[OFF]: La potenza del flash viene visualizzata
guida
come un valore relativo.
[ON]: La sensibilità ISO e l'apertura vengono
regolate per adattarsi alla fotocamera.
[OFF]: È possibile regolare la sensibilità ISO e
Rilevamento
l'apertura del flash con il selettore.
della luce
≥
È possibile utilizzare questa opzione solo con
automatico
fotocamere digitali con funzioni di comunicazione.
(Solo quando la modalità del flash è impostata
sulla modalità [AUTO] o [SL AUTO].)
Da [25] a [3200]: Visualizza la sensibilità ISO
Display
quando [AUTO] è selezionato come modalità del
ISO
flash per fotocamere che non sono in grado di
automatico
comunicare con il flash.
∫
Riportare le impostazioni personalizzate alle impostazioni di default.
Tenere premuti contemporaneamente i pulsanti [OK] e [BACK LIGHT] per più
di 2 secondi.
Il pannello di controllo lampeggerà una volta quando le impostazioni vengono azzerate.
Il display delle unità di misura della distanza non torna alle impostazioni di default.
Fotocamera senza funzioni di comunicazione
∫ AUTO
Impostare l'apertura e la sensibilità ISO sui valori selezionati con la fotocamera.
1 Impostare la modalità del flash su [AUTO].
“Modalità del flash” (P82)
• Quando è selezionato [AUTO], se si preme il pulsante
[MODE] (3) è possibile impostare l'apertura. Premere di
nuovo il pulsante [MODE] (3) per tornare indietro.
2 Adattare la posizione dello zoom alla lunghezza focale dell'obiettivo.
“[ZOOM]” (P83)
3 Regolare l'apertura e la sensibilità ISO.
“Altre impostazioni” (P85)
Se i valori selezionati sono al di fuori della distanza utile del flash, [ISO] e [F]
lampeggeranno sul display. La spia [AUTO CHECK] lampeggia per 5 secondi dopo
che si rilascia l'otturatore per mostrare che il flash è scattato con successo.
(ITA) VQT4Q07
87
VQT4Q07_PP_E_GK.book 88 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
∫ MANUAL (MANUALE)
Scegliere il numero guida.
1 Impostare la modalità del flash su
[MANUAL].
“Modalità del flash” (P82)
2 Adattare la posizione dello zoom alla
lunghezza focale dell'obiettivo.
“[ZOOM]” (P83)
3 Impostare il numero guida.
“Altre impostazioni” (P85)
Modalità Servo
È possibile attivare il flash a distanza in sincrono con qualsiasi flash attivato da
altre unità.
1 Impostare la modalità del flash su [SL AUTO]
o [SL MANUAL].
“Modalità del flash” (P82)
Regolare le altre impostazioni del flash per le modalità
[AUTO] o [MANUAL].
“Fotocamera senza funzioni di comunicazione” (P87)
2 Posizionare il flash.
Il metodo di posizionamento del flash è lo stesso della
modalità wireless.
“Posizionamento di flash wireless” (P84)
Per maggiori dettagli sulla distanza utile di posizionamento
del flash, vedere le istruzioni per l'uso della fotocamera.
• Impostare la modalità del flash della fotocamera su
manuale in modo che non scatti il pre-flash. Se la
fotocamera scatta il pre-flash, il flash esterno si
sincronizza con il pre-flash della fotocamera e non
emette la luce del flash in modo corretto.
• È possibile che il flash scatti in risposta a flash utilizzati da altri fotografi.
Precauzioni per l’uso
∫ Informazioni sull'unità
Non trasportare l'unità quando è ancora installata sul corpo della fotocamera.
∫ Le batterie
Ricordarsi di rimuovere le batterie quando si prevede di non utilizzare l'unità
per un lungo periodo di tempo.
88
VQT4Q07 (ITA)
VQT4Q07_PP_E_GK.book 89 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Specifiche
È possibile che le specifiche subiscano delle modifiche senza preavviso.
Requisiti di
alimentazione:
CC 6,0 V
Batterie consigliate
Batterie secche alcaline LR6/AA
k
4/
Batterie al nichel-idruro metallico ricaricabili
HR6/
AA
(Ni-MH)
k 4
Tempo di caricamento
Circa 2,0 sec.: Batterie secche alcaline
LR6/AA
(da flash carico fino a
Circa 1,5 sec.: Batterie al nichel-idruro metallico
che si accende la spia
ricaricabili
HR6/
AA
[TEST/CHARGE])
Tempo di scatto Circa da 1/20000 sec. a 1/500 sec.
(Varia a seconda dell'intensità del flash; escluso lo
scatto FP)
N. di flash
Circa 250 flash:
Batterie secche alcaline
LR6/AA
(con flash carico)
Circa 350 flash: Batterie al nichel-idruro metallico
ricaricabili
HR6/
AA (min. 1900 mAh)
(Differisce a seconda delle condizioni di ripresa delle
fotografie.)
Luce di ausilio AF Distanza effettiva: circa da 1 m a 5 m
(Differisce a seconda della fotocamera digitale e del
tipo di obiettivo utilizzato)
Modalità del flash TTL AUTO/AUTO/MANUAL/FP TTL AUTO/
FP MANUAL/SL AUTO/SL MANUAL/RC
Numero guida 36 (ISO100), 12 (ISO100: Quando si utilizza il diffusore
grandangolare)
Angolo di
Copre l'angolo di visuale di obiettivi da 12 a 42 mm
illuminazione
(equivalente per fotocamera con pellicola 35 mm: da 24
a 85 mm)
(Con diffusore grandangolare: obiettivo da 8 mm,
equivalente per fotocamera con pellicola 35 mm: 16 mm)
Dimensioni
Circa 62,0 mm (L)
k
104,0 mm (A)
k
98,0 mm (P)
(escluse le parti sporgenti)
Massa Circa 376 g (batterie incluse)
Circa 257 g (unità principale)
Temperatura operativa 0°C a 40°C
Umidità operativa Da 10%RH a 80%RH (senza condensa)
(ITA) VQT4Q07
89
VQT4Q07_PP_E_GK.book 90 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
使用說明書
閃光燈
感謝您購買 Panasonic 產品。
使用本產品前請仔細閱讀這些說明，並保留本手冊供日後使用。
目錄
安全注意事項.................. 90
無線閃光設定 ..................98
注意事項...................... 92
放置無線閃光燈裝置 ............98
提供的附件.................... 92
固定發光角度 ..................99
部件名稱...................... 93
使用廣角擴散片 ................99
控制台........................ 93
使用抓光板 ....................99
連續閃光...................... 93
其他設定 ......................99
準備電池
使用者設定 ...................100
（可選件）..................... 94
相機沒有通訊功能 .............101
裝入電池...................... 94
從動模式 .....................102
安裝到相機上.................. 94
使用時的注意事項 .............103
開啟閃光燈.................... 94
規格 .........................103
拍攝.......................... 95
閃光模式...................... 96
按鈕功能...................... 97
安全注意事項
注意！
為了降低起火、電擊或產品損壞的危險，
• 請勿將本機安裝或置於書櫃、壁櫥或其他密閉的空間裡。 請確保本機通風良好。
90
VQT4Q07 (TCH)
VQT4Q07_PP_E_GK.book 91 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
中文 （繁體）
∫ 關於電池
注意
• 如果電池更換得不正確，會有發生爆炸的危險。 請僅用製造商建議使用的類型的電池
進行更換。
• 廢棄電池時，請與當地機構或經銷商聯繫，詢問正確的廢棄方法。
• 請勿將電池加熱或接觸明火。
• 請勿將電池長時間放置在門窗緊閉受陽光直射的汽車內。
• 如果要使用可充電電池，建議使用 Panasonic 生產的可充電電池。
（對於台灣）
- 如果看到此符號的話 -
歐盟以外國家的棄置資訊
本符號只適用於歐盟國家。
如欲丟棄本產品，請聯絡當地政府單位或經銷商，
洽詢正確的棄置方法。
(TCH) VQT4Q07
91
注意事項
≥ 這是 Panasonic 數位相機的外置閃光燈 （在下文中被稱為閃光燈）。 本閃光燈與
支持無線模式的數位相機一起使用時，可以用無線閃光進行拍攝。 根據所使用的
數位相機不同，可用的功能也會有所不同。 關於對應的數位相機，請訪問我們的
網站。
http://panasonic.jp/support/global/cs/dsc/
（本網站為英文網站。）
∫ 本機的使用
≥ 請勿使本機受到強烈震動或撞擊。否則，不但可能會導致本機出現故障，還可能
會導致閃光燈頭破損。
≥ 沙子和污垢可能會導致本機出現故障。 在海灘等環境下使用本機時，請採取措施防
止沙子和污垢。
≥ 本機既不防塵也不防濺。 如果萬一水滴等濺到本機上，請用乾布將其擦去。 如果本
機不能正常工作，請向經銷商或 Panasonic 諮詢。
≥ 請閱讀數位相機的使用說明書。
提供的附件
[ 打開包裝取出本機時要進行的確認 ]
從其包裝盒中取出本機時，請確認是否包含主機及提供的附件，還要確認其外觀和功
能，以確保它們在配送和運輸過程中沒有受到任何損壞。
如果發現任何問題，請在使用本產品前與經銷商聯繫。
產品號碼截至 2012 年 10 月為準。此後可能會有變更。
1 閃光燈包
2 閃光燈座
≥ 電池為可選件。
92
VQT4Q07 (TCH)
12
VFC4916 VFB0243
VQT4Q07_PP_E_GK.book 92 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
部件名稱
1 廣角擴散片
: [OK] 按鈕
2 閃光燈頭
; 彈起解鎖按鈕
3 無線感測器
< [BACK LIGHT] 按鈕
4 AF 輔助燈 /LED 燈
= [ON/OFF] 按鈕
5 閃光感測器
> 鎖定開關
6 抓光板
? 轉盤
7 控制台
a (2)： 閃光強度調整按鈕
8 [AUTO CHECK] 燈
b (3)： [MODE] 按鈕
9 [TEST/CHARGE] 按鈕 / 燈
c (1)： LED 燈按鈕
d (4)： [ZOOM] 按鈕
控制台
1 FP 閃光
9 ISO 感光度
2 閃光模式
: RC 模式群組
3 閃光指數 (GN)
; 光圈 (F)
4 閃光強度調整
< RC 模式頻道
5 變焦值
= 溫度警告
6 4/3
> 距離單位
7 變焦模式
8 LED 燈
連續閃光
連續多次閃光時閃光燈可能會變熱，導致損壞或故障。 閃光燈應該以 2.5 秒的間隔連
續閃光不超過 10 次，之後應該放置至少 10 分鐘不使用。
(TCH) VQT4Q07
93
b
a
c
d
VQT4Q07_PP_E_GK.book 93 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
準備電池（可選件）
從以下電池中選擇：
≥ LR6/AA 鹼性乾電池 (x 4)
≥ HR6/AA 可充電鎳氫電池 (Ni-MH) (x 4)
不能使用 R6/AA 錳乾電池。
建議使用 Panasonic 生產的電池。
裝入電池
≥ 請使用鹼性乾電池或可充電鎳氫電池。
1 滑動電池蓋將其打開。
2 以正確的 [r]/[s] 極性插入電池。
3 將電池蓋一直滑回到底將其關閉。
安裝到相機上
確認相機和閃光燈是否都關閉。 在閃光燈或相機開著時安裝或取下閃光燈，可能會導
致故障。
1 朝與 [LOCK 1] 圖示指示的方向相反的
方向滑動鎖定開關 (1)。
2 將閃光燈滑動到熱靴中，直到發出喀噠
聲牢牢地到位為止 (2)。
3 將鎖定開關滑動到 [LOCK 1] 位置
(3)。
≥ 要取下閃光燈，朝與 [LOCK1] 箭頭相反的方向滑
動鎖定開關，將其從熱靴中滑出。
開啟閃光燈
將閃光燈安裝到相機上，然後開啟相機。
1 [AUTO CHECK] 燈
2 [TEST/CHARGE] 燈
3 控制台
4 [ON/OFF] 按鈕
94
VQT4Q07 (TCH)
VQT4Q07_PP_E_GK.book 94 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
VQT4Q07_PP_E_GK.book 95 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
按 [ON/OFF] 按鈕。
≥ 控制台顯示會開啟。
≥
要關閉閃光燈，請再次按
[ON/OFF]
按鈕。
≥ 如果在以下時間之後 [TEST/CHARGE] 燈不點亮，請更換電池：
30 秒（鹼性乾電池）
10 秒（可充電鎳氫電池）
≥ 如果 [TEST/CHARGE] 燈和 [AUTO CHECK] 燈同時閃爍，電池電量低。 請更換電
池。 使用電量耗盡的電池可能會導致故障。
≥ 只要相機進入休眠模式，閃光燈也會進入休眠模式。
≥ 如果約 60 分沒有進行任何操作，閃光燈會自動關閉。 按 [ON/OFF] 按鈕會開啟。
≥ 給閃光燈充電時可能會輸出振動聲，但這並非故障。
拍攝
1 閃光模式
2 照明角度
根據鏡頭的焦距顯示。
3 [AUTO CHECK] 燈
4 照明工作範圍
1 使用相機的操作選擇閃光模式。
有關詳情，請參閱相機的使用說明書。
2 選擇閃光模式。
“ 閃光模式 ” (P96)
• 相機和閃光燈會交換拍攝資訊，閃光燈工作範圍會顯示在控制台上。
3 半按快門按鈕。
• 根據相機設定（ISO 感光度、光圈和鏡頭焦距）不同，閃光範圍也會有所不同。
4 將快門按鈕繼續按下去拍攝圖片。
如果 [AUTO CHECK] 燈閃爍約 5 秒，本機會以適當的曝光發光。
≥ 使用閃光燈時，閃光燈的光可能會被鏡頭機身、鏡頭遮光罩等遮住。
≥ 在 1 m (P99) 以下的範圍內，使用廣角擴散片會防止曝光過度。
(TCH) VQT4Q07
95
VQT4Q07_PP_E_GK.book 96 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
閃光模式
根據被攝物體和拍攝條件選擇閃光模式。
1 按 [MODE] (3) 按鈕。
2 轉動轉盤選擇閃光模式。
• 選擇了[MANUAL]或[FP MANUAL]時，按[MODE] (3)按鈕可以設定
閃光指數。 再次按 [MODE] (3) 會返回。
3 按 [OK] 按鈕。
控制台顯示 控制操作
根據相機的設定自動控制閃光燈的光強度。
會基於通
[ TTL AUTO]
過相機的鏡頭拍攝的亮度調整閃光燈。
用有通訊能力
的相機時，通常使用本模式。
[AUTO]
會基於閃光燈上的閃光感測器捕捉到的亮度調整閃
光燈。 如果相機有通訊能力，僅當相機是與 AUTO 相
容的機型時才可以使用本模式。
閃爍：
在閃光燈工作範圍外
[ MANUAL]
在本模式下，閃光燈會根據閃光指數設定閃光。 閃光
燈會顯示基於閃光指數和相機設定而計算出來的最
佳範圍。
用支持無線模式的 Panasonic 數位相機時，無線控
[ RC]
制可用。 (P98)
[ FP TTL AUTO]
FP 閃光。 即使快門速度快於相機的閃光同步速度，
用本模式也可以使用閃光燈拍攝。
≥ 最大輸出減少，導致閃光燈工作範圍變小。 閃光
燈工作範圍也會隨著快門速度縮小。
[FP TTL AUTO]： 自動設定閃光燈發光量。
[ FP MANUAL]
[FP MANUAL]： 閃光燈會以選擇的閃光指數閃光。
閃光燈會顯示基於閃光指數和相機設定而計算出來
的最佳範圍。
[ SL AUTO]
可以通過無線使其與其他閃光燈的光同步閃光。
[SL AUTO]： 自動設定閃光燈發光量。
[ SL MANUAL]
[SL MANUAL]： 閃光燈會以選擇的閃光指數閃光。
96
VQT4Q07 (TCH)
VQT4Q07_PP_E_GK.book 97 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
按鈕功能
按鈕 功能 使用
可以在 w5 EV 的範圍內調整閃光
[]
燈發光量。 此數值與使用相機進行
1 按 [] (2) 或 [ZOOM] (4)。
的閃光補償的調整值合計。
2 轉動轉盤選擇數值，然後按
[OK] 按鈕。
手動調整照明角度。 顯示上會顯示
[ZOOM]
[M]。
1 拍攝前，將 LED 燈設定為
[M]。
“ 其他設定 ” (P99)
2 按 [] (1) 點亮 LED 燈。 再
次按 [] (1) 會熄滅 LED
[]
燈。 要檢視 LED 亮度設定，
手動點亮或熄滅 LED 燈。
在 LED 燈點亮過程中按住
[] (1) 2 秒。
≥ 如果讓 LED 燈一直開著，閃光
燈和電池可能會變熱，但這並
非故障。
[
TEST/
要進行測試閃光，在
[TEST/CHARGE]
燈點亮過程中按
[TEST/CHARGE]
CHARGE
]
按鈕。
[BACK
控制台的背面照明點亮約 15 秒。
LIGHT]
(TCH) VQT4Q07
97
無線閃光設定
用支持無線模式的 Panasonic 數位相機時，無線控制可用。 有關無線閃光拍攝過程中
的數位相機的操作，請參閱數位相機的使用說明書。
1 將相機設定為無線模式。
2 將閃光燈設定為 [RC] 模式。
“ 閃光模式 ” (P96)
• 選擇了[RC] 時，按[MODE] (3) 按鈕可以設定頻道。 再次按
[MODE] (3) 按鈕會返回。
3 使用閃光燈選擇頻道和群組。
“ 其他設定 ” (P99)
將相機和閃光燈設定為相同的頻道。
頻道
相機可以為最多 3 群組分別調整閃光設定；選擇閃光燈所屬的
群組。
群組
通過操作相機，可以為各群組設定閃光模式、閃光調整和手動閃光調整。
放置無線閃光燈裝置
由於通過相機的閃光燈的光進行通訊，因此根據相機不同，閃光燈放置範圍也會有所
不同。 有關閃光燈放置範圍的詳情，請參閱相機的使用說明書。
1 安裝提供的座。
• 朝與 [LOCK 1] 圖示指示的方向相反的方向滑動鎖定開關
(1)，然後將閃光燈滑動到座上直到發出喀噠聲牢牢地到位
為止 (2)。
• 將鎖定開關滑動到 [LOCK 1] 位置將閃光燈鎖住。
• 要取下閃光燈，朝與 [LOCK 1] 箭頭相反的方向滑動鎖，將
其從座中滑出。
2 將無線感測器 (A) 朝向相機來放置閃光燈。
放置後，請進行測試拍攝。
≥ 建議 1 群組使用最多 3 個遙控閃光燈裝置。
≥ 由於相機與被攝物體之間的角度或距離，閃光燈可能不閃
光。
98
VQT4Q07 (TCH)
VQT4Q07_PP_E_GK.book 98 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
VQT4Q07_PP_E_GK.book 99 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
固定發光角度
90º
可以將閃光燈頭朝向牆壁或天花板彈起拍攝。 在到被攝物
體 0.5 m 至 1.0 m 的距離拍攝時，由於照射範圍會不正確，
7º
因此將閃光燈朝下。
180º
按彈起解鎖按鈕，將發光部向上 / 下和左 / 右轉
動。
180º
使用廣角擴散片
鏡頭的焦距從 12 mm 起在廣角側閃光燈拍攝時，請使用內置的
廣角擴散片。
滑出廣角擴散片，將其放置在閃光燈頭上。
≥ 使用廣角擴散片時，估計的範圍顯示會改變。
≥ 僅可以將照明角度設定為 10 mm 和 8mm。
≥ 請勿向上傾斜廣角擴散片。
≥ 如果鏡頭有 12 mm 以上的焦距，變焦顯示會閃爍。
使用抓光板
通過反射閃光燈的光，可以實現使用光映入人物的眼睛中的抓
光效果的拍攝。
滑出抓光板。
將閃光部朝向正上方，使板朝向被攝物體。
其他設定
可以在控制台中選擇以下選項。
1 按 [OK] 按鈕。
控制台中的項目會閃爍。
2 按 3/4/2/1 突出項目。
3 轉動轉盤選擇設定，然後按 [OK] 按鈕。
(TCH) VQT4Q07
99
VQT4Q07_PP_E_GK.book 100 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
選項 說明
模式（閃光模式）
P96
（閃光強度調整）
P97
變焦（照明角度）
P97
選擇 LED 燈是自動點亮還是手動點亮。
[A]： 根據需要自動點亮。
（LED 燈）
[M]： 按 LED 燈按鈕時點亮。
無： 不點亮。
GN（閃光指數） 調整閃光燈發光量。
ISO 感光度 調整 ISO 感光度。
群組 選擇 [RC] 模式的群組。 (P98)
光圈 調整光圈。
頻道 選擇 [RC] 模式的頻道。 (P98)
使用者設定
使用者設定以提升易用性。
1 按住 [OK] 按鈕 2 秒以上。
閃光燈會進入使用者設定模式。
2 按 3/4 突出項目。
3 轉動轉盤變更突出的項目。
4 按住 [OK] 按鈕 2 秒以上結束設定。
控制台 選項 說明
[A]： 由相機控制。
AF 輔助燈
[OFF]： 不點亮。
[1/1] 至 [1/16]： 調整 LED 亮度。
LED 亮度
[ON]： 閃光控制顯示顯示從動模式。
從動閃光
[OFF]： 閃光控制顯示不顯示從動模式。
閃光燈電
[ON]： 不使用閃光燈電纜。
纜
[OFF]： 使用閃光燈電纜。
[]：
顯示 4/3 鏡頭的值。
變焦顯示
無： 顯示 35 mm 菲林相機等效值。
100
VQT4Q07 (TCH)
VQT4Q07_PP_E_GK.book 101 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
控制台 選項 說明
[m]： 以米顯示的距離。
距離單位
[ft]： 以英尺顯示的距離。
[ON]： 閃光燈檢測廣角擴散片的位置。 自動調整
廣角擴散
照明角度。
片檢測
[OFF]： 閃光燈不檢測廣角擴散片的位置。
[ON]： 以閃光指數顯示閃光燈發光量。
閃光指數
[OFF]： 以相對值顯示閃光燈發光量。
顯示
[ON]： 配合相機調整 ISO 感光度和光圈。
[OFF]： 可以用轉盤調整 ISO 感光度和閃光燈的
自動光感
光圈。
測
≥ 僅可以用於有通訊功能的數位相機。 （僅當閃
光模式設定為 [AUTO] 或 [SL AUTO] 模式
時。）
[25] 至 [3200]： 顯示使用無法與閃光燈裝置通訊
自動 ISO
的相機，閃光模式選擇為 [AUTO] 時的 ISO 感光
顯示
度。
∫ 將使用者設定返回到初始設定
同時按住 [OK] 按鈕和 [BACK LIGHT] 按鈕 2 秒以上。
重設設定時，控制台會閃爍 1 次。
距離單位的顯示不會返回到初始設定。
相機沒有通訊功能
∫ 自動
將光圈和 ISO 感光度設定為用相機選擇的值。
1 將閃光模式設定為 [AUTO]。
“ 閃光模式 ” (P96)
• 選擇了[AUTO]時，按 [MODE] (3)按鈕可以設定光圈。 再次
按 [MODE] (3) 按鈕會返回。
2 使變焦位置配合鏡頭的焦距。
“[ZOOM]” (P97)
3 調整光圈和 ISO 感光度。
“ 其他設定 ” (P99)
如果選擇的值在閃光燈工作範圍外，[ISO] 和 [F] 會在顯示中閃爍。 釋放快門後
[AUTO CHECK] 燈會閃爍約 5 秒，以表明閃光燈已閃光成功。
(TCH) VQT4Q07
101
VQT4Q07_PP_E_GK.book 102 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
∫ 手動
選擇閃光指數。
1 將閃光模式設定為 [MANUAL]。
“ 閃光模式 ” (P96)
2 使變焦位置配合鏡頭的焦距。
“[ZOOM]” (P97)
3 設定閃光指數。
“ 其他設定 ” (P99)
從動模式
可以通過無線使其與其他閃光燈的光同步閃光。
1 將閃光模式設定為 [SL AUTO] 或 [SL
MANUAL]。
“ 閃光模式 ” (P96)
將其他閃光燈的設定調整得與 [AUTO] 或 [MANUAL] 模式相
同。
“ 相機沒有通訊功能 ” (P101)
2 放置閃光燈。
閃光燈放置方法與無線模式的相同。
“ 放置無線閃光燈裝置 ” (P98)
有關閃光燈放置範圍的詳情，請參閱相機的使用說明書。
• 將相機的閃光模式設定為不會預閃的手動。 如果相機預閃，
外置閃光燈會與相機的預閃同步，無法使閃光燈正確閃光。
• 閃光燈可能會對其他攝影者所使用的閃光燈裝置作出閃光
反應。
102
VQT4Q07 (TCH)
VQT4Q07_PP_E_GK.book 103 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
使用時的注意事項
∫ 關於本機
請勿在本機仍安裝在相機機身上的狀態下攜帶本機。
∫ 關於電池
長時間不使用本機時，請務必取出電池。
規格
規格如有變更，恕不另行通知。
電源要求：
DC 6.0 V
推薦使用的電池
LR6/AA
鹼性乾電池
k
4/
HR6/AA 可充電鎳氫電池 (Ni-MH)k 4
充電時間
約 2.0 秒： LR6/AA 鹼性乾電池
（從完全閃光到 [TEST/
約 1.5 秒： HR6/AA 可充電鎳氫電池
CHARGE] 燈點亮）
閃光期間 約 1/20000 秒至 1/500 秒
（根據閃光強度改變；FP 閃光除外。）
閃光次數
約 250 次閃光：
LR6/AA 鹼性乾電池
（完全閃光）
約 350 次閃光： HR6/AA 可充電鎳氫電池
（最小 1900 mAh 類型）
（根據照片拍攝條件而有所不同。）
AF 輔助燈 有效距離： 約 1m至 5m
（根據數位相機和所使用的鏡頭的類型而有所不同）
閃光模式
TTL AUTO/AUTO/MANUAL/FP TTL AUTO/
FP MANUAL/SL AUTO/SL MANUAL/RC
閃光指數 36 (ISO100)、12 (ISO100： 使用廣角擴散片時 )
照明角度 覆蓋 12 至 42 mm 鏡頭的視角（相當於 35 mm 菲林相
機： 24 至 85 mm）
（用廣角擴散片： 8mm鏡頭，相當於 35 mm 菲林相機：
16 mm）
尺寸
約
62.0 mm
（寬）
k
104.0 mm
（高）
k
98.0 mm
（深）
（不包括突出部分）
重量 約 376 g（包括電池）
約 257 g（主機）
工作溫度 0°C至 40 °C
工作濕度 10%RH 至 80%RH（無水汽凝結）
(TCH) VQT4Q07
103
104
VQT4Q07 (TCH)
（對於台灣）
VQT4Q07_PP_E_GK.book 104 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
VQT4Q07_PP_E_GK.book 105 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
中文 （简体）
使用说明书
闪光灯
感谢您购买 Panasonic 产品。
请于使用前仔细阅读操作使用说明书 , 并妥善保管。
目录
安全注意事项 ........... 105
无线闪光设置 ........... 113
注意事项 ............... 107
放置无线闪光灯装置 ..... 113
提供的附件 ............. 107
固定发光角度 ........... 114
部件名称 ............... 108
使用广角扩散片 ......... 114
控制面板 ............... 108
使用抓光板 ............. 114
连续闪光 ............... 108
其他设置 ............... 115
准备电池 （可选件）..... 109
自定义设置 ............. 115
装入电池 ............... 109
相机没有通信功能 ....... 117
安装到相机上 ........... 109
从动模式 ............... 118
开启闪光灯 ............. 109
使用时的注意事项 ....... 118
拍摄 ................... 110
规格 ................... 118
闪光模式 ............... 111
按钮功能 ............... 112
安全注意事项
注意！
为了减少火灾、触电或产品损坏的危险，
• 请勿将本机安装或置于书柜、壁橱或其他密闭的空间里。 请
确保本机通风良好。
(SCH) VQT4Q07
105
VQT4Q07_PP_E_GK.book 106 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
∫ 关于电池
注意
•如果电池更换得不正确，会有发生爆炸的危险。 请仅用制造
商建议使用的类型的电池进行更换。
•废弃电池时，请与当地机构或经销商联系，询问正确的废弃方
法。
•请勿将电池加热或接触明火。
•请勿将电池长时间放置在门窗紧闭受阳光直射的汽车内。
•如果要使用可充电电池，建议使用 Panasonic 生产的可充电电
池。
- 如果看到此符号的话 -
在欧盟以外其它国家的废物处置信息
此符号仅在欧盟有效。
如果要废弃此产品，请与当地机构或经销商
联系，获取正确的废弃方法。
106
VQT4Q07 (SCH)
注意事项
≥ 这是 Panasonic 数码相机的外置闪光灯 （在下文中被称为闪光
灯）。 本闪光灯与支持无线模式的数码相机一起使用时，可以
用无线闪光进行拍摄。 根据所使用的数码相机不同，可用的功
能也会有所不同。 关于对应的数码相机，请访问我们的网站。
http://panasonic.jp/support/global/cs/dsc/
（本网站为英文网站。）
∫ 本机的使用
≥ 请勿使本机受到强烈震动或撞击。否则，不但可能会导致本机
出现故障，还可能会导致闪光灯头破损。
≥ 沙子和污垢可能会导致本机出现故障。 在海滩等环境下使用本
机时，请采取措施防止沙子和污垢。
≥ 本机既不防尘也不防溅。 如果万一水滴等溅到本机上，请用干
布将其擦去。 如果本机不能正常工作，请向经销商或
Panasonic 咨询。
≥ 请阅读数码相机的使用说明书。
提供的附件
[ 打开包装取出本机时要进行的确认 ]
从其包装盒中取出本机时，请确认是否包含主机及提供的附件，
还要确认其外观和功能，以确保它们在配送和运输过程中没有受
到任何损坏。
如果发现任何问题，请在使用本产品前与经销商联系。
产品号码截至 2012 年 10 月为准。此后可能会有变更。
1
闪光灯包
2 闪光灯座
原产地 : 日本
≥ 部分附件使用了中国以外
原产地的产品。
≥ 电池为可选件。
(SCH) VQT4Q07
107
12
VFC4916 VFB0243
VQT4Q07_PP_E_GK.book 107 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
部件名称
1广角扩散片
:[OK] 按钮
2闪光灯头
;弹起解锁按钮
3无线传感器
<[BACK LIGHT] 按钮
4AF 辅助灯 /LED 灯
=[ON/OFF] 按钮
5闪光传感器
>锁定开关
6抓光板
?转盘
7控制面板
a (2): 闪光强度调整按钮
8[AUTO CHECK] 灯
b (3): [MODE] 按钮
9[TEST/CHARGE] 按钮 / 灯
c (1): LED 灯按钮
d (4): [ZOOM] 按钮
控制面板
1FP 闪光
9ISO 感光度
2闪光模式
:RC 模式组
3闪光指数
;光圈 (F)
(GN)
<RC 模式通道
4
闪光强度调整
=温度警告
5变焦值
>距离单位
64/3
7变焦模式
8LED 灯
连续闪光
连续多次闪光时闪光灯可能会变热，导致损坏或故障。 闪光灯应
该以 2.5 秒的间隔连续闪光不超过 10 次，之后应该放置至少
10 分钟不使用。
108
VQT4Q07 (SCH)
b
a
c
d
VQT4Q07_PP_E_GK.book 108 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
准备电池（可选件）
从以下电池中选择 :
≥ LR6/AA 碱性干电池 (x 4)
≥ HR6/AA 可充电镍氢电池 (Ni-MH) (x 4)
不能使用 R6/AA 锰干电池。
建议使用 Panasonic 生产的电池。
装入电池
≥ 请使用碱性干电池或可充电镍氢电池。
1 滑动电池盖将其打开。
2 以正确的 [r]/[s] 极性插入电
池。
3 将电池盖一直滑回到底将其关
闭。
安装到相机上
确认相机和闪光灯是否都关闭。 在闪光灯或相机开着时安装或取
下闪光灯，可能会导致故障。
1 朝与 [LOCK 1] 图标指示的方向
相反的方向滑动锁定开关 (1)。
2 将闪光灯滑动到热靴中，直到发
出喀哒声牢牢地到位为止 (2)。
3 将锁定开关滑动到 [LOCK 1]
位置 (3)。
≥ 要取下闪光灯，朝与 [LOCK1] 箭头相反的方向滑动锁定开关，
将其从热靴中滑出。
开启闪光灯
将闪光灯安装到相机上，然后开启相机。
1[AUTO CHECK] 灯
2[TEST/CHARGE] 灯
3控制面板
4[ON/OFF] 按钮
(SCH) VQT4Q07
109
VQT4Q07_PP_E_GK.book 109 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
按 [ON/OFF] 按钮。
≥ 控制面板显示会开启。
≥ 要关闭闪光灯，请再次按 [ON/OFF] 按钮。
≥ 如果在以下时间之后 [TEST/CHARGE] 灯不点亮，请更换电池 :
30 秒（碱性干电池）
10 秒（可充电镍氢电池）
≥ 如果[TEST/CHARGE]灯和[AUTO CHECK]灯同时闪烁，电池电
量低。 请更换电池。 使用电量耗尽的电池可能会导致故障。
≥ 只要相机进入睡眠模式，闪光灯也会进入睡眠模式。
≥ 如果约 60 分没有进行任何操作，闪光灯会自动关闭。按 [ON/
OFF] 按钮会开启。
≥ 给闪光灯充电时可能会输出振动声，但这并非故障。
拍摄
1闪光模式
2照明角度
根据镜头的焦距显示。
3[AUTO CHECK] 灯
4照明工作范围
1 使用相机的操作选择闪光模式。
有关详情，请参阅相机的使用说明书。
2 选择闪光模式。
“ 闪光模式 ” (P111)
•相机和闪光灯会交换拍摄信息，闪光灯工作范围会显示在控制
面板上。
3 半按快门按钮。
•根据相机设置（ISO 感光度、光圈和镜头焦距）不同，闪光范围
也会有所不同。
4 将快门按钮继续按下去拍摄图像。
如果 [AUTO CHECK] 灯闪烁约 5 秒，本机会以适当的曝光发
光。
≥ 使用闪光灯时，闪光灯的光可能会被镜头机身、镜头遮光罩等
遮住。
≥ 在 1 m (P114) 以下的范围内，使用广角扩散片会防止曝光过度。
110
VQT4Q07 (SCH)
VQT4Q07_PP_E_GK.book 110 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
VQT4Q07_PP_E_GK.book 111 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
闪光模式
根据被摄物体和拍摄条件选择闪光模式。
1 按 [MODE] (3) 按钮。
2 转动转盘选择闪光模式。
•选择了 [MANUAL] 或 [FP MANUAL] 时，按 [MODE]
(3) 按钮可以设置闪光指数。 再次按 [MODE] (3) 会返回。
3 按 [OK] 按钮。
控制面板显示 控制操作
根据相机的设置自动控制闪光灯的光强
度。 会基于通过相机的镜头拍摄的亮度
[ TTL AUTO]
调整闪光灯。 用有通信能力的相机时，
通常使用本模式。
[ AUTO]
会基于闪光灯上的闪光传感器捕捉到的
亮度调整闪光灯。 如果相机有通信能
力，仅当相机是与 AUTO 兼容的机型时
才可以使用本模式。
闪烁 :
在闪光灯工作范围外
[ MANUAL]
在本模式下，闪光灯会根据闪光指数设
置闪光。 闪光灯会显示基于闪光指数和
相机设置而计算出来的最佳范围。
用支持无线模式的 Panasonic 数码相机
[ RC]
时，无线控制可用。 (P113)
[ FP TTL AUTO]
FP 闪光。 即使快门速度快于相机的闪光
同步速度，用本模式也可以使用闪光灯
拍摄。
≥ 最大输出减少，导致闪光灯工作范围
变小。 闪光灯工作范围也会随着快门
速度缩小。
[ FP MANUAL]
[FP TTL AUTO]: 自动设置闪光灯发光
量。
[FP MANUAL]: 闪光灯会以选择的闪光
指数闪光。 闪光灯会显示基于闪光指数
和相机设置而计算出来的最佳范围。
(SCH) VQT4Q07
111
VQT4Q07_PP_E_GK.book 112 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
控制面板显示 控制操作
[ SL AUTO]
可以通过无线使其与其他闪光灯的光同
步闪光。
[SL AUTO]: 自动设置闪光灯发光量。
[ SL MANUAL]
[SL MANUAL]: 闪光灯会以选择的闪光
指数闪光。
按钮功能
按钮 功能 使用
可以在 w5 EV 的范围内
调整闪光灯发光量。 此
1
按 [] (2) 或 [ZOOM]
[]
数值与使用相机进行的
(4)。
闪光补偿的调整值合计。
2 转动转盘选择数值，
手动调整照明角度。 显
然后按 [OK] 按钮。
[ZOOM]
示上会显示 [M]。
1
拍摄前，将 LED灯设置
为 [M]。
“ 其他设置 ” (P115)
2 按 [] (1) 点亮 LED
灯。 再次按 [] (1)
手动点亮或熄灭 LED
会熄灭 LED 灯。 要查
[]
灯。
看 LED 亮度设置，在
LED 灯点亮过程中按
住 [] (1) 2 秒。
≥ 如果让LED灯一直开着，
闪光灯和电池可能会变
热，但这并非故障。
[TEST/
要进行测试闪光，在 [TEST/CHARGE] 灯点亮过程中
CHARGE]
按 [TEST/CHARGE] 按钮。
[BACK
控制面板的背面照明点亮约 15 秒。
LIGHT]
112
VQT4Q07 (SCH)
无线闪光设置
用支持无线模式的 Panasonic 数码相机时，无线控制可用。 有关
无线闪光拍摄过程中的数码相机的操作，请参阅数码相机的使用
说明书。
1 将相机设置为无线模式。
2 将闪光灯设置为 [RC] 模式。
“ 闪光模式 ” (P111)
•选择了 [RC]时，按[MODE] (3)按钮可以设置
通道。 再次按 [MODE] (3) 按钮会返回。
3 使用闪光灯选择通道和组。
“ 其他设置 ” (P115)
将相机和闪光灯设置为相同的通道。
通道
相机可以为最多 3 组分别调整闪光设置；选择闪
组
光灯所属的组。
通过操作相机，可以为各组设置闪灯模式、闪光调整和手动闪光
调整。
放置无线闪光灯装置
由于通过相机的闪光灯的光进行通信，因此根据相机不同，闪光
灯放置范围也会有所不同。 有关闪光灯放置范围的详情，请参阅
相机的使用说明书。
1 安装提供的座。
•朝与[LOCK 1]图标指示的方向相反的方向滑
动锁定开关 (1)，然后将闪光灯滑动到座上
直到发出喀哒声牢牢地到位为止 (2)。
•将锁定开关滑动到[LOCK 1]位置将闪光灯锁
住。
•要取下闪光灯，朝与 [LOCK 1] 箭头相反的方向滑动锁，将其
从座中滑出。
2 将无线传感器 (A) 朝向相机来放置闪光
灯。
放置后，请进行测试拍摄。
≥ 建议 1 组使用最多 3 个遥控闪光灯装置。
≥ 由于相机与被摄物体之间的角度或距离，闪光
灯可能不闪光。
(SCH) VQT4Q07
113
VQT4Q07_PP_E_GK.book 113 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
固定发光角度
可以将闪光灯头朝向墙壁或天花板弹起拍摄。
在到被摄物体 0.5 m 至 1.0 m 的距离拍摄时，
由于照射范围会不正确，因此将闪光灯朝下。
按弹起解锁按钮，将发光部向上 / 下和
左 / 右转动。
使用广角扩散片
镜头的焦距从 12 mm 起在广角侧闪光灯拍摄
时，请使用内置的广角扩散片。
滑出广角扩散片，将其放置在闪光灯头
上。
≥ 使用广角扩散片时，估计的范围显示会改变。
≥ 仅可以将照明角度设置为 10 mm 和 8mm。
≥ 请勿向上倾斜广角扩散片。
≥ 如果镜头有 12 mm 以上的焦距，变焦显示会闪烁。
使用抓光板
通过反射闪光灯的光，可以实现使用光映入人物
的眼睛中的抓光效果的拍摄。
滑出抓光板。
将闪光部朝向正上方，使板朝向被摄物体。
114
VQT4Q07 (SCH)
90º
7º
180º
180º
VQT4Q07_PP_E_GK.book 114 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
VQT4Q07_PP_E_GK.book 115 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
其他设置
可以在控制面板中选择以下选项。
1 按 [OK] 按钮。
控制面板中的项目会闪烁。
2 按 3/4/2/1 突出项目。
3 转动转盘选择设置，然后按 [OK] 按钮。
选项 说明
模式（闪光模式）
P111
（闪光强度调整）
P112
变焦（照明角度）
P112
选择
LED
灯是自动点亮还是手动点亮。
[A]: 根据需要自动点亮。
（LED 灯）
[M]: 按 LED 灯按钮时点亮。
无 : 不点亮。
GN（闪光指数） 调整闪光灯发光量。
ISO 感光度 调整 ISO 感光度。
组选择[RC] 模式的组。 (P113)
光圈 调整光圈。
通道 选择 [RC] 模式的通道。 (P113)
自定义设置
自定义设置以提升易用性。
1 按住 [OK] 按钮 2 秒以上。
闪光灯会进入自定义设置模式。
2 按 3/4 突出项目。
3 转动转盘更改突出的项目。
4 按住 [OK] 按钮 2 秒以上结束设置。
控制面板 选项 说明
AF
[A]: 由相机控制。
[OFF]: 不点亮。
辅助灯
(SCH) VQT4Q07
115
VQT4Q07_PP_E_GK.book 116 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
控制面板 选项 说明
LED
亮度
[1/1] 至 [1/16]: 调整 LED 亮度。
[ON]: 闪光控制显示显示从动模式。
从动闪光
[OFF]: 闪光控制显示不显示从动模
式。
闪光灯
[ON]: 不使用闪光灯电缆。
电缆
[OFF]: 使用闪光灯电缆。
变焦
[]: 显示 4/3 镜头的值。
显示
无 : 显示 35 mm 胶片相机等效值。
距离
[m]: 以米显示的距离。
单位
[ft]: 以英尺显示的距离。
广角扩
[ON]: 闪光灯检测广角扩散片的位置。
散片
自动调整照明角度。
[OFF]: 闪光灯不检测广角扩散片的位
检测
置。
闪光指
[ON]: 以闪光指数显示闪光灯发光量。
数显示
[OFF]: 以相对值显示闪光灯发光量。
[ON]: 配合相机调整 ISO 感光度和光
圈。
[OFF]: 可以用转盘调整 ISO 感光度和
自动光
闪光灯的光圈。
感测
≥ 仅可以用于有通信功能的数码相
机。（仅当闪光模式设置为 [AUTO]
或 [SL AUTO] 模式时。）
自动
[25] 至 [3200]: 显示使用无法与闪光
ISO
灯装置通信的相机，闪光模式选择为
显示
[AUTO] 时的 ISO 感光度。
∫ 将自定义设置返回到初始设置
同时按住 [OK] 按钮和 [BACK LIGHT] 按钮 2 秒以上。
重设设置时，控制面板会闪烁 1 次。
距离单位的显示不会返回到初始设置。
116
VQT4Q07 (SCH)
VQT4Q07_PP_E_GK.book 117 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
相机没有通信功能
∫ 自动
将光圈和 ISO 感光度设置为用相机选择的值。
1 将闪光模式设置为 [AUTO]。
“ 闪光模式 ” (P111)
•选择了[AUTO]时，按[MODE] (3)按钮可以设
置光圈。 再次按 [MODE] (3) 按钮会返回。
2 使变焦位置配合镜头的焦距。
“[ZOOM]” (P112)
3 调整光圈和 ISO 感光度。
“ 其他设置 ” (P115)
如果选择的值在闪光灯工作范围外，[ISO] 和 [F] 会在显示中闪
烁。 释放快门后 [AUTO CHECK] 灯会闪烁约 5 秒，以表明闪光
灯已闪光成功。
∫
手动
选择闪光指数。
1 将闪光模式设置为 [MANUAL]。
“ 闪光模式 ” (P111)
2 使变焦位置配合镜头的焦距。
“[ZOOM]” (P112)
3 设置闪光指数。
“ 其他设置 ” (P115)
(SCH) VQT4Q07
117
VQT4Q07_PP_E_GK.book 118 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
从动模式
可以通过无线使其与其他闪光灯的光同步闪光。
1 将闪光模式设置为 [SL AUTO] 或 [SL
MANUAL]。
“ 闪光模式 ” (P111)
将其他闪光灯的设置调整得与 [AUTO] 或
[MANUAL] 模式相同。
“ 相机没有通信功能 ” (P117)
2 放置闪光灯。
闪光灯放置方法与无线模式的相同。
“ 放置无线闪光灯装置 ” (P113)
有关闪光灯放置范围的详情，请参阅相机的使
用说明书。
•将相机的闪光模式设置为不会预闪的手动。
如果相机预闪，外置闪光灯会与相机的预闪
同步，无法使闪光灯正确闪光。
•闪光灯可能会对其他摄影者所使用的闪光灯装置作出闪光反
应。
使用时的注意事项
∫ 关于本机
请勿在本机仍安装在相机机身上的状态下携带本机。
∫
关于电池
长时间不使用本机时，请务必取出电池。
规格
规格如有变更，恕不另行通知。
电源要求 :
DC 6.0 V
推荐使用的电池 LR6/AA 碱性干电池 k 4/
HR6/AA 可充电镍氢电池 (Ni-MH)k 4
118
VQT4Q07 (SCH)
VQT4Q07_PP_E_GK.book 119 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
充电时间
约 2.0 秒 : LR6/AA 碱性干电池
（从完全闪光到
约 1.5 秒 : HR6/AA 可充电镍氢电池
[TEST/CHARGE]
灯点亮）
闪光期间 约 1/20000 秒至 1/500 秒
（根据闪光强度改变； FP 闪光除外。）
闪光次数
约 250 次闪光 :
LR6/AA
碱性干电池
（完全闪光）
约 350 次闪光 : HR6/AA 可充电镍氢电池
（最小 1900 mAh 类型）
（根据照片拍摄条件而有所不同。）
AF 辅助灯 有效距离 : 约 1m至 5m
（根据数码相机和所使用的镜头的类型而有
所不同）
闪光模式
TTL AUTO/AUTO/MANUAL/FP TTL
AUTO/FP MANUAL/SL AUTO/SL
MANUAL/RC
闪光指数 36 (ISO100)、12 (ISO100: 使用广角扩散片
时 )
照明角度 覆盖 12 至 42 mm 镜头的视角（相当于
35 mm 胶片相机 : 24 至 85 mm）
（用广角扩散片 : 8 mm 镜头，相当于
35 mm 胶片相机 : 16 mm）
尺寸 约 62.0 mm（宽）k104.0 mm（高）
k98.0 mm（深）
（不包括突出部分）
重量 约 376 g（包括电池）
约 257 g（主机）
工作温度 0°C至 40 °C
工作湿度 10%RH 至 80%RH（无水汽凝结）
(SCH) VQT4Q07
119
化学物质含有表
有毒有害物质或元素
部件名称
铅
汞
镉
六价铬
多溴联苯
多溴二苯醚
（
Pb
）
（
Hg
）
（
Cd
）
（
Cr
（Ⅵ））
（
PBB
）
（
PBDE
）
外壳、构造
○○○ ○ ○ ○
印刷基板组件
×○○ ○ ○ ○
液晶面板
○
○○ ○ ○ ○
电器零件
×○○ ○ ○ ○
闪光灯座
×○○ ○ ○ ○
○ ：表示该有毒有害物质在该部件所有均质材料中的含量均在
《SJ/T 11363 ― 2006》规定的限量要求以下。
× ：
表示该有毒有害物质至少在该部件的某一均质材料中的含量超
出
《SJ/T 11363 ― 2006》规定的限量要求。
对于表示“×”的情况，属于欧盟 RoHS 指令的豁免项目。
120
VQT4Q07 (SCH)
Web Site: http://panasonic.net
2012ᑈ10᳜থ㸠
Ёࠋ
VQT4Q07_PP_E_GK.book 120 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
VQT4Q07_PP_E_GK.book 121 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
한국어
사용설명서
플래시
Panasonic 제품을 구입해 주셔서 감사합니다 .
이 제품을 사용하기 전에 이 지침을 주의 깊게 읽어보시고 이 설명서를 나
중에 사용할 수 있도록 잘 보관하십시오 .
목차
안전을 위한 정보..................... 121
무선 플래시 설정 .................... 129
주의사항 ............................... 123
무선 플래시 기기 설치.............. 129
부속품 .................................. 123
발광 각도 조절하기 ................. 130
부품명 .................................. 124
와이드 패널 사용하기 .............. 130
컨트롤 패널 ........................... 124
캐치라이트
플레이트
사용하기 ....130
연속 발광 .............................. 124
기타 설정들 ........................... 130
배터리 준비하기 ( 옵션 ) ............. 125
사용자 설정 ........................... 131
배터리 장착하기 ..................... 125
통신 기능이 없는 카메라........... 132
카메라에 부착하기 .................. 125
종속 모드 .............................. 133
플래시 켜기 ........................... 125
사용상의 주의 ........................ 133
촬영하기 ............................... 126
사양 ..................................... 134
플래시 모드 ........................... 127
버튼 기능 .............................. 128
안전을 위한 정보
주의 !
화재 위험이나 감전, 제품의 손상을 방지하려면
• 기기를 책장 , 붙박이 수납장 또는 다른 좁은 공간에 설치하거나 두지 마
십시오 . 반드시 통풍이 잘 되는 곳에 두십시오 .
(KOR) VQT4Q07
121
VQT4Q07_PP_E_GK.book 122 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
∫ 배터리에 관하여
주의
• 배터리를 잘못 교체하면 폭발할 위험이 있습니다 . 제조업체에서 권장하
는 유형의 배터리만 사용하여 교체하십시오 .
• 배터리를 폐기처분할 경우에는 사용하는 지역의 공공기관이나 판매점에
문의하여 적절한 폐기처분 방법을 문의하시기 바랍니다 .
• 가열하거나 화염에 노출시키지 마십시오.
• 문과 창문이 닫힌 차량 내에서 배터리를 오랫동안 직사광선에 노출시키지 마
십시오 .
• 충전식 배터리를 사용 시에는 Panasonic 제조 충전식 배터리를 사용하는 것
이 좋습니다 .
기종별 사용자 안내문
B 급기기
이
기기는
가정용
(B
급
)
전자파적합기기로서
(
가정용
방송통신기자재
)
주로
가정에서
사용하는
것을
목적으로
하며
,
모든
지역에서
사용할
수
있습니다
.
∫ KCC 제품정보
기기의명칭 ( 모델명 ): 플래시
(DMW-FL360L)
전국서비스대표번호 : 1588-8452 ( 파나소닉 )
제조자 : 파나소닉 주식회사
제조국가 : 중국
인증받은자의상호 : 파나소닉코리아 ( 주 )
- 기호 설명 -
EU 가 아닌 국가에서 제품을 폐기하려는 경우
이 기호는 EU 에만 해당합니다.
이 제품을 폐기하려면 지역 기관이나 대리점에 연
락하셔서 올바른 폐기 방법을 문의하십시오.
122
VQT4Q07 (KOR)
주의사항
≥ 이 것은 Panasonic 디지털 카메라용 외장플래시입니다(이후에는 플래시로 표기).
본 플래시를 무선 모드가 지원되는 디지털 카메라와 함께 사용하면 무선 플래시로
촬영하는 것이 가능합니다 . 사용 가능한 기능들은 사용하는 디지털 카메라에 따
라 다릅니다 . 대응되는 디지털 카메라에 관하여는 저희 웹사이트를 방문해 주시
기 바랍니다 .
http://panasonic.jp/support/global/cs/dsc/
( 본 사이트는 영어로만 되어 있습니다 .)
∫ 기기 취급법
≥ 기기에 강한 진동이나 충격을 주지 마십시오 . 기기가 오작동을 일으킬 뿐만 아니
라 플래시 헤드가 부서질 수도 있습니다 .
≥ 모래나 흙은 기기 오작동을 일으킬 수 있습니다 . 기기를 해변과 같은 곳에서 사용
할 경우에는 모래나 흙으로부터 보호하는 조치를 취하십시오 .
≥ 본 기기는 방진 기능이나 물튀김 방지 기능이 없습니다 . 만약 물방울 등이 기기에
떨어지면 마른 천으
로 닦아내십시오 . 기기가 제대로 작동되지 않으면 대리점이
나 Panasonic 에 문의하십시오 .
≥ 사용자의 디지털 카메라 사용설명서를 읽으십시오 .
부속품
[ 기기 포장을 풀 때 하는 검사 ]
기기를 포장 박스에서 뺄 때는 메인 기기 및 부속품이 있는지 확인하고 외관 및 기능
을 확인하여 유통 및 운송 중에 손상을 받지 않았는지 확인하십시오 .
문제가 발견되면 제품을 사용하기 전에 판매점에 연락하십시오 .
제품번호는 2012 년 10 월 현재 기준입니다 . 변경될 수 있습니다 .
1 플래시 케이스
2 플래시 스탠드
≥ 배터리는 옵션입니다 .
(KOR) VQT4Q07
123
12
VFC4916 VFB0243
VQT4Q07_PP_E_GK.book 123 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
부품명
1 와이드 패널
: [OK] 버튼
2 플래시 헤드
; 바운스 잠금 해제 버튼
3 무선 센서
< [BACK LIGHT] 버튼
4 AF 보조 램프 /LED 조명
= [ON/OFF] 버튼
5 플래시 센서
> 잠금 레버
6 캐치라이트 플레이트
? 다이얼
7 컨트롤 패널
a (2): 플래시 밝기 조절 버튼
8 [AUTO CHECK] 램프
b (3): [MODE] 버튼
9 [TEST/CHARGE] 버튼 / 램프
c (1): LED 조명 버튼
d (4): [ZOOM] 버튼
컨트롤 패널
1 FP 발광
9 ISO 감도
2 플래시 모드
: RC 모드 그룹
3 가이드 번호(GN)
; 조리개 (F)
4 플래시 밝기 조
< RC 모드 채널
절
= 온도 경고
5 ZOOM 값
> 거리 단위
6 FOUR THIRDS
7 줌 모드
8 LED 조명
연속 발광
플래시가 연속으로 여러 번 켜지면 열이 발생할 수 있으며 손상이나 오작동을 일으
킬 수 있습니다 . 플래시는 적어도 10 분 동안 사용하지 않은 채로 둔 후 2.5 초 간격
으로 연속으로 10 번 이상 켜지지 말아야 합니다 .
124
VQT4Q07 (KOR)
b
a
c
d
VQT4Q07_PP_E_GK.book 124 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
배터리 준비하기 ( 옵션 )
아래의 배터리 중에서 선택하십시오 :
≥ LR6/AA 알카라인 건전지 (x 4)
≥ HR6/AA 충전식 니켈금속수소화합물 전지 (Ni-MH) (x 4)
R6/AA 망간 건전지는 사용할 수 없습니다 .
Panasonic 제조 배터리 사용을 권장합니다 .
배터리 장착하기
≥ 알카라인 건전지나 충전식 니켈금속수소화합물
전지를 사용하십시오 .
1 배터리 커버를 밀어 여십시오 .
2 알맞은 [r]/[s] 극성에 맞추어 배터리를
넣으십시오 .
3 배터리 커버를 최대한 뒤에서 세게 밀어
닫으십시오 .
카메라에 부착하기
카메라와 플래시가 모두 꺼져 있는지 확인하십시오 . 플래시 또는 카메라가 켜져 있
는 동안 플래시를 장착하거나 탈착하면 오작동을 일으킬 수 있습니다 .
1 잠금 레버를 [LOCK 1] 아이콘 (1) 에
표기된 반대 방향으로 미십시오 .
2 플래시를 핫슈 안에 밀어 넣어 딸깍 소리
가 날 때까지 미십시오 (2).
3 잠금 레버를 [LOCK 1] 위치 (3) 로 미
십시오 .
≥ 플래시를 빼려면 잠금 레버를 [LOCK1] 화살표와
반대 방향으로 밀어 슈에서 미십시오 .
플래시 켜기
플래시를 카메라에 부착한 후 카메라를 켜십시오 .
1 [AUTO CHECK] 램프
2 [TEST/CHARGE] 램프
3 컨트롤 패널
4 [ON/OFF] 버튼
(KOR) VQT4Q07
125
VQT4Q07_PP_E_GK.book 125 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
[ON/OFF] 버튼을 누르십시오 .
≥ 컨트롤 패널 표시가 켜집니다 .
≥
플래시를
끄려면
[ON/OFF]
버튼을
다시
누르십시오
.
≥ [TEST/CHARGE] 램프에 불이 켜지지 않으면 배터리를 교체하십시오 :
30 초 후 ( 알카라인 건전지 )
10 초 후 ( 충전식 니켈금속수소화합물 전지 )
≥ [TEST/CHARGE] 램프 및 [AUTO CHECK] 램프가 동시에 깜박이면 배터리 전원
이 약해진 것입니다 . 배터리를 교체하십시오 . 상당히 소모된 배터리를 사용하면
오작동을 일으킬 수 있습니다 .
≥ 카메라가 대기 모드로 들어갈 때마다 플래시가 대기 모드로 들어갑니다 .
≥ 약 60분 동안 아무 조작도 하지 않으면 플래시가 자동으로 꺼집니다. [ON/OFF] 버
튼을 눌러 켜십시오 .
≥ 플래
시 충전 중에는 진동음이 들릴 수 있으나 오작동이 아닙니다 .
촬영하기
1 플래시 모드
2 발광 각도
렌즈의 초점 거리에 따라 표시됩니다 .
3 [AUTO CHECK] 램프
4 조명 작동 범위
1 카메라 조작을 이용하여 플래시 모드를 선택하십시오 .
자세한 사항은 카메라 사용설명서를 참조하십시오 .
2 플래시 모드를 선택하십시오 .
“ 플래시 모드 ” (P127)
• 카메라와 플래시가 촬영 정보를 교환하고 플래시 작동 범위가 컨트롤 패널에 표
시됩니다 .
3 셔터 버튼을 반쯤 누르십시오 .
• 플래시 범위는 카메라 설정 (ISO 감도 , 조리개 및 렌즈 초점 거리 ) 에 따라 다릅
니다 .
4 나머지 셔터 버튼을 완전히 눌러 사진을 촬영하십시오 .
[AUTO CHECK] 램프가 약 5 초 동안 반짝이면 기기가 적절한 노출로 빛을 방출
합니다 .
≥ 플래시 사용 시 플래시 불빛이 렌즈 본체, 렌즈 후드 등에 의해 가려질 수 있습니다.
≥ 와이드 패널을 사용하면 1 m (P130) 이하 범위에서 과노출을 방지할 수 있습니다 .
126
VQT4Q07 (KOR)
VQT4Q07_PP_E_GK.book 126 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
VQT4Q07_PP_E_GK.book 127 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
플래시 모드
피사체 및 촬영 조건에 따라 플래시 모드를 선택하십시오 .
1[MODE] (3) 버튼을 누르십시오 .
2 다이얼을 돌려 플래시 모드를 선택하십시오 .
• [MANUAL] 또는 [FP MANUAL] 선택 중에 [MODE] (3) 버튼을 누르
면 가이드 번호를 설정할 수 있습니다 . [MODE] (3) 를 다시 누르면 뒤로 돌아
갑니다 .
3[OK] 버튼을 누르십시오 .
컨트롤 패널 표시 컨트롤 조작
플래시
조명
밝기는
카메라
설정에
따라
자동으로
조
절됩니다
.
플래시는
카메라
렌즈를
통해
촬영되는
밝
[ TTL AUTO]
기를
기본으로
조절됩니다
.
본
모드는
일반적으로
통
신
기능이
있는
카메라로
사용하십시오
.
[ AUTO]
플래시는 플래시 상의 플래시 센서에 의해 잡히는
밝기에 따라 조절됩니다 . 카메라에 통신 기능이 있
을 경우에는 본 모드는 카메라가 AUTO 대응 모델일
경우에만 사용 가능합니다 .
깜박임 :
플래시 작동 범위 외
[ MANUAL]
본 모드에서는 플래시가 가이드 번호 설정에 따라
방출됩니다 . 플래시가 최적의 범위를 표시하는데
이 것은 가이드 번호 및 카메라 설정에 따라 계산됩
니다 .
무선 모드를 지원
하는 Panasonic 디지털 카메라로
[RC]
무선 조절이 가능합니다 . (P129)
[ FP TTL AUTO]
FP 발광 . 본 모드에서는 셔터가 카메라의 플래시 동
기화 속도보다 빠를 때도 플래시 촬영을 할 수 있습
니다 .
≥ 최대 출력이 줄어들어 플래시 작동 범위가 더 적어
집니다 . 플래시 작동 범위도 셔터 속도와 함께 감
소됩니다 .
[ FP MANUAL]
[FP TTL AUTO]: 플래시 레벨이 자동으로 설정됩니
다 .
[FP MANUAL]: 플래시가 선택한 가이드 번호에서
터집
니다 . 플래시가 최적의 범위를 표시하는데 이
것은 가이드 번호 및 카메라 설정에 따라 계산됩니
다 .
(KOR) VQT4Q07
127
VQT4Q07_PP_E_GK.book 128 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
컨트롤 패널 표시 컨트롤 조작
[SL AUTO]
다른 기기에서 나오는 플래시와 함께 원격으로 플래
시가 터집니다 .
[SL AUTO]: 플래시 레벨이 자동으로 설정됩니다 .
[ SL MANUAL]
[SL MANUAL]: 플래시가 선택한 가이드 번호에서
터집니다 .
버튼 기능
버튼 기능 를 이용하십시오 .
플래시 단계를 w5 EV 까지 조절합
1 [] (2) 또는 [ZOOM] (4)
[]
니다 . 본 값은 카메라에서의 플래
을 누르십시오 .
시 보정 값과 합산됩니다 .
2 다이얼을 돌려 값을 선택한
빛 각도를 수동으로 조절합니다 .
[ZOOM]
후 [OK] 버튼을 누르십시오 .
디스플레이에 [M] 이 나타납니다 .
1 촬영하기 전에 LED 조명을
[M] 으로 설정하십시오 .
“ 기타 설정들 ” (P130)
2 [] (1)를 눌러 LED 조명을
켜십시오 . [ ] (1) 를 다시
누르면 LED 조명이 꺼집니
수동으로 LED 조명을 켜거나 끄십
[]
다 . LED 밝기 설정을 보려면
시오 .
LED 조명이 켜져있는 동안
[] (1) 를 2 초 동안 계속
누르십시오 .
≥ LED 조명을 계속 켜면 플래시
와 배터리에 열이 발생할 수 있
으나 오작동이 아닙니다 .
[
TEST/
테스트
플래시를
터뜨리려면
[TEST/CHARGE]
램프에
불이
켜져
있는
동
CHARGE
]
안
[TEST/CHARGE]
버튼을
누르십시오
.
[BACK
컨트롤 패널의 백라이트가 약 15 초 켜집니다 .
LIGHT]
128
VQT4Q07 (KOR)
무선 플래시 설정
무선 모드를 지원하는 Panasonic 디지털 카메라로 무선 조절이 가능합니다 . 무선
플래시 촬영 중 디지털 카메라 조작에 관하여는 디지털 카메라의 사용설명서를 참
조하십시오 .
1 카메라를 무선 모드로 설정하십시오 .
2 플래시를 [RC] 모드로 설정하십시오 .
“ 플래시 모드 ” (P127)
•[RC] 선택 시 [MODE] (3) 버튼을 누르면 채널을 설정할
수 있습니다 . [MODE] (3) 버튼을 다시 누르면 뒤로 돌아갑니다 .
3 플래시를 사용하여 채널과 그룹을 선택하십시오 .
“ 기타 설정들 ” (P130)
카메라와 플래시를 같은 채널로 설정합니다 .
채널
카메라가 플래시 설정을 최대 3 개의 그룹으로 제각각 조절 가
능합니다 ; 플래시가 속하는 그룹을 선택하십시오 .
그룹
카메라를 조작하여 각각의 그룹에 대해 발광 모드 , 플래시 조절 및 수동 플래시 조
절을 설정할 수 있습니다 .
무선 플래시 기기 설치
플래시 터짐과 함께 통신이 되기 때문에 플래시 설치 범위는 카메라에 따라 다릅니
다 . 플래시 설치 범위에 관한 자세한 사항은 카메라 사용설명서를 참조하십시오 .
1 부속 스탠드를 장착하십시오 .
• 잠금 레버를 [LOCK 1] 아이콘과 반대 방향 (1) 으로 밀고
플래시를 딸깍 소리가 날 때까지 스탠드로 밀어 자리를 잘
잡도록 하십시오 (2).
• 잠금 레버를 [LOCK 1] 위치로 밀어 플래시가 제자리에
걸리도록 하십시오 .
• 플래시를 빼려면 걸쇠를 [LOCK1] 화살표와 반대 방향으로 밀어 스탠드에서 미
십시오 .
2 무선 센서 (A) 가 카메라를 향하도록 하여 플래
시를 설치하십시오 .
설치 후 테스트 촬영을 하십시오 .
≥ 최대 3 개까지 원격 플래시 기기를 하나의 그룹으로 사용하
는 것이 좋습니다 .
≥ 각도나 카메라와 피사체 사이의 거리로 인해 플래시가 터지
지 않을 수 있습니다 .
(KOR) VQT4Q07
129
VQT4Q07_PP_E_GK.book 129 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
발광 각도 조절하기
플래시 헤드가 벽이나 천정을 향하도록 하여 바운스 촬영
을 합니다 . 0.5 m 에서 1.0 m 범위에서 빛을 받는 영역이
맞지 않습니다 ; 플래시가 아래로 향하도록 합니다 .
바운스 잠금 해제 버튼을 누르면서 발광 부분을
위 / 아래 및 좌 / 우로 돌리십시오 .
와이드 패널 사용하기
렌즈의 초점 거리가 12 mm 보다 와이드 쪽일 때 플래시 촬영
할 경우에는 내장 와이드 패널을 사용하십시오 .
와이드 패널을 밀어서 빼고 플래시 헤드 위에 두십시
오 .
≥ 와이드 패널 사용 시에는 예상 범위 표시가 바뀝니다 .
≥ 발광 각도는 10 mm 및 8mm로만 설정할 수 있습니다 .
≥ 와이드 패널을 위로 기울이지 마십시오 .
≥ 렌즈의 초점 길이가 12 mm 이상이면 ZOOM 표시가 깜박입
니다 .
캐치라이트 플레이트 사용하기
플래시 빛을 반사시켜 피사체의 눈에 빛을 반사시키는 캐치라
이트 효과를 사용하여 촬영할 수 있습니다 .
캐치라이트 플레이트를 밀어서 빼십시오 .
플래시를
바로
위로
하여
플레이트가
피사체를
향하게
합니다
.
기타 설정들
다음 옵션들을 컨트롤 패널에서 선택할 수 있습니다 .
1[OK] 버튼을 누르십시오 .
컨트롤 패널에서 항목이 깜박입니다 .
2 3/4/2/1 를 누르면 항목들이 하이라
이트됩니다 .
3 다이얼을 돌려 설정을 선택한 후 [OK]
버튼을 누르십시오 .
130
VQT4Q07 (KOR)
90º
7º
180º
180º
VQT4Q07_PP_E_GK.book 130 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
VQT4Q07_PP_E_GK.book 131 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
옵션 설명
MODE ( 플래시 모드 )
P127
( 플래시 밝기 조절 )
P128
ZOOM ( 발광 각도 )
P128
LED 가 자동 또는 수동으로 켜지는지 선택합니
다 .
(LED 조명 )
[A]: 필요 시 자동으로 켜집니다 .
[M]: LED 조명 버튼을 누를 때 켜집니다 .
없음 : 켜지지 않습니다 .
GN ( 가이드 번호 ) 플래시 단계를 조절합니다 .
ISO 감도 ISO 감도를 조절합니다 .
그룹 [RC] 모드에 대한 그룹을 선택합니다 . (P129)
조리개 조리개를 조절합니다 .
채널 [RC] 모드에 대한 채널을 선택
합니다 . (P129)
사용자 설정
사용에 편리를 위해 설정을 사용자 지정합니다 .
1[OK] 버튼을 2 초 이상 계속 누르십시오 .
플래시가 사용자 설정 모드로 들어갑니다 .
2 3/4 를 눌러 항목들을 하이라이트 하십시오 .
3 다이얼을 돌려 하이라이트된 항목을 변경하십시오 .
4[OK] 버튼을 2 초 이상 계속 눌러 설정을 마치십시오 .
컨트롤 패널 옵션 설명
AF 보조램
[A]: 카메라에 의해 조절됩니다 .
프
[OFF]: 켜지지 않습니다 .
[1/1] 에서 [1/16]: LED 밝기를 조절합니다 .
LED 밝기
[ON]: 플래시 조절이 종속 모드를 표시합니다 .
종속 플래
[OFF]: 플래시 조절이 종속 모드를 표시하지 않
시
습니다 .
플래시 케
[ON]: 사용되지 않는 플래시 케이블 .
이블
[OFF]: 사용되는 플래시 케이블 .
[]:
FOUR THIRDS 렌즈에 대한 값을 표시합
니다 .
줌 표시
없음 : 35 mm 필름 카메라 환산 값을 표시합니
다 .
(KOR) VQT4Q07
131
VQT4Q07_PP_E_GK.book 132 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
컨트롤 패널 옵션 설명
[m]: 미터로 표시되는 거리 .
거리 단위
[ft]: 피트로 표시되는 거리 .
[ON]: 플래시가 와이드 패널의 위치를 감지합니
와이드 패
다 . 발광 각도가 자동으로 조절됩니다 .
널 감지
[OFF]: 플래시가 와이드 패널 위치를 감지하지 않
습니
다 .
[ON]: 플래시 출력이 가이드 번호로 나타납니다 .
가이드 번
[OFF]: 플래시 출력이 상대 값으로 나타납니다 .
호 표시
[ON]: ISO 감도 및 조리개가 카메라에 맞게 조절
됩니다 .
[OFF]: 플래시의 ISO 감도 및 조리개가 다이얼로
자동 빛 감
조절됩니다 .
지
≥ 통신 기능이 있는 디지털 카메라 사용 시에만
사용할 수 있습니다 . ( 플래시 모드를 [AUTO]
또는 [SL AUTO] 모드로 설정한 경우에만 )
[2
5] 에서 [3200]: 플래시 기기와 통신이 되지 않
자동 ISO
는 카메라의 플래시 모드를 [AUTO] 로 선택 시
표시
ISO 감도가 표시됩니다 .
∫ 사용자 설정에서 디폴트 설정 ( 기본 설정 ) 으로 돌아가기
[OK] 버튼과 [BACK LIGHT] 버튼을 2 초 이상 함께 계속 누르십시오 .
설정이 리셋되면 컨트롤 패널이 한 번 깜박입니다 .
거리 단위 표시는 디폴트 설정으로 돌아가지 않습니다 .
통신 기능이 없는 카메라
∫ AUTO
조리개 및 ISO 감도를 카메라에서 선택한 값으로 설정합니다 .
1 플래시 모드를 [AUTO] 로 설정하십시오 .
“ 플래시 모드 ” (P127)
• [AUTO] 선택 시에는 [MODE] (3) 버튼을 누르면 조리개
를 설정할 수 있습니다 . [MODE] (3) 버튼을 다시 누르면
뒤로 돌아갑니다 .
2 줌 위치를 렌즈의 초점 길이에 맞추십시오 .
“[ZOOM]” (P128)
3 조리개 및 ISO 감도를 조절하십시오 .
“ 기타 설정들 ” (P130)
선택한 값이 플래시 작동 범위 밖이면 표시에서 [ISO] 및 [F] 가 깜박입니다 . 셔터를
놓은 후 약 5초 동안 [AUTO CHECK] 램프가 깜박여 플래시가 성공적으로 터졌음을
나타냅니다 .
132
VQT4Q07 (KOR)
VQT4Q07_PP_E_GK.book 133 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
∫ MANUAL
가이드 번호를 선택합니다 .
1 플래시 모드를 [MANUAL] 로 설정하십시오 .
“ 플래시 모드 ” (P127)
2 줌 위치를 렌즈의 초점 길이에 맞추십시오 .
“[ZOOM]” (P128)
3 가이드 번호를 설정하십시오 .
“ 기타 설정들 ” (P130)
종속 모드
다른 기기에서 나오는 플래시와 함께 원격으로 플래시가 터집니다 .
1 플래시 모드를 [SL AUTO] 또는 [SL MANUAL]
로 설정하십시오 .
“ 플래시 모드 ” (P127)
다른 플래시 설정들은 [AUTO] 또는 [MANUAL] 모드로 조절
합니다 .
“ 통신 기능이 없는 카메라 ” (P132)
2 플래시를 설치하십시오 .
플래시 설치 방법은 무선 모드와 같습니다 .
“ 무선 플래시 기기 설치 ” (P129)
플래시 설치 범위에 관한 자세한 사항은 카메라 사용설명서
를 참조하십시오 .
• 카메라의 플래시 모드를 1 차 플래시가 터지지 않는 수동
으로 설정하십시오 . 카메라에서 1 차 플래시가 터지면 외
장플래시가 카메라의 1 차 플래시와 동기화되어 플래시
불빛이 적절히 터지지 않습니다 .
• 다른 사진기의 플래시 기기에 반응하여 플래시가 터질 수
있
습니다 .
사용상의 주의
∫ 기기에 관하여
기기가 카메라 본체에 부착되어 있을 때 기기를 휴대하지 마십시오 .
∫ 배터리에 관하여
기기를 오랫동안 사용하지 않을 경우에는 반드시 배터리를 빼십시오 .
(KOR) VQT4Q07
133
VQT4Q07_PP_E_GK.book 134 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
사양
사양은 예고없이 변경될 수 있습니다 .
필요
전원
:
DC 6.0 V
권장 배터리
LR6/AA
알카라인
건전지
k
4/
HR6/AA 충전식 니켈금속수소화합물 전지 (Ni-MH) k 4
충전시간
약 2.0 초 : LR6/AA 알카라인 건전지
( 풀 플래시에서 [TEST/
약 1.5 초 : HR6/AA 충전식 니켈금속수소화합물 전지
CHARGE] 램프에 불이
켜질 때까지 )
발광 시간 약 1/20000 초에서 1/500 초
( 플래시 밝기에 따라 다름 ; FP 발광 제외 .)
플래시 횟수
약 250 회 :
LR6/AA
알카라인
건전지
( 풀 플래시로 )
약 350 회 : HR6/AA 충전식 니켈금속수소화합물 전지
(min. 1900 mAh 타입 )
( 사진 촬영 조건에 따라 다릅니다 .)
AF 보조램프 유효 거리 : 약 1m 에서 5m
( 사용하는 디지털 카메라 및 렌즈 유형에 따라 다름 )
플래시 모드
TTL AUTO/AUTO/MANUAL/FP TTL AUTO/
FP MANUAL/SL AUTO/SL MANUAL/RC
가이드 번호 36 (ISO100), 12 (ISO100: 와이드 패널 사용 시 )
발광 각도 12 mm 에서 42 mm 렌즈의 시야각을 커버 (35 mm 필름
카메라 환산 : 24 에서 85 mm)
( 와이드 패널 시 : 8 mm 렌즈 , 35 mm 필름 카메라 환산 :
16
mm)
치수
약
62.0 mm (W)
k
104.0 mm (H)
k
98.0 mm (D)
(
돌출
부위
제외
)
중량 약 376 g ( 배터리 포함 )
약 257 g ( 메인 기기 )
작동 가능한 온도 0°C에서 40 °C
작동 가능한 습도 10%RH 에서 80%RH ( 응결 없음 )
Panasonic Korea Ltd.
134
VQT4Q07 (KOR)
VQT4Q07_PP_E_GK.book 135 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
РУССКИЙ ЯЗЫК
Инструкция по эксплуатации
ВСПЫШКА
Благодарим за приобретение продукции Panasonic.
Перед использованием этого изделия, пожалуйста, внимательно
прочитайте данные инструкции и сохраните это руководство для
дальнейшего использования.
Оглавление
Информация для вашей
Настройки беспроводного
безопасности............................. 135
управления вспышкой ...............143
Предостережения ..................... 137
Размещение беспроводных
Дополнительные
вспышек...................................... 143
принадлежности, которые
Определение угла освещения
.... 144
поставляются в комплекте ....... 137
Использование широкоугольной
Названия частей ....................... 138
панели ........................................ 144
Панель управления................... 138
Использование панели для
Непрерывное срабатывание.... 138
создания бликов ........................ 144
Подготовка аккумулятора
Другие настройки....................... 144
(поставляется отдельно).......... 139
Пользовательские настройки ... 145
Установка аккумуляторов......... 139
Фотокамера с функциями
Прикрепление к фотокамере ... 139
связи ...........................................146
Включение вспышки.................. 139
Режим ведомой вспышки.......... 147
Съемка....................................... 140
Предосторожности при
Режим вспышки......................... 141
использовании ...........................147
Функции кнопок.......................... 142
Технические характеристики....148
Информация для вашей безопасности
ПРЕДОСТЕРЕЖЕНИЕ!
Для снижения риска пожара, удара электрическим током или
повреждения изделия:
• Не следует устанавливать или размещать данный аппарат в книжном
шкафу, встроенном шкафу или другом замкнутом пространстве.
Обеспечьте хорошую вентиляцию данного устройства.
(RUS) VQT4Q07
135
VQT4Q07_PP_E_GK.book 136 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
∫ Информация об аккумуляторах
ПРЕДУПРЕЖДЕНИЕ
• В случае неправильной замены элемента питания существует опасность
взрыва. Используйте для замены исключительно рекомендованный
изготовителем тип элемента питания.
• При утилизации элементов питания запросите в местных органах власти или у
продавца информацию по правильному способу утилизации.
• Не нагревайте и не подвергайте воздействию огня.
• Не оставляйте аккумулятор(ы) на длительное время в автомобиле с закрытыми
окнами и дверями на солнце.
• В случае использования перезаряжаемых аккумуляторов
рекомендуются перезаряжаемые аккумуляторы производства
Panasonic.
-Если Вы увидите такой символ-
Информация по обращению с отходами для стран, не
входящих в Европейский Союз
Действие этого символа распространяется
только на Европейский Союз.
Если Вы собираетесь выбросить данный
продукт, узнайте в местных органах власти или
у дилера, как следует поступать с отходами
такого типа.
136
VQT4Q07 (RUS)
Предостережения
≥ Это внешняя вспышка для цифровых фотокамер Panasonic (в дальнейшем
именуемая вспышкой). Использование данной вспышки вместе с цифровой
фотокамерой, которая поддерживает беспроводной режим, дает
возможность съемки с беспроводным управлением вспышкой. Доступные
функции могут отличаться в зависимости от используемой цифровой
фотокамеры. Информацию о соответствующих цифровых фотокамерах см.
на нашем веб-сайте.
http://panasonic.jp/support/global/cs/dsc/
(Сайт только на а
нглийском языке.)
∫ Обращение с устройством
≥ Не подвергайте устройство воздействию сильной вибрации и
избегайте ударов. Иначе это может вызвать не только неисправность
устройства, но и разрушение головки вспышки.
≥ Попадание песка и грязи может вызвать неисправность устройства.
При использовании устройства в таких местах, как пляж, принимайте
меры для его защиты от песка и грязи.
≥ Данное устройство не яв
ляется ни пыленепроницаемым, ни
брызгозащищенным. Если на устройство случайно попадут капли
воды, вытрите их сухой тканью. Если устройство перестанет
правильно функционировать, обратитесь к своему поставщику или в
компанию Panasonic.
≥ Прочитайте инструкцию по эксплуатации цифровой фотокамеры.
Дополнительные принадлежности,
которые поставляются в комплекте
[При распаковке устройства следует произвести осмотр]
При извлечении устройства из упаковочной коробки убедитесь, что там
находятся основное устройство и поставляемые в комплекте дополнительные
принадлежности, а также проверьте их внешний вид и функционирование,
чтобы убедиться, что они не получили повреждений во время доставки и
перевозки.
Если вы обнаружили какие-либо проблемы, обратитесь к св
оему поставщику,
прежде чем использовать данное изделие.
Номера изделий верны по состоянию на октябрь 2012 г. Они могут
изменяться.
1 Чехол для вспышки
2 Подставка для вспышки
≥ Аккумуляторы поставляются
отдельно.
(RUS) VQT4Q07
137
12
VFC4916 VFB0243
VQT4Q07_PP_E_GK.book 137 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Названия частей
1 Широкоугольная панель
: Кнопка [OK]
2 Головк а вспышки
; Кнопка разблокировки осветителя
3 Датчик беспроводного управления
< Кнопка [BACK LIGHT]
4 Вспомогательная лампочка АФ/
= Кнопка [ON/OFF]
светодиодная лампочка
> Блокирующий рычажок
5 Датчик вспышки
? Диск
6 Панель для создания бликов
a (2): Кнопка настройки
7 Панель управления
интенсивности вспышки
8 Индикатор [AUTO CHECK]
b (3): Кнопка [MODE]
9 Кнопка/индикатор [TEST/CHARGE]
c (1): Кнопка светодиодной лампочки
d (4): Кнопка [ZOOM]
Панель управления
1 Режим FP
8 Светодиодная
2 Режим вспышки
лампочка
3 Ведущее число
9Светочувствите
(GN)
льность ISO
4 Настройка
: Группа режима
интенсивности
RC
вспышки
; Диафрагма (F)
5 Показатель
< Канал режима
увеличения
RC
(ZOOM)
=
Предупреждение
6 Показатель
о температуре
FOUR THIRDS
> Дистанционные
7 Режим
устройства
увеличения
Непрерывное срабатывание
Вспышка может сильно нагреваться при срабатывании много раз подряд, что
может привести к повреждению или неисправности. Вспышка должна
срабатывать не более 10 раз подряд с интервалом в 2,5 секунды, после чего
ее нельзя использовать как минимум 10 минут.
138
VQT4Q07 (RUS)
b
a
c
d
VQT4Q07_PP_E_GK.book 138 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Подготовка аккумулятора (поставляется
отдельно)
Выбирайте следующие аккумуляторы:
≥ Щелочные сухие аккумуляторы типа LR6/AA (x 4)
≥ Перезаряжаемые никель-металл-гидридные аккумуляторы типа HR6/AA
(Ni-MH) (x 4)
Марганцевые сухие аккумуляторы типа R6/AA использовать нельзя.
Рекомендуется использовать аккумуляторы производства Panasonic.
Установка аккумуляторов
≥ Используйте щелочные сухие аккумуляторы
или перезаряжаемые никель-металл-
гидридные аккумуляторы.
1 Чтобы открыть крышку отсека для
аккумуляторов, сдвиньте ее в сторону.
2 Вставьте аккумуляторы, соблюдая
правильную полярность [r]/[s].
3 Закройте крышку отсека для
аккумуляторов, плотно задвинув ее назад до упора.
Прикрепление к фотокамере
Убедитесь, что фотокамера и вспышка выключены. Если вспышка
прикрепляется или снимается, когда вспышка или фотокамера включена, это
может привести к неисправности.
1 Сдвиньте блокирующий рычажок в
направлении, противоположном
указанному на значке [LOCK
1
] (
1
).
2 Плотно вставьте вспышку в
колодку для принадлежностей,
сдвигая ее до щелчка (2).
3 Сдвиньте блокирующий рычажок
в положение [LOCK 1] (3).
≥ Чтобы снять вспышку, сдвиньте блокирующий рычажок в направлении,
противоположном указанному стрелкой [LOCK1], и выньте вспышку из
колодки для принадлежностей.
Включение вспышки
Прикрепите вспышку к фотокамере, а затем включите фотокамеру.
1 Индикатор [AUTO CHECK]
2 Индикатор [TEST/CHARGE]
3 Панель управления
4 Кнопка [ON/OFF]
(RUS) VQT4Q07
139
VQT4Q07_PP_E_GK.book 139 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Нажмите кнопку [ON/OFF].
≥ Включится дисплей панели управления.
≥
Чтобы выключить вспышку, еще раз нажмите кнопку [ON/OFF].
≥ Смените аккумуляторы, если индикатор [TEST/CHARGE] не загорается
спустя:
30 секунд (щелочные сухие аккумуляторы)
10 секунд (перезаряжаемые никель-металл-гидридные а
ккумуляторы)
≥ Если индикатор [TEST/CHARGE] и индикатор [AUTO CHECK] мигают
одновременно, у аккумуляторов низкий заряд. Смените аккумуляторы.
Использование сильно разряженного аккумулятора может привести к
неисправности.
≥ Каждый раз при переходе фотокамеры в режим сна вспышка также
переходит в режим сна.
≥ Если в течение приблизительно 60 секунд не выполняется никаких
оп
ераций, вспышка автоматически выключается. Чтобы снова включить
вспышку, нажмите кнопку [ON/OFF].
≥ Во время зарядки вспышки может слышаться дрожащий звук, но это не
является признаком неисправности.
Съемка
1 Режим вспышки
2 Угол освещения
Отображается согласно фокусному
расстоянию объектива.
3 Индикатор [AUTO CHECK]
4 Рабочий диапазон освещения
1 Чтобы выбрать режим вспышки, используйте элементы
управления фотокамеры.
Подробную информацию см. в инструкции по эксплуатации фотокамеры.
2 Выберите режим вспышки.
“Режим вспышки” (P141)
• Произойдет обмен информацией о съемке между фотокамерой и
вспышкой, и рабочий диапазон вспышки отобразится на панели
управления.
3 Нажмите кнопку затвора наполовину.
• Диапазон вспышки меняется в соответствии с настройками фотокамеры
(показателями светочувствительности ISO, диафрагмы и фокусного
расстояния объектива).
4 Чтобы сделать снимок, нажмите кнопку затвора до конца.
Вспышка излучает свет при правильной экспозиции, если индикатор [AUTO
CHECK] мигает приблизительно 5 секунд.
≥ При съемке со вспышкой корпус объектива, бленда объектива и т. п. могут
загораживать свет от вспышки.
≥ Используйте широкоугольную панель, чтобы избежать избыточной
экспозиции при съемке на расстоянии менее 1 м (P144).
140
VQT4Q07 (RUS)
VQT4Q07_PP_E_GK.book 140 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
VQT4Q07_PP_E_GK.book 141 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Режим вспышки
Выберите режим вспышки в соответствии с объектом и условиями съемки.
1 Нажмите кнопку [MODE] (3).
2 Поворотом диска выберите режим вспышки.
• В случае выбора [MANUAL] или [FP MANUAL] нажатием кнопки
[MODE] (3) можно установить ведущее число. Чтобы
вернуться назад, еще раз нажмите [MODE] (3).
3 Нажмите кнопку [OK].
Дисплей панели
Операция управления
управления
Интенсивность света вспышки регулируется
автоматически в соответствии с настройкой
фотокамеры. Вспышка настраивается на
[ TTL AUTO]
основании количества света, прошедшего через
объектив фотокамеры. Этот режим рекомендуется
использовать для фотокамеры с функцией связи.
[ [AUTO]
Вспышка настраивается на основании
количества света, измеряемого датчиком
освещенности, установленном на вспышке.
Если фотокамера оснащена функцией связи,
данный режим можно использовать, только если
модель фотокамеры поддерживает
Мигает:
автоматическую настройку.
выход за пределы рабочего
диапазона вспышки
В этом режиме сила света вспышки
[ MANUAL]
устанавливается в соответствии с показателем
ведущего числа. На дисплее вспышки
отображается оптимальный диапазон,
рассчитанный на основании ведущего чи
сла и
настроек фотокамеры.
Беспроводное управление возможно только для
[RC]
цифровых фотокамер Panasonic, которые
поддерживают беспроводной режим. (P143)
[ FP TTL AUTO] Режим FP. Данный режим позволяет вести
съемку со вспышкой, даже если выдержка
короче, чем скорость синхронизации вспышки
на фотокамере.
≥ Максимальная мощность снижается, что
приводит к уменьшению рабочего диапазона
вспышки. Рабочий диапазон вспышки также
уменьшается из-за в
ыдержки.
[FP TTL AUTO]: уровень вспышки
[ FP MANUAL]
устанавливается автоматически.
[FP MANUAL]: вспышка срабатывает в
соответствии с выбранным ведущим числом. На
дисплее вспышки отображается оптимальный
диапазон, рассчитанный на основании ведущего
числа и настроек фотокамеры.
(RUS) VQT4Q07
141
VQT4Q07_PP_E_GK.book 142 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Дисплей панели
Операция управления
управления
[ SL AUTO] Вспышка управляется дистанционно и
срабатывает синхронно со срабатыванием
других вспышек.
[SL AUTO]: уровень вспышки устанавливается
[ SL MANUAL]
автоматически.
[SL MANUAL]: вспышка срабатывает в
соответствии с выбранным ведущим числом.
Функции кнопок
Кнопка Функция Использование
Настройка уровня вспышки
до w5 EV. Данное значение
сочетается с настройками
1 Нажмите [] (2) или [ZOOM]
[]
компенсации вспышки,
(4).
установленными с
2 Поверните диск для выбора
помощью фотокамеры.
значения, а затем нажмите
Ручная настройка угла
кнопку [OK].
[ZOOM]
освещения. На дисплее
появляется [M].
1 Перед съемкой установите
для светодиодной лампочки
параметр [M].
“Другие настройки” (P144)
2
Нажмите [] (
1
), чтобы
включить светодиодную
лампочку. Еще раз нажмите []
(
1
), чтобы выключить
Ручное включение или
светодиодную лампочку. Чтобы
[]
выключение светодиодной
увидеть настройку яркости
лампочки.
светодиода, нажмите и
удерживайте [] (
1
) в течение
2 секунд, когда светодиодная
лампочка включена.
≥
Вспышка и аккумуляторы могут
нагреваться, если светодиод будет
включен, но это не является
неисправностью.
[
TEST/
Для пробного срабатывания вспышки нажмите кнопку [TEST/
CHARGE
]
CHARGE], когда горит индикатор [TEST/CHARGE].
[BACK
Подсветка панели управления включается примерно на 15
LIGHT]
секунд.
142
VQT4Q07 (RUS)
Настройки беспроводного управления
вспышкой
Беспроводное управление возможно для цифровых фотокамер Panasonic,
которые поддерживают беспроводной режим. Информацию о работе
цифровой фотокамеры во время съемки в режиме беспроводного управления
вспышкой см. в инструкции по эксплуатации цифровой фотокамеры.
1 Установите на фотокамере беспроводной
режим.
2 Установите на вспышке режим [RC].
“Режим вспышки” (P141)
• В случае выбора [RC] нажатием кнопки [MODE] (
3
) можно
установить канал. Чтобы вернуться назад, еще раз нажмите [MODE] (
3
).
3 Используйте вспышку для выбора канала и группы.
“Другие настройки” (P144)
Установите для фотокамеры и вспышки один и тот же
канал.
Канал
Фотокамера может настраивать параметры вспышки по
отдельности для 3 групп. Выберите группу, к которой
Группа
относится вспышка.
Режим срабатывания, настройку вспышки и ручную настройку вспышки можно
установить для каждой группы с помощью фотокамеры.
Размещение беспроводных вспышек
Поскольку связь осуществляется с помощью светового импульса от вспышки
фотокамеры, диапазон размещения вспышки зависит от фотокамеры.
Подробную информацию о диапазоне размещения вспышки см. в инструкции
по эксплуатации фотокамеры.
1 Прикрепите подставку, которая
поставляется в комплекте.
• Сдвиньте блокирующий рычажок в направлении,
противоположном указанному на значке [LOCK 1]
(1), и плотно вставьте вспышку в подставку, сдвигая
ее до щелчка (2).
• Сдвиньте блокирующий рычажок в положение
[LOCK 1], чтобы зафиксировать вспышку на месте.
• Чтобы снять вспышку, сдвиньте фиксатор в направлении, противоположном
указанному стрелкой [LOCK
1
], и выньте вспышку из подставки.
2 Расположите вспышку так, чтобы датчик
беспроводного управления (A) был
обращен к фотокамере.
После размещения сделайте пробный снимок.
≥ Рекомендуется использовать одну группу максимум из
трех дистанционных вспышек.
≥ Вспышка может не сработать в зависимости от угла или
расстояния между фотокамерой и объектом съемки.
(RUS) VQT4Q07
143
VQT4Q07_PP_E_GK.book 143 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Определение угла освещения
Направьте головку вспышки на стену или потолок,
чтобы вести съемку в отраженном свете вспышки.
Если освещаемый участок находится на расстоянии от
0,5 м до 1,0 м, такая установка будет неверной; в
таком случае направьте вспышку вниз.
Нажав кнопку разблокировки осветителя,
можно повернуть излучатель света
вверх/вниз и влево/вправо.
Использование
широкоугольной панели
Используйте встроенную широкоугольную панель для
съемки со вспышкой, если фокусное расстояние
объектива составляет более 12 мм.
Выдвиньте широкоугольную панель и
поместите ее на головку вспышки.
≥ Отображение расчетного диапазона изменяется при
использовании широкоугольной панели.
≥
Угол освещения можно установить только на 10 мм и 8 мм.
≥ Не наклоняйте широкоугольную панель вверх.
≥ Отображение увеличения (ZOOM) мигает, если
фокусное расстояние объектива составляет 12 мм или
более.
Использование панели для создания
бликов
Отражение света вспышки позволяет снимать с
эффектом создания бликов, при этом свет отражается от
глаз объекта съемки.
Выдвиньте панель для создания бликов.
Направьте вспышку прямо вверх, а панель в направлении
объекта съемки.
Другие настройки
На панели управления можно выбрать следующие параметры.
1 Нажмите кнопку [OK].
Элемент настройки начнет мигать на панели
управления.
2 Нажатием 3/4/2/1 выделите
элементы настройки.
3 Поверните диск для выбора настройки, а затем нажмите
кнопку [OK].
144
VQT4Q07 (RUS)
90º
7º
180º
180º
VQT4Q07_PP_E_GK.book 144 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
VQT4Q07_PP_E_GK.book 145 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Параметр Описание
РЕЖИМ (режим вспышки)P141
(настройка интенсивности
P142
вспышки)
Увеличение (ZOOM) (угол
P142
освещения)
Выбор между автоматическим и ручным
включением светодиодной лампочки.
[A]: автоматическое включение лампочки
(Светодиодная лампочка)
при необходимости.
[M]: лампочка загорается при нажатии
кнопки светодиодной лампочки.
Отсутствует: лампочка не загорается.
GN (ведущее число) Настройка уровня вспышки.
Светочувствительность ISO Настройка светочувствительности ISO.
Группа Выбор группы для режима [RC]. (P143)
Ди
афрагма Настройка диафрагмы.
Канал Выбор канала для режима [RC]. (P143)
Пользовательские настройки
Установите свои настройки для облегчения работы с устройством.
1 Нажмите и удерживайте кнопку [OK] более 2 секунд.
Вспышка перейдет в режим пользовательских настроек.
2 Нажатием 3/4 выделите элементы настройки.
3 Поверните диск, чтобы изменить выделенный элемент.
4 Для завершения настроек нажмите и удерживайте кнопку
[OK] более 2 секунд.
Панель
Параметр
Описание
управления
Всп.
[A]: управляется фотокамерой.
ламп. AF
[OFF]: не загорается.
От [1/1] до [1/16]: настройка яркости
Яркость
светодиода.
светодиода
[ON]: дисплей управления вспышкой
Ведомая
отображает режим ведомой вспышки.
вспышка
[OFF]: дисплей управления вспышкой не
отображает режим ведомой вспышки.
Кабель для
[ON]: кабель для вспышки не используется.
вспышки
[OFF]: кабель для вспышки используется.
[]: отображение значений для объектива
Отображение
FOUR THIRDS.
увеличения
Отсутствует: отображение соответствующих
значений для фотокамеры с пленкой 35 мм.
(RUS) VQT4Q07
145
VQT4Q07_PP_E_GK.book 146 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Панель
Параметр
Описание
управления
Дистанцио
[m]: расстояния отображаются в метрах.
нные
[ft]: расстояния отображаются в футах.
устройства
[ON]: вспышка определяет положение
Определение
широкоугольной панели. Угол освещения
широкоуголь
настраивается автоматически.
ной панели
[OFF]: вспышка не определяет положения
широкоугольной панели.
[ON]: мощность вспышки указывается как
Отображение
ведущее число.
ведущего
[OFF]: мощность вспышки указывается как
числа
относительная величина.
[ON]: настройка светочувствительности ISO и
диафрагмы выполняется в соответствии с
Автоматиче
настройками фотокамеры.
[OFF]: настройку светочувствительности ISO
ская
и диафрагмы вспышки можно выполнить с
настройка
помощью диска.
светочувств
≥ Этот вариант можно использовать только
ительности
для цифровых фотокамер с функциями
связи. (Только когда режим вспышки
установлен на [AUTO] или [SL AUTO].)
Автомати
От [25] до [3200]: отображается
ческое
светочувствительность ISO в случае выбора [AUTO]
отображе
в качестве режима вспышки для фотокамер, не
ние ISO
поддерживающих связь со вспышкой.
∫ Возвращение пользовательских настроек к настройкам по
умолчанию
Нажмите и удерживайте кнопку [OK] и кнопку [BACK LIGHT]
одновременно в течение более 2 секунд.
Когда настройки будут сброшены, панель управления мигнет один раз.
Отображение дистанционных устройств не возвращается к настройке по умолчанию.
Фотокамера с функциями связи
∫ Автоматический режим (AUTO)
Установк а показателей диафрагмы и светочувствительности ISO в соответствии с
показателями, выбранными с помощью фотокамеры.
1 Установите режим вспышки на [AUTO].
“Режим вспышки” (P141)
• В случае выбора [AUTO] нажатием кнопки [MODE]
(3) можно установить значение диафрагмы. Чтобы
вернуться назад, еще раз нажмите [MODE] (3).
2 Установите положение увеличения в соответствии с
фокусным расстоянием объектива.
“[ZOOM]” (P142)
3 Выполните настройку диафрагмы и светочувствительности ISO.
“Другие настройки” (P144)
Если выбранные значения выходят за пределы рабочего диапазона вспышки, на
дисплее начнут мигать [ISO] и [F]. Если индикатор [AUTO CHECK] мигает примерно
5 секунд после спуска затвора, это означает успешное срабатывание вспышки.
146
VQT4Q07 (RUS)
VQT4Q07_PP_E_GK.book 147 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
∫ Ручной режим (MANUAL)
Выбор ведущего числа.
1 Установите режим вспышки на [MANUAL].
“Режим вспышки” (P141)
2 Установите положение увеличения в
соответствии с фокусным расстоянием
объектива.
“[ZOOM]” (P142)
3 Установите ведущее число.
“Другие настройки” (P144)
Режим ведомой вспышки
Вспышка управляется дистанционно и срабатывает синхронно со
срабатыванием других вспышек.
1 Установите режим вспышки на [SL AUTO]
или [SL MANUAL].
“Режим вспышки” (P141)
Выполните другие настройки вспышки согласно режиму
[AUTO] или [MANUAL].
“Фотокамера с функциями связи” (P146)
2 Выберите расположение вспышки.
Способ расположения вспышки такой же, как и для
беспроводного режима.
“Размещение беспроводных вспышек” (P143)
Подробную информацию о диапазоне размещения
вспышки см. в инструкции по эксплуатации
фотокамеры.
• Установите режим вспышки фотокамеры на ручной
режим без срабатывания предварительной вспышки.
Если на фотокамере срабатывает предварительная
вспышка, внешняя вспышка синхронизируется с
предварительной вспышкой фотокамеры и не да
ет нужного уровня
освещенности.
• Вспышка может сработать в ответ на срабатывание вспышек других фотографов.
Предосторожности при использовании
∫ Информация об устройстве
Не переносите устройство, когда оно прикреплено к корпусу
фотокамеры.
∫ Информация об аккумуляторах
Если устройство не будет использоваться в течение длительного
времени, обязательно выньте аккумуляторы.
(RUS) VQT4Q07
147
VQT4Q07_PP_E_GK.book 148 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Технические характеристики
Технические характеристики могут быть изменены без уведомления.
Требования по
питанию:
Постоянный ток 6,0 В
Аккумуляторы,
Щелочные сухие аккумуляторы типа LR6/AA
k
4/
рекомендуемые для
Перезаряжаемые никель-металл-гидридные
использования
аккумуляторы типа HR6/AA (Ni-MH)
k 4
Время подзарядки
Прибл. 2,0 секунды: щелочные сухие аккумуляторы
(после полной
типа LR6/AA
вспышки до
Прибл. 1,5 секунды:
п
ерезаряжаемые никель-
загорания
металл-гидридные аккумуляторы типа HR6/AA
индикатора [TEST/
CHARGE])
Период
Прибл. от 1/20000 секунды до 1/500 секунды
срабатывания
(зависит от интенсивности вспышки, за
исключением режима FP.)
Кол-во
Прибл. 250 срабатываний вспышки:
щелочные сухие
срабатываний
аккумуляторы типа
LR6/AA
вспышки
Прибл. 350 срабатываний вспышки:
(при полной вспышке)
п
ерезаряжаемые никель-металл-гидридные
аккумуляторы типа HR6/AA (мин. типа 1900 мА/ч)
(зависит от условий съемки.)
Всп. ламп. AF
Эффективное расстояние: приблизительно от 1 м до 5 м
(зависит от цифровой фотокамеры и типа
используемого объектива)
Режимы вспышки TTL AUTO/AUTO/MANUAL/FP TTL AUTO/
FP MANUAL/SL AUTO/SL MANUAL/RC
Ведущее число 36 (ISO100), 12 (ISO100: при использовании
широкоугольной панели)
Угол освещения Охватывает угол обзора объективов от 12 до 42 мм
(соответствующие значения для фотокамеры с
пленкой 35 мм: от 24 до 85 мм)
(с широкоугольной панелью: объектив 8 мм,
соответствующие значения для фотокамеры с
пленкой 35 мм: 16 мм)
Габариты
Прибл. 62,0 мм (Ш)
k
104,0 мм (В)
k
98,0 мм (Г)
(без выступающих частей)
Масса Прибл. 376 г (включая аккумуляторы)
Прибл. 257 г (основное устройство)
Рабочая температура 0°C до 40 °C
Рабочая влажность Относительная влажность: от 10%RH до 80%RH
(без конденсации)
148
VQT4Q07 (RUS)
VQT4Q07_PP_E_GK.book 149 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Информация для покупателя
Название продукции: ВСПЫШКА
Название страны производителя: Китай
Название производителя: Панасоник Корпорэйшн
Юридический адрес: 1006 Ка
дома, Осака, Япония
Дата изготовления: месяц и год можно узнать по номеру на
наклейке.
Пример маркировки s № 20121024
Год: первые четыре цифры в номере
Месяц: пятая и шестая цифры в номере
День: седьмая и восьмая цифры в номере
Дополнительная информация: Пожалуйста внимательно
прочитайте инструкцию по
эксплуатации.
Установленный производителем в порядке п. 2 ст. 5 федерального закона РФ
“О защите прав потребителей” срок службы данного изделия равен 7 годам с
даты производства при условии, что изделие используется в строгом
соответствии с настоящей инструкцией по эксплуатации и применимыми
техническими стандартами.
(RUS) VQT4Q07
149
VQT4Q07_PP_E_GK.book 150 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Інструкції з експлуатації
ФОТОСПАЛАХ
Дякуємо за придбання продукції Panasonic.
Перед використанням цього продукту уважно прочитайте ці
інструкції і збережіть посібник для подальшого використання.
Зміст
Інформація для вашої
Налаштування бездротового
безпеки .......................................150
спалаху....................................... 159
Запобіжні заходи........................153
Розташування бездротових
Приладдя, що постачаються в
спалахів...................................... 159
комплекті.....................................153
Корекція кута
Перелік деталей.........................154
випромінювання ........................ 160
Панель керування......................154
Користування ширококутною
Безперервна зйомка ..................154
панеллю ..................................... 160
Підготовка акумулятора
Користування відбивачем......... 160
(постачається окремо)...............155
Інші налаштування .................... 160
Завантаження акумуляторів......155
Індивідуальні налаштування .... 161
Приєднання до фотокамери .....155
Камера без функцій зв'язку ...... 162
Ввімкнення спалаху ...................155
Режим Slave............................... 163
Зйомка ........................................156
Запобіжні заходи щодо
Режим спалаху...........................157
використання ............................. 163
Функції кнопок.............................158
Технічні характеристики............ 164
Інформація для вашої безпеки
УВАГА!
Для запобігання пожежі, ураження електричним струмом чи
пошкодження виробу:
• Не встановлюйте і не розміщуйте цей пристрій у обмеженому просторі:
на книжкових полицях, вбудованих шафах та ін. Переконайтеся, що
пристрій добре вентилюється.
150
VQT4Q07 (UKR)
VQT4Q07_PP_E_GK.book 151 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
УКРАЇНСЬКА
∫ Про акумулятори
УВАГА
• У випадку некоректної заміни акумулятора існує ризик вибуху. Використовуйте
для заміни лише рекомендовані типи акумуляторів.
• Щодо утилізації акумуляторів зверніться до місцевих органів влади або дилера
за інформацією щодо правильного способу утилізації.
• Не нагрівати, оберігати від вогню.
• Не залишайте акумулятор(и) в автомобілі під прямими сонячними променями
впродовж тривалого часу при зачинених дверях та вікнах.
• Якщо ви використовуватимете акумулятори, які підлягають
перезарядці, рекомендуємо використовувати акумулятори Panasonic.
-За наявності цього знаку-
Інформація щодо утилізації в країнах, які не входять в
Європейський Союз
Даний символ дійсний тільки на території
Європейського Союзу.
При потребі утилізації даного виробу зверніться
до місцевого керівництва або дилера щодо
правильного методу її здійснення.
(UKR) VQT4Q07
151
VQT4Q07_PP_E_GK.book 152 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Декларація про Відповідність
Вимогам Технічного Регламенту Обмеження Використання деяких
Небезпечних Речовин в електричному та електронному обладнанні
(затвердженого Постановою №1057 Кабінету Міністрів України)
Виріб відповідає вимогам Технічного Регламенту Обмеження Використання деяких
Небезпечних Речовин в електричному та електронному обладнанні (ТР ОВНР).
Вміст небезпечних речовин у випадках, не обумовлених в Додатку №2 ТР ОВНР, :
1 свинець(Pb) – не перевищує 0,1 % ваги речовини або в концентрації до
1000 частин на мільйон;
2 кадмій (Cd)– не перевищує 0,01 % ваги речовини або в концентрації до
100 частин на мільйон;
3 ртуть(Hg) – не перевищує 0,1 % ваги речовини або в концентрації до
1000 частин на мільйон;
6+
4 шестивалентний хром (Cr
) – не перевищує 0,1 % ваги речовини або в
концентрації до 1000 частин на мільйон;
5 полібромбіфеноли (PBB) – не перевищує 0,1 % ваги речовини або в
концентрації до 1000 частин на мільйон;
6 полібромдефенілові ефіри (PBDE) – не перевищує 0,1 % ваги речовини
або в концентрації до 1000 частин на мільйон.
152
VQT4Q07 (UKR)
Запобіжні заходи
≥ Це зовнішній спалах для цифрових фотокамер Panasonic (надалі —
“спалах”). Коли спалах використовується з цифровою камерою, яка
підтримує бездротовий режим, можна виконувати бездротову зйомку.
Доступні функції різняться в залежності від використаної цифрової
фотокамери. Відповідні цифрові фотокамери зазначено на нашому веб-
сайті.
http://panasonic.jp/support/global/cs/dsc/
(сайт лише англійською мовою.)
∫ Поводження з пристроєм
≥ Не піддавайте пристрій дії сильної вібрації чи ударів. Це може
призвести не тільки до несправності, але й до поломки голівки спалаху.
≥ Пісок та бруд також можуть вивести пристрій з ладу. При використанні
в такому середовищі, як пляж, прийміть застережні заходи для його
захисту від піску та бруду.
≥ Цей пристрій не за
хищений від пилу та бризок. Якщо на нього
випадково потраплять краплини води тощо, видаліть їх за допомогою
сухої тканини. Якщо пристрій не працюватиме коректно, зверніться до
свого дилера або в компанію Panasonic.
≥ Прочитайте інструкцію з експлуатації для цифрової фотокамери.
Приладдя, що постачаються в комплекті
[Під час розпакування пристрою необхідно виконати таку перевірку]
Коли ви виймаєте пристрій із коробки, переконайтеся, що там знаходиться
головний пристрій і всі приладдя, що постачаються в комплекті, також
перевірте їх зовнішній вигляд і роботу, щоб переконатися, що їх не було
пошкоджено під час розподілення й транспортування.
Якщо ви виявите будь-яку пр
облему, зв’яжіться з вашим продавцем, перш ніж
використовувати виріб.
Номери виробів вірні за станом на жовтень 2012 р. Вони можуть змінюватися.
1 Футляр для спалаху
2 Стійка для спалаху
≥ Акумулятори постачаються
окремо.
(UKR) VQT4Q07
153
12
VFC4916 VFB0243
VQT4Q07_PP_E_GK.book 153 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Перелік деталей
1 Ширококутна панель
: Кнопка [OK]
2 Голівка спалаху
; Кнопка розблокування рефлектора
3 Бездротовий датчик
< Кнопка [BACK LIGHT]
4 Допоміжна лампа AF/Світлодіодна
= Кнопка [ON/OFF]
лампа
> Фіксатор
5 Датчик спалаху
? Диск
6 Відбивач
a (2): Кнопка налаштування
7 Панель керування
інтенсивності спалаху
8 Індикатор [AUTO CHECK]
b (3): Кнопка [MODE]
9 Кнопка з індикатором [TEST/
c (1): Кнопка світлодіодного
CHARGE]
освітлення
d (4): Кнопка [ZOOM]
Панель керування
1 Режим FP-
9
Світлочутливість
синхронізації
ISO
2 Режим спалаху
: Група RC-
3 Провідне число
режиму
(GN)
; Діафрагма (F)
4 Регулювання
інтенсивності
< Канал RC-
спалаху
режиму
5 Значення
= Попередження
наближення
про нагрів
6 FOUR THIRDS
> Одиниці
7 Режим
відстані
наближення
8 Світлодіодне
освітлення
Безперервна зйомка
Після кількох послідовних спрацювань спалах може сильно нагрітися, що
призведе до пошкодження або несправності. Спалахом можна користуватися
не більше 10 разів поспіль з інтервалом 2,5 секунди, після чого необхідно дати
йому охолонути впродовж 10 хвилин.
154
VQT4Q07 (UKR)
b
a
c
d
VQT4Q07_PP_E_GK.book 154 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Підготовка акумулятора (постачається
окремо)
Оберіть з акумуляторів, наведених нижче:
≥ LR6/AA Лужні сухі батареї (4 шт.)
≥ HR6/AA Нікель-металгідридні акумулятори (Ni-MH) (4 шт.)
R6/AA Марганцеві сухі батареї використовувати не можна.
Рекомендується користуватися акумуляторами виробництва Panasonic.
Завантаження акумуляторів
≥ Використовуйте лужні сухі батареї або нікель-
металгідридні акумулятори.
1 Зсуньте кришку акумуляторного
відсіку, щоб відкрити її.
2 Вставте батареї, дотримуючись
полярності [r]/[s].
3 Закрийте акумуляторний відсік,
максимально зачинивши кришку.
Приєднання до фотокамери
Переконайтеся, що фотокамери й спалах вимкнені. Якщо під час приєднання
спалах або фотокамера ввімкнені, це може спричинити несправність.
1 Зсуньте фіксатор у бік,
протилежний вказаному значком
[LOCK 1] (1).
2 Вставте спалах у посадкове місце
до повної фіксації (2).
3 Зачиніть фіксатор, зсунувши його
у положення [LOCK 1] (3).
≥ Щоб зняти спалах, зсуньте фіксатор у бік, протилежний вказаному стрілкою
на значку [LOCK1], і вийміть спалах з посадкового місця.
Ввімкнення спалаху
Приєднайте спалах до фотокамери і ввімкніть.
1 Індикатор [AUTO CHECK]
2 Індикатор [TEST/CHARGE]
3 Панель керування
4 Кнопка [ON/OFF]
(UKR) VQT4Q07
155
VQT4Q07_PP_E_GK.book 155 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Натисніть кнопку [ON/OFF].
≥ Ввімкнеться екран панелі керування.
≥ Для вимкнення спалаху натисніть знову на кнопку [ON/OFF].
≥ Настав час замінити батареї, якщо індикатор [TEST/CHARGE] не світиться
впродовж:
30 секунд (лужні сухі батареї)
10 секунд (нікель-металгідридні акумулятори)
≥ Якщо одночасно блимають індикатори [TEST/CHARGE] та [AUTO CHECK],
акумулятори слід зарядити. Вийміть батареї. Використання майже
виснажених батарей може спричинити несправність.
≥ Якщо камера перейде до режиму сну, спалах вчинить так само.
≥ Як
що впродовж приблизно 60 хвилин не виконувати ніяких дій, спалах
автоматично вимкнеться. Для повторного вмикання натисніть на кнопку [ON/
OFF].
≥ При заряді спалаху може бути чутно вібруючий звук — це не є ознакою
несправності.
Зйомка
1 Режим спалаху
2 Кут освітлення
Відповідає фокусній довжині об'єктива.
3 Індикатор [AUTO CHECK]
4 Робочий діапазон світла
1 Виберіть на камері режим спалаху.
За більш детальною інформацією звертайтесь до інструкції з експлуатації
фотокамери.
2 Виберіть режим спалаху.
“Режим спалаху” (P157)
• Камера та спалах обміняються синхронізаційною інформацією і на панелі
управління висвітиться робочий діапазон світла.
3 Натисніть кнопку затвора наполовину.
• Діапазон спалаху залежить від налаштувань камери (світлочутливість
ISO, діафрагма, фокусна довжина об'єктива).
4 Для зйомки слід максимально натиснути на кнопку
затвору.
Пристрій випромінює світло належної експозиції, якщо індикатор [AUTO
CHECK] блимає приблизно впродовж 5 секунд.
≥ При використанні спалаху його світлу може перешкоджати корпус об'єктива,
бленда тощо.
≥ Ширококутна панель застосовується для запобігання переекспозиції на
відстані менше 1 м (P160).
156
VQT4Q07 (UKR)
VQT4Q07_PP_E_GK.book 156 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
VQT4Q07_PP_E_GK.book 157 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Режим спалаху
Режим спалаху обирається відповідно до об'єкту та умов зйомки.
1 Натисніть кнопку [MODE] (3).
2 Поверніть диск, щоб обрати режим спалаху.
• Якщо вибрано [MANUAL] або [FP MANUAL], натисканням
кнопки [MODE] (3) можна ввести провідне число. Для повернення знову
натисніть на [MODE] (3).
3 Натисніть кнопку [OK].
Екран панелі керування Робота органу керування
Інтенсивність спалаху контролюється
автоматично за налаштуванням фотокамери.
Спалах регулюється згідно з яскравістю світла,
[ TTL AUTO]
що проходить крізь об'єктив камери. Зазвичай
цей режим застосовується в камерах із
можливістю зв'язку.
[ AUTO]
Спалах налаштується на основі яскравості,
зафіксованої датчиком спалаху. Якщо камера
має можливість зв'язку, це
й режим
застосовується тільки з камерами, які мають
режим AUTO.
Блимає:
Поза межами робочого
діапазону спалаху
[ MANUAL] У цьому режимі спалах спрацьовує згідно з
провідним числом. Спалах показує оптимальний
діапазон, розрахований на основі провідного
числа та налаштувань камери.
Бездротове управління можливе при роботі з
[ RC]
цифровими фотокамерами Panasonic, що
підтримують відповідний режим. (P159)
[ FP TTL AUTO] FP-синхронізація. Цей режим дозволяє
фотографувати навіть з бі
льшою витримкою, ніж
швидкість синхронізації спалаху камери.
≥ Максимальна потужність знижується,
призводячи до скорочення робочого діапазону
спалаху, а той у свою чергу зменшує витримку.
[FP TTL AUTO]: Рівень спалаху встановлюється
[
FP MANUAL]
автоматично.
[FP MANUAL]: У цьому режимі спалах
спрацьовує згідно з провідним числом. Спалах
показує оптимальний діапазон, розрахований на
основі провідного числа та налаштувань
камери.
(UKR) VQT4Q07
157
VQT4Q07_PP_E_GK.book 158 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Екран панелі керування Робота органу керування
[ SL AUTO] Спалах може керуватися віддалено,
синхронізуючи з будь-яким спалахом, що
керується іншими пристроями.
[SL AUTO]: Рівень спалаху встановлюється
[ SL MANUAL]
автоматично.
[SL MANUAL]: У цьому режимі спалах
спрацьовує згідно з провідним числом.
Функції кнопок
Кнопка Функція Застосування
Рівень спалаху регулюється аж
до w5 EV. Ця величина
1 Натисніть [] (2) або
[]
поєднується з налаштуваннями
[ZOOM] (4).
компенсації спалаху, виконані
2 Обертайте задній диск для
на камері.
вибору значення, потім
Вручну відрегулюйте кут
натисніть на кнопку [OK].
[ZOOM]
освітлення. На екрані з'явиться
[M].
1 Перед зйомкою переведіть
світлодіодну підсвітку в
положення [M].
“Інші налаштування” (P160)
2 Натисніть [] (1), щоб
увімкнути світлодіодну
підсвітку. Повторно
натисніть [] (1), щоб її
Вручну вмикайте і вимикайте
вимкнути. Для перегляду
[]
світлодіодну підсвітку.
налаштувань яскравості
світлодіода натисніть і
утримуйте 2 секунди []
(1), доки світиться
світлодіод.
≥ Спалах і акумулятори можуть
нагріватися, якщо світлодіод
буде ввімкнений, але це не є
несправністю.
[TEST/
Для виконання тестового спалаху натисніть кнопку [TEST/CHARGE],
CHARGE]
коли світиться індикатор [TEST/CHARGE].
[BACK
Підсвітка панелі управління приблизно на 15 секунд.
LIGHT]
158
VQT4Q07 (UKR)
Налаштування бездротового спалаху
Бездротове управління можливе при роботі з цифровими фотокамерами
Panasonic, що підтримують відповідний режим. Детальніше про роботу
цифрової фотокамери з бездротовим керуванням спалаху див. в інструкції .
1 Перемкніть камеру у бездротовий режим.
2 Переведіть с спалах до режиму [RC].
“Режим спалаху” (P157)
• Якщо вибрано [RC], натисканням кнопки [MODE] (3)
можна ввести канал. Для повернення знову натисніть на [MODE] (3).
3 За допомогою спалаху виберіть канал та групу.
“Інші налаштування” (P160)
Налаштуйте фотокамеру й спалах на єдиний канал.
Канал
Камера може регулювати 3 окремі групи налаштувань
спалаху; оберіть групу, до якої належить спалах.
Група
Режим синхронізації, регулювання спалаху та ручне регулювання спалаху
можна налаштувати для кожної групи за допомогою камери.
Розташування бездротових спалахів
Оскільки зв'язок здійснюється через керування спалахом з боку камери, зона
розташування спалахів різниться залежно від камери. Детальніше про зону
розташування спалахів див. в інструкції з експлуатації камери.
1 Приєднайте стійку, що постачається в
комплекті.
• Зсуньте фіксатор у бік, протилежний вказаному
значком [LOCK 1] (1) і вставте спалах у стійку до
повної фіксації (2).
• Зсуньте фіксатор у положення [LOCK 1], щоб
закріпити спалах у цьому положенні.
• Щоб зняти спалах, зсуньте заскочку у бік, протилежний вказаному
стрілкою на значку [LOCK 1], і вийміть спалах зі стійки.
2 Розташуйте спалах бездротовим
датчиком (A) у бік камери.
Після розташування виконайте тестовий
спалах.
≥ Рекомендуємо користуватися однією групою до трьох
віддалених спалахів.
≥ Спалах може не спрацювати через неналежний кут або
відстань між камерою та об'єктом.
(UKR) VQT4Q07
159
VQT4Q07_PP_E_GK.book 159 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Корекція кута випромінювання
Спрямуйте голівку спалаху в бік стіни чи стелі, щоб
отримати фотографію при відбитому світлі. Освітлена
зона на відстані 0,5 м до 1,0 м буде некоректною;
спрямуйте спалах додолу.
Натискаючи кнопку розблокування
рефлектора, обертайте
світловипромінюючу частину вгору-вниз
або ліворуч-праворуч.
Користування ширококутною
панеллю
Користуйтесь ширококутною панеллю для зйомки зі
спалахом, коли фокусна відстань об'єктива ширша, ніж
12 мм.
Витягніть ширококутну панель і розташуйте її
на голівці спалаху.
≥ Значення очікуваної відстані зміниться з використанням
ширококутної панелі.
≥ Кут освітлення можна встановити тільки на 10 мм та
8 мм.
≥ Не нахиляйте ширококутну панель догори.
≥ Якщо фокусна відстань об'єктива 12 мм або більше, екран ZOOM
блиматиме.
Користування відбивачем
Відбивання світла спалаху дозволяє знімати з ефектом
відбиття світла в очі моделі.
Висуньте відбивач.
Спрямуйте спалах просто вгору, а відбивач — у бік
об'єкта.
Інші налаштування
На панелі управління можна вибрати наступні опції.
1 Натисніть кнопку [OK].
На панелі управління один пункт заблимає.
2 Натискайте 3/4/2/1, щоб
підсвічувати пункти.
3 Обертайте диск для вибору
налаштування, потім натисніть на кнопку [OK].
160
VQT4Q07 (UKR)
90º
7º
180º
180º
VQT4Q07_PP_E_GK.book 160 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
VQT4Q07_PP_E_GK.book 161 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Опція Опис
MODE (режим спалаху)P157
(регулювання
P158
інтенсивності спалаху)
ZOOM (кут освітлення)P158
Виберіть, чи світлодіод світитиметься
автоматично, чи вручну.
(Світлодіодне
[A]: Світиться автоматично за необхідністю.
підсвічування)
[M]: Світиться, коли натиснуто кнопку
світлодіодної підсвітки.
Нічого: Не світиться.
GN (провідне число) Регулювання рівня спалаху.
Світлочутливість ISO Регулювання світлочутливості ISO.
Група Вибір групи для режиму [RC]. (P159)
Діафрагма Регулювання діафрагми.
Канал Вибір каналу для режиму [RC]. (
P159)
Індивідуальні налаштування
Вибір налаштувань для полегшення експлуатації.
1 Натисніть і утримуйте кнопку [OK] довше 2 секунд.
Спалах ввійде до режиму користувацьких налаштувань.
2 Натискайте 3/4, щоб підсвічувати пункти.
3 Обертайте диск для зміни підсвіченого пункту.
4 Натисніть і утримуйте кнопку [OK] довше 2 секунд для
завершення налаштувань.
Панель
Опція Опис
керування
Допоміжна
[A]: Керується камерою.
лампа AF
[OFF]: Не світиться.
[1/1] до [1/16]: Регулювання яскравості
Яскравість
світлодіода.
світлодіода.
[ON]: Екран керування спалахом показує
Спалах у
режим slave.
режимі
[OFF]: Екран керування спалахом не показує
Slave
режим slave.
Кабель
[ON]: Кабель спалаху не використовується.
спалаху
[OFF]: Кабель спалаху використовується.
[]: Відображення значень для об'єктивів
Екран
FOUR THIRDS.
наближення
Нічого: Відображення значень,
еквівалентних камері з 35-мм плівкою.
(UKR) VQT4Q07
161
VQT4Q07_PP_E_GK.book 162 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Панель
Опція Опис
керування
[m]: Відстані відображаються в метрах.
Одиниці
[ft]: Відстані відображаються у футах.
відстані
[ON]: Спалах відслідковує положення
Виявлення
ширококутної панелі. Кут освітлення
ширококут
регулюється автоматично.
ної панелі
[OFF]: Спалах не відслідковує положення
ширококутної панелі.
[ON]: Потужність спалаху відображається у
Відображенн
вигляді провідного числа.
я провідного
[OFF]: Потужність спалаху відображається у
числа
вигляді відносного значення.
[ON]: Світлочутливість ISO та діафрагма
регулюються відповідно до фотокамери.
Автомати
[OFF]: Світлочутливість ISO та діафрагма
чний
спалаху регулюються диском.
датчик
≥ Застосовується лише для цифрових
світла
фотокамер з функціями зв'язку. (Тільки коли
режим спалаху виставлено на [AUTO] або
[SL AUTO].)
Відображення
[25] до [3200]: Відображення світлочутливості
автоматичног
ISO при вибраному режимі спалаху [AUTO]
о значення
для камер, які не мають засобів зв'язку зі
ISO
спалахом.
∫ Повернення користувацьких налаштувань до значень за
замовченням
Натисніть та утримуйте разом кнопки [OK] та [BACK LIGHT] довше 2 секунд
Панель управління блимне один раз — налаштування скинуто.
Екран відстані не повертається до значень за замовченням.
Камера без функцій зв'язку
∫ AUTO
Надання діафрагмі та світлочутливості ISO значень, вибраних камерою.
1 Установити режим спалаху [AUTO].
“Режим спалаху” (P157)
• Якщо вибрано [AUTO], натисканням кнопки [MODE]
(3) можна задати значення діафрагми. Для
повернення знову натисніть на [MODE] (3).
2 Привести положення наближення у відповідність
фокусній відстані об'єктива.
“[ZOOM]” (P158)
3 Відрегулювати діафрагму та світлочутливість ISO.
“Інші налаштування” (P160)
Якщо вибрані значення лежать поза робочим діапазоном спалаху, на екрані
блиматиме [ISO] та [F]. Індикатор [AUTO CHECK] блиматиме впродовж приблизно
5 секунд після відпускання затвора, свідчачи про успішне спрацювання спалаху.
162
VQT4Q07 (UKR)
VQT4Q07_PP_E_GK.book 163 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
∫ MANUAL
Вибрати провідне число.
1 Установити режим спалаху [MANUAL].
“Режим спалаху” (P157)
2 Привести положення наближення у
відповідність фокусній відстані об'єктива.
“[ZOOM]” (P158)
3 Задати провідне число.
“Інші налаштування” (P160)
Режим Slave
Спалах може керуватися віддалено, синхронізуючи з будь-яким спалахом, що
керується іншими пристроями.
1 Установіть режим спалаху [SL AUTO] або
[SL MANUAL].
“Режим спалаху” (P157)
Налаштуйте інші налаштування спалаху під режим
[AUTO] або [MANUAL].
“Камера без функцій зв'язку” (P162)
2 Розташуйте спалах.
Метод розташування спалаху той самий, що й у
бездротовому режимі.
“Розташування бездротових спалахів” (P159)
Детальніше про зону розташування спалаху див. в
інструкції з експлуатації камери.
• Режим спалаху камери слід установити ручним, під
час якого не відбувається попереднього спалаху.
Якщо камера робить попередній спалах, зовнішній
спалах синхронізується за попереднім спалахом
камери і не даст
ь належного освітлення.
• Спалах може спрацьовувати у відповідь на спалахи інших фотографів.
Запобіжні заходи щодо використання
∫ Відомості про пристрій
Не переносіть пристрій, коли його все ще встановлено на корпусі
камери.
∫ Про акумулятори
Обов'язково вийміть батареї, якщо ви не будете використовувати
пристрій протягом тривалого часу.
(UKR) VQT4Q07
163
VQT4Q07_PP_E_GK.book 164 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Технічні характеристики
Технічні характеристики можуть змінюватися без попереднього
повідомлення.
Вимог по живленню:
6,0 В постійного струму
Рекомендовані до
LR6/AA Лужні сухі батареї 4 шт./
використання батареї
HR6/AA Нікель-металгідридні акумулятори (Ni-MH) 4 шт.
Час зарядження
Прибл. 2,0 с: лужні сухі батареї
LR6/
АА
(від повного спалаху
Прибл. 1,5 с: нікель-металгідридні акумулятори
HR6/
до світіння
АА
індикатора [TEST/
CHARGE])
Період
Прибл. 1/20000 с до 1/500 с
спрацьовування
(Різниться в залежності від інтенсивності спалаху;
спрацювання FP виключено.)
Кількість спалахів
Прибл. 250 спалахів:
лужні сухі батареї
LR6/
АА
(з повним спалахом)
Прибл. 350 спалахів: нікель-металгідридні
акумулятори
HR6/
AA (мін. 1900 мА-год)
(Різниться в залежності від умов фотозйомки.)
Допоміжна лампа AF Ефективна відстань: приблизно 1 м до 5 м
(Різниться в залежності від цифрової фотокамери та
типу об'єктива)
Режими спалаху TTL AUTO/AUTO/MANUAL/FP TTL AUTO/
FP MANUAL/SL AUTO/SL MANUAL/RC
Провідне число 36 (ISO100), 12 (ISO100: При використанні
ширококутної панелі)
Кут освітлення Покриває кут огляду об'єктивів 12 до 42 мм (в
еквіваленті камери з 35 мм плівкою: 24 до 85
мм)
(З ширококутною панеллю: 8 мм об'єктив, еквівалент
камери з 35 мм плівкою: 16 мм)
Габарити
Прибл. 62,0 мм (Ш)
k
104,0 мм (В)
k
98,0 мм (Г)
(без урахування виступаючих деталей)
Маса Прибл. 376 г (з акумуляторами)
Прибл. 257 г (основний блок)
Робоча температура 0°C до 40 °C
Робоча вологість Від 10%RH до 80%RH (без конденсації)
164
VQT4Q07 (UKR)
Інформація для покупця
Назва продукту: ФОТОСПАЛАХ
Країна виробництва: Ки
тай
Назва виробника: Панасонік Корпорейшн
Зареєстрований офіс: 1006 Кадома, Осака, Японія
Дата виготовлення: місяць і рік можна дізнатися за допомогою номера на
етикетці.
Приклад маркування s № 20121024
Рік: Перші чотири цифри номера
Місяць: п'ята і шоста цифри номера
Число: сьома і восьма цифри номера
Додаткова інформація: Просимо уважно прочитати
інструкції з експлуатації.
Встановлений виробником згідно Закону України “Про захист прав
споживачів” термін служби виробу становить 7 років з дати виготовлення за
умови, що виріб використовується в суворій відповідності до даної інструкції з
експлуатції та застосовуваних технічних стандартів.
Уповноважений Представник: ТОВ “ПАНАСОНІК УКРАЇНА ЛТД”
вулиця Фізкультури, будинок 30-В, місто Київ, 03680, Україна
EU
Pursuant to at the directive 2004/108/EC, article 9(2)
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germany
Panasonic Corporation
Web Site: http://panasonic.net
© Panasonic Corporation 2012
VQT4Q07_PP_E_GK.book 165 ページ ２０１２年１０月２３日 火曜日 午前９時３９分
Оглавление
- IMPORTANT SAFETY INSTRUCTIONS
- IMPORTANTES MESURES DE SÉCURITÉ
- INSTRUCCIONES DE SEGURIDAD IMPORTANTES
