接続のしかた

接続のしかた

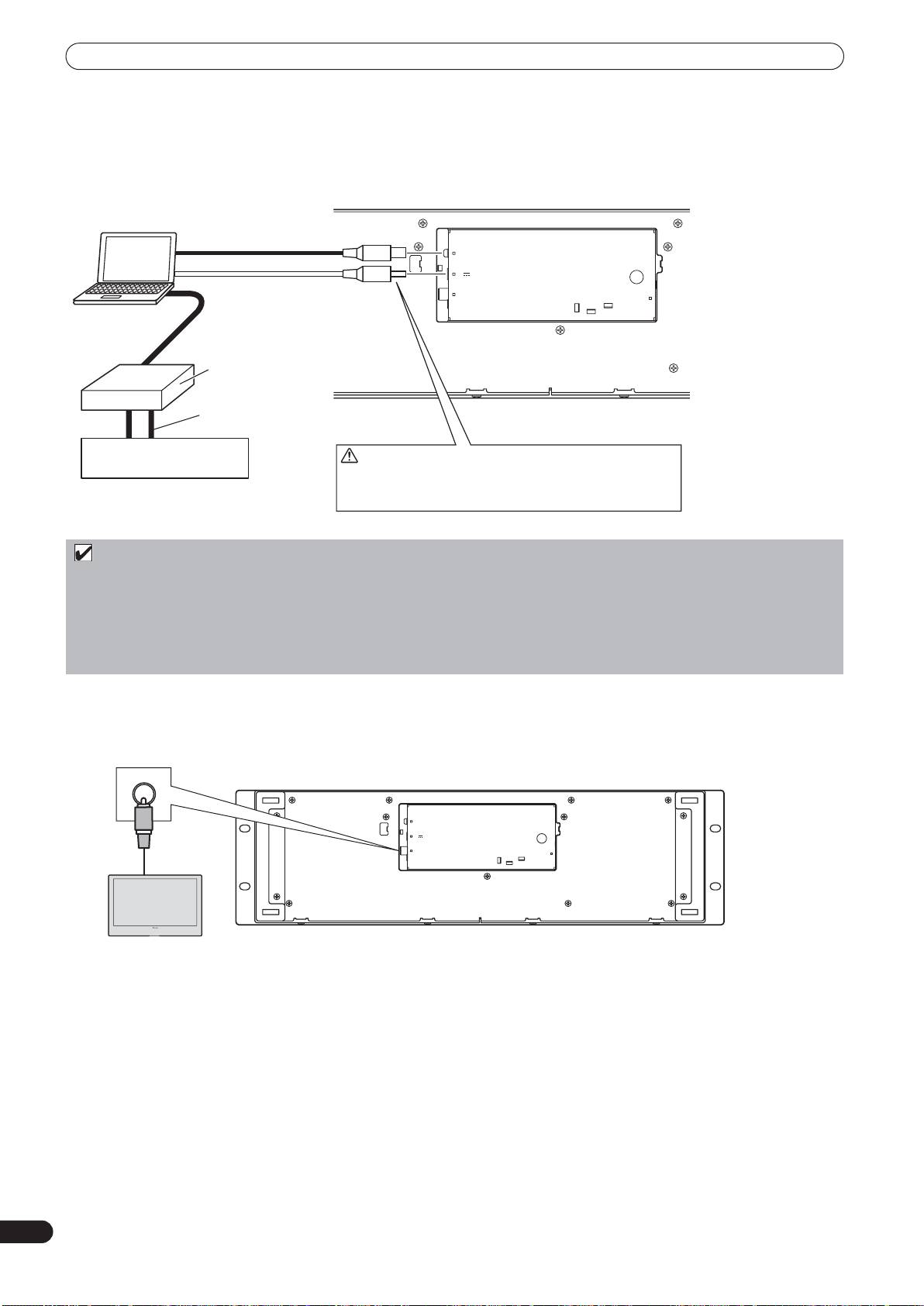

コントロールユニットとパソコンを、付属の USB 補助電源ケーブル、付属の USB ケーブルの順番で接続します。

コントロールユニット

付属のUSBケーブル

PC

5V

付属のUSB補助電源

MONITOR OUT

REMOTE

CONTROL

ケーブル

パソコン

別売のオーディオインターフェース

オーディオケーブル

ミキサー

専用ドライバソフトウェアをインストールするまでは、

USB補助電源ケーブル、USBケーブルを接続しないで

ください。

「ドライバソフトウェアについて」(P.17)

ご注意

･5V端子には、付属の USB 補助電源ケーブル以外は接続しないでください。

･ USB 補助電源ケーブルと USB ケーブルは必ず付属品をお使いください。

･ USB 補助電源ケーブルと USB ケーブルの接続先は必ず同一のパソコンとしてください。

･ 本機のコントロールユニットとパソコンを USB ハブを介して接続しないでください。

･ CardBus 対応の USB インターフェースカードを介してパソコンと接続しないでください。

外部モニターとの接続（ピンジャック端子）

センターディスプレイを大画面で見たりする場合に接続します。本機と外部モニターを接続後は、本機の設定を 変更する

必要があります。（「UTILITY を使う」[1]DISPLAY MONITOR OUT(P.26)）

コントロールユニット

PC

5V

MONITOR OUT

REMOTE

CONTROL

外部モニター
