Инструкция к Акустику Pioneer KURO PDP-S65

English

Thank you for buying this Pioneer product.

Please read through these operating instructions before

using your speaker system so you will know how to make

the most of its performance. After you have ﬁnished reading

the instructions, put them away in a safe place for future

reference.

CAUTION

About compatibility

This product is designed exclusively for use with the Pioneer

ﬂat screen TV. For more information on compatibility, please

consult with your nearest Pioneer authorized dealer or

service center.

About installation and setting

• Do not move the ﬂat screen TV by holding the speaker or

speaker brackets. This could result in injury or damage

to the brackets. When moving the TV, hold by the top and

handles.

• The speaker is wide, and may become unstable when

installed by a one person alone. This may result in injury

or product damage. Therefore, at least two people must

assemble and install them.

• When installing the speaker, do not use any screws other

than those supplied, otherwise the speaker may come off

from the main unit and fall over.

• When installing the speaker, tighten the screws ﬁrmly.

• Please handle the speaker with sufﬁcient care, as the

grille net and the cabinet can become damaged or broken

when they are subjected to strong external impacts.

• Placing a CRT computer screen or CRT monitor near to

the speaker may result in interference or color distortion.

If this happens, distance the monitor from the speaker.

About the input

• In order to prevent damage to the speaker system

resulting from input overload, please observe the

following precautions:

• Do not connect this speaker to anything other than the

speciﬁed ﬂat screen TV. Doing so may result in damage

or ﬁre.

• Be sure to turn the connected devices off and remove

the power cord from the wall outlet beforehand when

changing the connection or installation method.

• When using a tone control function to greatly emphasize

treble sounds, do not use excessive ampliﬁer volume.

CHECKING THE ACCESSORIES

• Speaker Cables × 2

• Speaker Brackets (Left and Right)

• Speaker Bracket (Center)

• Speaker Mounting Screws

(M5 × 10 mm : Black) × 9

• Operating Instructions

Installation

• Consult your dealer if you encounter any difﬁculties

with this installation.

• Pioneer is not liable for any damage resulting from

improper installation, improper use, modiﬁcation, or

natural disasters.

English

• Attach the bracket for center to the lower center on the

rear panel of the ﬂat screen TV using the two supplied

screws.

��

�

��

INSTALLATION ON THE FLAT SCREEN TV

��

When using the table top stand:

NOTE:

Before attaching the speaker, please attach the PDK-TS35 series table top stand (or another Pioneer flat screen TV stand) to the flat

screen TV.

1. Attach the speaker brackets to the rear of the ﬂat screen TV.

• Attach the brackets for right and left sides to the bottom

right and left on the rear panel of the ﬂat screen TV using

the supplied screws.

�

��

English

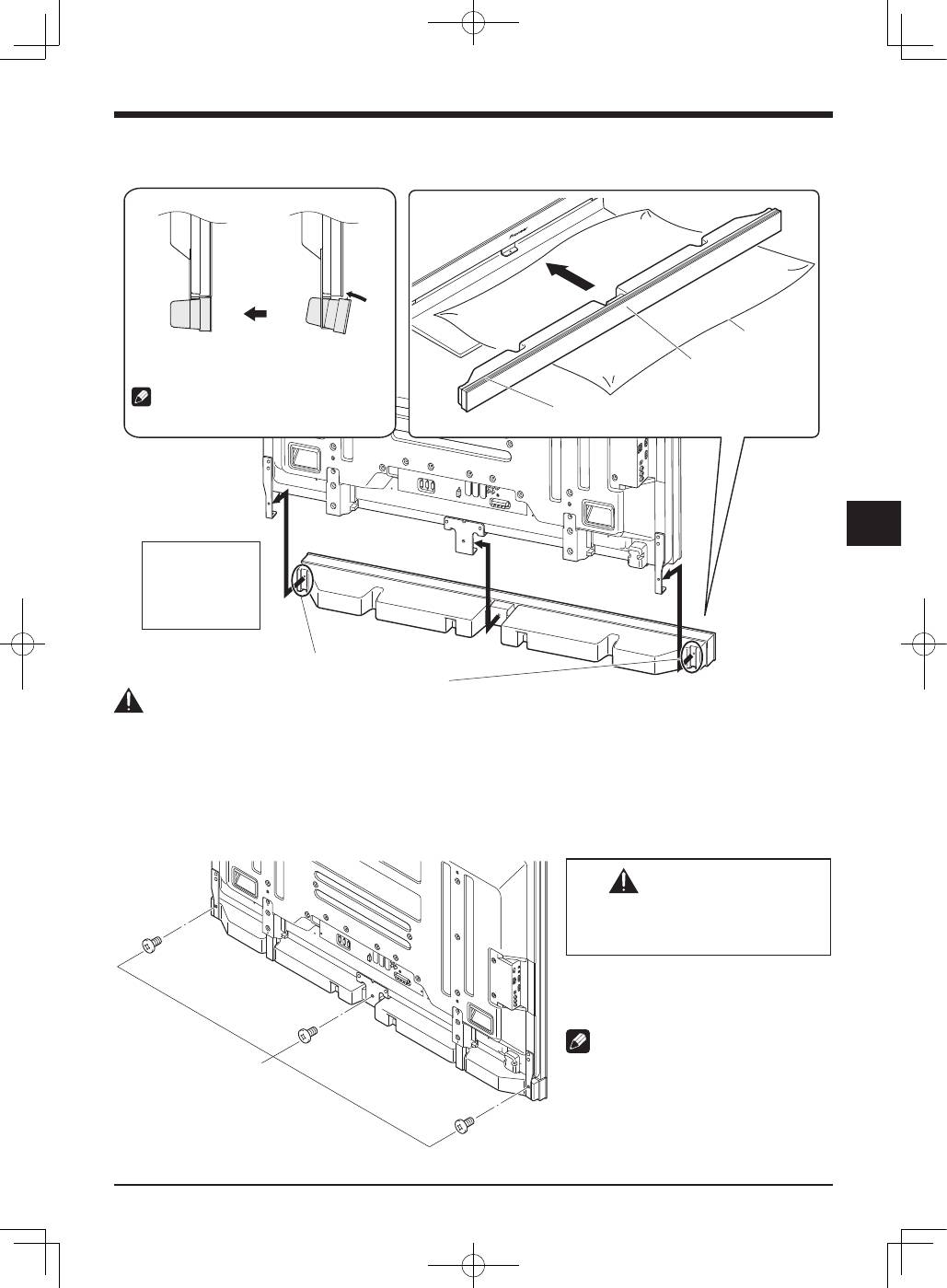

2. Fit the speaker to the brackets in the correct direction.

• Be sure not to mount the speaker upside down.

��

Caution

• To avoid any damage to the speaker and/or table top stand from striking against each other, ﬁt the speaker to the bracket while

conﬁrming their locations. As you may easily strike the stand, use the protective wrapping in which the speaker was wrapped

between the speaker and stand.

• When the speaker brackets do not ﬁt the grooves at the rear of the speaker, adjust the speaker brackets angle.

3. Tighten from back using the supplied screws (three locations).

• Tighten the three screws in order

➀

➁

➂

as shown in the diagram.

��

�

CAUTION

Do not move the flat screen TV holding on

to the bracket. This can result in injury or

damage to the flat screen TV.

The screw hole at the bottom surface of the

speaker bracket is used when the ﬂat screen

TV is installed on the wall. It is not used when

installed with the stand.

NOTE:

If after attaching the speaker its position needs

to be adjusted horizontally or vertically, first

loosen the speaker mounting screws, reposition

and then tighten the screws again at the

appropriate position.

English

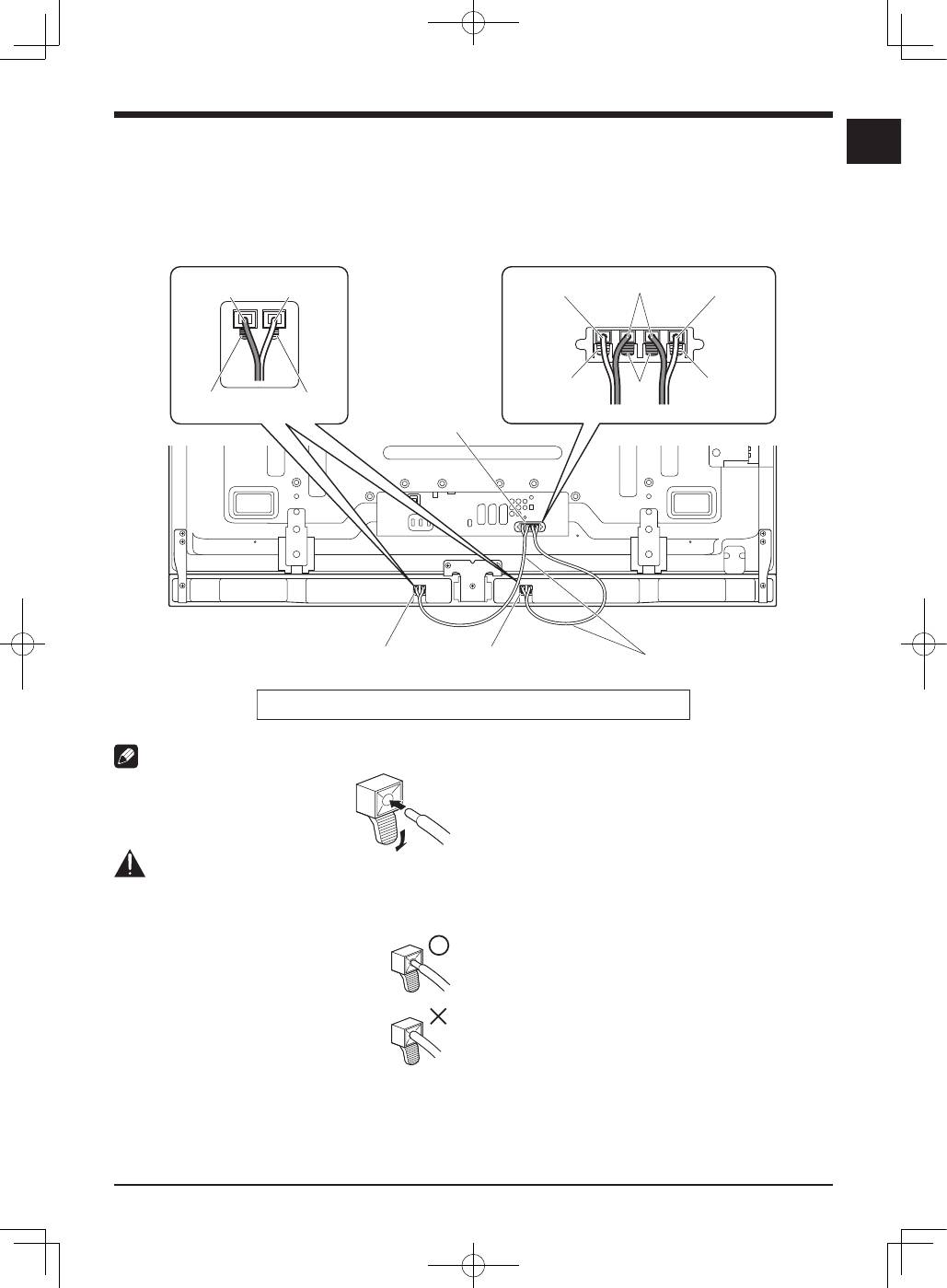

4. Connect the supplied the speaker

cables to the speaker.

• Connect the cables correctly with respect to the polarity

of the speaker terminals, that is,



cable (Gray) to



terminals (Red) and



cable (Black) to



terminals

(Black).

5. Connect the other end of the speaker

cables to the rear of ﬂat screen TV.

• Connect the cables correctly with respect to the polarity

of the ﬂat screen TV speaker terminals, that is,



cable

(Gray) to



terminals (Red) and



cable (Black) to



terminals (Black).

NOTE:

• Press the lever and insert the end of

the cable.

• When you release the lever, it clamps

onto the speaker cable.

Caution

• Be sure to turn the connected devices off and remove

the power cord from the wall outlet beforehand when

changing the connection or installation method.

• If you insert the speaker cable too far so

that the insulation is touching the speaker

terminal, you may not get any sound. Please

insert it with showing the copper wire.

• Check if the end of the speaker cables are

securely connected to the terminals by

slightly tugging on the cable after making

connections. Loose connections may result

in sound dropouts or noise.

��



��



��

• If there is a short in the



and



cables caused by an

exposed lead wire, excessive load may be applied to

the ﬂat screen TV, resulting in interrupted operation or

malfunction.

• Incorrect connections of the speaker cable to the right

or left of the ﬂat screen TV terminals with respect to the

polarity may result in insufﬁcient stereo sound effects,

delivering poor bass sounds or unstable sound image.

• Bundle the cable without pulling.

English

6. Fit the cables into the groove of the speaker.

7. Bundling the cables.

Follow the steps below to attach a cable clamp.

1 ) Thread the clamp band through the holder and bundle the cable(s) in the cable clamp.

2 ) Push and hold the levers then insert the hook into an appropriate hole on the rear of the ﬂat screen TV.

3 ) Pull up the clamp band to lock.

�

4 ) Conﬁrm that the cable clamp is seated ﬁrmly in the panel.

NOTE:

Avoid pinching or creating pressure points when routing or bundling cables.

To remove the clamp band, pull and hold the latch to release.

To remove the cable clamp, push and hold the levers then pull it out from the hole.

��

NOTE:

The longer a clamp is in place, the better chance of deterioration. An older clamp is more easily damaged while being removed

and may not be reusable.



��

English

When using the hung on wall unit:

NOTE:

First lay the flat screen TV on top of a soft sheet etc., then attach the speaker brackets.

1. Attach the speaker brackets to the rear of the ﬂat screen TV (See procedure 1 on

page 3).

2. Connect the supplied speaker cables to the rear of the ﬂat screen TV (See procedure

5 on page 5).

• Connect the other cables and power cord to the ﬂat screen TV.

3. Place the ﬂat screen TV on the mounting ﬁttings of the hung on wall unit.

• For details, refer to the operating instructions supplied with the hung on wall unit.

Caution

Be careful about the speaker brackets when installing or connecting. This may result in injury.

4. Connect the other end of the speaker cables to the speaker (See procedure 4 on

page 5).

Caution

Have two people perform this procedure.

5. Fit the speaker to the brackets the correct direction.

• Be sure not to mount the speaker upside down.

��

�

��

�

��

English

Published by Pioneer Corporation.

��

6. Tighten from below using the

supplied screws (three locations).

• Tighten the three screws in order

➀

➁

➂

as shown in

the diagram (see page 7).

The screw hole at the rear surface of the speaker bracket

is used when the ﬂat screen TV is installed with the table

top stand. It is not used when installed on the wall.

NOTE:

If after attaching the speaker its position needs to be

adjusted horizontally, first loosen the speaker mounting

screws, reposition and then tighten the screws again at the

appropriate position.

7. Bundling the cables (See procedure 7

on page 6).

CABINET MAINTENANCE

• Use a polishing cloth or dry cloth to wipe off dust and dirt.

• When the cabinet is very dirty, wipe with a soft cloth

moistened with water-diluted cleanser; then wipe again

with a dry cloth. Do not use furniture wax or cleaners.

They may damage the surface of the cabinet.

• Never use thinner, benzine, insecticide sprays and other

chemicals on or near the cabinets, since these will

corrode the surfaces.

• When a chemical cloth is used, read the cautions for the

chemical cloth carefully.

SPECIFICATIONS

Cabinet ............................................................Bass-reﬂex type

Used speaker (two-way system):

Woofer (for low tones) ................ 4.8 cm

13 cm cone type

Tweeter (for high tones) ....................2.5 cm semidome type

Impedance ...........................................................................6

Ω

Frequency Range ........................................55 Hz to 30 000 Hz

Sensitivity (1 m, 1 W) ....................................................... 80 dB

Permissible input :

Max. input ...................................................................... 18 W

Rated input ..................................................................... 6 W

Crossover frequency ........................................................3 kHz

External Dimensions

..............................1 465 (W) mm

78 (H) mm

93 (D) mm

Weight :

Speaker only ...............................................................3.15 kg

With cables, brackets and screws .............................. 3.7 kg

Accessory parts

................................................................. Speaker Cables

....................................................................Speaker Brackets

Left

Right

Center

...................... Speaker Mounting Screws (M5

10 mm)

..................................................... Operating Instructions

NOTE:

Specifications and design subject to possible modification

without notice, due to improvements.

Français

Merci pour votre achat de cet appareil Pioneer.

Veuillez lire attentivement la totalite de ce mode d’emploi

avant d’utiliser vos enceintes acoustiques de façon à

pouvoir en tirer le meilleur proﬁt. Après lecture complète du

livret d’instructions de fonctionnement, le ranger dans un

endroit sûr aﬁn de pouvoir vous y reporter facilement en cas

de besoin lors de l’utilisation des l’enceintes acoustiques.

ATTENTION

À propos de la compatibilité

Ce produit a été conçu exclusivement en vue d’une

utilisation avec le téléviseur à écran plat Pioneer. Pour de

plus amples informations sur la compatibilité, veuillez vous

adresser au distributeur ou au centre de service Pioneer

agréé le plus proche.

À propos de l’installation et des réglages

• Ne déplacez pas le téléviseur à écran plat en le tenant par

l’enceinte ou les supports de l’enceinte. Vous risqueriez

de vous blesser ou d’endommager les supports. Pour

déplacer le téléviseur, tenez-le par le haut et par les

poignées.

VÉRIFICATION DES ACCESSOIRES

• Câbles de l’enceinte × 2

• Supports de l’enceinte (Gauche et droite)

• Support de l’enceinte (Centre)

• Vis de montage de l’enceinte

(M5 × 10 mm : Noir) × 9

• Mode d‘emploi

Installation

• En cas de difﬁcultés, veuillez consulter votre revendeur.

• Pioneer ne saurait être tenu responsable d’aucun

dommage résultant d’une installation ou d’une

utilisation incorrecte de ce produit, de sa modiﬁcation

ou encore de catastrophes naturelles.

• Les enceintes sont larges et elles risquent d’être

déstabilisées si elles sont installées par une seule

personne, ce qui peut entraîner des blessures ou des

dégâts à l’appareil. Par conséquent, il est conseillé d’agir

à deux pour assembler et installer les éléments.

• À l’installation des enceintes, utilisez uniquement les vis

fournies, car d’autres pourraient se détacher de l’unité

principale et entraîner la chute des enceintes.

• A l’installation des enceintes, serrez les vis à fond.

• Manipuler les enceintes avec sufﬁsamment de soin, car

autrement, l’enjoliveur frontal et le coffret risqueraient d’

être endommagés ou hors d’usage en les soumettant à

des chocs externes exagérés.

• La présence d’un écran d’ordinateur ou d’un moniteur à

tube cathodique près des enceintes peut provoquer des

interférences et une distorsion des couleurs. Si c’est le

cas, éloignez l’écran par rapport aux enceintes.

À propos de l’entrée des signaux

• Aﬁn d’éviter d’endommager les enceintes acoustiques,

suite à une surcharge à l’entrée, veuillez observer les

précautions suivantes:

• Ne raccordez pas cette enceinte à un appareil autre que

le téléviseur à écran plat spéciﬁé. Faute de quoi, des

dégâts, voire un incendie pourraient en résulter.

• Prenez soin de mettre hors tension les appareils

raccordés et de débrancher le cordon d’alimentation

au niveau de la prise secteur avant de changer les

connexions ou la méthode d’installation.

• Si vous utilisez une fonction de contrôle des tonalités

pour accentuer fortement les aigus, n’élevez pas

excessivement le volume sonore.

Français

• Installez le support centrale au centre en bas du panneau

arrière du téléviseur à écran plat à l’aide des deux vis

fournies.

��

�

��

INSTALLATION SUR LE TÉLÉVISEUR À ÉCRAN PLAT

��

Si vous utilisez un pied de table :

REMARQUE :

Avant de poser l’enceinte, fixez le pied de table série PDK-TS35 (ou un autre pied de table de téléviseur à écran plat Pioneer) au

téléviseur à écran plat.

1. Posez les supports de l’enceinte à l’arrière du téléviseur à écran plat.

• Installez les supports gauche et droite respectivement en

bas à gauche et à droite du panneau arrière du téléviseur

à écran plat à l’aide des vis fournies.

�

��

Français

2. Glissez l’enceinte dans les supports dans le bon sens.

• Veillez à ne pas poser l’enceinte à l’envers.

��

Attention

• Pour éviter d’endommager l’enceinte et/ou empêcher les chocs avec le pied de table, vériﬁez l’endroit où les supports se

trouvent avant de mettre l’enceinte en place. Pour éviter de faire des chocs sur le pied, placez entre l’enceinte et le pied

l’emballage de protection dans lequel l’enceinte était emballée.

• Si les supports de l’enceinte ne rentrent pas dans les fentes situées au dos de l’enceinte, ajustez l’angle des

supports de

l’enceinte.

3. Immobilisez l’enceinte par l’arrière à l’aide des vis fournies (trois vis).

• Serrez les trois vis dans l’ordre

➀

➁

➂

indiqué sur le schéma.

��

�

ATTENTION

Ne déplacez pas le téléviseur à écran plat en

le tenant par les support de l’enceinte. Vous

risqueriez de vous blesser ou d’endommager

le téléviseur à écran plat.

Le trou de vis situé au bas du support de

l’enceinte est utilisé lorsque le téléviseur à

écran plat est installé au mur.

Il n’est pas utilisé en cas d’installation avec le

pied.

REMARQUE :

Si, après avoir installé l’enceinte, sa position doit

être ajustée horizontalement ou verticalement,

desserrez les vis, repositionnez l’enceinte puis

resserrez les vis dans la position souhaitée.

Français

4. Branchez les câbles d’enceinte fournis

sur l’enceinte.

• Branchez les câbles correctement en respectant la

polarité des bornes d’enceintes, c’est à dire le câble



(gris) sur les bornes



(rouge) et le câble



(noir) sur les

bornes



(noir).

5. Branchez l’autre extrémité des câbles

d’enceinte à l’arrière du téléviseur à

écran plat.

• Branchez les câbles correctement en respectant la

polarité des bornes d’enceintes du téléviseur à écran plat,

c’est à dire le câble



(gris) sur les bornes



(rouge) et

le câble



(noir) sur les bornes



(noir).

REMARQUE :

• Appuyez sur le levier et insérez

l’extrémité du câble.

• Quand vous relâchez le levier, il se

resserre autour du câble d’enceinte.

Attention

• Pensez à mettre les appareils hors tension et à retirer

le cordon d’alimentation de la prise murale avant de

modiﬁer les branchements ou l’installation.

• Si vous poussez le câble d’enceinte trop

loin et que l’isolant est en contact avec la

borne d’enceinte, il est possible que vous

n’obteniez aucun son. Une fois le câble

inséré, vous devez toujours pouvoir voir le ﬁl

de cuivre.

• Vérifiez que les extrémités des câbles

d’enceinte sont bien branchées sur les

bornes en tirant légèrement sur le câble

une fois les branchements effectués. Des

câbles mal raccordés peuvent entraîner des

interruptions du son ou du bruit.

��



��



��

• En cas de court-circuit dans les câbles





en raison

d’un ﬁl de sortie exposé, le téléviseur à écran plat risque

de recevoir une charge excessive, ce qui provoquerait un

arrêt de son fonctionnement ou des dysfonctionnements.

• Une erreur de polarité dans le raccordement du câble de

l’enceinte sur les bornes droite ou gauche du téléviseur

à écran plat peut se traduire par des effets stéréo

insufﬁsants, des basses de mauvaise qualité ou une

image sonore instable.

• Rassemblez les câbles sans les tirer.

Français

6. Insérez les câbles dans la fente de l’enceinte.

7. Relier les câbles.

Suivez les étapes suivantes pour poser un collier pour câbles.

1 ) Passez la languette du collier dans le support et placez le ou les câbles dans le collier pour câbles.

2 ) Poussez et retenez les leviers puis insérez le crochet dans un trou adapté au dos du téléviseur à écran plat.

3 ) Tirez la languette du collier pour bloquer les câbles.

�

4 ) Vériﬁez que le collier pour câbles est bien installé contre le panneau.

REMARQUE :

Evitez de pincer ou de créer des points de pression sur les câbles lorsque vous les posez ou que vous les reliez.

Pour retirez la languette du collier, tirez le taquet pour dégager le tout.

Pour retirez le collier pour câbles, poussez les leviers puis retirez-les du trou.

��

REMARQUE :

Plus un collier reste longtemps en place, plus il risque de se détériorer. Les vieux colliers ont tendance à s’abîmer plus facilement

lors de la dépose et vous risquez de ne pas pouvoir les réutiliser.



��

Français

En cas d’utilisation de l’unité d’installation murale :

REMARQUE :

Tout d’abord, couchez le téléviseur à écran plat sur la face avant sur un morceau de tissu doux etc., puis installez les supports de

l’enceinte.

1. Installez les supports de l’enceinte au dos du téléviseur à écran plat (Voir la

procédure 1, page 10).

2. Branchez les câbles d’enceinte fournis à l’arrière du téléviseur à écran plat (Voir la

procédure 5, page 12).

• Branchez les autres câbles et le cordon d’alimentation sur le téléviseur à écran plat.

3. Placez le téléviseur à écran plat sur les ferrures de ﬁxation de l’écran mural.

• Pour de plus amples informations, reportez-vous aux instructions d’utilisation fournies avec l’unité d’installation murale.

Attention

Faites attention aux supports de l’enceinte lors de l’installation ou du raccordement. Ils peuvent provoquer des blessures.

4. Branchez l’autre extrémité des câbles d’enceintes sur l’enceinte (voir la procédure 4,

page 12).

Attention

L’opération doit être effectuée par deux personnes.

5. Glissez l’enceinte dans les supports dans le bon sens.

• Veillez à ne pas monter l’enceinte à l’envers.

��

�

��

Français

6. Immobilisez l’enceinte par le dessous

à l’aide des vis fournies (trois vis).

• Serrez les vis dans l’ordre

➀

➁

➂

indiqué sur le schéma

(voir page 14).

Le trou de vis situé sur la surface arrière du support de

l’enceinte est utilisé lorsque le téléviseur à écran plat est

installé avec le pied de table. Il n’est pas utilisé lorsque le

téléviseur est installé au mur.

REMARQUE :

Si après avoir installé l’enceinte, sa position doit être

ajustée horizontalement, desserrez les vis, repositionnez

l’enceinte puis resserrez les vis dans la position souhaitée.

7. Rassemblez les câbles (Voir la

procédure 7, page 13).

ENTRETIEN DU COFFRET

• Utiliser un chiffon à polir ou un chiffon sec pour essuyer

la poussière et éliminer les salissures.

• Si le coffret est très sale, le frotter avec un chiffon doux

imbibé de liquide à nettoyer dilué d’eau. Ensuite, essuyer

à nouveau avec un chiffon sec. Ne pas utiliser de cire

à meuble ou de produits de nettoyage corrosifs. Ils

risqueraient d’endommager la surface du coffret.

• Ne jamais utiliser non plus de diluant, de benzine,

d’insecticides en vaporisateur et autres produits

chimiques sur le coffret ou à proximité, car ils risquent de

corroder les surfaces.

• Si l’on utilise un chiffon chimique, lire et observer

attentivement les précautions à prendre pour son usage

adéquat.

SPECIFICATIONS

Coffret .............................................................. Type bass-reﬂex

Haut-parleurs utilisés (système à double voie) :

Haut-parleur de graves ......Type à cône de 4,8 cm × 13 cm

Haut-parleur d’aigus ...............Type à semi-dôme de 2,5 cm

Impédance ..........................................................................6

Ω

Plage de fréquences ...................................55 Hz à 30 000 Hz

Sensibilité (1 m, 1 W) ...................................................... 80 dB

Entrée admissible :

Entrée max. ................................................................... 18 W

Entrée nominale ............................................................. 6 W

Fréquence de recouvrement ...........................................3 kHz

Encombrement

............................. 1 465 (L) mm × 78 (H) mm × 93 (P) mm

Poids :

Enceinte uniquement ................................................3,15 kg

Avec câbles, supports et vis ........................................ 3,7 kg

Pièces accessoires

.......................................................... Câble de l’enceinte × 2

............................................................Supports de l’enceinte

Gauche

Droite

Centre

................Vis de montage de l’enceinte (M5 × 10 mm) × 9

................................................................. Mode d’emploi × 1

REMARQUE:

Les spécifications et la finition sont susceptibles d’être

modifiées sans préavis en vue de l’amélioration.

Publication de Pioneer Corporation.

Tous droits de reproduction et de traduction réservés.

Deutsch

Wir danken Ihnen dafür, dass Sie sich für ein Produkt von

Pioneer entschieden haben.

Bitte lesen Sie vor der Verwendung Ihrer Lautsprecheranlage

diese Anleitung aufmerksam durch, um die Vorzüge des

Systems optimal ausnützen zu können. Nachdem Sie die

Bedienungsanleitung durchgelesen haben, bewahren Sie

sie sorgfältig auf, um sich im Bedarfsfall jederzeit darauf

beziehen zu können.

VORSICHT

Hinweis zur Kompatibilität

Dieses Produkt ist ausschließlich für den Gebrauch mit

dem Flachbildfernseher von Pioneer bestimmt. Weitere

Informationen zur Kompatibilität bringen Sie bitte bei

Ihrem autorisierten Pioneer-Händler oder einer Pioneer-

Kundendienststelle in Erfahrung.

Hinweise zur Installation und Einstellung

• Bewegen Sie den Flachbildfernseher nicht fort, indem

sie ihn am Lautsprecher oder an den Lautsprecher-

Halterungen festhalten. Das kann zu Verletzungen oder

zu Schäden an den Montageelementen führen. Halten

Sie den Fernseher beim Fortbewegen oben und an den

Handgriffen fest.

PRÜFEN DES ZUBEHÖRS

• Lautsprecherkabel × 2

• Lautsprecher-Halterungen (Links und Rechts)

• Lautsprecher-Halterung (Mitte)

• Lautsprecher-Montageschrauben

(M5 × 10 mm : schwarz) × 9

• Bedienungsanleitung

Installation

• Wenn es bei dieser Installation zu Problemen kommen

sollte, wenden Sie sich bitte an Ihren Händler.

• Pioneer haftet für keinerlei Schäden, die sich auf

falsche Installation, unsachgemäßen Gebrauch,

Modiﬁkationen oder Naturkatastrophen zurückführen

lassen.

• Dieser Lautsprecher ist sehr breit und kann unstabil

werden, wenn er von einer einzigen Person installiert

wird. Da dies Verletzungen oder eine Beschädigung

verursachen kann, sollte die Installation grundsätzlich

von mindestens zwei Personen ausgeführt werden.

• Verwenden Sie zur Installation ausschließlich die

Schrauben im Lieferumfang. Andernfalls kann sich der

Lautsprecher vom Flachbildfernseher lösen und kann

herunterfallen.

• Achten Sie bei der Installation des Lautsprechers darauf,

die Schrauben fest anzuziehen.

• Die Lautsprecher sind vorsichtig zu behandeln, da Ziergitter

und Gehäuse durch starke Stöße und Erschütterungen

verkratzt oder beschädigt werden können.

• Wenn ein CRT-Computer-Monitor oder ein CRT-Monitor

in der Nähe des Lautsprechers aufgestellt wird, kann

dies Bildrauschen oder Farbstörungen verursachen. In

einem solchen Fall muss für einen größeren Abstand des

Monitors vom Lautsprecher gesorgt werden.

Hinweise zum Eingang

• Um eine Beschädigung des Lautsprechersystems durch

ein zu starkes Eingangssignal zu vermeiden, müssen die

folgenden Hinweise unbedingt beachtet werden:

• Schließen Sie den Lautsprecher nur an den

Flachbildfernseher an, für den er bestimmt ist. Wird der

Lautsprecher in Verbindung mit irgendeinem anderen

Gerät verwendet, besteht die Gefahr von Beschädigung

und Brandausbruch.

• Achten Sie unbedingt darauf, alle angeschlossenen

Geräte auszuschalten und den Netzstecker von der

Netzsteckdose zu trennen, bevor die Anschlüsse geändert

werden oder die Installation verändert wird.

• Bei Verwendung der Klangfarbenregelungs-Funktion

eines Verstärkers zu einer starken Anhebung der Höhen

darf die Lautstärke am Verstärker nicht auf einen

übermäßig hohen Pegel eingestellt werden.

Deutsch

• Montieren Sie das Montageelement für die Mitte

unter Verwendung der zwei mitgelieferten Schrauben

unten in der Mitte des hinteren Bedienfelds des

Flachbildfernsehers.

��

�

��

INSTALLATION AM FLACHBILDFERNSEHER

��

Bei Verwendung des Tischständers:

HINWEIS:

Bitte bringen Sie vor der Montage des Lautsprechers den Tischständer der Serie PDK-TS35 (oder einen anderen Ständer für einen

Pioneer-Flachbildfernseher) an.

1. Montieren Sie die Lautsprecher-Halterungen an die Rückseite des

Flachbildfernsehers.

• Montieren Sie die Montageelemente für die rechte und

die linke Seite unter Verwendung der mitgelieferten

Schrauben unten rechts und links an das hintere

Bedienfeld des Flachbildfernsehers.

�

��

Deutsch

2. Befestigen Sie den Lautsprecher in der richtigen Richtung an den Halterungen.

• Achten Sie darauf, den Lautsprecher nicht mit der Oberseite nach unten zu montieren.

��

VORSICHT

• Befestigen Sie, um Schäden am Lautsprecher und/oder dem Tisch, auf dem er steht, durch Aufeinanderstoßen zu vermeiden,

den Lautsprecher am Befestigungselement, während Sie sich von den betreffenden Positionen überzeugen. Verwenden Sie,

da Sie leicht am Tischständer anstoßen können, zwischen dem Lautsprecher und dem Tischständer die Schützhülle, mit der

der Lautsprecher umhüllt war.

• Wenn die Lautsprecher-Halterungen die Rillen an der Rückseite des Lautsprechers nicht erfassen, dann stellen Sie den

Winkel der Lautsprecher-Halterungen anders ein.

3. Ziehen Sie unter Verwendung der mitgelieferten Schrauben von hinten fest (drei Positionen).

• Ziehen Sie die drei in der Abbildung unten dargestellten Schrauben in der Reihenfolge

➀

➁

➂

fest.

��

�

VORSICHT

Bewegen Sie den Flachbildfernseher nicht fort,

indem sie ihn an den Halterungen festhalten.

Das kann zu Verletzungen oder zu Schäden

am Flachbildfernsehern führen.

Das Schraubloch an der unteren Oberﬂäche

der Lautsprecher-Halterung wird verwendet,

wenn der Flachbildfernseher an der Wand

installiert wird. Es wird nicht verwendet, wenn

er am Tischständer montiert wird.

HINWEIS:

Wenn die Position des Lautsprechers nach der

Montage horizontal oder vertikal justiert werden

muss, dann lösen Sie zuerst die Lautsprecher-

Montageschrauben, positionieren Sie dann den

Lautsprecher neu und ziehen Sie schließlich die

Schrauben wieder an ihren jeweiligen Positionen

fest.

Deutsch

4. Schließen Sie die mitgelieferten

Lautsprecherkabel an den

Lautsprecher an.

• Schließen Sie die Kabel hinsichtlich ihrer Polarität richtig

an die Lautsprecher-Anschlussklemmen an, das heißt,

das



-Kabel (Grau) an die



-Anschlussklemmen (Rot)

und das



-Kabel (Schwarz) an die



-Anschlussklemmen

(Schwarz).

5. Schließen Sie das andere Ende der

Lautsprecherkabel an die Rückseite

des Flachbildfernsehers an.

• Schließen Sie die Kabel hinsichtlich ihrer Polarität richtig

an die Lautsprecher-Anschlussklemmen an, das heißt,

das



-Kabel (Grau) an die



-Anschlussklemmen (Rot)

und das



-Kabel (Schwarz) an die



-Anschlussklemmen

(Schwarz).

HINWEIS:

• Drücken Sie den Hebel und führen

Sie das Kabelende ein.

• Beim anschließenden Loslassen des

Hebels wird das Lautsprecherkabel

festgeklemmt.

VORSICHT

• Achten Sie, bevor Sie die Anschlüsse oder die

Installationsweise der angeschlossenen Geräte ändern,

unbedingt darauf, dass die Geräte ausgeschaltet sind und

der Netzstecker aus der Steckdose gezogen worden ist.

• Wenn Sie das Lautsprecherkabel zu

weit einführen, so dass die Isolation den

Lautsprecheranschluss berührt, kann es

sein, dass kein Ton zu hören ist. Führen

Sie daher das Kabel so ein, dass der

Kupferdraht zu sehen ist.

��



��



��

• Prüfen Sie, nachdem Sie die Lautsprecherkabel

angeschlossen haben, ob die Enden dieser Kabel richtig

an den Anschlüssen befestigt sind, indem Sie leicht an

den Kabeln ziehen. Lose Anschlüsse können Tonausfall

oder Geräusche zur Folge haben.

• Wenn es, verursacht durch einen freiliegenden Draht,

einen Kurzschluss im



-Kabel oder im



-Kabel gibt,

kann es zu Überspannungen am Flachbildfernseher

kommen, was zu einem unterbrochenen Betrieb oder zu

fehlerhaften Funktionen führen kann.

• Falsche Anschlüsse des Lautsprecherkabels an die rechte

oder linke Seite des Flachbildfernsehers hinsichtlich der

Polarität können zu einem ungenügenden Stereoklang in

der Weise führen, dass die Basstöne nur schwach sind

oder dass das Klangbild instabil ist.

• Binden Sie das Kabel zusammen, ohne daran zu ziehen.

Deutsch

6. Fixieren Sie die Kabel in der Rille des Lautsprechers.

7. Bündelung der Kabel.

Verfahren Sie wie nachfolgend beschrieben, um eine Kabelhalterung anzubringen.

1) Ziehen Sie das Halterungsband durch die Halterung und ﬁxieren/bündeln Sie das/die Kabel in der Kabelhalterung.

2) Drücken Sie den Hebel, halten Sie ihn gedrückt und führen Sie dann den Haken in eine geeignete Öffnung an der

Rückseite des Flachbildfernsehers ein.

3) Ziehen Sie das Halterungsband fest.

�

4 ) Überzeugen Sie sich, dass die Kabelhalterung fest im Bedienfeld sitzt.

HINWEIS:

Vermeiden Sie es, wenn Sie Kabel verlegen oder bündeln, diese zusammenzudrücken oder Druckpunkte zu schaffen.

Ziehen Sie zur Entfernung des Halterungsbandes die Arretierung, um sie zu lösen.

Drücken Sie zur Entfernung der Kabelhalterung die Hebel, halten Sie sie gedrückt und ziehen Sie das Band aus dem Loch.

��

HINWEIS:

Je länger eine Halterung angebracht ist, um so wahrscheinlicher ist es, dass ihre Eigenschaften schlechter werden. Eine ältere

Halterung wird leichter beschädigt, wenn sie entfernt wird, und kann dann möglicherweise nicht wiederverwendet werden.



��

Deutsch

Bei Verwendung der Wandmontage-Einheit:

HINWEIS:

Legen Sie zuerst den Flachbildfernseher auf eine weiche Unterlage und montieren Sie dann die Lautsprecher-Halterungen.

1. Montieren Sie die Lautsprecher-Halterungen an der Rückseite des

Flachbildfernsehers (siehe Schritt 1 auf Seite 17).

2. Schließen Sie die mitgelieferten Lautsprecherkabel an die Rückseite des

Flachbildfernsehers an (siehe Schritt 5 auf Seite 19).

• Schließen Sie die anderen Kabel und das Netzkabel an die Rückseite des Flachbildfernsehers an.

3. Platzieren Sie den Flachbildfernseher an den Montageelementen der

Wandmontage-Einheit.

• Zu Einzelheiten siehe die mit der Wandmontage-Einheit mitgelieferte Bedienungsanleitung.

VORSICHT

Vorsicht beim Installieren oder Anschließen der Lautsprecher-Halterungen. Wenn Sie dies nicht tun, dann kann das zu

Verletzungen führen.

4. Schließen Sie das jeweilige andere Ende der Lautsprecherkabel an den Lautsprecher

an (siehe Schritt 4 auf Seite 19).

VORSICHT

Für die Montage sind zwei Personen erforderlich.

5. Befestigen Sie den Lautsprecher in der richtigen Richtung.

• Achten Sie darauf, den Lautsprecher nicht mit der Oberseite nach unten zu montieren.

��

�

��

Deutsch

6. Ziehen Sie unter Verwendung der

mitgelieferten Schrauben von unten

fest (drei Positionen).

• Ziehen Sie die drei in der Abbildung auf Seite 21

dargestellten Schrauben in der Reihenfolge

➀

➁

➂

fest.

Das Schraubloch an der hinteren Oberﬂäche der

Lautsprecher-Halterung wird verwendet, wenn der

Flachbildfernseher an Tischständer installiert wird. Es

wird nicht verwendet, wenn er an der Wand installiert

wird.

HINWEIS:

Wenn die Position des Lautsprechers nach der Montage

horizontal oder vertikal justiert werden muss, dann

lösen Sie zuerst die Lautsprecher-Montageschrauben,

positionieren Sie dann den Lautsprecher neu und ziehen

Sie schließlich die Schrauben wieder an ihren jeweiligen

Positionen fest.

7. Binden Sie die Kabel zusammen (siehe

Schritt 7 auf Seite 20).

PFLEGE DES GEHÄUSES

• Zum Abwischen von Staub und Verschmutzung kann ein

Poliertuch oder ein trockener Lappen verwendet werden.

• Wenn das Gehäuse stark verschmutzt ist, kann es mit

einem weichen, mit verdünntem Haushaltsreiniger

angefeuchteten Lappen gesäubert und dann mit einem

trockenen Lappen abgewischt werden. Keine Möbelpolitur

oder Reinigungsmittel verwenden, da diese Mittel die

Oberﬂäche des Gehäuses beschädigen können.

• Niemals Verdünner, Benzol, Insektensprays oder andere

Chemikalien am oder in der Nähe des Gehäuses

verwenden, da hierdurch die Oberﬂäche beschädigt wird.

• Vor der Verwendung eines chemischen Reinigungstuchs

unbedingt die Vorsichtshinweise sorgfältig durchlesen.

TECHNISCHE DATEN

Gehäuse .............................................................. Bassreﬂextyp

Verwendete Lautsprecher (Zweiweg-System):

Woofer (für tiefe Frequenzen)

..................................... 4,8 cm × 13-cm-Konuslautsprecher

Hochtöner (für hohe Frequenzen)

................................................................. 2,5 cm Semikalotte

Impedanz ..............................................................................6

Ω

Frequenzgang ...........................................55 Hz bis 30 000 Hz

Empﬁndlichkeit (1 m, 1 W) ............................................. 80 dB

Zulässige Eingangswerte:

Maximaler Eingangswert ............................................. 18 W

Nenn-Eingangswert ....................................................... 6 W

Übergangsfrequenz .........................................................3 kHz

Äußere Abmessungen

............................. 1 465 (B) mm × 78 (H) mm × 93 (T) mm

Gewicht:

Lautsprecher allein .....................................................3,15 kg

Mit Kabeln, Halterungen und Schrauben ................. 3,7 kg

Zubehörteile

........................................................... Lautsprecherkabel × 2

..................................................... Lautsprecher-Halterungen

Links

Rechts

Mitte

........Lautsprecher-Montageschrauben (M5 × 10 mm) × 9

......................................................Bedienungsanleitung × 1

HINWEIS:

Die technischen Daten und das Design können aus Gründen

der Weiterentwicklung jederzeit ohne vorherige Ankündigung

geändert werden.

Veröffentlicht von Pioneer Corporation.

Italiano

Grazie per avere acquistato questo prodotto Pioneer.

Leggere attentamente queste istruzioni per l’uso prima di

utilizzare il sistema di altoparlanti per avvalersi al massimo

delle sue prestazioni. Conservare poi il manuale in un luogo

sicuro per ogni eventuale futura necessità.

ATTENZIONE

Problemi di compatibilità

Questo prodotto è concepito esclusivamente per l’uso

con una TV Flat-Screen Pioneer. Per maggiori informazioni

sulla loro compatibilità al proprio schermo si raccomanda

di rivolgersi al più vicino rivenditore o centro di riparazioni

Pioneer autorizzato.

Installazione ed impostazione

• Non spostate la TV Flat-Screen sollevandola dall’

altoparlante o dai relativi supporti: potreste ferirvi o

danneggiare questi ultimi. Quando dovete spostare la TV,

sollevatela dall’alto afferrando le maniglie.

• L’altoparlante è voluminoso e potrebbe cadere se

installato da una sola persona. Questo potrebbe causare

infortuni o danni a quest’unità. Il lavoro di montaggio ed

installazione deve quindi sempre venire fatto da almeno

due persone.

• Per installare l’altoparlante, non usare alcuna vite che

non sia fra quelle in dotazione, o esso potrebbe staccarsi

e cadere.

• Per ﬁssare bene l’altoparlante, stringere sempre bene le

viti.

• Si prega di maneggiare con cura gli altoparlanti; la griglia

di schermo e la cassa esterna possono danneggiarsi o

rompersi se sottoposte a colpi esterni molto forti.

• Se vicino all’altoparlante si trova un monitor televisivo

con tubo a raggi catodici, questo schermo può subite

interferenze e mostrare aberrazioni cromatiche. Se questo

accade, allontanare il monitor dall’altoparlante.

L’ingresso di segnale

• Per evitare danni al sistema di altoparlanti dovuti a

un sovraccarico d’ingresso, osservare le seguenti

precauzioni:

• Collegate questo altoparlante esclusivamente alla TV Flat-

Screen speciﬁcata. In caso contrario, potreste provocare

danni o incendi.

• Prima di cambiare i collegamenti o il metodo di

installazione, non dimenticare di spegnere tutti i

dispositivi collegati e rimuoverne il cavo di collegamento.

• Se si usa una funzione di controllo dei toni per enfatizzare

molto gli acuti, non usare volume molto alti.

CONTROLLO DEGLI ACCESSORI

• Cavi dell’altoparlante × 2

• Supporti dell’altoparlante (sinistro e destro)

• Supporto dell’altoparlante (centrale)

• Viti di montaggio per l’altoparlante

(M5 x 10 mm: nero) × 9

• Istruzioni per l’uso

Installazione

• In caso di difﬁcoltà con questa installazione rivolgetevi

al vostro rivenditore.

• Pioneer non accetta alcuna responsabilità per gli

eventuali danni causati da un’installazione non

corretta, da un uso non corretto, da modiﬁche

apportate o da distrastri naturali.

Italiano

• Attaccate il supporto per il centro nella parte centrale

inferiore del pannello posteriore della TV Flat-Screen

usando le due viti in dotazione.

��

�

��

INSTALLAZIONE DELLA TV FLAT-SCREEN

��

Per l’uso del supporto di tavolo:

NOTA:

Prima di collegare l’altoparlante, attaccate il supporto di tavolo della serie PDK-TS35 (o un altro supporto per TV Flat-Screen Pioneer)

alla TV Flat-Screen.

1. Attaccate i supporti dell’altoparlante al retro della TV Flat-Screen.

• Attaccate i supporti per i lati destro e sinistro in basso a

destra e in basso a sinistra del pannello posteriore della

TV Flat-Screen usando le viti in dotazione.

�

��

Italiano

2. Fissate l’altoparlante ai supporti nella direzione corretta.

• Assicuratevi di non montare l’altoparlante al contrario.

��

Attenzione

• Per evitare che l’altoparlante o il supporto di tavolo urtino l’uno con l’altro e si danneggino, ﬁssate l’altoparlante al supporto

mentre confermate le loro posizioni. Vista la facilità di battere contro il supporto, collocate l’involucro di protezione nel quale l’

altoparlante è stato avvolto tra l’altoparlante e il supporto.

• Se i supporti non si incastrano nelle scanalature sul retro dell’altoparlante, regolatene l’angolazione.

3. Stringete dal retro usando le viti in dotazione (tre posizioni).

• Stringete le tre viti nell’ordine

➀

➁

➂

, come mostrato nella ﬁgura.

��

�

ATTENZIONE

Non spostate la TV Flat-Screen sollevandola

dai supporti dell’altoparlante: potreste ferirvi

o danneggiarla.

Il foro della vite sulla superﬁcie inferiore del

supporto dell’altoparlante viene usato se la TV

Flat-Screen è installata alla parete. Non si usa

se il televisore è attaccato al supporto.

NOTA:

Se dopo il montaggio la posizione

dell’altoparlante deve essere regolata

orizzontalmente o verticalmente, allentate

innanzitutto le viti di montaggio dell’altoparlante,

riposizionate l’altoparlante e poi stringete le viti

nella posizione corretta.

Italiano

4. Collegate i cavi dell’altoparlante in

dotazione all’altoparlante.

• Collegate i cavi correttamente, rispettando le polarità

dei terminali dell’altoparlante, cioè il cavo



(grigio) ai

terminali



(rosso) e il cavo



ai terminali



(nero).

5. Collegate l’altra estremità dei cavi

dell’altoparlante al retro della TV

Flat-Screen.

• Collegate i cavi correttamente rispettando la polarità dei

terminali degli altoparlanti della TV Flat-Screen, vale a

dire, cavo



(grigio) con terminali



(rosso) e cavo



(nero) con terminali



(nero).

NOTA:

• Premete la levetta e inserite

l’estremità del cavo.

• Una volta lasciata, la levetta blocca

il cavo dell’altoparlante.

Attenzione

• Assicuratevi di spegnere i dispositivi collegati e di

staccare la spina dalla presa a muro, prima di cambiare il

metodo di collegamento o di installazione.

• Se il cavo dell’altoparlante viene inserito

troppo distante e il materiale isolante

tocca il terminale dell’altoparlante, non

si riceverà alcun suono. Vi preghiamo di

inserirlo in modo tale che il ﬁlo di rame sia

visibile.

• Controllate che le estremità dei cavi

dell’altoparlante siano collegate

saldamente ai terminali, tirando

leggermente il cavo dopo aver effettuato i

collegamenti. In caso contrario, potrebbero

veriﬁcarsi interruzioni acustiche o rumore.

��



��



��

• Se si veriﬁca un cortocircuito tra i cavi





provocato

da un ﬁlo di piombo scoperto, una carica eccessiva

potrebbe essere applicata alla TV Flat-Screen, provocando

un’interruzione delle operazioni o un guasto.

• Collegamenti errati del cavo dell’altoparlante ai terminali

destro o sinistro della TV Flat-Screen rispetto alla polarità

possono tradursi in effetti stereofonici insufﬁcienti, un

livello dei bassi non soddisfacente o un’immagine sonora

instabile.

• Legate il cavo senza tirarlo.

Italiano

6. Fissate i cavi nella scanalatura dell’altoparlante.

7. Legare i cavi.

Seguite i passaggi qui sotto per attaccare un morsetto del cavo.

1) Inﬁlate la banda del morsetto nella staffa di supporto e legate il/i cavo(i) nel morsetto.

2) Spingete e tenete ferme le leve, quindi inserite il gancio nell’apposito foro sul retro della TV Flat-Screen.

3) Tirate verso l’alto la banda del morsetto per chiuderlo.

�

4 ) Assicuratevi che il morsetto del cavo sia ben saldato al pannello.

NOTA:

Evitate di comprimere o esercitare pressione sui cavi quando li posizionate o legate.

Per rimuovere la banda del morsetto, tirate e tenete fermo il dispositivo di chiusura perché si sblocchi.

Per rimuovere il morsetto del cavo, spingete e tenete ferme le leve, quindi estraetelo dal foro.

��

NOTA:

Se un morsetto è stato installato da molto tempo, vi saranno maggiori probabilità che si deteriori. Un morsetto vecchio è più

facilmente danneggiabile mentre viene tolto e non può essere riutilizzato.



��

Italiano

Per l’uso dell’unità da parete:

NOTA:

Innanzitutto appoggiate la TV Flat-Screen su un panno morbido, ecc quindi attaccate i supporti dell’altoparlante.

1. Attaccate i supporti dell’altoparlante al retro della TV Flat-Screen (Vedi procedura 1

a pagina 24).

2. Collegate i cavi dell’altoparlante in dotazione al retro della TV Flat-Screen (Vedi

procedura 5 a pagina 26).

• Collegate gli altri cavi e il ﬁlo di alimentazione alla TV Flat Screen.

3. Appoggiate la TV Flat-Screen sui supporti di montaggio dell’unità da parete.

• Per maggiori dettagli, consultate le istruzioni per l’uso in dotazione con l’unità da parete.

Attenzione

Fate attenzione ai supporti dell’altoparlante durante l’installazione e il collegamento. Potreste ferirvi.

4. Collegate l’altra estremità del cavo dell’altoparlante all’altoparlante (vedi procedura

4 a pagina 26).

Attenzione

Per questa procedura servono due persone.

5. Fissate l’altoparlante ai supporti nella direzione corretta.

• Assicuratevi di non montare l’altoparlante al contrario.

��

�

��

Italiano

Pubblicato da Pioneer Corporation.

6. Stringete dal basso usando le viti in

dotazione (tre posizioni).

• Stringete le viti nell’ordine

➀

➁

➂

, come mostrato nella

ﬁgura (vedi pag. 28).

Il foro della vite sulla superﬁcie posteriore del supporto

dell’altoparlante viene usato se la TV Flat-Screen è

installata con il supporto di tavolo. Non è usato se la TV è

installata alla parete.

NOTA:

Se dopo il montaggio la posizione dell’altoparlante deve

essere regolata orizzontalmente o verticalmente, allentate

prima le viti di montaggio dell’altoparlante, riposizionate

l’altoparlante, quindi ristringete le viti nella posizione

corretta.

7. Legare i cavi (vedi procedura 7 a pag.

27).

MANUTENZIONE DELLA CASSA ESTERNA

• Per togliere sporco e polvere utilizzare un panno per

lucidare o un normale panno asciutto.

• Se la cassa esterna è molto sporca, pulirla con un panno

morbido bagnato con acqua e detergente, quindi passare

di nuovo un panno asciutto. Non utilizzare cera per mobili

o detersivi. Potrebbero danneggiare la superﬁcie della

cassa esterna.

• Non usare mai diluenti, benzina, insetticidi spray e altri

prodotti chimici sulla cassa esterna o nelle vicinanze.

Questi prodotti sono corrosivi.

• In caso di uso di panni chimici, leggere attentamente le

avvertenze per il loro uso.

DATI TECNICI

Cassa esterna ................................................. Tipo Bass-reﬂex

Altoparlanti utilizzati (sistema a due vie) :

Altoparlante per toni bassi ............A cono, 4,8 cm × 13 cm

Altoparlante per toni alti .................. A semi-cupola, 2,5 cm

Impedenza ............................................................................6

Ω

Gamma di frequenze ...................................55 Hz a 30 000 Hz

Sensibilità (1 m, 1 W) ...................................................... 80 dB

Ingresso tollerabile :

Ingresso massimo ......................................................... 18 W

Ingresso nominale ......................................................... 6 W

Frequenza di transizione .................................................3 kHz

Dimensioni esterne

..............................1 465 (L) mm × 78 (A) mm × 93 (P) mm

Peso :

Solo altoparlante .........................................................3,15 kg

Con cavi, supporti e viti ............................................... 3,7 kg

Parti accessorie

.......................................................Cavi dell’altoparlante

.......................................................Supporti dell’altoparlante

Sinistro

Destro

Centrale

........ Viti di montaggio per l’altoparlante (M5

10 mm)

............................................................ Istruzioni per l’uso

NOTA:

I dati tecnici e il design sono soggetti a variazioni senza

preavviso, a seguito di ulteriori miglioramenti del prodotto.

Nederlands

Dank u voor de aanschaf van dit Pioneer product.

Lees alvorens het luidsprekersysteem in gebruik te nemen

eerst deze gebruiksaanwijzing door zodat u volledig op

de hoogte bent van de bediening en werking. Bewaar de

gebruiksaanwijzing op een veilige plaats voor het geval u

later nog het een en ander wilt nalezen.

LET OP

Over de compatibiliteit

Dit product is uitsluitend ontworpen voor gebruik

met een Pioneer Flat Screen TV. Voor meer informatie

omtrent compatibiliteit met andere producten dient u uw

dichtstbijzijnde erkende Pioneer dealer of service-centrum

te raadplegen.

Over de installatie en de instellingen

• Als u de Flat Screen TV wilt verplaatsen mag deze niet

bij de luidspreker of luidsprekerbeugels vastgepakt

worden. Dit kan resulteren in letsel of beschadiging van

de beugels. Houd de TV aan de bovenzijde en de hendels

vast wanneer u hem verplaatst.

CONTROLEREN VAN DE ONDERDELEN

• Luidsprekersnoeren × 2

• Luidsprekerbeugels (Links en Rechts)

• Luidsprekerbeugel (Midden)

• Montageschroeven luidspreker

(M5 × 10 mm : Zwart) × 9

• Handleiding

Installatie

• Raadpleeg uw dealer als u problemen ondervindt

tijdens de installatie.

• Pioneer aanvaardt geen aansprakelijkheid als gevolg

van onjuiste installatie, onjuist gebruik, wijziging of

natuurrampen.

• De luidspreker is breed en kan onstabiel gemonteerd zijn

wanneer deze slechts door een persoon wordt bevestigd.

Dit kan resulteren in letsel of beschadiging van het

product. Voor de montage en installatie zijn minimaal

twee personen nodig.

• Voor de montage van de luidspreker mogen alleen de

bijgeleverde schroeven worden gebruikt, want anders kan

de luidspreker van het hoofdapparaat losraken en vallen.

• Draai de schroeven stevig vast bij de montage van de

luidspreker.

• Wees uitermate voorzichtig met de luidsprekers.

Het rooster en de behuizing zouden kunnen worden

beschadigd wanneer het luidsprekersysteem aan

schokken of stoten onderhevig wordt gesteld.

• Wanneer u een computerscherm of monitor met een

beeldbuis in de buurt van de luidspreker plaatst, kan dit

resulteren in beeldstoringen of kleurvervorming. Als dit

het geval is, moet u het scherm op een grotere afstand

van de luidspreker zetten.

Over de ingang

• Voorkom beschadiging van het luidsprekersysteem

door overbelasting en let derhalve op de volgende punten:

• De luidspreker mag uitsluitend op deze Flat Screen TV

aangesloten worden. Dit kan leiden tot brand of andere

schade.

• Schakel de aangesloten apparatuur uit en trek het

netsnoer uit het stopcontact voordat u begint met het

wijzigen van de aansluitingen of de installatie.

• Bij gebruik van een toonregelfunctie voor het versterken

van de hoge tonen mag u het volume op de versterker niet

te hoog instellen.

Nederlands

• Bevestig de beugel voor het midden d.m.v. de twee

meegeleverde schroeven middenonder aan het

achterpaneel van de Flat Screen TV.

��

�

��

INSTALLATIE OP DE FLAT SCREEN TV

��

Indien de tafelbladstaander wordt gebruikt:

N.B.:

Voordat de luidspreker wordt bevestigd, dient de PDK-TS35-serie tafelbladstaander (of andere staander voor de Pioneer Flat Screen TV)

aan de Flat Screen TV te worden bevestigd.

1. Bevestig de luidsprekerbeugels aan de achterzijde van de Flat Screen TV.

• Bevestig de beugels voor de rechter- en linkerzijden d.m.v.

van de meegeleverde schroeven links- en rechtsonder

aan het achterpaneel van de Flat Screen TV.

�

��

Nederlands

2. Bevestig de luidspreker in de juiste richting aan de beugels.

• Zorg ervoor dat de luidspreker niet ondersteboven wordt bevestigd.

��

Let op

• Ter voorkoming van schade aan de luidspreker en/of de tafelbladstaander omdat ze elkaar raken, dient de luidspreker aan de

beugel te worden bevestigd terwijl de plaats ervan wordt bepaald. Omdat je gemakkelijk tegen de staander aanstoot kun je het

beschermend omhulsel gebruiken waarin de luidspreker was ingepakt tussen de luidspreker en de staander.

• Wanneer de luidsprekerbeugels niet in de sponningen aan de achterzijde van de luidspreker passen, pas dan de hoek van de

luidsprekerbeugels aan.

3. De meegeleverde schroeven aandraaien vanaf de achterzijde (op drie plaatsen).

• Draai de drie schroeven in de volgorde

➀

➁

➂

aan zoals in de ﬁguur aangegeven.

��

�

LET OP

Verplaats de Flat Screen TV niet door de

beugels vast te houden, omdat hierdoor

letsel of schade aan de Flat Screen TV kan

ontstaan.

Het schroefgat aan de onderzijde van de

luidsprekerbeugel wordt gebruikt wanneer de

Flat Screen TV aan de muur wordt bevestigd.

Het wordt niet gebruikt wanneer de

Flat Screen

TV met de staander wordt gemonteerd.

N.B.:

Indien na bevestiging van de luidspreker

de positie horizontaal of verticaal dient

te worden aangepast, maak dan eerst de

montageschroeven van de luidspreker los, zet

de luidspreker in de juiste positie en draai de

schroeven op de juiste positie aan.

Nederlands

4. Sluit de meegeleverde

luidsprekersnoeren aan op de

luidspreker.

• Sluit de snoeren op de juiste polariteit van de

luidsprekereindklemmen aan, d.w.z.



snoer (grijs) op de



eindklemmen (rood) en het



snoer (zwart) op de



eindklemmen (zwart).

5. Sluit het andere uiteinde van de

luidsprekersnoeren aan op de

achterzijde van de Flat Screen TV.

• Sluit de snoeren op de juiste polariteit van de

eindklemmen van de Flat Screen TV als volgt aan, snoer



(grijs) op de



eindklemmen (rood) en snoer



(zwart)

op de



eindklemmen (zwart).

N.B.:

• Druk op het lipje en breng het

uiteinde van het snoer in.

• Wanneer u het lipje loslaat, wordt het

luidsprekersnoer vastgezet.

Let op

• Zorg ervoor dat de aangesloten apparatuur is

uitgeschakeld en verwijder het netsnoer eerst uit het

wandcontact wanneer u de aansluiting of installatie

wijzigt.

• Indien u het luidsprekersnoer te ver

insteekt zodat de isolatie de eindklem van

de luidspreker raakt, wordt er geen geluid

geproduceerd. Het snoer dient zodanig

te worden ingestoken dat de koperdraad

zichtbaar is.

• Controleer of het uiteinde van de

luidsprekersnoeren goed is aangesloten

op de eindklemmen door enigszins aan het

snoer te trekken nadat de aansluitingen zijn

gedaan. Door loszittende aansluitingen kan de

verbinding worden verbroken of ruis ontstaan.

��



��



��

• Indien er kortsluiting plaatsvindt in de





snoeren

door een blootliggend netsnoer, is het mogelijk de Flat

Screen TV teveel belast wordt waardoor de bediening

onderbroken wordt of een storing ontstaat.

• Door onjuiste aansluitingen voor wat betreft de polariteit

van het luidsprekersnoer op de rechter- of linkerzijde van

de eindklemmen van de Flat Screen TV kan onvoldoende

stereogeluidseffecten tot gevolg hebben, waardoor

een slecht basgeluid of ongebalanceerd geluidsbeeld

ontstaat.

• Voeg de snoeren samen zonder er aan te trekken.

Nederlands

6. Leid de snoeren in de sponningen van de luidspreker.

7. Het samenvoegen van de snoeren.

Volg onderstaande stappen om een kabelklem aan te brengen.

1) Steek het klembandje door de houder en voeg het snoer/de snoeren samen in de kabelklem.

2) Houd de hendeltjes ingedrukt en leid het haakje door het juiste gat aan de achterzijde van de Flat Screen TV.

3) Trek aan het klembandje om het vast te zetten.

�

4) Zorg ervoor dat de kabelklem stevig in het paneel vastzit.

N.B.:

Zorg dat er geen beknelling of drukpunten ontstaan wanneer de snoeren worden geleid of samengevoegd.

Houd de vergrendeling ingedrukt zodat deze openspringt om het klembandje te verwijderen.

Druk de hendeltjes in and trek het bandje uit de opening om het te verwijderen.

��

N.B.:

Hoe langer een klem op zijn plaats blijft zitten, hoe groter de kans op slijtage. Een oudere klem raakt sneller beschadigd wanneer

deze wordt verwijderd zodat hij niet opnieuw gebruikt kan worden.



��

Nederlands

Indien de eenheid voor wandbevestiging wordt gebruikt:

N.B.:

Leg eerst de Flat Screen TV op een zachte doek of iets dergelijks en bevestig daarna de luidsprekerbeugels.

1. Bevestig de luidsprekerbeugels aan de achterzijde van de Flat Screen TV (Zie

procedure 1 op bladzijde 31).

2. Sluit de meegeleverde luidsprekersnoeren aan op de achterzijde van de Flat Screen

TV (Zie procedure 5 op bladzijde 33).

• Sluit de overige snoeren en het netsnoer aan op de Flat Screen TV.

3. Plaats de Flat Screen TV op de montage-onderdelen van de eenheid voor

wandbevestiging.

• Zie voor meer informatie de bij de eenheid voor wandbevestiging meegeleverde bedieningshandleiding.

Let op

Ga voorzichtig om met de luidsprekerbeugels bij de installatie of aansluiting. Dit kan resulteren in letsel.

4. Sluit het andere uiteinde van de luidsprekersnoeren aan op de luidspreker (zie

procedure 4 op bladzijde 33).

Let op

Zorg ervoor dat deze procedure door twee personen wordt uitgevoerd.

5. Bevestig de luidspreker in de juiste richting aan de beugels.

• Zorg ervoor dat de luidspreker niet ondersteboven wordt bevestigd.

��

�

��

Nederlands

6. Draai de meegeleverde schroeven (op

drie plaatsen) van onderop aan.

• Draai de drie schroeven in volgorde

➀

➁

➂

aan zoals

op de ﬁguur aangegeven (zie blz. 35).

Het schroefgat aan de achterzijde van de

luidsprekerbeugel wordt gebruikt wanneer de Flat Screen

TV met een tafelbladstaander wordt geïnstalleerd. Het

schroefgat wordt niet gebruikt wanneer de Flat Screen TV

aan de muur wordt bevestigd.

N.B.:

Indien na bevestiging van de luidspreker de positie

horizontaal of verticaal dient te worden aangepast, maak

dan eerst de montageschroeven van de luidspreker los, zet

de luidspreker in de juiste positie en draai de schroeven aan

op de juiste positie.

7. Samenvoegen van de snoeren (zie

procedure 7 op bladzijde 34).

ONDERHOUD VAN DE BEHUIZING

• Veeg stof en vuil met een poetsdoek of droge, schone

doek van de behuizing.

• Bevochtig een zachte doek in een oplossing van water

en een neutraal reinigingsmiddel en wring de doek goed

uit voor het verwijderen van hardnekkige vlekken. Veeg

na met een droge doek. Gebruik geen meubelwas of

andere reinigingsmiddelen daar deze de behuizing aan

kunnen tasten.

• Gebruik beslist geen thinner, benzine, insectensprays en

andere chemische middelen op of in de buurt van de

behuizing daar dit soort middelen de behuizing aantast.

• Bij gebruik van een chemische doek moet u alvorens

gebruik de aanwijzingen goed lezen en controleren of

deze doek voor dit systeem geschikt is.

TECHNISCHE GEGEVENS

Behuizing ........................................................... Type basreﬂex

Luidsprekers (tweewegsysteem):

Woofer (voor lage tonen)

........................................4,8 cm × 13 cm hoornvormig type

Tweeter (voor hoge tonen) .......... 2,5 cm halfbolvormig type

Impedantie ...........................................................................6

Ω

Frequentiebereik ...................................... 55 Hz t/m 30 000 Hz

Gevoeligheid (1 m, 1 W) .................................................. 80 dB

Toelaatbare invoer:

Maximaal ingangsvermogen ....................................... 18 W

Nominaal ingangsvermogen ........................................ 6 W

Crossover-frequentie .......................................................3 kHz

Externe afmetingen

............................ 1 465 (B) mm × 78 (H) mm × 93 (D) mm

Gewicht:

Alleen luidspreker ......................................................3,15 kg

Met snoeren, beugels en schroeven .......................... 3,7 kg

Bijgeleverde onderdelen

.........................................................Luidsprekersnoeren × 2

................................................................ Luidsprekerbeugels

Links

Rechts

Midden

............Montageschroeven luidspreker (M5 × 10 mm) × 9

......................................................................Handleiding × 1

OPMERKING:

Technische gegevens en ontwerp zijn ter productverbetering

zonder voorafgaande kennisgeving wijzigbaar.

Uitgegeven door Pioneer Corporation.

Español

Muchas gracias por comprar este producto Pioneer.

Lea atentamente estas instrucciones de funcionamiento

antes de usar su sistema de altavoces, de modo que sepa

cómo obtener el máximo rendimiento. Después de haber

ﬁnalizado la lectura del manual de instrucciones, guárdelo

en un lugar seguro para futuras consultas.

PRECAUCIÓN

Acerca de la compatibilidad

Este producto ha sido diseñado exclusivamente para ser

utilizado con el televisor de pantalla plana de Pioneer. Para

más información sobre la compatibilidad, consulte su

distribuidor Pioneer autorizado o un centro de servicio.

Acerca de la instalación y el ajuste

• No desplace el televisor de pantalla plana sujetándolo

por el altavoz o los soportes para el altavoz, ya que

usted podría lastimarse o los soportes podrían resultar

dañados. Cuando desplace el televisor, sujételo por la

parte superior y por las asas.

COMPROBACIÓN DE LOS ACCESORIOS

• Cables de altavoz × 2

• Soportes para el altavoz (izquierda y derecha)

• Soporte para el altavoz (centro)

• Pernos de ﬁjación del altavoz

(M5 x 10 mm: negros) × 9

• Manual de instrucciones

Instalación

• Si experimentara alguna diﬁcultad con la instalación,

consulte a su distribuidor.

• Pioneer no se responsabiliza de ningún daño que

pudiera derivarse de una instalación incorrecta, un

uso inadecuado, la realización de modiﬁcaciones o

catástrofes naturales.

• El altavoz es ancho, y puede quedar inestable cuando

lo instala una sola persona, de modo que usted podría

lastimarse o el aparato podría resultar dañado. Por lo

tanto, el montaje y la instalación deberán realizarse entre

dos personas como mínimo.

• Cuando instale el altavoz, no emplee tornillos que no sean

los suministrados, dado que el altavoz podría separarse

de la unidad principal y caerse.

• Cuando instale el altavoz, apriete bien los tornillos.

• Manipule los altavoces con mucho cuidado, ya que la red

de rejilla y la caja del altavoz pueden dañarse o romperse

si se encuentran sujetos a fuertes impactos externos.

• Si pone una pantalla TRC o un monitor TRC cerca del

altavoz, pueden producirse interferencias o distorsión del

color. En tal caso, aleje el monitor del altavoz.

Acerca de la entrada

• Para evitar daños al sistema de altavoces como

consecuencia de una sobrecarga de entrada, tenga en

cuenta las precauciones siguientes:

• Este altavoz deberá conectarse única y exclusivamente al

televisor de pantalla plana especiﬁcado. De lo contrario,

podrían producirse daños o un incendio.

• Asegúrese de desconectar los dispositivos conectados y

de desenchufar el cable de alimentación de la toma de

corriente antes de cambiar las conexiones o de efectuar

la instalación.

• Cuando emplee una función de control de tono

para acentuar mucho los sonidos agudos, no suba

excesivamente el volumen del ampliﬁcador.

Español

• Utilice los dos pernos suministrados para ﬁjar el soporte

para la parte central en la parte central inferior del panel

posterior del televisor de pantalla plana.

��

�

��

INSTALACIÓN EN EL TELEVISOR DE PANTALLA PLANA

��

Si se utiliza el soporte de mesa:

NOTA:

Antes de instalar el altavoz, acople al televisor de pantalla plana el soporte de mesa de la serie PDK-TS35 (u otro soporte para

televisores de pantalla plana de Pioneer).

1. Coloque los soportes del altavoz en la parte posterior del televisor de pantalla plana.

• Utilice los pernos suministrados para ﬁjar los soportes

para los lados derecho e izquierdo en la parte inferior

derecha e izquierda del panel posterior del televisor de

pantalla plana.

�

��

Español

2. Coloque el altavoz en los soportes, asegurándose de que lo hace en la dirección

correcta.

• Asegúrese de que no coloca el altavoz al revés.

��

Precaución

• Para evitar que el altavoz y/o el soporte de mesa puedan dañarse al rozar entre sí, coloque el altavoz en el soporte prestando

atención a la situación correcta. Puesto que el soporte podría rayarse fácilmente, coloque el envoltorio protector que cubría el

altavoz entre el soporte de mesa y el altavoz.

• Si los soportes no coinciden con las ranuras de la parte posterior del altavoz, ajuste el ángulo de los soportes.

3. Apriete desde atrás los pernos suministrados (tres posiciones).

• Apriete los tres pernos en el orden indicado en el diagrama:

➀

➁

➂

��

�

PRECAUCIÓN

No desplace el televisor de pantalla plana

sujetándolo por los soportes, ya que usted

podría lastimarse o el televisor de pantalla

plana podría resultar dañado.

El agujero roscado situado en la superﬁcie

inferior del soporte para el altavoz se utiliza

cuando el televisor de pantalla plana se instala

en la pared. Cuando la instalación se realiza en

el soporte, este agujero no se utiliza.

NOTA:

Si tras haber colocado el altavoz fuera preciso

ajustar su posición, horizontal o verticalmente,

primero afloje los pernos de fijación del altavoz,

reposiciónelos y, una vez que estén en la

posición correcta, vuélvalos a apretar.

Español

4. Conecte al altavoz los cables de

altavoz suministrados.

• Conecte los cables correctamente con respecto a la

polaridad de los terminales de altavoz; es decir, el cable



(gris) al terminal



(rojo) y el cable



(negro) al

terminal



(negro).

5. Conecte el otro extremo de los cables

de altavoz a la parte posterior del

televisor de pantalla plana.

• Conecte los cables correctamente con respecto a la

polaridad de los terminales de altavoz del televisor de

pantalla plana; es decir, el cable



(gris) al terminal



(rojo) y el cable



(negro) al terminal



(negro).

NOTA:

• Presione la palanca e introduzca el

extremo del cable.

• Cuando suelte la palanca, el cable de

altavoz quedará sujeto.

Precaución

• Cuando cambie la conexión o lleve a cabo la instalación,

asegúrese de que apaga los aparatos conectados y de

que desenchufa el cable de alimentación de la toma de

pared.

• Si introduce el cable de altavoz de modo

que el aislamiento esté tocando el terminal

de altavoz, es posible que no obtenga

ningún sonido. No lo introduzca demasiado,

de forma que el hilo de cobre quede visible.

• Para comprobar que los extremos de los

cables de altavoz están bien conectados a

los terminales, una vez que haya realizado

la conexión, tire suavemente de cada

uno de los cables. Si las conexiones han

quedado algo ﬂojas, es posible que se

ocasionen pérdidas de sonido o ruido.

��



��



��

• Si se produce un cortocircuito en los cables





causado por un cable desnudo, es posible que el

televisor de pantalla plana reciba una carga excesiva, lo

que se traduciría en un funcionamiento interrumpido o

incorrecto.

• Si las conexiones del cable de altavoz a los terminales

derecho o izquierdo del televisor de pantalla plana

no se han realizado correctamente con respecto a la

polaridad, podrían producirse efectos de sonido estéreo

defectuosos, lo que a su vez daría lugar a unos sonidos

graves deﬁcientes o a una imagen sonora inestable.

• Enrolle el cable sobre sí mismo sin tirar de él.

Español

6. Encaje los cables en la ranura del altavoz.

7. Cómo reunir y enrollar los cables sobre sí mismos.

Para colocar una abrazadera para cables, siga los pasos que se indican a continuación.

1) Deslice un extremo de la abrazadera por el soporte de la misma y reúna los cables de modo que éstos queden sujetos

por la abrazadera.

2) Presione las palancas de la abrazadera y, sin soltarlas, introduzca el gancho en el oriﬁcio que encontrará en la parte

posterior del televisor de pantalla plana.

3) Tire del extremo de la abrazadera para cerrarla.

�

4) Conﬁrme que la abrazadera para cables queda ﬁrmemente sujeta en el panel.

NOTA:

Al distribuir o reunir los cables, evite pellizcarlos o crear puntos de presión.

Para extraer la banda de la abrazadera para cables, tire de la lengüeta de liberación.

Para extraer la abrazadera para cables, mantenga presionadas las palancas y extráigala del oriﬁcio.

��

NOTA:

Cuanto más tiempo haga que se haya instalado una abrazadera, más probabilidades habrá de que la misma se deteriore. Una

abrazadera antigua se dañará con mayor facilidad al extraerla y es posible que no se pueda utilizar de nuevo.



��

Español

Si el televisor se instala en la unidad para colgar de la pared:

NOTA:

Primero disponga de forma horizontal el televisor de pantalla plana sobre una sábana suave, etc. Después, proceda a colocar los

soportes para el altavoz.

1. Coloque los soportes para el altavoz en la parte posterior del televisor de pantalla

plana (consulte el procedimiento 1 en la página 38).

2. Conecte los cables de altavoz suministrados a la parte posterior del televisor de

pantalla plana (consulte el procedimiento 5 en la página 40).

• Conecte los otros cables y el cable de alimentación al televisor de pantalla plana.

3. Coloque el televisor de pantalla plana en los accesorios de montaje de la unidad

para colgar de la pared.

• Para detalles al respecto, consulte el manual de instrucciones facilitado con la unidad para colgar de la pared.

Precaución

Al realizar la instalación o conexión de los cables, tenga cuidado con los soportes para el altavoz, puesto que podría lesionarse.

4. Conecte al altavoz el otro extremo de los cables de altavoz (consulte el

procedimiento 4 en la página 40).

Precaución

Este procedimiento deberán llevarlo a cabo dos personas.

5. Asegúrese de que al instalar el altavoz en los soportes lo hace en la dirección

correcta.

• Asegúrese de que no monta el altavoz al revés.

��

�

��

�

��

Español

Publicado por Pioneer Corporation.

6. Apriete desde abajo los pernos

suministrados (tres posiciones).

• Apriete los tres pernos en el orden indicado en el

diagrama:

➀

➁

➂

(consulte la página 42).

El agujero roscado situado en la parte posterior del

soporte para el altavoz se utiliza cuando el televisor de

pantalla plana se instala en el soporte de mesa. No se

utiliza cuando se instala en la pared.

NOTA:

Si tras haber colocado el altavoz fuera preciso ajustar su

posición, horizontal o verticalmente, primero afloje los

pernos de fijación del altavoz, reposiciónelos y, una vez que

estén en la posición correcta, vuélvalos a apretar.

7. Cómo reunir y enrollar los cables

sobre sí mismos (consulte el

procedimiento 7 en la página 41).

MANTENIMIENTO DE LA CAJA DEL ALTAVOZ

• Para quitar la suciedad y el polvo utilice un paño

abrillantador o un paño seco.

• Si la caja del altavoz está muy sucia, límpiela con un paño

humedecido con algún producto limpiador diluido con

agua. Después, seque la superﬁcie con un paño seco. No

utilice ceras ni productos limpiadores para muebles, ya

que dañarían la superﬁcie de la caja del altavoz.

• Nunca utilice diluyentes, bencinas, rociadores de

insecticidas ni otros productos químicos sobre la caja del

altavoz o cerca de ella, ya que podrían correr la superﬁcie.

• Si utiliza un paño químico, lea cuidadosamente las

instrucciones que acompañen al mismo.

ESPECIFICACIONES

Caja del altavoz ........................................Tipo reﬂejo de bajos

Altavoces usados (sistema de dos vías):

Woofer (para los sonidos graves)

.................................................. Tipo cónico 4,8 cm × 13 cm

Tweeter (para los sonidos agudos)

.................................................... Tipo semicúpula de 2,5 cm

Impedancia ..........................................................................6

Ω

Gama de frecuencias ..................................55 Hz a 30 000 Hz

Sensibilidad (1 m, 1 W) ................................................... 80 dB

Entrada permisible:

Entrada máxima ............................................................ 18 W

Entrada nominal ............................................................ 6 W

Frecuencia de cruce ........................................................3 kHz

Dimensiones exteriores

.........................1 465 (An) mm × 78 (Al) mm × 93 (Pr) mm

Peso:

Sólo el altavoz .............................................................3,15 kg

Con cables, soportes y pernos .................................... 3,7 kg

Accesorios

............................................................... Cable de altavoz × 2

......................................................... Soportes para el altavoz

Izquierda × 1

Derecha × 1

Centro × 1

............... Pernos de ﬁjación del altavoz (M5 × 10 mm) × 9

................................................ Manual de instrucciones × 1

NOTA:

Las especificaciones y el diseño están sujetos a posibles

cambios sin previo aviso a efectos de mejorar el producto.

中文

感謝惠購先鋒產品。

在使用該揚聲器系統之前，請通讀操作手冊，以獲知

如何使本揚聲器系統發揮最佳性能。閱讀完畢後，請

將其妥善保管以備日後參考。

注意

關於兼容性

本產品專門設計適用於先鋒平面電視。有關相容性的

詳情，請就近諮詢先鋒授權經銷商或服務中心。

關於安裝與固定

‧ 請勿以握住揚聲器或揚聲器固定裝置來移動平面電

視，

否則可能會導致人身傷害或固定裝置損壞。若

要移動平面電視，請以握住電視頂部及其把手的方

式搬動。

‧ 揚聲器很寬闊，只由一個人安裝，可能會變得很不

穩定。這可能會導致人員受傷或產品損壞。因此，

必須由兩個人來進行裝配與安裝。

‧ 安裝揚聲器時，請勿使用附送螺絲以外的螺絲，否

則揚聲器可能會從本機脫開，甚至於掉落。

‧ 安裝揚聲器時，請將螺絲擰緊。

‧ 當揚聲器受到外部的影響時，請充分注意揚聲器的

處理，以免損壞護網和音箱。

‧ 在揚聲器附近放置

CRT

電腦屏幕或

CRT

監視器可

能會導致干擾或色彩失真。如果出現這種情況，請

使監視器遠離揚聲器。

關於輸入端子

‧ 為防止因輸入過載而導致揚聲器系統損壞，請務必

遵循以下注意事項：

‧ 請勿將揚聲器用於指定的平面電視之外的設備。否

則可能導致損壞或火災。

‧ 改變連接或安裝方法時，務必先將連接設備的電源

關掉，並將電線插頭從牆壁上的插座中拔出。

‧ 使用音調控制功能來增強高音時，請勿將放大器音

量開得太大。

檢查配件

‧ 揚聲器連接線

x 2

‧ 揚聲器固定裝置（左右兩側）

‧ 揚聲器固定裝置（中央）

‧ 揚聲器固定螺絲

(

M5 x 10 mm

：黑色 )

x 9

‧ 操作手冊

安裝

‧ 如果安裝遇到困難，請與經銷商聯絡。

‧ 對於因安裝不當、使用不當、更改或自然災害

引起的損害，先鋒概不負責。

Аннотация для Акустика Pioneer KURO PDP-S65 в формате PDF

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

Hama PFFPb

Electrolux EDBS2300

Citizen SDC-435II

Citizen SDC-435N

Pioneer KURO PDP-S65: инструкция

Инструкция к Акустику Pioneer KURO PDP-S65

CAUTION

CHECKING THE ACCESSORIES

Installation

INSTALLATION ON THE FLAT SCREEN TV

When using the table top stand:

CAUTION

When using the hung on wall unit:

CABINET MAINTENANCE

SPECIFICATIONS

ATTENTION

VÉRIFICATION DES ACCESSOIRES

Installation

INSTALLATION SUR LE TÉLÉVISEUR À ÉCRAN PLAT

Si vous utilisez un pied de table :

ATTENTION

En cas d’utilisation de l’unité d’installation murale :

ENTRETIEN DU COFFRET

SPECIFICATIONS

VORSICHT

PRÜFEN DES ZUBEHÖRS

Installation

INSTALLATION AM FLACHBILDFERNSEHER

Bei Verwendung des Tischständers:

VORSICHT

Bei Verwendung der Wandmontage-Einheit:

PFLEGE DES GEHÄUSES

TECHNISCHE DATEN

ATTENZIONE

CONTROLLO DEGLI ACCESSORI

Installazione

INSTALLAZIONE DELLA TV FLAT-SCREEN

Per l’uso del supporto di tavolo:

ATTENZIONE

Per l’uso dell’unità da parete:

MANUTENZIONE DELLA CASSA ESTERNA

DATI TECNICI

LET OP

CONTROLEREN VAN DE ONDERDELEN

Installatie

INSTALLATIE OP DE FLAT SCREEN TV

Indien de tafelbladstaander wordt gebruikt:

LET OP

Indien de eenheid voor wandbevestiging wordt gebruikt:

ONDERHOUD VAN DE BEHUIZING

TECHNISCHE GEGEVENS

PRECAUCIÓN

COMPROBACIÓN DE LOS ACCESORIOS

Instalación

INSTALACIÓN EN EL TELEVISOR DE PANTALLA PLANA

Si se utiliza el soporte de mesa:

PRECAUCIÓN

Si el televisor se instala en la unidad para colgar de la pared:

MANTENIMIENTO DE LA CAJA DEL ALTAVOZ

ESPECIFICACIONES

注意

檢查配件

安裝

Оглавление

Аннотация для Акустика Pioneer KURO PDP-S65 в формате PDF

Топ 10 инструкций

Другие инструкции
