Pioneer KRP-TS02: инструкция

Спасибо за покупку продукта Pioneer.

Пожалуйста, прочтите данные инструкции по эксплуатации,

чтобы знать, как безопасно и правильно обращаться с этой

моделью. Сохраните данные инструкции по эксплуатации в

надежном месте для использования в будущем.

Установка

• Проконсультируйтесь с Вашим дилером, если Вы

столкнетесь с трудностями при этой установке.

• Pioneer не несет ответственности за любые

повреждения, возникшие по причине ненадлежащей

установки, ненадлежащего использования,

модификации или стихийных бедствий.

ОЧЕНЬ ВАЖНО

Запишите приведенные ниже номер модели и серийный

номер данного оборудования.

Номер модели Серийный номер

Сохраните эти номера для последующего использования.

Содержание

Внимание .............................................................. 65

Проверка наличия стандартных

аксессуаров .......................................................... 66

Сборка столика-подставки ............................... 67

Подсоединение подкладки ............................... 68

Подсоединение дисплея и телевизора

Pioneer ................................................................... 69

Установка продукта на стойке и т.д. ............... 70

Предотвращение падения оборудования ..... 71

Спецификации ..................................................... 71

Размеры ................................................................ 72

Pyccкий

65



Внимание

Этот столик-подставка, предназначен исключительно для

дисплеев и телевизоров Pioneer (PDP-LX5090 / PDP-LX5090H

/ PDP-LX509A / PDP-C509A / KRP-500P / KRP-500M).

И

спользование с другими моделями может повлечь за

собой неустойчивость и привести к возможным физическим

повреждениям. Для получения дополнительной информации

обратитесь в магазин, где Вы купили телевизор.

Н

е устанавливайте и не модифицируйте данный продукт,

если это не указано.

Не используйте этот столик-подставку для дисплея и

телевизора Pioneer не по назначению, не модифицируйте и

не используйте его для других целей.

М

есто установки

• Выберите место, достаточно прочное, чтобы выдерживать

вес столика-подставки и телевизора.

• Удостоверьтесь, что размещаете столик-подставку на

ровной и устойчивой поверхности.

• Не устанавливайте его вне помещения или в мокром

месте, например, на горячем источнике или вблизи

берега.

• Не устанавливайте столик-подставку в месте, где он

может быть подвержен вибрации или удару.

С

борка и установка

• Соберите столик-подставку в соответствии с

инструкциями по сборке и надежно затяните все

винты в указанных местах.

Бывали случаи, когда после установки дисплея

возникали непредвиденные происшествия,

такие как поломка или падение оборудования,

так как столик-подставка был установлен не по

инструкции.

• Дисплей всегда должен устанавливаться

двумя или более лицами, чтобы гарантировать

надежность его установки.

• Перед установкой отключите питание дисплея

и внешних устройств, затем выньте кабель

питания из розетки.

Н

е допускайте повреждений, вызываемых падением

продукта, приняв надежные меры против падения (см.

страницу 71).

Таблица совместимости дисплея, телевизора

и столика-подставки Pioneer

Дисплеи и телевизоры

Столик-подставка

Pioneer

50-дюймовая

модель с нижними

PDK-TS33A/PDK-TS33

громкоговорителями

50-дюймовая

модель с боковыми

KRP-TS02

громкоговорителями

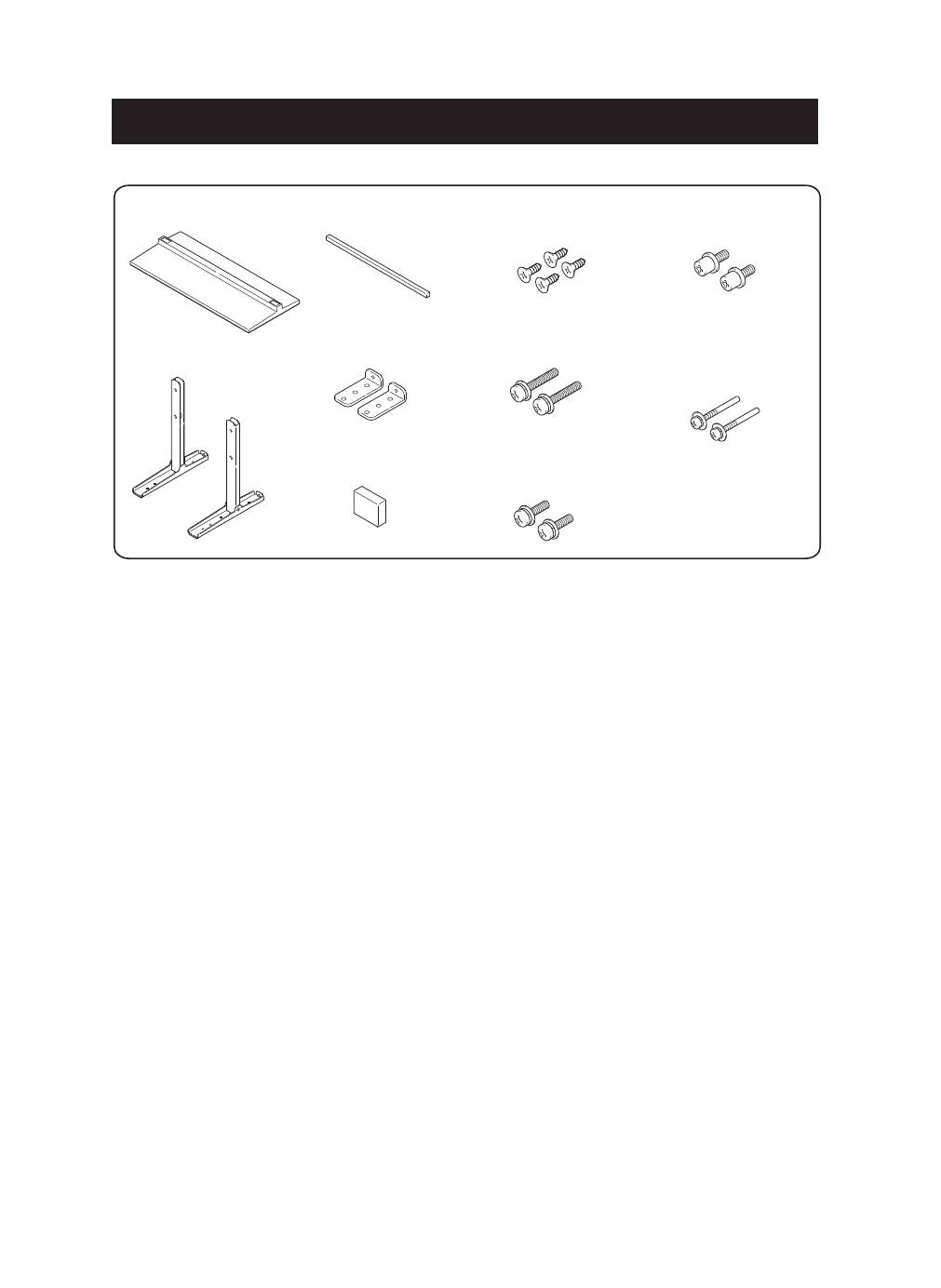

Проверка наличия стандартных аксессуаров

Перед сборкой и установкой проверьте наличие всех стандартных аксессуаров.

66



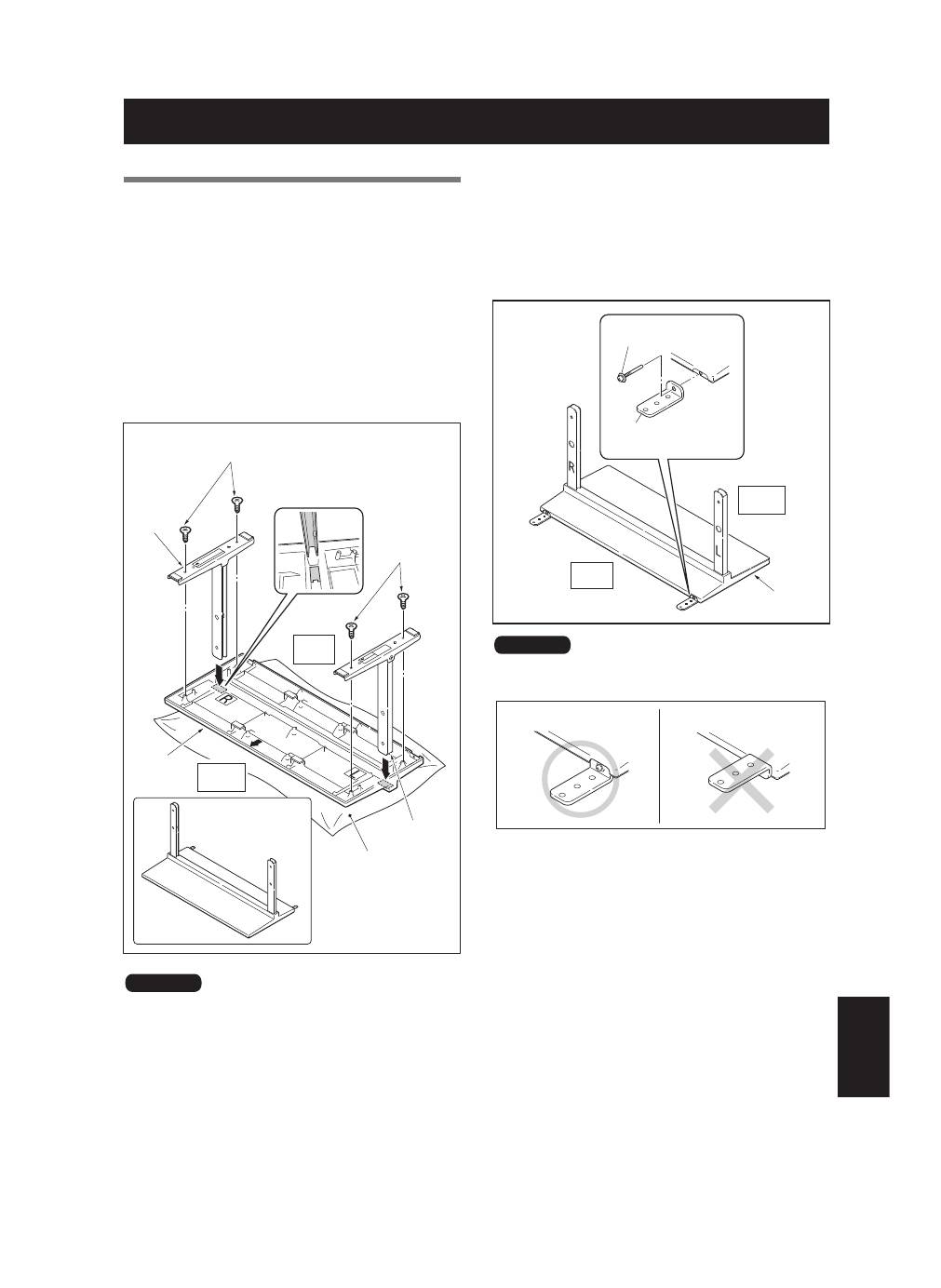

Сборка столика-подставки

Порядок сборки

1

Переверните основание так, чтобы его

нижняя часть была обращена вверх.

2

Вставьте в основание опорные стойки.

• Вставьте опорную стойку (правую) на стороне с

маркировкой “R”, и опорную стойку (левую) на

стороне с маркировкой “L”.

• Удостоверьтесь, что открытые стороны опорных

стоек обращены вовнутрь. Вставьте опорные стойки,

убедившись в их совмещении с выступом основания.

3

Затяните винты



(4 мм × 10 мм:

серебристые) для фиксации опорных стоек.

Pyccкий

67



4

После сборки столика-подставки

подсоедините металлические фитинги

для предотвращения падения с помощью

установочных винтов



(M4 × 35 мм:

черные).

•

Собирайте столик-подставку с помощью мягкой

простыни, подложенной под основание. Если перед

сборкой не расстелить простынь, то можно поцарапать

лицевую поверхность основания.

•

Будьте осторожны при установке опорных стоек (левой)

и (правой), чтобы гарантировать, что они находятся в

правильных положениях. Ошибочная установка опорных

стоек может вызвать повреждение столика-подставки.

Убедитесь, что не подсоединяете металлические фитинги

в обратном положении.

Эта деталь предотвращает отражение света от кабелей,

присоединенных к задней стороне дисплея и телевизора

Pioneer, на основание.

68



Подсоедините ее после фиксации основания на ровной,

устойчивой поверхности.

Подсоединение подкладки

Порядок подсоединения

1

Снимите одну сторону двухсторонней

клеящей ленты на подкладке и

подсоедините подкладку в положении,

показанном на схеме ниже.

• Будьте внимательны, чтобы подкладка не попала на

установочные отверстия для опорных стоек.

• Зафиксируйте ее на месте, чтобы не было никаких

зазоров. При наличии зазора подкладка может

отделиться.

2

После подсоединения телевизора Pioneer

к столику-подставке снимите одну

сторону двухсторонней клеящей ленты и

подсоедините светозащитную накладку

в положении, показанном на схеме ниже

(только PDP-LX5090 / PDP-LX5090H / PDP-

C509A).

2

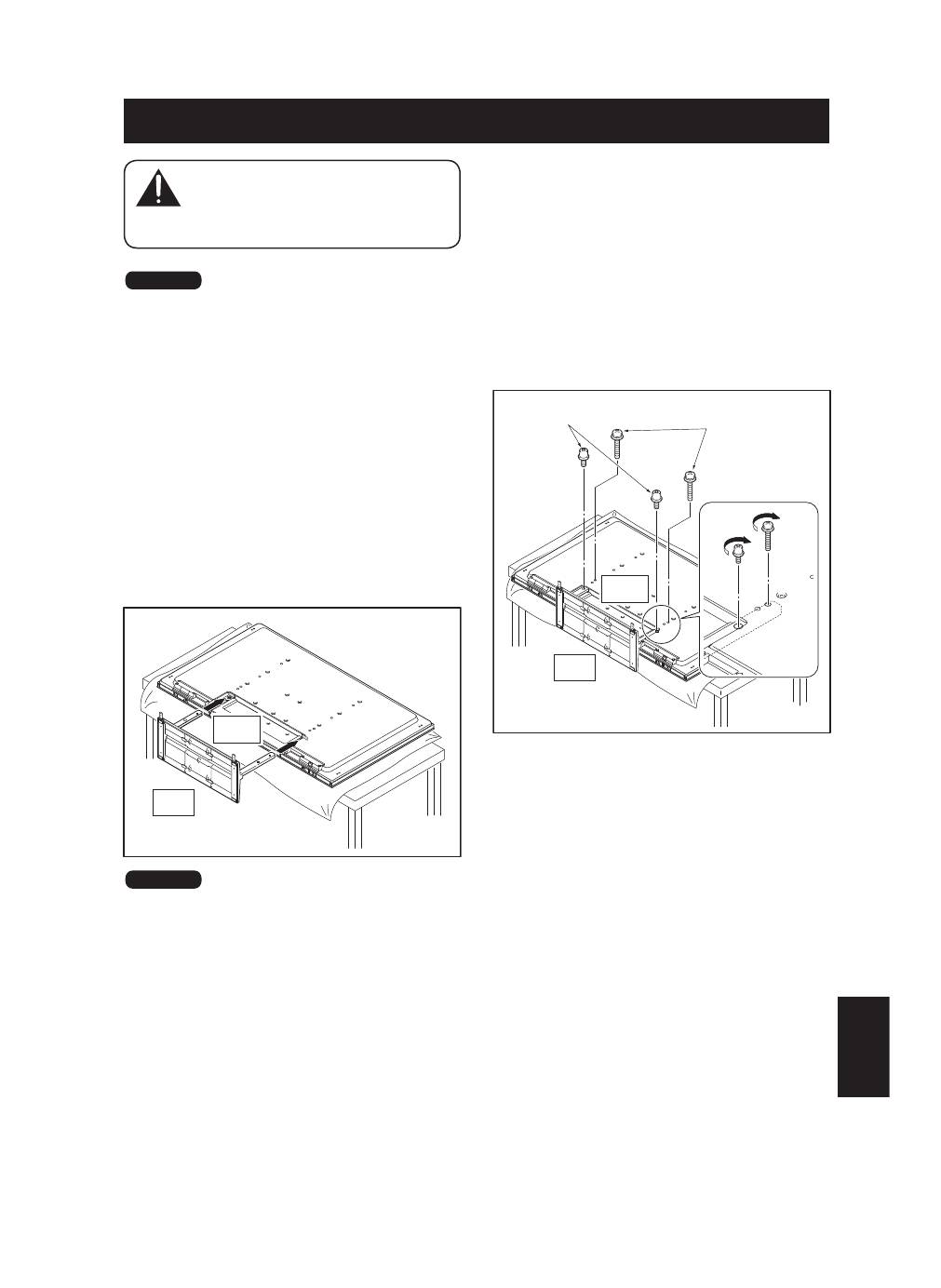

Крепление дисплея и телевизора Pioneer с

помощью установочных винтов.

Закрепите детали, помеченные стрелками (отверстия с

маркировкой T), с помощью отвертки.

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Верхняя сторона ..... Установочный винт



(M8 × 40 мм: черный)

Нижняя сторона ..... Установочный винт



(M8 × 15 мм: черный)

[KRP-500P / KRP-500M]

KRP-TS02

Верхняя сторона ..... Установочный винт



(M8 × 23 мм: черный)

Нижняя сторона ..... Установочный винт



(M8 × 15 мм: черный)

Pyccкий

69



Вес дисплея и телевизора Pioneer составляет

примерно 30 кг, он не имеет достаточной

толщины и является неустойчивым.

Следовательно, их должны собирать и

устанавливать, как минимум, два человека.

• Обязательно установку выполняйте на ровной,

устойчивой поверхности.

• Вставьте винты в отверстия вертикально и надежно

затяните.

• Подложите ткань или другой материал под дисплей для

предотвращения царапин или повреждений.

• После легкого поворота винта вручную на два или три

оборота затяните его отверткой.

1

Подсоединение дисплея и телевизора

Pioneer к столику-подставке.

Уложите дисплей и телевизор Pioneer на ровную

поверхность. Выровняйте опоры столика-подставки с

установочными пазами дисплея и телевизора Pioneer

и аккуратно вставьте опоры. Убедитесь, что опоры

столика-подставки не входят в контакт ни с чем другим,

кроме установочных пазов дисплея и телевизора Pioneer.

Контакт с любой другой поверхностью может привести

к появлению царапин или деформации задней стороны

дисплея или терминалов.

Подсоединение дисплея и телевизора Pioneer

При укладывании дисплея и телевизора Pioneer будьте

внимательны, чтобы его не поцарапать и не повредить.

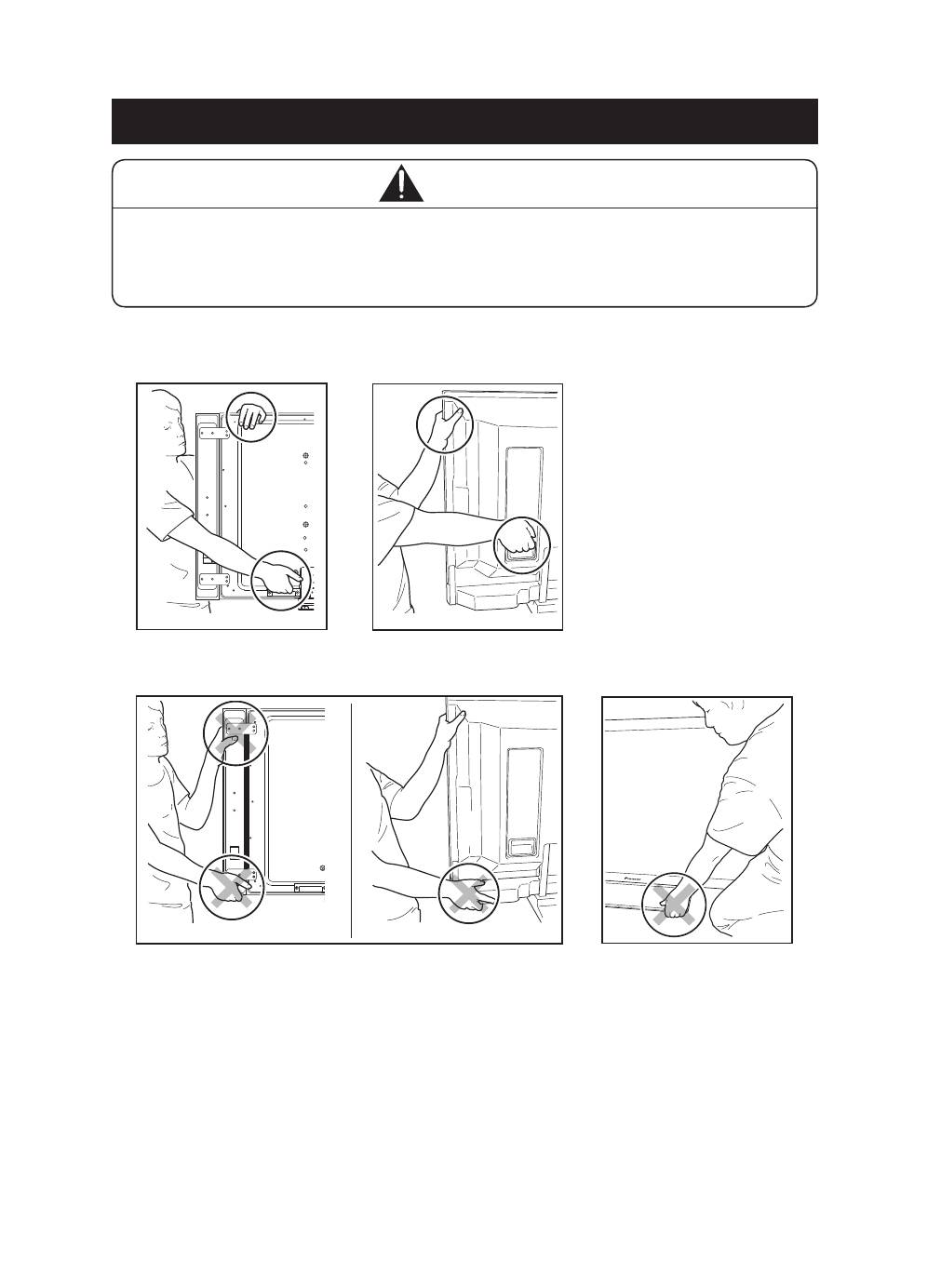

Установка продукта на стойке и т.д.

• При установке продукта на стойке и т.д. убедитесь, что дисплей и телевизор Pioneer

поддерживается двумя или более лицами.

• Не держите дисплей и телевизор Pioneer за громкоговорители или столик-подставку. Это может

повредить продукт.

70



Предотвращение падения оборудования

Обеспечение устойчивости на

стойке и т.д.

Для фиксации дисплея и телевизора Pioneer используйте

винты (имеющиеся в продаже), как показано на схеме.

Pyccкий

7�



Для обеспечения устойчивости

оборудования на столике

используйте винты с

номинальным диаметром 4 мм и

длиной, как минимум, 20 мм.

Использование стены для

обеспечения устойчивости

1

Присоединение к дисплею и

телевизору Pioneer болтов (крюков) для

предотвращения падения.

2

Использование прочных шнуров для

обеспечения надлежащего и прочного

крепления на стену, стойку или другой

жесткий элемент конструкции.

Выполняйте эту работу одинаковым образом с левой и

правой сторон.

Используйте крюки, шнуры и фитинги

которые имеются в продаже.

Рекомендуемый крюк:

Номинальный диаметр M8

Длина от 12 мм до 15 мм

• После установки столика-подставки соблюдайте особую осторожность, чтобы избежать

падения оборудования.

• Крепите плазменный телевизор, как к стойке, так и к поверхности стены.

Спецификации

Наружные размеры:

KRP-TS02 ............. 552 мм (Ш) × 323 мм (В) × 350 мм (Г)

PDK-TS33 ............. 550 мм (Ш) × 402 мм (В) × 349 мм (Г)

PDK-TS33A .......... 552 мм (Ш) × 402 мм (В) × 350 мм (Г)

Вес

:

K

RP-TS02 ............. 2,5 кг

PDK-TS33 ............. 2,2 кг

PDK-TS33A .......... 2,7 кг

• Вышеуказанные спецификации и внешний вид могут быть изменены без предварительного уведомления для

совершенствования продукта.

При установке боковых громкоговорителей

KRP-TS02

Единицы: мм

Без громкоговорителей

KRP-TS02

Единицы: мм

Издано Pioneer Corporation.

© Pioneer Corporation, 2008.

Все права защищены.

72



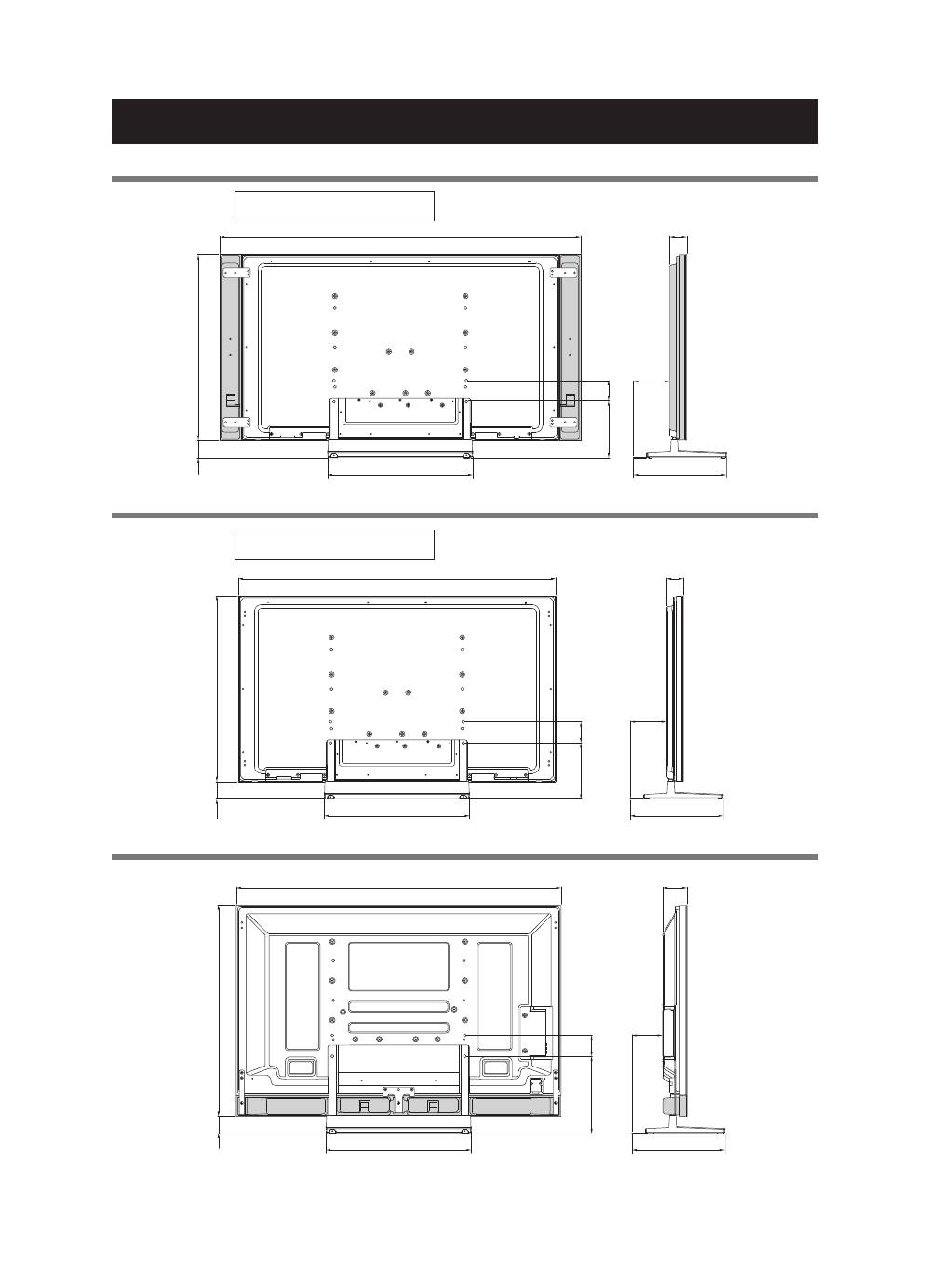

Размеры

При установке нижних громкоговорителей

*1

PDK-TS33

*2

PDK-TS33A

Единицы: мм

*

1

KRP-500P / KRP-500M

*

2

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

*

1

KRP-500P / KRP-500M

*

2

PDP-LX5090 / PDP-LX5090H / PDP-LX509A
