Инструкция к Акустику Pioneer KURO KRP-S02

日本語

このたびは、パイオニアの製品をお買い求めいただきましてま

ことにありがとうございます。

お使いになる前に取扱説明書をよくお読みになり、安全に正し

くご使用ください。また、お読みになったあとも、この取扱説

明書は大切に保管してください。

「据え付け」について

お客様がご自身で本機の取り付けを困難だと思われる場

合は、販売店にご相談ください。

なお、据え付け、取り付けの不備、誤使用、改造、天災

などによる事故損傷については、弊社は一切責任を負

いません。

警告注意

人がけがをしたり財産に損害を受

ける恐れがある内容を示します。

人が死亡または重傷を負う恐れ

がある内容を示します。

警告・注意

（気をつけること）

禁止

（やってはいけないこと）

指示・強制

（しなければならないこと）

警告

スピーカーを持ってフラットパネルディスプレイを移

動しないでください。ディスプレイが落下してけがの

原因となります。ディスプレイを動かすときは、ディ

スプレイ本体の取っ手を持って持ち上げてください。

安全確保のため、ネジ類は確実に締めつけてください。

スピーカーが落下してけがの原因となります。

注意

長時間、音が歪んだ状態で使わないでください。スピー

カーが発熱し、火災の原因となることがあります。

本機に乗ったり、ぶら下がったりしないでください。

特にお子様はご注意ください。倒れたり、壊れたりし

てけがの原因になることがあります。

スピーカーに水を入れたり、濡らさないでください。

火災・感電の原因となります。また、屋外では使用し

ないでください。火災・感電の原因となります。

接続コードの上に重いものをのせたり、コードがディ

スプレイの下敷きにならないようにしてください。コー

ドに傷がついて火災・感電の原因となります。

スピーカーの開口部などから内部に金属類や燃えやす

いものなど異物を差し込んだり、落とし込んだりしな

いでください。火災・感電の原因となります。特に小

さなお子様のいるご家庭や場所ではご注意ください。

スピーカーを指定のディスプレイ以外に接続して使用

しないでください。故障・火災の原因になることがあ

ります。

この製品は、天井に吊り下げたり壁に掛けたりしない

でください。落ちてけがの原因となることがあります。

付属品の確認

• スピーカーケーブル (L)×1 • スピーカーケーブル (R)×1

ディスプレイ側に付属

• スピーカー取付金具 × 各 1

右上用

左上用

右下用

左下用

• 取付ネジ

(M5 × 10 mm : 黒 ) × 16

• 保証書 × 1

• 取扱説明書（本書） × 1

取扱上の注意

安全上の絵表示について

取扱説明書および製品に記されている注意事項には、損害のレ

ベルや内容を示す絵表示が付けられていることがあります。そ

れら絵表示の意味は以下のとおりです。

日本語

フラットパネルディスプレイに取り付ける

スピーカー取り付け完成図

スピーカー

スピーカー取付金具

（右上用）

スピーカー取付金具

（右下用）

スピーカー取付金具

（左下用）

* ：ディスプレイ側に付属

取付ネジ

（M5 × 10 mm）

取付ネジ

（M5 × 10 mm）

スピーカー

取付ネジ

（M5 × 10 mm）

取付ネジ

（M5 × 10 mm）

取付ネジ

（M5 × 10 mm）

取付ネジ

（M5 × 10 mm）

取付ネジ

（M5 × 10 mm）

スピーカー取付金具

（左上用）

取付ネジ

（M5 × 10 mm）

ケーブルクランプ*

スピーカーケーブル*

テーブルトップスタンドを使うときは

ご注意

スピーカーを取り付ける前に、ディスプレイへ KRP-TS01 シリーズのテーブルトップスタンド（または他のスタンド）を

取り付けてください。

1. スピーカーにスピーカー取付金具を取り付ける

スピーカー取付金具は、右スピーカー / 左スピーカー別に、それぞれ上下用があります。スピーカー背面の上部と下部に、

それぞれスピーカー取付金具を付属のネジで取り付けます。（本機前面から見て、右側を例にして説明します。左側も同

じ手順で取り付けます。）

スピーカー端子が手前（下側）

にくるように置きます。

（右スピーカーの例）

ネジ穴

スピーカー取付金具

（右上用）

スピーカー取付金具

（右下用）

スピーカー取付金具

（右上用）

スピーカー取付金具

（右下用）

日本語

2. ディスプレイ背面上部のスピーカー取り付

け穴（2 つあるうちの下側）に、付属のネ

ジを取り付ける

まだ、ネジを完全に留めないでください。5 mm 程度

を残して軽く取り付けておきます。

5 mm

5 mmほどの隙間を残す。

スピーカー取り付け穴

ディスプレイ

背面上部

ディスプレイ上部

3. 取り付けた上部のネジを、スピーカー取付

金具（上部）の細長い穴（広い部分）に通

して引っ掛け、下のネジを仮留めする

スピーカー取付金具（上部）の細長い穴の広い部分に

ネジを通してから、スピーカーを下に下げます。

下部のスピーカー取付金具を

ディスプレイに仮留めします。

（1カ所下側）

細長い穴の広い部分に

ネジを通してから、

スピーカーを下に下げ

ます。

4. スピーカーの位置を調整する

スピーカーとディスプレイのすき間が均一になるよう

に調整し、スピーカーとディスプレイの高さを合わせ

ます。そのあと、仮留めした 2 本のネジを締めて固定

します。

5. 残りの 2 本（上下各 1 本）のネジを締める

手順 2、3 で仮留めしたネジも締めます。

6. ディスプレイとスピーカーの間にスピー

カーケーブルを下から通す

スピーカーケーブルはスピーカー取付金具の下をくぐ

らせます。

7. スピーカーケーブルを、極性を合わせてス

ピーカーにつなぐ

8. スピーカーケーブルを、スピーカーケーブ

ル固定用の溝に入れる

溝に入れる

スピーカーケーブル

スピーカー端子

9. スピーカーケーブルのもう一端をディスプ

レイにつなぐ

日本語

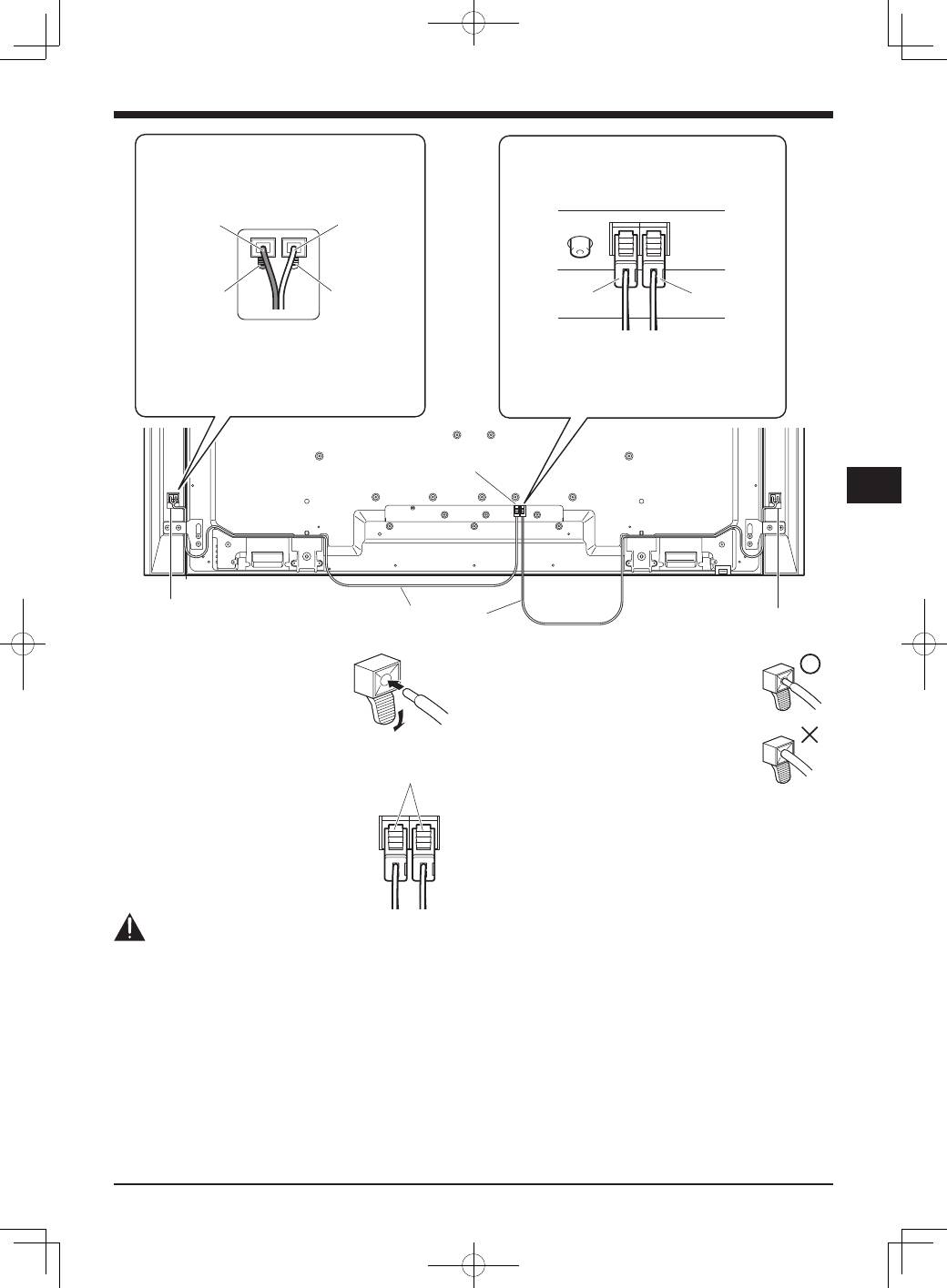

スピーカーケーブルのつなぎ方

（スピーカー側）

レバーを押してケーブルの先端を差し

込みます。レバーを放すとスピーカー

ケーブルが固定されます。

スピーカーケーブルのつなぎ方

（ディスプレイ側）

スピーカーケーブルのコネクタを、スピー

カー端子に差し込みます。コネクタが外

れないように、きちんと差し込んでくだ

さい。スピーカーケーブルを外す時は、

必ずレバーを押しながら外してください。

ご注意

• ディスプレイとスピーカーとを接続する前に、ディスプ

レイの電源プラグを抜いてください。

本機の電源を入れたままスピーカーケーブルの接続をす

ると、スピーカーケーブルの銅線が接続されている他機

器などに触れたときに、ディスプレイに過大な負荷が加

わって動作が停止したり、故障することがあります。接

続が終わってから、電源プラグをコンセントに差し込ん

でください。

• スピーカーケーブルは、まっすぐ差し込んでください。

斜めに差し込むと接続が不完全になり、音が出なくなる

場合があります。音が出ない場合は、ケーブルを差し直

してください。

• スピーカーケーブル（スピーカー側）を端子の奥まで差

し込むと、被覆（ビニール

部分）を挟み込んで音が出

なくなる場合があります。

銅線が外側から少し見え

るように差し込んでください。

• スピーカー端子にコードを接続したあとは、コードを軽

く引いて、コードの先端が端子に確実に接続されている

ことを確かめてください。接続が不完全だと、音がとぎ

れたり、雑音が出る原因となります。

• コードの芯線がはみ出して、

と

の線がショートす

ると、ディスプレイに過大な負荷が加わって動作が停止

したり、故障することがあります。

• 極性（＋－）を間違えないようにしてください。片方（右

または左）のスピーカーの極性を間違えて接続した場合、

低音が不足したり、音の定位感がなくなって、正しいス

テレオ効果が得られなくなります。

• スピーカー端子には、スピーカー以外の機器を接続しな

いでください。

• スピーカーケーブルを強く引っ張らないでください。

接続が不完全になって音がとぎれたり、コネクタが破損

することがあります。

コネクタが赤のケーブルをＲ(右)に、コネクタ

が白のケーブルをＬ(左)に接続してください。

赤：R

白：L

スピーカーケーブルをつなぐ

（ディスプレイ側）



ケーブル（灰色のライン）はスピーカー

端子（赤）に、



ケーブル（黒）はスピーカー

端子（黒）に接続してください。

スピーカーケーブルをつなぐ

（スピーカー側）

黒



赤



スピーカー端子

スピーカーケーブル

スピーカー端子

黒

灰色のライン

レバー

日本語

10. ケーブルを束ねる

ケーブルを束ねるときは、必要に応じてディスプレイ

側に付属のケーブルクランプを使います。

1）ケーブルクランプのバンドをホルダーに通します。

2）ケーブルを束ねたあと、ケーブルクランプホルダー

のレバーを持ち、フックをテレビ背面の所定のク

ランプ穴に差し込みます。

3）最後にクランプバンドを引き上げてロックします。

4 ) ケーブルクランプがディスプレイ背面にしっかり

固定されているか確認してください。

ご注意

各ケーブルに負荷がかからないように束ねてくださ

い。各ケーブルを引っ張らないでください。

クランプバンドを取り外すときは、ラッチを引きなが

ら緩めて取り外します。ケーブルクランプを取り外す

ときは、レバーを押しながらクランプ穴から引き抜き

ます。

ラッチ

レバー

ご注意

• ケーブルを束ねるときは、指を挟んだり、ケーブル

が圧迫されることがないように注意してください。

• ケーブルクランプは、長期間使用すると劣化します。

古くなったクランプは取り外しの際に損傷しやす

く、再使用ができなくなることがあります。

• ケーブルクランプは必要に応じてお使いください。

• ケーブルが絡まないように注意してください。



ディスプレイ背面

スピーカーケーブル

ケーブルクランプ

壁掛け金具をお使いのときは

ご注意

最初にディスプレイを柔らかいシートなどの上に寝かせて

から、スピーカーを取り付けてください。

1. ディスプレイにスピーカーを取り付ける

3 ～ 6 ページを参照して取り付けます。

2. 壁掛け金具の壁側金具に、スピーカーを取

り付けたテレビを取り付ける

詳しくは、壁掛け金具に付属の取扱説明書をご覧くだ

さい。

ご注意

壁掛け金具にディスプレイを取り付けるときは、ス

ピーカー部を持たずに取っ手とディスプレイ上部を

持ってください。

スピーカー部を持つとスピーカーが外れて落下する場

合があります。

日本語

仕様

形式 ........................................................................ 位相反転式

スピーカー構成（2 ウェイ方式）：

ウーファー ................. 4.8 cm × 13 cm 長円コーン型

トゥイーター ...................................2.5 cm セミドーム型

公称インピーダンス ......................................................... 6

Ω

再生周波数帯域 .............................. 55 Hz to 30 000 Hz

出力音圧レベル（1 m, 1 W） ...................................80 dB

許容入力：

最大入力 ..................................................................... 18 W

定格入力 ....................................................................... 6 W

クロスオーバー周波数 .................................................3 kHz

外形寸法

....105（幅）mm

876（高さ）mm

64（奥行）mm

質量

スピーカー 1 本 .....................................................1.75 kg

スピーカー 2 本（取付金具、取付ネジを含む） .... 4.1 kg

付属品

..............................................................スピーカー取付金具

左上用

左下用

右上用

右下用

.........................................取付ネジ (M5

10 mm)

............................................................................. 保証書

........................................................取扱説明書（本書）

上記の仕様および外観は、改良のため予告なく変更するこ

とがあります。

保証期間中（一年間）、および保証期間経過後の修理に

ついてはお買上げの販売店または、お近くのパイオニ

アサービスステーションをご利用ください。所在地、

電話番号は別添の「ご相談窓口・修理窓口のご案内」

をご覧ください。なお、本機の補修用性能部品の保有

期間は、製造打ち切り後 8 年間です。性能部品とは、

その製品の性能を維持するために必要な部品です。

キャビネットのお手入れのしかた

キャビネットの表面は清潔な柔らかい布（綿、ネルなど）

で軽くから拭きしてください。

ご注意

• ホコリのついた布や硬い布で拭いたり、強くこすったり

すると、表面にキズがつくことがあります。

• キャビネットにはプラスチックが多く使われているので

ベンジン、シンナーなどで拭いたりしないでください。

変質したり、塗料がはがれることがあります。

• 殺虫剤など、揮発性のものをかけないでください。また、

ゴムやビニール製品などを長時間接触させたままにしな

いでください。

プラスチックの中に含まれる可塑剤の作用により変質し

たり、塗料がはげるなどの原因となります。

• キャビネットの表面を濡れた布で拭くと、水滴などが本

機の表面を伝って、内部に侵入し故障の原因になること

があります。

English

Thank you for buying this Pioneer product.

Please read through these operating instructions before

using your speaker system so you will know how to make

the most of its performance. After you have finished reading

the instructions, put them away in a safe place for future

reference.

CAUTION

About compatibility

This product is designed exclusively for use with the flat

panel display. For more information on compatibility, please

consult with your nearest Pioneer authorized dealer or

service center.

About installation and setting

• Do not move the flat panel display by holding these

speakers or speaker brackets. This could result in injury

or damage to the brackets. When moving the flat panel

display, hold by the top and handles.

• When installing the speaker, do not use any screws other

than those supplied, otherwise the speaker may come off

from the main unit and fall over.

• When installing the speaker, tighten the screws firmly.

• Please handle the speaker with sufficient care, as the

grille net and the cabinet can become damaged or broken

when they are subjected to strong external impacts.

• Placing a CRT computer screen or CRT monitor near to

the speaker may result in interference or color distortion.

If this happens, distance the monitor from the speaker.

• Do not attach these speakers to the wall or ceiling. They

may fall off and cause injury.

About the input

• In order to prevent damage to the speaker system

resulting from input overload, please observe the

following precautions:

• Do not connect these speakers to anything other than

the specified flat panel display. Doing so may result in

damage or fire.

• Be sure to turn the connected devices off and remove

the power cord from the wall outlet beforehand when

changing the connection or installation method.

• When using a tone control function to greatly emphasize

treble sounds, do not use excessive amplifier volume.

CHECKING THE ACCESSORIES

• Speaker Cable (L) x

• Speaker Cable (R) x

Accessories of the flat panel display

• Speaker Brackets × 4

for TOP-Right

for TOP-Left

for BOTTOM-Right

for BOTTOM-Left

• Speaker Mounting Screws

(M5 × 10 mm : Black) × 16

• Operating Instructions (this document) × 1

Installation

• Consult your dealer if you encounter any difficulties

with this installation.

• Pioneer is not liable for any damage resulting from

improper installation, improper use, modification, or

natural disasters.

English

INSTALLATION ON THE FLAT PANEL DISPLAY

Flat panel display with the speaker installed

Speaker

Speaker mounting

screw (M5 × 10 mm)

Speaker mounting

screw (M5 × 10 mm)

Speaker bracket

(for TOP-Left)

Speaker bracket

(for TOP-Right)

Speaker bracket

(for BOTTOM-Right)

Speaker bracket

(for BOTTOM-Left)

Speaker mounting

screw (M5 × 10 mm)

Speaker mounting

screw (M5 × 10 mm)

Speaker mounting

screw (M5 × 10 mm)

Speaker mounting

screw (M5 × 10 mm)

Cable clamp*

Speaker cable*

Speaker mounting

screw (M5 × 10 mm)

Speaker mounting

screw (M5 × 10 mm)

*: Accessories of the flat panel display

When using the table top stand:

NOTE:

Before attaching the speaker, please attach the KRP-TS01 series table top stand (or another flat panel display stand) to the flat panel

display.

1. Attaching the Speaker Brackets to the Speakers.

There are top and bottom speaker brackets for both the left and the right speakers. Attach the appropriate brackets to the top

and the bottom on the back of the speakers using the supplied screws.

(It shows the attachment of the bracket on the right side. It is attached on the left side by the same procedure.)

Screw holes

Speaker bracket

(For BOTTOM-Right)

Speaker bracket

(For BOTTOM-Right)

Speaker bracket

(For TOP-Right)

Place the speaker so its

terminals (bottom) are

facing you.

Speaker bracket

(For TOP-Right)

Screw holes

English

2. Screw an supplied screw into the

speaker mounting hole (lower of the

two) at the top, rear of the flat panel

display.

Do not tighten it all the way yet. Leave it loose, with

about 5 mm left to tighten.

5 mm

Speaker

Mounting

Hole

Top, rear of flat

panel display

Top of flat panel display

Leave a space of about 5 mm

3. Hang the speaker bracket on the

screw you installed at the top by

passing the wide part over it and

lowering into the slot; screw in the

lower screw temporarily.

After passing the wide part of the hole of the speaker

bracket (top) over the screw, lower the speaker onto it.

Tighten with the provided

screw the bottom

speaker bracket to the

flat panel display

temporarily (one place

bottom).

After passing the

wide part of the

hole over the screw,

lower the speaker.

4. Adjust the position of the speaker

and then tighten the upper and lower

screws firmly.

5. Tighten the two screws, at the top

and bottom for each speaker (total of

four screws), thus fixing the speakers

to the flat panel display.

6. Pass the supplied speaker cable

between the speaker and the flat

panel display (below the speaker

bracket) from below.

7. Connect the speaker cables to the

speaker (see next page).

8. Insert the cable in the groove on the

speaker.

Speaker Cable

Speaker

Terminal

Insertion

in groove

9. Connect the other end of the speaker

cables to the rear of flat panel display

(see next page).

English

• If you insert the speaker cable too far so

that the insulation is touching the speaker

terminal, you may not get any sound. Please

insert it so that the copper wire is still

showing.

• Check if the ends of the speaker cables

are securely connected to the terminals by

slightly tugging on the cables after making

connections. Loose connections may result

in sound dropouts or noise.

• If there is a short in the

and

cables caused by an

exposed lead wire, excessive load may be applied to the

flat panel display, resulting in interrupted operation or

malfunction.

• Incorrect connections of the speaker cable to the left or

right flat panel display terminals with respect to polarity

may result in insufficient stereo sound effects, delivering

poor bass sounds or unstable sound image.

• Do not connect any devices to the speaker terminals

other than the speakers specified.

• Excessive force exerted on the speaker cable may cause

connection failures, sound dropouts and/or connector

damage.

How to connect the speaker cables

(speaker)

Press the lever and insert the end of

the cable. When you release the lever,

it clamps onto the speaker cable. Press

and hold the lever when removing the

cable.

How to connect the speaker cables

(flat panel display)

Insert the speaker cable connector

securely into the panel’s speaker

terminal. To remove the speaker cable,

hold and push the lever then remove it.

Caution

• Before connecting the speakers to the flat panel display,

unplug the panel from the power outlet. Connecting the

speaker cable with the power cord plugged in can cause

malfunction or damage to the panel if the cable’s bare

wire touches other equipment. Plug in the power cord

after connecting the speakers.

• Insert the speaker cable straight into the terminal.

Inserting it in an angle will result in a faulty connection

and no sound may come out of the speaker. If no sound

comes out of the speaker, reinsert the cable.

Connect the speaker cables

(flat panel display)

Connect the cable with a red connector to R

(right) terminal and the cable with a white

connector to L (left) terminal of the flat panel

display.

Connect the gray-lined cable to the



terminals and the black cable to the



terminals.

Connect the speaker cables

(speaker)

Black

Gray lined

Black



Red



Speaker terminal

Speaker cable

Speaker terminal

White: L

Red: R

Lever

English

10. Bundling the cables.

Follow the steps below to attach the cable clamp, an

accessory of the flat panel display.

1 ) Thread the clamp band through the holder and

bundle the cable(s) in the cable clamp.

2 ) Push and hold the levers then insert the hook into

an appropriate hole on the rear of the flat panel

display.

3 ) Pull up the clamp band to lock.

4 ) Confirm that the cable clamp is seated firmly in the

panel.

NOTE:

Avoid pinching or creating pressure points when routing

or bundling cables.

To remove the clamp band, pull and hold the latch to

release.

To remove the cable clamp, push and hold the levers

then pull it out from the hole.

Latch

Lever

NOTE:

The longer a clamp is in place, the better chance of

deterioration. An older clamp is more easily damaged

while being removed and may not be reusable.



Rear of flat panel display

Speaker cable

Cable clamp

When using the hung on wall unit:

NOTE:

First lay the flat panel display on top of a soft sheet etc., then

attach the speakers.

1. Attach the speakers to the flat panel

display (See procedures 1 to 10 on

pages 9 to 12).

Connect the other cables and power cord to the flat

panel display.

2. Place the flat panel display on the

mounting fittings of the hung on

wall unit.

For details, refer to the operating instructions supplied

with the hung on wall unit.

Caution

Do not move the flat panel display by holding these

speakers or speaker brackets. This could result in injury

or damage to the brackets. When moving the flat panel

display, hold by the top and handles.

CABINET MAINTENANCE

• Use a polishing cloth or dry cloth to wipe off dust and dirt.

• When the cabinet is very dirty, wipe with a soft cloth

moistened with water-diluted cleanser; then wipe again

with a dry cloth. Do not use furniture wax or cleaners.

They may damage the surface of the cabinet.

• Never use thinner, benzine, insecticide sprays and other

chemicals on or near the cabinets, since these will

corrode the surfaces.

• When a chemical cloth is used, read the cautions for the

chemical cloth carefully.

English

Published by Pioneer Corporation.

If you want to dispose this product, do not mix it with general household waste. There is a separate collection system for used

electronic products in accordance with legislation that requires proper treatment, recovery and recycling.

Private households in the member states of the EU, in Switzerland and Norway may return their used electronic products free of charge to

designated collection facilities or to a retailer (if you purchase a similar new one).

For countries not mentioned above, please contact your local authorities for the correct method of disposal.

By doing so you will ensure that your disposed product undergoes the necessary treatment, recovery and recycling and thus prevent potential

negative effects on the environment and human health.

K058_A_En

SPECIFICATIONS

Cabinet

............................................................

Bass-reflex type

Used speaker (two-way system):

Woofer (for low tones)

...............

4.8 cm × 13 cm cone type

Tweeter (for high tones)

....................

2.5 cm semidome type

Impedance ...........................................................................

Ω

Frequency Range

........................................

55 Hz to 30 000 Hz

Sensitivity (1 m, 1 W)

.......................................................

80 dB

Permissible input :

Max. input

......................................................................

18 W

Rated input

.....................................................................

6 W

Crossover frequency

........................................................

3 kHz

External Dimensions

...............................

105 (W) mm

876 (H) mm

64 (D) mm

Weight :

Speaker (one piece)

....................................................

1.75 kg

Speakers (pair) with brackets and screws

.................

4.1 kg

Accessory parts (for two speakers)

....................................................................

Speaker Brackets

TOP-Left

BOTTOM-Left

TOP-Right

BOTTOM-Right

....................

Speaker Mounting Screws (M5

10 mm)

.........................

Operating Instructions (this document)

NOTE:

Specifications and design subject to possible modification

without notice, due to improvements.

Français

Merci pour votre achat de cet appareil Pioneer.

Veuillez lire attentivement la totalite de ce mode d’emploi

avant d’utiliser vos enceintes acoustiques de façon à

pouvoir en tirer le meilleur profit. Après lecture complète du

livret d’instructions de fonctionnement, le ranger dans un

endroit sûr afin de pouvoir vous y reporter facilement en cas

de besoin lors de l’utilisation des l’enceintes acoustiques.

ATTENTION

À propos de la compatibilité

Ce produit a été conçu exclusivement pour une utilisation

avec le moniteur à écran plat. Pour de plus amples

informations sur la compatibilité, veuillez vous adresser au

distributeur ou au centre de service Pioneer agréé le plus

proche.

À propos de l’installation et des réglages

• Ne déplacez pas le moniteur à écran plat en le tenant par

les enceintes ou les supports d’enceinte. Vous risqueriez

de vous blesser ou d’endommager les supports. Pour

déplacer le moniteur à écran plat, tenez-le par le haut et

par les poignées.

• À l’installation des enceintes, utilisez uniquement les vis

fournies, car d’autres pourraient se détacher de l’unité

principale et entraîner la chute des enceintes.

• A l’installation des enceintes, serrez les vis à fond.

• Manipuler les enceintes avec suffisamment de soin, car

autrement, l’enjoliveur frontal et le coffret risqueraient

d’être endommagés ou hors d’usage en les soumettant à

des chocs externes exagérés.

• La présence d’un écran d’ordinateur ou d’un moniteur à

tube cathodique près des enceintes peut provoquer des

interférences et une distorsion des couleurs. Si c’est le

cas, éloignez l’écran par rapport aux enceintes.

• Ne fixez pas ces enceintes au mur ou au plafond. Elles

risqueraient de tomber et de blesser quelqu’un.

À propos de l’entrée des signaux

• Afin d’éviter d’endommager les enceintes acoustiques,

suite à une surcharge à l’entrée, veuillez observer les

précautions suivantes:

• Ne raccordez ces enceintes à aucun appareil hormis le

moniteur à écran plat spécifié. Faute de quoi, des dégâts,

voire un incendie pourraient en résulter.

• Prenez soin de mettre hors tension les appareils

raccordés et de débrancher le cordon d’alimentation

au niveau de la prise secteur avant de changer les

connexions ou la méthode d’installation.

• Si vous utilisez une fonction de contrôle des tonalités

pour accentuer fortement les aigus, n’élevez pas

excessivement le volume sonore.

VÉRIFICATION DES ACCESSOIRES

•

Câ

ble

d’encein

te (G) x

•

Câ

ble

d’encein

te (D) x

Accessoire

s du moniteur à

écra

n plat

• Supports de l’enceinte × 4

Angle supérieur droit

(TOP R)

Angle inférieur droit

(BOTTOM R)

Angle supérieur gauche

(TOP L)

Angle inférieur gauche

(BOTTOM L)

• Vis de montage de l’enceinte

(M5 × 10 mm : Noir) × 16

• Mode d’emploi (ce document) × 1

Installation

• En cas de difficultés, veuillez consulter votre revendeur.

• Pioneer ne saurait être tenu responsable d’aucun

dommage résultant d’une installation ou d’une

utilisation incorrecte de ce produit, de sa modification

ou encore de catastrophes naturelles.

Français

INSTALLATION SUR LE MONITEUR À ÉCRAN PLAT

Moniteur à écran plat avec l'enceinte installée

Serre-câbles*

Câble d’enceinte*

* : Accessoires du moniteur à écran plat

Enceinte

Vis de montage

de l’enceinte

(M5 x 10 mm)

Vis de montage

de l’enceinte

(M5 x 10 mm)

Vis de montage

de l’enceinte

(M5 x 10 mm)

Vis de montage

de l’enceinte

(M5 x 10 mm)

Support de l’enceinte

(angle supérieur gauche)

Support de l’enceinte

(angle supérieur droit)

Support de l’enceinte

(angle inférieur droit)

Support de l’enceinte

(angle inférieur gauche)

Vis de montage

de l’enceinte (M5 x 10 mm)

Vis de montage

de l’enceinte (M5 x 10 mm)

Vis de montage

de l’enceinte (M5 x 10 mm)

Vis de montage

de l’enceinte (M5 x 10 mm)

Si vous utilisez un pied de table :

REMARQUE :

Avant d’installer l’enceinte, installez le support de table série KRP-TS01 (ou tout autre pied de moniteur à écran plat) sous le moniteur

à écran plat.

1. Fixer les supports d’enceinte sur les enceintes.

Il y a des supports d’enceinte supérieurs et inférieurs pour les enceintes de droite et de gauche. Posez les bons supports en

haut et en bas au dos des enceintes à l’aide des vis fournies.

(L’illustration montre la pose des supports de droite. Pour les supports de gauche, procédez de la même façon.)

Support de l’enceinte

(angle inférieur droit)

Placez l’enceinte de façon à

avoir ses bornes (dessous)

en face de vous.

Trous de vis

Support de l’enceinte

(angle supérieur droit)

Support de l’enceinte

(angle inférieur droit)

Support de l’enceinte

(angle supérieur droit)

Français

2. Vissez une vis fournie dans le trou

de montage de l’enceinte (le plus bas

des deux) situé en haut au dos du

moniteur à écran plat.

Ne la serrez pas complètement tout de suite. Laissez du

jeu, arrêtez-vous à environ 5 mm de la fin.

5 mm

Trou de

montage de

l’enceinte

Laissez un espace d’environ 5 mm

Partie supérieure du dos

du moniteur à écran plat

Haut du moniteur

à écran plat

3. Suspendez le support de l’enceinte

sur la vis que vous avez installée en

haut en passant la partie large par-

dessus la vis puis baissez le support

dans la fente et vissez la vis du bas

provisoirement.

Une fois que vous avez passé la partie large du trou du

support de l’enceinte (haut) par-dessus la vis, baissez

l’enceinte.

Vissez provisoirement à

l'aide de la vis fournie le

bas du support

d'enceinte sur le

moniteur à écran plat

(un endroit en bas).

Une fois que vous

avez passé la partie

large du trou du

support sur la vis,

baissez l’enceinte.

4. Ajustez la position de l’enceinte puis

serrez complètement les vis du haut

et du bas.

5. Serrez les deux vis - en haut et en

bas - de chaque support d’enceinte

(quatre vis au total). Les enceintes

sont maintenant installées sur le

moniteur à écran plat.

6. Glissez le câble d’enceinte fourni

entre l’enceinte et le moniteur à

écran plat (sous le support d’enceinte)

en passant par le dessous.

7. Branchez les câbles d’enceinte sur les

enceintes (voir page suivante).

8. Insérez le câble dans la rainure située

sur l’enceinte.

Câble d’enceinte

Borne

d’enceinte

Insertion dans

la rainure

9. Branchez l’autre extrémité des câbles

d’enceinte à l’arrière du moniteur à

écran plat (voir page suivante).

Français

Comment brancher les câbles d’enceinte (côté enceinte)

Appuyez sur le levier et insérez

l’extrémité du câble. Lorsque vous

relâchez le levier, il serre le câble

d’enceinte. Maintenez le levier enfoncé

pour retirer le câble.

Comment brancher les câbles d’enceinte

(côté moniteur à écran plat)

Insérez fermement le connecteur du câble

d’enceinte dans la prise d’enceinte du

moniteur. Pour retirez le câble d’enceinte,

maintenez le levier enfoncé puis retirez le

câble.

Attention

• Avant de raccorder l’enceinte au moniteur à écran plat,

débranchez-le de la prise secteur. Si vous raccordez le

câble d’enceinte alors que le cordon d’alimentation est

branché, le moniteur risque de mal fonctionner ou d’être

endommagé dans le cas où les fils dénudés du câble

entreraient en contact avec un autre appareil. Branchez le

cordon d’alimentation au moniteur après avoir raccordé

les enceintes.

• Glissez le câble d’enceinte bien droit dans la prise. Si

vous ne glissez pas le câble d’enceinte bien droit dans

la prise, la connexion sera défectueuse et aucun son

ne pourra sortir de l’enceinte. Si aucun son ne sort de

l’enceinte, remettez le câble en place.

Branchement des câbles d’enceinte

(côté moniteur à écran plat)

Connectez le câble avec un connecteur rouge à

la prise R (droite) et le câble avec un connecteur

blanc à la prise L (gauche) du moniteur à écran

plat.

Connectez le câble rayé gris aux prises



et le câble noir aux prises



Branchement des câbles

d’enceinte (côté enceinte)

Noir

Rayé gris

Noir



Rouge



Borne d’enceinte

Câble d’enceinte

Borne d’enceinte

Blanc : L

Rouge : R

Levier

• Si vous insérez le câble d’enceinte trop loin

et que l’isolant touche la prise d’enceinte,

vous risquez de n’entendre aucun son.

Insérez le câble de manière que le cuivre

soit visible.

• Vérifiez si les extrémités des câbles

d’enceinte sont solidement connectées aux

prises en tirant légèrement sur les câbles,

une fois les connexions terminées. Une

connexion lâche peut être la cause de coupures de son

ou de bruits.

• S’il y a un court-circuit dans les câbles

causé par

un fil à nu, une charge excessive peut être appliquée au

moniteur à écran plat et il peut s’arrêter de fonctionner

ou cela peut entraîner un mauvais fonctionnement.

• Une connexion incorrecte des câbles d’enceinte aux

prises droite et gauche du moniteur à écran plat qui

ne respecte pas les polarités peut être la cause d’effets

sonores stéréo insuffisants, de sons graves médiocres et

d’une image sonore instable.

• Ne connectez aucun appareil aux prises d’enceinte en

dehors des enceintes spécifiées.

• Appliquer une force excessive sur le câble d’enceinte

peut être à l’origine de l’échec de la connexion, d’un

affaiblissement du son et/ou endommager le connecteur.

Français

10. Relier les câbles.

Fixez le collier de câble, qui est un accessoire du

moniteur à écran plat, en suivant les étapes ci-dessous.

1 ) Passez la languette du collier dans le support et

placez le ou les câbles dans le serre-câbles.

2 ) Poussez les leviers et maintenez-les en place

pendant que vous insérez le crochet dans le trou

correspondant à l’arrière du moniteur à écran plat.

3 ) Tirez la languette du collier pour bloquer les câbles.

4 ) Vérifiez que le serre-câbles est bien installé contre

le panneau.

REMARQUE :

Evitez de pincer ou de créer des points de pression sur les

câbles lorsque vous les posez ou que vous les reliez.

Pour retirez la languette du collier, tirez le taquet pour

dégager le tout.

Pour retirez le serre-câbles, poussez les leviers puis

retirez-les du trou.

Taquet

Levier

REMARQUE :

Plus un collier reste longtemps en place, plus il risque de

se détériorer. Les vieux colliers ont tendance à s’abîmer

plus facilement lors de la dépose et vous risquez de ne

pas pouvoir les réutiliser.

Câble d’enceinte

Serre-câbles



Arrière du moniteur à écran plat

En cas d’utilisation de l’unité d’installation murale :

REMARQUE :

Avant de commencer, couchez le moniteur à écran plat sur un

drap doux etc., puis installez les enceintes.

1. Installez les enceintes sur le moniteur

à écran plat (Voir les procédures 1 à

10, pages 15 à 18).

Branchez les autres câbles et le cordon d’alimentation

sur le moniteur à écran plat.

2. Placez le moniteur à écran plat sur les

fixations de l’unité de pose murale.

Pour de plus amples informations, reportez-vous aux

instructions d’utilisation fournies avec l’unité

d’installation murale.

Attention

Ne déplacez pas le moniteur à écran plat en le tenant par

les enceintes ou les supports d’enceinte. Vous risqueriez

de vous blesser ou d’endommager les supports. Pour

déplacer le moniteur à écran plat, tenez-le par le haut et

par les poignées.

Français

SPECIFICATIONS

Coffret

.............................................................. Type bass-reflex

Haut-parleurs utilisés (système à double voie) :

Haut-parleur de graves

......

Type à cône de 4,8 cm × 13 cm

Haut-parleur d’aigus

...............

Type à semi-dôme de 2,5 cm

Impédance

..........................................................................

Ω

Plage de fréquences

....................................

55 Hz à 30 000 Hz

Sensibilité (1 m, 1 W)

......................................................

80 dB

Entrée admissible :

Entrée max.

...................................................................

18 W

Entrée nominale

.............................................................

6 W

Fréquence de recouvrement

...........................................

3 kHz

Encombrement

..............................

105 (L) mm × 876 (H) mm × 64 (P) mm

Poids :

Enceinte (une pièce)

...................................................

1,75 kg

Enceintes (paire) avec supports et vis

.......................

4,1 kg

Pièces accessoires (Pour deux enceintes)

............................................................

Supports de l’enceinte

Angle supérieur gauche (TOP L)

Angle inférieur gauche (BOTTOM L)

Angle supérieur droit (TOP R)

Angle inférieur droit (BOTTOM R)

................

Vis de montage de l’enceinte (M5

10 mm)

.........................................

Mode d’emploi (ce document)

REMARQUE:

Les spécifications et la finition sont susceptibles d’être

modifiées sans préavis en vue de l’amélioration.

ENTRETIEN DU COFFRET

• Utiliser un chiffon à polir ou un chiffon sec pour essuyer

la poussière et éliminer les salissures.

• Si le coffret est très sale, le frotter avec un chiffon doux

imbibé de liquide à nettoyer dilué d’eau. Ensuite, essuyer

à nouveau avec un chiffon sec. Ne pas utiliser de cire

à meuble ou de produits de nettoyage corrosifs. Ils

risqueraient d’endommager la surface du coffret.

• Ne jamais utiliser non plus de diluant, de benzine,

d’insecticides en vaporisateur et autres produits

chimiques sur le coffret ou à proximité, car ils risquent de

corroder les surfaces.

• Si l’on utilise un chiffon chimique, lire et observer

attentivement les précautions à prendre pour son usage

adéquat.

Publication de Pioneer Corporation.

Tous droits de reproduction et de traduction réservés.

Deutsch

Wir danken Ihnen dafür, dass Sie sich für ein Produkt von

Pioneer entschieden haben.

Bitte lesen Sie vor der Verwendung Ihrer Lautsprecheranlage

diese Anleitung aufmerksam durch, um die Vorzüge des

Systems optimal ausnützen zu können. Nachdem Sie die

Bedienungsanleitung durchgelesen haben, bewahren Sie

sie sorgfältig auf, um sich im Bedarfsfall jederzeit darauf

beziehen zu können.

VORSICHT

Hinweis zur Kompatibilität

Dieses Produkt ist ausschließliche für den Gebrauch mit

dem Flachbildschirm bestimmt. Weitere Informationen

zur Kompatibilität bringen Sie bitte bei Ihrem autorisierten

Pioneer-Händler oder einer Pioneer-Kundendienststelle in

Erfahrung.

Hinweise zur Installation und Einstellung

• Bewegen Sie den Flachbildschirm nicht fort, indem Sie

ihn an den Lautsprechern oder an den Lautsprecher-

Halterungen festhalten. Das kann zu Verletzungen oder

zu Schäden an den Montageelementen führen. Halten Sie

den Flachbildschirm beim Fortbewegen oben und an den

Handgriffen fest.

PRüFEN DES ZUBEHöRS

• Lautsprecherkabel (L) x

• Lautsprecherkabel (R) x

Zubehör für den Flachbildschirm

• Lautsprecher-Halterungen × 4

Für oben rechts

(TOP R)

Für oben links

(TOP L)

Für unten rechts

(BOTTOM R)

Für unten links

(BOTTOM L)

• Lautsprecher-Montageschrauben

(M5 × 10 mm : schwarz) × 16

• Bedienungsanleitung (dieses Dokument) × 1

• Verwenden Sie zur Installation ausschließlich die

Schrauben im Lieferumfang. Anderenfalls kann sich

der Lautsprecher vom Flachbildfernseher lösen und

herunterfallen.

• Achten Sie bei der Installation des Lautsprechers darauf,

die Schrauben fest anzuziehen.

• Die Lautsprecher sind vorsichtig zu behandeln, da Ziergitter

und Gehäuse durch starke Stöße und Erschütterungen

verkratzt oder beschädigt werden können.

• Wenn ein CRT-Computer-Monitor oder ein CRT-Monitor

in der Nähe des Lautsprechers aufgestellt wird, kann

dies Bildrauschen oder Farbstörungen verursachen. In

einem solchen Fall muss für einen größeren Abstand des

Monitors vom Lautsprecher gesorgt werden.

• Bringen Sie die Lautsprecher nicht an der Wand oder

an der Decke an, denn sie könnten herabfallen und

Verletzungen verursachen.

Hinweise zum Eingang

• Um eine Beschädigung des Lautsprechersystems durch

ein zu starkes Eingangssignal zu vermeiden, müssen die

folgenden Hinweise unbedingt beachtet werden:

• Schließen Sie die Lautsprecher an nichts anderes

als den angegebenen Flachbildschirm an. Wird der

Lautsprecher in Verbindung mit irgendeinem anderen

Gerät verwendet, besteht die Gefahr von Beschädigung

und Brandausbruch.

• Achten Sie unbedingt darauf, alle angeschlossenen

Geräte auszuschalten und den Netzstecker von der

Netzsteckdose zu trennen, bevor die Anschlüsse geändert

werden oder die Installation verändert wird.

• Bei Verwendung der Klangfarbenregelungs-Funktion

eines Verstärkers zu einer starken Anhebung der Höhen

darf die Lautstärke am Verstärker nicht auf einen

übermäßig hohen Pegel eingestellt werden.

Installation

• Wenn es bei dieser Installation zu Problemen kommen

sollte, wenden Sie sich bitte an Ihren Händler.

• Pioneer haftet für keinerlei Schäden, die sich auf

falsche Installation, unsachgemäßen Gebrauch,

Modifikationen oder Naturkatastrophen zurückführen

lassen.

Deutsch

INSTALLATION AM FLACHBILDSCHIRM

Kabelhalterung*

Lautsprecherkabel*

*: Zubehör für den Flachbildschirm

Lautsprecher-

Montageschraube

(M5 x 10 mm)

Lautsprecher-

Montageschraube

(M5 x 10 mm)

Lautsprecher-

Montageschraube

(M5 x 10 mm)

Lautsprecher-

Montageschraube

(M5 x 10 mm)

Lautsprecher-

Halterung

(für oben links)

Lautsprecher-

Halterung

(für oben rechts)

Lautsprecher-

Halterung

(für unten rechts)

Lautsprecher-

Halterung

(für unten links)

Lautsprecher-Montageschraube

(M5 x 10 mm)

Lautsprecher-Montageschraube

(M5 x 10 mm)

Lautsprecher-

Montageschraube

(M5 x 10 mm)

Lautsprecher-

Montageschraube

(M5 x 10 mm)

Lautsprecher

Flachbildschirm mit dem integrierten Lautsprecher

Bei Verwendung des Tischständers:

HINWEIS:

Bitte bringen Sie vor der Montage des Lautsprechers den Tischständer der Serie KRP-TS01 (oder einen anderen Flachbildschirm-

Ständer) am Flachbildschirm an.

1. Anbringen der Lautsprecher-Halterungen an den Lautsprechern.

Es gibt obere und untere Lautsprecher-Halterungen für den rechten und den linken Lautsprecher. Befestigen Sie die

jeweils vorgesehenen Halterungen unter Verwendung der mitgelieferten Schrauben oben und unten an der Rückseite der

Lautsprecher.

(Die Abbildung zeigt die Befestigung der Halterung an der rechten Seite. Auf die gleiche Weise erfolgt die Befestigung auf

der linken Seite.)

Positionieren Sie den

Lautsprecher so, dass seine

Kabelanschlüsse (unten)

auf Sie gerichtet sind.

Lautsprecher-Halterung

(für unten rechts)

Lautsprecher-Halterung

(für unten rechts)

Lautsprecher-

Halterung

(für oben rechts)

Schraublöcher

Lautsprecher-Halterung

(für oben rechts)

Deutsch

2. Schrauben Sie eine mitgelieferte

Schraube in das Montage-

Schraubloch (das untere der zwei

Schraublöcher) oben an der Rückseite

des Flachbildschirms ein.

Ziehen Sie die Schraube noch nicht fest, sondern lassen

Sie noch etwa 5 mm Zwischenraum.

4. Richten Sie die Position des

Lautsprechers aus und ziehen Sie

dann die obere und die untere

Schraube fest.

5. Ziehen Sie die zwei Schrauben, oben

und unten an jedem Lautsprecher

(insgesamt vier Schrauben) fest und

fixieren Sie die Lautsprecher auf diese

Weise am Flachbildschirm.

6. Führen Sie das mitgelieferte

Lautsprecherkabel zwischen dem

Lautsprecher und dem Flachbildschirm

(unter der Lautsprecher-Halterung)

von unten durch.

7. Schließen Sie die Lautsprecherkabel

an den jeweiligen Lautsprecher an

(siehe nächste Seite).

8. Führen Sie das jeweilige Kabel in

die am betreffenden Lautsprecher

befindliche Nut ein.

Lautsprecher-Kabel

Einführung

in die Nut

Lautsprecheranschluss

9. Schließen Sie das andere Ende der

Lautsprecherkabel an die Rückseite

des Flachbildschirms an (siehe nächste

Seite).

3. Hängen Sie die Lautsprecher-

Halterung an die Schraube. die Sie

oben installiert haben, indem Sie den

weiten Bereich der Öffnung hindurch-

stecken und das Element dann in

den Schlitz absenken. Schrauben Sie

anschließend die untere Schraube

provisorisch ein.

Senken Sie nach dem Hindurchstecken des

weiten Bereichs der Öffnung des Lautsprecher-

Befestigungselements (oben) durch die Schraube den

Lautsprecher auf diese ab.

5 mm

Lautsprecher-

Montageschraubloch

Oben, Rückseite des

Flachbildschirms

Obere Teil des

Flachbildschirms

Lassen Sie einen Zwischenraum

von etwa 5 mm

Befestigen Sie mit der

vorgesehenen Schraube

die untere Lautsprecher-

Halterung provisorisch

am Flachbildschirm (eine

Position unten).

Senken Sie den

Lautsprecher auf

die Schraube ab,

nachdem Sie den

weiten Teil der

Öffnung der

Halterung Über die

Schraube

hinweggeführt

haben.

Deutsch

Anschließen der Lautsprecherkabel

(Lautsprecher)

Drücken Sie den Hebel, und führen

Sie das Kabelende ein. Wenn Sie

den Hebel freigeben, klemmt er das

Lautsprecherkabel fest. Drücken und

halten Sie den Hebel, um das Kabel zu

entfernen.

Anschließen der Lautsprecherkabel

(Flachbildschirm)

Führen Sie den Lautsprecherkabelstecker

richtig in die Lautsprecherbuchse des

Bildschirms ein. Um das

Lautsprecherkabel abzutrennen, sollten Sie

den Hebel anfassen und drücken und das

Kabel dann herausziehen.

VORSICHT

• Bevor Sie die Lautsprecher an den Flachbildschirm

anschließen, ziehen Sie den Netzstecker des Bildschirms

ab. Falls Sie das Lautsprecherkabel anschließen, während

das Netzkabel des Bildschirms in die Steckdose gesteckt

ist, kann eine Funktionsstörung auftreten oder der

Bildschirm beschädigt werden, wenn der blanke Draht

des Kabels andere Geräte berührt. Stecken Sie den

Netzstecker nach dem Anschließen der Lautsprecher

erneut in die Steckdose.

• Führen Sie das Lautsprecherkabel gerade in den

Anschluss ein. Wenn es winklig eingeführt wird, führt

dies zu einer fehlerhaften Verbindung, so dass es möglich

ist, dass kein Ton aus dem Lautsprecher kommt. Wenn

dies der Fall ist, dann führen Sie das Kabel erneut ein.

• Wenn Sie das Lautsprecherkabel zu weit

einführen, so dass der Isoliermantel die

Lautsprecheranschlüsse berührt, erfolgt

ggf. kein Tonausgang. Bitte führen Sie das

Kabel so ein, dass der Kupferdraht noch

sichtbar ist.

• Vergewissern Sie sich, dass die

Lautsprecherkabel richtig angeschlossen

sind, indem Sie leicht daran ziehen,

nachdem Sie die Anschlüsse

abgeschlossen haben. Lose Anschlüssekönnen zu

Tonaussetzern oder Rauschen führen.

• Falls ein Kurzschluss in den Kabeln

und

auftritt, der

durch einen blanken Zuleitungsdraht hervorgerufen wird,

kann eine zu große Last auf den Flachbildschirm angelegt

werden, so dass der Betrieb unterbrochen wird oder eine

Funktionsstörung auftritt.

• Der verkehrte Anschluss des Lautsprecherkabels an die

linke und rechte Buchse des Flachbildschirms kann zu

ungenügend Stereoton-Wiedergabe, schwachen Bässen

oder einem unstabilen Klangbild führen.

• Schließen Sie keine anderen Geräte als die angegebenen

Lautsprecher an die Lautsprecheranschlüsse an.

• Falls eine zu große Kraft auf die Lautsprecherkabel

ausgeübt wird, kann es zu Anschlussfehlern,

Tonaussetzern und/oder einer Beschädigung der

Anschlussstecker kommen.

Lautsprecherkabel

Anschließen der Lautsprecherkabel

(Flachbildschirm)

Schließen Sie das Kabel mit einem roten

Stecker an die rechte Buchse R (recht) und das

Kabel mit einem weißen Stecker an die linke

Klemme L (links) am Flachbildschirm an.

Schließen Sie zu diesem Zweck das grau

gestrichelte Kabel an die



Klemmen und das

schwarze Kabel an die



Klemmen an.

Anschließen der Lautsprecherkabel

(Lautsprecher)

Schwarz

Grau

gestrichelt

Schwarz



Rot



Lautsprecheranschluss

Weiß: L (links)

Rot: R (rechts)

Hebel

Deutsch

10. Bündelung der Kabel.

Verfahren Sie wie nachfolgend beschrieben, um die

Kabelhalterung am Zubehör des Flachbildschirms

anzubringen.

1) Ziehen Sie das Halterungsband durch die Halterung

und fixieren/bündeln Sie das/die Kabel in der

Kabelhalterung.

2) Drücken Sie den Hebel, halten Sie ihn gedrückt

und führen Sie dann den Haken in eine geeignete

Öffnung an der Rückseite des Flachbildschirms ein.

3) Ziehen Sie das Halterungsband fest.

4 ) Überzeugen Sie sich, dass die Kabelhalterung fest

im Bedienfeld sitzt.

HINWEIS:

Vermeiden Sie es, wenn Sie Kabel verlegen oder bündeln,

diese zusammenzudrücken oder Druckpunkte zu schaffen.

Ziehen Sie zur Entfernung des Halterungsbandes die

Arretierung, um sie zu lösen.

Drücken Sie zur Entfernung der Kabelhalterung die

Hebel, halten Sie sie gedrückt und ziehen Sie das Band

aus dem Loch.

Arretierung

Hebel

HINWEIS:

Je länger eine Halterung angebracht ist, um so

wahrscheinlicher ist es, dass ihre Eigenschaften

schlechter werden. Eine ältere Halterung wird leichter

beschädigt, wenn sie entfernt wird, und kann dann

möglicherweise nicht wiederverwendet werden.



Rückseite des Flachbildschirms

Lautsprecherkabel

Kabelhalterung

Bei Verwendung der Wandmontage-Einheit:

HINWEIS:

Legen Sie zuerst den Flachbildschirm auf eine weiche

Unterlage und montieren Sie dann die Lautsprecher.

1. Montieren Sie die Lautsprecher an

den Flachbildschirm (siehe Schritte 1

bis 10 auf den Seiten 21 bis 24).

Schließen Sie die anderen Kabel und das Netzkabel an

den Flachbildschirm an.

2. Platzieren Sie den Flachbildschirm

an den Montageelementen der

Wandbefestigungseinheit.

Zu Einzelheiten siehe die mit der Wandmontage-Einheit

mitgelieferte Bedienungsanleitung.

VORSICHT

Bewegen Sie den Flachbildschirm nicht fort, indem Sie

ihn an den Lautsprechern oder an den Lautsprecher-

Halterungen festhalten. Das kann zu Verletzungen oder

zu Schäden an den Montageelementen führen. Halten Sie

den Flachbildschirm beim Fortbewegen oben und an den

Handgriffen fest.

Deutsch

TECHNISCHE DATEN

Gehäuse

..............................................................

Bassreflextyp

Verwendete Lautsprecher (Zweiweg-System):

Woofer (für tiefe Frequenzen)

.....................................

4,8 cm × 13-cm-Konuslautsprecher

Hochtöner (für hohe Frequenzen)

.................................................................

2,5 cm Semikalotte

Impedanz ..............................................................................

Ω

Frequenzgang ...........................................

55 Hz bis 30 000 Hz

Empfindlichkeit (1 m, 1 W)

.............................................

80 dB

Zulässige Eingangswerte:

Maximaler Eingangswert

.............................................

18 W

Nenn-Eingangswert

.......................................................

6 W

Übergangsfrequenz

.........................................................

3 kHz

Äußere Abmessungen

..............................

105 (B) mm × 876 (H) mm × 64 (T) mm

Gewicht:

Lautsprecher (ein einzelner)

......................................

1,75 kg

Lautsprecher (ein Paar) mit Halterungen und

Schrauben

...................................................................

4,1 kg

Zubehörteile (für zwei Lautsprecher)

.....................................................

Lautsprecher-Halterungen

oben links (TOP L)

unten links (BOTTOM L)

oben rechts (TOP R)

unten rechts (BOTTOM R)

........

Lautsprecher-Montageschrauben (M5

10 mm)

......................

Bedienungsanleitung (dieses Dokument)

HINWEIS:

Die technischen Daten und das Design können aus Gründen

der Weiterentwicklung jederzeit ohne vorherige Ankündigung

geändert werden.

PFLEGE DES GEHÄUSES

• Zum Abwischen von Staub und Verschmutzung kann ein

Poliertuch oder ein trockener Lappen verwendet werden.

• Wenn das Gehäuse stark verschmutzt ist, kann es mit

einem weichen, mit verdünntem Haushaltsreiniger

angefeuchteten Lappen gesäubert und dann mit einem

trockenen Lappen abgewischt werden. Keine Möbelpolitur

oder Reinigungsmittel verwenden, da diese Mittel die

Oberfläche des Gehäuses beschädigen können.

• Niemals Verdünner, Benzol, Insektensprays oder andere

Chemikalien am oder in der Nähe des Gehäuses

verwenden, da hierdurch die Oberfläche beschädigt wird.

• Vor der Verwendung eines chemischen Reinigungstuchs

unbedingt die Vorsichtshinweise sorgfältig durchlesen.

Veröffentlicht von Pioneer Corporation.

Italiano

Grazie per avere acquistato questo prodotto Pioneer.

Leggere attentamente queste istruzioni per l’uso prima di

utilizzare il sistema di altoparlanti per avvalersi al massimo

delle sue prestazioni. Conservare poi il manuale in un luogo

sicuro per ogni eventuale futura necessità.

ATTENZIONE

Problemi di compatibilità

Questo prodotto è concepito esclusivamente per l’uso con

un display flat-panel. Per maggiori informazioni sulla loro

compatibilità al proprio schermo si raccomanda di rivolgersi

al più vicino rivenditore o centro di riparazioni Pioneer

autorizzato.

Installazione ed impostazione

• Non spostate il display flat-panel sollevandolo dagli

altoparlanti o dai relativi supporti: potreste ferirvi o

danneggiare questi ultimi. Quando dovete spostare

il display flat-panel, sollevatelo dall’alto afferrando le

maniglie.

• Per installare l’altoparlante, non usare alcuna vite che

non sia fra quelle in dotazione, o esso potrebbe staccarsi

e cadere.

• Per fissare bene l’altoparlante, stringere sempre bene le

viti.

• Si prega di maneggiare con cura gli altoparlanti; la griglia

di schermo e la cassa esterna possono danneggiarsi o

rompersi se sottoposte a colpi esterni molto forti.

• Se vicino all’altoparlante si trova un monitor televisivo

con tubo a raggi catodici, questo schermo può subite

interferenze e mostrare aberrazioni cromatiche. Se questo

accade, allontanare il monitor dall’altoparlante.

• Non attaccate gli altoparlanti alla parete o al soffitto.

Potrebbero cadere e provocare danni.

L’ingresso di segnale

• Per evitare danni al sistema di altoparlanti dovuti a

un sovraccarico d’ingresso, osservare le seguenti

precauzioni:

• Collegate questi altoparlanti esclusivamente al display

flat-panel specificato. In caso contrario, potreste

provocare danni o incendi.

• Prima di cambiare i collegamenti o il metodo di

installazione, non dimenticare di spegnere tutti i

dispositivi collegati e rimuoverne il cavo di collegamento.

• Se si usa una funzione di controllo dei toni per enfatizzare

molto gli acuti, non usare volume molto alti.

CONTROLLO DEGLI ACCESSORI

• Cavo altoparlante (S) x

• Cavo altoparlante (D) x

Accessori del display flat-panel

• Supporti dell’altoparlante × 4

Per parte superiore destra

(TOP R)

Per parte inferiore destra

(BOTTOM R)

Per parte superiore sinistra

(TOP L)

Per parte inferiore sinistra

(BOTTOM L)

• Viti di montaggio per l’altoparlante

(M5 x 10 mm: nero) × 16

• Istruzioni per l’uso (questo documento) × 1

Installazione

• In caso di difficoltà con questa installazione rivolgetevi

al vostro rivenditore.

• Pioneer non accetta alcuna responsabilità per gli

eventuali danni causati da un’installazione non

corretta, da un uso non corretto, da modifiche

apportate o da distrastri naturali.

Italiano

INSTALLAZIONE DEL DISPLAY FLAT-PANEL

Display flat-panel con l'altoparlante installato

Vite di montaggio

per l’altoparlante

(M5 x 10 mm)

Vite di montaggio

per l’altoparlante

(M5 x 10 mm)

Supporto

dell’altoparlante

(per parte superiore

sinistra)

Supporto

dell’altoparlante

(per parte superiore

destra)

Supporto

dell’altoparlante

(per parte inferiore

destra)

Supporto

dell’altoparlante

(per parte inferiore

sinistra)

Vite di montaggio

per l’altoparlante

(M5 x 10 mm)

Vite di montaggio

per l’altoparlante

(M5 x 10 mm)

Vite di montaggio

per l’altoparlante

(M5 x 10 mm)

Vite di montaggio

per l’altoparlante

(M5 x 10 mm)

Morsetto del cavo*

Cavo dell’altoparlante*

*: Accessori del display flat-panel

Altoparlante

Vite di montaggio

per l’altoparlante (M5 x 10 mm)

Vite di montaggio

per l’altoparlante (M5 x 10 mm)

Per l’uso del supporto di tavolo:

NOTA:

Prima di attaccare l’altoparlante, attaccate il supporto di tavolo della serie KRP-TS01 (o un altro supporto per il display flat-panel) al

display flat panel.

1. Fissaggio dei supporti agli altoparlanti.

Vi sono supporti superiori e inferiori per gli altoparlanti destro e sinistro. Fissate i supporti appropriati alla parte superiore e

inferiore del retro degli altoparlanti, usando le viti in dotazione.

(Mostra il fissaggio corretto del supporto sul lato destro. Viene fissato sul lato sinistro seguendo la stesso procedimento.)

Posizionate gli altoparlanti

con i terminali (inferiori)

rivolti verso di voi.

Supporto

dell’altoparlante

(per parte inferiore destra)

Supporto dell’altoparlante

(per parte inferiore destra)

Supporto

dell’altoparlante

(per parte

superiore destra)

Fori per le viti

Supporto dell’altoparlante

(per parte superiore destra)

Italiano

2. Stringete una delle viti in

dotazione nel foro di montaggio

dell’altoparlante (il più basso dei due)

nella parte superiore del retro del

display flat-panel.

Non stringete fino in fondo. Lasciate le viti allentate, con

ancora 5 mm circa da stringere.

5 mm

Foro per il montaggio

dell’altoparlante

Parte superiore del retro

del display flat-panel

Parte superiore del

display flat-panel

Lasciate uno spazio di 5 mm circa

3. Attaccate il supporto dell’altoparlante

alla vite che avete avvitato passando

la parte larga sopra di esso e

abbassandolo verso la scanalatura;

avvitatelo temporaneamente alla vite

più bassa.

Dopo aver passato la parte larga del foro del supporto

dell’altoparlante (superiore) sopra la vite, abbassate

l’altoparlante su di essa.

Dopo aver passato la

parte larga del foro

sulla vite, abbassate

l’altoparlante.

Fissate con la vite in

dotazione il supporto

dell'altoparlante inferiore

al display flat-panel

temporaneamente

(un punto nella parte

inferiore).

4. Regolate la posizione

dell’altoparlante, quindi stringete

bene la vite superiore e inferiore.

5. Stringete le due viti, nella parte

superiore e inferiore per ogni

altoparlante (quattro viti in totale), e

fissate così gli altoparlanti al dispaly

flat-panel.

6. Fate passare il cavo dell’altoparlante

in dotazione tra l’altoparlante e il

display flat-panel (sotto il supporto

dell’altoparlante) dal basso.

7. Collegate i cavi dell’altoparlante

all’altoparlante (vedi pagina

successiva).

8. Inserite il cavo nella scanalatura

dell’altoparlante.

Inserimento

nella scanalatura

Terminale

dell’altoparlante

Cavo dell’altoparlante

9. Collegate l’altra estremità dei cavi

dell’altoparlante al retro del display

flat-panel (vedi pagina seguente).

Italiano

Come collegare i cavi degli altoparlanti

(altoparlante)

Premete la levetta e inserite l’estremità

del cavo. Quando rilasciate la levetta, si

serra sul cavo dell’altoparlante. Premete

e tenete premuta la levetta durante la

rimozione del cavo.

Come collegare i cavi degli altoparlanti

(display flat-panel)

Inserite saldamente il connettore del

cavo dell’altoparlante nel terminale

dell’altoparlante dello schermo. Per

rimuovere il cavo dell’altoparlante, tenete

premuta e spingete la levetta

e quindi estraetela.

Attenzione

• Prima di collegare gli altoparlanti al display flatpanel,

scollegate lo schermo dalla presa di alimentazione.

Collegando il cavo dell’altoparlante con il cavo

dell’alimentazione inserito si possono causare

malfunzionamenti o danni allo schermo se il filo nudo

del cavo tocca altri apparecchi. Inserite il cavo di

alimentazione dopo aver collegato gli altoparlanti.

• Inserite il cavo dell’altoparlante dritto nel terminale.

Inserirlo storto potrebbe provocare una connessione

difettosa e l’altoparlante potrebbe non funzionare. Se non

proviene alcun suono dall’altoparlante, reinserite il cavo.

Collegate i cavi degli

altoparlanti (display flat-panel)

Collegate il cavo con un connettore rosso al

terminale R (destro) e il cavo con un

connettore bianco al terminale L (sinistro) del

display flat-panel.

Collegare il cavo con la linea grigia ai

terminali



e il cavo nero ai terminali



Collegate i cavi degli

altoparlanti (altoparlante)

Nero

Linea

grigia

Nero



Rosso



Terminale dell’altoparlante

Cavo dell’altoparlante

Terminale dell’altoparlante

Bianco: L

Rosso: R

Levetta

• Se inserite il cavo dell’altoparlante troppo

in profondità in modo che l’isolamento

tocchi il terminale dell’altoparlante,

potreste non avere alcun suono. Inseritelo

in modo che il filo in rame sia ancora

visibile.

• Verificate che le estremità dei cavi degli

altoparlanti siano collegate saldamente ai

terminali tirando delicatamente i cavi dopo

aver effettuato i collegamenti. I collegamenti allentati

potrebbero provocare interruzioni di suono o rumore.

• Se è presente un cortocircuito nei cavi

causato

da un filo esposto, è possibile che un carico eccessivo

sia applicato al display flat-panel, risultante in un

funzionamento interrotto o in un malfunzionamento.

• I collegamenti errati del cavo dell’altoparlante ai terminali

del display flat-panel sinistro o destro rispettivamente

alla polarità possono causare effetti audio stereofonici

insufficienti o immagini o suoni instabili.

• Non collegate ai terminali degli altoparlanti diversi da

quelli specificati.

• Esercitando una forza eccessiva sul cavo dell’altoparlante

si potrebbero provocare problemi di collegamento, perdita

di suono e/o danni al connettore.

Italiano

10. Legare i cavi.

Seguite i passaggi qui sotto per attaccare il morsetto del

cavo, un accessorio del display flat-panel.

1) Infilate la banda del morsetto nella staffa di

supporto e legate il/i cavo(i) nel morsetto.

2) Spingete e tenete ferme le leve, quindi inserite il

gancio nell’apposito foro sul retro del display flat-

panel.

3) Tirate verso l’alto la banda del morsetto per

chiuderlo.

4 ) Assicuratevi che il morsetto del cavo sia ben saldato

al pannello.

NOTA:

Evitate di comprimere o esercitare pressione sui cavi

quando li posizionate o legate.

Per rimuovere la banda del morsetto, tirate e tenete

fermo il dispositivo di chiusura perché si sblocchi.

Per rimuovere il morsetto del cavo, spingete e tenete

ferme le leve, quindi estraetelo dal foro.

Dispositivo

di chiusura

Leva

NOTA:

Se un morsetto è stato installato da molto tempo, vi

saranno maggiori probabilità che si deteriori. Un morsetto

vecchio è più facilmente danneggiabile mentre viene tolto

e non può essere riutilizzato.



Retro del display flat-panel

Cavo dell’altoparlante

Morsetto del cavo

Per l’uso dell’unità da parete:

NOTA:

Innanzitutto, appoggiate il display flat-panel sulla parte

superiore di un panno morbido, ecc, quindi attaccate i

supporti dell’altoparlante.

1. Attaccate gli altoparlanti al display

flat-panel (Vedi procedure 1 a 10 alle

pagine 27 a 30).

Collegate gli altri cavi e il filo di alimentazione al display-

flat panel.

2. Appoggiate il display flat-panel sui

supporti di montaggio dell’unità da

parete.

Per maggiori dettagli, consultate le istruzioni per l’uso

in dotazione con l’unità da parete.

Attenzione

Non spostate il display flat-panel sollevandolo dagli

altoparlanti o dai relativi supporti: potreste ferirvi o

danneggiare questi ultimi. Quando dovete spostare

il display flat-panel, sollevatelo dall’alto afferrando le

maniglie.

Italiano

DATI TECNICI

Cassa esterna

.................................................

Tipo Bass-reflex

Altoparlanti utilizzati (sistema a due vie) :

Altoparlante per toni bassi ............

A cono, 4,8 cm × 13 cm

Altoparlante per toni alti ..................

A semi-cupola, 2,5 cm

Impedenza ............................................................................

Ω

Gamma di frequenze

...................................

55 Hz a 30 000 Hz

Sensibilità (1 m, 1 W)

......................................................

80 dB

Ingresso tollerabile :

Ingresso massimo .........................................................

18 W

Ingresso nominale .........................................................

6 W

Frequenza di transizione .................................................

3 kHz

Dimensioni esterne

...............................

105 (L) mm × 876 (A) mm × 64 (P) mm

Peso :

Altoparlante (pezzo unico)

.........................................

1,75 kg

Altoparlanti (coppia) con supporti e viti

.....................

4,1 kg

Parti accessorie

(per due altoparlanti)

.......................................................

Supporti dell’altoparlante

Parte superiore sinistra (TOP L)

Parte inferiore sinistra (BOTTOM L)

Parte superiore destra (TOP R)

Parte inferiore destra (BOTTOM R)

......

Viti di montaggio per l’altoparlante (M5

10 mm)

........................

Istruzioni per l’uso (questo documento)

NOTA:

I dati tecnici e il design sono soggetti a variazioni senza

preavviso, a seguito di ulteriori miglioramenti del prodotto.

MANUTENZIONE DELLA CASSA ESTERNA

• Per togliere sporco e polvere utilizzare un panno per

lucidare o un normale panno asciutto.

• Se la cassa esterna è molto sporca, pulirla con un panno

morbido bagnato con acqua e detergente, quindi passare

di nuovo un panno asciutto. Non utilizzare cera per mobili

o detersivi. Potrebbero danneggiare la superficie della

cassa esterna.

• Non usare mai diluenti, benzina, insetticidi spray e altri

prodotti chimici sulla cassa esterna o nelle vicinanze.

Questi prodotti sono corrosivi.

• In caso di uso di panni chimici, leggere attentamente le

avvertenze per il loro uso.

Pubblicato da Pioneer Corporation.

Nederlands

Dank u voor de aanschaf van dit Pioneer product.

Lees alvorens het luidsprekersysteem in gebruik te nemen

eerst deze gebruiksaanwijzing door zodat u volledig op

de hoogte bent van de bediening en werking. Bewaar de

gebruiksaanwijzing op een veilige plaats voor het geval u

later nog het een en ander wilt nalezen.

LET OP

Over de compatibiliteit

Dit product is uitsluitend ontworpen voor gebruik met

een Flat Panel Display. Voor meer informatie omtrent

compatibiliteit met andere producten dient u uw

dichtstbijzijnde erkende Pioneer dealer of service-centrum

te raadplegen.

Over de installatie en de instellingen

• Als u de Flat Panel Display wilt verplaatsen mag deze

niet bij de luidspreker of luidsprekerbeugels vastgepakt

worden. Dit kan resulteren in letsel of beschadiging van

de beugels. Houd de Flat Panel Display aan de bovenzijde

en de hendels vast wanneer u hem verplaatst.

• Voor de montage van de luidspreker mogen alleen de

bijgeleverde schroeven worden gebruikt, want anders kan

de luidspreker van het hoofdapparaat losraken en vallen.

• Draai de schroeven stevig vast bij de montage van de

luidspreker.

• Wees uitermate voorzichtig met de luidsprekers.

Het rooster en de behuizing zouden kunnen worden

beschadigd wanneer het luidsprekersysteem aan

schokken of stoten onderhevig wordt gesteld.

• Wanneer u een computerscherm of monitor met een

beeldbuis in de buurt van de luidspreker plaatst, kan dit

resulteren in beeldstoringen of kleurvervorming. Als dit

het geval is, moet u het scherm op een grotere afstand

van de luidspreker zetten.

• De luidsprekers mogen niet aan de wand of het plafond

worden bevestigd. Als ze eraf vallen kan dit resulteren in

letsel.

Over de ingang

• Voorkom beschadiging van het luidsprekersysteem

door overbelasting en let derhalve op de volgende punten:

• De luidsprekers mogen uitsluitend op deze Flat Panel

Display worden geïnstalleerd. Dit kan leiden tot brand of

andere schade.

• Schakel de aangesloten apparatuur uit en trek het

netsnoer uit het stopcontact voordat u begint met het

wijzigen van de aansluitingen of de installatie.

• Bij gebruik van een toonregelfunctie voor het versterken

van de hoge tonen mag u het volume op de versterker niet

te hoog instellen.

CONTROLEREN VAN DE ONDERDELEN

• Luidsprekersnoeren

(L) x

• Luidsprekersnoeren

(R) x

Toebehoren bij de Flat Panel Display

• Luidsprekerbeugels × 4

Voor rechtsboven

(TOP R)

Voor linksboven

(TOP L)

Voor rechtsonder

(BOTTOM R)

Voor linksonder

(BOTTOM L)

• Montageschroeven luidspreker

(M5 × 10 mm : Zwart) × 16

• Handleiding (dit document) × 1

Installatie

• Raadpleeg uw dealer als u problemen ondervindt

tijdens de installatie.

• Pioneer aanvaardt geen aansprakelijkheid als gevolg

van onjuiste installatie, onjuist gebruik, wijziging of

natuurrampen.

Nederlands

INSTALLATIE OP DE FLAT PANEL DISPLAY

Flat Panel Display met geïnstalleerde Luidspreker

Luidspreker

Luidsprekerbeugel

(voor rechtsboven)

Luidsprekerbeugel

(voor rechtsonder)

Kabelklem*

Luidsprekersnoer*

*: Toebehoren bij de Flat Panel Display

Luidspreker

Montageschroef

luidspreker

(M5 x 10 mm)

Montageschroef

luidspreker

(M5 x 10 mm)

Luidsprekerbeugel

(voor linksboven)

Luidsprekerbeugel

(voor linksonder)

Montageschroef

luidspreker

(M5 x 10 mm)

Montageschroef

luidspreker

(M5 x 10 mm)

Montageschroef

luidspreker (M5 x 10 mm)

Montageschroef

luidspreker (M5 x 10 mm)

Montageschroef

luidspreker (M5 x 10 mm)

Montageschroef

luidspreker (M5 x 10 mm)

Indien de tafelbladstaander wordt gebruikt:

N.B.:

Voordat de luidspreker wordt bevestigd, dient de KRP-TS01-serie tafelbladstaander (of andere staander voor de Flat Panel Display) aan

de Flat Panel Display te worden bevestigd.

1. Bevestiging van de Luidsprekerbeugels aan de Luidsprekers.

Er zijn boven- en onderluidsprekerbeugels voor de linker- en rechterluidsprekers. Bevestig de juiste beugels aan de boven- en

onderzijde aan de achterzijde van de luidsprekers d.m.v. de meegeleverde schroeven.

(De bevestiging van de beugel wordt aan de rechterzijde getoond. De bevestiging aan de linkerzijde vindt op dezelfde wijze

plaats.)

Luidsprekerbeugel

(voor rechtsonder)

Luidsprekerbeugel

(voor rechtsboven)

Plaats de luidspreker zodat

de eindklemmen ervan

(onderzijde) naar u toe

gericht zijn.

Luidsprekerbeugel

(voor rechtsonder)

Schroefgaten

Luidsprekerbeugel

(voor rechtsboven)

Nederlands

2. Draai een meegeleverde schroef in

het montagegat van de luidspreker

(de laagste van de twee) aan de

bovenachterzijde van de Flat Panel

Display.

Draai hem nog niet helemaal aan. Laat het nog half

aangedraaid zodat er nog ongeveer 5 mm moet worden

aangedraaid.

5 mm

Montagegat

luidspreker

Bovenzijde, achterzijde

Flat Panel Display

Bovenzijde

Flat Panel Display

Laat ongeveer 5 mm ruimte

3. Hang de luidsprekerbeugel aan de

schroef die u aan de bovenzijde heeft

geïnstalleerd door het brede gedeelte

erover heen te schuiven en het in

de gleuf te laten zakken; draai de

laagste schroef tijdelijk aan.

Nadat het brede gedeelte van het gat van de

luidsprekerbeugel (bovenste gedeelte) over de schroef is

geschoven, laat u de luidspreker erin zakken.

Draai de onderste

luidsprekerbeugel met de

meegeleverde schroef

tijdelijk aan op de Flat

Panel Display (op een

plaats onder).

Nadat het brede

gedeelte van het

gat over de schroef

is geschoven, laat u

de luidspreker erin

zakken.

4. Stel de positie van de luidspreker bij

en draai vervolgens de bovenste en

onderste schroeven stevig aan.

5. Draai de twee schroeven boven en

beneden aan voor elke luidspreker

(totaal vier schroeven), zodat de

luidsprekers op de Flat Panel Display

worden vastgezet.

6. Leid het meegeleverde

luidsprekersnoer tussen de

luidspreker en de Flat Panel Display

(onder de luidsprekerbeugel) van

onderop.

7. Sluit de luidsprekersnoeren aan op de

luidspreker (zie volgende bladzijde).

8. Voeg het snoer in de sponning op de

luidspreker.

Luidsprekersnoer

Eindklem

luidspreker

Het invoegen

in de sponning

9. Sluit het andere uiteinde van de

luidsprekersnoeren aan op de

Flat Panel Display (zie volgende

bladzijde).

Nederlands

Aansluiten van de luidsprekerkabels

(luidspreker)

Druk de hefboom in en steek het

gestripte uiteinde van de draad in de

aansluiting. Wanneer u de hefboom

weer los laat, wordt de luidsprekerdraad

vastgeklemd. Houd de hefboom

ingedrukt en verwijder de draad.

Aansluiten van de luidsprekerkabels

(Flat Panel Display)

Steek de stekker van de luidsprekerkabel

goed in de luidsprekeraansluiting op

het Flat Panel Display. Om de kabel te

verwijderen, dient u de hendel ingedrukt

te houden zodat u de stekker los kunt

maken.

Let op

• Voor u de luidsprekers gaat aansluiten op het Flat

Panel Display, moet u de stekker van het toestel uit het

stopcontact halen. Aansluiten van de luidsprekerkabels

met de stekker in het stopcontact, kan leiden tot storingen

of schade aan het toestel als de draden in de kabel in

aanraking komen met andere apparatuur. Doe de stekker

weer in het stopcontact wanneer u klaar bent met het

aansluiten van de luidsprekers.

• Steek het luidsprekersnoer recht in de aansluiting. Indien

het snoer schuin wordt ingestoken, dan wordt deze

onjuist aangesloten en komt er mogelijk geen geluid uit

de luidspreker. Steek het snoer opnieuw in indien er geen

geluid uit de luidspreker komt.

Aansluiten van de

luidsprekerkabels

(op het Flat Panel Display)

Verbind de kabel met de rode stekker met de R

aansluiting (rechts) en de kabel met de witte

stekker met de L aansluiting (links) op het Flat

Panel Display.

Verbind de kabel met de grijze streep

met de



aansluitingen en de zwarte

kabel met de



aansluitingen.

Aansluiten van de

luidsprekerkabels

(op de luidspreker)

Zwart

Met grijze

streep

Zwart



Rood



Eindklem luidspreker

Luidsprekersnoer

Eindklem luidspreker

Wit: L

Rood: R

Hefboom

• Als u de luidsprekerdraad zo ver in de

aansluiting steekt dat de isolatie de

luidsprekeraansluiting raakt, is het mogelijk

dat er geen geluid wordt weergegeven. Steek

de draad slechts zo ver in de aansluiting dat

er nog net een stukje koperdraad te zien is.

• Controleer of de luidsprekerkabels goed vast

zitten in de aansluitingen door voorzichtig aan

de kabels te trekken nadat u de aansluitingen

gemaakt heeft. Losse aansluitingen kunnen leiden tot

onderbreking van de geluidsweergave of tot storende ruis.

• Als er kortsluiting is in de

kabels door een

blootliggende draad, kan dit leiden tot overbelasting van

het Flat Panel Display, waardoor het toestel niet meer

correct zal functioneren of storingen zal vertonen.

• Incorrecte verbindingen met de linker en rechter

luidsprekeraansluitingen van het Flat Panel Display

betreffende de polariteit kan leiden tot onvoldoende

stereoeffecten, zwakke weergave van de lage tonen of tot

een instabiel geluidsbeeld.

• Verbind geen andere apparatuur met de

luidsprekeraansluitingen dan de gespecificeerde

luidsprekers.

• Als er teveel kracht wordt uitgeoefend op de

luidsprekerkabel, kan de verbinding verbroken worden,

het geluid tijdelijk wegvallen en/of de aansluiting

beschadigd raken.

Nederlands

10. Het samenvoegen van de snoeren.

Volg onderstaande stappen om de kabelklem, een

toebehoren van de Flat Panel Display, aan te brengen.

1) Steek het klembandje door de houder en voeg het

snoer/de snoeren samen in de kabelklem.

2) Houd de hendeltjes ingedrukt en leid het haakje

door het juiste gat aan de achterzijde van de Flat

Panel Display.

3) Trek aan het klembandje om het vast te zetten.

4) Zorg ervoor dat de kabelklem stevig in het paneel

vastzit.

N.B.:

Zorg dat er geen beknelling of drukpunten ontstaan

wanneer de snoeren worden geleid of samengevoegd.

Houd de vergrendeling ingedrukt zodat deze openspringt

om het klembandje te verwijderen.

Druk de hendeltjes in en trek het bandje uit de opening

om het te verwijderen.

Vergrendeling

Hendeltje

N.B.:

Hoe langer een klem op zijn plaats blijft zitten, hoe

groter de kans op slijtage. Een oudere klem raakt sneller

beschadigd wanneer deze wordt verwijderd zodat hij niet

opnieuw gebruikt kan worden.



Achterzijde van de Flat Panel Display.

Luidsprekersnoer

Kabelklem

Indien de eenheid voor wandbevestiging wordt gebruikt:

N.B.:

Leg eerst de Flat Panel Display op een zachte doek of iets

dergelijks en bevestig daarna de luidsprekers.

1. Bevestig de luidsprekers aan de Flat

Panel Display (zie procedures 1 tot 10

op bladzijde 33 tot 36).

Sluit de overige snoeren en het netsnoer aan op de Flat

Panel Display.

2. Plaats de Flat Panel Display op de

montage-onderdelen van de eenheid

voor wandbevestiging.

Zie voor meer informatie de bij de eenheid voor

wandbevestiging meegeleverde bedieningshandleiding.

Let op

Als u de Flat Panel Display wilt verplaatsen mag deze

niet bij de luidspreker of luidsprekerbeugels vastgepakt

worden. Dit kan resulteren in letsel of beschadiging van

de beugels. Houd de Flat Panel Display aan de bovenzijde

en de hendels vast wanneer u hem verplaatst.

Nederlands

TECHNISCHE GEGEVENS

Behuizing

........................................................... Type basreflex

Luidsprekers (tweewegsysteem):

Woofer (voor lage tonen)

........................................

4,8 cm × 13 cm hoornvormig type

Tweeter (voor hoge tonen)

..........

2,5 cm halfbolvormig type

Impedantie ...........................................................................

Ω

Frequentiebereik ......................................

55 Hz t/m 30 000 Hz

Gevoeligheid (1 m, 1 W)

..................................................

80 dB

Toelaatbare invoer:

Maximaal ingangsvermogen

.......................................

18 W

Nominaal ingangsvermogen

........................................

6 W

Crossover-frequentie

.......................................................

3 kHz

Externe afmetingen

.............................

105 (B) mm × 876 (H) mm × 64 (D) mm

Gewicht:

Luidspreker (een stuk)

................................................

1,75 kg

Luidsprekers (beide) met beugels en schroeven

.......

4,1 kg

Bijgeleverde onderdelen (voor twee luidsprekers)

................................................................

Luidsprekerbeugels

Linksboven (TOP L) × 1

Linksonder (BOTTOM L) × 1

Rechtsboven (TOP R) × 1

Rechtsonder (BOTTOM R) × 1

..........

Montageschroeven luidspreker (M5 × 10 mm) × 16

............................................

Handleiding (dit document) × 1

OPMERKING:

Technische gegevens en ontwerp zijn ter productverbetering

zonder voorafgaande kennisgeving wijzigbaar.

ONDERHOUD VAN DE BEHUIZING

• Veeg stof en vuil met een poetsdoek of droge, schone

doek van de behuizing.

• Bevochtig een zachte doek in een oplossing van water

en een neutraal reinigingsmiddel en wring de doek goed

uit voor het verwijderen van hardnekkige vlekken. Veeg

na met een droge doek. Gebruik geen meubelwas of

andere reinigingsmiddelen daar deze de behuizing aan

kunnen tasten.

• Gebruik beslist geen thinner, benzine, insectensprays en

andere chemische middelen op of in de buurt van de

behuizing daar dit soort middelen de behuizing aantast.

• Bij gebruik van een chemische doek moet u alvorens

gebruik de aanwijzingen goed lezen en controleren of

deze doek voor dit systeem geschikt is.

Uitgegeven door Pioneer Corporation.

Español

Muchas gracias por comprar este producto Pioneer.

Lea atentamente estas instrucciones de funcionamiento

antes de usar su sistema de altavoces, de modo que sepa

cómo obtener el máximo rendimiento. Después de haber

finalizado la lectura del manual de instrucciones, guárdelo

en un lugar seguro para futuras consultas.

PRECAUCIÓN

Acerca de la compatibilidad

Este producto ha sido diseñado exclusivamente para

ser utilizado con el monitor de pantalla plana. Para

más información sobre la compatibilidad, consulte su

distribuidor Pioneer autorizado o un centro de servicio.

Acerca de la instalación y el ajuste

• No desplace el monitor de pantalla plana sujetándolo por

los altavoces o los soportes para los altavoces, ya que

usted podría lastimarse o los soportes podrían resultar

dañados. Cuando desplace el monitor de pantalla plana,

sujételo por la parte superior y por las asas.

• Cuando instale el altavoz, no emplee tornillos que no sean

los suministrados, dado que el altavoz podría separarse

de la unidad principal y caerse.

• Cuando instale el altavoz, apriete bien los tornillos.

• Manipule los altavoces con mucho cuidado, ya que la red

de rejilla y la caja del altavoz pueden dañarse o romperse

si se encuentran sujetos a fuertes impactos externos.

• Si pone una pantalla TRC o un monitor TRC cerca del

altavoz, pueden producirse interferencias o distorsión del

color. En tal caso, aleje el monitor del altavoz.

• No instale los altavoces en la pared ni en el techo, ya que

podrían caerse y herir a alguien.

Acerca de la entrada

• Para evitar daños al sistema de altavoces como

consecuencia de una sobrecarga de entrada, tenga en

cuenta las precauciones siguientes:

• Estos altavoces deberán conectarse única y

exclusivamente al monitor de pantalla plana especificado.

De lo contrario, podrían producirse daños o un incendio.

• Asegúrese de desconectar los dispositivos conectados y

de desenchufar el cable de alimentación de la toma de

corriente antes de cambiar las conexiones o de efectuar

la instalación.

• Cuando emplee una función de control del tono

para acentuar mucho los sonidos agudos, no suba

excesivamente el volumen del amplificador.

COMPROBACIÓN DE LOS ACCESORIOS

• Cables de altavoz (I) x

• Cables de altavoz (D) x

Accesorios del monitor de pantalla plana

• Soportes para el altavoz × 4

Para parte superior

derecha (TOP R)

Para parte superior

izquierda (TOP L)

Para parte inferior

derecha (BOTTOM R)

Para parte inferior

izquierda (BOTTOM L)

• Pernos de fijación del altavoz

(M5 x 10 mm: negro) × 16

• Manual de instrucciones (este documento) × 1

Instalación

• Si experimentara alguna dificultad con la instalación,

consulte a su distribuidor.

• Pioneer no se responsabiliza de ningún daño que

pudiera derivarse de una instalación incorrecta, un

uso inadecuado, la realización de modificaciones o

catástrofes naturales.

Español

INSTALACIÓN EN EL MONITOR DE PANTALLA PLANA

Altavoz

Abrazadera para cables*

Cable de altavoz*

*: Accesorios del monitor de pantalla plana

Perno de fijación

del altavoz

(M5 x 10 mm)

Perno de fijación

del altavoz

(M5 x 10 mm)

Soporte para el altavoz

(para parte superio

izquierda)

Soporte para el altavoz

(para parte superior

derecha)

Soporte para el altavoz

(para parte inferior

derecha)

Soporte para el altavoz

(para parte inferior

izquierda)

Perno de fijación

del altavoz

(M5 x 10 mm)

Perno de fijación

del altavoz

(M5 x 10 mm)

Perno de fijación

del altavoz (M5 x 10 mm)

Perno de fijación

del altavoz (M5 x 10 mm)

Perno de fijación

del altavoz

(M5 x 10 mm)

Perno de fijación

del altavoz

(M5 x 10 mm)

Monitor de pantalla plana con el altavoz instalado

Si se utiliza el soporte de mesa:

NOTA:

Antes de instalar el altavoz, acople al monitor de pantalla plana el soporte de mesa de la serie KRP-TS01 (u otro soporte para

monitores de pantalla plana).

1. Cómo montar los soportes para los altavoces en los altavoces.

Hay soportes superiores e inferiores para el altavoz de la derecha y para el de la izquierda. Utilice los pernos suministrados

para montar los soportes adecuados en la parte superior e inferior de la cara posterior de los altavoces.

(Seguidamente se indica cómo montar el soporte del lado derecho; para montar el del lado izquierdo, siga el mismo

procedimiento.)

Soporte para el altavoz

(para parte inferior derecha)

Soporte para el

altavoz (para parte

superior derecha

)

Coloque el altavoz de

modo que sus terminales

(parte inferior) estén

mirando hacia usted.

Soporte para el

altavoz (para parte

inferior derecha)

Agujeros roscados

Soporte para el altavoz

(para parte superior derecha

)

Español

2. Atornille uno de los pernos

suministrados en el agujero de

montaje del altavoz (el más bajo de

los dos) situado en la parte superior

de la cara posterior del monitor de

pantalla plana.

No lo apriete al máximo todavía. Déjelo algo flojo, de

modo que queden unos 5 mm para atornillar.

5 mm

Agujero para

el montaje

del altavoz

Dejar un espacio de unos 5 mm

Parte superior del

monitor de pantalla plana

Parte superior de la

cara posterior del

monitor de pantalla

plana.

3. Cuelgue el soporte para el altavoz

en el perno que ha atornillado en la

parte superior. Para ello, deslice la

parte más ancha por encima de él y

después baje el altavoz y encájelo en

la ranura; atornille provisionalmente

el perno inferior.

Después de haber pasado por encima del perno la parte

más ancha del agujero del soporte para el altavoz (parte

superior), baje el altavoz, de modo que descanse sobre

él.

Utilice el perno

suministrado para fijar

provisionalmente en el

monitor de pantalla

plana el soporte para la

parte inferior del

altavoz (agujero en la

parte inferior).

Después de haber

pasado por encima

del perno la parte

más ancha del

agujero, baje el

altavoz.

4. Ajuste la posición del altavoz y a

continuación asegure firmemente los

pernos superior e inferior.

5. Apriete los dos pernos, en la parte

superior e inferior de cada altavoz

(un total de cuatro pernos). De este

modo fijará los altavoces al monitor

de pantalla plana.

6. Pase el cable de altavoz suministrado

entre el altavoz y el monitor de

pantalla plana (por debajo del

soporte para el altavoz) desde abajo.

7. Conecte los cables de altavoz al

altavoz (consulte la página siguiente).

8. Introduzca el cable por la ranura del

altavoz.

Cable de altavoz

Terminal

de altavoz

Introducir por

la ranura

9. Conecte el otro extremo de los cables

de altavoz a la parte posterior del

monitor de pantalla plana (consulte

la página siguiente).

Español

Cómo realizar la conexión de los cables del altavoz

(altavoz)

Presione la palanca e inserte el extremo

del cable. Al soltar la palanca, la misma

sujeta el cable de altavoz. Presione la

palanca al extraer el cable.

Cómo realizar la conexión de los cables

del altavoz (monitor de pantalla plana)

Inserte el conector del cable del altavoz

correctamente en el terminal del altavoz

de la pantalla. Para extraer el cable del

altavoz, pulse la palanca y extráigalo.

Precaución

• Antes de conectar los altavoces al monitor de pantalla

plana, desenchufe la pantalla de la toma de corriente.

Conectar el cable de altavoz con el cable de alimentación

enchufado puede causar un fallo de funcionamiento o

dañar la pantalla si un hilo desnudo del cable toca otro

equipo. Enchufe el cable de alimentación después de

conectar los altavoces.

• Introduzca el cable del altavoz directamente en el

terminal. Si lo introduce formando un ángulo, la conexión

será defectuosa y no se oirá ningún sonido. En tal caso,

vuelva a introducir el cable.

Conecte los cables del altavoz

(monitor de pantalla plana)

Conecte el cable con conector rojo al terminal

R (derecha) y el cable con conector blanco al

terminal L (izquierda) del monitor de pantalla

plana.

Conecte el cable con línea gris a los

terminales



, y el cable negro a los

terminales



Conecte los cables del

altavoz (altavoz)

Negro

Línea gris

Negro



Rojo



Terminal de altavoz

Cable de altavoz

Terminal de altavoz

Blanco: L

Rojo: R

Palanca

• Si inserta el cable de altavoz demasiado,

tanto que el aislamiento toca el terminal

de altavoz, puede que no obtenga ningún

sonido. Insértelo de forma que pueda verse

el núcleo de cobre.

• Compruebe que los extremos de los

cables del altavoz estén conectados

firmemente a los terminales, tirando de los

cables ligeramente después de hacer las

conexiones. Conexiones flojas pueden interrumpir el

sonido o producir ruido.

• Si hay un cortocircuito en los cables

causado

por un hilo expuesto, puede que se aplique una carga

excesiva al monitor de pantalla plana, resultando en la

interrupción de la operación o fallo de funcionamiento.

• Conexiones incorrectas de los cables de altavoz a los

lados derecho o izquierdo de los terminales del monitor

de pantalla plana con respecto a la polaridad puede

resultar en efectos de sonido estéreo insuficientes,

produciendo sonidos de bajos de calidad inferior o una

imagen sonora inestable.

• No conecte ningún dispositivo a los terminales de altavoz

que no sea uno de los altavoces especificados.

• Aplicar excesiva fuerza al cable del altavoz podría

provocar fallos de conexión, interrupciones de sonido y/o

daños al conector.

Español

10. Cómo reunir y enrollar los cables

sobre sí mismos.

Siga los pasos que se indican a continuación para

colocar la abrazadera para cables (un accesorio del

monitor de pantalla plana).

1) Deslice un extremo de la abrazadera por el soporte

de la misma y reúna los cables de modo que éstos

queden sujetos por la abrazadera.

2) Presione las palancas de la abrazadera y, sin

soltarlas, introduzca el gancho en el orificio que

encontrará en la parte posterior del monitor de

pantalla plana.

3) Tire del extremo de la abrazadera para cerrarla.

4) Confirme que la abrazadera para cables queda

firmemente sujeta en el panel.

NOTA:

Al distribuir o reunir los cables, evite pellizcarlos o crear

puntos de presión.

Para extraer la banda de la abrazadera para cables, tire

de la lengüeta de liberación.

Para extraer la abrazadera para cables, mantenga

presionadas las palancas y extráigala del orificio.

Lengüeta

Palanca

NOTA:

Cuanto más tiempo haga que se haya instalado una

abrazadera, más probabilidades habrá de que la misma se

deteriore. Una abrazadera antigua se dañará con mayor

facilidad al extraerla y es posible que no se pueda utilizar

de nuevo.



Parte posterior del monitor de pantalla plana

Cable de altavoz

Abrazadera para cables

Si el televisor se instala en la unidad para colgar de la pared:

NOTA:

Primero disponga de forma horizontal el monitor de pantalla

plana sobre una sábana suave, etc. Después, coloque los

altavoces.

1. Coloque los altavoces en el monitor

de pantalla plana (consulte los

procedimientos 1 a 10 en las páginas

39 a 42).

Conecte los otros cables y el cable de alimentación al

monitor de pantalla plana.

2. Coloque el monitor de pantalla plana

en los accesorios de montaje de la

unidad para colgar de la pared.

Para detalles al respecto, consulte el manual de

instrucciones facilitado con la unidad para colgar de la

pared.

Precaución

No desplace el monitor de pantalla plana sujetándolo por

los altavoces o los soportes para los altavoces, ya que

usted podría lastimarse o los soportes podrían resultar

dañados. Cuando desplace el monitor de pantalla plana,

sujételo por la parte superior y por las asas.

Español

ESPECIFICACIONES

Caja del altavoz

........................................Tipo reflejo de bajos

Altavoces usados (sistema de dos vías):

Woofer (para los sonidos graves)

..................................................

Tipo cónico 4,8 cm × 13 cm

Tweeter (para los sonidos agudos)

....................................................

Tipo semicúpula de 2,5 cm

Impedancia ..........................................................................

Ω

Gama de frecuencias

..................................

55 Hz a 30 000 Hz

Sensibilidad (1 m, 1 W)

...................................................

80 dB

Entrada permisible:

Entrada máxima

............................................................

18 W

Entrada nominal

............................................................

6 W

Frecuencia de cruce ........................................................

3 kHz

Dimensiones exteriores

..........................

105 (An) mm × 876 (Al) mm × 64 (Pr) mm

Peso:

Altavoz (una sola unidad)

...........................................

1,75 kg

Altavoces (dos) con soportes y pernos

......................

4,1 kg

Accesorios (para dos altavoces)

.........................................................

Soportes para el altavoz

Parte superior izquierda (TOP L) × 1

Parte inferior izquierda (BOTTOM L) × 1

Parte superior derecha (TOP R) × 1

Parte inferior derecha (BOTTOM R) × 1

.............

Pernos de fijación del altavoz (M5 × 10 mm) × 16

.................

Manual de instrucciones (este documento) × 1

NOTA:

Las especificaciones y el diseño están sujetos a posibles

cambios sin previo aviso a efectos de mejorar el producto.

MANTENIMIENTO DE LA CAJA DEL ALTAVOZ

• Para quitar la suciedad y el polvo utilice un paño

abrillantador o un paño seco.

• Si la caja del altavoz está muy sucia, límpiela con un paño

humedecido con algún producto limpiador diluido con

agua. Después, seque la superficie con un paño seco. No

utilice ceras ni productos limpiadores para muebles, ya

que dañarían la superficie de la caja del altavoz.

• Nunca utilice diluyentes, bencinas, rociadores de

insecticidas ni otros productos químicos sobre la caja del

altavoz o cerca de ella, ya que podrían correr la superficie.

• Si utiliza un paño químico, lea cuidadosamente las

instrucciones que acompañen al mismo.

Publicado por Pioneer Corporation.

中文

感謝惠購先鋒產品。

在使用該揚聲器系統之前，請通讀操作手冊，以獲知

如何使本揚聲器系統發揮最佳性能。閱讀完畢後，請

將其妥善保管以備日後參考。

注意

關於兼容性

本產品專為平面顯示器而設計。有關相容性的詳情，

請就近諮詢先鋒授權經銷商或服務中心。

關於安裝與固定

• 請勿以握住揚聲器或揚聲器固定裝置來移動平面顯

示器，

否則可能會導致人身傷害或固定裝置損壞。

若要移動平面顯示器，請以握住平面顯示器頂部及

其把手的方式搬動。

• 安裝揚聲器時，請勿使用附送螺絲以外的螺絲，否

則揚聲器可能會從本機脫開，甚至於掉落。

• 安裝揚聲器時，請將螺絲擰緊。

• 當揚聲器受到外部的影響時，請充分注意揚聲器的

處理，以免損壞護網和音箱。

• 在揚聲器附近放置

CRT

電腦屏幕或

CRT

監視器可

能會導致干擾或色彩失真。如果出現這種情況，請

使監視器遠離揚聲器。

• 不得將揚聲器固定到牆壁或天花板上。否則可能掉

落並造成傷害。

關於輸入端子

• 為防止因輸入過載而導致揚聲器系統損壞，請務必

遵循以下注意事項：

•

不得將揚聲器連接至除指定平面顯示器之外的任何

物體上。

否則可能導致損壞或火災。

• 改變連接或安裝方法時，務必先將連接設備的電源

關掉，並將電線插頭從牆壁上的插座中拔出。

• 使用音調控制功能來增強高音時，請勿將放大器音

量開得太大。

檢查配件

•

ඵᖑᏣഀ௦ጤȞѿ୐ȟ

•

ඵᖑᏣഀ௦ጤȞѢ୐ȟ

҂८ᡘұᏣޠߤӈ

• 揚聲器固定裝置

× 4

ѿ୐αР!

(TOP L)

ѿ୐ίР!

(BOTTOM L)

Ѣ୐αР!

(TOP R)

Ѣ୐ίР!

(BOTTOM R)

• 揚聲器固定螺絲

(

M5 x 10 mm

：黑色 )

× 16

• 操作手冊 ( 本分文件 )

× 1

安裝

• 如果安裝遇到困難，請與經銷商聯絡。

• 對於因安裝不當、使用不當、更改或自然災害

引起的損害，先鋒概不負責。

Аннотация для Акустика Pioneer KURO KRP-S02 в формате PDF

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

Philips FC7070

Hama MT25

Lacie LaCinema Premier

Citizen SDC-414II

Pioneer KURO KRP-S02: инструкция

Инструкция к Акустику Pioneer KURO KRP-S02

警告 注意

警告

注意

付属品の確認

取扱上の注意

フラットパネルディスプレイに取り付ける

仕様

キャビネットのお手入れのしかた

CAUTION

CHECKING THE ACCESSORIES

Installation

INSTALLATION ON THE FLAT PANEL DISPLAY

When using the table top stand:

When using the hung on wall unit:

CABINET MAINTENANCE

SPECIFICATIONS

ATTENTION

VÉRIFICATION DES ACCESSOIRES

Installation

INSTALLATION SUR LE MONITEUR À ÉCRAN PLAT

Si vous utilisez un pied de table :

En cas d’utilisation de l’unité d’installation murale :

SPECIFICATIONS

ENTRETIEN DU COFFRET

VORSICHT

PRüFEN DES ZUBEHöRS

Installation

INSTALLATION AM FLACHBILDSCHIRM

Bei Verwendung des Tischständers:

Bei Verwendung der Wandmontage-Einheit:

TECHNISCHE DATEN

PFLEGE DES GEHÄUSES

ATTENZIONE

CONTROLLO DEGLI ACCESSORI

Installazione

INSTALLAZIONE DEL DISPLAY FLAT-PANEL

Per l’uso del supporto di tavolo:

Per l’uso dell’unità da parete:

DATI TECNICI

MANUTENZIONE DELLA CASSA ESTERNA

LET OP

CONTROLEREN VAN DE ONDERDELEN

Installatie

INSTALLATIE OP DE FLAT PANEL DISPLAY

Indien de tafelbladstaander wordt gebruikt:

Indien de eenheid voor wandbevestiging wordt gebruikt:

TECHNISCHE GEGEVENS

ONDERHOUD VAN DE BEHUIZING

PRECAUCIÓN

COMPROBACIÓN DE LOS ACCESORIOS

Instalación

INSTALACIÓN EN EL MONITOR DE PANTALLA PLANA

Si se utiliza el soporte de mesa:

Si el televisor se instala en la unidad para colgar de la pared:

ESPECIFICACIONES

MANTENIMIENTO DE LA CAJA DEL ALTAVOZ

注意

檢查配件

安裝

Оглавление

Аннотация для Акустика Pioneer KURO KRP-S02 в формате PDF

Топ 10 инструкций

Другие инструкции

警告注意
