Pioneer KURO KRP-S02: 規格
規格: Pioneer KURO KRP-S02
49
中文
中文
規格
機殼................................低音反射型
所用揚聲器（兩路系統）：
低音喇叭（用於低音）
......
4.8 cm x 13 cm
圓型
高音喇叭（用於高音）
..........
2.5 cm
半球頂型
阻抗......................................
6
Ω
頻率範圍.....................
55 Hz
到
30 000 Hz
靈敏度（
1 m, 1 W
）
.......................
80 dB
容許輸入功率：
最大輸入功率 ...........................
18 W
額定輸入功率 ...........................
6 W
交叉頻率 ................................
3 kHz
外形尺寸
....
105
( 寬 )
mm x 876
( 高 )
mm x 64
( 深 )
mm
重量：
揚聲器（一個） ........................
1.75
kg
揚聲器（一對），附固定裝置及螺絲 .......
4.1
kg
附件 ( 二個揚聲器 )
..............................揚聲器固定裝置
左側上方（
TOP L
）
×
1
左側下方（
BOTTOM L
）
×
1
右側上方（
TOP R
）
×
1
右側下方（
BOTTOM R
）
×
1
............揚聲器固定螺絲
(M5 × 10 mm) × 16
.................... 操作手冊 ( 本分文件 )
× 1
注意：
因產品改進，規格和設計若有變更，恕不另行通知。
機殼維護
• 使用拋光布或乾布來擦拭灰塵和污垢。
• 當機殼很髒時，用軟布蘸取經水稀釋後的清潔劑進
行擦拭，然後再用乾布擦淨。請勿使用家具蠟或清
潔劑。否則會損壞機殼表面。
• 切勿對機殼或在機殼附近使用稀釋劑，苯，殺蟲劑
以及其它化學製品，因為它們會腐蝕本機表面。
• 當使用含化學製品的拭布時，請仔細閱讀該拭布的
注意事項。
日本先鋒公司出版。
版權
©2008
日本先鋒公司。
版權所有。
Pyccкий
50
Установка
• Проконсультируйтесь с вашим дилером в случае
трудностей при установке.
• Pioneer не несет ответственности за любые
повреждения, возникшие по причине ненадлежащей
установки, ненадлежащего использования,
модификации или стихийных бедствий.
Спасибо за покупку продукта Pioneer.
Пожалуйста прочтите данные инструкции по эксплуатации
перед использованием вашей акустической системы, так
чтобы использовать ее самым оптимальным образом. После
того как вы прочли инструкции, положите их в надежное
место для дальнейших справок.
ВНИМАНИЕ
Информация о совместимости
Этот продукт сконструирован исключительно для
использования с дисплеем с плоской панелью.
Для дополнительной информации по совместимости,
пожалуйста проконсультируйтесь с ближайщим
лицензированным дилером Pioneer или сервисным центром.
Об установке и настройке
• Не перемещайте дисплей с плоской панелью, держась за
эти громкоговорители или держатели громкоговорителей.
Это может привести к физическим повреждениям или
повреждению держателей. При перемещении дисплея с
плоской панелью держитесь за его верхнюю часть и за
ручки.
• При установке громкоговорителя не используйте какие-
либо винты, кроме тех, которые имеются в комплекте, в
противном случае громкоговоритель может отделиться от
основного корпуса и упасть.
• При установке громкоговорителя крепко завинтите винты.
• Пожалуйста обращайтесь с громкоговорителем с
надлежащей заботой, так как защитная сетка и корпус
могут повредиться или разбиться при сильном внешнем
воздействии.
• При расположении компьютерного экрана CRT или
монитора CRT возле громоговорителя могут возникнуть
помехи или искажение цветов. В таких случаях отодвиньте
монитор от громкоговорителя.
• Не прикрепляйте эти громкоговорители к стене или
потолку. Они могут упасть и причинить физические
повреждения.
Информация о входе
• Для предотвращения повреждений акустической системы
от перегрузки входа пожалуйста соблюдайте следующие
меры предосторожности:
• Не подключайте эти громкоговорители к какому-либо
устройству, кроме указанного дисплея с плоской панелью.
Это может привести к повреждению или пожару.
• Удостоверьтесь, что подключенные устройства отключены
и заранее выньте кабель питания из стенной розетки при
смене соединения или метода установки.
• При использовании функции контролирования звука,
чтобы очень усилить высокие звуковые частоты не
чрезмерно завышайте громкость усилителя.
ПРОВЕРКА АКСЕССУАРОВ
• Кабели
громкоговорителей (Л) x 1
• Кабели
громкоговорителей (П) x 1
Аксессуары дисплея с плоской панелью
• Держатели громкоговорителей × 4
Для верхнего
правого (TOP R)
Для нижнего левого
(BOTTOM L)
Для нижнего правого
(BOTTOM R)
Для верхнего
левого (TOP L)
• Винты для установки громкоговорителей
(M5 × 10 мм: Черного цвета) × 16
• Инструкции по эксплуатации (этот документ) × 1
51
Pyccкий
Py
ccкий

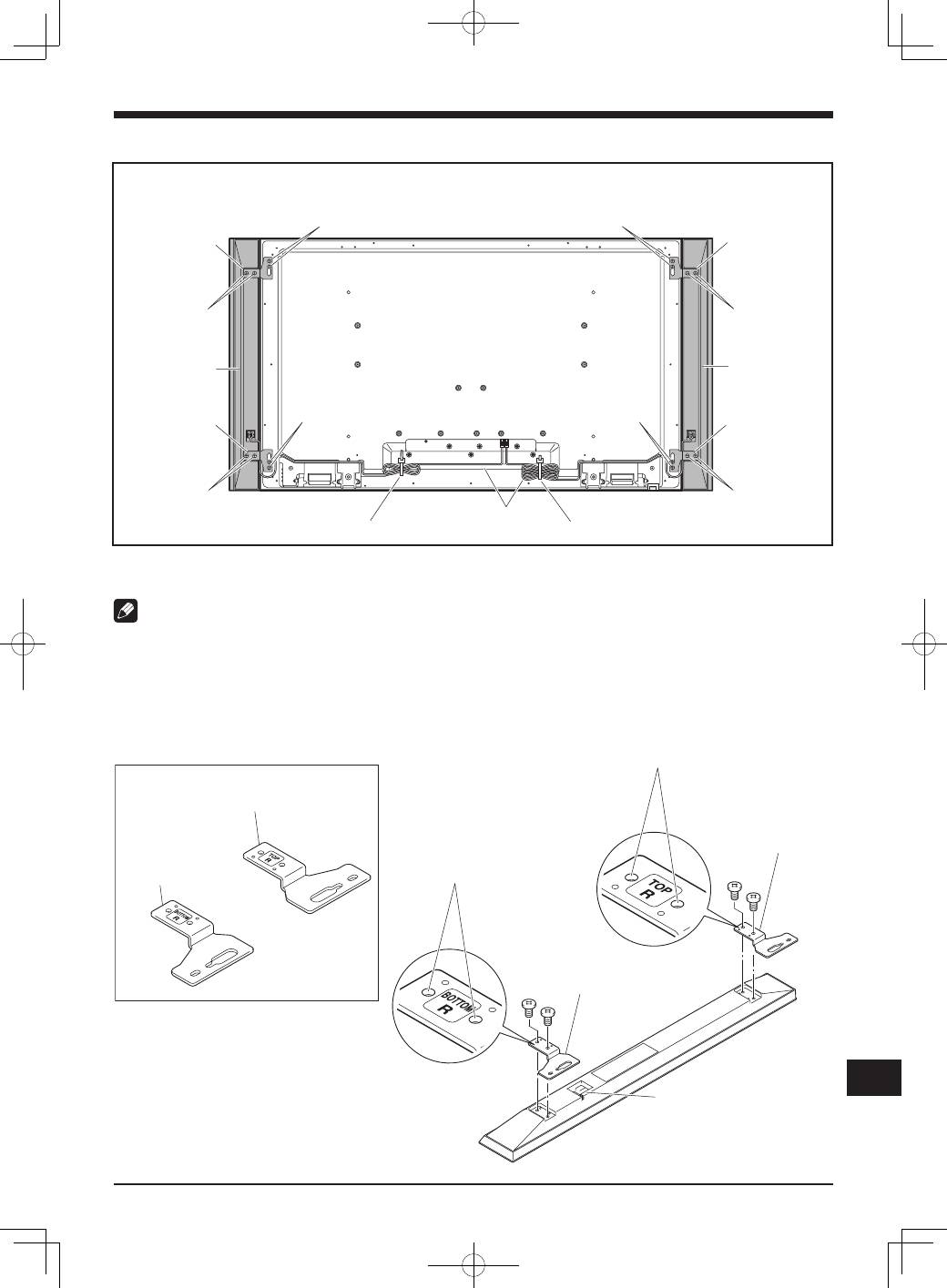

УСТАНОВКА НА ДИСПЛЕЙ С ПЛОСКОЙ ПАНЕЛЬЮ
Дисплей с плоской панелью с установленным громкоговорителем
Громкоговоритель
Громкоговоритель
Держатель
громкоговорителя
(Для верхнего
левого)
Держатель
громкоговорителя
(Для нижнего
левого)
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей (M5 × 10 мм)
Винты для установки
громкоговорителей (M5 × 10 мм)
Винты для установки
громкоговорителей (M5 × 10 мм)
Винты для установки
громкоговорителей (M5 × 10 мм)
Кабельный зажим*
Кабельный зажим*
Кабель громкоговорителя*
*: Аксессуары дисплея с плоской панелью
Держатель
громкоговорителя
(Для верхнего
правого)
Держатель
громкоговорителя
(Для нижнего
правого)
При использовании подставки-столика:
ВНИМАНИЕ:
До того как крепить громкоговоритель, пожалуйста, прикрепите столик-подставку модели KRP-TS01 (или другой столик-
подставку дисплея с плоской панелью) к дисплею с плоской панелью.
1. Прикрепление держателей громкоговорителей к громкоговорителям.
Есть верхние и нижние держатели громкоговорителей, как для левого, так и для правого громкоговорителя. Прикрепите
соответствующие держатели к верху и низу на оборотной стороне громкоговорителей при использовании имеющихся в
комплекте винтов.
(Здесь показано прикрепление держателя справа. С левой стороны он крепится тем же образом.)
Держатель
громкоговорителя
(Для нижнего правого)
Держатель громкоговорителя
(Для нижнего правого)
Расположите
громкоговоритель так, чтобы
его терминалы (в нижней
части) были направлены в
вашу сторону.
Держатель громкоговорителя
(Для верхнего правого)
Держатель
громкоговорителя
(Для верхнего правого)
Винтовые отверстия
Винтовые отверстия
Pyccкий
52
2. Завинтите имеющийся в комплекте
винт в установочное отверстие
громкоговорителя (нижнее из двух)
сверху, на задней части дисплея с
плоской панелью.
Пока не слишком крепко затягивайте его. Оставьте его
незатянутым, приблизительно на 5 мм для затяжки.
5 мм
Верхняя, задняя часть
дисплея с плоской
панелью
Верхняя часть дисплея с
плоской панелью
Отверстие для установки
громкоговорителя
Оставьте расстояние
приблизительно в 5 мм
3. Повесьте держатель
громкоговорителя на винт, который
вы установили наверху, продев
его через широкую часть и опустив
его в щель; временно завинтите
нижний винт.
Продев широкую часть отверстия держателя
громкоговорителя (верх) через винт, опустите
громкоговоритель.
Временно закрепите
нижний держатель
громкоговорителя на
дисплей с плоской
панелью при помощи
имеющегося в комплекте
винта (одно место внизу).
Продев широкую
часть отверстия
через винт, опустите
громкоговоритель.
4. Настройте положение
громкоговорителя и затем плотно
завинтите верхние и нижние винты.
5. Завинтите два винта, наверху и
внизу каждого громкоговорителя
(всего четыре винта), таким образом
прикрепив громкоговорители к
дисплею с плоской панелью.
6. Снизу проведите имеющийся в
комплекте кабель громкоговорителя
между громкоговорителем и
дисплеем с плоской панелью (внизу
держателя громкоговорителя).
7. Соедините кабели громкоговорителя
с громкоговорителем (смотрите
следующую страницу).
8. Вставьте кабель в паз на
громкоговорителе.
Терминал
громкоговорителя
Помещение в паз
Кабель
громкоговорителя
9. Соедините обратный конец
кабелей громкоговорителей с
задней частью дисплея с плоской
панелью (смотрите следующую
страницу).
53
Pyccкий
Py
ccкий

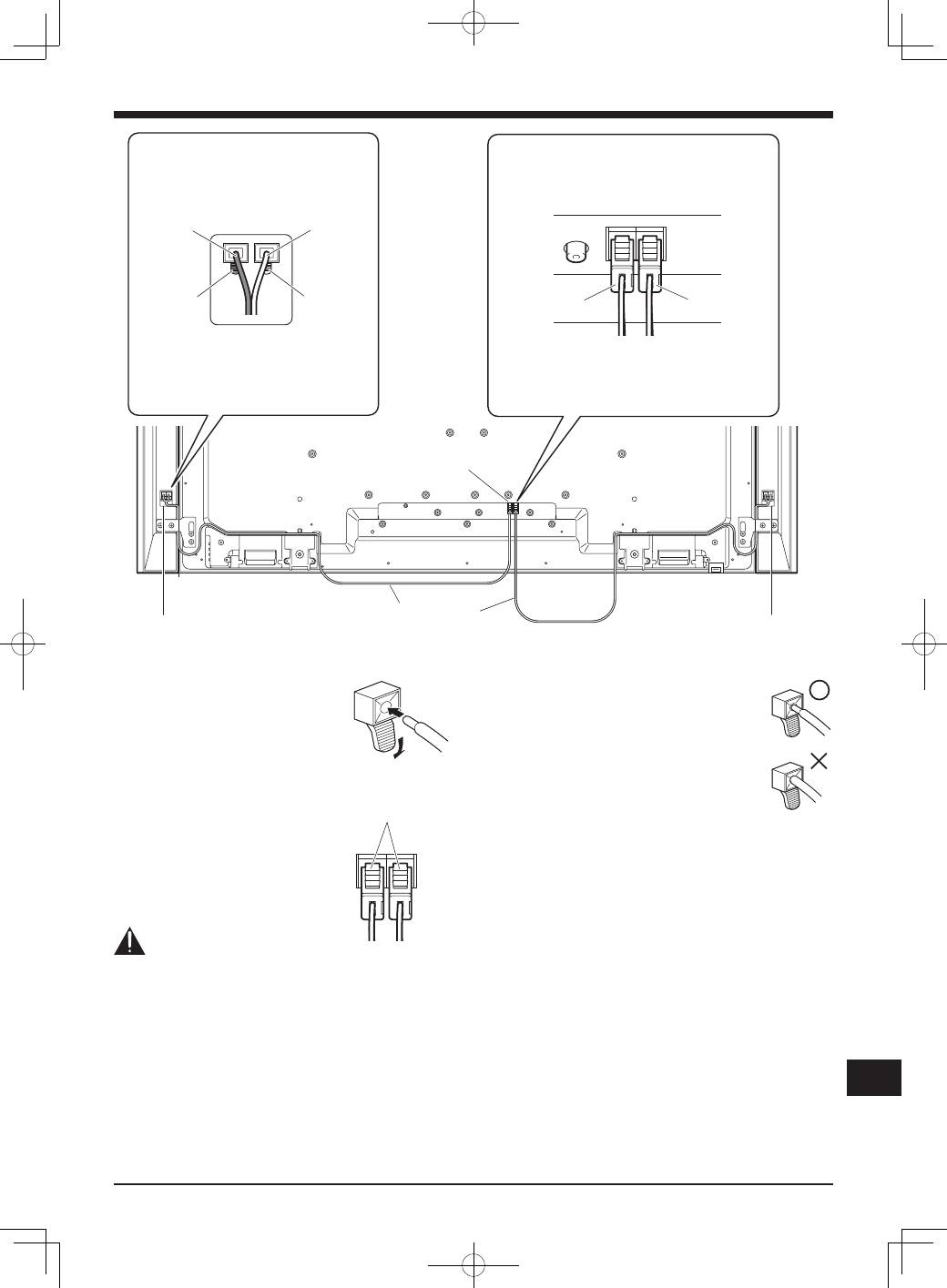

Подключите кабели
громкоговорителей
(дисплей с плоской панелью)
Подсоедините кабель с красным штекером к R
(правому) разъему, а кабель с белым штекером
к L (левому) разъему дисплея с плоской
панелью.
Подключите серый кабель с полосой к
разъему, а черный кабель к
разъемам.
Черный
Серый с
полосой
Черный
Красный
Терминал громкоговорителя
Терминал громкоговорителя
Кабель громкоговорителя
Терминал громкоговорителя
Подключите кабели
громкоговорителей
(громкоговоритель)
Белый: L
Красный: R
Как подключить кабели громкоговорителей
(громкоговоритель)
Нажмите на прижимной рычаг и вставьте
конец кабеля. Когда вы отпустите
прижимной рычаг, он зажимает кабель
громкоговорителя. Извлекая кабель,
нажмите и удерживайте прижимной
рычаг.
Как подключить кабели громкоговорителей
(дисплей с плоской панелью)
Плотно вставьте кабель
громкоговорителя в разъем
громкоговорителя дисплея. Чтобы
вытащить кабель громкоговорителя,
нажмите на прижимной рычаг, затем
вытащите кабель.
Внимание
• Перед подключением громкоговорителей к дисплею
с плоской панелью, отключите дисплей от сети.
Подключение кабеля громкоговорителей в то время,
когда включен в сеть сетевой кабель, может привести
к неисправности или повреждению дисплея, в случае,
если неизолированные провода кабеля коснуться другого
оборудования. После подключения громкоговорителей
подключите сетевой кабель в сеть.
• Вставьте кабель громкоговорителя в терминал прямо.
Вставка его под углом даст в результате неправильное
соединение, и из громкоговорителя не будет выходить
звук. При отсутствии звука из громкоговорителя, вставьте
кабель заново.
• Если вы вставите кабель громкоговорителя
слишком глубоко, так, что изоляция коснется
разъема громкоговорителя, возможно, что
звука не будет. Вставьте его в разъем таким
образом, чтобы был виден медный провод.
• Проследите за тем, чтобы концы кабелей
громкоговорителей были надежно
подсоединены к разъемам, слегка потянув за
кабель после того, как он будет подключен.
Ненадежное соединение может привести к выпадению
звука или помехам.
• При коротком замыкании
+
и
*
кабелей из-за того,
что проводящий провод был оголен, дисплей с плоской
панелью будет подвержен излишней нагрузке, что может
привести к перебоям в работе или неисправности.
• Неправильное подсоединение кабеля громкоговорителя
к левым или правым разъемам дисплея с плоской
панелью относительно полярности, может привести
к недостаточным стерео звуковым эффектам, с
неудовлетворительному звучанию низких частот или
нестабильному звуковому образу.
• Не подключайте к разъемам громкоговорителей никаких
других устройств кроме указанных громкоговорителей.
• Чрезмерное усилие, прилагаемое к кабелю
громкоговорителя, может привести к неисправности
подсоединения, пропаданию звука и/или повреждению
штекера.
Прижимной рычаг
Pyccкий
54

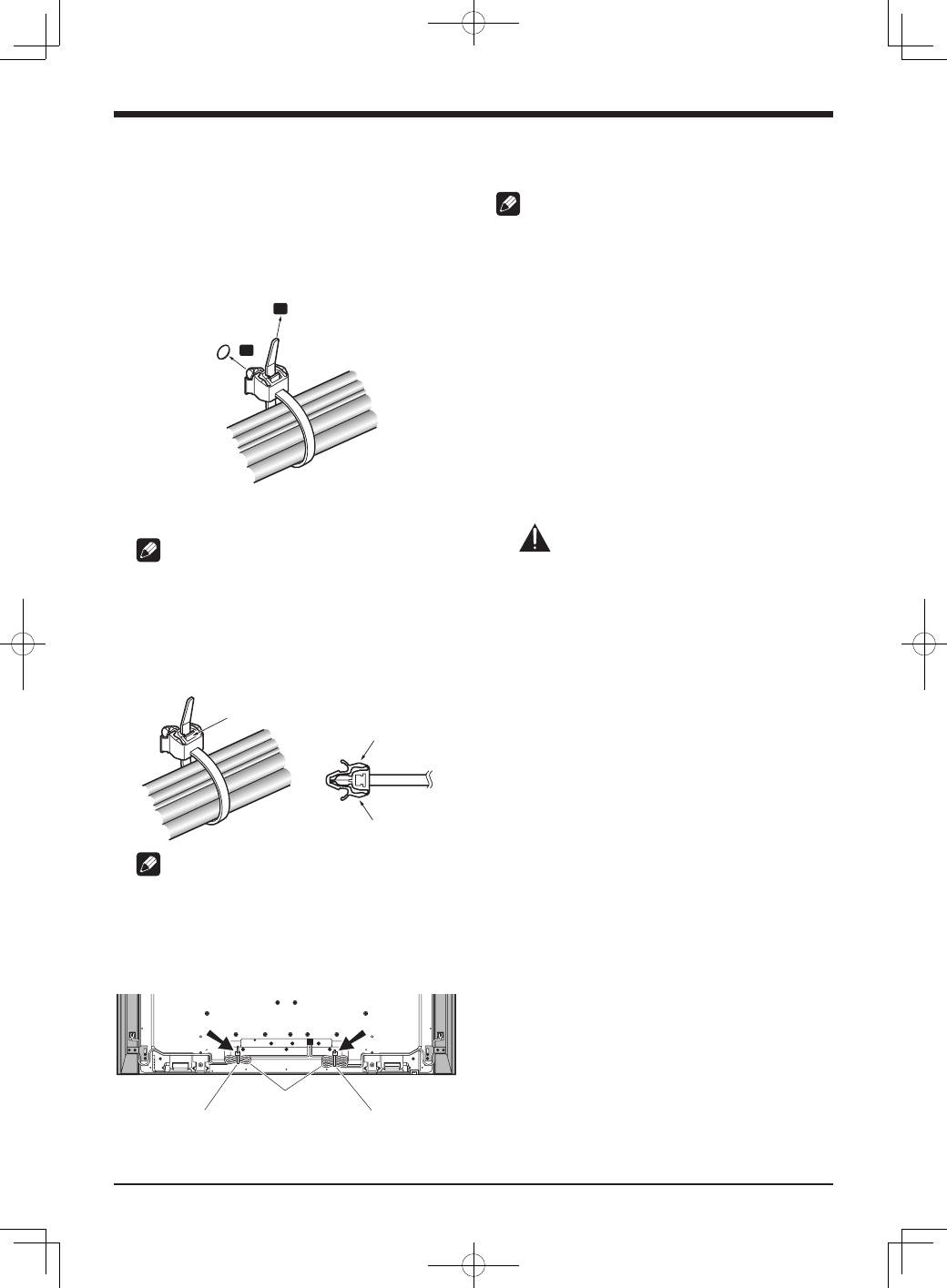

10.
Связывание кабелей.
Для крепления кабельного зажима, аксессуара дисплея с
плоской панелью выполните нижеследующие действия.
1) Проденьте ленту зажима через держатель и свяжите
кабель(и) в кабельном зажиме.
2) Протолкните и удерживайте рычажки, затем вставьте
крючок в соответствующее отверстие на задней
части дисплея с плоской панелью.
3) Вытяните ленту зажима вверх для защелкивания.
1
2
4) Удостоверьтесь, что кабельный зажим прочно
зафиксирован на панели.
ВНИМАНИЕ:
Избегайте сдавливания или создания точек давления при
прокладке или связывании кабелей.
Чтобы снять ленту зажима, вытяните и удерживайте
защелку для освобождения.
Чтобы снять кабельный зажим, нажмите и удерживайте
рычажки, затем вытащите их из отверстия.
Защелка
Рычажок
Рычажок
ВНИМАНИЕ:
Чем дольше установлен на месте зажим, тем больше
вероятность его износа. Более старый зажим легче
повреждается при снятии и может быть непригоден для
повторного использования.
Кабельный зажим
Кабельный зажим
Задняя часть дисплея с плоской панелью
Кабель громкоговорителя
При использовании настенного устройства:
ВНИМАНИЕ:
Сначала поставьте дисплей с плоской панелью на мягкую
поверхность и т.д., затем прикрепите громкоговорители.
1. Прикрепите громкоговорители
к дисплею с плоской панелью
(смотрите пункты 1 до 10 на
страницах 50 до 54).
Подсоедините другие кабели и кабель питания к дисплею
с плоской панелью.
2. Расположите дисплей с плоской
панелью на фитинги для крепления
настенного устройства.
Для подробной информации смотрите инструкции по
эксплуатации, которые поступили вместе с настенным
устройством.
Внимание
Не перемещайте дисплей с плоской панелью, держась за
эти громкоговорители или держатели громкоговорителей.
Это может привести к физическим повреждениям или
повреждению держателей. При перемещении дисплея с
плоской панелью держитесь за его верхнюю часть и за
ручки.
55
Pyccкий
Py
ccкий
СПЕЦИФИКАЦИИ
Корпус. .............С фронтальным излучением звуковой волны
Используемые громкоговорители (двухканальная система):
Вуфер (для низкочастотных звуков)
............................................... 4,8 см × 13 см конусообразный
Твитер (для высокачастотных звуков)
.................................................... 2,5 см полукупольного типа
Сопротивление ....................................................................6 Ом
Диапазон частот. ..................................... от 55 Гц до 30 000 Гц
Чувствительность (1 м, 1 ватт) .............................. 80 децибел
Допустимая мощность:
Максимальная мощность ............................................18 ватт
Номинальная потребляемая мощность ..................... 6 ватт
Частота разделения каналов ..............................................3 кГц
Наружные размеры ...... 105 мм (Ш) × 876 мм (В) × 64 мм (Г)
Вес:
Громкоговоритель (одна штука) ..................................1,75 kg
Громкоговорители (пара) с держателями и винтами ...4,1 kg
Аксессуары (для двух громкоговорителей)
................................................Держатели громкоговорителей
для верхнего левого (TOP L) × 1
для нижнего левого (BOTTOM L) × 1
для верхнего правого (TOP R) × 1
для нижнего правого (BOTTOM R) × 1
............................. Винты для установки громкоговорителей
(M5 × 10 мм)
×
16
...............Инструкции по эксплуатации (этот документ)
×
1
ВНИМАНИЕ:
Спецификации и конструкции могут быть модифицированы
без предупреждения, вследствие усовершенствований.
УХОД ЗА КОРПУСОМ
• Используйте ткань для полировки или сухую ткань для
стирания пыли и грязи.
• Когда корпус очень грязный, протрите его мягкой тканью,
смоченной водорастворимым очистителем, затем вновь
протрите сухой тканью. Не используйте полироль для
мебели или очистители. Они могут повредить поверхность
корпуса.
• Никогда не используйте растворители, бензин, спреи и
другие химикаты на поверхности или вблизи корпусов, так
как они повредят поверхность.
• При использовании химической ткани, внимательно
прочитайте меры предосторожности для химической
ткани.

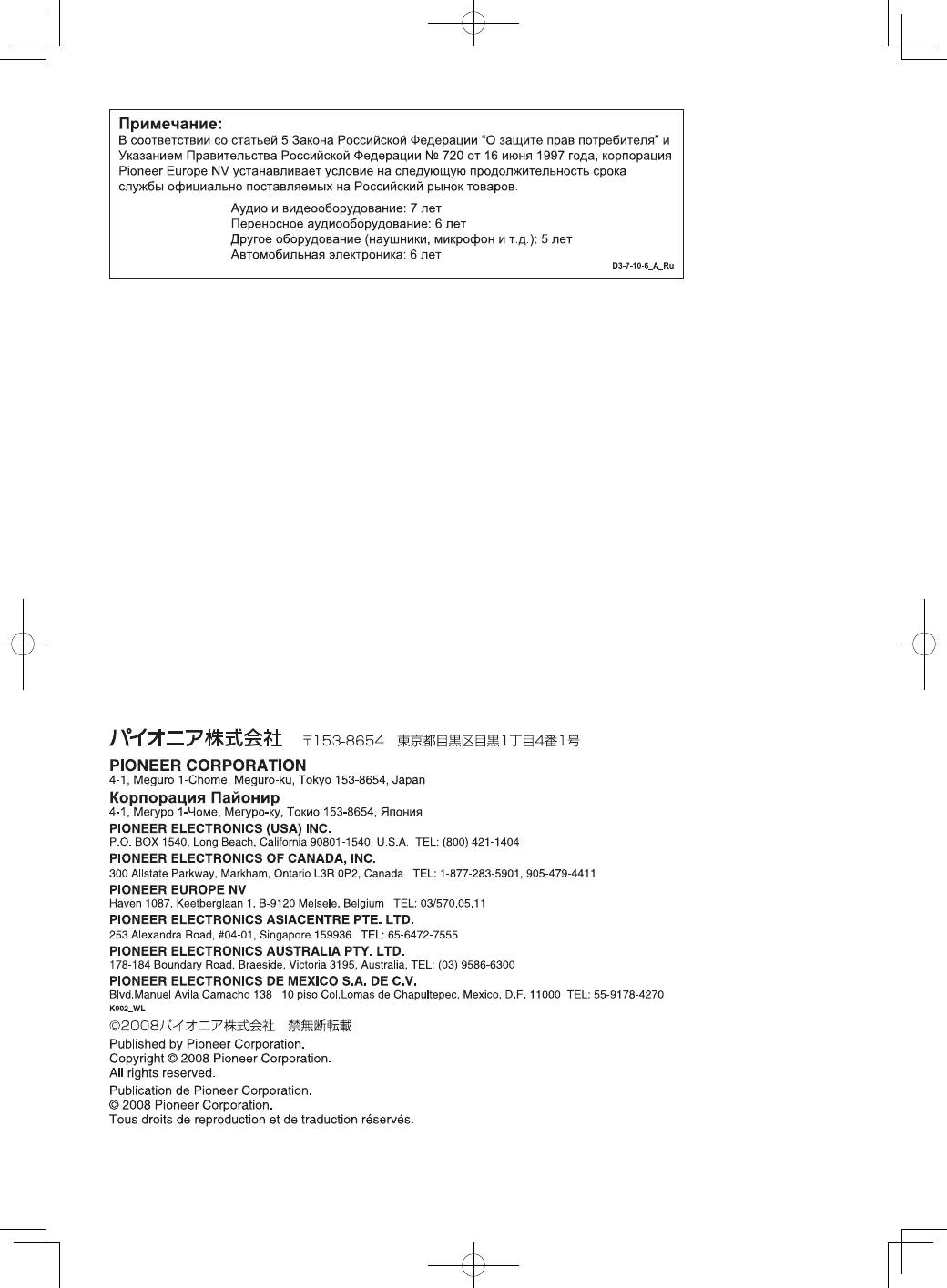

Издано Pioneer Corporation.
© Pioneer Corporation, 2008.
Все права защищены.
<SRD1372-B>
Printed in China
Imprimé en Chine
