中文
46
2.
以正確方向將揚聲器安裝到固定裝置上。
‧ 切勿裝反揚聲器。
為使圖示清楚，圖中
並未顯示桌上支架。
將揚聲器背面溝槽插入
揚聲器固定裝置中。
‧ 從底部斜向插入揚聲器。
‧ 碰觸到揚聲器固定裝置時，即將揚聲器擺直。
揚聲器前方
保護膜
附有襯墊條的一側應朝上。
������
備註：
以相反順序進行上述步驟，即可拆除揚聲器。
注意
‧ 避免揚聲器及桌上支架互相碰撞而受損，在確認位置時，請先將揚聲器安裝在固定裝置上。因為您很可能碰撞
到桌上支架，請使用包覆揚聲器的保護膜來隔開揚聲器與支架。
‧ 當揚聲器固定裝置無法與揚聲器後方溝槽吻合時，請調整揚聲器固定裝置的角度。
3.
使用隨附的螺絲從背後鎖緊（三個位置）。
‧ 依照圖中所示的
➀
、
➁
、
➂
順序鎖緊三顆螺絲。
�
�
�
揚聲器固定螺絲
������������
注意
移動平面電視時請勿持握固定裝置，否則將
可能導致人身傷害或使平面電視受損。
揚聲器固定裝置底部表面的螺絲孔，僅適
用於平面電視的壁掛裝置。以支架安裝平
面電視時，將不需用到。
備註：
若在揚聲器安裝後，需要調整揚聲器的垂直或
水平位置，請先旋鬆揚聲器固定螺絲，再行調
整至適當位置，然後鎖緊螺絲。
47
中文
中文
4.
將隨附的揚聲器連接線接至揚聲器上。
‧ 請正確地依照揚聲器端子的極性來接上連接線，
連接線（灰色）應接到
端子（紅色）
，
連
接線（黑色）應接到
端子（黑色）。
5.
將揚聲器連接線的另一端連接至平面電
視的後方。
‧ 請正確依照平面電視揚聲器端子的極性接上連接
線，
例如
連接線（灰色）應接到
端子（紅色）
；
連接線（黑色）應接到
端子（黑色）。
備註：
‧ 拉動拉柄，插入連接線。
‧ 當您鬆開拉柄時，拉柄會自動夾
住揚聲器連接線。
注意
‧ 在變更配線或擺設方法前，請務必關閉連線的裝置，
並從插座上拔除電源線。
‧ 如果您將揚聲器連接線插入過深，因
而使絕緣部碰到揚聲器端子，反而可
能導致無音效。
插入連接線時，請保
持看得到銅線的深度。
‧ 在連線後，請輕拉連接線，檢查揚聲
器連接線是否牢固地連接到端子處。
如果連接過鬆，將可能導致音效接收
不穩定或出現雜音。
灰色
紅色
黑色
紅色
灰色
黑色
黑色
灰色
黑色
�
紅色
�
揚聲器端子
揚聲器端子
揚聲器端子
揚聲器連接線
為使圖示清楚，圖中並未顯示桌上支架。
‧ 若因引線外露致使
與
連接線短路，將可能造
成平面電視的嚴重負載，導致操作中斷或故障。
‧ 揚聲器連接線若未依正確極性插入平面電視左、右
端子時，將可能導致立體聲音訊強度不足，造成重
低音品質不佳，或音效不穩。
‧ 綑紮連接線時，請勿用力拉扯。
中文
48

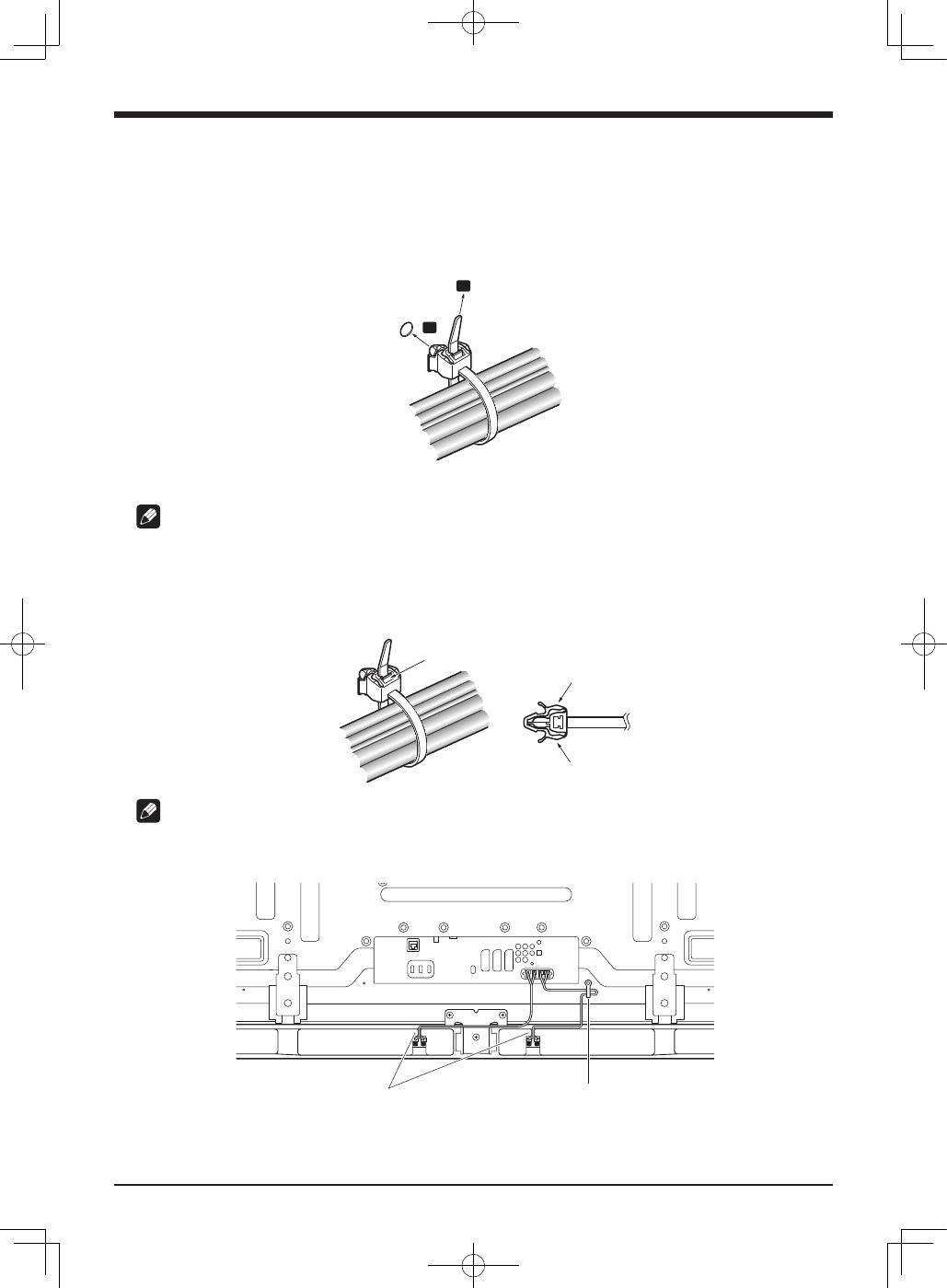

6.
將連接線裝入揚聲器溝槽中。
7.
綑紮連接線。
請透過下列步驟安裝紮線扣。
1)
將壓條穿過固定座，並綑紮於扎線扣的連接線。
2)
扣上扎線扣，然後將扎線扣裝至平面電視背面的正確洞孔中。
3)
拉緊壓條以固定。
�
�
4)
確認扎線扣是否確實安裝在面板上。
備註：
整理或綑紮連接線時，請勿過度擠壓連接線。
若要解開壓條，請鬆開卡筍。
若要取下扎線扣，請壓住固定片，然後從孔中拉出。
卡筍
固定片
固定片
備註：
扎線扣材質可能隨時間經過而變質， 解開後可能造成損壞且無法重新使用。
平面電視後方
紮線扣
將連接線裝入揚聲器溝槽中。
