Før rengjøring og vedlikehold av maski-

nen, skifte av deler eller omstilling til an-

nen funksjon skal maskinen stoppes og

tenningsnøkkelen tas ut.



Ved arbeid på det elektriske anlegget

skal batteriet kobles fra.

–

Reparasjoner skal kun utføres på god-

kjente serviceverksteder eller av fagfolk

som er kjent med alle sikkerhetsforskrif-

tene.

–

Kommersielt brukte maskiner som bru-

kes på ulike steder skal sikkerhetskon-

trolleres i samsvar med VDE 0701.

–

Skal kun brukes med feievalser/side-

børster som levert med maskinen, eller

som er beskrevet i bruksanvisningen.

Bruk av andre feievalser/sidebørster

kan påvirke sikkerheten.

–

Batteriet som er montert i batteriet er

vedlikeholdsfritt.

Forsiktig!

Fare for skade! Rengjøring av maskinen

må ikke skje med vannslange eller høy-

trykksvasker (fare for kortslutning eller an-

dre skader).

Det må ikke brukes aggressive eller sku-

rende rengjøringsmidler.



Fare

Fare for skader! Benytt støvbeskyttelses-

maske og beskyttelsesbriller.



Åpne dekselet på maskinen.



Blås den ut med trykkluft.



Rengjør maskinen med en fuktig klut og

mild rengjøringsblanding.



Lukk maskinhetten.



Rengjør maskinen med en fuktig klut og

mild rengjøringsblanding.

Inspeksjons-sjekklisten skal følges!

Merk:

Driftstimetelleren angir tidspunktet

for vedlikeholdsintervallene.

Merk:

 Alle service- og vedlikeholdsarbei-

der må, når kunden forestår vedlikehold,

utføres av kvalifiserte fagfolk. Ved behov

kan man til enhver tid ta kontakt med en

Kärcher-forhandler.

Merk:

 Beskrivelse av dette er å finne i ka-

pittelet Vedlikeholdsarbeid.

Daglig vedlikehold:



Kontroller oljenivå.



Kontroller dekktrykket.



Kontroller nivået av hydraulikkoljen.



Kontroller funksjonen til alle betjenings-

elementer.



Kontroller at setekontaktbryter funge-

rer.

Ukentlig vedlikehold:



Kontroller gassledninger.



Kontroller luftfilteret.



Kontroller at bevegelige deler lar seg

lett bevege.



Kontroller innstilling for og slitasje på

tetningslister i feieområdet.



Kontroller støvfilteret og rens eventuelt

filterkassen.

Vedlikeholdsarbeider hver 100. driftstime:



Oljeskift (første gangs skift etter 20

driftstimer).



Kontroller tennpluggene.



Kontroller drivremmenes spenning, sli-

tasje og funksjon (kileremmer og run-

dremmer).



Rengjør luftfilter.

Vedlikehold etter slitasje:



Skift tetningslister.



Skift feievalsen.



Skift sidekostene.

Merk:

 For at garantikrav skal aksepteres,

må alle service- og vedlikeholdsarbeider

utføres av autorisert Kärcher-kundeservice

i løpet av garantitiden.

Vedlikehold etter 20 driftstimer:



Utfør første inspeksjon.

Vedlikeholdsarbeider hver 100. driftstime



Få vedlikehold gjennomført i henhold til

inspeksjonslisten.

Vedlikeholdsarbeider hver 200. driftstime



Få vedlikehold gjennomført i henhold til

inspeksjonslisten.

Vedlikeholdsarbeider hver 300. driftstime



Få vedlikehold gjennomført i henhold til

inspeksjonslisten.



Fare

Fare for skade!

Motoren går i ca. 3 - 4 sekunder etter av

den slås av. Hold deg alltid på god avstand

fra arbeidsområdet i dette tidsrommet.

Fare for forbrenning!

La maskinen kjøles tilstrekkelig ned før alle

vedlikeholds- og reparasjonsarbeider.

Forsiktig!

Vennligst ikke slipp ut motorolje, fyringsol-

je, diesel eller bensin i naturen. Jordsmon-

net må vernes og spillolje må avhendes på

miljøvennlig måte.



Parker feiemaskinen på et jevnt under-

lag.



Vri tenningsnøkkelen til "0" og trekk den

ut.



La maskinen avkjøles godt.

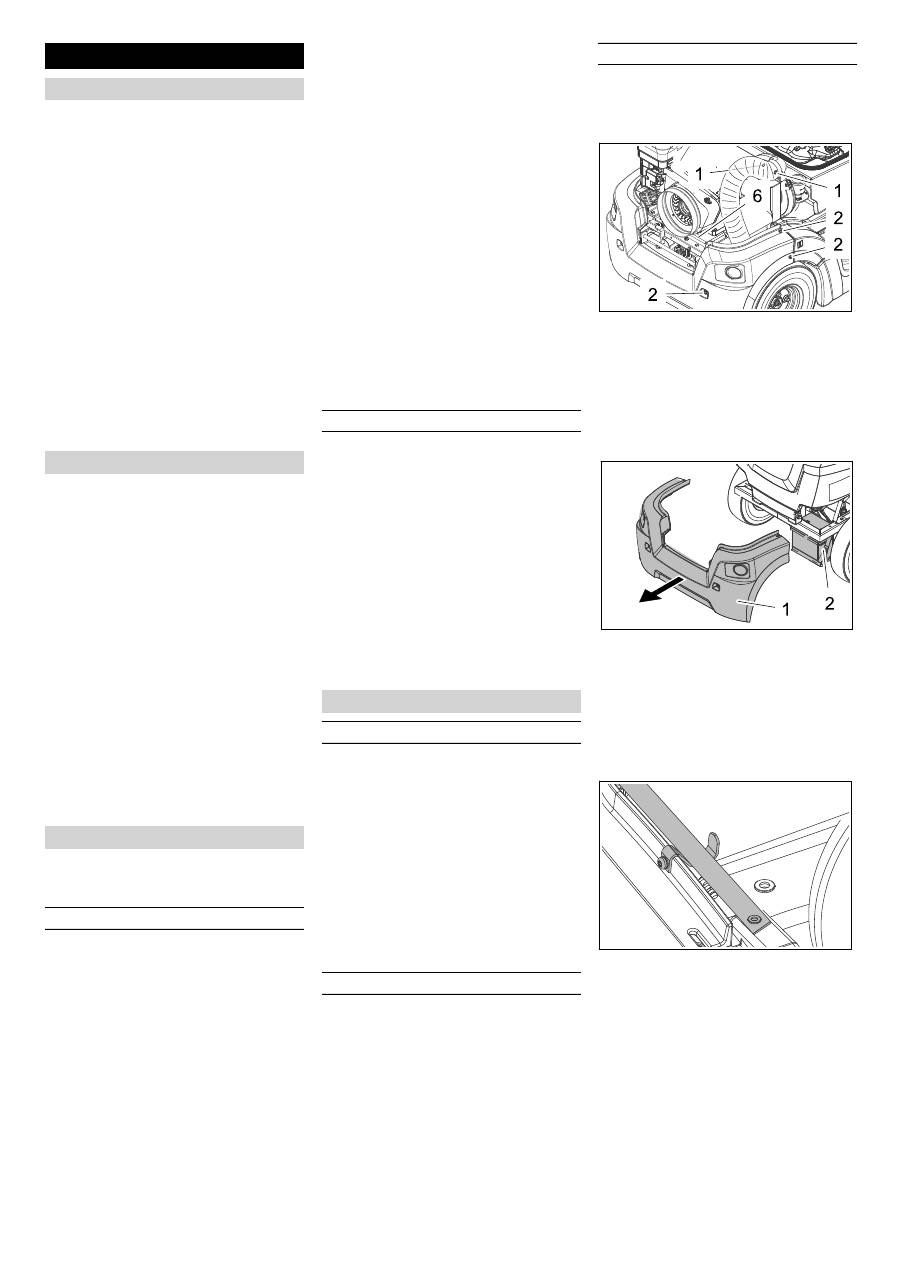

For visse vedlikeholdsoppgaver (f.eks. skif-

te av batteri) er det nødvendig å ta av dek-

selet bak først.



Åpne dekselet på maskinen.

1 Skruer for suge/blåse slangen

2 Skruer for dekselet bak



Løsne de 2 skruene på suge7blåse

slangen og trekk av sugeslangen.



Løsne alle 6 skruene til venstre, høyre

og bak på dekselet bak.



Lukk maskinhetten.

1 Bakbekledning

2 Batteri



Ta av dekselet bak sammen med suge/

blåse slangen.



Ved montering av dekselet bak, pass

på at holdebåndet alltid ligger innenfor

platevinkelen.

Pleie og vedlikehold

Generelle merknader

Rengjøring

Innvendig rengjøring

Utvendig rengjøring av maskinen

Vedlikeholdsintervaller

Vedlikehold utført av kunden

Vedlikehold utført av kunden

Vedlikeholdsarbeider

Generelle sikkerhetsanvisninger

Forberedelser

Ta av dekselet bak.

138 NO



-

9

Ved omgang med batterier må det tas hen-

syn til:



Fare!

Eksplosjonsfare! Verktøy o.l. må ikke leg-

ges på batteriet, dvs. på poler eller celle-

bro.



Fare!

Fare for skader! Pass på at sår aldri kom-

mer i kontakt med bly. Vask hendene godt

etter håndtering av batterier.



Fare!

Brann- og eksplosjonsfare!

–

Røyking og bruk av åpen ild er ikke til-

latt.

–

Rom der det lades batterier må være

godt ventilerte, da det dannes høyek-

splosive gasser ved lading.



Fare

Fare for skade!

–

Syresprut i øyne eller på huden skal

skylles ut/av med mye rent vann.

–

Kontakt lege straks etterpå.

–

Forurensede klaær må vaskes med

vann.

–

Skift klær.



Ta av bakbekledningen.

Se kapittelet "Vedlikeholdsarbeid/Ta av

dekselet bak".



Sett batteriene i batteriholderen.

Merknad

: Vær oppmerksom på monte-

ringsposisjonen i forhold til pol-tilkoblin-

ger!



Koble polklemmen (rød kabel) til pluss-

polen (+).



Koble polklemmen til minuspolen (-).

Merk:

 Kontroller at batteripoler og polklem-

mer er tilstrekkelig beskyttet med polfett.



Fare!

Fare for skader! Følg sikkerhetsanvisnin-

gene for håndtering av batterier. Følg

bruksanvisningen for ladeapparatet.



Fare!

Batterier skal bare lades med egnet lade-

apparat.



Koble fra batteriet.



Koble ladeapparatets plusspolledning

til batteriets plusspolkopling.



Koble ladeapparatets minuspolledning

til batteriets minuspolkopling.



Innplugging av nettstøpsel og slå på

valgbryter.

Merk:

 Når batteriet er ladet opp kobles

først ladeapparatet fra nettet og så batteriet

fra ladeapparatet.



Ta av bakbekledningen.



Koble polklemmen fra minuspolen (-).



Koble polklemmen fra plusspolen (+).



Ta batteriet ut av emballasjen.



Brukte batterier skal håndteres miljø-

vennlig i henhold til EU-retningslinje 91/

157 EWG eller tilsvarende norske for-

skrifter.



Parker feiemaskinen på et jevnt under-

lag.



Koble en lufttrykkmåler til dekkventilen.



Kontroller lufttrykket og korriger ved be-

hov.

For tillatt dekktrykk, se kapittelet Tek-

niske data.



Parker feiemaskinen på et jevnt under-

lag.



Trekk ut tenningsnøkkelen.



Kontroller at underlaget er stabilt. Sikre

apparatet mot rulling.



Sett inn jekken i det aktuelle festepunk-

tet på for- eller bakhjul.

Anvisning

Bruk en egnet, normal jekk.



Løsne hjulmuttere/hjulbolter med ca. 1

omdreining med egnet verktøy.

Skifte bakhjul



Løft feieavfallsbeholderen litt opp på

den tilsvarende siden og trekk den ut.



Løft maskinen med jekken.



Skru ut og ta av hjulmuttere/hjulbolter.



Ta av hjulet.



Defekt hjul må repareres på et fagverk-

sted.



Sett på hjul og skru inn hjulmuttere/hjul-

bolter til anslag og trekk litt til.



Slipp ned maskinen med jekken.



Trekk til hjulmuttere/hjulbolter med an-

gitt tiltrekkingsmoment.



Skyv feieavfallsbeholderen inn og lås.

Skifte forhjul

1 Fronthjul

2 Mutter

3 Holder



Løft maskinen med jekken.



Begge muttere på hjulakslingen løsnes

med 1-2 omdreininger. Benytt evt. ek-

stra skrunøkkel til å holde imot for å løs-

ne muttere.



Ta av hjul sammen med akselen.



Defekt hjul må repareres på et fagverk-

sted.



Skru fast det reparerte forhjulet med ak-

sel og mutter på opptaket.



Slipp ned maskinen med jekken.

Sikkerhetsanvisninger for batterier

Følg anvisningene på batteriet,

i bruksanvisningen og i maskin-

bruksanvisningen!

Bruk vernebriller!

Hold barn unna syre og batteri-

er!

Eksplosjonsfare!

Åpen ild, gnister, åpent lys og

røyking er forbudt!

Fare for skade!

Førstehjelp!

Varselmerket!

Avhending!

Batterier må ikke kastes i hus-

holdsningsavfallet!

Innsetting og tilkobling av batterier

Lade batteriet

Demontere batterier

Kontrollere dekktrykk

Hjulskift

Tiltrekkingsmoment (Nm)

56 Nm

139 NO

     -
