Lesen Sie vor der ersten Be-

nutzung Ihres Gerätes diese

Betriebsanleitung und handeln Sie danach.

Bewahren Sie diese Betriebsanleitung für

späteren Gebrauch oder für Nachbesitzer

auf.

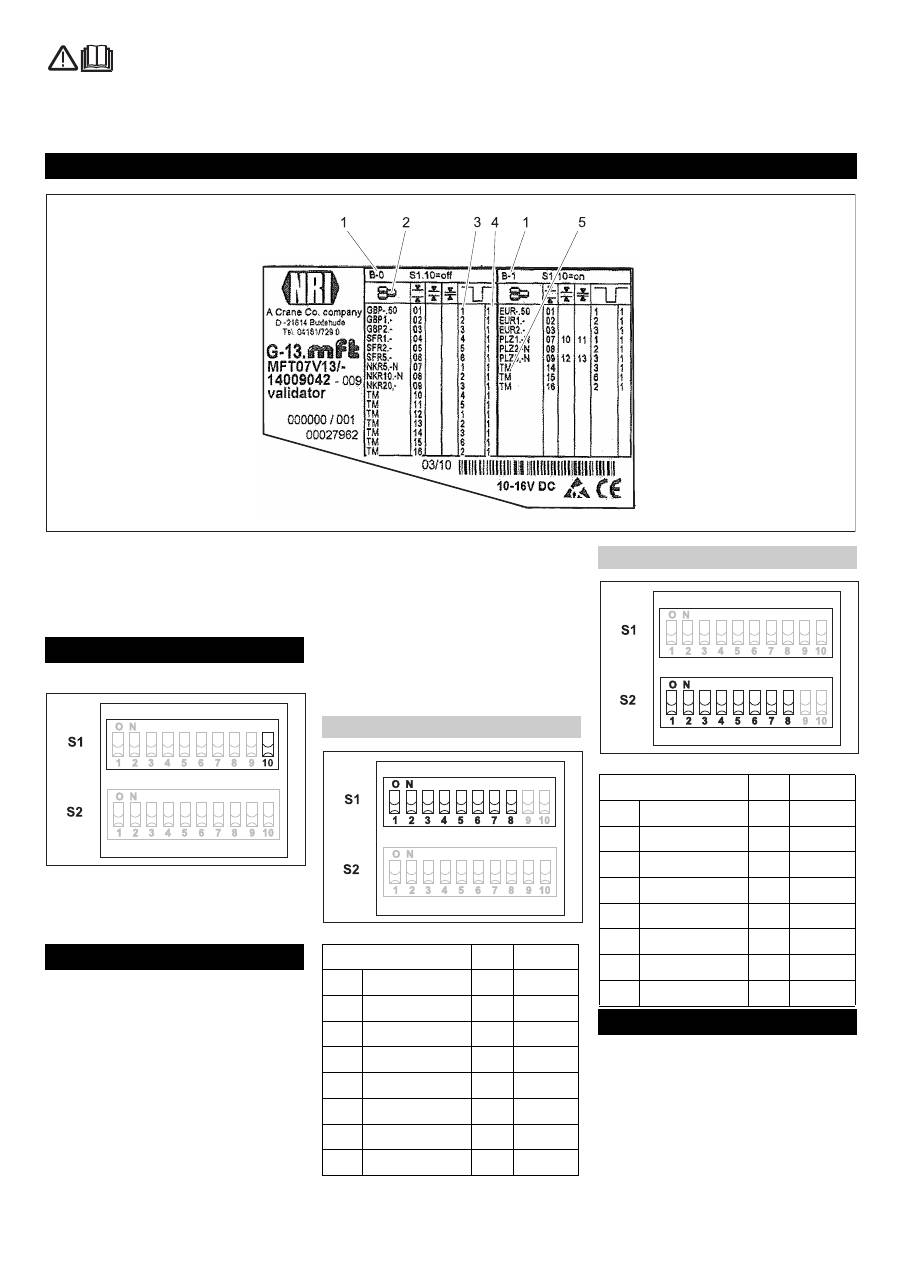

1 Speicherblock

2 Währung

3 Wertigkeit

4 Ausgangskanal für Wertigkeit

5 Teach-Mode

Î

Versorgungsspannung ausschalten.

Î

DIL-Schalter 10 auf der Schalterleiste

S1 auf OFF - L-Block (B) 0 ist aktiv.

Î

DIL-Schalter 10 auf der Schalterleiste

S1 auf ON - L-Block (B) 1 ist aktiv.

(siehe auch Bedienschild auf dem Münz-

prüfer)

Hinweis

Richtigen Speicherblock auswählen (siehe

Abschnitt „Speicherblockauswahl“).

Der Münzprüfer ist auf zwei voneinander

unabhängigen Blöcken (B) für je 16

Münzarten programmierbar. Nur ein Block

ist in Betrieb. Ab Werk werden auf B 0 die

aktuellen Landeswährungen und B 1 Euro-

Münzen mit Annahme-Bandbreite (normal)

programmiert (siehe Typenschild).

Münzkanal sperren:

Î

Entsprechenden DIL-Schalter (1-8) auf

ON setzen.

Münzkanal freigeben:

Î

Entsprechenden DIL-Schalter (1-8) auf

OFF setzen.

Die DIL-Schalter (1-8) der Blöcke S1/S2

sperren folgende Münzkanäle

(siehe auch Bedienschild auf dem Münz-

prüfer)

Hinweis

Bei Speicherblock B0 können die Münzka-

näle 10 bis 16 angelegt werden.

Bei Speicherblock B1 können die Münzka-

näle 14 bis 16 angelegt werden.

Richtigen Speicherblock auswählen (siehe

Abschnitt „Speicherblockauswahl“).

Typenschild Speicherblockauswahl Münzkanäle sperren

Schalterblock S1

DIL-Schalter

OFF ON

1

Münzkanal 1

frei

gesperrt

2

Münzkanal 2

frei

gesperrt

3

Münzkanal 3

frei

gesperrt

4

Münzkanal 4

frei

gesperrt

5

Münzkanal 5

frei

gesperrt

6

Münzkanal 6

frei

gesperrt

7

Münzkanal 7

frei

gesperrt

8

Münzkanal 8

frei

gesperrt

Schalterblock S2

DIL-Schalter

OFF ON

1

Münzkanal 9

frei

gesperrt

2

Münzkanal 10

frei

gesperrt

3

Münzkanal 11

frei

gesperrt

4

Münzkanal 12

frei

gesperrt

5

Münzkanal 13

frei

gesperrt

6

Münzkanal 14

frei

gesperrt

7

Münzkanal 15

frei

gesperrt

8

Münzkanal 16

frei

gesperrt

Teach-Mode

3 DE

     -

2

Im Teach-Mode können jegliche Art von

Münzen von Durchmesser 15 mm bis

31,5 mm und Münzdicken von 1,5 mm bis

3,3 mm programmiert werden.

Kanäle, die am Münzkanal einmal pro-

grammiert wurden, können jederzeit um-

programmiert werden.

Î

Versorgungsspannung einschalten.

Î

Alle DIL-Schalter 1 bis 10 des Schalter-

blocks S2 nach unten auf OFF setzen.

Î

DIL-Schalter S2.9 nach oben auf ON

setzen - das Gerät befindet sich zum

anlernen der Münzkanäle im Teach-

Mode.

Î

Den anzulernenden Münzkanal durch

Setzen des entsprechenden DIL-Schal-

ters (B0: S2.2 bis S2.8, B1: S2.6 bis

S2.8) nach oben auf ON freischalten.

Hinweis

Vorzugsweise kann man den Münzkanal

auswählen, mit der gewünschten Wertig-

keit „C“  (siehe Typenschild).

Î

Mindestens 10 Münzen der neuen

Münzsorte / Wertmarken einwerfen

(gemischter Abnutzungsgrad).

Nach Einwurf der zehnten Münze klickt

der Münzprüfer ein mal.

Sie haben jetzt die Möglichkeit, die durch

den Münzeinwurf erzeugten Messwerte mit

einem normalen (A) oder einem weiten (B)

Annahmeband abzuspeichern.

Hinweis

Ein weites Annahmeband bietet sich nur

dann an, wenn Sie zum Anlernen der Wert-

marken lediglich eine eingeschränkte Aus-

wahl an Münzen zur Verfügung haben und

trotzdem größere Toleranzen programmie-

ren möchten.

Î

DIL-Schalter S2.9 nach unten auf OFF

setzen.

Der Münzprüfer klickt nochmals bei er-

folgreicher Programmierung.

Î

Zum Abbrechen des Vorgangs zu-

nächst DIL-Schalter des entsprechen-

den Münzkanals (hier S2.3) und dann

DIL-Schalter S2.9 nach unten auf OFF

setzen.

Î

DIL-Schalter S2.10 nach oben auf ON

setzen - das Annahmeband wurde er-

weitert.

Î

Erst jetzt DIL-Schalter S2.9 nach unten

auf OFF setzen.

Der Münzprüfer klickt bei erfolgreicher

Programmierung.

Î

Zum Abbrechen des Vorgangs zu-

nächst DIL-Schalter des entsprechen-

den Münzkanals (hier S2.3) und DIL-

Schalter S2.10 und dann DIL-Schalter

S2.9 nach unten auf OFF setzen.

Hinweis

Wenn der Münzprüfer zwei mal klickt,

konnte die Münze nicht programmiert wer-

den. Vorherige Werte bleiben erhalten.

Vorgang wiederholen.

– Überschreitung mit bereits program-

mierten Münzen

– Messfehler bei der Programmierung

– Programmierung wurde vorzeitig abge-

brochen

– DIL-Schalter wurden nicht in der richti-

gen Reihenfolge betätigt

– DIL-Schalter sind beim Betätigen nicht

richtig eingerastet

Siehe Kapitel „Münzkanäle sperren“.

Münzkanal anlernen

Münzkanal abspeichern

A) Abspeichern mit normalen Annahme-

band

B) Abspeichern mit weitem Annahme-

band

Möglliche Fehlergründe

DIL-Schalter S1/S2, 1 bis 8 auf  Betriebsmodus einstellen
