Betriebsanleitung Schneefräse
Deutsch
7
Angaben auf dem
Typenschild
Diese Angaben sind sehr wichtig
für die spätere Identifikation des
Gerätes zur Bestellung von Ersatz-
teilen und für den Kundendienst.
Sie finden das Typenschild in der
Nähe des Motors.
Tragen Sie alle Angaben auf diesem
Typenschild in das nachfolgende
Feld ein.
In dieser Betriebsanleitung werden
verschiedene Modelle beschrieben.
Die Modelle werden als STH 953,
STH 5.56, STH 8.66, STH 10.66 C
und bezeichnet.

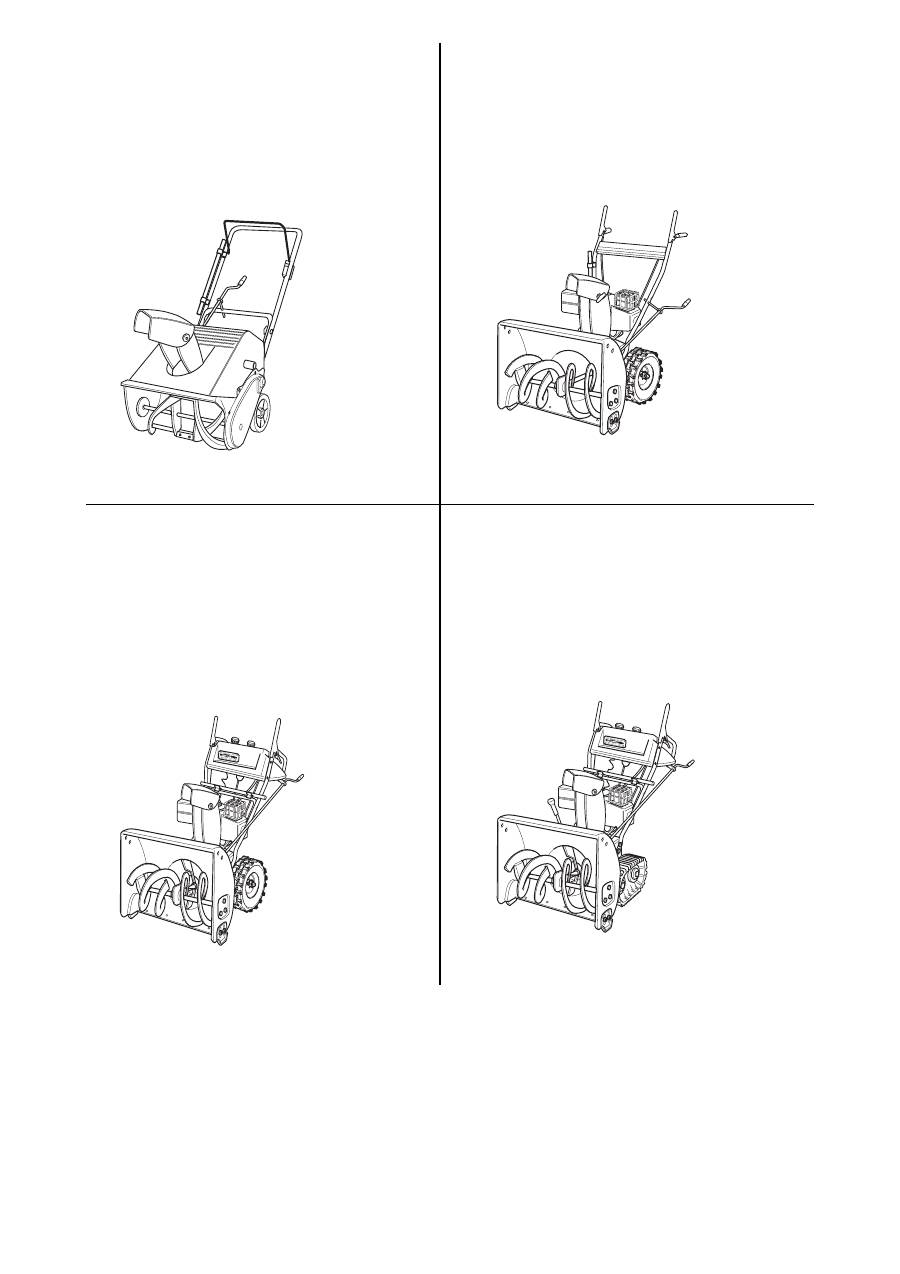

(siehe Geräteübersicht S. 2).
Zu Ihrer Sicherheit
Das Gerät richtig
verwenden
Dieses Gerät ist ausschließlich
bestimmt zur Verwendung
– als Schneefräse zum Beseitigen
von Schnee auf befestigten
Wegen und Flächen
– entsprechend den in dieser
Betriebsanleitung gegebenen
Beschreibungen und
Sicherheitshinweisen.
Jede andere Verwendung gilt als
bestimmungswidrig!
Bestimmungswidrige Verwendung
des Gerätes oder eigenmächtige
Änderung am Gerät schließen eine
Haftung des Herstellers aus.
Der Benutzer haftet für Schäden, die
durch den Einsatz des Gerätes an
Dritten und deren Eigentum ent-
stehen.
Allgemeine
Sicherheitshinweise
Lesen Sie, als Benutzer dieses
Gerätes, diese Betriebsanleitung vor
der ersten Anwendung sorgfältig
durch. Handeln Sie danach und
bewahren Sie diese für spätere
Anwendung oder für einen Besitzer-
wechsel auf.
Erlauben Sie keinem Jugendlichen
unter 16 Jahren den Umgang mit
diesem Gerät (örtliche Bestimmun-
gen können das Mindestalter des
Benutzers festlegen).
Halten Sie Personen, insbesondere
Kinder, und Haustiere vom Gefah-
renbereich fern.
Beachten Sie die entsprechenden
nationalen Vorschriften, wenn Sie
das Gerät auf öffentlichen Straßen
oder Wegen führen.
Transportieren Sie mit dem Gerät
keine Personen.
Tragen Sie beim Arbeiten Hand-
schuhe, Schutzbrille, eng anlie-
gende Winterkleidung und feste
Schuhe mit griffiger Sohle.
Betanken Sie das Gerät nie in
geschlossenen Räumen, bei laufen-
dem oder heißem Motor.
Bringen Sie nie Körperteile oder
Kleidung in die Nähe rotierender
oder heißer Teile des Gerätes.
Stellen Sie den Motor ab, ziehen Sie
den Zündschlüssel und den Zünd-
kerzenstecker, wenn Sie
– mit dem Gerät nicht arbeiten
– das Gerät verlassen oder
– Einstellungs-, Wartungs- oder
Reparaturarbeiten vornehmen.
Lassen Sie den Motor abkühlen,
bevor Sie das Gerät in geschlosse-
nen Räumen abstellen.
Stellen Sie Gerät und Kraftstoff an
einem sicheren Ort ab
– fern von Feuerquellen (Funken,
Flammen)
– unzugänglich für Kinder.
Lassen Sie das Gerät nur von einer
Fachwerkstatt reparieren.
Sicherheitseinrichtungen
Bild 1
Sicherheitseinrichtungen dienen
Ihrem Schutz und müssen immer
funktionsfähig sein. Sie dürfen sie
nicht entfernen, verändern oder
umgehen.
Kupplungshebel für den
Fahrantrieb (2)
Der Fahrantrieb schaltet ab, wenn
der Benutzer diesen Kupplungs-
hebel losläßt.
Kupplungshebel für den
Schneckenantrieb (1)
Dieser Hebel kann im gedrückten
Zustand arretiert werden, wenn der
Benutzer den Kupplungshebel für
den Fahrantrieb (2) drückt und fest-
hält. Sobald der Benutzer den Hebel
(2) losläßt, springen beide Hebel
zurück; Schnecken- und Fahrantrieb
werden gleichzeitig abgeschaltet.
Kupplungsbügel (1)
(STH 953)
Wenn der Bediener diesen Bügel
losläßt, schaltet der Schneckenan-
trieb ab und das Gerät bleibt stehen.
Schutzgitter im Auswurfschacht
Das Schutzgitter verhindert das Hin-
eingreifen in den Auswurfschacht.

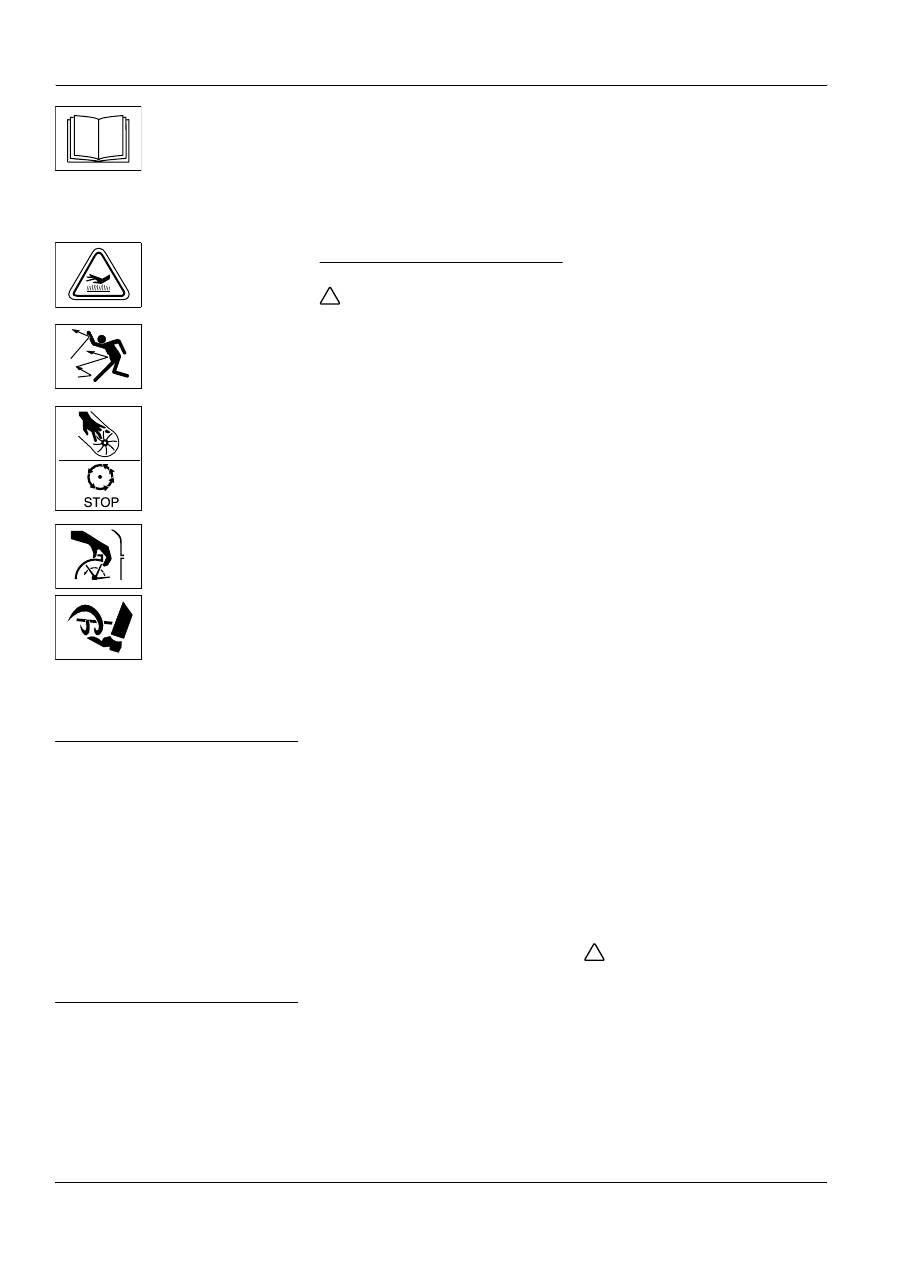

Symbole am Gerät
An verschiedenen Stellen des
Gerätes befinden sich Sicherheits-
und Warnhinweise, dargestellt mit
Symbolen oder Piktogrammen.
Die Symbole haben im einzelnen
folgende Bedeutung:
Verletzungsgefahr
oder Gefahr von
Sachschäden.
Deutsch
Betriebsanleitung Schneefräse
8
Lesen und beachten
Sie vor dem Betreiben
dieses Gerätes diese
Anleitung, insbeson-
dere das Kapitel
„Zu Ihrer Sicherheit“.
Verbrennungsgefahr.
Genügend Abstand
von heißen Gerätetei-
len halten.
Verletzungsgefahr
durch herausgeworfe-
nen Schnee oder
feste Gegenstände.
Geräteteile nur dann
berühren, wenn sie
vollständig zum Still-
stand gekommen
sind.
Verletzungsgefahr
durch rotierende
Teile. Hände und
Füße von rotierenden
Teilen fernhalten.
Auspacken und
Montieren
Packungsinhalt beim Auspacken
prüfen.
Gerät montieren, wie am Ende
dieser Anleitung gezeigt.
Vor der ersten
Anwendung
(STH 5.56, STH 8.66,
STH 10.66 C)
• Ölstand unbedingt prüfen, bei
Bedarf Motoröl auf-/ nachfüllen
(siehe „Motoranleitung“).
• Aus Transportgründen können
Reifen einen höheren Reifendruck
aufweisen. Reifendruck prüfen
und gegebenenfalls anpassen (ca.
1 bar).
• Kupplung für Schnecken- und
Fahrantrieb einstellen (siehe
„Warten“).
• (STH 8.66, STH 10.66 C)
Schalthebel einstellen (siehe
„Warten“).
Bedienen
Verletzungsgefahr
Vor Einstellungsarbeiten
– Stellen Sie den Motor ab.
– Ziehen Sie den Zündschlüssel und
den Zündkerzenstecker.
– Warten Sie, bis der Motor
abgekühlt ist.
Gerät entsprechend
Schnee- und Boden-
verhältnissen einstellen
Arbeitslage einstellen
(STH 10.66 C)
Bild 4
• Mit Stellhebel (1) eine passende
Position wählen:
– Position I: Bei schwerem und
vereistem Schnee. Schnecke
wird auf den Boden gedrückt.
– Position II: Bei normalen
Schneeverhältnissen.
– Position III: Zum Räumen von
unebenen Wegen oder zum
Transportieren des Gerätes.
Schnecke hat einen größeren
Abstand vom Boden.
Freilauf eines Antriebsrades
einstellen
(STH 8.66)
Bild 8
Für geringe bis mittlere Schnee-
mengen und bei kurvenreichem
Gelände kann die Verbindung
zwischen rechtem Rad und Antrieb
ausgeschaltet werden. Das Gerät
kann leichter gelenkt werden.
• Ringfederstecker (1) in die äußere
Bohrung (3) umstecken.
Für größere Schneemengen und auf
vereisten Wegen müssen beide
Räder angetrieben werden:
• Bohrung (2) der Radnabe und
Bohrung der Radachse aufein-
ander ausrichten.
• Ringfederstecker (1) in beide
Bohrungen (2) einstecken. Das
Rad darf nicht durch die Bohrung
(3) befestigt werden.
Räumplatte einstellen
(STH 953)
Bild 11
Wenn das Gerät auf geradem Unter-
grund steht, müssen Schnecke (1),
Räumplatte (2) und Räder (3) gleich-
zeitig den Boden berühren. Zu hoch
eingestellte Räumplatte läßt Schnee
nach hinten schleudern.
Zu tief eingestellte Räumplatte wird
schneller abgenutzt.
Zum Einstellen:
• Gerät nach hinten kippen.
• Muttern (5) lockern.
• Räumplatte zweckmäßig höher
oder tiefer stellen und wieder
festschrauben.
• Gerät zurückkippen, Einstellung
prüfen und bei Bedarf
wiederholen.
Gleitkufen einstellen
(STH 5.56, STH 8.66, STH 10.66
C)
Bild 7
Mit den Gleitkufen (1) kann der
Abstand zwischen Boden und
Räumplatte (5) so eingestellt wer-
den, daß keine Bodenteile (z.B. Erde
oder Steine) aufgenommen werden.
• (STH 10.66 C) Stellhebel (Bild 4,
Pos. 1) auf Position II stellen.
• Muttern (2) an beiden Seiten des
Gerätes lockern.
• Gleitkufen je nach Untergrund
einstellen:
– tiefer bei unebenen oder nicht
befestigten Wegen
– höher bei ebenen Wegen.
• Gleitkufen mit Muttern (2) so
befestigen, daß sie von unten den
Boden gleichmäßig berühren.
Tanken und Ölstand
prüfen
Explosions- und Brandgefahr
Tanken Sie nur im Freien und bei
abgestelltem und kaltem Motor.
Rauchen Sie nicht während des
Tankens.
!
!
Betriebsanleitung Schneefräse
Deutsch
9
Tanken Sie nie voll. Wenn Kraftstoff
überläuft, lassen Sie den übergelau-
fenen Kraftstoff sich vollständig ver-
flüchtigen, bevor Sie starten.
Bewahren Sie Kraftstoff ausschließ-
lich in geeigneten, für Kraftstoff vor-
gesehenen Behältern auf.
• (STH 5.56, STH 8.66, STH 10.66
C) Ölstand prüfen, bei Bedarf
nachfüllen (siehe
„Motoranleitung“).
• Kraftstoff tanken (Sorte nach
Angaben in der Motoranleitung),
Tankdeckel schließen und
Kraftstoffreste abwischen.
Mit dem Gerät arbeiten
Verletzungsgefahr
Halten Sie Personen, insbesondere
Kinder, und Haustiere vom Gefah-
renbereich fern.
Betreiben Sie das Gerät nur in einem
einwandfreien und sicheren
Zustand.
Prüfen Sie das Gelände, auf dem
das Gerät eingesetzt wird, und ent-
fernen Sie alle Gegenstände, die
vom Gerät erfaßt und herausge-
schleudert werden können.
Arbeiten Sie nur bei ausreichender
Beleuchtung.
Arbeiten Sie langsam und vorsichtig,
insbesondere auf unebenen oder
nicht befestigten Wegen oder wenn
Sie rückwärts fahren.
Stellen Sie den Abstand zwischen
Schneckengehäuse und Untergrund
so ein, daß keine Fremdkörper (z.B.
Steine) vom Gerät aufgenommen
werden.
Achtung
Mögliche Schäden am Gerät
Wenn Fremdkörper (z.B. Steine)
vom Gerät getroffen werden oder bei
ungewöhnlichen Vibrationen stellen
Sie das Gerät ab und prüfen Sie es
auf Schäden. Lassen Sie festge-
stellte Schäden beheben, bevor Sie
mit dem Gerät wieder arbeiten.
Vor dem Einsetzen des Gerätes las-
sen Sie den Motor warmlaufen.
Nach Beenden der Arbeit lassen Sie
den Motor einige Minuten laufen,
damit die Feuchtigkeit beseitigt wird.
(STH 5.56, STH 8.66, STH 10.66 C)
Bild 1
• Auswurfschacht einstellen (siehe
„Wurfrichtung und Wurfweite
einstellen“).
• Motor starten (siehe „Motor
starten“).
• Bei losgelassenem Kupplungs-
hebel (1 und 2) mit Schalthebel (6)
einen Vorwärtsgang wählen.
• Kupplungshebel für Schnecken-
antrieb (1) drücken und festhalten;
Schnecke und Wurfturbine werden
angetrieben.
• Kupplungshebel für Fahrantrieb
(2) drücken und festhalten; das
Gerät fährt und räumt den Schnee.
Solange dieser Hebel gedrückt ist,
bleibt der Kupplungshebel für
Schneckenantrieb (1) arretiert und
kann losgelassen werden.
• Zum Gangwechseln zuerst
Kupplungshebel für Fahrantrieb
(2) loslassen und dann mit Schalt-
hebel (6) den Gang wechseln.
• (bei einigen Geräten) Das Gerät ist
mit Freilaufhebeln (3 und 4)
ausgerüstet. Dadurch kann das
Gerät leichter gelenkt werden:
– nach rechts: rechten
Freilaufhebel (4) ziehen
– nach links: linken Freilaufhebel (3)
ziehen.
(STH 953)
Bild 1
• Auswurfschacht einstellen (siehe
„Wurfrichtung und Wurfweite
einstellen“).
• Motor starten (siehe „Motor
starten“).
• Kupplungsbügel (1) drücken und
festhalten; die Schnecke wird
angetrieben. Durch Bodenkontakt
der Schnecke läuft das Gerät
vorwärts.
• Zum Erhöhen der Fahrge-
schwindigkeit Holmgriff (8) leicht
anheben; die Schnecke hat mehr
Bodenkontakt und treibt das Gerät
schneller vorwärts. Das führt (bei
häufiger Wiederholung) zu einem
schnelleren Verschleiß der
Gummilippe an der Schnecke.
• Zum Herabsetzen der Fahr-
geschwindigkeit Holmgriff nach
unten drücken.
Arbeiten an Hängen
Verletzungsgefahr durch
Umkippen
Arbeiten Sie langsam und vorsichtig,
insbesondere wenn Sie die Fahrt-
richtung ändern.
Führen Sie das Gerät hangauf- oder
-abwärts, nicht quer zum Hang.
Achten Sie auf Hindernisse, arbeiten
Sie nicht in der Nähe von Abhängen.
Benutzen Sie das Gerät nicht an
Hängen mit einer Steigung größer
als 20 %.
Tips zum Schneeräumen
• Gleich nach dem Schneefall
räumen; später vereist die untere
Schicht und erschwert die
Räumarbeit.
• Falls möglich, Schnee in
Windrichtung räumen.
• Schnee so räumen, daß die
geräumten Spuren sich etwas
überlappen.
Wurfrichtung und
Wurfweite einstellen
Bild 10
Verletzungsgefahr
Stellen Sie die Klappe (2) des Aus-
wurfschachts (3) nicht in Richtung
von Personen, Tieren, Fenstern,
Autos und Türen.
Wurfrichtung einstellen
• Durch Drehen der Kurbel (Bild 1,
Pos. 7) den Auswurfschacht (3) in
gewünschte Richtung bringen.
Wurfweite einstellen
Je steiler die Klappe (2) gestellt wird,
desto höher und weiter wird der
Schnee herausgeschleudert.
• Bei Geräten mit Hebel (Bild 1,
Pos. 5): Hebel nach vorne
drücken, um die Klappe (2) höher
zu stellen und umgekehrt.
• Bei Geräten ohne Hebel:
Handknopf (1) lösen und Klappe
(2) nach Bedarf höher oder tiefer
stellen.
!
!
!
Deutsch
Betriebsanleitung Schneefräse
10
Motor starten
Bild 2
Gefahr
Falls Sie in einem Raum starten,
fahren Sie das Gerät unmittelbar
danach ins Freie. Lassen Sie das
Gerät nie in geschlossenen Räumen
laufen.
Lassen Sie vor dem Starten Kupp-
lungshebel (Bild 1, Pos. 1 und 2)/
Kupplungsbügel (Bild 1, Pos. 1) los.
• Tankinhalt und Ölstand prüfen, bei
Bedarf Öl und Kraftstoff nachfüllen
(siehe Motoranleitung).
Starten mit Zugstarter
• Absperrhahn (10), falls vorhanden,
auf „ON“ stellen.
• Zündkerzenstecker (8) auf die
Zündkerze stecken.
• (STH 5.56, STH 8.66, STH 10.66
C ,) Gashebel (7) auf „
“ stellen.
• Choke (2) bei Kaltstart auf „
“/
„ON“ stellen.
• Zündschlüssel (1) in das
Zündschloß stecken, bei STH 953
zusätzlich nach „ON“ drehen.
• Primerknopf (3) einmal drücken,
bei kaltem Wetter zwei- oder
dreimal.
• Zugstarter (4) langsam ziehen,
bis Widerstand spürbar ist, dann
schnell und kräftig durchziehen.
Zugstarter nicht zurückschnellen
lassen, sondern langsam
zurückführen.
• Choke (2) stufenweise auf „OFF“
zurückstellen.
Starten mit Elektrostarter
(optional)
(STH 5.56, STH 8.66, STH 10.66
C)
Zum Starten des Motors muß der
Elektrostarter ans Netz angeschlos-
sen werden.
Gefahr durch elektrischen Schlag
Vergewissern Sie sich, daß das
Netz mit einem Fehlerstrom-Schutz-
schalter abgesichert ist. Lassen Sie
gegebenenfalls einen entsprechen-
den Schalter nur von einer Elektro-
Fachkraft einbauen.
Zum Anschließen des Elektro-
starters ans Netz verwenden Sie nur
Verlängerungskabel (nicht im Liefer-
umfang), die für den Gebrauch im
Freien zugelassen sind und einen
Schutzleiter haben, z.B. bis zu einer
max. Länge von 50 m:
– H07RN-F 3x1,5 mm² bis –25 °C
– H07BQ-F 3x1,5 mm² bis –40 °C.
Achtung
Bei unsachgemäßem Anschließen
des Elektrostarters können Sach-
schäden am Gerät oder in seiner
Umgebung entstehen.
Vergewissern Sie sich, daß das Netz
– entsprechend den Angaben auf
dem Anlasser-Typenschild (Bild 2,
Pos. 9) mit 220–230 V und 50 Hz
betrieben wird
– mit entsprechender Sicherung
abgesichert ist.
• Zündkerzenstecker (8) auf die
Zündkerze stecken.
• Gashebel (7) auf „
“ stellen.
• Zündschlüssel (1) in das
Zündschloß stecken, nicht drehen.
• Verlängerungskabel zuerst mit
Stecker (5), dann mit einer
Netzsteckdose verbinden.
• Choke (2) auf „OFF“ stellen.
• Starterknopf (6) so lange (max.
5 sek.) drücken, bis der Motor
startet. Bei Kaltstart Choke (2)
während des Drückens auf „
“
stellen. Vor einem erneuten
Startversuch mindestens 10 sek.
warten.
• Gegebenenfalls Choke (2)
stufenweise auf „OFF“
zurückstellen.
• Verlängerungskabel zunächst vom
Netz, dann vom Elektrostarter
trennen.
Motor stoppen
Bild 2
• Um Geräteschäden oder
Startprobleme durch Feuchtigkeit
zu vermeiden, Motor vor dem
Abstellen einige Minuten laufen
lassen (zum Trocknen).
• (STH 5.56, STH 8.66, STH 10.66
C) Gashebel (7) auf „
“ stellen.
• Zündschlüssel (STH 953) nach
„OFF“ drehen und herausziehen.
– (STH 5.56, STH 8.66, STH
10.66 C) herausziehen.
• Absperrhahn (10), falls vorhanden,
auf „OFF“ stellen.
Gang einlegen
(STH 5.56, STH 8.66,
STH 10.66 C)
Bild 1
Achtung
Lassen Sie die Kupplungshebel
(1 und 2) los, bevor Sie einen Gang
wählen oder wechseln.
• Mit Schalthebel (6) einen Gang
wählen:
– Vorwärts: „1“ (langsam) bis
„5“/„6“ (schnell)
– Rückwärts: „R“ (langsam) und
„R
“ (schnell).
Verstopfung der Schnecke
oder des Auswurfschachts
beseitigen
Verletzungsgefahr
Vor allen Arbeiten an diesem Gerät
– Stellen Sie den Motor ab.
– Warten Sie, bis alle beweglichen
Teile stillstehen.
– Ziehen Sie den Zündschlüssel und
den Zündkerzenstecker.
• Mit einem Holzstößel oder einer
Schaufel die Verstopfung
beseitigen.
Schneeketten (optional)
Bei extremen Wetterverhältnissen
können Schneeketten über den
Fachhandel bezogen und eingesetzt
werden.
!
!
!
Betriebsanleitung Schneefräse
Deutsch
11
Transport
Fahren
Zum Rangieren/zum Überwinden
kurzer Strecken.
• Gerät starten.
• Einen Vorwärts- oder
Rückwärtsgang wählen.
• Kupplungshebel für Fahrantrieb/
Kupplungsbügel drücken und
festhalten.
• Gerät vorsichtig fahren.
Transportieren ohne den eigenen
Antrieb
Verletzungsgefahr
Vor dem Transportieren
– Stellen Sie den Motor ab.
– Ziehen Sie den Zündschlüssel und
den Zündkerzenstecker.
– Warten Sie, bis der Motor
abgekühlt ist.
• Gerät auf oder in einem Fahrzeug
in waagerechter Stellung trans-
portieren.
• Gerät gegen Rollen oder
Verrutschen sichern.
Warten
Wartungsplan
Einmal pro Saison:
Gerät in einer Fachwerkstatt prüfen
und warten lassen.
Vor jedem Gebrauch:
Ölstand prüfen, bei Bedarf auffüllen.
Schraubverbindungen auf festen
Sitz prüfen, bei Bedarf festziehen.
Sicherheitseinrichtungen prüfen.
!
Wartungsarbeit
Nach Ge-
brauch
10 h
25 h
50 h
nach
Saison
nach
Bedarf
Auswurfschacht, Schnecke und
Schneckengehäuse reinigen
•
Luftfilter reinigen
•
Luftfilter austauschen
1
)
•
Öl wechseln (STH 5.56, STH 8.66, STH
10.66 C)
3
)
•
4
)
Bewegliche und rotierende Teile schmieren
•
Zündkerzen reinigen
1
)
•
Zündkerzen wechseln lassen
2
)
•
Reifenluftdruck prüfen, bei Bedarf erhöhen
•
Luftkühlsystem und Auspuff reinigen
1
)
•
•
Kupplungseinstellung prüfen, bei Bedarf
nachstellen
•
Vergasereinstellung prüfen lassen
2
)
•
Räumplatte prüfen, abgenutzte Räumplatte
austauschen
•
Gleitkufen prüfen, abgenutzte Gleitkufen
paarweise austauschen
•
Raupenband prüfen, bei Bedarf
nachstellen. Defektes Raupenband
wechseln
•
Tankverschluß austauschen
•
Auspufftopf austauschen lassen
2
)
•
1
)
Siehe „Motoranleitung“
2
)
Diese Arbeiten nur von einer Fachwerkstatt durchführen lassen
3
)
Erster Ölwechsel nach 5 Betriebsstunden (h)
4
)
Ölwechsel alle 25 Betriebsstunden (h) bei Betrieb unter schwerer Last oder bei hoher Umgebungstemperatur
Deutsch
Betriebsanleitung Schneefräse
12
Wartungsarbeiten
Verletzungsgefahr
Vor allen Arbeiten an diesem Gerät
– Stellen Sie den Motor ab.
– Ziehen Sie den Zündschlüssel und
den Zündkerzenstecker.
– Warten Sie, bis der Motor
abgekühlt ist.
Achtung
Mögliche Schäden am Gerät
Zum Austauschen von Geräteteilen
verwenden Sie ausschließlich
Original-Ersatzteile.
Gerät reinigen
• Gerät auf einem festen, ebenen
und horizontalen Untergrund
abstellen.
• Anhaftenden Schmutz entfernen.
• Gerät mit fließendem Wasser
durch den Auswurfschacht
reinigen und trocknen lassen.
• Motor mit Lappen und Bürste
reinigen.
Schmieren
Alle rotierenden und beweglichen
Teile mit leichtem Öl schmieren.
Reifendruck einstellen
(STH 5.56, STH 8.66)
Empfohlener Reifendruck ca. 1 bar.
Wartungsarbeiten am Motor
Siehe „Motoranleitung“.
Kupplung für Schneckenantrieb
einstellen
(STH 5.56, STH 8.66, STH 10.66
C)
Bild 3
Kupplungszustand prüfen:
• Linken Kupplungshebel (1) nach
vorne (Richtung I) drücken;
Gummi (3) dabei niederdrücken.
Kupplungszug (5) muß etwas
locker werden. Gegebenenfalls
lockern (siehe „Einstellung des
Kupplungszugs ändern“).
• Kupplungshebel (1) loslassen.
Kupplungszug (5) muß ohne Spiel,
darf aber nicht straff sein.
Anderenfalls Einstellung ändern
(siehe „Einstellung des
Kupplungszugs ändern“).
• Kupplungshebel (1) muß sich ganz
niederdrücken lassen.
Anderenfalls ist der Kupplungs-
zug zu fest gespannt und muß
gelockert werden (siehe
„Einstellung des Kupplungszugs
ändern“).
Kupplung für Fahrantrieb
einstellen
(STH 5.56, STH 8.66, STH 10.66
C)
Bild 1
• (Geräte mit Raupenantrieb)
Stellhebel (Bild 4, Pos. 1) auf
Position III (Transport) stellen.
• Schalthebel (6) auf schnellsten
Vorwärtsgang (höchste Ziffer)
stellen.
• Bei losgelassenem Kupplungs-
hebel (2) das Gerät vorwärts
schieben.
• Während des Schiebens
Schalthebel (6) auf schnellsten
Rückwärtsgang „R
“ und
anschließend auf schnellsten
Vorwärtsgang stellen.
• Wenn ein Widerstand beim
Schieben oder Gangwechseln
spürbar ist, dann Kupplungszug
lockern (siehe „Einstellung des
Kupplungszugs ändern“).
• Beim Schieben des Gerätes
Kupplungshebel (2) drücken. Die
Räder/Raupen müssen blockiert
werden. Anderenfalls Kupplungs-
zug etwas spannen (siehe
„Einstellung des Kupplungszugs
ändern“).
• Wenn die Einstellung noch nicht
einwandfrei oder zweifelhaft ist,
dann siehe „Fahrantrieb prüfen“.
Einstellung des Kupplungszugs
ändern
(STH 5.56, STH 8.66, STH 10.66
C)
Bild 3
• Für Kupplungszüge mit
Einstellhülse (6):
– Spannen: Mutter (7) lösen und
Einstellhülse (6) dagegen-
schrauben.
– Lockern: Einstellhülse (6) lösen
und Mutter (7) dagegen-
schrauben.
!
Betriebsanleitung Schneefräse
Deutsch
13
• ür Kupplungszüge mit Ent-
lastungsfeder (8): Vor dem
Einstellen muß die Feder
ausgehakt, danach wieder
eingehakt werden. Der
Kupplungszug ist richtig
eingestellt, wenn sich die Feder
beim Kuppeln 2 bis 3 cm dehnt.
– Spannen: Sicherungsmutter (9)
nach oben schrauben.
– Lockern: Sicherungsmutter (9)
nach unten schrauben.
Fahrantrieb prüfen
(STH 5.56, STH 8.66, STH 10.66
C)
Bild 13
Achtung
Mögliche Schäden am Gerät
Achten Sie beim Kippen des Gerätes
darauf, daß
– das Gerät im Gleichgewicht bleibt
und
– kein Kraftstoff oder Öl in den
Luftfilter oder nach außen läuft.
• Schrauben an Rahmenab-
deckung lösen; gegebenenfalls
Gerät nach vorne kippen.
• Mit losgelassenem Kupplungs-
hebel für Fahrantrieb (Bild 1,
Pos. 2) in alle Gänge wechseln;
das Reibrad (2) darf dabei die
Antriebsscheibe (3) nicht
berühren. Anderenfalls
Kupplungszug lockern (siehe
„Einstellung des Kupplungszugs
ändern“).
• In jedem Gang den Kupplungs-
hebel für Fahrantrieb drücken; das
Reibrad muß mit der
Antriebsscheibe in Kontakt sein.
Anderenfalls Kupplungszug
spannen (siehe „Einstellung des
Kupplungszugs ändern“).
• Bei Bedarf Antriebsscheibe und
Gummi am Reibrad reinigen; sie
müssen fettfrei bleiben.
• Gegebenenfalls vereiste Teile von
Eis befreien.
Keilriemen spannen
(STH 953)
Bild 5
Wenn die Schnecke bei gleicher
Motordrehzahl ungleichmäßig läuft,
dann muß der Keilriemen (5) nach-
gespannt werden.
• Wenn am Kupplungshebel (1) ein
zusätzliches Loch (3b) vorhanden
ist, dann Kupplungszug (2) in das
höhere Loch (3b) einhängen.
• Wenn ein zusätzliches (höheres)
Loch fehlt oder bereits verwendet
wird, dann
– Riemenabdeckung (4)
entfernen.
– Feder (6) am Ende vom
Kupplungszug in das nächst-
höhere Loch einhängen (von 7a
nach 7b, von 7b nach 7c).
– Riemenabdeckung wieder
anbringen.
Schalthebel einstellen
(STH 8.66, STH 10.66 C)
Bild 12
• Federstecker (4) und Unter-
legscheibe (5) entfernen,
Spindelmutter (6) aus der Bohrung
(7) herausnehmen.
• Schaltarm (2) nach unten drücken,
Schalthebel (3) auf Gang „6“
stellen.
• Spindelmutter (6) so drehen, daß
der Zapfen in die gleiche Bohrung
(7) eingelegt werden kann.
• Spindelmutter mit Unterleg-
scheibe und Federstecker sichern.
Raupenband nachstellen
(STH 10.66 C)
Bild 6
Das Raupenband (1) ist richtig ein-
gestellt, wenn es sich 10–12 mm von
Hand durchdrücken läßt. Läßt es
sich mehr oder weniger durchdrük-
ken, muß es nachgestellt werden:
• Gerät auf eine sichere und
waagerechte Unterlage so stellen,
daß die Raupen den Boden nicht
mehr berühren.
• Mutter (2) drehen, bis das Raupen-
band die richtige Spannung hat:
– Zum Spannen im Uhrzeigersinn
– Zum Lockern gegen den
Uhrzeigersinn.
Raupenband wechseln
(STH 10.66 C)
Bild 6
• Gerät auf eine sichere und
waagerechte Unterlage so stellen,
daß die Raupen den Boden nicht
mehr berühren.
• Mutter (2) gegen den Uhrzeiger-
sinn so weit drehen, bis das
Raupenband entfernt werden
kann.
• Raupenband wechseln, das neue
Raupenband mit Mutter (2) wieder
spannen (siehe „Raupenband
nachstellen“).
Abscherschrauben austauschen
Bild 9
Mit Abscherschrauben (1) und
Sicherungsmuttern (2) wird die
Schnecke (3) auf der Antriebswelle
(4) befestigt. Die Schrauben sind so
konstruiert, daß sie brechen
(abscheren), wenn die Schnecke auf
feste Fremdkörper trifft; damit wer-
den Schäden am Gerät vermieden.
Diese Schrauben (1) und Muttern (2)
dürfen nur durch Original-Ersatzteile
ersetzt werden (zwei Ersatzschrau-
ben und -sicherungsmuttern sind im
Lieferumfang enthalten):
• Abgescherte Schraube und Mutter
entfernen, Befestigungsstelle
reinigen und schmieren.
• Neue Abscherschraube sowie
neue Sicherungsmutter
verwenden.
Räumplatte austauschen
(STH 5.56, STH 8.66, STH 10.66
C)
Bild 7
• Schrauben (6), Unterlegscheiben
(7) und Muttern (8) entfernen.
• Räumplatte (5) austauschen.
• Neue Räumplatte mit Schrauben,
Unterlegscheiben und Muttern an
Gehäuse festschrauben.
Räumplatte austauschen
(STH 953)
Bild 11
• Gerät nach hinten kippen.
• Schrauben (4) und Muttern (5)
entfernen.
• Räumplatte (2) austauschen.
Deutsch
Betriebsanleitung Schneefräse
14
• Neue Räumplatte mit Schrauben
und Muttern an Gehäuse fest-
schrauben.
• Gerät zurückkippen, Einstellung
prüfen (siehe „Räumplatte
einstellen“).
Gleitkufen austauschen
Bild 7
• Muttern (2), Unterlegscheiben (3)
und Schrauben (4) entfernen.
• Gleitkufen (1) an beiden Seiten
des Gehäuses austauschen.
• Neue Gleitkufen einstellen (siehe
„Gleitkufen einstellen“).
Stillegen
Explosionsgefahr durch
Entzünden von Kraftstoffdämpfen
Bevor Sie das Gerät stillegen, ent-
leeren Sie den Kraftstofftank in ein
geeignetes Gefäß im Freien (siehe
„Motoranleitung“).
Wenn das Gerät länger als einen
Monat nicht benutzt wird, z.B. nach
der Saison:
• Motor vorbereiten (siehe
„Motoranleitung“).
• Gerät reinigen.
• Zum Schutz vor Rost alle
Metallteile mit einem geölten
Lappen abwischen oder mit
Sprühöl einsprühen.
• Das Gerät in einem sauberen und
trockenen Raum abstellen.
Garantie
In jedem Land gelten die von
unserer Gesellschaft bzw. dem
Importeur herausgegebenen Garan-
tiebestimmungen.
Störungen beseitigen wir an Ihrem
Gerät im Rahmen der Gewähr-
leistung kostenlos, sofern ein
Material- oder Herstellungsfehler die
Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte an Ihren Ver-
käufer oder die nächstgelegene Nie-
derlassung.
!
Betriebsanleitung Schneefräse
Deutsch
15
Hilfe bei Störungen
Verletzungsgefahr durch
unbeabsichtigtes Starten
Vor allen Arbeiten an diesem Gerät
– Stellen Sie den Motor ab.
– Ziehen Sie den Zündschlüssel und
den Zündkerzenstecker.
– Warten Sie, bis der Motor
abgekühlt ist.
Achtung
Störungen beim Betrieb des Gerätes
haben zum Teil einfache Ursachen,
die Sie selbst beheben können. Im
Zweifelsfall und bei ausdrücklichem
Hinweis eine Fachwerkstatt aufsu-
chen.
Lassen Sie Reparaturen ausschließ-
lich von einer Fachwerkstatt unter
Verwendung von Original-Ersatz-
teilen ausführen.
!
Fehler
Mögliche Ursache
Abhilfe
Motor startet nicht.
Kraftstofftank leer.
Tank auffüllen.
Abgestandener Kraftstoff.
Abgestandenen Kraftstoff in ein
geeignetes Gefäß im Freien ablassen
1
).
Tank mit sauberem, frischem Kraftstoff
auffüllen.
Motor im kalten Zustand, Chokehebel
nicht auf „
“/„ON“ gestellt.
Chokehebel auf „
“/„ON“ stellen.
Gashebel nicht auf „
“ gestellt
(STH 5.56, STH 8.66, STH 10.66 C).
Gashebel auf „
“ stellen.
Zündkerzenstecker nicht aufgesteckt.
Zündkerzenstecker auf die Kerze
aufstecken.
Luftfilter verschmutzt.
Luftfilter reinigen
1
).
Zündkerze verschmutzt oder defekt.
Zündkerze reinigen
1
).
Defekte Zündkerze auswechseln
lassen
2
).
Vergaser vollgelaufen.
Chokehebel auf „OFF“ stellen und starten.
Motor läuft unregelmäßig
(stottert).
Chokehebel auf „
“/„ON“ gestellt.
Chokehebel auf „OFF“ stellen.
Zündkerzenstecker locker aufgesteckt.
Zündkerzenstecker fest aufstecken.
Abgestandener Kraftstoff.
Wasser oder Schmutz in Kraftstoffanlage.
Abgestandenen Kraftstoff in ein
geeignetes Gefäß im Freien ablassen
1
).
Tank mit sauberem, frischem Kraftstoff
auffüllen.
Entlüftungsloch im Tankdeckel verstopft.
Tankdeckel und Entlüftungsloch reinigen.
Luftfilter verschmutzt.
Luftfilter reinigen
1
).
Vergaser verstellt.
Vergaser einstellen lassen
2
).
Gerät räumt keinen
Schnee.
Abscherschrauben abgerissen.
Abscherschrauben ersetzen (siehe
„Abscherschrauben austauschen“).
Schnecke oder Auswurfschacht verstopft. Motor stoppen, Zündkerzenstecker
ziehen. Verstopfung beseitigen.
Kupplungszug für Schneckenantrieb nicht
richtig eingestellt.
Kupplungszug einstellen (siehe
„Kupplung für Schneckenantrieb
einstellen“).
Keilriemen lose oder gerissen
(STH 953).
Lose Keilriemen spannen (siehe
„Keilriemen spannen“). Gerissene
Keilriemen ersetzen lassen
2
).
Keilriemen lose oder gerissen
(STH 5.56, STH 8.66, STH 10.66 C).
Lose Keilriemen spannen lassen
2
).
Gerissene Keilriemen ersetzen lassen
2
).
Deutsch
Betriebsanleitung Schneefräse
16
Gerät fährt nicht.
Kupplungszug für Fahrantrieb nicht richtig
eingestellt.
Kupplungszug einstellen (siehe
„Kupplung für Fahrantrieb einstellen“).
Keilriemen lose oder gerissen
(STH 5.56, STH 8.66, STH 10.66 C).
Lose Keilriemen spannen lassen
2
).
Gerissene Keilriemen ersetzen lassen
2
).
Fahrantrieb vereist (STH 5.56, STH 8.66,
STH 10.66 C).
Vereisung beseitigen (siehe „Fahrantrieb
prüfen“).
Reibradgummi gerissen.
Reibradgummi ersetzen lassen
2
).
Übermäßige Vibration.
Lockere Teile oder beschädigte
Schnecke.
Motor sofort stoppen und Zündkerzen-
stecker ziehen. Lose Schrauben und Mut-
tern festziehen. Beschädigte Schnecke
reparieren lassen
2
).
Gänge lassen sich nur
schwer schalten
(STH 5.56, STH 8.66, STH
10.66 C).
Kupplungszug für Fahrantrieb nicht richtig
eingestellt.
Kupplungszug einstellen (siehe „Kupp-
lung für Fahrantrieb einstellen“).
Schalthebel nicht richtig eingestellt
(STH 8.66, STH 10.66 C).
Schalthebel einstellen (siehe „Schalt-
hebel einstellen“).
Fahrantrieb vereist (STH 5.56, STH 8.66,
STH 10.66 C).
Vereisung beseitigen (siehe „Fahrantrieb
prüfen“).
1
)
Siehe „Motoranleitung“
2
)
Diese Arbeiten nur von einer Fachwerkstatt durchführen lassen
Fehler
Mögliche Ursache
Abhilfe
Technische Daten
Typ
Bestellnummer
Gerät
STH 953
1.332-101
Schneefräse mit
Rädern
STH 5.56
1.335-101
Schneefräse mit
Rädern
STH 8.66
1.332-201
Schneefräse mit
Rädern
STH 10.66 C
1.332-302
Schneefräse mit
Raupen
Motor
Tecumseh 2- Takt Tecumseh 4 - Takt Tecumseh 4 - Takt Tecumseh 4 - Takt
Nennleistung
PS/kW
4,5/3,3
5/3,7
8/5,9
10/7,4
Betriebsdrehzahl
U/min
3600
3600
3600
3600
Tankinhalt l
1,9
2
3,8
3,8
Kraftstoff
Normalbenzin,
bleifrei
mit 2%
Ölbeimischung
Normalbenzin,
bleifrei
Normalbenzin,
bleifrei
Normalbenzin,
bleifrei
Arbeitsbreite mm
530
560
660
660
Arbeits-
geschwindigkeit
Schritt-
geschwindigkeit
Schritt-
geschwindigkeit
Schritt-
geschwindigkeit
Schritt-
geschwindigkeit
Flächenleistung
m
2
/h
1600
1700
2000
2000
Länge mm
1030
1350
1370
1370
Breite mm
560
600
770
770
Höhe mm
910
1090
1110
1110
Gewicht kg
33
72
92
101
Ölmenge l
-
0,62
0,77
0,77
Ölsorte unter 0°C
-
SAE 30
SAE 30
SAE 30
Ölsorte über 0°C
-
SAE 5 W 30
SAE 5 W 30
SAE 5 W 30
Ölsorte über 18°C
-
SAE 0 W 30
SAE 0 W 30
SAE 0 W 30
Operating Manual – Snowthrower
English
18
Information on the
identification plate
This information is very important for
later identification of the machine
when ordering spare parts and when
using the Customer Service.
You will find the identification plate in
the vicinity of the engine.
Copy all the information on this
identification plate into the following
space.
Various models are described in
these operating instructions. These
models are designated as STH 953,
STH 5.56, STH 8.66, STH 10.66 C
(see general survey on the fold-out
page).
For your safety
Use the machine properly
This machine is intended only for
use
– as a snow-clearing machine to
remove snow from hard-surfaced
paths and flat ground
– in accordance with the
specifications and safety
instructions given in these
operating instructions.
All other usages are considered to
be contrary to the intended purpose
of the machine.
Usage of the machine contrary to its
intended purpose or the making of
unauthorized changes to the
machine rule out any liability on the
part of the manufacturer.
The user is liable for damage to third
persons and their property which
occurs as a result of use of the
machine.
General notes on safety
As user of this machine, read these
operating instructions through
carefully before using the machine
for the first time. Follow these
instructions and keep them safe for
later use or in case of a change of
ownership.
Do not allow any person under the
age of 16 to handle this machine (it is
possible that local regulations define
the minimum age of the user).
Keep other people, especially
children, and domestic animals away
from the danger area.
Pay attention to national regulations
in force if you are in charge of the
machine on public roads or paths.
Never use the machine to transport
someone.
When you are working with the
machine, wear gloves, protective
goggles, closely fitting winter
clothing and robust footwear with
non-slip soles.
Never refuel the machine in an
enclosed space or when the engine
is running or hot.
Never allow parts of the body or
clothing to come close to rotating or
hot parts of the machine.
Turn off the engine, remove the
ignition key and the spark-plug
connector whenever
– you are not working with the
machine
– you leave it for a time or
– you make adjustments to it or
undertake maintenance or repair
work.
Let the engine cool down before you
park the machine in an enclosed
space.
Store the machine and fuel in a safe
place
– away from sources of fire (sparks,
flames)
– inaccessible to children
Have the machine repaired only by a
professional workshop.
Safety features
Figure 1
Safety devices are provided for your
protection and must always function
properly. You may not remove,
change or circumvent them.
Coupling lever for the drive
system (2)
The drive system switches off if the
user releases his hold on this
coupling lever.
Coupling lever for the worm
drive (1)
This lever can be locked into the
pressed-down position if the user
presses the coupling lever for the
drive system (2) and keeps it down.
As soon as the user lets go of the
lever (2), both levers jump back;
worm drive and drive system are
simultaneously switched off.
Coupling bar (1)
(STH 953)
When the user releases hold of this
bar, the worm drive switches off and
the machine comes to a halt.
Protective grid in the throw-out
chute
The protective grid stops you from
reaching into the throw-out chute.
Symbols on the machine
At various places on the machine
you will find safety and warning
notices represented by symbols or
pictograms. The symbols have the
following precise meanings:
Risk of injury or
damage to property.
English
Operating Manual – Snowthrower
19
Read these operating
instructions through
carefully before
operating the machine
and in particular the
chapter entitled “For
your safety”.
Risk of being burnt.
Keep at a safe
distance from hot
parts of the machine.
Risk of injury from
thrown-out snow or
solid objects.
Only touch parts of
the machine when
they have come to a
complete halt.
Risk of injury from
rotating parts. Keep
hands and feet away
from rotating parts.
Unpacking and
assembly
Check the contents as you unpack
the machine.
Assemble the machine as illustrated
at the end of these operating
instructions.
Before using the
machine for the first
time
(STH 5.56, STH 8.66,
STH 10.66 C)
•
It is essential to check the oil level.
Refill or top up with engine oil (see
“Engine instructions”) as required.
•
For transportation reasons, the
tyres may show a higher tyre
pressure. Check tyre pressure and
adjust accordingly (approx. 1 bar).
•
Adjust coupling for worm drive and
drive system (see “Maintenance”).
•
(STH 10.66 C ,
STH 10.66 C)
Adjust drive lever (see
“Maintenance”).
Operating the machine
Risk of injury
Before making any adjustments
– Turn off the engine.
– Remove the ignition key and the
spark-plug connector.
– Wait until the engine has cooled
down.
Adjust the machine to
conform to the ground
and snow conditions
Adjust working position
(STH 10.66 C)
Figure 4
•
Use setting lever (1) to select a
position to match the conditions:
– Position I: For heavy snow
which has iced over. Worm is
pressed onto the ground
– Position II: For normal snow
conditions.
– Position III: For clearing uneven
paths or for transporting the
machine. Worm is at a greater
distance from the ground.
Setting a drive wheel to freewheel
(STH 8.66)
Figure 8
For small to moderate amounts of
snow and terrain which includes
many curves, the connection
between right wheel and drive can
be disconnected. The machine will
then be easier to steer.
•
Move the ring spring (1) to the
outer hole (3).
For larger amounts of snow and
iced-over paths, both wheels must
be driven:
•
Line up hole (2) of the wheel hub
and the hole of the wheel axle.
•
Insert ring spring (1) in both holes
(2). The wheel may not be fixed
through the hole (3).
Adjust clearing plate
(STH 953)
Figure 11
When the machine is standing on
even ground, the worm (1), clearing
plate (2) and wheels (3) must all be
touching the ground at the same
time. If the clearing plate is set too
high, snow will be hurled backwards.
If it is set too low it will be worn down
faster.
To set the clearing plate:
•
Tip the machine backwards.
•
Loosen nuts (5).
•
Set clearing plate higher or lower
as appropriate and tighten nuts
again.
•
Tip the machine forwards again,
check the setting and repeat as
necessary.
Adjust the skids
(STH 5.56, STH 8.66, STH 10.66 C)
Figure 7
With the skids (1), the distance
between the ground and the clearing
plate (5) can be set in such a way
that no parts of the ground (e.g.
earth or stones) can be taken up.
•
(STH 10.66 C) Set setting lever
(Figure 4, item 1) to position II.
•
Loosen nuts (2) on both sides of
the machine.
•
Adjust skids to conform to the
ground conditions:
– lower for uneven or non-hard-
surfaced paths
– higher for even paths.
•
Fasten the skids with nuts (2) in
such a way that they uniformly
touch the ground.
Fill up with fuel and check
the oil level
Danger of explosion and risk
of being burnt
Fill up with fuel only in the open air
and when the engine has been
switched off and is cold. Do not
smoke whilst filling up.
Never fill up with fuel to the top. If fuel
overflows, let the overflowed fuel
evaporate completely before you
start the engine.
!
!
Operating Manual – Snowthrower
English
20
Store fuel only in suitable containers
designed to take fuel.
•
(STH 5.56, STH 8.66, STH 10.66
C) Check oil level, top up as
required (see “Engine
Instructions”).
•
Fill up with fuel (for types of fuel
see specifications in the engine
instructions), close fuel tank cap
and wipe away remains of fuel.
Working with the snow-
clearing machine
Risk of injury
Keep other people, in particular
children, and domestic animals away
from the danger area.
Operate the machine only when it is
in a faultless and safe-to-operate
condition.
Inspect the ground over which the
machine is to operate and remove all
objects which could be picked up by
the machine and hurled out.
Work only when there is sufficient
illumination.
Work slowly and carefully, especially
on uneven or non-hard-surfaced
paths, or when you are moving
backwards.
Set the distance between worm
housing and ground in such a way
that no extraneous material (e.g.
stones) is taken up by the machine.
Caution
Risk of damage to the machine
If the machine strikes extraneous
material (e.g. stones) or exhibits
unusual vibrations, switch off the
machine and inspect it for damage.
Get any damage you discover
repaired before you work with the
machine again.
Before you put the machine to work,
let the engine run to warm up.
When you have finished work, leave
the engine running for a few minutes
to eliminate the moisture.
(STH 5.56, STH 8.66, STH 10.66 C)
Figure 1
•
Adjust throw-out chute (see “Set
the direction and distance of
throw”).
•
Start the engine (see “Start the
engine”).
•
With the coupling levers (1 and 2)
released, choose a forwards gear
with shift lever (6).
•
Press coupling lever for worm
drive (1) and hold it down; worm
and throw turbine are driven.
•
Press coupling lever for the drive
system (2) and hold it down; the
machine moves forwards and
clears the snow. As long as this
lever is pressed, the coupling lever
for the worm drive (1) is locked in
position and you can let go of it.
•
If you want to change gear, first
release the coupling lever for the
drive system (2) and then change
gear with the shift lever (6).
•
(In some machines).
The machine is fitted with free-
wheeling levers (3 and 4). Using
these enables the machine to be
steered more easily:
– to the right: pull on the right free-
wheel lever (4)
– to the left: pull on the left free-
wheel lever (3).
(STH 953)
Figure 1
•
Adjust throw-out chute (see “Set
the direction and distance of
throw”).
•
Start the engine (see “Start the
engine”).
•
Press coupling lever (1) and hold it
down; the worm is driven. As a
result of the worm establishing
contact with the ground, the
machine moves forwards.
•
If you want to increase the travel
speed, raise the side handle (8)
slightly; the worm has greater
contact with the ground and drives
the machine forwards faster. This
leads (if repeated frequently) to the
rubber lip on the worm wearing
down faster.
•
To reduce the travel speed, press
down on the side handle.
Working on slopes
Risk of injury from machine
tipping over
Work slowly and carefully, especially
when you change direction.
Guide the machine up or down the
slope, not crosswise to it.
Watch out for obstacles, do not work
near inclines.
Do not use the machine on slopes
with a gradient greater than 20 %.
Tips on clearing snow
•
Clear snow immediately after it has
stopped snowing; later on, the
underneath layer will ice up and
will make clearing the snow more
difficult.
•
If at all possible, clear snow in the
direction of the wind.
•
Clear the snow in such a way that
the tracks you have cleared
overlap slightly.
Set the direction and
distance of throw
Figure 10
Risk of injury
Do not set the flap (2) of the throw-
out chute (3) in the direction of
people, animals, windows, cars and
doors.
Set the direction of throw
•
Put the throw-out chute (3) in the
desired direction by rotating the
handle (Figure 1, item 7)
Set the throw distance
The steeper the angle of the flap (2)
is set, the higher and further the
snow will be ejected.
•
For machines with lever (Figure 1,
item 5): press lever forwards to set
the flap (2) higher and back for
lower.
•
For machines without lever: loosen
knob (1) and set flap (2) higher or
lower as required.
Start the engine
Figure 2
Danger
If you start the engine in an enclosed
space, move the machine
immediately afterwards into the open
air. Never leave the engine running
in an enclosed space.
!
!
!
!
