Operating Manual – Snowthrower

21

Before starting the engine, release

coupling levers (Figure 1, items 1

and 2)/coupling bar (Figure 1,

item 1).

Check contents of fuel tank and oil

level, as required fill up with oil and

fuel (see “Engine instructions”).

Start with pull starter

Set shut-off valve (10), if this is

present, to “ON”.

Put spark-plug connector (8) onto

the spark plug.

(STH 5.56, STH 8.66, STH 10.66

C) Set throttle lever (7) to “

”.

For a cold start, set choke (2) to

”/“ON”.

Insert ignition key (1) in the ignition

lock. In (STH 953), also turn to

“ON”.

Press primer knob (3) once. In cold

weather press it twice or three

times.

Pull the pull starter (4) slowly until

some resistance is felt, then

quickly and vigorously. Do not let

the pull starter recoil quickly but

lead it back slowly.

Set choke (2) back progressively

to “OFF”.

Start with electric starter

(optional)

(STH 5.56, STH 8.66, STH 10.66 C)

To start the engine, the electric

starter must be connected to the

mains power supply.

Risk of electric shock

Make sure that the mains supply

network is protected with a fault

current circuit-breaker. If required,

have an appropriate circuit-breaker

fitted, but only by a trained

electrician.

For connecting the electric starter to

the mains, use only extension cables

(not supplied with the machine)

which are approved for use in the

open air and which are protected by

an earth wire, e.g. up to a maximum

length of 50 m:

– H07RN-F 3x1.5 mm² up to –25 °C

– H07BQ-F 3x1.5 mm² up to –40 °C.

Caution

If the electric starter is not connected

properly, damage could occur to the

machine or in its vicinity.

Make sure that the mains supply

network

– is operating in conformity with the

specifications on the starter

identification plate (Figure 2,

item 9) at 220–230 V and 50 Hz

– is protected by an appropriate fuse

system.

Put spark-plug connector (8) onto

the spark plug.

Set throttle lever (7) to “

”.

Insert ignition key (1) in the ignition

lock, but do not turn it.

Connect extension cable first with

the plug (5) and then with a mains

socket.

Set choke (2) to “OFF”.

Press starter button (6) long

enough (max. 5 sec.) for the

engine to start. For a cold start, set

choke (2) while the starter button is

being pressed to “

”. Wait at least

10 sec. before attempting to start

the engine again.

As required, set the choke (2)

progressively back to “OFF”.

Separate the extension cable first

from the mains and then from the

electric starter.

Stop the engine

Figure 2

To avoid damage to the machine

or starting problems arising from

moisture, let the engine run for a

few minutes before switching it off

(to dry out).

(STH 5.56, STH 8.66, STH 10.66

C) Set throttle lever (7) to “

”.

Ignition key (1)

– (STH 953) turn to “OFF” and

pull it out.

– (STH 5.56, STH 8.66, STH

10.66 C) pull it out.

Set shut-off valve (10), if present,

to “OFF”.

Put in gear

(Type 3 to Type 9)

Figure 1

Caution

Release coupling levers (1 and 2)

before you select a gear or change

gear.

Select a gear with the shift lever

(6):

– Forwards: “1” (slow) up to “5”/“6”

(fast)

– Reverse: “R” (slow) and “R

”

(fast).

Eliminate any blockages in

the worm or the throw-out

chute

Risk of injury

Before doing any work on this

machine

– Turn off the engine.

– Wait until all moving parts have

come to a halt.

– Remove the ignition key and the

spark-plug connector.

Use a wooden rod or a shovel to

eliminate of the blockage

Snow chains (optional)

In extreme weather conditions, snow

chains can be obtained from

specialist dealers and used on the

machine.

!

!

background image

Operating Manual – Snowthrower

English

22

Transportation

Driving

To manoeuvre or get across short

distances.

Start the machine.

Select a forwards or reverse gear.

Press coupling lever for driving

system/coupling bar and hold it

down.

Move the machine carefully.

Transporting the machine

without it operating from its

own power

Risk of injury

Before transportation

– Turn off the engine.

– Remove the ignition key and the

spark-plug connector.

– Wait until the engine has cooled

down.

Transport the machine on or in a

vehicle in a horizontal position.

Secure the machine against rolling

or slipping.

Maintenance

Maintenance schedule

Once in the season:

Have the machine checked over and

maintained in a specialist workshop.

Each time before using the

machine:

Check the oil level and top up as

necessary.

Check all screw fittings for firm

seating, tighten them if necessary.

Check the safety features.

!

Maintenance tasks

After use

10 h

25 h

50 h

End of

season

As

required

Clean throw-out chute, worm and worm casing

Clean air filter

Replace air filter

1

)

Change oil

(STH 5.56, STH 8.66, STH

10.66 C)

3

)

•

4

)

Lubricate mobile and rotating parts

Clean spark plugs

1

)

Have spark plugs changed

2

)

Check tyre pressure, increase as required

Clean air cooling system and exhaust

1

)

l

Check coupling adjustment, readjust as

required

Have the carburettor setting checked

2

)

Inspect the clearing plate, replace worn-out

clearing plate

Check skids, replace worn-out skids in pairs

Check caterpillar track, readjust as required.

Replace defective caterpillar track

Replace fuel filler cap

Have exhaust silencer replaced

2

)

1

)

See “Engine instructions”

2

)

Have this work carried out only by a specialist workshop

3

)

First oil change after 5 hours

4

)

Oil change every 25 hours of heavy work

background image

English

Operating Manual – Snowthrower

23

Maintenance tasks

Risk of injury

Before doing any work on this

machine

– Turn off the engine.

– Remove the ignition key and the

spark-plug connector.

– Wait until the engine has cooled

down.

Caution

Risk of damage to the machine

When replacing parts of the machine

use only original spare parts.

Clean the machine

Park the machine on a firm, even

and horizontal piece of ground.

Remove any dirt sticking to it.

Clean the machine by pouring

water through the throw-out chute,

leave it to dry.

Clean engine with a cloth and

brush.

Lubrication

Lubricate all rotating and mobile

parts with a light oil.

Adjust tyre pressure

(STH 5.56, STH 8.66)

Recommended tyre pressure

approx. 1 bar.

Maintenance work on the engine

See “Engine instructions”.

Adjust coupling for the worm

drive

(STH 5.56, STH 8.66, STH 10.66 C)

Figure 3

Check the state of the coupling:

Press left coupling lever (1)

forwards (direction I); at the same

time press down rubber (3).

Coupling cable (5) must be a little

slacker. Slacken it if necessary

(see “Making adjustments to the

coupling cable”).

Release the coupling lever (1).

There must be no slackness on the

coupling cable (5) but it must not

be taut either. Adjust if necessary

(see “Making adjustments to the

coupling cable”).

The coupling lever (1) must allow

itself to be pressed down

completely. If it does not, the

coupling cable is tightened too

firmly and must be slackened

(see “Making adjustments to the

coupling cable”).

Adjust coupling for the drive

system

(STH 5.56, STH 8.66, STH 10.66 C)

Figure 1

(Machines with caterpillar drive)

Set setting lever (Figure 4, item 1)

to position III (Transport).

Set shift lever (6) to the fastest

forward gear (highest figure).

Having released the coupling lever

(2), push the machine forwards.

While you are pushing the

machine, set shift lever (6) to the

fastest reverse gear “R

” and

then set it to the fastest forward

gear.

If some resistance is felt while

you are pushing the machine or

changing gear, you need to

slacken the coupling cable (see

“Making adjustments to the

coupling cable”).

While you are pushing the

machine, press coupling lever (2).

The wheels/caterpillar tracks must

become blocked. If not, tighten the

coupling cable a little (see “Making

adjustments to the coupling

cable”).

If you have not been able to make

a perfect adjustment or if in doubt

about the result, see “Checking the

drive system”.

Making adjustments to the

coupling cable

(STH 5.56, STH 8.66, STH 10.66 C)

Figure 3

For coupling cables with adjusting

sleeves (6)

– Tighten: loosen nut (7) and

screw adjusting sleeve (6)

against it.

– Slacken: loosen adjusting

sleeve (6) and screw nut (7)

against it.

For coupling cables with load-

removal spring (8): Before making

an adjustment the spring must be

unhooked and afterwards hooked

on again. The coupling cable is

correctly adjusted when the spring

expands 2 to 3 cm when coupling

takes place.

– Tighten: Screw lock-nut (9)

upwards.

– Slacken: Screw lock-nut (9)

downwards.

Checking the drive system

(STH 5.56, STH 8.66, STH 10.66 C)

Figure 13

Caution

Risk of damage to the machine

Take care when tipping the machine

to see that

– the machine stays balanced and

– no fuel or oil runs into the air filter

or out of the machine.

Loosen screws to frame cover;

if necessary tip the machine

forwards.

With the coupling lever for the

drive system released (Figure 1,

item 2) change into all gears; in

doing so the friction wheel (2)

should not come into contact with

the drive wheel (3). If it does,

slacken the coupling cable (see

“Making adjustments to the

coupling cable”).

In each gear, press the coupling

lever for the drive system; the

friction wheel must make contact

with the drive wheel. If it does not,

tighten the coupling cable (see

“Making adjustments to the

coupling cable”).

As required clean the drive wheel

and the rubber on the friction

wheel; they must be free of grease.

If necessary remove ice on parts

which are iced over.

Tightening the V-belt

(STH 953)

Figure 5

If the worm is running irregularly at

the constant engine speed, the

tension of the V-belt (5) must be

adjusted.

If there is an additional hole (3b) on

the coupling lever (1), hook the

coupling cable (2) into the higher

hole (3b).

!

background image

Operating Manual – Snowthrower

English

24

If there is no additional (higher)

hole or it is already in use, then

– Remove the V-belt cover (4).

– Hook spring (6) at the end of the

coupling cable into the next

highest hole (from 7a to 7b, from

7b to 7c).

– Replace V-belt cover.

Adjusting the shift lever

(STH 10.66 C ,

STH 10.66 C)

Figure 12

Remove spring clip (4) and washer

(5), extract spindle

nut (6) from the hole (7).

Press gearshift arm (2) down-

wards, set shift lever (3) to gear

“6”.

Rotate spindle nut (6) in such

a way that the pin can be put into

the same hole (7).

Secure spindle nut with washer

and spring clip.

Adjusting the caterpillar track

(STH 10.66 C)

Figure 6

The caterpillar track (1) is correctly

adjusted if it can be forced down by

hand by 10–12 mm. If it can be

forced down by a greater or lesser

amount, it must be adjusted:

Set the machine on a secure and

horizontal support so that the

caterpillar tracks no longer touch

the ground.

Rotate nut (2) until the caterpillar

track has the correct tension:

– To tighten, rotate in clockwise

direction

– To slacken, rotate in anti-

clockwise direction.

Replacing the caterpillar track

(STH 10.66 C)

Figure 6

Set the machine on a secure and

horizontal support so that the

caterpillar tracks no longer touch

the ground.

Rotate nut (2) sufficiently in an

anti-clockwise direction to enable

the caterpillar track to be removed.

Replace caterpillar track and

adjust the tension of the new

caterpillar track with the nut (2)

(see “Adjusting the caterpillar

track”).

Replacing a shear bolt

Figure 9

The worm (3) is fastened to the drive

shaft (4) with shear bolts (1) and

lock-nuts (2). The bolts are

constructed in such a way that they

break (shear off) if the worm strikes

solid extraneous objects. In this

way damage to the machine is

prevented. These bolts (1) and nuts

(2) may only be replaced with

original spare parts (two replace-

ment bolts and lock-nuts are

supplied with the machine):

Remove sheared-off bolt and nut,

clean place of attachment and

lubricate it.

Use a new shear bolt and lock-nut

to replace the broken one.

Replacing the clearing plate

(STH 5.56, STH 8.66, STH 10.66 C)

Figure 7

Remove screws (6), washers (7)

and nuts (8).

Replace clearing plate (5).

Screw new clearing plate to

housing with screws, washers

and nuts.

Replacing the clearing plate

(STH 953)

Figure 11

Tip machine backwards.

Remove screws (4) and nuts (5).

Replace clearing plate (2).

Screw new clearing plate to

housing with screws and nuts.

Tip machine back again, check

setting (see “Adjust clearing

plate”).

Replace skids

Figure 7

Remove nuts (2), washers (3) and

bolts (4).

Replace skids (1) on both sides of

the housing.

Adjust new skids (see “Adjust the

skids”).

Preparing the machine

for non-use

Danger of causing an

explosion by fuel fumes igniting

Before you prepare the machine for

non-use, empty the fuel tank into a

suitable container in the open air

(see “Engine instructions”).

When the machine is not to be used

for more than a month, e.g. after the

winter:

Prepare engine (see “Engine

instructions”).

Clean machine.

To protect from rust, wipe over all

metal parts with an oily cloth or

spray with spray lubricant.

Park the machine in a clean, dry

enclosed space.

Warranty

The warranty terms issued by our

company or importer are valid in

every country.

We remedy faults to your machine

free of charge within the scope of the

warranty provided that the

cause proves to be a material or

manufacturing error. Should you

need to call upon the warranty,

please apply to the vendor of your

machine or to the nearest agency.

!

background image

English

Operating Manual – Snowthrower

25

Troubleshooting

Risk of injury from starting the

machine by mistake

Before doing any work on this

machine

– Turn off the engine.

– Remove the ignition key and the

spark-plug connector.

– Wait until the engine has cooled

down.

Caution

Faults encountered when operating

the machine sometimes have simple

causes which you can remedy

yourself. If you are in any doubt, or if

expressly instructed to do so, seek

the help of a specialist workshop.

Have repair work carried out only by

a specialist workshop which will use

original replacement parts.

!

Fault

Possible cause

Action to take

Engine does not start.

Fuel tank empty.

Fill fuel tank.

Fuel has gone stale.

Drain out stale fuel into a suitable container in

the open air

1

). Fill up tank with clean, fresh

fuel.

Engine is cold.

Choke lever is not set to “

”/“ON”.

Set choke lever to “

”/“ON”.

Throttle lever is not set to “

”

(STH 5.56, STH 8.66, STH 10.66 C)

.

Set throttle lever to “

”.

Spark-plug connector not connected.

Put spark-plug connector on the spark plug.

Air filter dirty.

Clean air filter

1

).

Spark plug dirty or defective.

Clean spark plug

1

).

Have defective spark plug replaced

2

).

Carburettor flooded.

Set choke lever to “OFF” and start engine.

Engine runs unevenly

(stutters).

Choke lever set to “

”/“ON”.

Set choke lever to “OFF”.

Spark-plug connector loosely connected.

Connect spark-plug connector firmly.

Stale fuel.

Water or dirt in the fuel system.

Drain off stale fuel into a suitable container in

the open air

1

).

Fill up tank with clean, fresh fuel.

Vent hole in fuel filler cap blocked.

Clean fuel filler cap and vent hole.

Air filter dirty.

Clean air filter

1

).

Carburettor altered.

Have carburettor reset

2

).

Machine does not clear snow.

Shear bolts broken off.

Put in new shear bolts (see “Replacing a shear

bolt”).

Worm or throw-out chute blocked.

Stop engine, disconnect spark-plug connector.

Eliminate blockage.

Coupling cable for worm drive not correctly

adjusted.

Adjust coupling cable (see “Adjust coupling

for the worm drive”).

V-belt slack or torn

(STH 953)

.

Tighten slack V-belt (see “Tightening the V-

belt”). Have torn V-belt replaced

2

).

V-belt slack or torn

(STH 5.56, STH 8.66,

STH 10.66 C)

.

Have slack V-belt tightened

2

).

Have torn V-belt replaced

2

).

background image

Operating Manual – Snowthrower

English

26

Machine does not drive along. Coupling cable for drive system not adjusted

correctly.

Adjust coupling cable (see “Adjust coupling

for the drive system”).

V-belt slack or torn

(STH 5.56, STH 8.66,

STH 10.66 C)

.

Have slack V-belt tightened

2

).

Have torn V-belt replaced

2

).

Drive system iced up

(STH 5.56, STH 8.66,

STH 10.66 C)

.

Remove ice accumulation (see “Checking the

drive system”).

Friction-wheel rubber torn.

Have friction-wheel rubber replaced

2

).

Excessive vibration.

Loose parts or damaged worm.

Stop engine immediately and pull off spark-

plug connector. Tighten loose bolts and

nuts.Have damaged worm repaired

2

).

Gears can only be changed

with difficulty.

(STH 5.56, STH 8.66, STH

10.66 C)

.

Coupling cable for drive system not correctly

adjusted.

Adjust coupling cable (see “Adjust coupling

cable for the drive system”).

Shift lever not correctly adjusted

(STH 10.66 C ,)

.

Adjust shift lever (see “Adjusting the shift

lever”).

Drive system iced up

(STH 5.56, STH 8.66,

STH 10.66 C)

.

Remove ice accumulation (see “Checking the

drive system”).

1

)

see “Engine instructions”

2

)

have these tasks carried out only by a specialist workshop

Fault

Possible cause

Action to take

background image

Technical Data

Type

Manufacture no.

Unit

STH 953

1.332-101

Rotary snow plough

with wheels

STH 5.56

1.335-101

Rotary snow plougt

with wheels

STH 8.66

1.332-201

Rotary snow ploug

with wheels

STH 10:66 C

1.332-302

Rotary snow ploug

with chain track

Engine

Tecumseh 2-stroke Tecumseh 4 -stroke Tecumseh 4 -stroke Tecumseh 4 -stroke

Nominal power

consumption,

HP/kW

4,5/3,3

5/3,7

8/5,9

10/7,4

Operating speed,

r.p.m.

3600

3600

3600

3600

Tank capacity,  l

1.9

2

3.8

3.8

Fuel

Premium, unleaded

With a 2% oil

admixture

Premium, unleaded Premium, unleaded Premium, unleaded

Working width, mm

530

560

660

660

Working speed

Walking speed

Walking speed

Walking speed

Walking speed

Surface capacity,

m

2

/h

1600

1700

2000

2000

Length, mm

1030

1350

1370

1370

Width, mm

560

600

770

770

Height, mm

910

1090

1110

1110

Weight, kg

33

72

92

101

Oil capacity, l

-

0.62

0.77

0.77

Oil grade under

0°C

-

SAE 30

SAE 30

SAE 30

Oil grade over 0°C

-

SAE 5 W 30

SAE 5 W 30

SAE 5 W 30

Oil grade over

18°C

-

SAE 0 W 30

SAE 0 W 30

SAE 0 W 30

background image

Français

Notice d'instructions – Chasse-neige

28

Indications figurant sur la

plaquette signalétique

Ces indications sont d'une

importance capitale car elles

permettront plus tard d'identifier les

pièces de rechange et d'accomplir

les prestations du service après-

vente.

Vous trouverez la plaquette

signalétique à proximité du moteur.

Reportez dans l'encadré ci-dessous

toutes les indications figurant sur la

plaquette signalétique.

La présente notice d'instructions

se réfère à plusieurs modèles,

désignés par les STH 953, STH

5.56, STH 8.66 , STH 10.66 C (voir

la vue d'ensemble des appareils

représentés sur la feuille dépliante).

Pour votre sécurité

Utilisation conforme de

l'appareil

Cet appareil doit être exclusivement

utilisé

– comme chasse-neige pour enlever

la neige recouvrant les voies et

surfaces stabilisées.

– conformément aux descriptions et

consignes de sécurité énoncées

dans la présente notice

d'instructions.

Toute autre utilisation sera réputée

non conforme.

Toute utilisation non conforme ou

toute modification volontaire de

l'appareil exclut toute responsabilité

du fabricant.

L'utilisateur est responsable des

dommages qu'il pourrait causer à un

tiers et à ses biens en se servant de

l'appareil.

Consignes de sécurité

générales

En tant qu'utilisateur, utilisez

l'appareil uniquement après avoir lu

attentivement et de bout en bout

cette notice d'instructions.

Conservez cette dernière pour une

utilisation ultérieure ou pour la

remettre éventuellement à son

nouveau propriétaire.

Interdisez aux enfants de moins de

16 ans de manipuler cet appareil

(il se peut que l'âge minimum requis

soit stipulé dans les dispositions

locales).

Eloignez les personnes, en

particulier les enfants, et les

animaux de la zone à risque.

Respectez les prescriptions

nationales applicables si vous

utilisez l'appareil sur la voie

publique.

N'utilisez pas l'appareil pour le

transport des personnes.

Lors du travail avec l'appareil, portez

des gants, des lunettes protectrices,

des vêtements d'hiver moulants et

des chaussures dures à semelles

antidérapantes.

Ne faites jamais le plein dans un

local fermé, moteur en marche ou

chaud.

Ne vous approchez jamais des

pièces chaudes ou en rotation de

l'appareil. Eloignez également vos

vêtements.

Arrêtez le moteur, retirez la clé de

contact et la cosse de la bougie

lorsque

– vous ne travaillez pas avec

l'appareil,

– vous laissez l'appareil sans

surveillance ou bien lorsque

– vous effectuez des travaux de

réglage, d'entretien ou de

réparation.

Laissez le moteur refroidir avant

de ranger l'appareil dans un local

fermé.

Rangez l'appareil et le carburant

dans un lieu sûr

– à l'abri de sources de feux

(étincelles, flammes),

– inaccessible aux enfants.

Faites réparer l'appareil uniquement

par un atelier spécialisé.

Dispositifs de sécurité

Figure 1

Les dispositifs de sécurité assurent

votre protection. Ils doivent toujours

fonctionner correctement. Il est

interdit de les enlever, les modifier

ou les manipuler.

Manette d'embrayage de la

traction de roulage (2)

La traction s'arrête si l'utilisateur

relâche cette manette d'embrayage.

Manette d'embrayage de la

traction de la vis sans fin (1)

Cette manette peut se verrouiller

en position appuyée si l'utilisateur

appuie sur la manette d'embrayage

de la traction de roulage (2) et

maintient cette dernière enfoncée.

Dès que l'utilisateur relâche la

manette (2), les deux manettes

reviennent en position initiale; les

tractions de vis sans fin et de roulage

s'arrêtent simultanément.

Etrier d'embrayage (1)

(STH 953)

Lorsque l'utilisateur relâche cet

étrier, la traction de la vis sans fin

s'arrête et l'appareil s'immobilise.

Grille protectrice de la bouche

d'éjection

La grille protectrice empêche

d'introduire les mains dans la

bouche d'éjection.

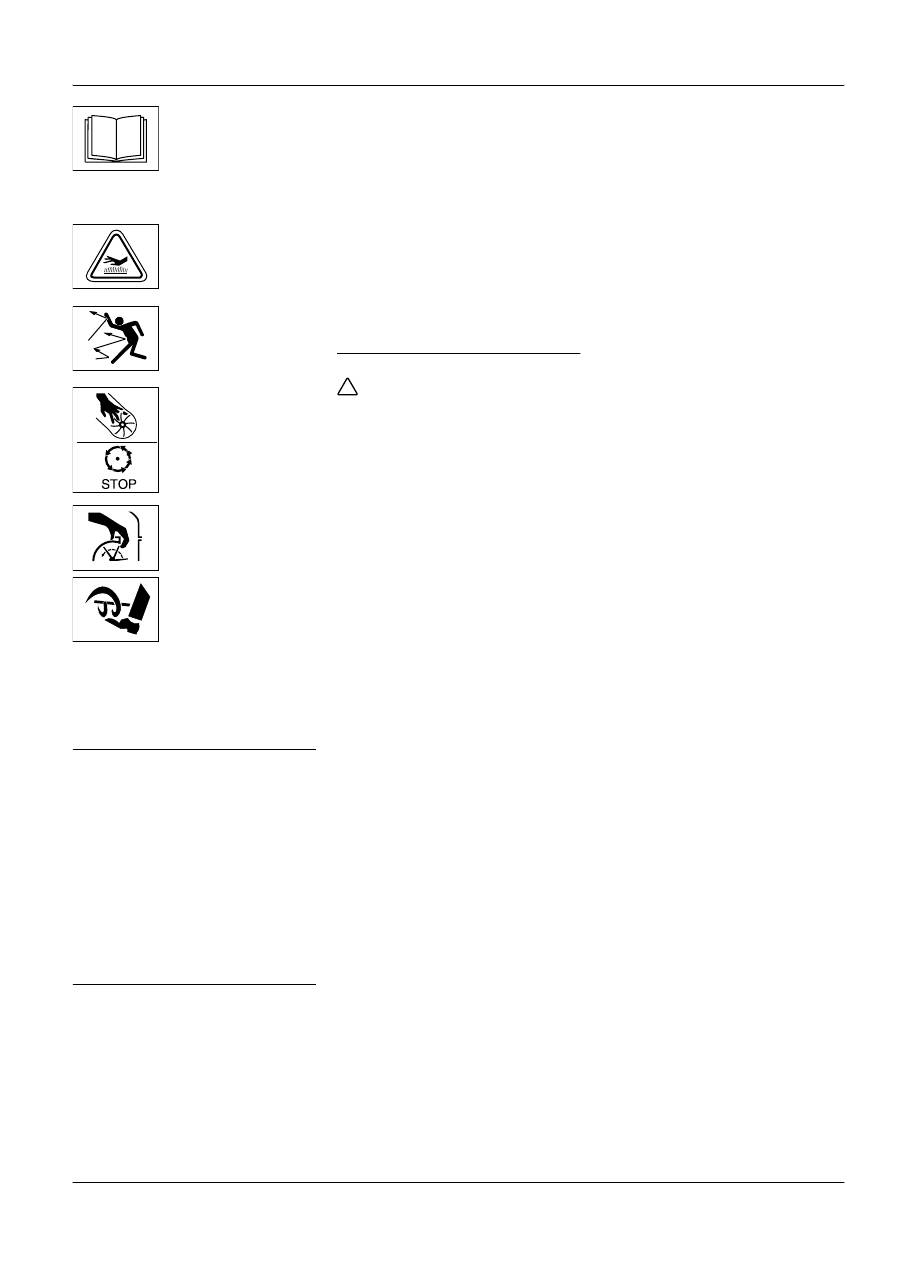

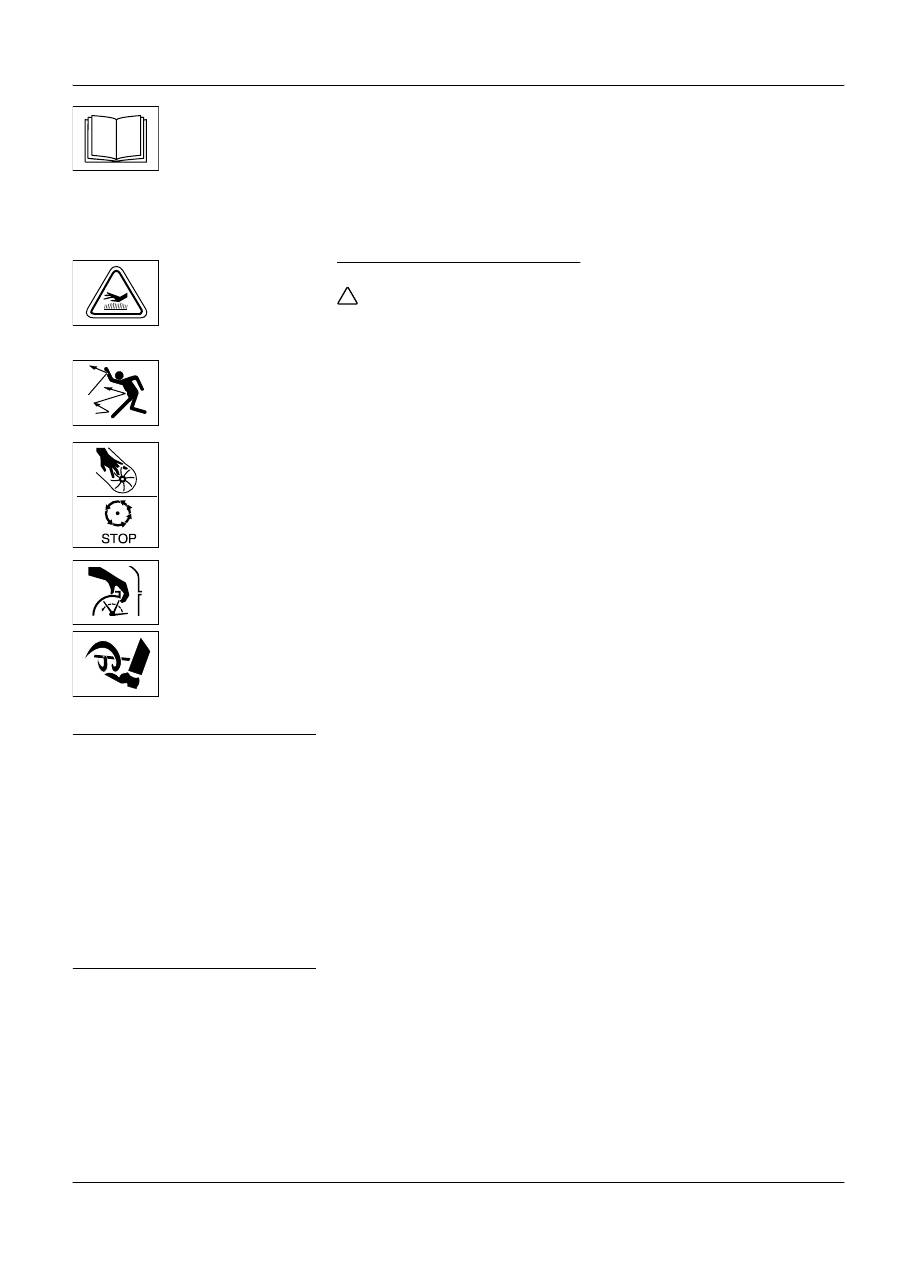

Symboles apposés sur

l'appareil

En plusieurs endroits de l'appareil

sont apposés des mentions de

sécurité et de mise en garde. Elles

sont représentées par des symboles

ou pictogrammes. Voici leurs

descriptions détaillées:

Risques de blessure

ou de dégâts

matériels.

background image

Notice d'instructions – Chasse-neige Français

29

Avant de faire

fonctionner l'appareil,

lisez et respectez les

instructions

contenues dans cette

notice, en particulier la

section «Pour votre

sécurité».

Risques de brûlures.

Ne vous approchez

pas des pièces de

l'appareil qui sont

brûlantes.

Risques de blessure

dus à la projection de

neige ou d'objets

durs.

Ne touchez les pièces

de l'appareil que

lorsqu'elles se sont

complètement

immobilisées.

Risques de blessure

dus aux pièces en

rotation. Eloignez les

mains et les pieds des

pièces en rotation.

Déballage et montage

Lors du déballage, vérifiez le

contenu du carton.

Montez l'appareil en suivant les

instructions présentées en fin de

notice.

Avant la première

utilisation

(STH 5.56, STH 8.66 ,

STH 10.66 C)

Vérifiez impérativement le niveau

d'huile; si nécessaire, ajoutez de

l'huile moteur (voir la notice du

moteur).

Pour des raisons de transport, les

pneumatiques peuvent présenter

une pression plus élevée que la

normale. Vérifiez la pression; le cas

échéant, ajustez-la (1 bar env.).

Réglez l'embrayage de la traction

de la vis sans fin et de roulage (voir

«Entretien»).

(STH 10.66 C: réglez le levier de

changement de vitesse (voir

«Entretien»).

Commande

Risques de blessure

Avant d'entreprendre les travaux de

réglage

– Arrêtez le moteur.

– Retirez la clé de contact et la

cosse de la bougie.

– Attendez que le moteur ait refroidi.

Réglez l'appareil selon

les conditions de la neige

et du sol

Réglage de l'installation de

travail (STH 10.66 C)

Figure 4

A l'aide de la manette de réglage

(1), choisissez une position

appropriée:

– Position I: neige dure et

verglacée. La vis sans fin

est poussée contre le sol.

– Position II: conditions de neige

normales.

– Position III: pour chasser

la neige sur chaussées

irrégulières ou pour transporter

l'appareil. La garde au sol de la

vis sans fin est plus haute.

Commutation d'une roue de

traction sur la roue libre

(STH 8.66)

Figure 8

Si vous utilisez le chasse-neige par

un enneigement faible ou normal

et sur des terrains sinueux, vous

pouvez désactiver la traction de la

roue droite. L'appareil se pilote ainsi

plus facilement.

Introduisez l'anneau à ressort (1)

dans le trou extérieur (3).

En présence d'un enneigement plus

important ou de voies verglacées,

vous devez utiliser la traction des

deux roues:

Alignez le trou (2) du moyeu de

roue sur celui de l'axe de roue.

Introduisez l'anneau à ressort (1)

dans les deux trous (2). Ne fixez

pas la roue par le trou (3) extérieur.

Réglage de la lame de déneigement

(STH 953)

Figure 11

Lorsque l'appareil repose sur un

substrat plat, la vis sans fin (1), la

lame de déneigement (2) et les roues

(3) doivent toutes les trois toucher le

sol. Si la lame de déneigement est

trop haute, la neige est projetée vers

l'arrière. Si elle est trop basse, elle

s'use plus vite.

Réglage:

Faites basculer l'appareil vers

l'arrière.

Desserrez les écrous (5).

Positionnez la lame de déneige-

ment à la hauteur qui vous

convient puis revissez-la à fond.

Faites basculer l'appareil vers

l'avant et vérifiez le réglage; si

nécessaire, répétez l'opération.

Réglage des patins

(STH 5.56, STH 8.66 ,

STH 10.66 C)

Figure 7

Grâce aux patins (1), vous pouvez

régler la garde au sol de la lame de

déneigement (5) de sorte que le

chasse-neige ne puisse pas happer

de matière en provenance du sol

(par ex. de la terre ou des pierres).

(STH 10.66 C): réglez la manette

de réglage (Figure 4, pos. 1) sur la

position II.

Desserrez les écrous (2) situés sur

les deux côtés de l'appareil.

Réglez les patins selon le type de

sol:

– Abaissez-les si les voies sont

irrégulières ou non stabilisées,

– Levez-les si la chaussée est

plate.

A l'aide des écrous (2), fixez les

patins de sorte que leur face

inférieure présente un contact

régulier avec le sol.

!

background image

Français

Notice d'instructions – Chasse-neige

30

Remplissage du réservoir

de carburant et contrôle

du niveau d'huile

Risques d'explosion et

d'incendie

Remplissez le réservoir uniquement

en plein air, moteur éteint et froid. Il

est interdit de fumer pendant cette

opération.

Ne remplissez jamais complètement

le réservoir. Si le carburant déborde,

attendez que le carburant qui a coulé

se soit entièrement dissipé avant de

faire démarrer l'appareil.

Conservez le carburant

exclusivement dans des bidons

appropriés prévus à cet effet.

(STH 5.56, STH 8.66 , STH 10.66

C): vérifiez le niveau d'huile; si

nécessaire, rajoutez de l'huile (voir

la notice du moteur).

Remplissez le réservoir de

carburant (type de carburant indiqué

dans la notice du moteur), fermez le

bouchon du réservoir puis essuyez

les restes de carburant.

Travail avec l'appareil

Risques de blessure

Eloignez les personnes, en

particulier les enfants, et les

animaux de la zone à risque.

Utilisez l'appareil uniquement s'il est

dans un état impeccable et sûr.

Vérifiez le terrain à déneiger et

enlevez tous les objets que l'appareil

pourrait happer puis projeter.

Ne travaillez que si l'éclairage est

suffisant.

Travaillez lentement et avec

précaution, en particulier sur les

voies irrégulières et non stabilisées

ou bien lorsque vous reculez.

Réglez la garde au sol du carter de la

vis sans fin de telle sorte que

l'appareil ne puisse happer aucun

objet (par ex. des pierres).

Attention

Appareil exposé à d'éventuels

dégâts

Si l'appareil happe des corps

étrangers (par ex. des pierres) ou s'il

produit des vibrations inhabituelles,

arrêtez le moteur et vérifiez si

l'appareil est endommagé. Avant de

reprendre le travail, faites réparer les

dégâts constatés.

Avant d'utiliser l'appareil, laissez au

moteur le temps de chauffer.

Une fois le travail terminé, laissez le

moteur tourner pendant quelques

minutes pour faire disparaître

l'humidité.

(STH 5.56, STH 8.66 , STH 10.66

C)

Figure 1

Réglez la bouche d'éjection (voir

«Réglage de la direction et portée

d'éjection»).

Faites démarrer le moteur (voir

«Démarrage du moteur»).

En relâchant les manettes

d'embrayage (1 et 2), choisissez

une vitesse de marche avant

à l'aide du levier de changement

de vitesse (6).

Appuyez sur la manette

d'embrayage de la traction de la

vis sans fin (1) puis maintenez-la

enfoncée; la vis sans fin et la

turbine éjectrice sont entraînées.

Appuyez sur la manette

d'embrayage de la traction de

roulage (2) puis maintenez-la

enfoncée; l'appareil avance et

chasse la neige. Tant que vous

gardez cette manette enfoncée, la

manette d'embrayage de la vis

sans fin (1) est verrouillée et peut

être relâchée.

Pour changer de vitesse, relâchez

d'abord la manette d'embrayage

de la traction de roulage (2) puis

choisissez une autre vitesse avec

le levier de changement de

vitesse (6).

Sur certains appareils: l'appareil

est équipé de manettes de roue

libre (3 et 4), ce qui permet de le

piloter plus facilement:

– Vers la droite: tirez la manette

de roue libre droite (4),

– Vers la gauche: tirez la manette

de roue libre gauche (3).

(STH 953)

Figure 1

Réglez la bouche d'éjection (voir

«Réglage de la direction et portée

d'éjection»).

Faites démarrer le moteur

(voir «Démarrage du moteur»).

Appuyez sur le levier

d'embrayage (1) et maintenez-le

enfoncé; la vis sans fin est

entraînée. En touchant le sol, la vis

sans fin fait avancer le chasse-

neige.

Pour faire avancer l'appareil plus

rapidement, soulevez légèrement

la poignée-guidon (8); cette

opération renforce le contact de la

vis sans fin avec le sol et l'appareil

est entraîné plus rapidement vers

l'avant. Si vous faites souvent

fonctionner l'appareil à une vitesse

élevée, la lèvre en caoutchouc de la

vis sans fin s'use plus vite.

Pour faire ralentir l'appareil,

poussez la poignée-guidon vers

le bas.

Travail sur pentes

Risques de blessure si

l'appareil se renverse

Travaillez lentement et avec

précaution, en particulier lorsque

vous changez de direction.

L'appareil doit bien suivre la pente

en montant et descendant et ne pas

se trouver en travers de la pente.

Faites attention aux obstacles, ne

travaillez pas à proximité de versants.

N'utilisez pas l'appareil sur des

déclivités supérieures à 20 %.

Conseils pour chasser

la neige

Passez le chasse-neige

immédiatement après la chute de

neige; si vous attendez, la sous-

couche verglacera, ce qui rendra

l'opération de dégagement plus

difficile.

Si possible, chassez la neige en

direction du vent.

Chassez la neige de telle sorte que

les traces laissées aux endroits

déblayés se chevauchent un peu.

!

!

!

background image

Notice d'instructions – Chasse-neige Français

31

Réglage de la direction

et portée d'éjection

Figure 10

Risques de blessure

Ne réglez pas le clapet (2) de la

bouche d'éjection (3) en direction de

personnes, d'animaux, de fenêtres,

de voitures et de portes.

Réglage de la direction d'éjection

En tournant la manivelle (Figure 1,

pos. 7), amenez la bouche

d'éjection (3) dans la direction

souhaitée:

Réglage de la portée d'éjection

Plus le clapet (2) est vertical, plus

la neige est éjectée haut et loin.

Appareils avec levier (Figure 1,

pos. 5): poussez le levier vers

l'avant afin de lever le clapet (2)

et vice-versa.

Appareils sans levier: desserrez le

pommeau (1); levez ou abaissez le

clapet (2) selon le besoin.

Démarrage du moteur

Figure 2

Danger

Au cas où vous feriez démarrer

l'appareil dans un local, conduisez ce

dernier immédiatement à l'extérieur.

Ne laissez jamais fonctionner

l'appareil dans un local fermé.

Avant le démarrage, relâchez la

manette/l'étrier d'embrayage (Figure

1, pos. 1 et 2).

Vérifiez le contenu du réservoir et

le niveau d'huile; si nécessaire,

rajoutez de l'huile et du carburant

(voir la notice du moteur).

Démarrage avec lanceur

Si un robinet d'arrêt (10) est prévu,

réglez ce dernier sur «ON».

Enfichez la cosse d'allumage (8)

sur la bougie.

(STH 5.56, STH 8.66 , STH 10.66

C): réglez la manette des gaz (7)

sur «

».

Si le moteur démarre à froid,

réglez le starter (2) sur «

»/

«ON».

Introduisez la clé (1) dans la serrure

d'allumage; pour les (STH 953),

tournez-la ensuite sur «ON».

Appuyez une fois sur le bouton

d'amorçage (3), deux ou trois fois

s'il fait froid.

Tirez lentement le lanceur (4)

jusqu'à ce que vous sentiez

une résistance, puis tirez-le

rapidement et avec force. Ne

laissez pas rebondir le lanceur,

ramenez-le lentement à sa place.

Ramenez progressivement le

starter (2) sur «OFF».

Démarrage avec démarreur

électrique (option) (STH 5.56,

STH 8.66 , STH 10.66 C)

Pour faire démarrer le moteur,

branchez le démarreur électrique au

secteur.

Danger d'électrocution

Assurez-vous que le secteur est

protégé par un disjoncteur

différentiel. Si ce n'est pas le cas,

faites installer un disjoncteur

approprié par un électricien.

Branchez le démarreur électrique au

secteur uniquement par

l'intermédiaire d'une rallonge

(non comprise dans les fournitures)

destinée à l'utilisation en plein air et

équipée d'un câble de terre, d'une

longueur maximale de 50 m par ex.:

– H07RN-F 3x1,5 mm², jusqu'à

–25 °C

– H07BQ-F 3x1,5 mm², jusqu'à

–40 °C.

Attention

Si le démarreur électrique n'a pas

été branché de façon conforme,

l'appareil ou son environnement

peut subir des dégâts matériels.

Assurez-vous que le secteur

– fonctionne selon les indications

portées sur la plaquette

signalétique du démarreur

(Figure 2, pos. 9): 220–230 V et

50 Hz.

– est protégé par un disjoncteur

approprié.

Enfichez la cosse d'allumage (8)

sur la bougie.

Réglez la manette des gaz (7)

sur «

».

Introduisez la clé de contact (1)

dans la serrure d'allumage sans

la tourner.

Raccordez d'abord la rallonge à la

fiche mâle (5) de l'appareil, puis

branchez la fiche mâle de la

rallonge à une prise-secteur.

Réglez le starter (2) sur «OFF».

Appuyez sur le bouton du

démarreur (6) jusqu'à ce que le

moteur démarre (5 s maxi.). Si le

moteur est froid, réglez le starter

(2) sur «

» tout en appuyant sur

le bouton du démarreur. Attendez

au moins 10 s avant de faire un

deuxième essai.

Le cas échéant, ramenez

progressivement le starter (2) sur

«OFF».

Débranchez tout d'abord la rallonge

du secteur, puis du démarreur.

Arrêt du moteur

Figure 2

Pour éviter que l'humidité

endommage l'appareil ou crée des

problèmes au démarrage, laissez

le moteur marcher quelques

minutes de plus (pour que

l'appareil sèche).

(STH 5.56, STH 8.66 , STH 10.66

C): réglez la manette des gaz (7)

sur «

».

Clé de contact (1)

– STH 953: tournez-la sur «OFF»

puis retirez-la.

– (STH 5.56, STH 8.66 , STH

10.66 C): retirez-la.

Si existant, réglez le robinet d'arrêt

(10) sur «OFF».

Changement de vitesses

(STH 5.56, STH 8.66 ,

STH 10.66 C)

Figure 1

Attention

Relâchez les manettes d'embrayage

(1 et 2) avant d'enclencher une

vitesse ou d'en changer.

A l'aide du levier de changement

de vitesse (6), sélectionnez une

vitesse:

– Marche avant: «1» (lent) à «5»/

«6» (rapide)

– Marche arrière: «R» (lent) et

«R

» (rapide).

!

!

!

background image

Français

Notice d'instructions – Chasse-neige

32

Suppression des

obstructions présentes

dans la vis sans fin ou

la bouche d'éjection

Risques de blessure

Avant d'entreprendre tous travaux

sur l'appareil

– Arrêtez le moteur.

– Attendez que toutes les pièces

mobiles se soient immobilisées.

– Retirez la clé de contact et la

cosse de la bougie.

Enlevez l'obstruction à l'aide d'un

bâton-poussoir ou d'une pelle.

Chaînes antidérapantes

(option)

Dans des conditions climatiques

extrêmes, vous pouvez vous procurer

des chaînes antidérapantes dans le

commerce spécialisé et les installer

sur votre appareil.

Transport

Mode traction

Pour ranger l'appareil/parcourir de

courtes distances

Faites démarrer l'appareil.

Sélectionnez une vitesse en

marche avant ou marche arrière.

Appuyez sur la manette/l'étrier

d'embrayage de la traction de

roulage puis maintenez-la/le

enfoncé(e).

Conduisez l'appareil avec

précaution.

Transport sans traction

Risques de blessure

Avant le transport

– Arrêtez le moteur.

– Retirez la clé de contact et la

cosse de la bougie.

– Attendez que le moteur ait refroidi.

Pour transporter l'appareil, placez-

le en position horizontale sur le toit

d'un véhicule ou bien à l'intérieur.

Calez l'appareil pour qu'il ne

puisse pas rouler ou glisser.

Entretien

Plan d'entretien

Une fois par saison:

Faites vérifier et entretenir l'appareil

par un atelier spécialisé.

Avant chaque utilisation:

Vérifiez le niveau d'huile; si

nécessaire, rajoutez de l'huile.

Vérifiez si les raccords vissés sont

bien serrés; resserrez-les si

nécessaire.

Vérifiez les dispositifs de protection.

!

!

Travaux d'entretien

Selon

l'utilisa-

tion

10  h

25  h

50  h

Selon  la

saison

Selon le

besoin

Nettoyer la bouche d'éjection, la vis sans fin et

son carter

Nettoyer le filtre à air

Remplacer le filtre à air

1

)

Vidanger l'huile

(STH 5.56, STH 8.66 , STH

10.66 C)

3

)

•

4

)

Lubrifier les pièces mobiles et rotatives

Nettoyer les bougies

1

)

Faire changer les bougies

2

)

Vérifier la pression des pneumatiques; rajouter

de l'air si nécessaire

Nettoyer le système de refroidissement à air et

le pot d'échappement

1

)

Vérifier le réglage de l'embrayage; l'ajuster si

nécessaire

Faire vérifier le réglage du carburateur

2

)

Vérifier la lame de déneigement, la remplacer si

elle est usée

background image

Notice d'instructions – Chasse-neige Français

33

Travaux d'entretien

Risques de blessure

Avant d'entreprendre tous travaux

sur l'appareil

– Arrêtez le moteur.

– Retirez la clé de contact et la

cosse de la bougie.

– Attendez que le moteur ait refroidi.

Attention

Appareil exposé à d'éventuels

dégâts

Lorsque vous remplacez des pièces,

utilisez exclusivement des pièces de

rechange d'origine.

Nettoyage de l'appareil

Garez l'appareil sur un sol dur, plat

et horizontal.

Enlevez les souillures qui adhèrent

dessus.

Nettoyez l'appareil à l'eau courante

en la faisant pénétrer par la bouche

d'éjection puis laissez sécher.

Nettoyez le moteur avec un chiffon

et une brosse.

Lubrification

Lubrifiez toutes les pièces rotatives

et mobiles avec de l'huile légère.

Réglage de la pression des

pneumatiques (STH 5.56, STH

8.66)

Pression recommandée: 1 bar env.

Travaux d'entretien du moteur

Voir la notice du moteur.

Réglage de l'embrayage de

la traction de la vis sans fin

(STH 5.56, STH 8.66 , STH 10.66

C)

Figure 3

Vérifiez l'état de l'embrayage:

Poussez la manette d'embrayage

gauche (1) vers l'avant

(direction I): ce faisant, enfoncez

le caoutchouc (3). Le câble

d'embrayage (5) doit se détendre

légèrement. Le cas échéant,

détendez-le (voir «Modification du

réglage du câble d'embrayage»).

Relâchez la manette d'embrayage

(1). Le câble (5) ne doit pas avoir

de jeu, mais il ne doit pas non plus

être raide. Si nécessaire, modifiez

le réglage (voir «Modification du

réglage du câble d'embrayage»).

Vous devez pouvoir enfoncer

complètement la manette

d'embrayage (1). Si ce n'est pas

le cas, le câble d'embrayage est

trop tendu. Détendez-le (voir

«Modification du réglage du câble

d'embrayage»).

Réglage de l'embrayage de la

traction de roulage(STH 5.56,

STH 8.66 , STH 10.66 C)

Figure 1

Chasse-neige à chenilles: amenez

la manette de réglage (Figure 4,

pos. 1) sur la position III (transport).

Réglez le levier de changement de

vitesse (6) sur la vitesse de

marche avant la plus rapide

(chiffre le plus élevé).

Tout en relâchant la manette

d'embrayage (2), poussez

l'appareil vers l'avant.

Pendant que vous poussez

l'appareil, amenez le levier de

changement de vitesse (6) sur la

vitesse la plus rapide en marche

arrière «R

», puis en marche

avant.

Si vous sentez une résistance

en poussant ou en changeant

de vitesse, desserrez le câble

d'embrayage (voir «Modification du

réglage du câble d'embrayage»).

Tout en poussant l'appareil,

appuyez sur la manette

d'embrayage (2). Les roues/

chenilles doivent se verrouiller.

Si ce n'est pas le cas, tendez

légèrement le câble d'embrayage

(voir «Modification du réglage du

câble d'embrayage»).

Si le réglage n'est pas encore

parfait ou en cas de doute,

reportez-vous à la section

«Vérification de la traction de

roulage».

Modification du réglage du câble

d'embrayage (STH 5.56, STH 8.66,

STH 10.66 C)

Figure 3

Câbles d'embrayage avec douille

de réglage (6):

– Tendre: desserrez l'écrou (7)

puis vissez la douille de réglage

(6) vers le haut pour l'appliquer

contre l'écrou.

Vérifier les patins, remplacer la paire si l'un ou

les deux sont usés

Vérifier les chenilles; les ajuster si nécessaire.

Les remplacer si elles sont défectueuses

Remplacer le bouchon du réservoir

Faire remplacer le pot d'échappement

2

)

1

)

Voir la notice du moteur

2

)

Faire effectuer ces travaux uniquement par un atelier spécialisé

3

)

Première vidange au bout de 5 h de service

4

)

Vidange toutes les 25 heures si les contraintes de service sont dures

Travaux d'entretien

Selon

l'utilisa-

tion

10  h

25  h

50  h

Selon  la

saison

Selon le

besoin

!

background image

Français

Notice d'instructions – Chasse-neige

34

– Détendre: desserrez la douille

de réglage (6) puis vissez

l'écrou (7) vers le bas pour

l'appliquer contre la douille

de réglage.

Câbles d'embrayage avec ressort

de décharge (8): avant de

procéder au réglage, décrochez le

ressort. Ensuite, accrochez-le à

nouveau. Le câble d'embrayage

est correctement réglé si le ressort

s'étire de 2 à 3 cm pendant

l'opération d'embrayage.

– Tendre: vissez l'écrou de

retenue (9) vers le haut.

– Détendre: vissez l'écrou

de retenue (9) vers le bas.

Vérification de la traction de

roulage (STH 5.56, STH 8.66 ,

STH 10.66 C)

Figure 13

Attention

Appareil exposé à d'éventuels

dégâts

En faisant basculer l'appareil, veillez

à ce que

– l'appareil garde l'équilibre,

– ni carburant ni huile ne s'écoule du

moteur vers le filtre à air ou vers

l'extérieur.

Dévissez les vis du capot du

cadre; le cas échéant, faites

basculer l'appareil vers l'avant.

Manette d'embrayage de traction

relâchée (Figure 1, pos. 2), passez

toutes les vitesses; ce faisant, la

roue de friction (2) ne doit pas

toucher le volant d'entraînement

(3). Si elle le touche, détendez le

câble d'embrayage (voir «Modi-

fication du réglage du câble

d'embrayage»).

A chaque vitesse, appuyez sur

la manette d'embrayage de la

traction de roulage: la roue de

friction doit toucher le volant de

traction. Si elle ne le touche pas,

tendez le câble d'embrayage (voir

«Modification du réglage du câble

d'embrayage»).

Si nécessaire, nettoyez le volant

de traction et le caoutchouc de la

roue de friction car ils ne doivent

pas être recouverts de graisse.

Le cas échéant, dégagez les

pièces prises dans la glace.

Tension de la courroie trapézoïdale

(STH 953)

Figure 5

La courroie trapézoïdale (5) doit être

retendue si, le moteur tournant à la

même vitesse qu'avant, la vis sans

fin se met à tourner irrégulièrement.

Si un trou supplémentaire est

prévu dans la manette

d'embrayage (1), accrochez le

câble d'embrayage (2) dans le trou

supérieur (3b).

Si ce trou supplémentaire (trou

supérieur) n'existe pas ou s'il est

déjà utilisé:

– Retirez le carter de courroie (4).

– Accrochez le ressort (6), situé à

l'extrémité du câble, dans le trou

immédiatement au-dessus (de

7a vers 7b et de 7b vers 7c).

– Remontez le carter.

Réglage du levier de changement

de vitesse (STH 10.66 C)

Figure 12

Retirez le connecteur à ressort (4)

et la rondelle intercalaire (5).

Extrayez l'écrou de broche (6) de

l'alésage (7).

Poussez le bras de commutation

(2) vers le bas. Réglez le levier de

changement de vitesse (3) sur la

vitesse «6».

Tournez l'écrou de broche (6) de

sorte que le pivot puisse entrer

dans le même alésage (7).

Bloquez l'écrou de broche avec

la rondelle intercalaire et le

connecteur à ressort.

Ajustage des chenilles

(STH 10.66 C)

Figure 6

La chenille (1) est correctement

réglée si elle s'enfonce de 10

à 12 mm sous la pression de la

main. Si ce n'est pas le cas, vous

devez procéder à l'ajustage.

Placez l'appareil sur un support

dur et horizontal de sorte que les

chenilles ne touchent plus le sol.

Tournez l'écrou (2) jusqu'à ce que

la chenille ait atteint une tension

correcte:

– Tendre: tournez dans le sens

des aiguilles d'une montre.

– Détendre: tournez en sens

inverse des aiguilles d'une

montre.

Remplacement des chenilles

(STH 10.66 C)

Figure 6

Placez l'appareil sur un support

dur et horizontal de sorte que les

chenilles ne touchent plus le sol.

Tournez l'écrou (2) en sens

inverse des aiguilles d'une montre

jusqu'à ce que la chenille puisse

se retirer.

Remplacez la chenille. Tendez la

chenille neuve à l'aide de l'écrou (2)

(voir «Ajustage des chenilles»).

Remplacement des vis auto-

cisaillantes

Figure 9

La vis sans fin (3) est montée sur

l'arbre d'entraînement (4) au moyen

de vis auto-cisaillantes (1) et écrous

de retenue (2). Les vis sont conçues

de telle façon qu'elles cassent (se

cisaillent) si la vis sans fin heurte des

corps étrangers durs. Elles évitent

ainsi que la machine soit

endommagée. Remplacez ces vis (1)

et écrous (2) uniquement par des

pièces de rechange d'origine (deux

vis et écrous de retenue de rechange

sont compris dans les fournitures):

Retirez la vis auto-cisaillante et

l'écrou, nettoyez leur emplace-

ment puis lubrifiez.

Utilisez des vis auto-cisaillantes

et des écrous de retenue neufs.

Remplacement de la lame

de déneigement (STH 5.56, STH

8.66 , STH 10.66 C)

Figure 7

Retirez les vis (6), les rondelles

intercalaires (7) et les écrous (8).

Remplacez la lame de

déneigement (5).

Vissez à fond la nouvelle lame

contre le carter à l'aide des vis,

rondelles intercalaires et écrous.

Remplacement de la lame

de déneigement (STH 953)

Figure 11

background image

Notice d'instructions – Chasse-neige Français

35

Faites basculer l'appareil vers

l'arrière.

Retirez les vis (4) et écrous (5).

Remplacez la lame

de déneigement (2).

Vissez à fond la nouvelle lame

contre le carter à l'aide des vis

et des écrous.

Redressez l'appareil, vérifiez le

réglage (voir «Réglage de la lame

déneigement»).

Remplacement des patins

Figure 7

Retirez les écrous (2), les rondelles

intercalaires (3) et les vis (4).

Remplacez les patins (1) des deux

côtés du carter.

Réglez les nouveaux patins (voir

«Réglage des patins»).

Remisage

Risques d'explosion dus à

l'ignition de vapeurs de carburant

Avant de remiser l'appareil,

vidangez le carburant en plein air et

rangez-le dans un bidon approprié

(voir la notice du moteur).

Si l'appareil ne doit pas servir

pendant plus d'un mois, par ex.

à la fin de la saison:

Préparez le moteur (voir la notice

du moteur).

Nettoyez l'appareil.

Pour protéger toutes les pièce

métalliques de la corrosion,

essuyez ces dernières avec un

chiffon imbibé d'huile ou bien

pulvérisez de l'huile en aérosol.

Rangez l'appareil dans un local

propre et sec.

Garantie

Dans chaque pays, les conditions de

garantie en vigueur sont celles

publiées par notre société ou par

notre importateur.

Si, pendant la durée de la garantie,

votre appareil présente des vices

de matière ou de fabrication, la

réparation est gratuite. En cas de

garantie, veuillez vous adresser

à votre revendeur ou à notre

succursale la plus proche.

Dérangements et remèdes

Risques de blessure dus à un

démarrage involontair

Avant d'entreprendre tous travaux

sur l'appareil

– Arrêtez le moteur.

– Retirez la clé de contact et la

cosse de la bougie.

– Attendez que le moteur ait refroidi.

Attention

Les dérangements qui surviennent

pendant l'utilisation de l'appareil

proviennent en partie de causes

simples auxquelles vous pouvez

remédier vous-même. En cas de

doute ou de remarques, adressez-

vous à un atelier spécialisé.

Faites effectuer les réparations

exclusivement par un atelier

spécialisé qui utilisera des pièces de

rechange d'origine.

!

!

Dérangement

Cause possible

Remède

Le moteur ne démarre pas.

Réservoir d'essence vide.

Remplir le réservoir de carburant.

Carburant trop vieux.

En plein air, faire couler le vieux carburant dans

un récipient approprié

1

). Verser dans le

réservoir du carburant propre et neuf.

Moteur froid, manette de starter non réglée sur

«

»/«ON».

Régler la manette de starter sur «

»/«ON».

Manette des gaz non réglée sur «

»

(STH

5.56, STH 8.66 , STH 10.66 C)

.

Régler la manette des gaz sur «

».

Cosse non fixée sur la bougie.

Enficher la cosse sur la bougie.

Filtre à air encrassé.

Nettoyer le filtre à air

1

).

Bougie encrassée ou défectueuse.

Nettoyer la bougie

1

). Faire remplacer les

bougies défectueuses

2

).

Carburateur rempli.

Régler la manette de starter sur «OFF» puis

démarrer.

background image

Français

Notice d'instructions – Chasse-neige

36

Le moteur tourne de façon

irrégulière (il a des ratés).

Manette de starter non réglée sur «

»/«ON». Régler la manette de starter sur «OFF».

Cosse incorrectement fixée sur la bougie.

Enfoncer fermement la cosse sur la bougie.

Carburant trop vieux.

Présence d'eau ou d'impuretés dans le circuit

d'essence.

En plein air, faire couler le vieux carburant dans

un récipient approprié

1

). Verser dans le

réservoir du carburant propre et neuf.

Trou d'évacuation d'air du bouchon

de réservoir bouché.

Nettoyer le bouchon du réservoir et son trou

d'évacuation d'air.

Filtre à air encrassé.

Nettoyer le filtre à air

1

).

Carburateur mal réglé.

Faire  régler le carburateur

2

).

L'appareil ne chasse pas

la neige.

Vis auto-cisaillantes cisaillées.

Remplacer les vis auto-cisaillantes

(voir «Remplacement des vis auto-

cisaillantes»).

Vis sans fin ou bouche d'éjection obstruée.

Arrêter le moteur, débrancher la cosse de la

bougie, supprimer l'obstruction.

Câble d'embrayage de la traction de la vis sans

fin incorrectement réglé.

Régler le câble d'embrayage (voir «Réglage

de l'embrayage de la traction de la vis sans

fin»).

Courroie trapézoïdale lâche ou déchirée

(STH

953)

.

Tendre la courroie trapézoïdale détendue (voir

«Tension de la courroie trapézoïdale»).

Faire remplacer la courroie déchirée

2

).

Courroie trapézoïdale lâche ou déchirée

(STH

5.56, STH 8.66 , STH 10.66 C)

.

Faire tendre la courroie trapézoïdale détendue

2

).

Faire remplacer la courroie déchirée

2

).

L'appareil reste immobile.

Câble d'embrayage de la traction de roulage

incorrectement réglé.

Régler le câble d'embrayage (voir «Réglage

de l'embrayage de la traction de roulage»).

Courroie trapézoïdale lâche ou déchirée

(STH

5.56, STH 8.66 , STH 10.66 C)

.

Faire tendre la courroie trapézoïdale détendue

2

).

Faire remplacer la courroie déchirée

2

).

Entraînement de roulage pris dans la glace

(STH 5.56, STH 8.66 , STH 10.66 C)

.

Enlever la glace (voir «Vérification de la

traction de roulage»).

Caoutchouc de la roue de friction déchiré.

Faire remplacer le caoutchouc de la roue de

friction

2

).

Vibrations excessives.

Pièces desserrées ou vis sans fin défectueuse.

Arrêter immédiatement le moteur puis

débrancher la cosse de la bougie. Serrer à fond

les vis et écrous desserrés. Faire réparer la vis

sans fin endommagée

2

).

Vitesses difficiles à changer

(STH 5.56, STH 8.66 , STH

10.66 C)

.

Câble d'embrayage pour la traction de roulage

incorrectement réglé.

Régler le câble d'embrayage (voir «Réglage

de l'embrayage de la traction de roulage»).

Levier de changement de vitesse

incorrectement réglé

(STH 10.66 C)

.

Régler le levier de changement de vitesse

(voir «Réglage du levier de changement de

vitesse»).

Entraînement de roulage pris dans la glace

(STH 5.56, STH 8.66 , STH 10.66 C)

.

Enlever la glace (voir «Vérification de la

traction de roulage»).

1

)

Voir la notice du moteur

2

)

Faire effectuer ces travaux uniquement par un atelier spécialisé

Dérangement

Cause possible

Remède

background image

Caractéristiques techniques

Type

Référence

Appareil

STH 953

1.332-101

Chasse-neige à

turbine sur roues

STH 5.56

1.335-101

Chasse-neige à

turbine sur roues

STH 8.66

1.332-201

Chasse-neige à

turbine sur roues

STH 10.66 C

1.332-302

Chasse-neige à

turbine sur chenilles

Moteur

Tecumseh -2 temps Tecumseh -4 temps Tecumseh -4 temps Tecumseh -4 temps

Puissance

nominale CV/kW

4,5/3,3

5/3,7

8/5,9

10/7,4

Vitesse de régime

tr./mn

3600

3600

3600

3600

Capacité du

réservoir

1,9

2

3,8

3,8

Carburant

Essence normale,

sans plomb

Avec 2% d'ajout

d'huile

Essence normale,

sans plomb

Essence normale,

sans plomb

Essence normale,

sans plomb

Largeur utile en

mm

530

560

660

660

Vitesse de travail

au pas

au pas

au pas

au pas

Surface couverte

m

2

/h

1600

1700

2000

2000

Longueur mm

1030

1350

1370

1370

Largeur mm

560

600

770

770

Hauteur mm

910

1090

1110

1110

Poids kg

33

72

92

101

Quantité d'huile  l

-

0,62

0,77

0,77

Qualité d'huile sous

0 °C

-

SAE 30

SAE 30

SAE 30

Qualité d'huile au-

dessus de 0 °C

-

SAE 5 W 30

SAE 5 W 30

SAE 5 W 30

Qualité d'huile au-

dessus de 18 °C

-

SAE 0 W 30

SAE 0 W 30

SAE 0 W 30

background image

Italiano

Istruzioni per l'uso – Spazzaneve a turbina

39

Dati della targhetta

Questi dati sono molto importanti per

l’identificazione della macchina al

momento dell’ordinazione di parti di

ricambio e per il Servizio Assistenza.

La targhetta si trova in prossimità del

motore.

Riportare nello spazio sottostante

i dati indicati sulla targhetta.

In questo manuale di istruzioni

vengono descritti diversi modelli,

numerati da STH 953, STH 5.56,

STH 8.66 , STH 10.66 C  (vedere lo

schema dei modelli nella pagina

pieghevole).

Per la Vostra sicurezza

Utilizzo corretto della

macchina

Questa macchina è stata progettata

esclusivamente per essere utilizzata:

– come sgombraneve per la

rimozione della neve da superfici e

passaggi consolidati;

– osservando le descrizioni e le

avvertenze di sicurezza riportate in

questo manuale di istruzioni.

Ogni altro utilizzo è da ritenersi non

regolamentare.

Un impiego non regolamentare o

modifiche apportate arbitrariamente

esonerano il Costruttore da qualsiasi

responsabilità.

L’operatore è responsabile per

i danni arrecati a terzi o alle loro

proprietà in seguito all’utilizzo della

macchina.

Avvertenze generali

relative alla sicurezza

È necessario che l'operatore della

macchina legga attentamente

questo manuale di istruzioni prima di

utilizzare la macchina per la prima

volta. Seguire le istruzioni

e conservare il manuale per un

utilizzo successivo o per un

cambiamento di proprietario.

Non fare usare la macchina a ragazzi

di età inferiore a 16 anni (l’età minima

dell’operatore può essere stabilita da

disposizioni locali).

Tenere le persone, soprattutto

i bambini, e gli animali domestici

lontani dalla zona di pericolo della

macchina.

Osservare le rispettive norme

nazionali se si utilizza la macchina

su strade pubbliche.

Non utilizzare la macchina per

il trasporto di persone.

Durante il lavoro indossare guanti,

occhiali di protezione, abiti invernali

aderenti e scarpe resistenti con

suola antisdrucciolevole.

Non fare mai rifornimento in

luoghi chiusi, con motore caldo

o funzionante.

Non portare mai parti del corpo

o capi di abbigliamento in prossimità

delle parti rotanti o calde della

macchina.

Spegnere il motore ed estrarre la

chiave di accensione e il cappuccio

della candela nei seguenti casi:

– se non si sta lavorando con la

macchina,

– se si lascia la macchina incustodita

o

– se si eseguono interventi di

regolazione, manutenzione

o riparazione.

Lasciare raffreddare il motore prima di

riporre la macchina in luoghi chiusi.

Riporre la macchina e il carburante

in un luogo sicuro

– lontano da fonti infiammabili

(fiamme, scintille)

– non accessibile ai bambini.

Fare riparare la macchina soltanto

da un’officina specializzata.

Dispositivi di sicurezza

Figura 1

I dispositivi di sicurezza servono

a proteggere l’utente e devono

essere sempre in perfetta efficienza.

Non devono essere rimossi,

modificati o manomessi.

Leva della frizione per la

trazione (2)

Se l’utente rilascia questa leva,

la trazione si disinnesta.

Leva della frizione per il

movimento della fresa (1)

È possibile bloccare questa leva in

posizione attiva premendo e

tenendo premuta la leva della

frizione per la trazione (2). Non

appena viene rilasciata la leva (2),

entrambe le leve tornano in

posizione di riposo; la trazione e

il movimento della fresa vengono

arrestati contemporaneamente.

Staffa della frizione (1)

(STH 953)

Se l’utente rilascia questa staffa,

il movimento della fresa si arresta

e la macchina si ferma.

Griglia di protezione del

convogliatore di uscita

La griglia di protezione previene

l’accesso al convogliatore di uscita.

Simboli della macchina

In diversi punti della macchina sono

presenti avvertenze relative alla

sicurezza e segnali di avvertimento,

rappresentati mediante simboli

o pittogrammi. I simboli hanno il

seguente significato:

Pericolo di ferite o di

danni alle cose.

background image

Istruzioni per l'uso – Spazzaneve a turbina Italiano

40

Leggere e osservare

queste istruzioni, in

particolare il capitolo

«Per la Vostra

sicurezza», prima di

utilizzare la macchina.

Pericolo di ustioni.

Tenersi a debita

distanza dalle parti

calde della macchina.

Pericolo di ferite

causate dal lancio

di neve o di oggetti

solidi.

È possibile toccare le

parti della macchina

solo dopo che queste

si sono arrestate

completamente.

Pericolo di ferite

causate da parti

rotanti. Tenere le

mani e i piedi lontani

dalle parti rotanti.

Apertura

dell'imballaggio

e montaggio

Verificare il contenuto dell’imballaggio

al momento dell’apertura.

Montare la macchina seguendo le

istruzioni riportate alla fine di questo

manuale.

Osservazioni per la

prima messa in esercizio

(STH 5.56, STH 8.66 ,

STH 10.66 C)

È assolutamente necessario

controllare il livello dell’olio.

Se necessario, introdurre

o aggiungere olio motore

(vedere il manuale del motore).

Per motivi di trasporto, la

pressione dei pneumatici può

essere superiore al normale.

Controllare ed eventualmente

regolare la pressione (circa 1 bar).

Regolare la frizione della trazione

e del movimento della fresa

(vedere «Manutenzione»).

(STH 10.66 C) Regolare

la leva del cambio (vedere

«Manutenzione»).

Modalità d'uso

Pericolo di ferite

Prima di eseguire interventi di

regolazione

– arrestare il motore,

– estrarre la chiave di accensione

e il cappuccio della candela,

– attendere che il motore si raffreddi.

Regolazione della macchina

in base alle condizioni della

neve e del fondo

Regolazione in base alle

condizioni di lavoro

(STH 10.66 C)

Figura 4

Con la leva di regolazione (1)

selezionare una posizione

adeguata:

– Posizione I: per neve compatta

e gelata. La fresa tocca terra.

– Posizione II: per neve normale.

– Posizione III: per liberare tratti

non pianeggianti o per traspor-

tare la macchina. La fresa è più

lontana da terra.

Esclusione di una ruota motrice

(STH 8.66)

Figura 8

Per quantità di neve medio-basse

e su percorsi tortuosi è possibile

scollegare la ruota destra dalla

trasmissione facilitando in questo

modo il movimento in curva.

Estrarre la spina della molla anulare

(1) e inserirla nel foro esterno (3).

In presenza di maggiori quantità

di neve e su percorsi ghiacciati,

entrambe le ruote devono essere

collegate alla trazione:

Allineare tra di loro il foro (2)

del mozzo della ruota e il foro

dell’assale.

Inserire la spina della molla

anulare (1) in entrambi i fori (2).

La ruota non deve essere fissata

mediante il foro (3).

Regolazione della piastra di

sgombero

(STH 953)

Figura 11

Quando la macchina si trova su una

superficie piana, la fresa (1), la

piastra di sgombero (2) e le ruote (3)

devono toccare il suolo

contemporaneamente. Se è regolata

troppo in alto, la piastra di sgombero

permette alla neve di essere

proiettata verso la parte posteriore.

Se è regolata troppo in basso, essa

si usura più rapidamente.

Per la regolazione:

Ribaltare indietro la macchina.

Allentare i dadi (5).

Regolare opportunamente la

piastra, più in alto o più in basso,

e fissare i dadi.

Ribaltare la macchina, controllare

la regolazione e, se necessario,

ripeterla.

Regolazione dei pattini

(STH 5.56, STH 8.66 , STH 10.66

C)

Figura 7

Con i pattini (1) è possibile regolare

la distanza dal suolo della piastra

di sgombero (5) in modo che non

vengano raccolte parti del terreno

(ad es. terra o sassi).

(STH 10.66 C) Portare la leva di

regolazione (figura 4, punto 1) in

posizione II.

Allentare i dadi (2) su entrambi

i lati della macchina.

Regolare i pattini in base alla

superficie di appoggio:

– più in basso in caso di fondi

non piani o non consolidati

– più in alto in caso di fondi piani.

Fissare i pattini con i dadi (2) in

modo che essi tocchino uniforme-

mente il terreno.

!

background image

Italiano

Istruzioni per l'uso – Spazzaneve a turbina

41

Rifornimento e controllo

del livello dell'olio

Pericolo di esplosione

e di incendio

Fare rifornimento soltanto all’aperto

e a motore spento e freddo. Durante

il rifornimento è vietato fumare.

Non fare mai il pieno. In caso di

tracimazione lasciare evaporare

il carburante fuoriuscito prima di

avviare la macchina.

Conservare il carburante soltanto

in appositi recipienti.

(STH 5.56, STH 8.66 , STH 10.66

C) Controllare il livello dell’olio. Se

necessario, rabboccare (vedere il

manuale del motore).

Fare rifornimento (con il tipo di

carburante indicato nel manuale

del motore), chiudere il tappo

e rimuovere i resti di carburante.

Utilizzo della macchina

Pericolo di ferite

Tenere le persone, soprattutto

i bambini, e gli animali domestici

lontani dalla zona di pericolo della

macchina.

Utilizzare la macchina solamente se

questa si trova in perfette condizioni

ed è sicura.

Controllare l’area sulla quale deve

essere utilizzata la macchina

e rimuovere tutti gli oggetti che

possono essere raccolti e scagliati

dalla macchina.

Lavorare solo se in presenza di

un’illuminazione sufficiente.

Lavorare lentamente e attenta-

mente, in particolare su fondi non

piani o non consolidati e durante la

retromarcia.

Regolare la distanza fra l’alloggia-

mento della fresa e il suolo in modo

che la macchina non possa

raccogliere corpi estranei (ad

esempio pietre).

Attenzione

Possibili danni alla macchina

Qualora la macchina colpisse corpi

estranei (ad esempio pietre) o pre-

sentasse vibrazioni inconsuete,

procedere all’arresto e verificare se

sono presenti danni. Prima di

proseguire il lavoro, far eliminare i

danni accertati.

Prima di utilizzare la macchina, fare

riscaldare il motore.

Al termine del lavoro, fare funzionare

il motore per alcuni minuti per

eliminare l’umidità.

(STH 5.56, STH 8.66 , STH 10.66

C)

Figura 1

Regolare il convogliatore di uscita

(vedere «Regolazione della

direzione di lancio e della gittata»).

Avviare il motore (vedere

«Avviamento del motore»).

A leva della frizione rilasciata

(1 e 2), selezionare una marcia

con la leva del cambio (6).

Premere e tenere premuta la leva

della frizione per il movimento

della fresa (1); la fresa e la turbina

di espulsione vengono messe in

moto.

Premere e tenere premuta la leva

della frizione della trazione (2); la

macchina si muove e spazza la

neve. Finché si tiene premuta

questa leva, la leva della frizione

per il movimento della fresa (1)

rimane bloccata e può quindi

essere rilasciata.

Per cambiare marcia, rilasciare la

leva della frizione della trazione (2)

e cambiare marcia con la leva del

cambio (6).

(in alcune macchine) La macchina

è dotata di leve di folle (3 e 4). In

questo modo è più facile eseguire

le curve:

– a destra: tirare la leva di folle

destra (4)

– a sinistra: tirare la leva di folle

sinistra (3).

(STH 953)

Figura 1

Regolare il convogliatore di uscita

(vedere «Regolazione della

direzione di lancio e della gittata»).

Avviare il motore (vedere

«Avviamento del motore»).

Premere e tenere premuta la leva

della frizione (1); la fresa si muove.

La macchina avanza grazie al

contatto fra la fresa e il terreno.

Per aumentare la velocità di

avanzamento, sollevare legger-

mente l’impugnatura di stegola (8);

così la fresa è più a contatto con il

terreno e fa procedere la macchina

più velocemente. Se utilizzata più

volte, questa possibilità causa una

maggiore usura dei labbri di

gomma della fresa.

Per ridurre la velocità di avanza-

mento, premere verso il basso

l’impugnatura di stegola.

Lavoro su pendii

Pericolo di ferite dovute

a rovesciamento

Lavorare lentamente e attenta-

mente, in particolare quando si

modifica il senso di marcia.

Per salire e discendere, non guidare

la macchina trasversalmente

rispetto al pendio.

Fare attenzione agli ostacoli, non

lavorare in prossimità di precipizi.

Non utilizzare la macchina su pendii

con pendenze superiori al 20 %.

Consigli per lo sgombero

della neve

Sgombrare la neve subito dopo la

nevicata; se si attende, lo strato

inferiore gela e rende più difficile

l’operazione di sgombero.

Se possibile, sgomberare la neve

nella direzione del vento.

Sgomberare la neve in modo

che i passaggi aperti si

sovrappongano leggermente.

Regolazione della

direzione di lancio

e della gittata

Figura 10

Pericolo di ferite

Non orientare il camino (2) del

convogliatore di uscita (3) in

direzione di persone, animali,

finestre, auto e porte.

!

!

!

!
