Karcher HD 10-15-4 Cage Food: инструкция

HD 10/15-4 F

Deutsch 3

English 11

Français 19

Italiano 28

Nederlands 37

Español 46

Português 55

Dansk 64

Norsk 72

Svenska 80

Suomi 88

Ελληνικά 95

Türkçe 105

Русский 113

Magyar 123

Čeština 131

Slovenščina 139

Polski 147

Româneşte 156

Slovenčina 164

Hrvatski 172

Srpski 180

Български 188

Eesti 197

Latviešu 205

Lietuviškai 213

Українська 221

Bosanski jezik 231

Shqip 239

Register and win!

ᅋᄒᄕᄏ 247

www.kaercher.com

59649070 02/13

2

Lesen Sie vor der ersten Benut-

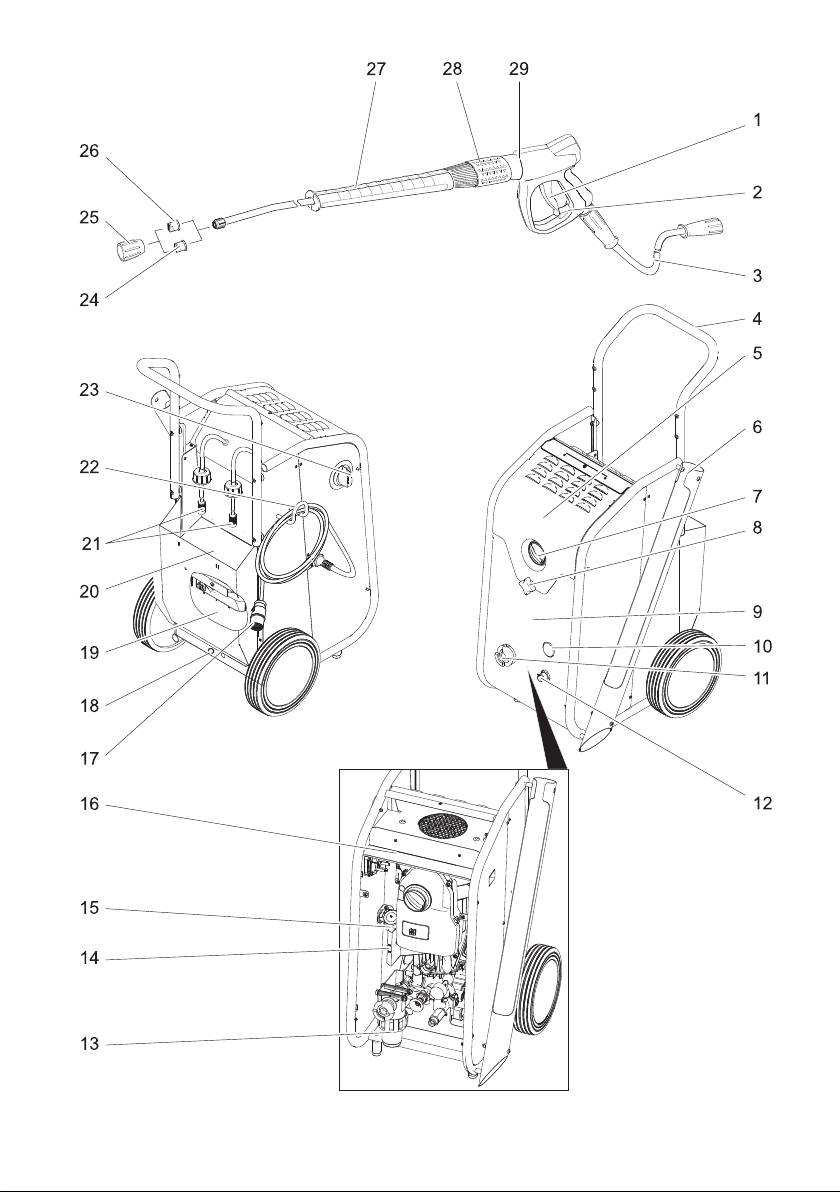

Geräteelemente

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

siehe Umschlagseite

und bewahren Sie diese für späteren Ge-

1 Hebel der Handspritzpistole

brauch oder für Nachbesitzer auf.

2 Sicherungshebel

Vor erster Inbetriebnahme Sicherheitshin-

3 Hochdruckschlauch

weise Nr. 5.951-949.0 unbedingt lesen!

4 Schubbügel

Inhaltsverzeichnis

5 Gerätehaube

6 Strahlrohrablage

Umweltschutz. . . . . . . . . . . DE . . .1

7 Geräteschalter

Geräteelemente . . . . . . . . . DE . . .1

8 Verriegelung Gerätehaube

Sicherheitshinweise . . . . . . DE . . .1

9 Unteres Abdeckblech

Bestimmungsgemäße Verwen-

10 Manometer

dung . . . . . . . . . . . . . . . . . . DE . . .2

11 Wasseranschluss

Sicherheitseinrichtungen . . DE . . .2

12 Hochdruckanschluss

Vor Inbetriebnahme . . . . . . DE . . .2

13 Sieb

Inbetriebnahme . . . . . . . . . DE . . .3

14 Ölstandsanzeige

Bedienung . . . . . . . . . . . . . DE . . .3

15 Ölbehälter

Transport . . . . . . . . . . . . . . DE . . .5

16 Düsenablage

Lagerung . . . . . . . . . . . . . . DE . . .5

17 Netzkabel mit Netzstecker

Pflege und Wartung . . . . . . DE . . .5

18 Gehäuseöffnung Vordruckpumpe

Hilfe bei Störungen. . . . . . . DE . . .6

19 Schwimmerbehälter

Zubehör und Ersatzteile . . . DE . . .6

20 Halter für 2 Reinigungsmittelkanister

Garantie . . . . . . . . . . . . . . . DE . . .7

mit je 5 Liter Inhalt

EG-Konformitätserklärung . DE . . .7

21 Reinigungsmittel-Saugschlauch mit Fil-

Technische Daten. . . . . . . . DE . . .8

ter und Schraubdeckel

22 Kabelhalter

Umweltschutz

23 Reinigungsmittel-Dosierventil

Die Verpackungsmaterialien

24 Flachstrahldüse 25°

sind recyclebar. Bitte werfen

25 Düsenverschraubung

Sie die Verpackungen nicht in

26 Flachstrahldüse 40°

den Hausmüll, sondern führen

27 Strahlrohr

Sie diese einer Wiederverwer-

28 Druck-/Mengenregulierung

tung zu.

29 Handspritzpistole

Altgeräte enthalten wertvolle

recyclingfähige Materialien, die

Farbkennzeichnung

einer Verwertung zugeführt

– Bedienelemente für den Reinigungs-

werden sollten. Batterien, Öl

prozess sind gelb.

und ähnliche Stoffe dürfen

nicht in die Umwelt gelangen.

– Bedienelemente für die Wartung und

Bitte entsorgen Sie Altgeräte

den Service sind hellgrau.

deshalb über geeignete Sam-

Sicherheitshinweise

melsysteme.

Hinweise zu Inhaltsstoffen (REACH)

– Jeweilige nationale Vorschriften des

Aktuelle Informationen zu Inhaltsstoffen fin-

Gesetzgebers für Flüssigkeitsstrahler

den Sie unter:

beachten.

www.kaercher.de/REACH

– 1

3DE

– Jeweilige nationale Vorschriften des

Sicherheitsventil

Gesetzgebers zur Unfallverhütung be-

achten. Flüssigkeitsstrahler müssen re-

Das Sicherheitsventil öffnet bei Überschrei-

gelmäßig geprüft und das Ergebnis der

tung des zulässigen Betriebsüberdrucks;

Prüfung schriftlich festgehalten werden.

das Wasser fließt zur Pumpensaugseite

zurück.

Symbole auf dem Gerät

Überströmventil, Druckschalter und Sicher-

Hochdruckstrahlen können bei

heitsventil sind werkseitig eingestellt und

unsachgemäßem Gebrauch ge-

plombiert.

fährlich sein. Der Strahl darf

Einstellungen nur durch den Kundendienst.

nicht auf Personen, Tiere, aktive elektri-

Wassermangelsicherung

sche Ausrüstung oder auf das Gerät selbst

Die Wassermangelsicherung im Schwim-

gerichtet werden.

merbehälter schaltet den Motor bei unzu-

Gemäß gültiger Vorschriften darf

reichender Wasserversorgung

das Gerät nie ohne Systemtrenner

(Wasserdruck zu niedrig) ab.

am Trinkwassernetz betrieben

Die Pumpe wird gegen Trockenlauf ge-

werden. Es ist ein geeigneter Sys-

schützt.

temtrenner der Fa. KÄRCHER oder alter-

nativ ein Systemtrenner gemäß EN 12729

Vor Inbetriebnahme

Typ BA zu verwenden. Wasser, das durch

einen Systemtrenner geflossen ist, wird als

Auspacken

nicht trinkbar eingestuft.

– Packungsinhalt beim Auspacken prü-

Vorsicht

fen.

Systemtrenner immer an der Wasserver-

– Bei Transportschaden sofort Händler

sorgung, niemals direkt am Gerät anschlie-

informieren.

ßen!

Ölstand kontrollieren

Bestimmungsgemäße Ver-

 Kreuzgriffschraube zur Verriegelung

wendung

der Gerätehaube herausschrauben und

Dieses Gerät ausschließlich zum Reinigen

Gerätehaube öffnen.

mit Hochdruckstrahl ohne/mit Reinigungs-

 Unteres Abdeckblech oben herauszie-

mittel (z.B. Lebensmittelindustrie, Zerlege-

hen und unten aushängen.

betriebe...) verwenden.

 Ölstandsanzeige bei stehendem Gerät

ablesen. Der Ölstand muss zwischen

Sicherheitseinrichtungen

den beiden Markierungen am Ölbehäl-

Überströmventil mit Druckschalter

ter liegen.

Beim Reduzieren der Wassermenge mit

Entlüftung Ölbehälter aktivieren

der Druck-/Mengenregulierung öffnet das

 Verriegelung der Gerätehaube öffnen

Überströmventil und ein Teil des Wassers

und Gerätehaube nach oben schwen-

fließt zur Pumpensaugseite zurück.

ken.

Wird der Hebel an der Handspritzpistole

 Unteres Abdeckblech oben herauszie-

losgelassen, schaltet der Druckschalter die

hen und unten aushängen.

Pumpe ab, der Hochdruckstrahl stoppt.

 Spitze des Ölbehälterdeckels ab-

Wird der Hebel gezogen, schaltet die Pum-

schneiden.

pe wieder ein.

 Unteres Abdeckblech und Gerätehau-

be befestigen.

4 DE

– 2
