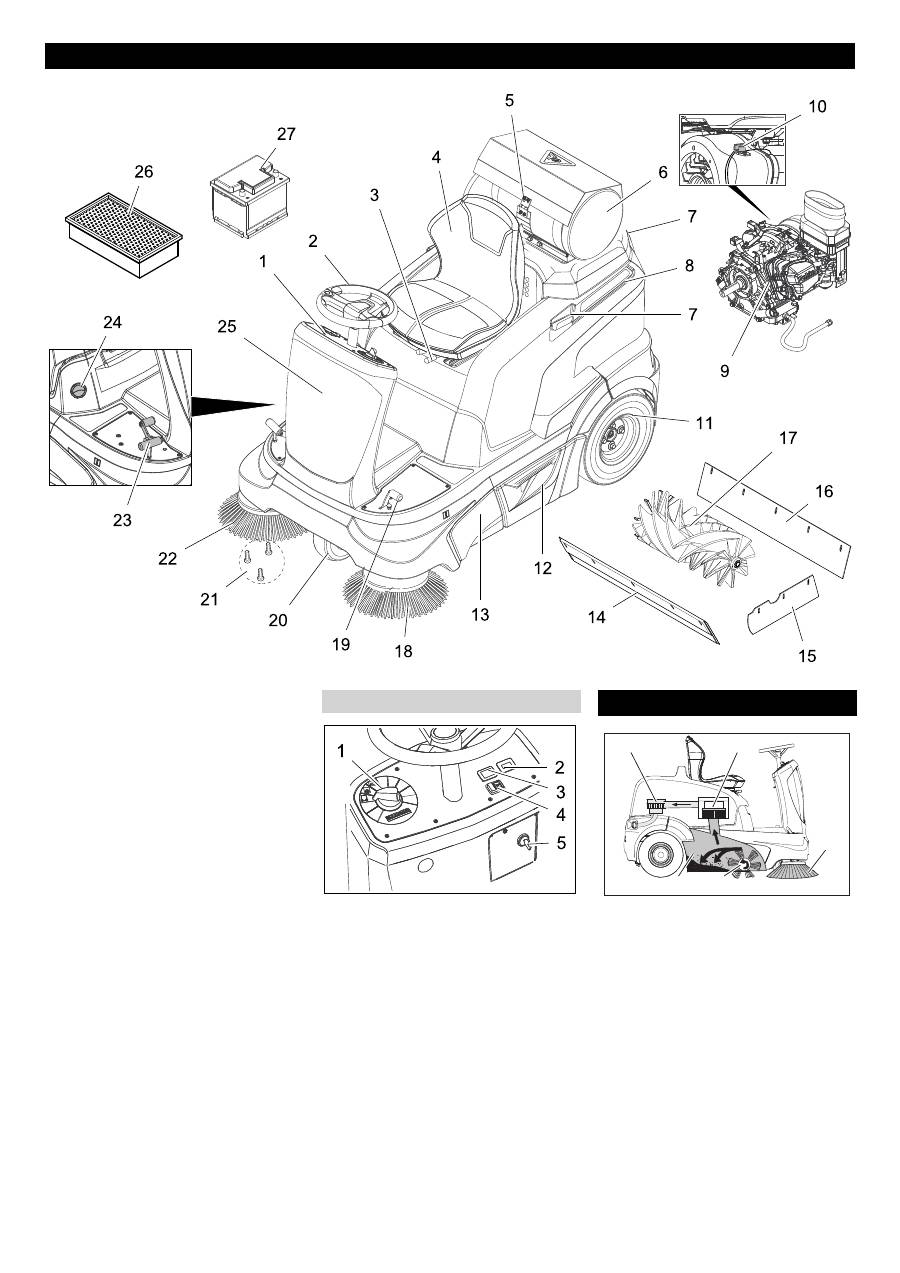

Karcher Balayeuse KM 90-60 R Lpg Adv: Elementen voor de bediening en de functies

-

5

1 Bedieningsveld

2 Stuurwiel

3 Hefboom stoelverstelling

4 Stoel (met zitcontactschakelaar)

5 Houder voor gasfles

6 Gasfles

7 Steunrail voor Homebase

8 Apparaatkap

9 Gasmotor

10 Stop-schakelaar

11 Achterwiel

12 Veeggoedreservoir (beide kanten)

13 Toegang keerrol

14 Voorste afdichtlijst

15 Zijdelingse afdichtlijst

16 Achterste pakkingrand

17 Veegrol

18 Linker zijbezem (optie)

19 Pedaal grofvuilklep omhoog/omlaag

20 Voorwiel

21 Bevestiging van de zijbezem

22 Rechter zijbezem

23 Gaspedaal

24 Nat-/droogklep

25 Zekeringen (achter frontplaat)

26 Stoffilter (vlakvouwfilter)

27 Onderhoudsvrije batterij

1 Programmaschakelaar

2 Bedrijfsurenteller

3 Niet bezet

4 Claxon

5 Contactsleutel

De veegmachine werkt volgens het over-

slagprincipe.

–

De zijbezems (3) reinigen hoeken en

kanten van het veegoppervlak en trans-

porteren het vuil in de baan van de vee-

grol.

–

De roterende veegrol (4) transporteert

het vuil direct in de veeggoedcontainer

(5).

–

Het in de container opgejaagde stof

wordt via de stoffilter (2) gescheiden en

de gefilterde schone lucht wordt door

het zuigventiel (1) weggezogen.

–

De reiniging van de stoffilter (2) gebeurt

automatisch.

Elementen voor de bediening en de functies

Bedieningsveld

Functie

1                      2

3

5        4

70 NL
