Pioneer PDA-V100HD: Utilisation avec d’autres composants

Utilisation avec d’autres composants

11

21

Fr

Français

Chapitre 11

Utilisation avec d’autres composants

Connexions à un téléviseur

Vous pouvez brancher des téléviseurs prenant en

compte HDMI (High-Definition Multimedia Interface).

 Remarque

• Lors du branchement de cet appareil à un téléviseur

plasma de Pioneer prenant en compte les réglages

asservis, réglez l’interrupteur

HDMI CONTROL

 du

panneau arrière sur

ON

. Lors du branchement sur

un téléviseur d’un autre fabricant, réglez

l’interrupteur

HDMI CONTROL

 sur

OFF

. (Voir

page 10.)

• En mode de combinaison PDP, la sélection de

l’entrée sur le composant raccordé à INPUT 6 ne

peut pas être effectuée, car la télécommande

fournie avec le téléviseur plasma de Pioneer ne

comporte pas de touche

INPUT 6

.

Connexions à des composants

d’entrée

Vous pouvez raccorder de nombreux types de

composants d’entrée sur cet appareil, notamment un

téléviseur plasma, lecteur BD, lecteur DVD,

enregistreur DVD, boîtier décodeur, magnétoscope,

console de jeux, camescope, etc.

Pour voir les images provenant d’un composant

d’entrée, sélectionnez la source d’entrée au moyen des

touches

INPUT

 (

1

 à

6

) de la télécommande (voir

page 11). En mode de combinaison PDP, servez-vous

de la télécommande du téléviseur plasma pour

sélectionner les entrées.

 Attention

• Pour la protection de vos composants, débranchez

toujours l’appareil au niveau de la prise secteur

avant de raccorder un téléviseur plasma, lecteur

BD, lecteur DVD, enregistreur DVD, boîtier

décodeur, magnétoscope, console de jeux,

camescope ou un autre composant.

• Il n’est pas possible de raccorder simultanément

deux ou plusieurs composants.

Câble conforme

avec HDMI

Téléviseur

Composants d’entrée

Câble conforme

avec HDMI

Vue arrière

HDMI

OUTPUT

INPUT 1

INPUT 3

INPUT 4

INPUT 6

INPUT 1

INPUT 2

HDMI

CONTROL

SERVICE ONLY

CONTROL

COMPONENT

       VIDEO

AUDIO

L

R

L

R

AUDIO

I N

OUT

Y

PB

PR

ON/OFF

INPUT 3

INPUT 4

AUDIO

L

R

INPUT 5

S-VIDEO

VIDEO

R-AUDIO-L

AC  IN

Utilisation avec d’autres composants

11

22

Fr

Utilisation de l’entrée HDMI

Les bornes INPUT 1, 3, 4 et 6 sont des bornes HDMI

auxquelles des signaux vidéo et audio numériques

peuvent être fournis. Pour utiliser une borne HDMI,

activez-la et spécifiez les types de signaux vidéo et audio

à recevoir depuis le composant raccordé. En ce qui

concerne les types de ces signaux, consultez le mode

d’emploi qui accompagne le composant raccordé.

Prise en compte de ’Deep Colour’

’Deep Colour’ signifie la profondeur des couleurs,

décrivant le nombre de bits utilisés pour représenter la

couleur d’un seul pixel sur une image pixelisée (en

mode points). En plus des signaux RGB/YCbCr16 bits/

20 bits/24 bits conventionnels, le téléviseur plasma

prend aussi en compte les signaux RGB/YCbCr30 bits/

36 bits. De cette façon, quand un composant acceptant

le paramètre HDMI 1.3 Deep Colour est raccordé, les

signaux peuvent être transmis et reçus sans

dégradation.

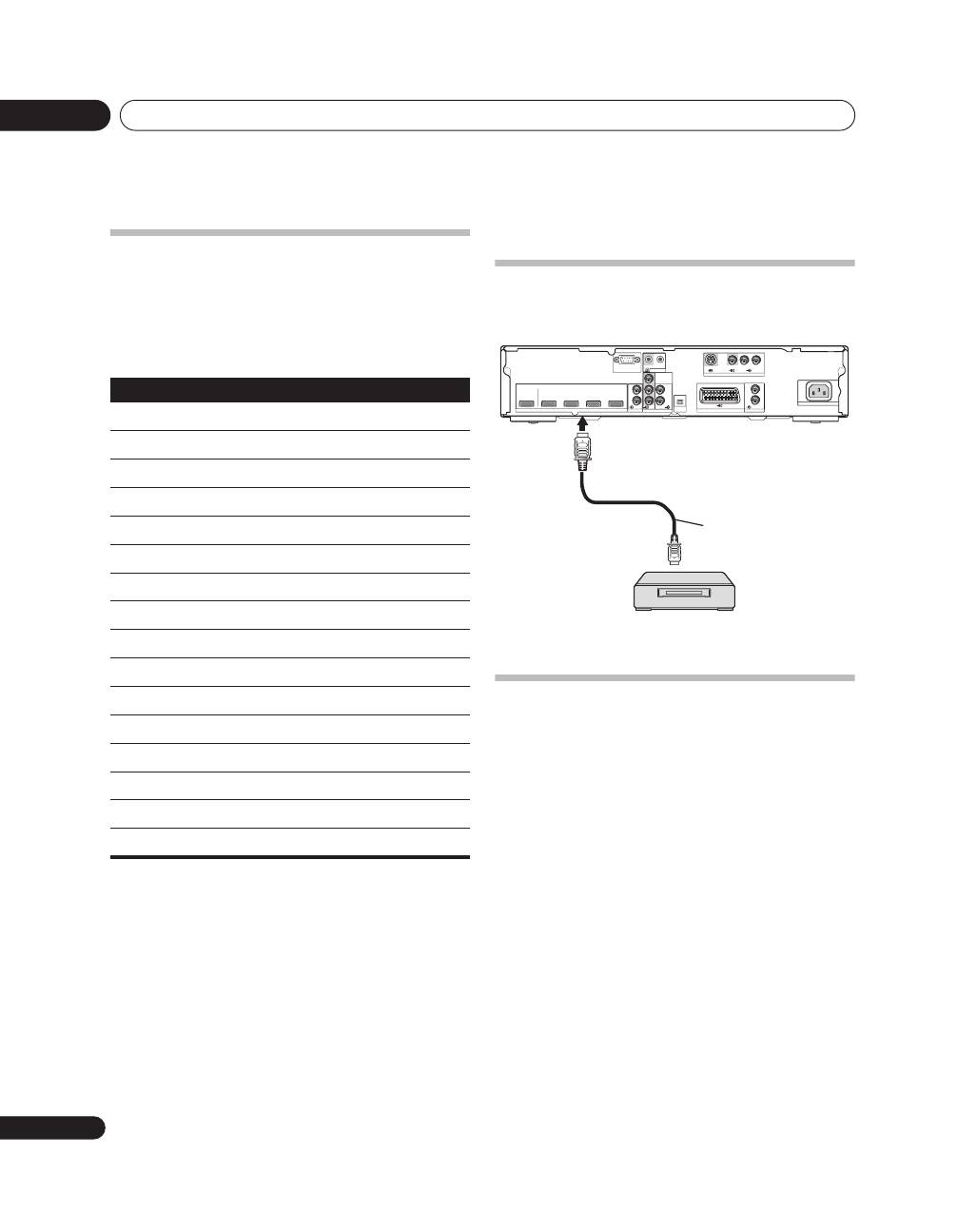

Connexions à un composant

prenant en compte HDMI

Raccordez un composant compatible HDMI sur les

connecteurs INPUT 1 (HDMI), INPUT 3 (HDMI), INPUT

4 (HDMI), ou INPUT 6 (HDMI).

A propos de HDMI

L’Interface HDMI (High Definition Multimedia

Interface) accepte les signaux vidéo et audio par une

seule connexion numérique en vue d’une utilisation

avec des lecteurs DVD, DTV, boîtiers décodeurs et

autres dispositifs audiovisuels. L’interface HDMI a été

mise au point afin de fournir, en une seule

spécification, les technologies dites "High Bandwidth

Digital Content Protection (HDCP)" et "Digital Visual

Interface (DVI)". La technologie HDCP sert à protéger le

contenu numérique, transmis et reçu par des

affichages compatibles DVI. La technologie HDMI

permet de supporter les signaux vidéo standards,

améliorés ou de haute définition, ainsi que les sons

surround, allant des standards aux multicanaux. Les

atouts HDMI comprennent des signaux vidéo

numériques non comprimés, une largeur de bande

allant jusqu’à 2,2 giga-octets par seconde (avec des

signaux HDTV), un seul connecteur (au lieu de

plusieurs câbles et connecteurs) et la communication

entre une source audiovisuelle et des dispositifs

audiovisuels, tels que des DTV.

HDMI, le logo  HDMI et

High-Definition Multi-media Interface sont des marques

de fabrique et des marques déposées de HDMI licensing

LLC.

Signaux vidéo pris en compte

640 x 480 (VGA) 60 Hz

720 x 480p@59,94 Hz/60 Hz

720 (1440) x 480i@59,94 Hz/60 Hz

720 x 576p@50 Hz

720 (1440) x 576i@50 Hz

800 x 600 (SVGA) 60 Hz

1024 x 768 (XGA) 60 Hz

1280 x 720p@50 Hz

1280 x 720p@59,94 Hz/60 Hz

1280 x 1024 (SXGA) 60 Hz

1360 x 768 (Wide - XGA) 60 Hz

1920 x 1080p@24 Hz

1920 x 1080p@50 Hz

1920 x 1080i@50 Hz

1920 x 1080i@59,94 Hz/60 Hz

1920 x 1080p@60 Hz

Composant à prise en compte HDMI

Câble conforme

avec HDMI

Vue arrière

HDMI

OUTPUT

INPUT 1

INPUT 3

INPUT 4

INPUT 6

INPUT 1

INPUT 2

HDMI

CONTROL

SERVICE ONLY

CONTROL

COMPONENT

       VIDEO

AUDIO

L

R

L

R

AUDIO

I N

OUT

Y

PB

PR

ON/OFF

INPUT 3

INPUT 4

AUDIO

L

R

INPUT 5

S-VIDEO

VIDEO

R-AUDIO-L

AC  IN

Utilisation avec d’autres composants

11

23

Fr

Français

Connexions à un composant

muni d’un connecteur SCART

(péritel)

Un composant muni d’un connecteur SCART (péritel)

peut être raccordé au connecteur INPUT 3 (SCART).

Connexions à un composant

avec connecteurs pour

composantes

Un composant muni de connecteurs pour signaux à

composantes peut être raccordé aux connecteurs

INPUT 2 (COMPONENT VIDEO).

HDMI

OUTPUT

INPUT 1

INPUT 3

INPUT 4

INPUT 6

INPUT 1

INPUT 2

HDMI

CONTROL

SERVICE ONLY

CONTROL

COMPONENT

       VIDEO

AUDIO

L

R

L

R

AUDIO

I N

OUT

Y

PB

PR

ON/OFF

INPUT 3

INPUT 4

AUDIO

L

R

INPUT 5

S-VIDEO

VIDEO

R-AUDIO-L

AC  IN

Composant à connecteur Péritel (SCART)

Câble Péritel (SCART)

Vue arrière

HDMI

OUTPUT

INPUT 1

INPUT 3

INPUT 4

INPUT 6

INPUT 1

INPUT 2

HDMI

CONTROL

SERVICE ONLY

CONTROL

COMPONENT

       VIDEO

AUDIO

L

R

L

R

AUDIO

I N

OUT

Y

PB

PR

ON/OFF

INPUT 3

INPUT 4

AUDIO

L

R

INPUT 5

S-VIDEO

VIDEO

R-AUDIO-L

AC  IN

Vue arrière

Câble audio

Composant à connnecteurs pour signal à composantes

Câble vidéo à

composantes
