Uso con altri componenti

11

22

It

Capitolo 11

Uso con altri componenti

Collegamento con un

televisore

Si possono usare i televisori che supportano

l’interfaccia HDMI (High-Definition Multimedia

Interface).

 Nota

• Se si collega quest’unità ad un televisore al plasma

Pioneer che supporta le impostazione

sincronizzate, portare

HDMI CONTROL

 del

pannello posteriore su

ON

. Se si usa un televisore

di un’altra marca, portare

HDMI CONTROL

 su

OFF

.

(Vedere pagina 10.)

• Durante la modalità di combinazione PDP, il

componente collegato all’ingresso INPUT 6 non

può venire scelto, dato che il telecomando in

dotazione al televisore al plasma Pioneer non

possiede un pulsante

INPUT 6

.

Collegamenti a componenti

esterni di riproduzione

Potete collegare molti tipi di componenti di

riproduzione a quest’unità, ad esempio un televisore al

plasma, un lettore BD, un lettore DVD, un registratore

DVD, una set-top box, un videoregistratore, un

videogioco, un camcorder, ecc.

Per riprodurre con il componente esterno, sceglierne

l’ingresso con i pulsanti

INPUT

 (da

1

 a

6

) del

telecomando (vedere pagina  11). Durante la modalità di

combinazione PDP, usare il telecomando del

telecomando al plasma per passare da un ingresso

all’altro.

 Attenzione

• Per proteggere tutti i componenti, scollegare

sempre quest’unità dalla sua presa di corrente

prima di collegare un televisore al plasma, un

lettore BD, un lettore DVD, un registratore DVD,

una set-top box, un videoregistratore, un

videogioco, un camcorder, ecc.

• Non è inoltre possibile collegare due o più unità

contemporaneamente.

Cavo HDMI

compatibile

Televisore

Componenti in ingresso

Cavo HDMI

compatibile

Visione dal retro

HDMI

OUTPUT

INPUT 1

INPUT 3

INPUT 4

INPUT 6

INPUT 1

INPUT 2

HDMI

CONTROL

SERVICE ONLY

CONTROL

COMPONENT

       VIDEO

AUDIO

L

R

L

R

AUDIO

I N

OUT

Y

PB

PR

ON/OFF

INPUT 3

INPUT 4

AUDIO

L

R

INPUT 5

S-VIDEO

VIDEO

R-AUDIO-L

AC  IN

Uso con altri componenti

11

23

It

Italiano

Uso dell’ingresso HDMI

I terminali INPUT 1, 3, 4 e 6 sono di tipo HDMI capaci di

ricevere segnale audio e video digitale.  Per fare uso di

terminali HDMI, attivarli e specificare il tipo di segnale

audio e video digitale che devono ricevere.  Per quanto

riguarda il tipo di segnale, scegliere le istruzioni per

l’uso accluse al componente esterno.

Supporto di Deep Color

Deep Colour significa il numero di colori permessi dal

numero di bit usati per rappresentare un singolo pixel

in una immagine bitmap.  Oltre ai tradizionali segnali

RGB/YCbCr a 16 bit/20 bit/24 bit, il televisore al plasma

supporta anche RGB/YCbCr a 30 bit/36 bit. In questo

modo, quando un componente che supporta HDMI 1.3

Deep Colour è collegato al sistema, i segnali possono

venire trasmessi e ricevuti senza alcuna degradazione.

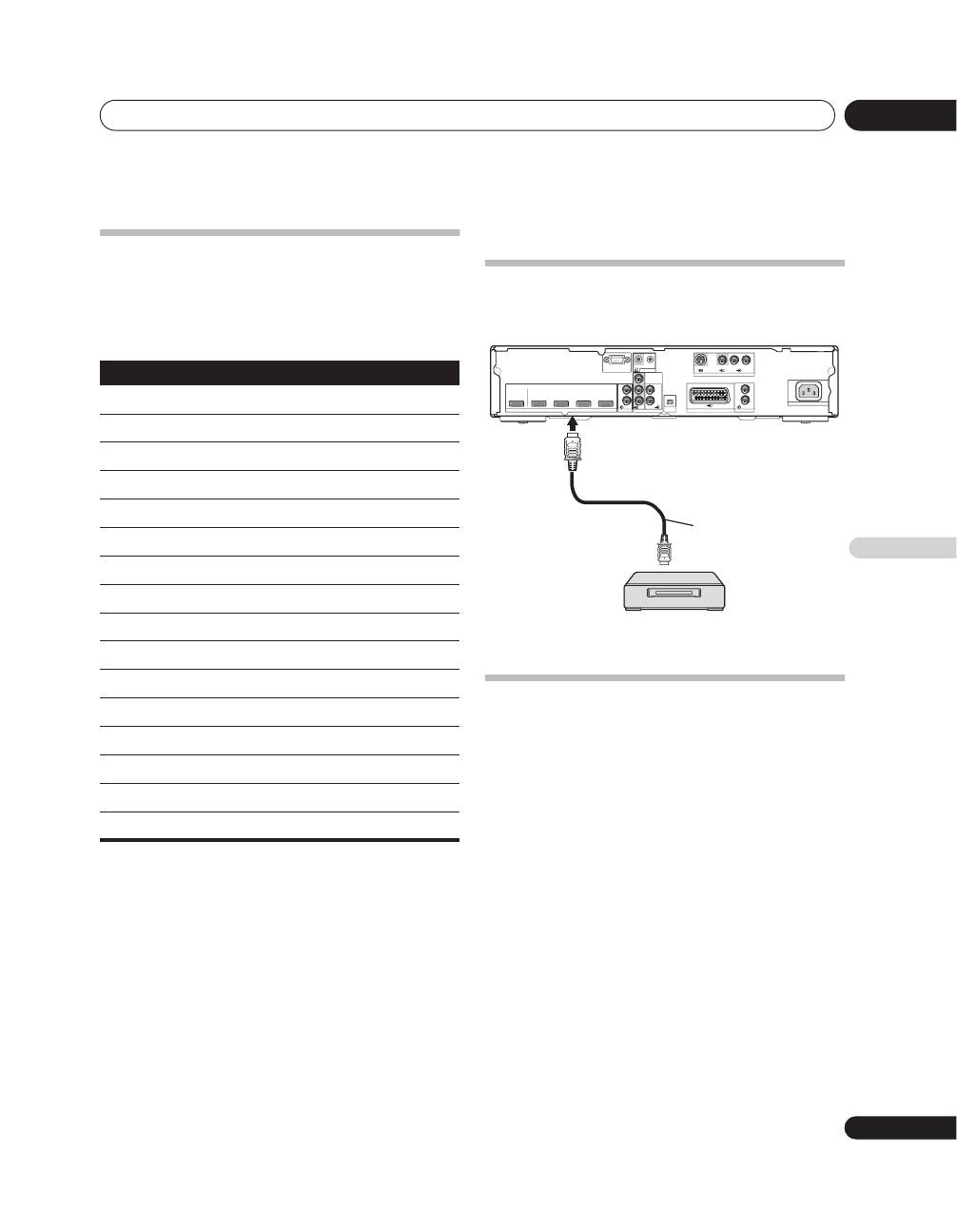

Collegamenti con componenti

HDMI compatibili

Collegare componenti HDMI compatibili ai connettori

INPUT 1 (HDMI), INPUT 3 (HDMI), INPUT 4 (HDMI) o

INPUT 6 (HDMI).

Lo standard HDMI

L’interfaccia HDMI (High  Definition Multimedia

Interface) supporta sia video che audio attraverso un

singolo cavo di collegamento digitale per l’uso con

lettori DVD, televisori digitali, set-top box ed altri

apparecchi AV. L’interfaccia HDMI è stato sviluppato

per mettere sul mercato le due tecnologie High

Bandwidth Digital Content Protection (HDCP) di

protezione dei contenuti e Digital Visual Interface (DVI)

in un solo prodotto.   HDCP viene usato per proteggere

il contenuto digitale trasmesso e ricevuto da display

DVI.  HDMI è in grado di supportare video standard,

enhanced o ad alta definizione oltre ad audio da

standard a surround multicanale.  HDMI possiede

inoltre video digitale non compresso, una banda da 2,2

gigabyte al secondo (con segnali HDTV), un solo

connettore (e non vari cavi e connettori) e rende

possibile la comunicazione fra la sorgente AV ed i

dispositivi AV come i televisori digitali.

HDMI, il logo

HDMI e High-Definition Multi-media Interface sono

marchi di fabbrica della HDMI licensing LLC.

Tipi di segnale video supportati

640 x 480 (VGA) 60 Hz

720 x 480p a 59,94 Hz/60 Hz

720 (1440) x 480i a 59,94 Hz/60 Hz

720 x 576p a 50 Hz

720 (1440) x 576i a 50 Hz

800 x 600 (SVGA) 60 Hz

1024 x 768 (XGA) 60 Hz

1280 x 720p a 50 Hz

1280 x 720p a 59,94 Hz/60 Hz

1280 x 1024 (SXGA) 60 Hz

1360 x 768 (Wide - XGA) 60 Hz

1920 x 1080p a 24 Hz

1920 x 1080p a 50 Hz

1920 x 1080i a 50 Hz

1920 x 1080i a 59,94 Hz/60 Hz

1920 x 1080p a 60 Hz

Cavo supportato da HDMI

Cavo HDMI

compatibile

Visione dal retro

HDMI

OUTPUT

INPUT 1

INPUT 3

INPUT 4

INPUT 6

INPUT 1

INPUT 2

HDMI

CONTROL

SERVICE ONLY

CONTROL

COMPONENT

       VIDEO

AUDIO

L

R

L

R

AUDIO

I N

OUT

Y

PB

PR

ON/OFF

INPUT 3

INPUT 4

AUDIO

L

R

INPUT 5

S-VIDEO

VIDEO

R-AUDIO-L

AC  IN

Uso con altri componenti

11

24

It

Collegamenti ad un

componente dotato di

connettore SCART

Un componente dotato di connettore SCART può venire

collegato al connettore INPUT 3 (SCART).

Collegamento a componenti

dotati di connettori

component

Un componente dotato di connettori per segnale

component può venire collegato ai connettori INPUT 2

(COMPONENT VIDEO).

HDMI

OUTPUT

INPUT 1

INPUT 3

INPUT 4

INPUT 6

INPUT 1

INPUT 2

HDMI

CONTROL

SERVICE ONLY

CONTROL

COMPONENT

       VIDEO

AUDIO

L

R

L

R

AUDIO

I N

OUT

Y

PB

PR

ON/OFF

INPUT 3

INPUT 4

AUDIO

L

R

INPUT 5

S-VIDEO

VIDEO

R-AUDIO-L

AC  IN

Componente con connettore SCART

Cavo SCART

Visione dal retro

HDMI

OUTPUT

INPUT 1

INPUT 3

INPUT 4

INPUT 6

INPUT 1

INPUT 2

HDMI

CONTROL

SERVICE ONLY

CONTROL

COMPONENT

       VIDEO

AUDIO

L

R

L

R

AUDIO

I N

OUT

Y

PB

PR

ON/OFF

INPUT 3

INPUT 4

AUDIO

L

R

INPUT 5

S-VIDEO

VIDEO

R-AUDIO-L

AC  IN

Visione dal retro

Cavo audio

Componente dotato di connettori per segnale video component

Cavo video component
