Pioneer PDA-V100HD: Lage und Bezeichnung der Teile

Lage und Bezeichnung der Teile

05

9

Ge

Deutsch

Kapitel 5

Lage und Bezeichnung der Teile

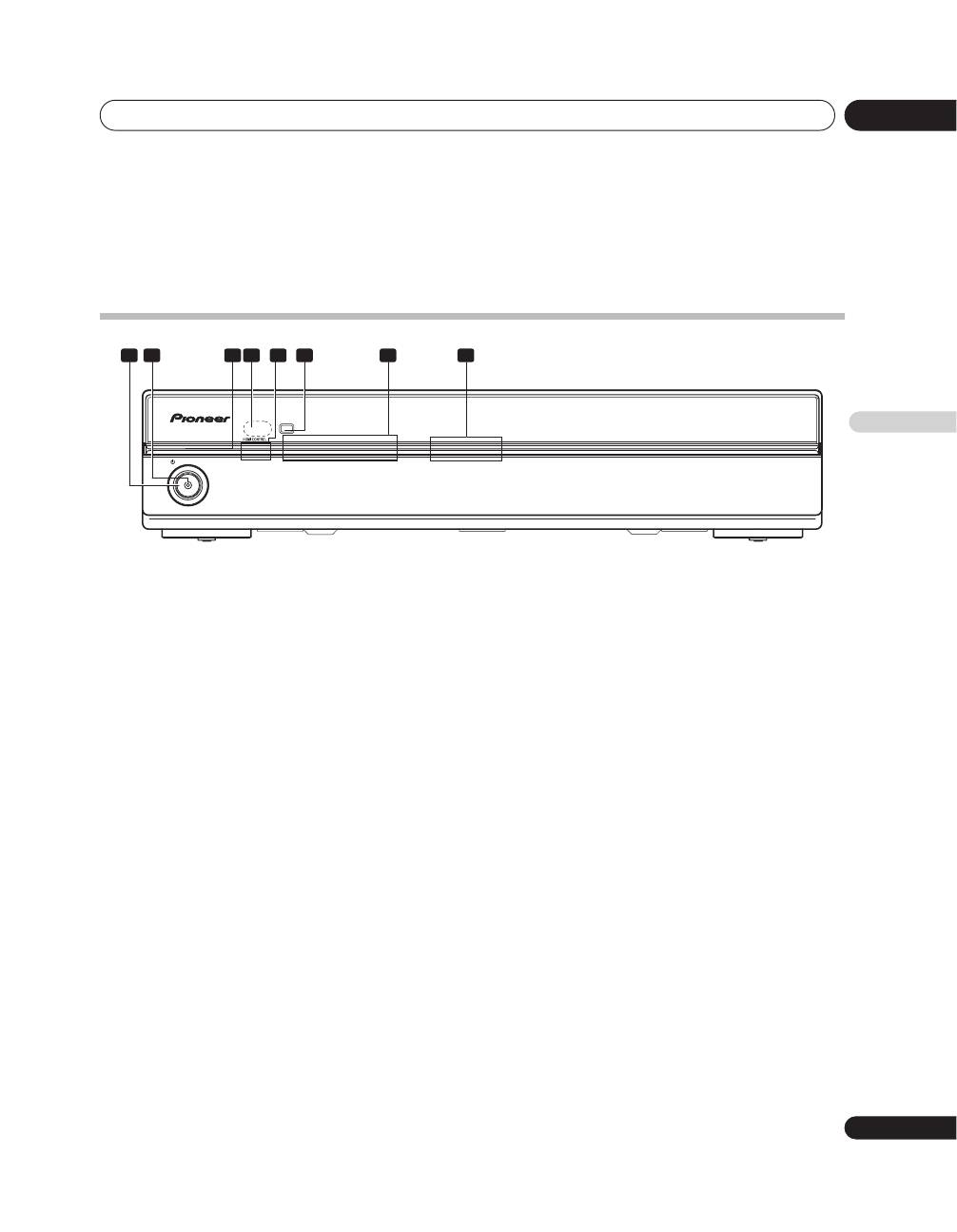

Frontplatte

1

Taste STANDBY/ON

Drücken Sie diese Taste, um das Gerät einzuschalten

oder in den Bereitschaftszustand umzuschalten.

2

Einschaltanzeige (blau)

Bei eingeschaltetem Gerät leuchtet dieser Bereich

blau.

3

STANDBY-Anzeige (rot)

Diese Anzeige leuchtet rot, wenn sich das Gerät im

Bereitschaftszustand befindet.

4

Fernbedienungssignal-Sensor

Um das Gerät fernzubedienen, richten Sie den Geber

der Fernbedienung auf diesen Empfänger.

5

HDMI CONTROL-Anzeigen

(links: orangefarben/rechts: grün)

Bei Anschluss dieses Gerätes an einen Plasma-

Fernseher leuchten diese Anzeigen unter folgenden

Bedingungen auf:

a.PDP-Kombinationsmodus:

Die grüne Anzeige leuchtet bei Einstellung des

Schalters

HDMI CONTROL

 auf

ON

, um darauf

hinzuweisen, dass dieses Gerät über die

Fernbedienung des angeschlossenen Plasma-

Fernsehers gesteuert werden kann. (Siehe

Seite 10.)

b. Modus Independent 1:

Die orangefarbene Anzeige leuchtet bei Einstellung

des Schalters

HDMI CONTROL

 auf

ON

. (Siehe

Seite 10.)

c. Modus Independent 2:

Bei Einstellung des Schalters

HDMI CONTROL

 auf

OFF

 leuchtet die Anzeige nicht. (Siehe Seite 10.)

6

Taste INPUT

Diese Taste dient zur Wahl einer der an die Buchsen

INPUT 1 bis INPUT 6 dieses Gerätes angeschlossenen

Eingangsquellen.

7

Eingangsanzeigen

Diese Anzeigen dienen zur Kennzeichnung des

momentan gewählten Eingangs und des aktuellen

Modus.

8

Blaue Beleuchtung

Bei eingeschaltetem Gerät leuchtet dieser Bereich

blau. Im Einstellmodus blinkt die blaue Beleuchtung.

PDA-V100HD

STANDBY

STANDBY/ON

1

2

3

4

5

6

INPUT

INPUT

1

2

 3  4

 5

 6

 7

 8

Lage und Bezeichnung der Teile

05

10

Ge

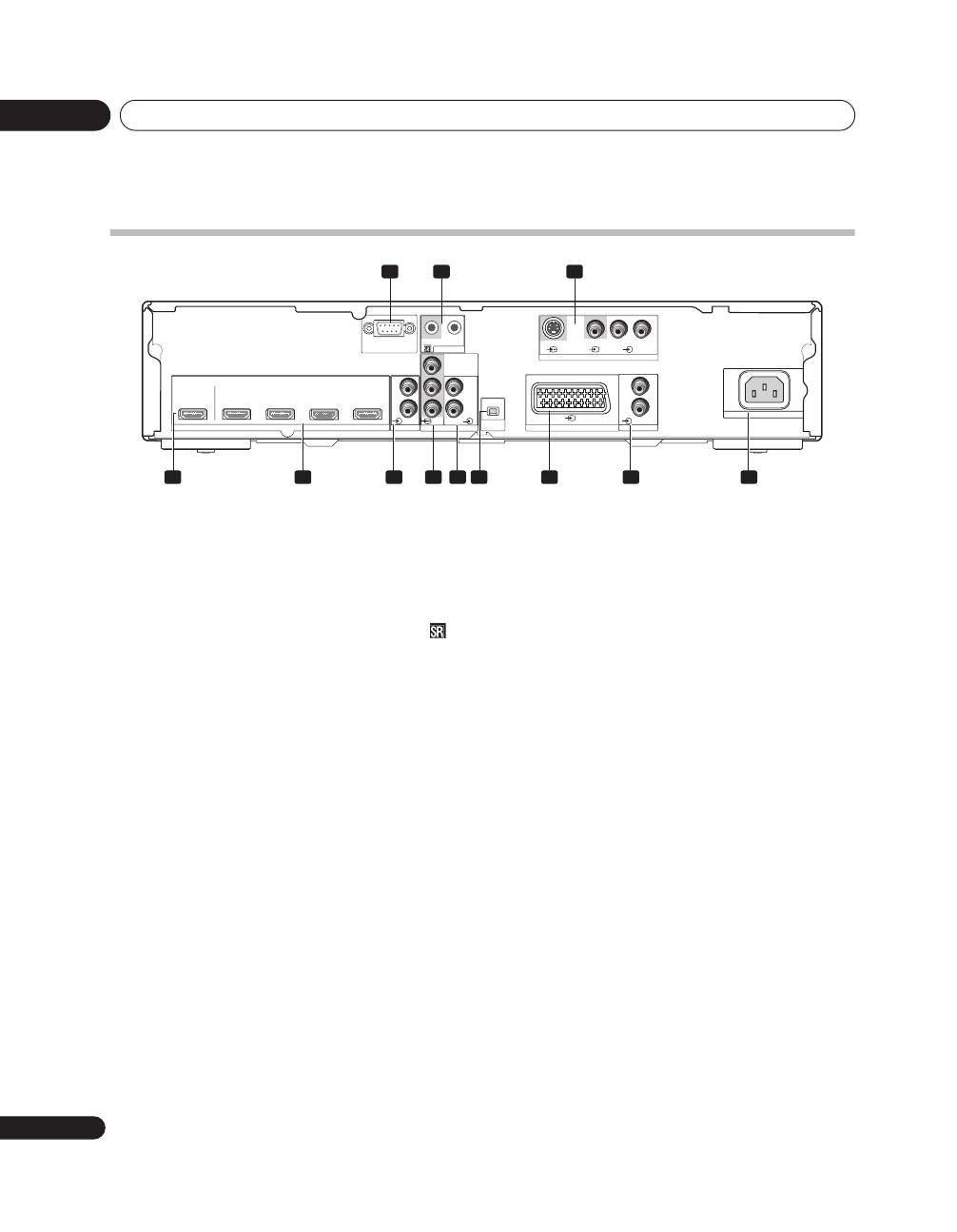

Rückwand

1

Anschluss für Werkseinstellungen

An dieser Buchse darf vom Benutzer kein Anschluss

hergestellt werden.

2

Buchsen CONTROL IN/OUT

Diese Systemsteuerbuchsen dienen zum Anschluss

von Pioneer-Komponenten, die mit dem Symbol

gekennzeichnet sind.

3

Buchsen INPUT 5

(S-VIDEO, VIDEO, AUDIO)

Verbinden Sie diese Eingangsbuchsen mit den

Ausgangsbuchsen eines Blu-ray-Disc-Players (BD),

DVD-Players, DVD-Recorders, einer Set-Top-Box (STB),

eines Videorecorders, einer Spielekonsole, eines

Camcorders usw.

4

Buchse OUTPUT (HDMI)

Verbinden Sie diesen Ausgang mit der HDMI-Buchse

eines Fernsehers mit HDMI-Schnittstelle (High-

Definition Multimedia Interface).

5

Buchsen INPUT 1, INPUT 3, INPUT 4, INPUT 6

(HDMI)

Verbinden Sie diese Eingangsbuchsen mit den HDMI-

Buchsen von externen Geräten mit HDMI-Schnittstelle

(High-Definition Multimedia Interface), z.B. BD-Player,

DVD-Recorder usw.

6

Buchsen INPUT 1 (AUDIO)

Verbinden Sie diese Eingangsbuchsen mit den

analogen Audio-Ausgangsbuchsen eines externen

Gerätes.

7

Buchsen INPUT 2

(COMPONENT VIDEO: Y, PB, PR)

Verbinden Sie diese Eingangsbuchsen mit den

entsprechenden Ausgangsbuchsen eines BD-Players,

DVD-Players, DVD-Recorders usw.

8

Buchsen INPUT 2 (AUDIO)

Verbinden Sie diese Eingangsbuchsen mit den Audio-

Ausgangsbuchsen eines BD-Players, DVD-Players,

DVD-Recorders usw.

9

Schalter HDMI CONTROL

Bringen Sie diesen Schalter in die Stellung

ON

, wenn

dieses Gerät an einen Pioneer Plasma-Fernseher

angeschlossen ist; bei Anschluss an den Fernseher

eines anderen Fabrikats bringen Sie ihn in die Stellung

OFF

.

10 Buchse INPUT 3 (SCART)

Verbinden Sie diese SCART-Eingangsbuchse mit der

SCART-Ausgangsbuchse eines BD-Players, DVD-

Players, DVD-Recorders usw.

11 Buchsen INPUT 4 (AUDIO)

Verbinden Sie diese Eingangsbuchsen mit den

analogen Audio-Ausgangsbuchsen eines externen

Gerätes.

12 AC IN

Schließen Sie den Steckverbinder an einem Ende des

mitgelieferten Netzkabels an diesen Netzeingang, und

den Netzstecker am anderen Ende an eine

Netzsteckdose an.

HDMI

OUTPUT

INPUT 1

INPUT 3

INPUT 4

INPUT 6

INPUT 1

INPUT 2

HDMI

CONTROL

SERVICE ONLY

CONTROL

COMPONENT

       VIDEO

AUDIO

L

R

L

R

AUDIO

I N

OUT

Y

P

B

P

R

ON/OFF

INPUT 3

INPUT 4

AUDIO

L

R

INPUT 5

S-VIDEO

VIDEO

R-AUDIO-L

AC  IN

 1

 2

 3

 4

 5

 6

 7

 8  9

10

 11

 12

Lage und Bezeichnung der Teile

05

11

Ge

Deutsch

Fernbedienung

Richten Sie den Geber der Fernbedienung auf den

Empfänger an der Frontplatte des Gerätes, um dieses

zu steuern.

1

Taste

Drücken Sie diese Taste, um das Gerät einzuschalten

oder in den Bereitschaftszustand umzuschalten.

2

Tasten INPUT

Diese Tasten dienen zur Wahl einer der an die Buchsen

INPUT 1 bis INPUT 6 des Gerätes angeschlossenen

Eingangsquellen.

3

Taste RESOLUTION

Diese Taste dient zur Einstellung der

Ausgangsauflösung bei der Umwandlung von

analogen Eingangssignalen in HDMI-Signale. (Siehe

Seite 20.)

4

Taste COLOUR SYSTEM

Diese Taste dient zur Einstellung des Farbsystems für

analoge Eingangssignale. (Siehe Seite 20.)

5

Taste SIGNAL SELECT

Diese Taste dient zur Wahl des Eingangssignals für

INPUT 3. (Siehe Seite 20.)

6

Taste VIDEO

Diese Taste dient zur Einstellung des Farbformats bei

der Umwandlung von analogen Eingangssignalen in

HDMI-Signale. (Siehe Seite 21.)

7

Taste AUDIO

Diese Taste dient zur Wahl des Audiosignaltyps bei

Zuleitung eines HDMI-Signals. (Siehe Seite 21.)

INPUT

SETTING

RESOLUTION

COLOUR

 SYSTEM

SIGNAL

SELECT

VIDEO

AUDIO

HDMI

1

2

3

4

5

6

HD AV CONVERTER

1

2

3

4

5

6

7
