Pioneer PDA-V100HD: Informazioni addizionali

Informazioni addizionali

12

25

It

Italiano

Capitolo 12

Informazioni addizionali

Diagnostica

Problema

Possibile soluzione

L’indicatore STANDBY non si

accende.

• Il cavo di alimentazione è collegato correttamente?

• Controllare se l’indicatore di accensione è acceso. (Vedere pagina 9.) Se non si

accende, quest’unità potrebbe essere danneggiata; consultare il proprio rivenditore o

centro assistenza Pioneer.

Il telecomando non può

accendere quest’unità.

• Controllare se le batterie del telecomando sono installate correttamente.  Provare a

cambiare le batterie.

Le immagini video non

appaiono neppure

cambiando ingresso.

• Controllare che i cavi di ingresso e uscita siano collegati correttamente.

• Impostare correttamente il selettore d’ingresso del televisore.  (Vedere pagina 22.)

Nessuna immagine video

viene riprodotta dal

componente collegato a

INPUT 3.

• Usare il telecomando di quest’unità per impostare INPUT 3. (Vedere pagina 20.)

Nessuna immagine video

viene riprodotta dal

componente collegato a

INPUT 6.

• Se l’indicatore HDMI CONTROL è verde (durante la modalità di combinazione PDP),

potrebbe non essere possibile visualizzare il segnale da INPUT 6. Per dettagli,

consultare le istruzioni per l’uso del televisore al plasma.

Video ed audio assenti

(HDMI)

• Quest’unità supporta lo standard HDCP. Confermare se il componente esterno

supporta HDCP. A seconda del componente esterno, i collegamenti HDMI con

quest’unità possono non essere possibili.

Se il componente esterno non supporta lo standard HDCP, usare invece i collegamenti

VIDEO, S-VIDEO, RGB o COMPONENT. Se non si conoscono le caratteristiche

tecniche del componente esterno, consultare il suo fabbricante.

Video assente (HDMI, VIDEO,

S-VIDEO, RGB, COMPONENT)

• Controllare che i cavi di ingresso siano collegati correttamente.

Video assente (HDMI)

• Controllare che l’uscita del componente esterno sia regolata su 480i o 576i. Portare

l’uscita HDMI del componente esterno su 480p o più.

Audio presente, ma video

assente.

• Controllare i collegamenti. (Vedere pagina 22.)

Audio assente (HDMI, VIDEO,

S-VIDEO, RGB, COMPONENT)

• Controllare che i cavi di ingresso e uscita siano collegati correttamente.

• Controllare che il volume del televisore non sia al minimo.

Audio assente (HDMI)

• Usare il telecomando di quest’unità per scegliere un ingresso audio. (Vedere

pagina 21.)

Informazioni addizionali

12

26

It

Audio assente (con

collegamenti via cavo

adattatore da DVI a HDMI)

• Collegare il componente esterno con un cavo audio analogico.

• Usare il telecomando di quest’unità per scegliere un ingresso audio. (Vedere

pagina 21.)

Il suono è distorto.

• Sostituire il cavo di collegamento.

• Controllare che il componente esterno sia regolato correttamente.

Le immagini video dagli

ingressi analogici non

vengono visualizzate

correttamente.

Video distorto.

• Se la distorsione avviene nel segnale video in ingresso (ad esempio durante

l’avanzamento rapido), si possono avere distorsioni o l’immagine può scomparire

temporaneamente a seconda della qualità del video.

Gli stessi sintomi possono anche apparire a causa delle caratteristiche del televisore.

Controllare anche queste impostazioni di quest’unità:

• Il sistema di colore è corretto? (Vedere pagina 20.)

• Se si è scelto INPUT 3, l’ingresso del segnale è regolato correttamente? (Vedere

pagina 20.)

• Il formato del colore è corretto? (Vedere pagina 21.)

La regolazione non è

possibile

• Vedere la sezione

Modifica delle impostazioni

 a pagina 20.

Il telecomando non funziona.

• Controllare le batterie del telecomando; se sono esaurite, sostituirle.  (Vedere

pagina 12.)

• Se si è troppo lontani dal sensore, avvicinarsi. (Vedere pagina 13.)

• Se fra il sensore del telecomando ed il telecomando si frappone un ostacolo,

rimuoverlo. (Vedere pagina 13.)

• Se il sensore di telecomando è colpito da una luce a fluorescenza o di altro tipo

intensa, spostarla. (Vedere pagina 13.)

Il telecomando non funziona

(collegamento SR).

• Se si usano collegamenti SR, per funzionare il telecomando di quest’unità deve

venire puntato sul televisore al plasma. Se non si usano collegamenti SR, puntare  il

telecomando di quest’unità sul ricevitore di segnale del PDA-V100HD. (Vedere

pagina 19.)

• Il telecomando non funziona se un cavo di controllo è collegato al connettore

CONTROL IN. Controllare che un cavo di controllo non sia stato inserito nel connettore

CONTROL IN. (Vedere pagina 19.)

• Controllare che il connettore non sia collegato al connettore di un componente di

un’altra marca dalla stessa funzione. (Vedere pagina 19.)

Il telecomando non funziona

(modalità di combinazione

PDP).

• Durante la modalità di combinazione PDP (ad indicatore HDMI CONTROL acceso in

verde), i pulsanti

INPUT

 (da

1

 a

6

) del telecomando di quest’unità non funzionano.

Questo non è un guasto.

• Se non si usa la modalità di combinazione PDP (ad indicatore HDMI CONTROL

arancione o spento), il telecomando del televisore al plasma non può venire usato per

controllare componenti.

Indicatore di accensione che

lampeggia in blu

• Provare a scollegare e ricollegare il cavo di alimentazione (ma senza farlo troppe

volte). Se il problema persiste, consultare il proprio negoziante o centro assistenza

Pioneer.

Anche dopo aver fatto

regolazioni col telecomando,

gli indicatori corrispondenti

non si accendono.

• Si stanno tentato operazioni non supportate?

Fare solo le operazioni di regolazione supportate.  (Vedere pagina 20.)

Problema

Possibile soluzione

Informazioni addizionali

12

27

It

Italiano

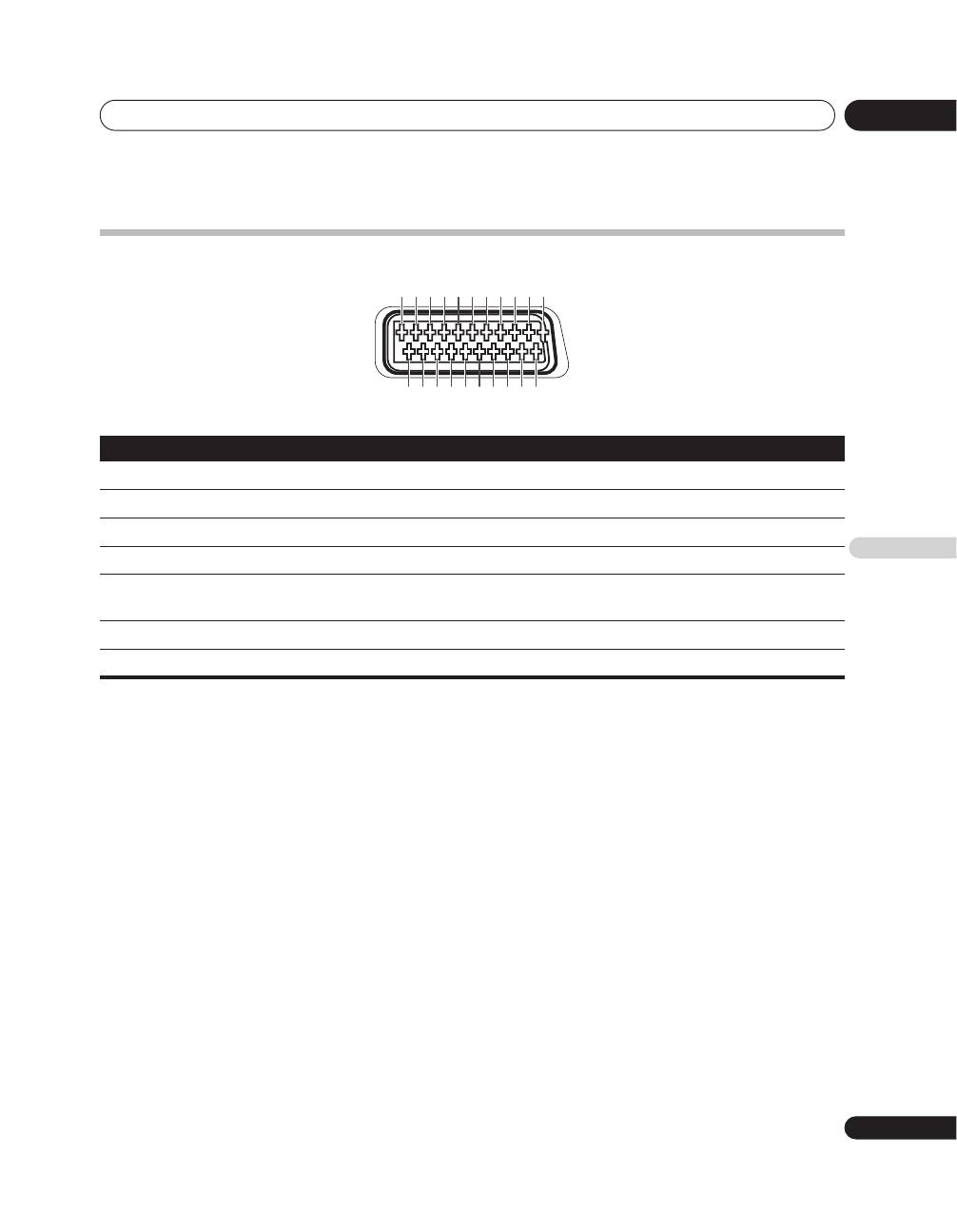

Assegnazione dei piedini SCART

Ai terminali SCART è possibile collegare vari apparecchi audio e video.

SCART (INPUT 3)

1

Non usato

2

Ingresso audio destro

3

Non usato

4

Terra comune audio

5

Terra del blu

6

Ingresso audio sinistro

7

Ingresso del blu

8

Non usato

9

Terra del verde

10

Non usato

11

Ingresso del verde

12

Non usato

13

Terra del rosso

14

Terra del controllo del rosso/verde/

blu

15

Ingresso del rosso

16

Controllo del rosso/verde/blu

17

Non usato

18

Terra dell’ingresso video

19

Non usato

20

Ingresso video

21

Schermatura connettore

1 3 5 7 9 11 13 15 17 19 21

2 4 6 8 10 12 14 16 18 20

Informazioni addizionali

12

28

It

Dati tecnici

*1

 Conforme agli standard HDMI1.3 e HDCP1.1. HDMI (High Definition Multimedia Interface) è un interfaccia digitale capace di trasmettere

audio e video attraverso un solo cavo. HDCP (High-bandwidth Digital Content Protection) è una tecnologia di protezione dei diritti d’autore

di materiale digitale che fa uso dell’interfaccia DVI (Digital Visual Interface).

*2

Non supportato durante la modalità di combinazione PDP

*3

Commutabile

Design e caratteristiche tecniche soggette a modifiche senza preavviso.

Marchi di fabbrica

HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi di fabbrica della HDMI Licensing LLC.

Caratteristiche di alimentazione

Da 220 V a 240 V di c.a., 50 Hz/60 Hz, 12 W (0,4 W in standby)

Dimensioni

420 mm (L) x 90 mm (A) x 299 mm (P)

Peso

3,3 kg

Sistema di colore

PAL/SECAM/NTSC/4.43 NTSC/PAL 60

Terminali sul retro

INPUT 1

HDMI in

*1

, AUDIO

*3

INPUT 2

COMPONENT VIDEO, AUDIO

INPUT 3

SCART

*3

 (AV in, S-VIDEO in, RGB in), HDMI in

*1*3

INPUT 4

HDMI in

*1

, AUDIO

*3

INPUT 5

S-VIDEO in, AV in

INPUT 6

HDMI in

*1*2

CONTROL

IN/OUT

1

OUTPUT

 Uscita HDMI

*1

Informazioni addizionali

12

29

It

Italiano

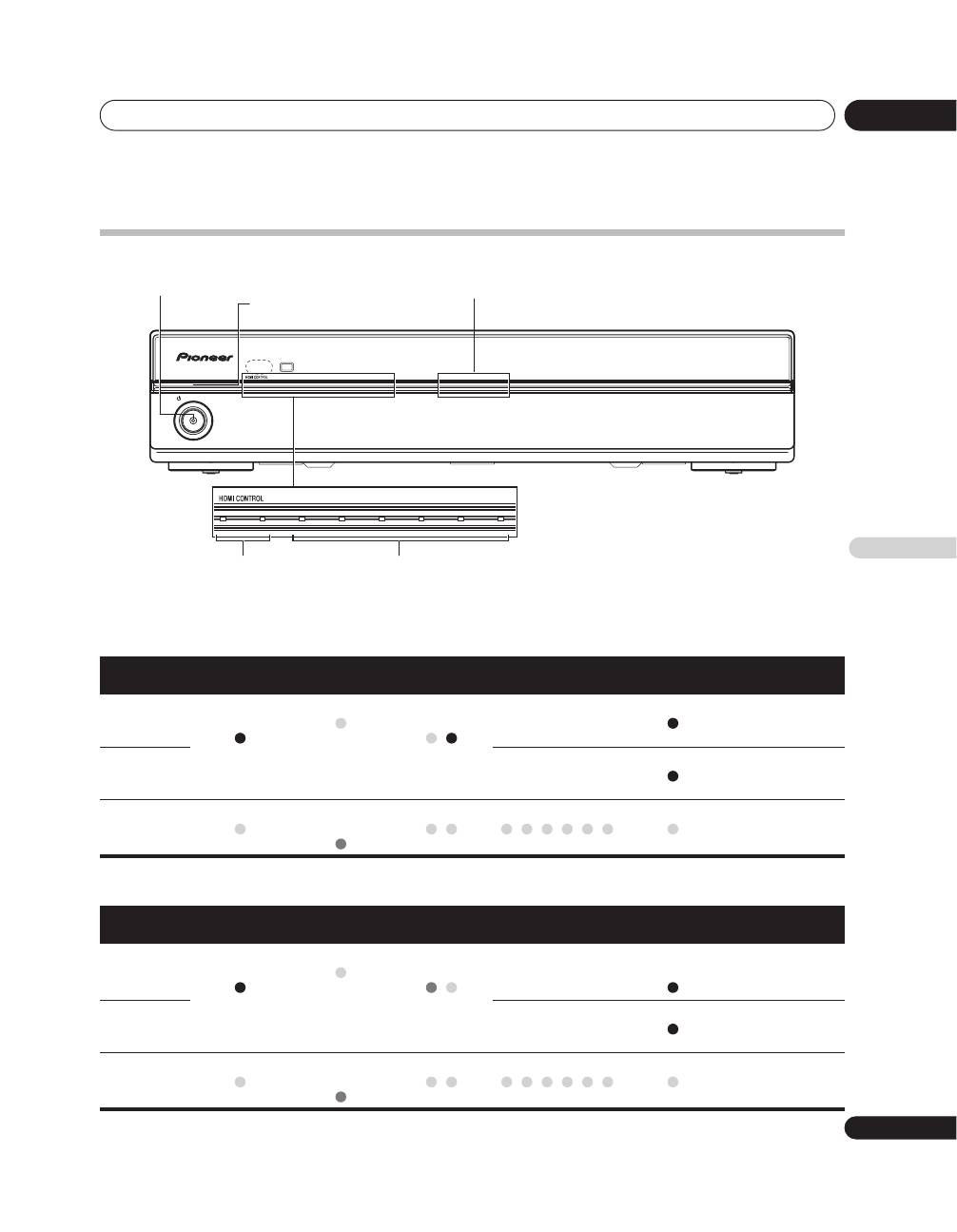

Uso degli indicatori di quest’unità

Gli indicatori durante l’uso e durante le impostazioni appaiono come segue:

Durante il funzionamento normale

Modalità di combinazione PDP

Modalità Independent 1

1

2

3

4

5

6

PDA-V100HD

STANDBY

STANDBY/ON

1

2

3

4

5

6

INPUT

INPUT

Indicatore di accensione

Illuminazione blu

Indicatore STANDBY

Indicatori HDMI CONTROL

(sinistro: arancione/ Destro: verde)

Indicatori INPUT

Condizione

Indicatore di

accensione

Indicatore

STANDBY

Indicatori HDMI

CONTROL

Indicatori INPUT

Illuminazione

blu

Osservazioni

Unità accesa

Acceso di luce

blu

Spento

Acceso di luce

verde

Solo l’ingresso

attualmente scelto si

accende.

Acceso di luce blu

Unità accesa

(modalità di

impostazione)

Dipende dalle

regolazioni fatte

Lampeggia in blu (Vedere il diagramma

“Durante la modalità

di impostazione”)

STANDBY

Spento

Acceso di luce

rossa

Tutto spento

Tutto spento

Spento

Condizione

Indicatore di

accensione

Indicatore

STANDBY

Indicatori HDMI

CONTROL

Indicatori INPUT

Illuminazione

blu

Osservazioni

Unità accesa

Acceso di luce

blu

Spento

Acceso di luce

arancione

Solo l’ingresso

attualmente scelto si

accende.

Acceso di luce

blu

Unità accesa

(modalità di

impostazione)

Dipende dalle

regolazioni fatte

Lampeggia in blu (Vedere il diagramma

“Durante la modalità

di impostazione”)

STANDBY

Spento

Acceso di luce

rossa

Tutto spento

Tutto spento

Spento

Informazioni addizionali

12

30

It

Modalità Independent 2

Durante la modalità di impostazione

Per circa cinque secondi dopo la pressione dei pulsanti del telecomando per passare ad una modalità di

impostazione, gli indicatori appariranno come indicato di seguito:

Alla fine dell’impostazione, quest’unità torna alla modalità normale di funzionamento.

(*) Impostazioni predefinite

Se si imposta la risoluzione di uscita HDMI (a pulsante RESOLUTION premuto.)

Nell’impostare il sistema di colore per segnale analogico (a pulsante COLOUR SYSTEM è premuto.)

Condizione

Indicatore di

accensione

Indicatore

STANDBY

Indicatori HDMI

CONTROL

Indicatori INPUT

Illuminazione

blu

Osservazioni

Unità accesa

Acceso di luce

blu

Spento

Tutto spento

Solo l’ingresso

attualmente scelto si

accende.

Acceso di luce

blu

Unità accesa

(modalità di

impostazione)

Dipende dalle

regolazioni fatte

Lampeggia in blu (Vedere il

diagramma

“Durante la

modalità di

impostazione”)

STANDBY

Spento

Acceso di luce

rossa

Tutto spento

Spento

Voce

Indicatori INPUT

Illuminazione blu

Stato dell’indicatore

Automatico (*)

1

2

3

4

5

6

Lampeggia in blu

• Ad unità accesa.

• Se l’ingresso al momento scelto è INPUT 2,

INPUT 3* o INPUT 5.

* Nell’impostare il tipo di componente collegato

al connettore SCART.

480p/576p

1

2

3

4

5

6

720p

1

2

3

4

5

6

1080i

1

2

3

4

5

6

Voce

Indicatori INPUT

Illuminazione blu

Stato dell’indicatore

Automatico (*)

1

2

3

4

5

6

Lampeggia in blu

• Ad unità accesa.

• Se l’ingresso al momento scelto è INPUT 3* o

INPUT 5.

* Nell’impostare il tipo di componente collegato

al connettore SCART.

PAL

1

2

3

4

5

6

SECAM

1

2

3

4

5

6

NTSC

1

2

3

4

5

6

4.43 NTSC

1

2

3

4

5

6

PAL 60

1

2

3

4

5

6

Informazioni addizionali

12

31

It

Italiano

Nello scegliere l’ingresso INPUT 3 (a pulsante SIGNAL SELECT premuto.)

Se si imposta il formato di uscita video HDMI (a pulsante VIDEO premuto.)

Se si imposta il formato di uscita audio HDMI (a pulsante AUDIO premuto.)

Impostazioni non supportate (quando il pulsante del telecomando di una funzione non supportata

dall’ingresso attualmente scelto viene premuto.)

Voce

Indicatori INPUT

Illuminazione blu

Stato dell’indicatore

VIDEO (*)

1

2

3

4

5

6

Lampeggia in blu

• Ad unità accesa.

• Se l’ingresso al momento scelto è INPUT 3.

S-VIDEO

1

2

3

4

5

6

RGB

1

2

3

4

5

6

HDMI

1

2

3

4

5

6

Voce

Indicatori INPUT

Illuminazione blu

Stato dell’indicatore

Automatico (*)

1

2

3

4

5

6

Lampeggia in blu

• Ad unità accesa.

• Con tutti gli ingressi.

Colore-1

1

2

3

4

5

6

Colore-2

1

2

3

4

5

6

Colore-3

1

2

3

4

5

6

Colore-4

1

2

3

4

5

6

Voce

Indicatori INPUT

Illuminazione blu

Stato dell’indicatore

Automatico (*)

1

2

3

4

5

6

Lampeggia in blu

• Ad unità accesa.

• Se l’ingresso al momento scelto è INPUT 1,

INPUT 3* o INPUT 4.

* Nell’impostare il tipo di componente collegato

al connettore HDMI.

Nota: Le operazioni indicate non vengono

eseguite se si sceglie INPUT 6.

Digitale

1

2

3

4

5

6

Analogico

1

2

3

4

5

6

Indicatori INPUT

Illuminazione blu

Stato dell’indicatore

–

1

2

3

4

5

6

Lampeggia in blu

• Ad unità accesa.

Pubblicato da Pioneer Corporation.

Copyright © 2007 Pioneer Corporation.

Tutti i diritti riservati.

Het uitroepteken in een gelijkzijdige

driehoek is bedoeld om de aandacht van de

gebruiker te trekken op de aanwezigheid van

belangrijke bedienings- en

onderhoudsinstructies in de handleiding bij

dit toestel.

De lichtflash met pijlpuntsymbool in een

gelijkzijdige driehoek is bedoeld om de

aandacht van de gebruikers te trekken op

een niet geïsoleerde “gevaarlijke spanning”

in het toestel, welke voldoende kan zijn om

bij aanraking een elektrische shock te

veroorzaken.

BELANGRIJK

WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE

SHOCK TE VOORKOMEN, DEKSEL (OF RUG)

NIET VERWIJDEREN. AAN DE BINNENZIJDE

BEVINDEN ZICH GEEN ELEMENTEN DIE

DOOR DE GEBRUIKER KUNNEN BEDIEND

WORDEN. ENKEL DOOR GEKWALIFICEERD

PERSONEEL TE BEDIENEN.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

D3-4-2-1-1_Du

K058_A_Du

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk

voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte

elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor

bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste

verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het

niet schadelijk is voor de gezondheid en het milieu.

WAARSCHUWING

Dit apparaat is niet waterdicht. Om brand of een elektrische

schok te voorkomen, mag u geen voorwerp dat vloeistof

bevat in de buurt van het apparaat zetten (bijvoorbeeld een

bloemenvaas) of het apparaat op andere wijze blootstellen

aan waterdruppels, opspattend water, regen of vocht.

D3-4-2-1-3_A_Du

Op diverse labels op dit product kunt u de volgende

symbolen aantreffen. Deze attenderen de gebruikers

en eventuele reparateurs van dit product op mogelijk

gevaarlijke omstandigheden.

Dit product voldoet aan de eisen van de

Laagspanningsrichtlijn 2006/95/EG en de EMC

Richtlijn 2004/108/EG.

WAARSCHUWING

Dit apparaat is uitgerust met een drie-draden (geaarde)

stekker – de stekker heeft dus een derde pen (aardpen). Deze

stekker past alleen in een geaard stopcontact. Als u de

stekker niet in het stopcontact kunt steken, moet u contact

opnemen met een bevoegde elektricien om het stopcontact

te laten vervangen door een geaard stopcontact. Verwijder

nooit de aardbeveiliging van de stekker.

D3-4-2-1-6_A_Du

 WAARSCHUWING

 LET OP

Dit symbool duidt een gevaar of onveilige

handeling aan die kan leiden tot persoonlijk letsel

of zaakschade.

Dit symbool duidt een gevaar of onveilige

handeling aan die kan leiden tot ernstig

persoonlijk letsel of zelfs de dood.

BELANGRIJKE INFORMATIE BETREFFENDE

DE VENTILATIE

Let er bij het installeren van het apparaat op dat er

voldoende vrije ruimte rondom het apparaat is om

een goede doorstroming van lucht te waarborgen.

Zie bladzijde 12 voor de minimaal vereiste ruimte.

WAARSCHUWING

De gleuven en openingen in de behuizing van het

apparaat zijn aangebracht voor de ventilatie, zodat

een betrouwbare werking van het apparaat wordt

verkregen en oververhitting wordt voorkomen. Om

brand te voorkomen, moet u ervoor zorgen dat

deze openingen nooit geblokkeerd worden of dat

ze afgedekt worden door voorwerpen (kranten,

tafelkleed, gordijn e.d.) of door gebruik van het

apparaat op een dik tapijt of een bed.

STANDBY/ON toets

STANDBY:

Wanneer het toestel uit (standby)

staat, wordt de stroomvoorziening onderbroken en

kan het toestel niet gebruikt worden.

STANDBY indicator:

Als de STANDBY indicator

rood oplicht, staat het apparaat in de ruststand

(standby).

Spanningsindicator:

Als de spanningsindicator

blauw oplicht, is het apparaat ingeschakeld.

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op de plaats van gebruik:

+0 ˚C tot +40 ˚C (+32˚F tot +104˚F), minder dan 85 % RH

(ventilatieopeningen niet afgedekt)

Zet het apparaat niet op een slecht geventileerde plaats en stel het

apparaat ook niet bloot aan hoge vochtigheid of direct zonlicht (of

sterke kunstmatige verlichting).

D3-4-2-1-7c_A_Du

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een

brandende kaars) op de apparatuur zetten.

D3-4-2-1-7a_A_Du

LET OP

De

 schakelaar van dit apparaat koppelt het

apparaat niet volledig los van het lichtnet. Aangezien

er na het uitschakelen van het apparaat nog een

kleine hoeveelheid stroom blijft lopen, moet u de

stekker uit het stopcontact halen om het apparaat

volledig van het lichtnet los te koppelen. Plaats het

apparaat zodanig dat de stekker in een noodgeval

gemakkelijk uit het stopcontact kan worden gehaald.

Om brand te voorkomen, moet u de stekker uit het

stopcontact halen wanneer u het apparaat langere

tijd niet denkt te gebruiken (bijv. wanneer u op

vakantie gaat).

D3-4-2-2-2a_A_Du

Bij dit product zijn batterijen geleverd.

Wanneer deze leeg zijn, moet u ze niet

weggooien maar inleveren als KCA.

D3-4-2-4-2_Du

Nederlands
