Pioneer PDA-V100HD: Benaming van de onderdelen

Benaming van de onderdelen

05

9

Du

Nederlands

Hoofdstuk 5

Benaming van de onderdelen

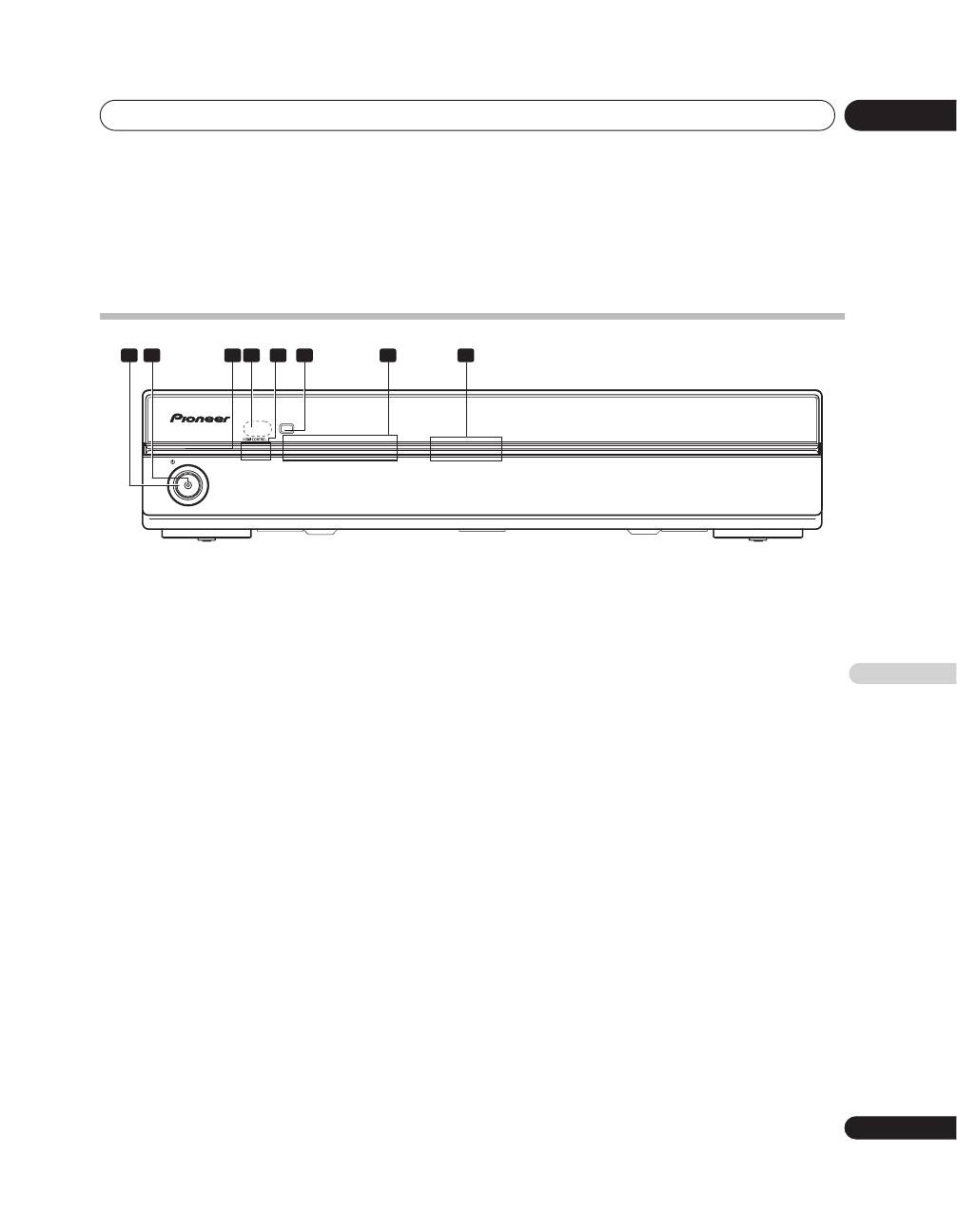

Voorkant

1

STANDBY/ON toets

Druk op deze toets om het apparaat in te schakelen of

in de ruststand (standby) te zetten.

2

Spanningsindicator (blauw)

Licht blauw op wanneer het apparaat is ingeschakeld.

3

STANDBY indicator (rood)

Licht rood op wanneer het apparaat in de ruststand

(standby) staat.

4

Afstandsbedieningssensor

Richt de afstandsbediening naar deze sensor wanneer

u het apparaat wilt bedienen.

5

HDMI CONTROL indicators

(Links: oranje/ Rechts: groen)

Wanneer het apparaat op een plasmatelevisie is

aangesloten, lichten deze indicators bij de volgende

omstandigheden op:

a. PDP combinatiemodus:

De groene indicator licht op wanneer de

HDMI

CONTROL

 schakelaar op

ON

 staat en de

plasmatelevisie die op het apparaat is aangesloten

met de afstandsbediening van dit apparaat kan

worden bediend. (Zie blz. 10.)

b. Onafhankelijk 1 modus:

De oranje indicator licht op wanneer de

HDMI

CONTROL

 schakelaar op

ON

 staat. (Zie blz. 10.)

c. Onafhankelijk 2 modus:

Er licht geen indicator op wanneer de

HDMI

CONTROL

 schakelaar op

OFF

 staat. (Zie blz. 10.)

6

INPUT toets

Gebruik deze toets om de INPUT 1 t/m INPUT 6

ingangsbronnen te kiezen.

7

Ingangsindicators

Deze indicators geven de gekozen ingangsbron en de

ingestelde modus aan.

8

Blauwe verlichting

Licht blauw op wanneer het apparaat is ingeschakeld.

Knippert blauw wanneer de instellingenmodus is

geactiveerd.

PDA-V100HD

STANDBY

STANDBY/ON

1

2

3

4

5

6

INPUT

INPUT

1

2

 3  4

 5

 6

 7

 8

Benaming van de onderdelen

05

10

Du

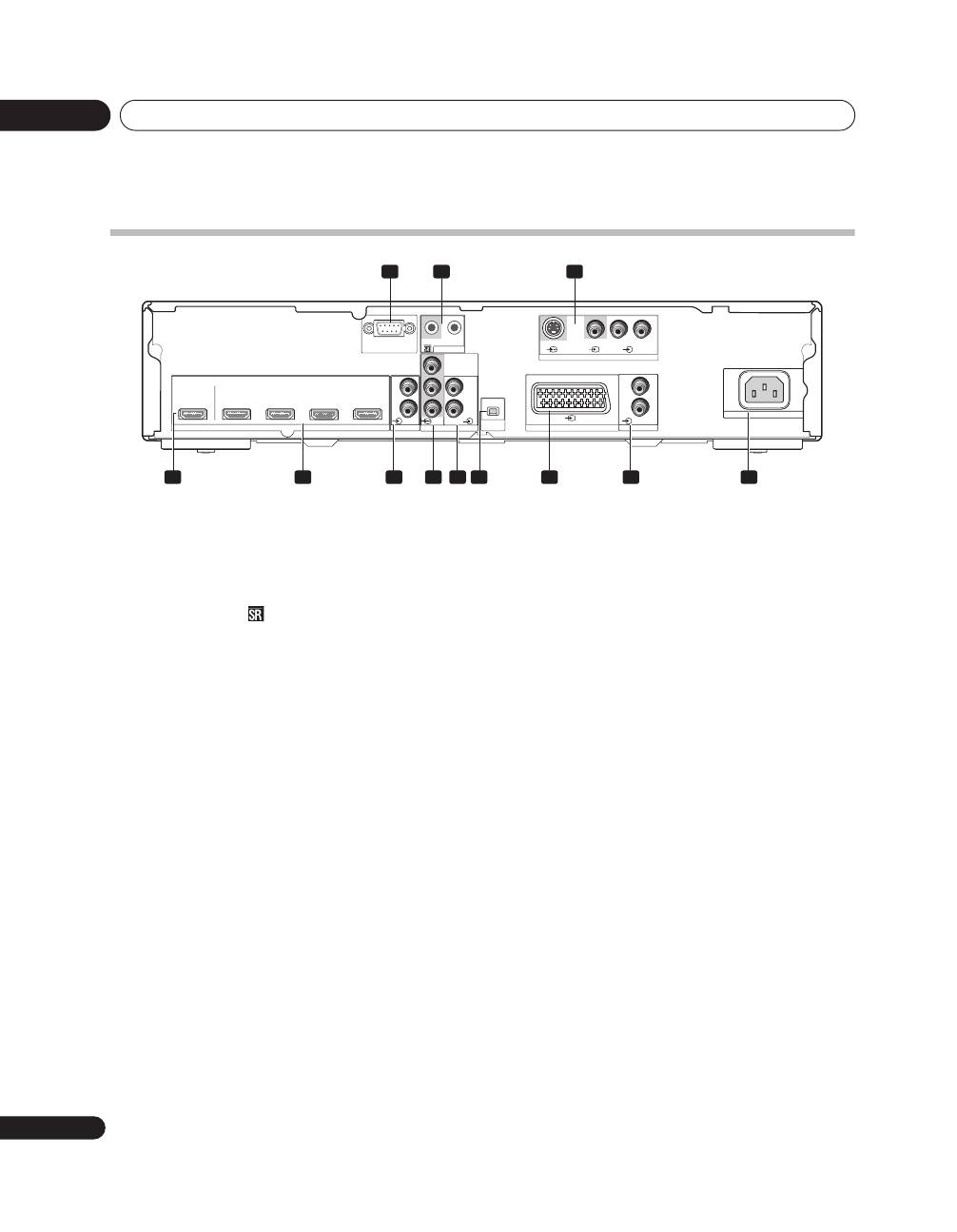

Achterkant

1

Aansluiting voor fabrieksinstellingen

Hierop mag niets worden aangesloten.

2

CONTROL IN/OUT aansluitingen

Verbind deze aansluitingen met Pioneer apparaten die

voorzien zijn van het

 symbool.

3

INPUT 5 aansluitingen

(S-VIDEO, VIDEO, AUDIO)

Verbind deze aansluitingen met de

uitgangsaansluitingen van apparaten zoals Blu-ray disc

(BD) spelers, DVD-spelers, DVD-recorders, settopbox

(STB), videorecorders, spelconsoles, camcorders enz.

4

OUTPUT aansluiting (HDMI)

Verbind deze aansluiting met de HDMI-aansluiting van

een televisie die HDMI (High-Definition Multimedia

Interface) ondersteunt.

5

INPUT 1, INPUT 3, INPUT 4, INPUT 6

aansluitingen (HDMI)

Verbind deze aansluitingen met de HDMI-aansluiting

van apparaten die HDMI (High-Definition Multimedia

Interface) ondersteunen, zoals BD-spelers, DVD-

recorders enz.

6

INPUT 1 aansluitingen (AUDIO)

Verbind deze aansluitingen met de analoge audio-

uitgangsaansluitingen van een apparaat.

7

INPUT 2 aansluitingen

(COMPONENT VIDEO: Y, PB, PR)

Verbind deze aansluitingen met de juiste

uitgangsaansluitingen van een BD-speler, DVD-speler,

DVD-recorder enz.

8

INPUT 2 aansluitingen (AUDIO)

Verbind deze aansluitingen met de audio-

uitgangsaansluitingen van een BD-speler, DVD-speler,

DVD-recorder enz.

9

HDMI CONTROL schakelaar

Zet deze schakelaar op

ON

 wanneer het apparaat op

een Pioneer plasmatelevisie is aangesloten; zet de

schakelaar op

OFF

 wanneer het apparaat op een

televisie van een andere fabrikant is aangesloten.

10 INPUT 3 aansluiting (SCART)

Verbind deze aansluiting met de juiste

uitgangsaansluiting van een BD-speler, DVD-speler,

DVD-recorder enz.

11 INPUT 4 aansluitingen (AUDIO)

Verbind deze aansluitingen met de analoge audio-

uitgangsaansluitingen van een apparaat.

12 AC IN

Sluit het ene uiteinde van het bijgeleverde netsnoer op

deze aansluiting aan en steek de stekker aan het andere

uiteinde in een stopcontact.

HDMI

OUTPUT

INPUT 1

INPUT 3

INPUT 4

INPUT 6

INPUT 1

INPUT 2

HDMI

CONTROL

SERVICE ONLY

CONTROL

COMPONENT

       VIDEO

AUDIO

L

R

L

R

AUDIO

I N

OUT

Y

P

B

P

R

ON/OFF

INPUT 3

INPUT 4

AUDIO

L

R

INPUT 5

S-VIDEO

VIDEO

R-AUDIO-L

AC  IN

 1

 2

 3

 4

 5

 6

 7

 8  9

10

 11

 12

Benaming van de onderdelen

05

11

Du

Nederlands

Afstandsbediening

Richt de afstandsbediening naar de sensor op het

apparaat.

1

 toets

Druk op deze toets om het apparaat in te schakelen of

in de ruststand (standby) te zetten.

2

INPUT ingangstoetsen

Gebruik deze toets om de INPUT 1 t/m INPUT 6

ingangsbronnen te kiezen.

3

RESOLUTION toets

Gebruik deze toets om de uitgangsresolutie in te stellen

bij het omzetten van analoge ingangssignalen naar

HDMI. (Zie blz. 20.)

4

COLOUR SYSTEM toets

Gebruik deze toets om het kleursysteem voor analoge

ingangssignalen in te stellen. (Zie blz. 20.)

5

SIGNAL SELECT toets

Gebruik deze toets om het ingangssignaal voor INPUT 3

te kiezen. (Zie blz. 20.)

6

VIDEO toets

Gebruik deze toets om het kleurformaat in te stellen bij

het omzetten van analoge ingangssignalen naar HDMI.

(Zie blz. 21.)

7

AUDIO toets

Gebruik deze toets om het type audiosignaal in te

stellen bij invoer van een HDMI-signaal. (Zie blz. 21.)

INPUT

SETTING

RESOLUTION

COLOUR

 SYSTEM

SIGNAL

SELECT

VIDEO

AUDIO

HDMI

1

2

3

4

5

6

HD AV CONVERTER

1

2

3

4

5

6

7
