Pioneer VSX-1021: Basic Setup

2  Connect the microphone to the MCACC

SETUP MIC jack on the front panel.

CONTROL

ON / OFF

MCACC

SETUP MIC

iPod

iPhone

iPad

USB

5V      2.1 A

HDMI 2 INPUT

Microphone

Tripod

Make sure there are no obstacles between the

speakers and the microphone.

If you have a tripod, use it to place the micro-

phone so that it’s about ear level at your

normal listening position. If you do not have

a tripod, use some other object to install the

microphone.

Install the microphone on a stable floor.

Placing the microphone on any of the following

surfaces may make accurate measurement

impossible:

!

  Sofas or other soft surfaces.

!

  High places such as tabletops and sofa tops.

The Full Auto MCACC display appears once the

microphone is connected.

Speaker System

: Normal(SB/FH)

1a.Full Auto MCACC

A/V RECEIVER

Exit

Return

START

EQ Type

:  SYMMETRY

MCACC

: M1.MEMORY 1

THX Speaker

:

NO

!

  If you leave the GUI screen for over five

minutes, the screen saver will appear.

3  Select the parameters you want to set.

!

  When data measurement is taken, the

reverb characteristics data (both before- and

after-calibration) that this receiver had been

storing will be overwritten.

!

  When measurement is taken of the reverb

characteristics data other than

SYMMETRY

,

the data are not measured after the

correction. If you will need to measure after

correcting data, take the measurement

using the

EQ Professional

 menu in the

Manual MCACC

 setup.

If the speakers are connected using any setup

other than

Normal(SB/FH)

, be sure to set

Speaker System

 before the Full Auto MCACC

Setup. See

Speaker system setting

 on Operating

Instructions in CD-ROM.

!

Speaker System

 – Shows the current

settings. When this is selected and

ENTER

 is

pressed, the speaker system selection screen

appears. Select the proper speaker system,

then press

RETURN

 to return.

  If you are planning on bi-amping your front

speakers, or setting up a separate speaker

system in another room, read through

Speaker system setting

 on Operating

Instructions in CD-ROM and make sure to

connect your speakers as necessary before

continuing to step 4.

!

EQ Type

 – This determines how the

frequency balance is adjusted.

!

MCACC

 – The six MCACC presets are used

for storing surround sound settings for

different listening positions. Simply choose

an unused preset for now.

!

THX Speaker

 – Select

YES

 when using THX

speakers (all speakers other than the front

speakers are set to

SMALL

). In other cases,

leave at

NO

.

4  Press

 then select START.

En

16

03

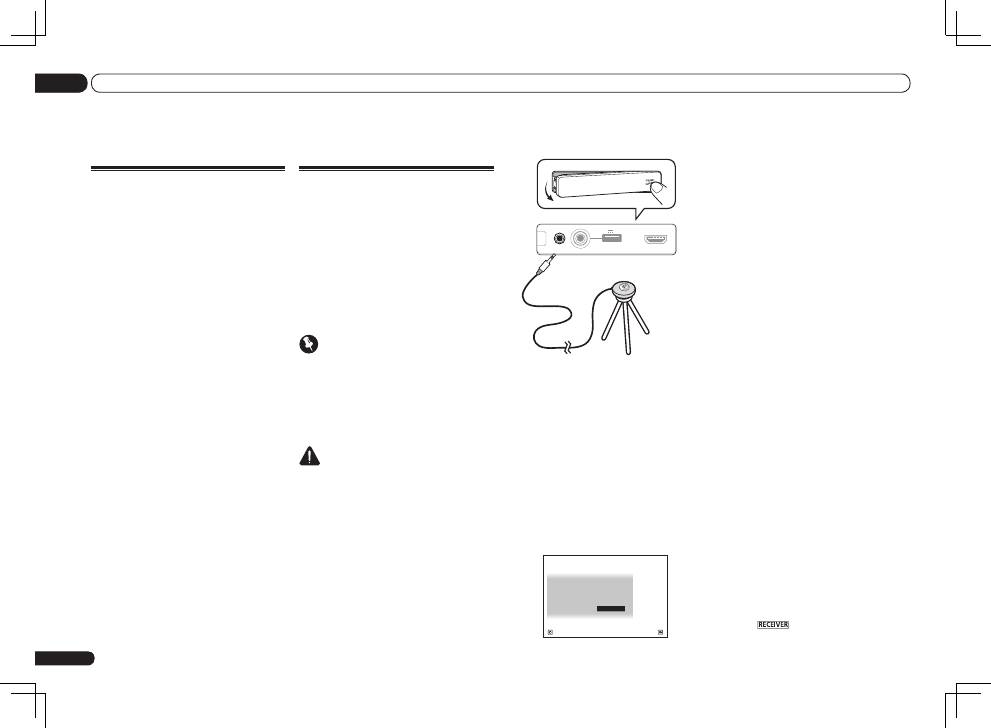

Basic Setup

Basic Setup

Canceling the demo display

On this receiver, the demo mode is turned on by

default. When the power is turned on, the demo

display is set and various indications are shown

on the front panel display. To cancel the demo

display, connect the power cord, then perform

the operation below.

!

  The demo mode is canceled automatically

when the

Full Auto MCACC

 operation is

performed.

1  Switch the receiver into standby.

2  While holding down ENTER on the

front panel, press

u

 STANDBY/ON.

The display shows

RESET

c

NO

d

.

3  Select ‘FL DEMO’ using TUNE

i

/

j

.

4  Use PRESET

k

/

l

 to select FL DEMO

c

 OFF

d

 then press ENTER on the front

panel.

Automatically conducting

optimum sound tuning (Full

Auto MCACC)

The Full Auto MCACC Setup measures the

acoustic characteristics of your listening area,

taking into account ambient noise, speaker

connection and speaker size, and tests for both

channel delay and channel level. After you have

set up the microphone provided with your sys-

tem, the receiver uses the information from a

series of test tones to optimize the speaker set-

tings and equalization for your particular room.

 Important

!

  Make sure the microphone and speakers are

not moved during the Full Auto MCACC Setup.

!

  Using the Full Auto MCACC Setup will

overwrite any existing settings for the MCACC

preset you select.

!

  Before using the Full Auto MCACC Setup, the

headphones should be disconnected.

 CAUTION

!

  The test tones used in the Full Auto MCACC

Setup are output at high volume.

THX

®

!

  THX is a trademark of THX Ltd., which may

be registered in some jurisdictions. All rights

reserved.

1  Press

u

 RECEIVER to switch on the

receiver and your TV.

Make sure that the TV’s video input is set to this

receiver.

En

17

03

Basic Setup

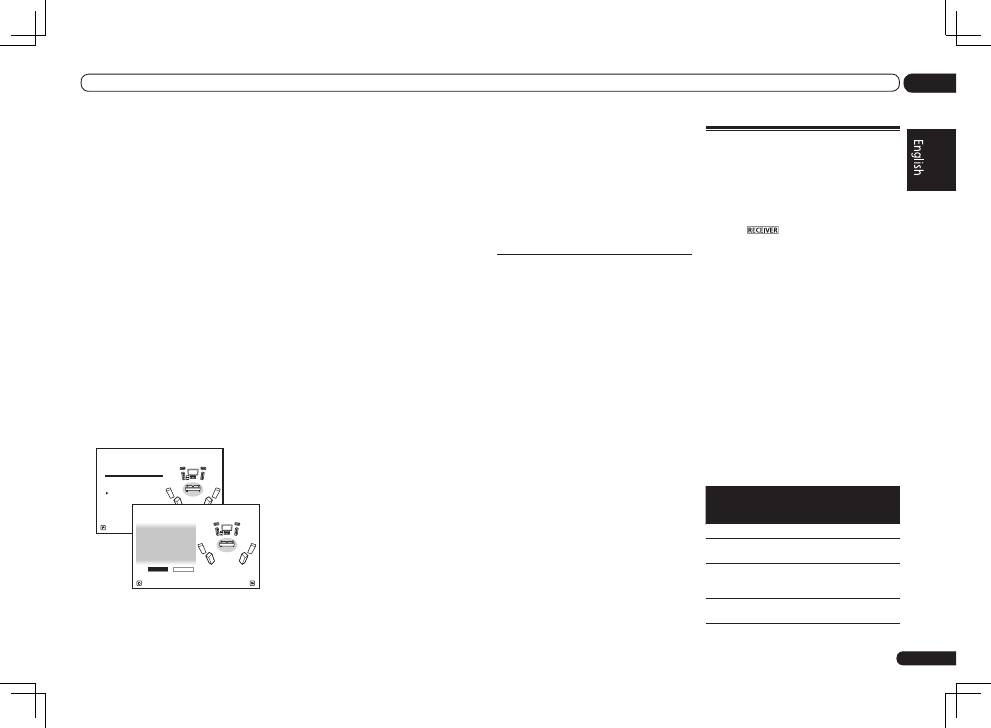

5  Follow the instructions on-screen.

Make sure the microphone is connected, and

if you’re using a subwoofer, make sure it is

switched on and set to a comfortable volume

level.

6  Wait for the test tones to finish, then

confirm the speaker configuration in the

GUI screen.

A progress report is displayed on-screen while

the receiver outputs test tones to determine

the speakers present in your setup. Try to be as

quiet as possible while it’s doing this.

If no operations are performed for 10 seconds

while the speaker configuration check screen

is being displayed, the Full Auto MCACC Setup

will resume automatically. In this case, you

don’t need to select ‘

OK

’ and press

ENTER

 in

step 7.

!

  With error messages (such as

Too much

ambient noise!

 or

Check microphone.

),

select

RETRY

 after checking for ambient

noise (see

Problems when using the Auto

MCACC Setup

 on page 17 ) and verifying the

mic connection. If there doesn’t seem to be

a problem, you can simply select

GO NEXT

and continue.

Now Analyzing...

2/9

Environment Check

1a.Full Auto MCACC

A/V RECEIVER

Exit

Cancel

Ambient Noise

:  OK

Microphone

:

Speaker YES/NO  :

L

:

YES

FHL

:

YES

C

:

YES

FHR

:

YES

R

:

YES

SR

:

YES

SBR  :

YES

SBL

:

YES

SL

:

YES

SW

:

YES

1a.Full Auto MCACC

10

  OK

RETRY

A/V RECEIVER

Exit

Cancel

The configuration shown on-screen should

reflect the actual speakers you have.

!

  If you see an

ERR

 message (or the speaker

configuration displayed isn’t correct),

there may be a problem with the speaker

connection. If selecting

RETRY

 doesn’t work,

turn off the power and check the speaker

connections. If there doesn’t seem to be a

problem, you can simply use

i

/

j

 to select

the speaker and

k

/

l

 to change the setting

and continue.

!

  If the speaker is not pointed to the

microphone (listening position) or when

using speakers that affect the phase

(dipole speakers, reflective speakers, etc.),

Reverse Phase

 may be displayed even if the

speakers are properly connected.

  If

Reverse Phase

 is displayed, the speaker’s

wiring (+ and –) may be inverted. Check the

speaker connections.

—

  If the connections were wrong, turn off

the power, disconnect the power cord,

then reconnect properly. After this,

perform the Full Auto MCACC procedure

again.

—

  If the connections were right, select

GO NEXT

 and continue.

7  Make sure ‘OK’ is selected, then press

ENTER.

A progress report is displayed on-screen while

the receiver outputs more test tones to deter-

mine the optimum receiver settings.

Again, try to be as quiet as possible while this is

happening. It may take 3 to 10 minutes.

8  The Full Auto MCACC Setup procedure

is completed and the Home Menu menu

reappears automatically.

Be sure to disconnect the microphone from

this receiver upon completion of the Full Auto

MCACC Setup.

!

  Depending on the characteristics of your

room, sometimes identical speakers with

cone sizes of around 12 cm will end up with

different size settings. You can correct the

setting manually using the

Manual speaker

setup

 on Operating Instructions in CD-ROM.

!

  The subwoofer distance setting may be

farther than the actual distance from the

listening position. This setting should

be accurate (taking delay and room

characteristics into account) and generally

does not need to be changed.

!

  If Full Auto MCACC Setup measurement

results are incorrect due to the interaction of

the speakers and viewing environment, we

recommend adjusting the settings manually.

Problems when using the Auto

MCACC Setup

If the room environment is not optimal for the

Auto MCACC Setup (too much background

noise, echo off the walls, obstacles blocking

the speakers from the microphone) the final

settings may be incorrect. Check for household

appliances (air conditioner, fridge, fan, etc.),

that may be affecting the environment and

switch them off if necessary. If there are any

instructions showing in the front panel display,

please follow them.

!

  Some older TVs may interfere with the

operation of the microphone. If this seems to

be happening, switch off the TV when doing

the Auto MCACC Setup.

Operation Mode Setup

This receiver is equipped with a great number

of functions and settings. The Operation Mode

feature is provided for users who find it difficult

to master all these functions and settings.

One of two settings can be selected for the

Operation Mode

:

Expert

 and

Basic

.

1  Press

 on the remote control,

then press HOME MENU.

A Graphical User Interface (GUI) screen

appears on your TV. Use

i

/

j

/

k

/

l

 and

ENTER

 to navigate through the screens and

select menu items. Press

RETURN

 to exit the

current menu.

2  Select ‘Operation Mode Setup’ from

the Home Menu.

3  Select the Operation Mode setting you

want.

!

Expert

 (default) – Users can set all the

functions by themselves.

!

Basic

 – The number of operable functions is

restricted, and functions whose operations

are restricted are automatically set to achieve

the Pioneer-recommended sound and

picture quality. The functions that can be

operated are shown below. They can be set

as necessary by referring to the operating

instructions.

Operable

functions/

items

Descriptions

Page

HOME MENU

Full Auto

MCACC

Makes high precision

sound field settings easily.

16

Input Name

Input names can be

changed as desired for

easier use.

*1

Input Skip

Inputs not being used are

skipped (not displayed).

*1

En

18

03

Basic Setup

Operable

functions/

items

Descriptions

Page

Software

Update

Updates to the latest ver-

sion of the software.

*1

Network

Information

Checks the receiver’s IP

address.

*1

Pairing

Bluetooth

Setup

Pairs with a Bluetooth

device using AS-BT100 or

AS-BT200.

*1

Audio Parameters

MCACC

(MCACC

preset)

Selects your favorite

MCACC preset memory.

*1

DELAY

(Sound Delay)

Adjusts the delay time of

the overall sound.

*1

S.RTRV

(Auto Sound

Retriever)

Plays compressed sound

with high sound quality.

*1

DUAL

(Dual Mono)

Dual monaural audio

setting.

*1

V.SB

(Virtual Sur-

round Back)

Creates a virtual surround

back channel sound for

playback.

*1

V.HEIGHT

(Virtual

Height)

Creates a virtual height

channel sound for play-

back.

*1

Other functions

INPUT

SELECT

(

INPUT

SELECTOR

)

Switches the input.

19

MASTER

VOLUME

+

/

–

,

MUTE

Use to set the listening

volume.

19

LISTENING

MODE

Only Pioneer-recommended

modes can be selected.

19

PQLS

Plays using the PQLS

function.

*1

PHASE CTRL

(Phase Con-

trol)

Plays with phase shifting in

the low range corrected.

*1

Operable

functions/

items

Descriptions

Page

SOUND

RETRIEVER

AIR

Switches the input to

ADAPTER PORT

 and plays

compressed sound with

high sound quality.

*1

iPod iPhone

iPad DIRECT

CONTROL

Switches the input to

iPod/

USB

 and sets the mode

allowing operation from

the iPod.

*1

1  See the Operating Instructions in CD-ROM for

detail.

4  When you’re finished, press RETURN.

You will return to the

Home Menu

.
