Pioneer VSX-1021: Grundlegende Einrichtung

 AUHTUNG

!

  Die bei der vollständigen automatischen

Einstellung des Surround-Klangs (Full Auto

MCACC) verwendeten Prüftöne werden laut

ausgegeben.

THX

®

!

  THX ist eine Marke von THX Ltd., die in

bestimmten juristischen Gebieten registriert

sein kann. Alle Rechte vorbehalten.

1  Drücken Sie

u

 RECEIVER, um

den Receiver und Ihr Fernsehgerät

einzuschalten.

Vergewissern Sie sich, dass der Videoeingang

des Fernsehgeräts auf diesen Receiver einge-

stellt ist.

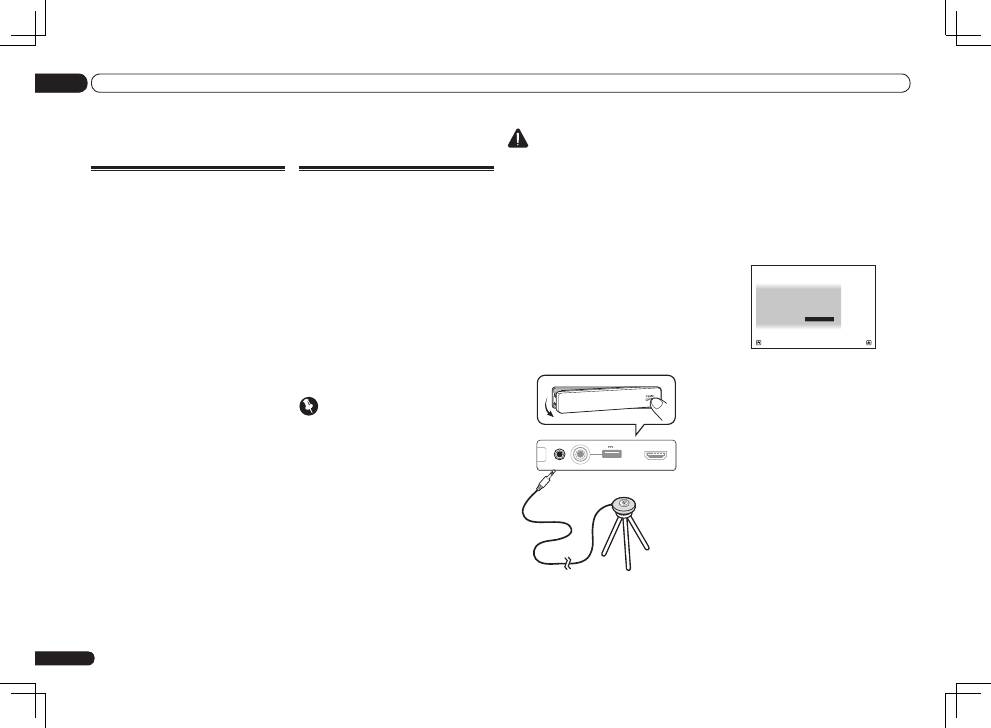

2  Schließen Sie das Mikrofon an der

MCACC SETUP MIC-Buchse des vorderen

Bedienfelds an.

CONTROL

ON / OFF

MCACC

SETUP MIC

iPod

iPhone

iPad

USB

5V      2.1 A

HDMI 2 INPUT

Mikrofon

Stativ

Stellen Sie sicher, dass sich keine Hindernisse

zwischen den Lautsprechern und dem Mikrofon

befinden.

Wenn ein Stativ zur Verfügung steht, stellen

Sie das Mikrofon bitte in der Höhe auf, die

Ihrer Hörposition entspricht. Wenn Sie kein

Stativ haben, verwenden Sie einen anderen

Gegenstand zum Anbringen des Mikrofons.

Stellen Sie das Mikrofon auf stabilem

Untergrund auf. Wenn Sie das Mikrofon auf

eine der folgenden Oberflächen stellen, sind

präzise Messungen nicht möglich:

!

  Sofas oder andere weiche Oberflächen.

!

  Erhöht wie auf Tischplatten oder Sofalehnen.

Die Anzeige Full Auto MCACC erscheint, wenn

das Mikrofon angeschlossen ist.

Speaker System

: Normal(SB/FH)

1a.Full Auto MCACC

A/V RECEIVER

Exit

Return

START

EQ Type

:  SYMMETRY

MCACC

: M1.MEMORY 1

THX Speaker

:

NO

!

  Wenn Sie die grafische Benutzerführung

länger als fünf Minuten angezeigt lassen,

schaltet sich der Bildschirmschoner ein.

3  Wählen Sie die einzustellenden

Parameter aus.

!

  Bei Datenmessungen werden die

auf diesem Receiver gespeicherten

Nachhalleigenschaftsdaten (vor und nach

der Kalibrierung) überschrieben.

!

  Wenn Sie andere Nachalleigenschaften-

Daten als

SYMMETRY

 messen, werden

die Daten nach der Korrektur nicht

gemessen. Sie müssen die Messung

nach der Datenkorrektur und mit dem

EQ Professional

-Menü in der manuellen

Manual MCACC

-Einstellung vornehmen.

Wenn die Lautsprecher mit in einer anderen

Anordnung als dem

Normal(SB/FH)

 ange-

schlossen sind, stellen Sie

Speaker System

 vor

der vollständigen automatischen Einstellung

des Surround-Klangs (Full Auto MCACC) ein.

Siehe

Lautsprechersystem-Einstellung

 in der

Bedienungsanleitung auf CD-ROM.

De

18

03

Grundlegende Einrichtung

Grundlegende Einrichtung

Abbrechen der Demo-Anzeige

Bei diesem Receiver ist der Demo-Modus stan-

dardmäßig eingeschaltet. Beim Einschalten

ist die Demo-Anzeige eingestellt, und verschie-

dene Anzeigen erscheinen auf dem Display

des vorderen Bedienfelds. Zum Abbrechen der

Demo-Anzeige schließen Sie das Netzkabel an

und führen die untenstehende Bedienung aus.

!

  Der Demo-Modus wird automatisch

aufgehoben, wenn die Bedienung

Full Auto MCACC

 ausgeführt wird.

1  Schalten Sie den Receiver in den

Bereitschaftsmodus.

2  Während Sie ENTER am vorderen

Bedienfeld gedrückt halten, drücken Sie

u

STANDBY/ON.

Das Display zeigt

RESET

c

NO

d

 an.

3  Wählen Sie ‘FL DEMO’ mit TUNE

i

/

j

.

4  Verwenden Sie PRESET

k

/

l

 zum

Wählen von FL DEMO

c

 OFF

d

 und

drücken Sie dann

u

 STANDBY/ON am

vorderen Bedienfeld.

Automatische Durchführung

der optimalen

Klangabstimmung (Full Auto

MCACC)

Die vollständige automatische Einstellung

des Surround-Klangs (Full Auto MCACC)

misst die akustischen Eigenschaften Ihres

Hörbereichs, wobei die Umgebungsgeräusche,

die Lautsprecherverbindung und -größe berück-

sichtigt werden, und prüft darüber hinaus

die Kanalverzögerung und den Kanalpegel.

Nachdem Sie das dem System beiliegende

Mikrofon eingestellt haben, verwendet der

Receiver die Informationen von mehreren

Prüftönen, um die Lautsprechereinstellungen

und den Ausgleich für Ihren Raum zu

optimieren.

 Wichtig

!

  Stellen Sie sicher, dass das Mikrofon und

die Lautsprecher während der vollständigen

automatischen Einstellung des Surround-

Klangs (Full Auto MCACC) nicht bewegt

werden.

!

  Durch die Verwendung der vollständigen

automatischen Einstellung des Surround-

Klangs (Full Auto MCACC) werden

alle vorhandenen Einstellungen für die

ausgewählte MCACC-Voreinstellung

überschrieben.

!

  Vor der Verwendung der vollständigen

automatischen Einstellung des Surround-

Klangs (Full Auto MCACC) sollten evtl.

angeschlossene Kopfhörer vom Gerät

getrennt werden.

De

19

03

Grundlegende Einrichtung

!

Speaker System

 – Zeigt die aktuellen

Einstellungen an. Wenn diese Option

gewählt ist und

ENTER

 gedrückt wird,

erscheint der Lautsprechersystem-

Auswahlbildschirm. Wählen Sie das richtige

Lautsprechersystem aus, und drücken Sie

dann

RETURN

 zum Zurücksetzen.

  Wenn Sie Ihre Frontlautsprecher über

Bi-Amping betreiben oder ein separates

Lautsprechersystem in einem anderen

Zimmer aufstellen möchten, lesen Sie bitte

Lautsprechersystem-Einstellung

 in der

Bedienungsanleitung auf CD-ROM, und

schließen Sie Ihre Lautsprecher unbedingt

an, bevor Sie mit Schritt 4 fortfahren.

!

EQ Type

 – Legt fest, wie die

Frequenzbalance eingestellt wird.

!

MCACC

 – Die sechs MCACC-

Voreinstellungen werden zum Speichern

von Surround-Klangeinstellungen für

unterschiedliche Hörpositionen verwendet.

Wählen Sie zunächst eine nicht verwendete

Voreinstellung aus.

!

THX Speaker

 – Wählen Sie

YES

 aus,

wenn Sie THX-Lautsprecher verwenden

(alle Lautsprecher mit Ausnahme der

Frontlautsprecher sind auf

SMALL

 gesetzt).

In anderen Fällen lassen Sie die Einstellung

auf

NO

.

4  Drücken Sie

 und wählen Sie

dann START.

5  Befolgen Sie die Anweisungen auf der

Bildschirmanzeige.

Stellen Sie sicher, dass das Mikrofon ange-

schlossen ist, und wenn Sie einen Subwoofer

verwenden, stellen Sie sicher, dass er

eingeschaltet und auf einen angenehmen

Lautstärkepegel eingestellt ist.

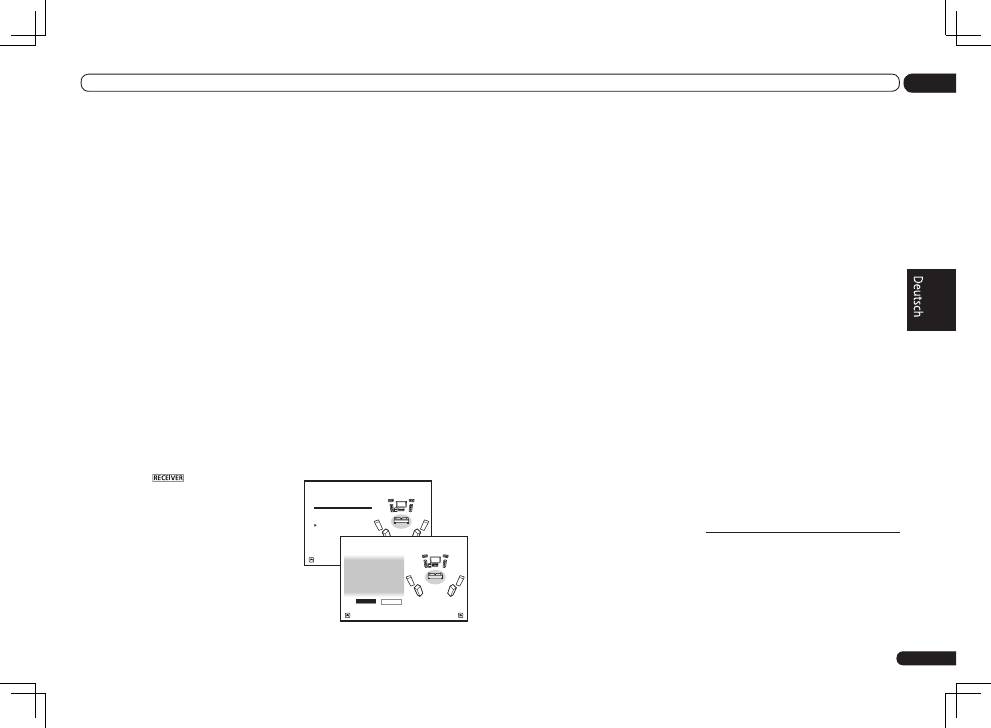

6  Warten Sie auf das Ende der

Prüftonausgabe, und bestätigen Sie dann

die Lautsprecherkonfiguration auf der

grafischen Benutzerführung.

Während der Receiver Prüftöne ausgibt, um die

in Ihrer Einstellung vorhandenen Lautsprecher

zu ermitteln, wird auf der Bildschirmanzeige

ein Fortschrittsbericht angezeigt. Verhalten

Sie sich während dieses Vorgangs so leise wie

möglich.

Wenn 10 Sekunden lang keine Bedienung

vorgenommen wird, während die Lautsprecher-

Konfigurationsprüfung angezeigt wird, wird

die vollständige automatische Einstellung des

Surround-Klangs (Full Auto MCACC) automa-

tisch fortgesetzt. In diesem Fall brauchen Sie

in Schritt ‚

OK

‘ nicht

ENTER

 zu wählen und 7 zu

drücken.

!

  Wenn eine Fehlermeldung angezeigt

wird (z. B.

Too much ambient noise!

oder

Check microphone.

), überprüfen

Sie die Verbindung zum Mikrofon und

ob Umgebungsgeräusche vorliegen

(siehe

Probleme bei der Verwendung der

automatischen Einstellung des Surround-

Klangs (Auto MCACC)

 auf Seite 19 ).

Wählen Sie dann

RETRY

. Wenn offenbar

kein Problem vorliegt, wählen Sie einfach

GO NEXT

 aus und fahren Sie fort.

Now Analyzing...

2/9

Environment Check

1a.Full Auto MCACC

A/V RECEIVER

Exit

Cancel

Ambient Noise

:  OK

Microphone

:

Speaker YES/NO  :

L

:

YES

FHL

:

YES

C

:

YES

FHR

:

YES

R

:

YES

SR

:

YES

SBR  :

YES

SBL

:

YES

SL

:

YES

SW

:

YES

1a.Full Auto MCACC

10

  OK

RETRY

A/V RECEIVER

Exit

Cancel

Die auf der Bildschirmanzeige angezeigte

Konfiguration gibt die tatsächlich vorhandenen

Lautsprecher wieder.

!

  Falls eine Meldung

ERR

 angezeigt wird (oder

die angezeigte Lautsprecherkonfiguration

nicht korrekt ist), liegt u. U. ein Problem

beim Lautsprecheranschluss vor. Wenn das

Problem durch die Auswahl von

RETRY

 nicht

behoben werden kann, schalten Sie bitte die

Stromversorgung aus, und überprüfen Sie

die Lautsprecheranschlüsse. Wenn offenbar

kein Problem vorliegt, können Sie einfach

mit

i

/

j

 einen Lautsprecher auswählen

und mit

k

/

l

 die Einstellung ändern und

anschließend fortfahren.

!

  Wenn der Lautsprecher nicht auf das

Mikrofon (Hörposition) gerichtet wird

oder wenn Lautsprecher verwendet

werden, die die Phase beeinflussen (Dipol-

Lautsprecher, Reflexlautsprecher usw.),

kann

Reverse Phase

 angezeigt werden,

auch wenn die Lautsprecher richtig

angeschlossen sind.

  Wenn

Reverse Phase

 angezeigt wird, kann

die Verdrahtung (+ und –) des Lautsprechers

invertiert sein. Überprüfen Sie die

Lautsprecheranschlüsse.

—

  Wenn die Verbindungen falsch sind,

schalten Sie die Stromversorgung

auf, trennen Sie das Netzkabel ab

und nehmen Sie den Anschluss dann

richtig vor. Anschließend führen Sie das

vollständige Auto-MCACC-Verfahren

erneut aus.

—

  Wenn die Verbindungen richtig waren,

wählen Sie

GO NEXT

 und fahren fort.

7  Wählen Sie ‚OK‘ aus, und drücken Sie

anschließend auf ENTER.

Während der Receiver Prüftöne ausgibt,

um die optimalen Receivereinstellungen zu

ermitteln, wird auf der Bildschirmanzeige ein

Fortschrittsbericht angezeigt.

Verhalten Sie sich dabei wieder so leise wie

möglich. Der Vorgang dauert etwa 3 bis 10

Minuten.

8  Das Full Auto-MCACC-

Einstellungsverfahren wird fertiggestellt,

und das Home Menu erscheint

automatisch erneut.

Trennen Sie auf jeden Fall das Mikrofon nach

Vornahme der vollständigen automatischen

Einstellung des Surround-Klangs (Full Auto

MCACC) von diesem Receiver ab.

!

  Je nach den Eigenschaften Ihres Raumes

kann es passieren, dass identische

Lautsprecher mit derselben Konusgröße

von etwa 12 cm unterschiedliche

Größeneinstellungen zugewiesen

bekommen. Sie können die Einstellung

manuell mit

Lautsprechersystem-Einstellung

in der Bedienungsanleitung auf CD-ROM

korrigieren.

!

  Die Entfernungseinstellung des Subwoofers

ist u. U. größer als die eigentliche Entfernung

von der Hörposition. Diese Einstellung

sollte normalerweise richtig sein (wenn die

Verzögerung und die Raumeigenschaften

berücksichtigt werden) und muss für

gewöhnlich nicht geändert werden.

!

  Wenn die Ergebnisse der vollständigen

automatischen Einstellung des Surround-

Klangs (Full Auto MCACC) aufgrund der

Wechselwirkungen zwischen Lautsprechern

und Sichtumgebung fehlerhaft sind, stellen

Sie sie manuell ein.

Probleme bei der Verwendung der

automatischen Einstellung des

Surround-Klangs (Auto MCACC)

Wenn die Raumumgebung für die automa-

tische Einstellung des Surround-Klangs

(Auto MCACC) nicht optimal ist (zu laute

Umgebungsgeräusche, Widerhall von

den Wänden, Hindernisse zwischen

Bedienbare

Funktionen/

Einstellpunkte

Beschreibungen

Seite

Input Name

Eingegebene Namen

können nach Wunsch

für leichtere Verwendung

geändert werden.

*1

Input Skip

Nicht verwendete Einga-

ben werden übersprun-

gen (nicht angezeigt).

*1

Software

Update

Aktualisiert auf die

neueste Version der

Software.

*1

Network

Information

Prüft die IP-Adresse des

Receivers.

*1

Pairing

Bluetooth

Setup

Führt Pairing mit einem

Bluetooth-Gerät mit

AS-BT100 oder AS-BT200

aus.

*1

Audio-Parameter

MCACC

(MCACC-Vorein-

stellung)

Wählt Ihren bevorzugten

MCACC-Voreinstellungs-

speicher.

*1

DELAY

(Klang-verzöge-

rung)

Justiert die Verzöge-

rungszeit des Gesamt-

klangs.

*1

S.RTRV

(Auto Sound

Retriever)

Spielt komprimierten Ton

mit hoher Klangqualität

ab.

*1

DUAL

(Dual Mono)

Duale Mono-Audio-

Einstellung.

*1

V.SB

 (Virtual Sur-

round Back)

Erzeugt einen virtuellen

hinteren Surroundkanal-

Klang zur Wiedergabe.

*1

V.HEIGHT

 (Virtual Height)

Erzeugt einen virtuellen

Höhen-Surroundkanal-

Klang zur Wiedergabe.

*1

Weitere Funktionen

INPUT SELECT

(

INPUT

SELECTOR

)

Schaltet den Eingang

um.

21

Bedienbare

Funktionen/

Einstellpunkte

Beschreibungen

Seite

MASTER

VOLUME

+

/

–

,

MUTE

Verwenden Sie diese

Taste, um die Lautstärke

einzustellen.

21

LISTENING

MODE

Nur von Pioneer emp-

fohlene Modelle können

ausgewählt werden.

21

PQLS

Wiedergabe mit der

PQLS-Funktion

*1

PHASE CTRL

(Phasenkor-

rektur)

Spielt mit korrigierter

Phasenverschiebung im

Tiefenbereich ab.

*1

SOUND

RETRIEVER AIR

Schaltet den Eingang

auf

ADAPTER PORT

 um

und spielt komprimierten

Ton mit hoher Klangqua-

lität ab.

*1

iPod iPhone

iPad DIRECT

CONTROL

Schaltet den Eingang

auf

iPod/USB

 um und

stellt den Modus ein,

der Bedienung vom iPod

erlaubt.

*1

1  Einzelheiten siehe Bedienungsanleitung auf CD-

ROM.

4  Drücken Sie nach Beendigung RETURN.

Nun kehren Sie zu

Home Menu

 zurück.

De

20

03

Grundlegende Einrichtung

Lautsprechern und Mikrofon), sind die end-

gültigen Einstellungen möglicherweise ver-

fälscht. Überprüfen Sie, ob Haushaltsgeräte

(Klimaanlage, Kühlschrank, Ventilator usw.) für

eine Beeinträchtigung sorgen, und schalten Sie

sie gegebenenfalls aus. Falls auf dem Display

des vorderen Bedienfelds Anweisungen ange-

zeigt werden, folgen Sie diesen.

!

  Einige ältere Fernsehgeräte stören

möglicherweise die Funktionsweise des

Mikrofons. Schalten Sie in diesem Fall das

Fernsehgerät aus, wenn Sie die automatische

Einstellung des Surround-Klangs (Auto

MCACC) ausführen.

Betriebsmodus-Setup

Dieser Receiver ist mit einer großen Anzahl von

Funktionen und Einstellungen ausgestattet.

Das Merkmal Betriebsmodus wird für Benutzer

geboten, die es schwierig finden, alle diese

Funktionen und Einstellungen zu meistern.

Eine der beiden Einstellungen können für

Operation Mode

 gewählt werden:

Expert

 und

Basic

.

1  Drücken Sie auf der Fernbedienung

, und drücken Sie anschließend

HOME MENU.

Auf Ihrem Fernsehgerät wird ein Bildschirmbild

für grafische Benutzerführung (GUI) angezeigt.

Verwenden Sie

i

/

j

/

k

/

l

 und

ENTER

, um

in der Anzeige zu navigieren und Elemente im

Menü auszuwählen. Drücken Sie

RETURN

, um

das angezeigte Menü zu verlassen.

2  Wählen Sie ‚Operation Mode Setup‘

unter Home Menu.

3  Wählen Sie den gewünschten

Betriebsmodus aus.

!

Expert

 (Standard) – Benutzer können alle

Funktionen selber einstellen.

!

Basic

 – Die Anzahl der bedienbaren

Funktionen ist begrenzt, und die Funktionen,

deren Bedienungen begrenzt sind, werden

automatisch eingestellt, um die von Pioneer

empfohlene Ton- und Bildqualität zu

erzielen. Die bedienbaren Funktionen sind

unten gezeigt. Diese können nach Bedarf

unter Bezug auf die Bedienungsanleitung

eingestellt werden.

Bedienbare

Funktionen/

Einstellpunkte

Beschreibungen

Seite

HOME MENU

Full Auto

MCACC

Erleichtert hochpräzise

Einstellungen für das

Klangfeld.

18
