Pioneer VSX-1021: Basisinstellingen

1  Druk op

u

 RECEIVER om de receiver en

uw tv aan te zetten.

Zorg dat de video-invoer van de TV op deze

receiver is ingesteld.

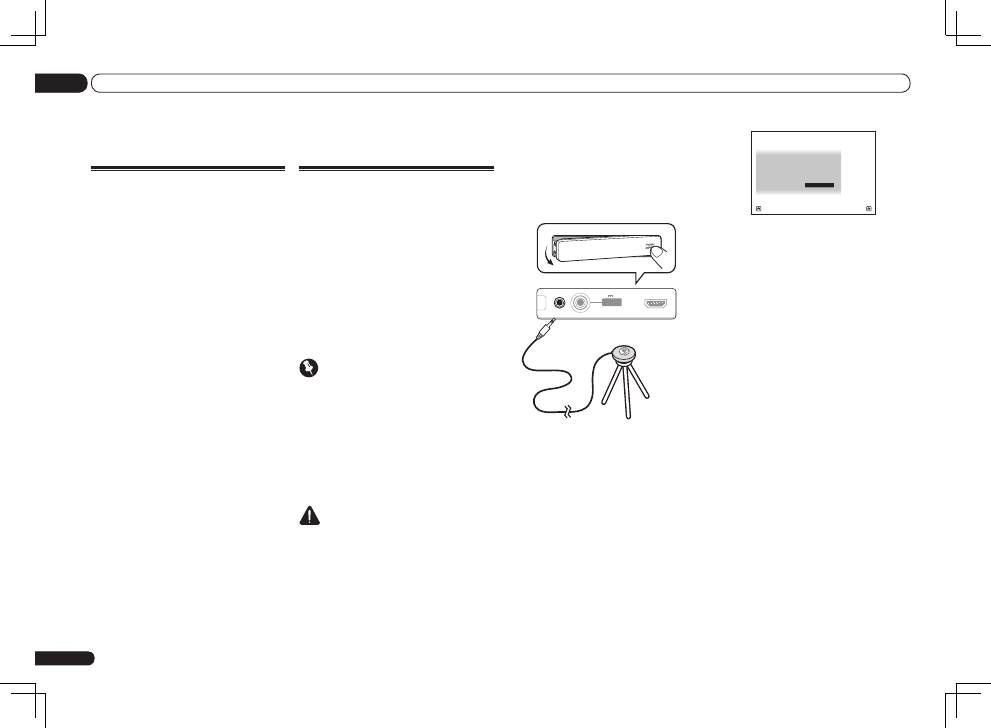

2  Sluit de microfoon aan op de

aansluiting MCACC SETUP MIC op het

voorpaneel.

CONTROL

ON / OFF

MCACC

SETUP MIC

iPod

iPhone

iPad

USB

5V      2.1 A

HDMI 2 INPUT

Microfoon

Statief

Controleer of er zich geen obstakels tussen de

luidsprekers en de microfoon bevinden.

Als u een statief hebt, kunt u dit gebruiken

om de microfoon ongeveer op oorhoogte te

plaatsen op de normale luisterpositie. Als u niet

beschikt over een statief, kunt u de microfoon

ook opstellen met een ander geschikt voorwerp.

Plaats de microfoon op een stabiele onder-

grond. Wanneer de microfoon op een van de

volgende plaatsen staat, kan er geen nauwkeu-

rige meting worden uitgevoerd:

!

  Zitbank of andere zachte ondergrond.

!

  Op een hoge plaats zoals op een tafel of

bovenaan op een zitbank.

Het Full Automatic MCACC-display ver-

schijnt eenmaal wanneer de microfoon wordt

aangesloten.

Speaker System

: Normal(SB/FH)

1a.Full Auto MCACC

A/V RECEIVER

Exit

Return

START

EQ Type

:  SYMMETRY

MCACC

: M1.MEMORY 1

THX Speaker

:

NO

!

  Als u langer dan vijf minuten geen

bediening op het GUI-scherm uitvoert, zal de

screensaver verschijnen.

3  Selecteer de parameters die u wilt

instellen.

!

  Nadat de gegevens zijn gemeten, zullen de

gegevens over de galmeigenschappen (zowel

vóór als na de kalibratie) die in de receiver

zijn opgeslagen, worden overschreven.

!

  Wanneer andere gegevens over de

galmeigenschappen worden gemeten dan

die van

SYMMETRY

, worden de gegevens

niet gemeten na de correctie. Als u moet

meten nadat de gegevens gecorrigeerd

zijn, dient u de meting uit te voeren met

behulp van het menu

EQ Professional

 in de

Manual MCACC

-instelling.

Als de luidsprekers zijn aangesloten via een

andere opstelling dan

Normal(SB/FH)

, dient

Speaker System

 te worden ingesteld voordat

de Automatic MCACC-instelling wordt uitge-

voerd. Zie

Het luidsprekersysteem instellen

 in de

handleiding op de CD-ROM.

!

Speaker System

 – Toont de huidige

instellingen. Wanneer dit wordt geselecteerd

en dan op

ENTER

 wordt gedrukt,

verschijnt het selectiescherm voor het

luidsprekersysteem. Selecteer het juiste

luidsprekersysteem en druk dan op

RETURN

om terug te keren.

  Als u de voorluidsprekers met bi-amp

wilt aansturen of een afzonderlijk

luidsprekersysteem wilt opstellen in een

andere ruimte, leest u

Het luidsprekersysteem

instellen

 in de handleiding op de CD-ROM

Nl

18

03

Basisinstellingen

Basisinstellingen

Annuleren van de

demonstratie

Op deze receiver staat de demonstratiefunctie

standaard ingeschakeld. Wanneer de stroom

wordt ingeschakeld, wordt de demonstratie aan

gezet en verschijnen er allerlei aanduidingen op

het display op het voorpaneel. Om de demon-

stratie te annuleren moet u de stekker in het

stopcontact doen en dan de handeling hieron-

der uitvoeren.

!

  De demonstratie wordt automatisch

geannuleerd wanneer de

Full Auto MCACC

-

handeling wordt uitgevoerd.

1  Zet de receiver in de stand-bystand.

2  Terwijl u ENTER op het voorpaneel

ingedrukt houdt, drukt u op

u

STANDBY/ON.

U ziet

RESET

c

NO

d

 op het display.

3  Selecteer ‘FL DEMO’ met TUNE

i

/

j

.

4  Gebruik PRESET

k

/

l

 om FL DEMO

c

OFF

d

 te selecteren en druk vervolgens op

het voorpaneel op

u

 STANDBY/ON.

Automatisch uitvoeren van de

optimale geluidsafstellingen

(Full Automatic MCACC)

Bij de Full Automatic MCACC-instelling wor-

den de akoestische eigenschappen van de

luisterruimte gemeten, rekening houdend met

omgevingsgeluid, luidsprekeraansluitingen

en luidsprekerformaten, en worden zowel de

kanaalvertraging als het kanaalniveau getest.

Nadat u de microfoon die bij het systeem wordt

geleverd hebt ingesteld, kiest de receiver op

basis van de informatie van een reeks testtonen

de optimale luidsprekerinstellingen en egalisa-

tie voor de luisterruimte.

 Belangrijk

!

  Verplaats de microfoon en de luidsprekers niet

tijdens de Full Automatic MCACC-instelling.

!

  De instellingen die via de Full Automatic

MCACC-instelling worden gemaakt,

vervangen alle bestaande instellingen voor

de voorgedefinieerde MCACC-instelling die u

selecteert.

!

  Voordat u de Full Automatic MCACC-instelling

gebruikt, dient u de hoofdtelefoon los te

maken.

 WAARSCHUWING

!

  De testtonen die worden voortgebracht tijdens

de Full Automatic MCACC-instelling klinken

erg hard.

THX

®

!

  THX is een handelsmerk van THX Ltd. dat in

sommige rechtsgebieden gedeponeerd kan

zijn. Alle rechten voorbehouden.

Nl

19

03

Basisinstellingen

en sluit u de luidsprekers op de juiste manier

aan voordat u doorgaat naar stap 4.

!

EQ Type

 – Hiermee wordt bepaald hoe de

frequentiebalans wordt afgesteld.

!

MCACC

 – De zes voorgedefinieerde

MCACC-instellingen worden gebruikt om

instellingen voor surroundgeluid op te slaan

voor verschillende luisterposities. Gebruik

voorlopig een ongebruikte voorgedefinieerde

instelling.

!

THX Speaker

 – Selecteer

YES

 wanneer u

een THX-luidsprekersysteem gebruikt (alle

luidsprekers, behalve de voor-luidsprekers,

worden ingesteld op

SMALL

). In andere

gevallen kunt u deze instelling op

NO

 laten

staan.

4  Druk op

 en selecteer START.

5  Volg de instructies op het scherm.

Controleer of de microfoon is aangesloten en

controleer als u een subwoofer gebruikt of de

subwoofer aan staat en op een aangenaam

volume is ingesteld.

6  Wacht tot de testtonen

hebben geklonken en bevestig

de luidsprekerconfiguratie op het

GUI-scherm.

U ziet een voortgangsrapport op het scherm

terwijl de receiver testtonen voortbrengt om te

bepalen welke luidsprekers aanwezig zijn in de

opstelling. Probeer zo stil mogelijk te zijn terwijl

dit gebeurt.

Als er langer dan 10 seconden geen bedienings-

handeling wordt verricht terwijl het luidspreker-

configuratie-controlescherm wordt getoond,

zal de Full Automatic MCACC-instelling auto-

matisch hervat worden. In dit geval hoeft u niet

‘

OK

’ te selecteren en op

ENTER

 te drukken in

stap 7.

!

  Bij foutmeldingen (zoals

Too much ambient

noise!

 of

Check microphone.

) selecteert

u

RETRY

 nadat u het omgevingsgeluid

(zie

Problemen tijdens het gebruik van de

Automatic MCACC-instelling

 op bladzijde 19

) en de aansluiting van de microfoon hebt

gecontroleerd. Als er geen probleem lijkt

te zijn, selecteert u gewoon

GO NEXT

 om

verder te gaan.

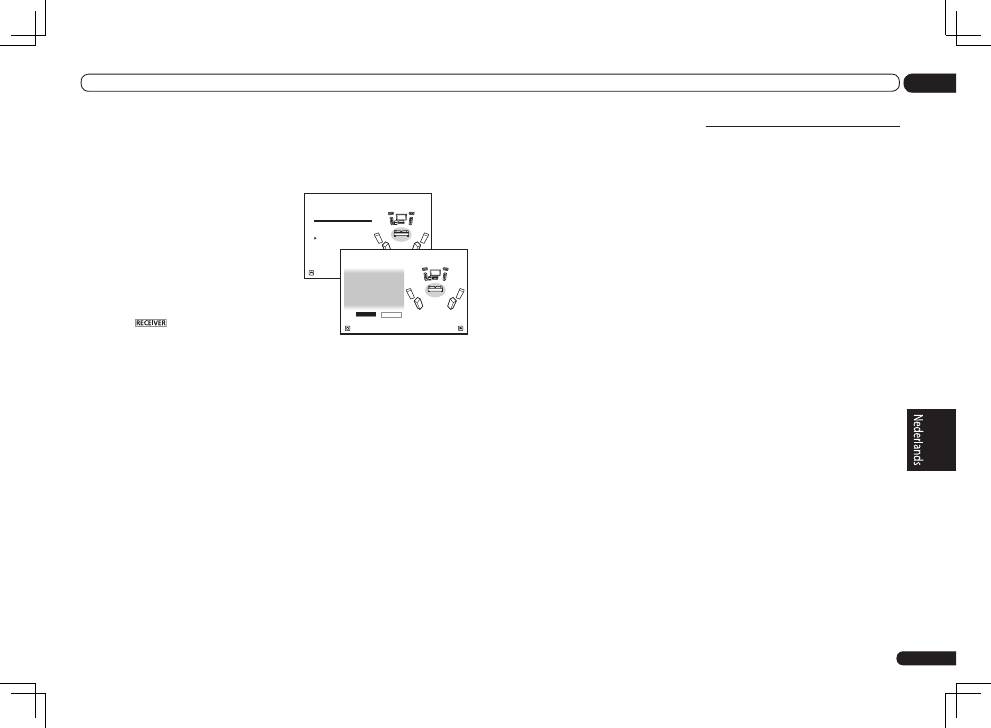

Now Analyzing...

2/9

Environment Check

1a.Full Auto MCACC

A/V RECEIVER

Exit

Cancel

Ambient Noise

:  OK

Microphone

:

Speaker YES/NO  :

L

:

YES

FHL

:

YES

C

:

YES

FHR

:

YES

R

:

YES

SR

:

YES

SBR  :

YES

SBL

:

YES

SL

:

YES

SW

:

YES

1a.Full Auto MCACC

10

  OK

RETRY

A/V RECEIVER

Exit

Cancel

De op het scherm getoonde configuratie

moet overeenstemmen met de werkelijke

luidsprekeropstelling.

!

  Als u een

ERR

-melding ziet (of als de

weergegeven luidsprekeropstelling niet

juist is), kan er een probleem zijn met de

aansluiting van de luidsprekers. Als het

probleem niet is verholpen nadat u

RETRY

hebt geselecteerd, zet u de receiver uit en

controleert u de luidsprekeraansluitingen.

Als er geen probleem lijkt te zijn, gebruikt

u

i

/

j

 om de luidspreker te selecteren en

k

/

l

 om de instelling te wijzigen en door te

gaan.

!

  Als de luidspreker niet naar de microfoon

is gericht (luisterplaats) of als luidsprekers

worden gebruikt die de fase beïnvloeden

(dipool-luidsprekers, reflectie-luidsprekers

enz.), kan

Reverse Phase

 worden

aangegeven hoewel de luidsprekers correct

zijn aangesloten.

  Als

Reverse Phase

 wordt aangegeven,

kunnen de luidsprekerdraden (+ en –)

verwisseld zijn. Controleer de aansluitingen

van de luidsprekers.

—

  Als de aansluitingen verkeerd zijn,

schakelt u het apparaat uit, trekt dan het

netsnoer uit het stopcontact, waarna u de

aansluitingen opnieuw maakt. Vervolgens

voert u de Volautomatische MCACC-

procedure opnieuw uit.

—

  Als de aansluitingen in orde zijn, kiest u

voor

GO NEXT

 en gaat u door.

7  Controleer of ‘OK’ is geselecteerd en

druk op ENTER.

U ziet een voortgangsrapport op het scherm

terwijl de receiver meer testtonen voortbrengt

om de optimale receiverinstellingen te bepalen.

Probeer ook nu zo stil mogelijk te zijn terwijl dit

gebeurt. Dit kan 3 tot 10 minuten duren.

8  De Full Automatic MCACC-instelling

is voltooid en het menu Home Menu

verschijnt weer automatisch.

Zorg dat u de microfoon losmaakt van de recei-

ver nadat de Full Automatic MCACC-instelling

is voltooid.

!

  Afhankelijk van de eigenschappen van uw

kamer, worden soms verschillende formaten

ingesteld voor identieke luidsprekers

met conusafmetingen van ongeveer

12 cm. U kunt de instelling handmatig

corrigeren zoals beschreven in

Handmatige

luidsprekerinstelling

 in de handleiding op de

CD-ROM.

!

  De afstand van de subwoofer tot de

luisterpositie kan groter worden ingesteld

dan de werkelijke afstand. Deze instelling

moet nauwkeurig zijn (rekening houdend

met de vertraging en de eigenschappen van

de ruimte) en hoeft normaal gesproken niet

te worden gewijzigd.

!

  Als de meetresultaten van de Full Automatic

MCACC-instelling verkeerd zijn als gevolg

van de interactie tussen de luidsprekers

en de kijkomgeving, raden wij u aan de

instellingen handmatig te maken.

Problemen tijdens het

gebruik van de Automatic

MCACC-instelling

Als de omgevingsomstandigheden niet opti-

maal zijn voor de Automatic MCACC-instelling

(te veel achtergrondruis, weerkaatsing van

echo’s door de muren, obstakels tussen de luid-

sprekers en de microfoon), kunnen de eindin-

stellingen onjuist zijn. Controleer of andere

huishoudelijke apparatuur (airconditioning,

koelkast, ventilator, enz.) in de omgeving geen

storingen veroorzaken en zet ze indien nodig

uit. Als instructies worden weergegeven op het

display op het voorpaneel, moet u deze volgen.

!

  Sommige oudere TV’s kunnen de werking van

de microfoon storen. Zet in dit geval de TV uit

tijdens de Automatic MCACC-instelling.

Instelbare

functies/

items

Beschrijving

Pagina

Andere functies

INPUT

SELECT

(

INPUT

SELECTOR

)

Schakelt de ingangsaan-

sluiting om.

21

MASTER

VOLUME

+

/

–

,

MUTE

Hiermee stelt u het luister-

volume in.

21

LISTENING

MODE

Alleen standen die door

Pioneer worden aanbevo-

len kunnen worden gese-

lecteerd.

21

PQLS

Zorgt voor weergave met

de PQLS-functie.

*1

PHASE CTRL

(Fasestu-

ring)

Voor weergave met gecor-

rigeerde fase voor de lage

tonen.

*1

SOUND

RETRIEVER

AIR

Schakelt de ingang over

naar

ADAPTER PORT

 en

geeft gecomprimeerde

geluidssignalen weer met

een hoge geluidskwaliteit.

*1

iPod iPhone

iPad DIRECT

CONTROL

Schakelt de ingang over

naar

iPod/USB

 en stelt de

stand in voor bediening via

de iPod.

*1

1  Zie de handleiding op de CD-ROM voor verdere

informatie.

4  Druk op RETURN wanneer u klaar bent.

U keert terug naar het

Home Menu

.

Nl

20

03

Basisinstellingen

Instelling bedieningsstand

Deze receiver is uitgerust met een groot aantal

functies en instellingen. De functie voor het kie-

zen van de bedieningsstand (Operation Mode)

is bedoeld voor gebruikers die het lastig vinden

om al deze functies en instellingen onder de

knie te krijgen.

U kunt kiezen uit twee instellingen voor de

Operation Mode

:

Expert

 en

Basic

.

1  Druk op

 op de

afstandsbediening vervolgens op

HOME MENU.

Er verschijnt een grafische gebruikersinterface

(GUI) op uw TV. Gebruik

i

/

j

/

k

/

l

 en

ENTER

om door de schermen te lopen en menu-items

te selecteren. Druk op

RETURN

 om het huidige

menu af te sluiten.

2  Selecteer ‘Operation Mode Setup’ in

het Home Menu.

3  Selecteer de gewenste instelling voor

de bedieningsstand.

!

Expert

 (standaardinstelling) – De gebruiker

kan alle functies zelf instellen.

!

Basic

 – Het aantal functies dat ingesteld kan

worden wordt beperkt en de functies die niet

door de gebruiker instelbaar zijn worden

automatisch ingesteld op de door Pioneer

aanbevolen geluids- en beeldinstellingen. De

functies die kunnen worden ingesteld staan

hieronder vermeld. Deze kunnen naar wens

of behoefte worden ingesteld aan de hand

van de instructies.

Instelbare

functies/

items

Beschrijving

Pagina

HOME MENU

Full Auto

MCACC

Maakt het instellen van

zeer precieze geluidsvel-

den mogelijk.

18

Instelbare

functies/

items

Beschrijving

Pagina

Input Name

Ingevoerde namen kun-

nen naar wens worden

veranderd voor een groter

gebruiksgemak.

*1

Input Skip

Ingangen die niet worden

gebruikt, worden overge-

slagen (niet getoond).

*1

Software

Update

Werkt de software bij tot de

nieuwste versie.

*1

Network

Information

Controleert het IP-adres

van de receiver.

*1

Pairing

Bluetooth

Setup

Koppelt met een

Bluetooth-apparaat met

behulp van AS-BT100 of

AS-BT200.

*1

Audioparameters

MCACC

(Voorgede-

finieerde

MCACC-

instelling)

Selecteert uw favoriete

MCACC-voorinstelling.

*1

DELAY

(Geluidsver-

traging)

Regelt de algehele vertra-

ging van de geluidsweer-

gave.

*1

S.RTRV

(Auto Sound

Retriever)

Geeft gecomprimeerde

geluidssignalen weer met

een hoge geluidskwaliteit.

*1

DUAL

(Dual mono)

Tweevoudige mono audio-

instelling.

*1

V.SB

 (Virtueel

surround-

achterka-

naal)

Creëert een virtueel

surround-achterkanaal dat

kan worden weergegeven.

*1

V.HEIGHT

 (Virtueel

hoogte-voor-

kanaal)

Creëert een virtueel

hoogte-voorkanaal dat kan

worden weergegeven.

*1
