Pioneer VSX-1021: Основная настройка

Ru

18

03

Основная настройка

THX

®

!

  THX является торговой маркой THX Ltd.,

которая может быть зарегистрирована

некоторыми инстанциями. Все права

защищены.

1  Нажмите

u

RECEIVER

 и включите

ресивер и телевизор.

Убедитесь, что видеовход телевизора уста-

новлен на данный ресивер.

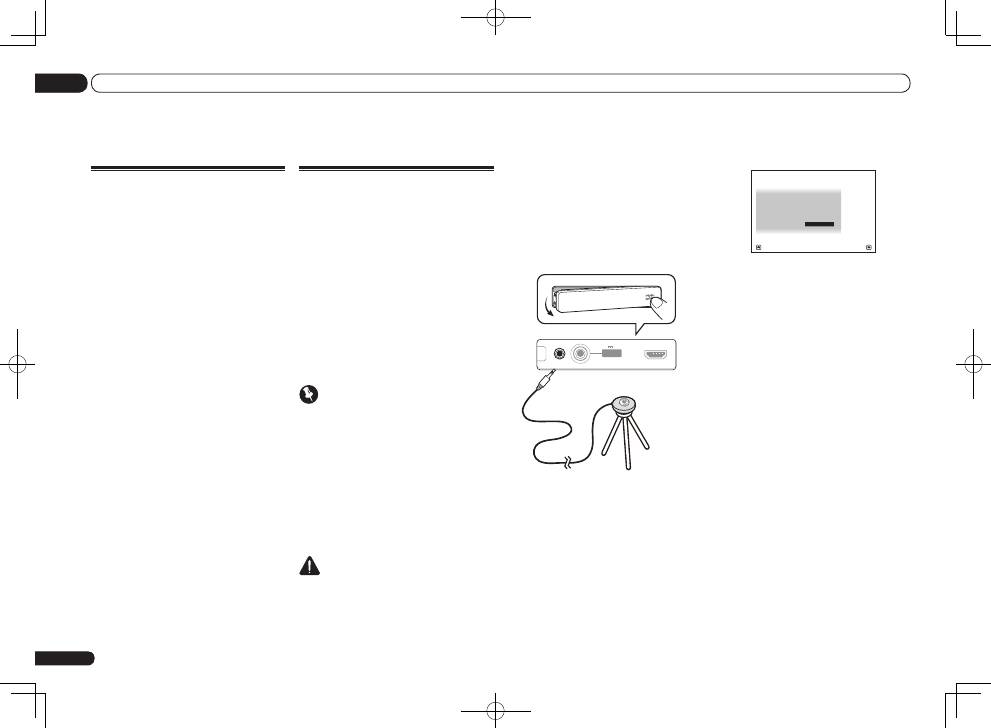

2  Подключите микрофон к гнезду

MCACC SETUP MIC

 на передней панели.

CONTROL

ON / OFF

MCACC

SETUP MIC

iPod

iPhone

iPad

USB

5V      2.1 A

HDMI 2 INPUT

Микрофон

Штатив

Проверьте, нет ли препятствий между гром-

коговорителями и микрофоном.

Если у вас есть штатив, используйте его

для установки микрофона приблизительно

на уровне уха на обычном месте слуша-

теля. Если нет штатива, установите микро-

фон на чем-нибудь другом.

Установите микрофон на устойчивой

поверхности. Расположение микрофона на

любой из следующих поверхностей может

сделать невозможным точное измерение:

!

  Диваны или другие мягкие поверхности.

!

  Высокие места как повехность стола или

спинка дивана.

Экран Полной автоматической настройки

MCACC отображается при подключении

микрофона.

Speaker System

: Normal(SB/FH)

1a.Full Auto MCACC

A/V RECEIVER

Exit

Return

START

EQ Type

:  SYMMETRY

MCACC

: M1.MEMORY 1

THX Speaker

:

NO

!

  Если экран ГИП не управлялся более

пяти минут, отображается хранитель

экрана.

3  Выберите параметры, которые

требуется настроить.

!

  Когда отбираются данные для

измерения, данные реверберационных

характеристик (до и после калибровки),

хранившиеся на данном ресивере, будут

перезаписаны.

!

  Когда измерение производится на

основе данных реверберационных

характеристик, кроме

SYMMETRY

,

данные не измеряются после

исправления. Если требуется

измерить после исправления данных,

выполните измерение с помощью

меню

EQ Professional

 в настройке

Manual MCACC

.

Если громкоговорители подключены по

любой схеме, кроме схемы

Normal(SB/FH)

,

обязательно установите

Speaker System

 до

запуска Полной автоматической настройки

MCACC. См.

Настройка акустической

системы в инструкциях по эксплуатации на

CD-ROM.

!

Speaker System

 – Отображает

текущие настройки. Когда выбрана

данная настройка и нажата

ENTER

,

высветится экран выбора акустической

системы. Выберите соответствующую

Основная настройка

Отмена режима

демонстрации

На данном ресивере режим демонстрации

включен по умолчанию. При включении

питания устанавливается режим демон-

страции и на дисплее передней панели

отображаются различные функции. Для

отмены режима демонстрации подключите

кабель питания, затем выполите операцию

ниже.

!

  Режим демонстрации автоматически

отменяется при выполнении операции

Full Auto MCACC

.

1  Переведите ресивер в режим

ожидания.

2  Удерживая нажатой

ENTER

на передней панели, нажмите

u

STANDBY/ON

.

На дисплее отображается надпись

RESET

c

NO

d

.

3  С помощью

TUNE

i

/

j

 выберите

‹

FL DEMO

›.

4  С помощью

PRESET

k

/

l

 выберите

FL DEMO

c

OFF

d

, затем нажмите

u

STANDBY/ON

 на передней панели.

Автоматическая регулировка

оптимального звучания

(Полная автоматическая

настройка MCACC)

Полная автоматическая настройка MCACC

измеряет акустические характеристики ком-

наты для прослушивания, с учетом внешних

шумов, подключения громкоговорителей и

размера громкоговорителей, и проверяет

задержку канала и уровень канала. С ее

помощью ресивер получает информацию от

ряда тестовых тональных сигналов и на ее

основе выбирает оптимальные параметры

громкоговорителей и коррекции сигнала,

наиболее подходящие для конкретной

комнаты.

 Важное предупреждение

!

  Во время процедуры Полной

автоматической настройки MCACC

микрофон и громкоговорители должны

находиться в фиксированном положении.

!

  При использовании Полной

автоматической настройки MCACC,

все существующие выбираемые

предустановки MCACC будут

перезаписаны.

!

  Обязательно отсоедините наушники перед

процедурой Полной автоматической

настройки MCACC.

 ПРЕДУПРЕЖДЕНИЕ

!

  Во время Полной автоматической

настройки MCACC издаются очень

громкие тестовые тональные сигналы.

Ru

19

03

Основная настройка

акустическую систему, затем нажмите

RETURN

 для возврата.

  Если вы планируете применить

двухполосное усиление к передним

громкоговорителям или установить

отдельную акустическую систему в

другой комнате, прочтите

Настройка

акустической системы в инструкциях

по эксплуатации на CD-ROM и, прежде

чем перейти к шагу 4, убедитесь в том,

что громкоговорители подключены

соответствующим образом.

!

EQ Type

 – Определяет, каким образом

регулируется частотный баланс.

!

MCACC

 – Шесть предустановок MCACC

используются для хранения настроек

объемного звучания для различных мест

слушателей. Теперь просто выберите не

использующуюся предустановку.

!

THX Speaker

 – Выберите

YES

 при

использовании громкоговорителей ТНХ

(все громкоговорители, кроме передних

громкоговорителей устанавливаются

на

SMALL

). В других случаях оставьте

настройку

NO

.

4  Нажмите

, затем выберите

START

.

5  Следуйте инструкциям,

отображаемым на экране.

Убедитесь, что микрофон подключен, а при

использовании низкочастотного громкогово-

рителя - что он включен и установлен под-

ходящий уровень громкости.

6  Дождитесь завершения

тестовых тональных сигналов,

затем подтвердите конфигурацию

громкоговорителей на экране ГИП.

Когда ресивер издает тестовые тональные

сигналы, чтобы определить какие громкого-

ворители установлены в системе, на экране

отображается сообщение о состоянии. Во

время вывода этих сигналов старайтесь

соблюдать тишину.

Если при отображенном экране проверки

конфигурации громкоговорителей в течение

10 секунд не было выполнено никакого дей-

ствия, автоматически возобновляется про-

цедура Полной автоматической настройки

MCACC. В таком случае нет необходимости

выбирать ‹

OK

› и нажимать

ENTER

 на шаге 7.

!

  При наличии сообщений об ошибках

(например,

Too much ambient noise!

или

Check microphone.

), после проверки

внешнего шума (см.

Проблемы при

использовании Автоматической

настройки MCACC на стр. 19 ) и проверки

подключения микрофона выберите

RETRY

. Если кажется, что все идет как

надо, можно просто выбрать пункт

GO NEXT

 и продолжить.

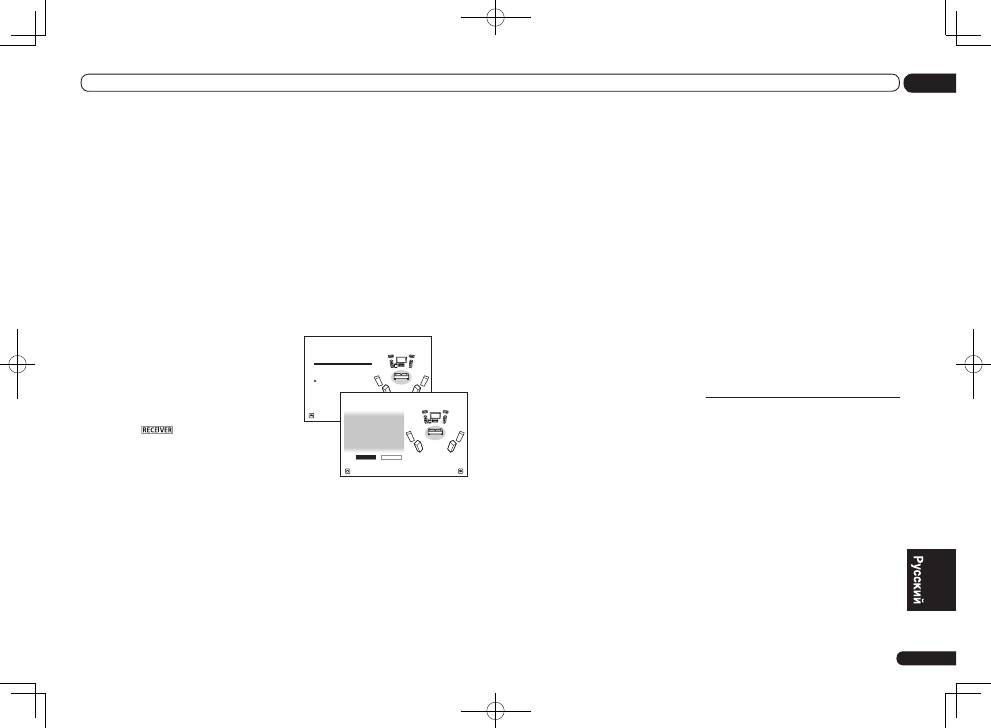

Now Analyzing...

2/9

Environment Check

1a.Full Auto MCACC

A/V RECEIVER

Exit

Cancel

Ambient Noise

:  OK

Microphone

:

Speaker YES/NO  :

L

:

YES

FHL

:

YES

C

:

YES

FHR

:

YES

R

:

YES

SR

:

YES

SBR  :

YES

SBL

:

YES

SL

:

YES

SW

:

YES

1a.Full Auto MCACC

10

  OK

RETRY

A/V RECEIVER

Exit

Cancel

Конфигурация, показанная на экране,

должна соответствовать фактическому

набору громкоговорителей.

!

  При отображении сообщения

ERR

(или если отображается неверная

конфигурация громкоговорителей),

возможно, существует проблема с

подключением громкоговорителей.

Если неполадка не устраняется при

выборе пункта

RETRY

, отключите

питание и проверьте подключение

громкоговорителей. Если кажется,

что все идет как надо, можно просто

использовать

i

/

j

 для выбора

громкоговорителя и

k

/

l

 для

переключения настройки и продолжить.

!

  Если громкоговоритель не направлен

на микрофон (место слушателя) или

при использовании громкоговорителей,

воздействующих на фазу (дипольных

громкоговорителей, рефлективных

громкоговорителей, др.), может

отображаться

Reverse Phase

, даже если

громкоговорители были подключены

соответствующим образом.

  Если отображается

Reverse Phase

, это

значит, что провода громкоговорителя

могли быть подключены наоборот

(+ и –). Проверьте подключения

громкоговорителей.

—

  Если подключения были выполнены

ошибочно, отключите питание,

отсоедините кабель питания, затем

заново выполните соответствующие

подключения. После этого, заново

выполните процедуру Полной

автоматической настойки MCACC.

—

  Если подключения были выполнены

правильно, выберите

GO NEXT

 и

продолжайте дальше.

7  Убедитесь в том, что выбран пункт

‹

OK

›, затем нажмите

ENTER

.

Пока ресивер издает больше тестовых

тональных сигналов, чтобы опреде-

лить оптимальные настройки ресивера,

на экране отображается сообщение о

состоянии.

Во время вывода этих сигналов также

старайтесь соблюдать тишину. Это может

занять от 3 до 10 минут.

8  Процедура Полной автоматической

настройки MCACC завершается и снова

автоматически отображается меню

Home Menu.

Обязательно отсоедините микрофон от

данного ресивера по окончании процедуры

Полной автоматической настройки MCACC.

!

  В зависимости от характеристик

комнаты, иногда для одинаковых

громкоговорителей с диаметром

динамика около 12 см настройка задает

разные размеры. Настройки можно будет

исправить вручную с помощью раздела

Ручная настройка громкоговорителей

в инструкциях по эксплуатации на

CD-ROM.

!

  Настройка расстояния до

низкочастотного громкоговорителя может

быть больше фактического расстояния

от места слушателя. Эта настройка

должна быть точной (с учетом задержки

и характеристик комнаты) и обычно не

требует изменения.

!

  При неправильных результатах

измерений во время Полной

автоматической настройки MCACC из-за

взаимодействия громкоговорителей

и среды просмотра, рекомендуется

отрегулировать настройки вручную.

Проблемы при использовании

Автоматической настройки

MCACC

Если условия комнаты не подходят для

Автоматической настройки MCACC (слиш-

ком сильные фоновые шумы, эхо от стен,

препятствия, заслоняющие громкоговори-

тели от микрофона), результаты настройки

могут быть неверными. Проверьте, не вли-

яют ли на эти условия бытовые приборы

(кондиционер, холодильник, вентилятор и

т.д.), и при необходимости отключите их.

Если на дисплее передней панели ото-

бражаются какие-либо инструкции, выпол-

няйте их.

!

  Некоторые старые модели телевизоров

могут создавать помехи микрофону. В

этом случае выключите телевизор во

время выполнения Автоматический

настройки MCACC.

Ru

20

03

Основная настройка

Настройка режима

управления

Данный ресивер оборудован большим

количеством функций и настроек. Функция

режима управления предназначена для

пользователей, которым трудно легко

использовать данные функции и настройки.

Для

Operation Mode

 можно выбрать один

из двух настроек:

Expert

 и

Basic

.

1  Нажмите

 на пульте ДУ, затем

нажмите

HOME MENU

.

На телевизоре отображается экран гра-

фического интерфейса пользователя

(ГИП). Для перехода между экранами и

выделенными пунктами меню используйте

i

/

j

/

k

/

l

 и

ENTER

. Нажмите

RETURN

 для

выхода из текущего меню.

2  Выберите ‹

Operation Mode Setup

› в

Home Menu

.

3  Выберите нужную настройку

режима управления.

!

Expert

 (по умолчанию) – Пользователи

могут сами настраивать все функции.

!

Basic

 – Количество упраляемых функций

ограничено, и функции, управление

которыми недоступно, настраиваются

автоматически для достижения качества

звучания и картинки, рекомендованного

Pioneer. Ниже показаны функции,

которыми можно управлять. При

необходимости их можно настраивать,

руководствуясь инструкциями по

эксплуатации.

Управляемые

функции/

параметры

Описания

Стр.

HOME MENU

Full Auto

MCACC

Легкое выполнение

высокоточных настроек

звукового поля.

18

Управляемые

функции/

параметры

Описания

Стр.

Input Name

Для облегчения

использования можно

поменять имена вхо-

дов.

*1

Input Skip

Неиспользуемые

входы упускаются (не

отображаются).

*1

Software

Update

Обновление программ-

ного обеспечения до

самой последней вер-

сии.

*1

Network

Information

Проверка IP-адреса

ресивера.

*1

Pairing

Bluetooth

Setup

Спаривание устрой-

ства Bluetooth через

AS-BT100 или

AS-BT200.

*1

Аудиопараметры

MCACC

(Предустановка

MCACC)

Выбор любимой пред-

установленной памяти

MCACC.

*1

DELAY

(Задержка зву-

чания)

Настройка времени

задержки всего зву-

чания.

*1

S.RTRV

(Автоматиче-

ское восста-

новление зву-

чания)

Высококачественное

воспроизведение сжа-

того звучания.

*1

DUAL

(Двойной моно-

фонический)

Двойная монофониче-

ская аудионастройка.

*1

V.SB

 (Виртуальный

задний гром-

коговоритель

объемного зву-

чания)

Создание звучания

виртуального заднего

канала объемного зву-

чания для воспроизве-

дения.

*1

Управляемые

функции/

параметры

Описания

Стр.

V.HEIGHT

 (Виртуальный

верхний гром-

коговоритель)

Создание звучания

виртуального верхнего

канала для воспроиз-

ведения.

*1

Другие функции

INPUT SELECT

(

INPUT

SELECTOR

)

Переключение входа.

21

MASTER

VOLUME

+

/

–

,

MUTE

Используйте для уста-

новки уровня громкости

для прослушивания.

21

LISTENING

MODE

Можно только выби-

рать режимы, рекомен-

дованные Pioneer.

21

PQLS

Воспроизведение с

помощью функции

PQLS.

*1

PHASE CTRL

(Управление

фазой)

Воспроизведение с

корректирующим сдви-

гом фазы нижнего диа-

пазона.

*1

SOUND

RETRIEVER AIR

Переключение входа

на

ADAPTER PORT

 и

высококачественное

воспроизведение сжа-

того звучания.

*1

iPod iPhone

iPad DIRECT

CONTROL

Переключение входа

на

iPod/USB

 и уста-

новка режима, позво-

ляющего производить

управление от iPod.

*1

1  Подробнее, см. инструкции по эксплуатации на

CD-ROM.

4  По завершению нажмите

RETURN

.

Вы вернетесь в

Home Menu

.
