Pioneer VSX-1021: Antes de comenzar

Instalación del AVNavigator

1  Cargue el CD-ROM del AVNavigator en

la unidad CD de su ordenador.

!

  La pantalla de instalación se visualiza. Vaya

al paso 2.

!

  Si no aparece la pantalla de instalación, haga

doble clic en el icono del CD-ROM y luego

inicie el instalador (AVNV_XXX_xxx.exe).

2  Siga las instrucciones que aparecen en

la pantalla para hacer la instalación.

Cuando se selecciona “Finish”, la instalación

termina.

3  Retire el CD-ROM del AVNavigator

incluido de la unidad CD del ordenador.

Manejo del CD-ROM

Entorno de funcionamiento

!

  Este CD-ROM se puede usar con Microsoft

®

Windows

®

 XP/Vista/7.

!

  Para las funciones del AVNavigator se usa

a menudo un explorador. Los exploradores

compatibles son los Internet Explorer 6, 7

y 8 de Microsoft. Con otros exploradores,

algunas funciones puede que se limiten o la

visualización puede que no aparezca bien.

Precauciones para el Uso

!

  Este CD-ROM es para utilizarse con un PC.

No se puede utilizarlo con un reproductor de

DVD o reproductor de CD de música. Intentar

reproducir este CD-ROM con un reproductor

de DVD o reproductor de CD de música puede

dañar los altavoces o perjudiciar la audición

debido al volumen muy alto.

Licencia

!

  Asegúrese de aceptar los “Términos de Uso”

que se indican a continuación antes de utilizar

este CD-ROM. No utilice si no está de acuerdo

con los términos de uso.

Términos de Uso

!

  Los derechos de autor de los datos que

se proveen en este CD-ROM pertenecen a

PIONEER CORPORATION. La transferencia,

duplicación, transmisión, divulgación pública,

traducción, venta, préstamo u otros asuntos

relacionados no autorizados que estén fuera

del contexto del “uso personal” o “citación”

como se define en la Ley de los Derechos

de Autor pueden estar sujetos a acciones

punitivas. Se otorga el permiso para utilizar

este CD-ROM bajo licencia de PIONEER

CORPORATION.

Renuncia de Responsabilidad

!

  PIONEER CORPORATION no garantiza

el funcionamiento de este CD-ROM con

respecto a cualquier PC con los sistemas

operativos aplicables. Además, PIONEER

CORPORATION no será responsable de

cualesquiera daños ocasionados por el uso de

este CD-ROM, ni tampoco será responsable

de ninguna indemnización. Los nombres

de compañías privadas, productos y otras

entidades que se describen aquí son las

marcas registradas o marcas comerciales de

sus respectivos propietarios.

Uso del AVNavigator

1  Haga clic en [AVNavigator] del

escritorio para iniciar el AVNavigator.

AVNavigator y

Wiring Navi

 se inician. La

pantalla de selección de idioma aparece. Siga

las instrucciones de la pantalla para hacer las

conexiones y los ajustes automáticos.

Wiring Navi

 sólo se inicia automáticamente la

primera vez que se inicia el AVNavigator.

2  Seleccione y use la función deseada.

El AVNavigator incluye las funciones

siguientes:

!

Wiring Navi

 – Le guía por las conexiones y

los ajustes iniciales en forma de diálogo. Los

Es

4

01

Antes de comenzar

Antes de comenzar

Comprobación del contenido

de la caja

Compruebe que ha recibido todos los acceso-

rios siguientes:

!

  Micrófono de configuración (cable: 5 m)

!

  Mando a distancia

!

  Pilas secas IEC R03 tamaño AAA (para

confirmar el funcionamiento del sistema) x2

!

  Antena de cuadro de AM

!

  Antena alámbrica de FM

!

  Cable iPod

!

  Cable de alimentación

!

  Tarjeta de garantía

!

  CD-ROM (AVNavigator)

!

  Esta guía de inicio rápido

Instalación de las pilas

Las pilas suministradas con la unidad son para

verificar las operaciones iniciales; puede que

no duren mucho tiempo. Recomendamos usar

pilas alcalinas de duración más larga.

 ADVERTENCIA

!

  No utilice ni guarde las pilas a la luz solar

directa ni en otros lugares de mucho calor

como, por ejemplo, dentro de un automóvil

o cerca de una calefacción. Esto puede ser

la causa de que las pilas tengan pérdidas,

se sobrecalienten, revienten o se incendien.

También se puede reducir la duración o el

rendimiento de las pilas.

 PRECAUCIÓN

El uso incorrecto de las pilas puede provocar

situaciones peligrosas tales como fugas y

explosión. Tenga en cuenta las siguientes

precauciones:

!

  Nunca utilice pilas nuevas y usadas al mismo

tiempo.

!

  Instale las pilas correctamente, haciendo

coincidir los polos positivo y negativo de las

mismas con las marcas de polaridad impresas

en el compartimiento de las pilas.

!

  Aunque distintas pilas tengan la misma

forma, pueden tener tensiones diferentes. No

mezcle pilas de distinto tipo.

!

  Cuando tiene que desembarazarte de las

baterías usadas, por favor se adapte a los

reglamentos gubernamentales o a las

disposiciones en materia ambiental en vigor

en su país o área.

Acerca del uso del

AVNavigator (CD-ROM

incluido)

El CD-ROM del AVNavigator incluido contiene

Wiring Navi

 que le permite hacer fácilmente

las conexiones y los ajustes del receptor a

modo de diálogo. Los ajustes iniciales de alta

precisión se pueden completar fácilmente

siguiendo las instrucciones de la pantalla para

hacer las conexiones y los ajustes.

También hay otras características que permiten

usar fácilmente varias funciones, incluyendo

un manual interactivo que funciona junto con

el receptor, y actualizar varios tipos de software,

y la aplicación MCACC que le permite verificar

los resultados de las mediciones MCACC en

gráficos 3D.

Es

5

01

Antes de comenzar

ajustes iniciales de alta precisión se pueden

hacer fácilmente.

!

Interactive Manual

 – Visualiza

automáticamente las páginas que explican

las funciones que han sido activadas en el

receptor. También es posible manejar el

receptor desde el manual interactivo.

!

Glossary

 – Visualiza las páginas del glosario.

!

MCACC Appli

 – Visualiza claramente los

resultados de las mediciones Advanced

MCACC en el ordenador.

  Para la aplicación MCACC hay

instrucciones de manejo especiales. Estas

instrucciones se incluyen en los menús

del

Interactive Manual

 del AVNavigator.

Consúltelas cuando use la aplicación

MCACC.

!

Software Update

 – Permite actualizar

varios tipos de software.

!

Settings

 – Se usa para hacer varios ajustes

del AVNavigator.

!

Detection

 – Se usa para detectar el receptor.

 Nota

Para usar el AVNavigator de otro modelo,

desinstale (elimine) primero el AVNavigator de

este receptor y luego instale el AVNavigator del

otro modelo.

Eliminación del AVNavigator

Para desinstalar (eliminar) el AVNavigator de su

PC puede usar el método siguiente.

%

  Elimínelo desde el panel de control del

PC.

Desde el menú de inicio, haga clic en

“Program”

d

 “PIONEER CORPORATION”

d

 “AVNavigator (VSX-1021 o VSX-921)”

d

“Uninstall”.

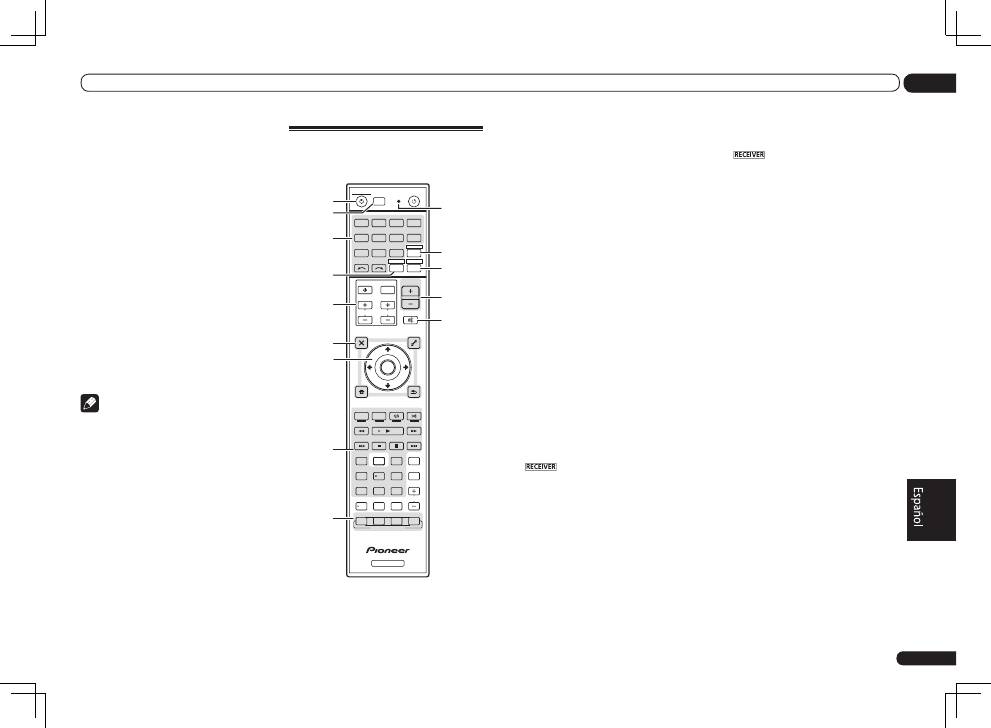

Mando a distancia

Esta sección explica cómo utilizar el mando a

distancia para el receptor.

RECEIVER

D.ACCESS

CH  LEVEL A.ATT

LISTENING MODE

DIMMER

SIGNAL SEL MCACC SLEEP

TV / DTV

MPX

PQLS

PHASE  CTRL

STATUS

PGM

iPod CTRL

HOME

MENU

TUNE

TUNE TOOLS

LIST

CH

TV  CONTROL

INPUT

INPUT  SELECT

iPod

USB

SAT

TUNER

VIDEO

TV CTRL

ZONE 2

ADPT

CD

TV

RCU SETUP

SOURCE

RECEIVER MULTI

OPERATION

BDR

BD

DVD

DVR

HMG

HDMI

RECEIVER

MUTE

MASTER

VOLUME

VOL

PRESET

TOP MENU

BAND

GUIDE

T.EDIT

VIDEO

PARAMETER

AUDIO

PARAMETER

ENTER

PRESET

RETURN

PTY

SEARCH

MENU

AUTO / ALC /

DIRECT

STEREO STANDARD ADV SURR

AUDIO

INFO

CLASS

ENTER

DISP

HDD

DVD

5

4

6

8

0

7

9

1

3

 / CLR

CH

22

S.RETRIEVER

2

1

2,3

4

5

9

10

6

7

8

11

13

12

14

15

El mando a distancia presenta un código de colo-

res según el control del componente utilizando el

siguiente sistema:

!

Blanco

 – Control de receptor, control de

televisor

!

Azul

 – Otros controles (Consulte el Manual de

instrucciones suministrado con el CD-ROM

para conocer detalles.)

1

u

 RECEIVER

Para encender y apagar (modo de espera) el

receptor.

2  MULTI OPERATION

Use este botón para realizar múltiples

operaciones.

3  RCU SETUP

Úselo para introducir el código preestablecido

cuando se hacen ajustes de mando a distan-

cia y para seleccionar el modo del mando a

distancia.

4  Botones de función de entrada

Púlselos para controlar otros componentes.

Utilice

INPUT SELECT

c

/

d

 para seleccionar

la función de entrada (página 21).

5  ZONE 2

Cambian para hacer operaciones en la

ZONE 2

.

6  Botones TV CONTROL

Estos botones se utilizan exclusivamente

para controlar el televisor asignado al botón

TV CTRL

.

7  Botones de ajuste del receptor

Para acceder a este botón, primero se debe

pulsar

:

!

AUDIO PARAMETER

 – Utilice este botón

para acceder a las opciones de audio.

!

VIDEO PARAMETER

 – Utilice este botón

para acceder a las opciones de vídeo.

!

HOME MENU

 – Utilice este botón para

acceder al menú inicial.

!

RETURN

 – Púlselo para confirmar las

opciones seleccionadas y salir del menú

actual.

8

i

/

j

/

k

/

l

/ENTER

Utilice los botones de flecha para configurar su

sistema de sonido envolvente y las opciones de

audio o vídeo.

9  Botones de control del receptor

Para acceder a este botón, primero se debe

pulsar

:

!

PHASE CTRL

 – Pulse este botón para activar/

desactivar el control de fase.

!

STATUS

 – Pulse este botón para comprobar

los ajustes del receptor seleccionados.

!

PQLS

 – Pulse este botón para seleccionar el

ajuste PQLS.

!

S.RETRIEVER

 – Pulse para restablecer el

sonido de calidad CD en las fuentes de audio

comprimido.

!

SIGNAL SEL

 – Utilice este botón para

seleccionar una señal de entrada.

!

MCACC

 – Pulse este botón para cambiar

entre las memorias MCACC.

!

SLEEP

 – Utilice este botón para poner

el receptor en el modo de desconexión

automática y seleccionar el tiempo que debe

transcurrir antes de que el receptor entre en

este modo.

!

CH LEVEL

 – Pulse este botón repetidamente

para seleccionar un canal; a continuación,

utilice los botones

k

/

l

 para ajustar el nivel.

!

A.ATT

 – Para atenuar (reducir) el nivel de

una señal de entrada analógica para evitar

que se produzca distorsión.

!

DIMMER

 – Para reducir o incrementar la

luminosidad de la pantalla.

10  Controles LISTENING MODE

!

AUTO/ALC/DIRECT

 – Cambia entre los

modos de sonido envolvente automático,

control de nivel automático y Stream Direct.

!

STEREO

 – Pulse para seleccionar el modo de

reproducción estéreo.

!

STANDARD

 – Pulse este botón para utilizar

una descodificación estándar y para cambiar

varios modos (

2

 Pro Logic, Neo:6, etc.)

(página 21).

!

ADV SURR

 – Utilice este botón para

cambiar entre los distintos modos de sonido

envolvente (página 21).

Es

6

01

Antes de comenzar

11  LED de mando a distancia

Se enciende cuando se envía un comando

desde el mando a distancia.

12  TV CTRL

Establece el código preestablecido del fabri-

cante de su televisor cuando controla el

televisor.

13

Para poner el mando a distancia en el modo de

control de receptor (se utiliza para seleccionar

los comandos blancos).

Cambian para hacer operaciones en la zona

principal.

Utilice también este botón para configurar el

sonido envolvente.

14  MASTER VOLUME +/–

Utilice este botón para ajustar el nivel de

volumen.

15  MUTE

Para silenciar/restablecer el sonido (el sonido

también se restablece si se ajusta el volumen).
