De apparatuur aansluiten
De apparatuur aansluiten
De apparatuur aansluiten
Met deze receiver hebt u vele verschillende
mogelijkheden om apparatuur aan te sluiten,
maar dat hoeft niet ingewikkeld te zijn. In dit
hoofdstuk wordt uitgelegd welke apparatuur
u kunt aansluiten om het thuistheatersysteem
samen te stellen.
WAARSCHUWING
Voordat u aansluitingen maakt of wijzigt, zet u
het apparaat uit en haalt u de stekker van het
netsnoer uit het stopcontact. U steekt de stek-
ker pas weer in het stopcontact als u alle appa-
ratuur hebt aangesloten.
Belangrijk
De afbeelding toont de VSX-1021, maar de aan-
sluitingen voor de VSX-921 zijn hetzelfde, tenzij
anders aangegeven.
De toepassing van de
luidsprekers bepalen
Met dit apparaat kunt u diverse surroundsys-
temen opzetten, overeenkomstig het aantal
luidsprekers dat u hebt.
!
Zorg dat er altijd luidsprekers op het linker en
rechter voorkanaal worden aangesloten (
L
en
R
).
!
Het is ook mogelijk om slechts één paar
surround-achterluidsprekers (
SB
) of geen aan
te sluiten.
Kies een van de onderstaande opstellingen [A]
tot [E].
Belangrijk
!
De
Speaker System
instelling moet worden
gemaakt als u een van de onderstaande
aansluitingen gebruikt met uitzondering van
[A] (zie
Het luidsprekersysteem instellen
in de
handleiding op de CD-ROM).
!
Het geluid wordt niet gelijktijdig via de hoog-
voorluidsprekers, de breed-voorluidsprekers,
de luidsprekers B en de surround-
achterluidsprekers weergegeven. De gebruikte
luidsprekers verschillen afhankelijk van het
ingangssignaal en de luisterfunctie.

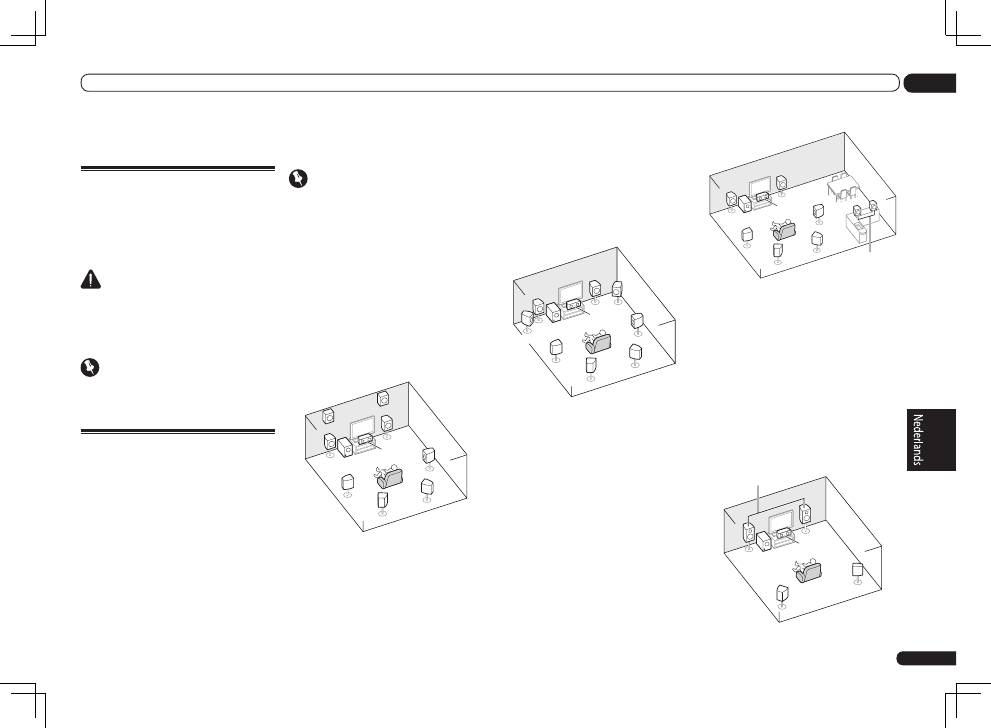

[A] 7.1-kanaals surroundsysteem
(Hoog-voor)
*Standaardinstelling
!
Speaker System
instelling:
Normal(SB/FH)
SL
L
FHL
SW
C
R
FHR
SR
SBL
SBR
Een 7.1-kanaals surroundsysteem verbindt de
linker en rechter voorluidspreker (
L
/
R
), de mid-
denluidspreker (
C
), de linker en rechter hoog-
voorluidspreker (
FHL
/
FHR
), de linker en rechter
surroundluidspreker (
SL
/
SR
), de linker en rech-
ter surround-achterluidspreker (
SBL
/
SBR
) en de
subwoofer (
SW
).
Het is niet mogelijk om gelijktijdig geluid
weer te geven via de hoog-voorluidspre-
kers of de breed-voorluidsprekers en de
surround-achterluidsprekers.
Dit surroundsysteem biedt een meer realistisch
geluid vanaf boven.
[B] 7.1-kanaals surroundsysteem
(Breed-voor)
!
Speaker System
instelling:
Normal(SB/FW)
FWR
FWL
SL
L
SW
C
R
SR
SBL
SBR
Bij deze opstelling zijn de linker en rechter
hoog-voorluidspreker aangegeven in [A] vervan-
gen door de linker en rechter breed-voorluid-
spreker (
FWL
/
FWR
).
Het is niet mogelijk om gelijktijdig geluid
weer te geven via de hoog-voorluidspre-
kers of de breed-voorluidsprekers en de
surround-achterluidsprekers.
Dit surroundsysteem biedt een realistisch
geluid over een breed gebied.
[C] 7.1-kanaals surroundsysteem &
Luidsprekers B aansluiting
!
Speaker System
instelling:
Speaker B
SL
L
SW
C
R
SR
SBL
SBR
L
R
Speaker B
Met deze aansluitingen kunt u gelijktijdig
genieten van 5.1-kanaals surroundgeluid in de
hoofdruimte en stereoweergave van hetzelfde
geluid via de B luidsprekers. Dezelfde aanslui-
tingen bieden ook 7.1-kanaals surroundgeluid
in de hoofdruimte wanneer de luidsprekers B
niet worden gebruikt.
[D] 5.1-kanaals surroundsysteem &
Dubbele versterking van voorkanalen
(Surroundgeluid van hoge kwaliteit)
!
Speaker System
instelling:
Front Bi-Amp
Aansluitingen voor dubbele versterking van de
voorkanalen geeft een hoge geluidskwaliteit
met 5.1-kanaals surround.
L
R
SL
SW
C
SR
Front Bi-Amp
De luidsprekers aansluiten
Elke luidsprekeraansluiting op de receiver
bestaat uit een positieve (+) en een negatieve
(–) aansluiting. Controleer of deze overeenko-
men met de aansluitingen op de luidsprekers.
WAARSCHUWING
!
Deze luidsprekeraansluitingen hebben
een
GEVAARLIJKE
spanning. Om
een elektrische schok te voorkomen
bij het aansluiten of losmaken van de
luidsprekerkabels, moet u het netsnoer
losmaken voordat u eventuele niet-geïsoleerde
onderdelen aanraakt.
!
Zorg dat de ontblote draaduiteinden van de
luidsprekerkabel stevig in elkaar zijn gedraaid
en volledig in de luidsprekeraansluiting
steken. Als een gedeelte van de ontblote
draaduiteinden van de luidspreker contact
maakt met het achterpaneel, kan de
stroomvoorziening worden afgesloten als
beveiliging.

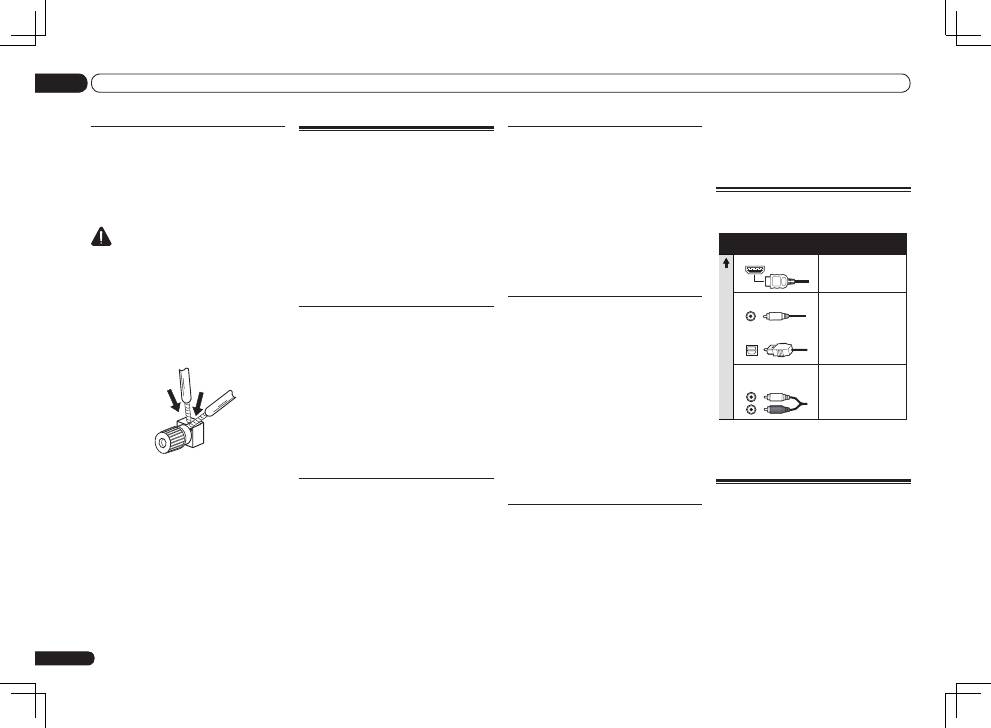

Aansluitingen met ontblote draad
WAARSCHUWING
Controleer of alle luidsprekers stevig staan of
zijn bevestigd. Dit geeft niet alleen een betere
geluidskwaliteit, maar verkleint ook de kans
op schade of letsel als gevolg van luidspre-
kers die worden omgestoten of die vallen bij
aardschokken.
1 Draai de losse kerndraadjes in elkaar.
2 Draai de aansluitschroef los en steek
de kerndraad naar binnen.
3 Draai de aansluitschroef weer vast.
1
2
3
10 mm
Opmerking
!
Raadpleeg de handleiding bij de luidsprekers
voor meer informatie over het aansluiten van
het andere uiteinde van de luidsprekerkabels
op de luidsprekers.
!
Gebruik een kabel met tulpstekkers om
de subwoofer aan te sluiten. U kunt geen
luidsprekerkabels gebruiken.
Nl
8
02
De apparatuur aansluiten
[E] 5.1-kanaals surroundsysteem & ZONE 2
aansluiting (Meerdere zones)
!
Speaker System
instelling:
ZONE 2
Met deze aansluitingen kunt u gelijktijdig
genieten van 5.1-kanaals surroundgeluid in de
hoofdruimte en stereoweergave op een ander
apparaat in ZONE 2. (De keuze van ingangsap-
paraten is beperkt.)
L
L
R
R
SL
SW
C
SR
Hoofdzone
Secundaire
zone
ZONE 2
Andere luidsprekeraansluitingen
!
U kunt uw favoriete luidsprekeraansluitingen
kiezen ook wanneer u minder dan 5.1
luidsprekers hebt (met uitzondering van de
linker/rechter voorluidsprekers).
!
Wanneer er geen subwoofer wordt
aangesloten, moet u luidsprekers die
lage frequenties kunnen weergeven
op de voorkanalen aansluiten. (Als de
voorluidsprekers dit niet kunnen, worden
zij mogelijk beschadigd wanneer de lage
frequenties bestemd voor de subwoofer via
deze luidsprekers worden weergegeven.)
!
Na het maken van de aansluitingen moet
de
Full Auto MCACC
(instelling van
luidsprekeromgeving) procedure worden
uitgevoerd. Zie
Automatisch uitvoeren van de
optimale geluidsafstellingen (Full Automatic
MCACC)
op bladzijde 18 .

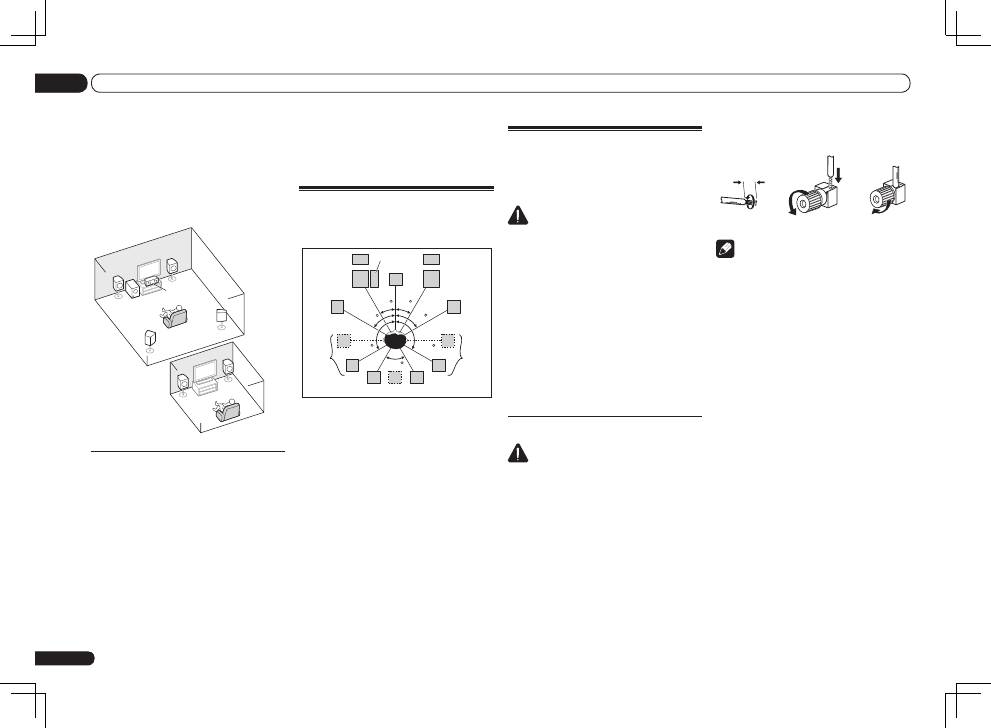

De luidsprekers opstellen
Zie het onderstaande schema voor de plaats
van de luidsprekers die u wilt aansluiten.
L
SW
C
FHL
FWL
SL
SBL
SBR
SB
SR
FWR
R
FHR
30 30
60
60
60
120
120
!
Zet de surroundluidsprekers op 120° vanaf het
midden. Als u (1) surround-achterluidsprekers
gebruikt en (2) geen hoog-voorluidsprekers/
breed-voorluidsprekers gebruikt, raden wij u
aan de surroundluidsprekers vlak naast u te
zetten.
!
Als u van plan bent om slechts één surround-
achterluidspreker aan te sluiten, moet u deze
vlak achter u plaatsen.
!
Plaats de linker en rechter hoog-
voorluidspreker minimaal 1 meter meteen
boven de linker en rechter voorluidspreker.
Nl
9
02
De apparatuur aansluiten
Het luidsprekersysteem installeren
De minimale configuratie bestaat uit de luidsprekers links- en rechtsvoor. De belangrijkste
surround-luidsprekers moeten altijd als paar worden aangesloten, maar u kunt desgewenst
slechts één surroundachterluidspreker aansluiten die moet worden aangesloten op de
linker-surround-achteraansluiting.
Standaard surroundaansluitingen
HDMI
VIDEO
CONTROL
IR
COMPONENT VIDEO
VIDEO IN
TV/SAT
IN
ZONE 2
DVR/BDR CD-R/TAPE ZONE 2
DVR/
BDR
OUT
OUT
DVD IN
IN
IN
IN
IN
CD
L
R
L
R
IN
L
R
OUT
OUT
VIDEO
IN
DVD IN
BD IN
DVR/BDR IN
FM UNBAL
75
FRONT
CENTER
SURROUND
SURROUND BACK / ZONE 2
R
L
R
L
R
L
R
L
(Single)
AM LOOP
(
CD
)
(
DVD
)
TV/SAT VIDEO
DVD
Y
P
B
P
R
(
DVR/BDR
)
(
TV/SAT
)
COAXIAL
(10/100)
LAN
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGN
ABLE
ASSIGNABLE
ASSIGNABLE
OUT
MONITOR
OUT
MONITOR
OUT
SUBWOOFER
IN
1
(DVD)
IN
1
(DVR/
BDR)
IN
2
ASSIGNABLE
1
IN
1
IN
2
IN
1
IN
2
SEE INSTRUCTION MANUAL
SELECTABLE
SELECTABLE
VOIR LE MODE D’EMPLOI
CAUTION:
SPEAKER IMPEDANCE
6 -16 .
ATTENTION:
ENCEINTE D’IMPEDANCE DE
6 -16 .
FRONT HEIGHT / WIDE /
B
A
OUT
IN
OUT
IN
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
(OUTPUT 5 V 0.6 A MAX)
AC IN
LINE LEVEL
INPUT
De aansluitingen voor de hoog-voorluidsprekers kunnen ook worden
gebruikt voor de breed-voorluidsprekers en de luidsprekers B.
Hoog-voor instelling
Hoog-voor rechts
Hoog-voor links
Breed-voor instelling
Breed-voor rechts
Breed-voor links
Luidsprekers B instelling
Luidsprekers B - rechts
Luidsprekers B - links
Rechtsvoor
Midden
Subwoofer
Linksvoor
De aansluitingen voor de surround-achterluidsprekers
kunnen ook worden gebruikt voor ZONE 2.
Surround-
rechts
5.1-kanaals surroundinstelling
Niet aangesloten
Niet aangesloten
6.1-kanaals surroundinstelling
Niet aangesloten
Surround-achter
7.1-kanaals surroundinstelling
Surround-rechtsachter
Surround-linksachter
ZONE 2 instelling
ZONE 2 - Rechts
ZONE 2 - Links
Surround-
rechts
Dubbele versterking van de luidsprekers
Dubbele versterking, ook wel bi-amping genoemd, betekent dat u de hogefrequentie-aansturing
en de lagefrequentie-aansturing van de luidsprekers aansluit op verschillende versterkers voor een
betere scheiding van de frequenties. Deze mogelijkheid bestaat alleen als de luidsprekers geschikt
zijn voor dubbele versterking, dat wil zeggen dat ze afzonderlijke aansluitingen hebben voor hoge
en lage frequenties. De geluidsverbetering hangt af van het type luidsprekers dat u gebruikt.
HDMI
VIDEO
CONTROL
IR
COMPONENT VIDEO
VIDEO IN
TV/SAT
IN
ZONE 2
DVR/BDR CD-R/TAPE ZONE 2
DVR/
BDR
OUT
OUT
DVD IN
IN
IN
IN
IN
CD
L
R
L
R
IN
L
R
OUT
OUT
VIDEO
IN
DVD IN
BD IN
DVR/BDR IN
FM UNBAL
75
FRONT
CENTER
SURROUND
SURROUND BACK / ZONE 2
R
L
R
L
R
L
R
L
(Single)
AM LOOP
(
CD
)
(
DVD
)
TV/SAT VIDEO
DVD
Y
P
B
P
R
(
DVR/BDR
)
(
TV/SAT
)
COAXIAL
(10/100)
LAN
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGN
ABLE
ASSIGNABLE
ASSIGNABLE
OUT
MONITOR
OUT
MONITOR
OUT
SUBWOOFER
IN
1
(DVD)
IN
1
(DVR/
BDR)
IN
2
ASSIGNABLE
1
IN
1
IN
2
IN
1
IN
2
SEE INSTRUCTION MANUAL
SELECTABLE
SELECTABLE
VOIR LE MODE D’EMPLOI
CAUTION:
SPEAKER IMPEDANCE
6 -16 .
ATTENTION:
ENCEINTE D’IMPEDANCE DE
6 -16 .
FRONT HEIGHT / WIDE /
B
A
OUT
IN
OUT
IN
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
(OUTPUT 5 V 0.6 A MAX)
AC IN
High
Low
High
Low
Rechtsvoor
Linksvoor
Luidspreker geschikt
voor dubbele
versterking
Subwoofer
Luidspreker geschikt
voor dubbele
versterking
Midden
Surround-rechts
Surround-links
WAARSCHUWING
!
De meeste luidsprekers die over zowel
High
- als
Low
-aansluitingen beschikken, hebben twee
metalen plaatjes die de
High
-aansluitingen met de
Low
-aansluitingen verbinden. Deze moeten
worden verwijderd wanneer u de luidsprekers dubbel versterkt. Als u dit niet doet, kan de versterker
ernstig beschadigd raken. Zie de gebruiksaanwijzing bij de luidsprekers voor meer informatie.
!
Als de luidsprekers een verwijderbaar crossovernetwerk hebben, mag u dit niet verwijderen voor
dubbele versterking. Dit kan beschadiging van de luidsprekers veroorzaken.
Luidsprekers B instellen
U kunt luisteren naar stereoweergave in een
andere ruimte.
1 Sluit een paar luidsprekers
aan op de aansluitingen voor de
hoog-voorluidsprekers.
Zie
Standaard surroundaansluitingen
op blad-
zijde 9 .
2 Selecteer ‘Speaker B’ in het menu
Speaker System.
Zie
Het luidsprekersysteem instellen
in de hand-
leiding op de CD-ROM voor verdere instructies.
Instellingen voor dubbele
versterking
Aansluitingen voor dubbele versterking van de
voorkanalen geeft een hoge geluidskwaliteit
met 5.1-kanaals surround.
1 Sluit luidsprekers die geschikt
zijn voor dubbele versterking
aan op de voorkanaal- en de
surround-achterluidsprekeraansluitingen.
Zie
Dubbele versterking van de luidsprekers
op
bladzijde 9 .
2 Selecteer ‘Front Bi-Amp’ in het menu
Speaker System.
Zie
Het luidsprekersysteem instellen
in de hand-
leiding op de CD-ROM voor verdere instructies.
ZONE 2 instellingen
Met deze aansluitingen kunt u gelijktijdig
genieten van 5.1-kanaals surroundgeluid in de
hoofdruimte en stereoweergave op een ander
apparaat in ZONE 2.
1 Sluit een paar luidsprekers aan op de
surround-achterluidsprekeraansluitingen.
Zie
Standaard surroundaansluitingen
op blad-
zijde 9 .
2 Selecteer ‘ZONE 2’ in het menu
Speaker System.
Zie
Het luidsprekersysteem instellen
in de hand-
leiding op de CD-ROM voor verdere instructies.
Meer over de
audio-aansluitingen
Overdraagbare
audiosignalen
Kwaliteit van geluidssignaal
HDMI
HD-audio
Digitaal (Coaxiaal)
Conventionele digitale
audio
RCA (Analoog)
(
Wit/Rood
)
Conventionele analoge
audio
Digitaal (Optisch)
Typen kabels en
aansluitingen
!
Met een HDMI-kabel kunnen video- en
audiosignalen met hoge kwaliteit via een
enkele kabel worden overgebracht.
Meer over de video-omzetter
De video-omzetter zorgt ervoor dat alle video-
bronnen hun uitgang hebben via alle
MONITOR
VIDEO OUT
-aansluitingen. De enige uitzonde-
ring is HDMI: aangezien deze resolutie niet kan
worden gedownsampled, moet u de monitor/tv
aansluiten op de HDMI-uitgangen van de recei-
ver wanneer u deze videobron aansluit.
Als meerdere video-apparaten aan dezelfde
ingangsfunctie zijn toegewezen (zie
Het menu
Input Setup
in de gebruiksaanwijzing op de
CD-ROM), geeft de omzetter voorrang aan
Nl
10
02
De apparatuur aansluiten
Dubbele bedrading van de
luidsprekers
Uw luidsprekers kunnen ook via dubbele
bedrading worden aangesloten als ze dubbele
versterking ondersteunen.
!
Bij deze aansluitingen is de
Speaker System
-
instelling niet van belang.
WAARSCHUWING
!
Sluit niet verschillende luidsprekers op deze
manier aan op dezelfde aansluiting.
!
Bij gebruik van dubbele bedrading moet u de
waarschuwingen voor dubbele versterking
hierboven in acht nemen.
%
Als u een luidspreker dubbel
wilt bedraden, moet u twee
luidsprekersnoeren aansluiten op de
luidsprekeraansluiting op de receiver.
Kiezen van het
luidsprekersysteem
De aansluitingen voor de hoog-voorluidsprekers
kunnen worden gebruikt voor het aansluiten
van de breed-voorluidsprekers en de luidspre-
kers B, in aanvulling op het gebruik voor de
hoog-voorluidsprekers. Bovendien kunnen de
aansluitingen voor de surround-achterluidspre-
kers worden gebruikt voor dubbele versterking
en ZONE 2 aansluitingen, in aanvulling op het
gebruik voor de surround-achterluidsprekers.
Maak deze instelling overeenkomstig de
gewenste toepassing.
Opstelling van de
hoog-voorluidsprekers
*Standaardinstelling
1 Sluit een paar luidsprekers
aan op de aansluitingen voor de
hoog-voorluidsprekers.
Zie
Standaard surroundaansluitingen
op blad-
zijde 9 .
2 Indien nodig kunt u ‘Normal(SB/FH)’ in
het menu Speaker System selecteren.
Zie
Het luidsprekersysteem instellen
in de hand-
leiding op de CD-ROM voor verdere instructies.
Opstelling van de
breed-voorluidsprekers
1 Sluit een paar luidsprekers
aan op de aansluitingen voor de
hoog-voorluidsprekers.
Zie
Standaard surroundaansluitingen
op blad-
zijde 9 .
2 Selecteer ‘Normal(SB/FW)’ in het menu
Speaker System.
Zie
Het luidsprekersysteem instellen
in de hand-
leiding op de CD-ROM voor verdere instructies.
Nl
11
02
De apparatuur aansluiten
HDMI, componentvideo en ten slotte samenge-
stelde video (in deze volgorde).
VIDEO IN
VIDEO
MONITOR OUT
COMPONENT
VIDEO IN
Y
P
B
P
R
Y
P
B
P
R
COMPONENT VIDEO
MONITOR OUT
HDMI IN
HDMI OUT
Beeld met hoge kwaliteit
Videosignalen kunnen worden uitgevoerd
Aansluiting voor
verbinding met
bronapparaat
Aansluiting voor
verbinding met TV-
monitor
Opmerking
!
Als het videosignaal niet op de TV wordt
weergegeven, probeert u de resolutie-
instellingen op het apparaat of het scherm te
wijzigen. Houd er rekening mee dat sommige
apparatuur, zoals videospelletjesapparatuur,
resoluties hebben die niet kunnen worden
omgezet. In dit geval kunt u proberen om de
Digital Video Conversion (in
De video-opties
instellen
in de handleiding op de CD-ROM) om
te schakelen
OFF
.
!
De ingangssignaalresoluties die van de
componentvideo-ingang kunnen worden
omgezet voor de HDMI-uitgang zijn 480i/576i,
480p/576p, 720p en 1080i. 1080p signalen
kunnen niet worden omgezet.
!
Alleen ingangssignalen met een
resolutie van 480i/576i kunnen worden
omgezet van de componentvideo-ingang
voor de samengestelde
MONITOR
OUT
-aansluitingen.
Questo prodotto incorpora una tecnologia
di protezione dalla copia a sua volta protetta
da brevetti statunitensi e da altri diritti alla
proprietà intellettuale detenuti dalla Rovi
Corporation. Il reverse engineering ed il disas-
semblaggio sono proibiti.
Meer over HDMI
Via de HDMI-aansluiting wordt niet-gecompri-
meerde digitale video overgedragen, alsmede
bijna alle typen digitale audio.
Deze receiver bevat High-Definition Multimedia
Interface (HDMI
®
) technologie.
Deze receiver ondersteunt de hieronder
beschreven functies via de HDMI-aansluitingen.
!
Digitale overdracht van niet-gecomprimeerde
video (contents beschermd door HDCP
(1080p/24, 1080p/60, enz.))
!
3D-signaaloverdracht
!
Deep Color-signaaloverdracht
!
x.v.Color-signaaloverdracht
!
ARC (Audio Return Channel)
!
Invoer van meerkanaals lineaire PCM digitale
audiosignalen (192 kHz of minder) voor
maximaal 8 kanalen
!
Invoer van de volgende digitale
audio-indelingen:
—
Dolby Digital, Dolby Digital Plus, DTS, audio
met hoge bitrate (Dolby TrueHD, DTS-HD
Master Audio, DTS-HD audio met hoge
resolutie), DVD-Audio, CD, SACD (DSD-
signaal), video-CD, super-VCD
!
Gesynchroniseerde bediening met apparaten
die de
Control
met HDMI-functie gebruiken
(zie
Control met HDMI-functie
in de
handleiding op de CD-ROM)
Opmerking
!
Een HDMI-aansluiting kan alleen worden
gemaakt met apparaten die zijn uitgerust
met DVI en die compatibel zijn met zowel DVI
en HDCP (High Bandwidth Digital Content
Protection). Als u ervoor kiest om aan te
sluiten op een DVI-aansluiting, hebt u hiervoor
een aparte adapter nodig (DVI
d
HDMI).
Een DVI-aansluiting is niet geschikt voor
audiosignalen. Vraag uw plaatselijke
audiodealer om meer informatie.
!
Als u een apparaat aansluit dat niet
compatibel is met HDCP, verschijnt het
bericht
HDCP ERROR
op het display op het
voorpaneel. Bij sommige apparaten die
compatibel zijn met HDCP zal het bericht ook
verschijnen, maar zolang als de video normaal
wordt weergegeven duidt dit niet op een
storing.
!
Afhankelijk van het apparaat dat u hebt
aangesloten, is het mogelijk dat een DVI-
aansluiting onbetrouwbare signaaloverdracht
geeft.
!
Deze receiver ondersteunt SACD, Dolby Digital
Plus, Dolby TrueHD en DTS-HD Master Audio.
Om deze indelingen te kunnen gebruiken,
moet u erop letten dat de apparatuur die op
deze receiver is aangesloten eveneens de
corresponderende indeling ondersteunt.
!
Gebruik een High Speed HDMI
®
kabel. Als
een andere kabel dan een High Speed HDMI
®
kabel wordt gebruikt, is het mogelijk dat geen
juiste werking wordt verkregen.
!
Wanneer een HDMI-kabel met een
ingebouwde equalizer wordt aangesloten, is
het mogelijk dat geen juiste werking wordt
verkregen.
!
Signaaloverdracht is alleen mogelijk bij
aansluiting op een compatibel apparaat.
!
Overdracht van digitale audio met
HDMI-indeling vereist een langere
herkenningstijd. Daarom is het mogelijk dat
er een onderbreking in het geluid is bij het
overschakelen tussen de audio-indelingen of
het beginnen met afspelen.
!
Wanneer u de apparatuur die is aangesloten
op de
HDMI OUT
-aansluiting van dit apparaat
tijdens weergave in/uitschakelt, of de HDMI-
kabel tijdens weergave aansluit/losmaakt,
kunnen er stoorgeluiden zijn of kan het geluid
worden onderbroken.
HDMI, het HDMI-logo en High-Definition
Multimedia Interface zijn handelsmerken
of gedeponeerde handelsmerken van HDMI
Licensing, LLC in de Verenigde Staten en
andere landen.
“x.v.Color” en
zijn handels-
merken van Sony Corporation.

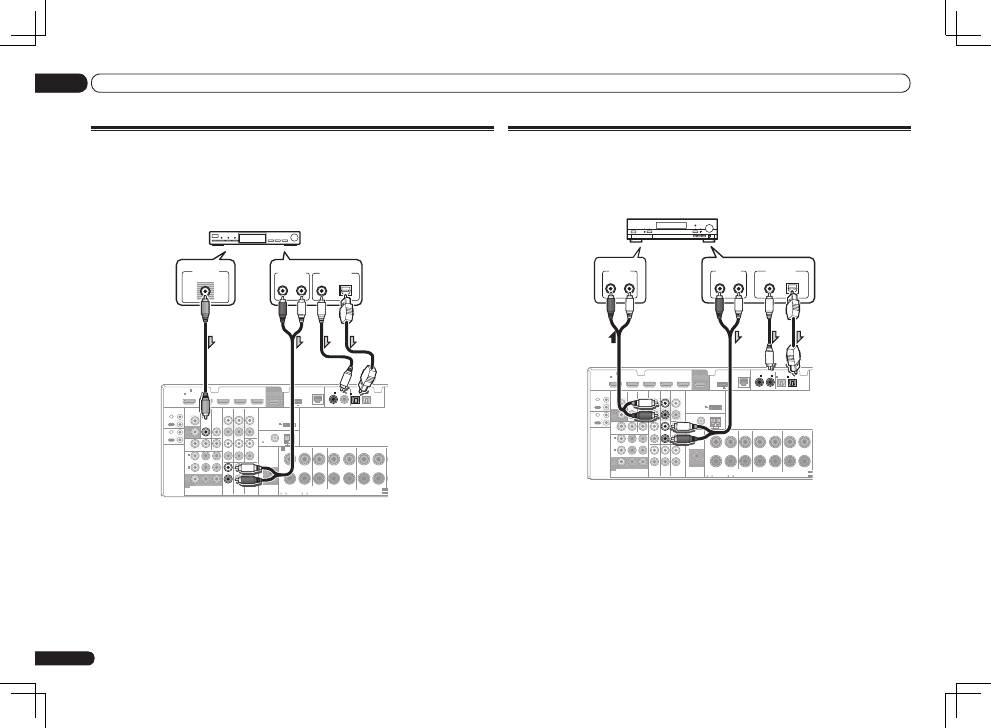

Een DVD-speler zonder HDMI-uitgang aansluiten
De onderstaande afbeelding toont de aansluiting van een TV (met een HDMI-ingang) en een DVD-
speler (of ander weergave-apparaat zonder HDMI-uitgang) op de receiver.
HDMI
VIDEO
CONTROL
IR
COMPONENT VIDEO
VIDEO IN
TV/SAT
IN
ZONE 2
DVR/BDR CD-R/TAPE ZONE 2
DVR/
BDR
OUT
OUT
DVD IN
IN
IN
IN
IN
CD
L
R
L
R
IN
L
R
OUT
OUT
VIDEO
IN
DVD IN
BD IN
DVR/BDR IN
FM UNBAL
75
FRONT
CENTER
SURROUND
SURROUND BACK / ZONE 2
R
L
R
L
R
L
(Single)
AM LOOP
(
CD
)
(
DVD
)
TV/SAT VIDEO
DVD
Y
P
B
P
R
(
DVR/BDR
)
(
TV/SAT
)
COAXIAL
(10/100)
LAN
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGN
ABLE
ASSIGNABLE
ASSIGNABLE
OUT
MONITOR
OUT
MONITOR
OUT
SUBWOOFER
IN
1
(DVD)
IN
1
(DVR/
BDR)
IN
2
ASSIGNABLE
1
IN
1
IN
2
IN
1
IN
2
SELECTA
SELECTA
CAUTION:
SPEAKER IMPEDANCE
6 -16 .
ATTENTION:
ENCEINTE D’IMPEDANCE DE
6 -16 .
FR
A
OUT
IN
OUT
IN
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
(OUTPUT 5 V 0.6 A MAX)
HDMI IN
ANALOG
R
AUDIO OUT
VIDEO OUT
VIDEO
Y
P
B
P
R
COMPONENT VIDEO OUT
DIGITAL OUT
COAXIAL
OPTICAL
L
HDMI/DVI-compatibele
monitor
DVD-speler enz.
Eén selecteren
Eén selecteren
!
Als u het geluid van de TV via de receiver wilt beluisteren, dienen de receiver en de TV met
audiokabels met elkaar te worden verbonden (bladzijde 12).
—
Wanneer de tv en de receiver via de HDMI-aansluitingen met elkaar zijn verbonden en de tv
de HDMI ARC (Audio Return Channel) functie ondersteunt, wordt het geluid van de tv via de
HDMI OUT
-aansluiting naar de receiver gestuurd en hoeft er dus geen audiokabel te worden
aangesloten. In dit geval zet u
TV Audio
bij
HDMI Setup
op
via HDMI
(zie
HDMI-instelling
in de
handleiding op de CD-ROM).
!
Als u een optische digitale audiokabel gebruikt, moet u opgeven op welke digitale ingang de speler
is aangesloten (zie
Het menu Input Setup
in de handleiding op de CD-ROM).
Nl
12
02
De apparatuur aansluiten
Uw TV en weergave-apparatuur aansluiten
Aansluiten via HDMI
Als u apparatuur hebt die is uitgerust met HDMI of DVI (met HDCP) (zoals een Blu-ray Disc-speler
(BD) enz.), kunt u deze aansluiten op de receiver met een los verkrijgbare HDMI-kabel.
Als de TV en de weergave-apparaten de
Control
met HDMI-voorziening ondersteunen, kan de
handige
Control
met de HDMI-functies worden gebruikt (zie
Control met HDMI-functie
in de hand-
leiding op de CD-ROM).
HDMI
VIDEO
CONTROL
IR
COMPONENT VIDEO
VIDEO IN
TV/SAT
IN
ZONE 2
DVR/BDR CD-R/TAPE ZONE 2
DVR/
BDR
OUT
OUT
DVD IN
IN
IN
IN
IN
CD
L
R
L
R
IN
L
R
OUT
OUT
VIDEO
IN
DVD IN
BD IN
DVR/BDR IN
FM UNBAL
75
FRONT
CENTER
SURROUND
SURROUND BACK / ZONE 2
R
L
R
L
R
L
(Single)
AM LOOP
(
CD
)
(
DVD
)
TV/SAT
VIDEO
DVD
Y
P
B
P
R
(
DVR/BDR
)
(
TV/SAT
)
COAXIAL
(10/100)
LAN
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGN
ABLE
ASSIGNABLE
ASSIGNABLE
OUT
MONITOR
OUT
MONITOR
OUT
SUBWOOFER
IN
1
(DVD)
IN
1
(DVR/
BDR)
IN
2
ASSIGNABLE
1
IN
1
IN
2
IN
1
IN
2
SEL
SEL
CAUTION:
SPEAKER IMPEDANCE
6 -16 .
ATTENTION:
ENCEINTE D’IMPEDANCE DE
6 -16 .
A
OUT
IN
OUT
IN
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
(OUTPUT 5 V 0.6 A MAX)
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
HDMI IN
HDMI OUT
HDMI OUT
Alleen voor de
VSX-1021
HDMI/DVI-compatibele
Blu-ray disc-speler
Ander apparaat
uitgerust met HDMI/DVI
HDMI/DVI-
compatibele monitor
Eén selecteren
Deze aansluiting moet
worden gemaakt om
het geluid van de TV via
de receiver weer te
geven.
!
Voor ingangsapparaten zijn ook andere aansluitingen dan HDMI-aansluitingen mogelijk (zie
Een
DVD-speler zonder HDMI-uitgang aansluiten
op bladzijde 12 ).
!
Als u het geluid van de TV via de receiver wilt beluisteren, dienen de receiver en de TV met
audiokabels met elkaar te worden verbonden.
—
Wanneer de tv en de receiver via de HDMI-aansluitingen met elkaar zijn verbonden en de tv
de HDMI ARC (Audio Return Channel) functie ondersteunt, wordt het geluid van de tv via de
HDMI OUT
-aansluiting naar de receiver gestuurd en hoeft er dus geen audiokabel te worden
aangesloten. In dit geval zet u
TV Audio
bij
HDMI Setup
op
via HDMI
(zie
HDMI-instelling
in de
handleiding op de CD-ROM).
Nl
13
02
De apparatuur aansluiten
Een TV zonder HDMI-ingang aansluiten

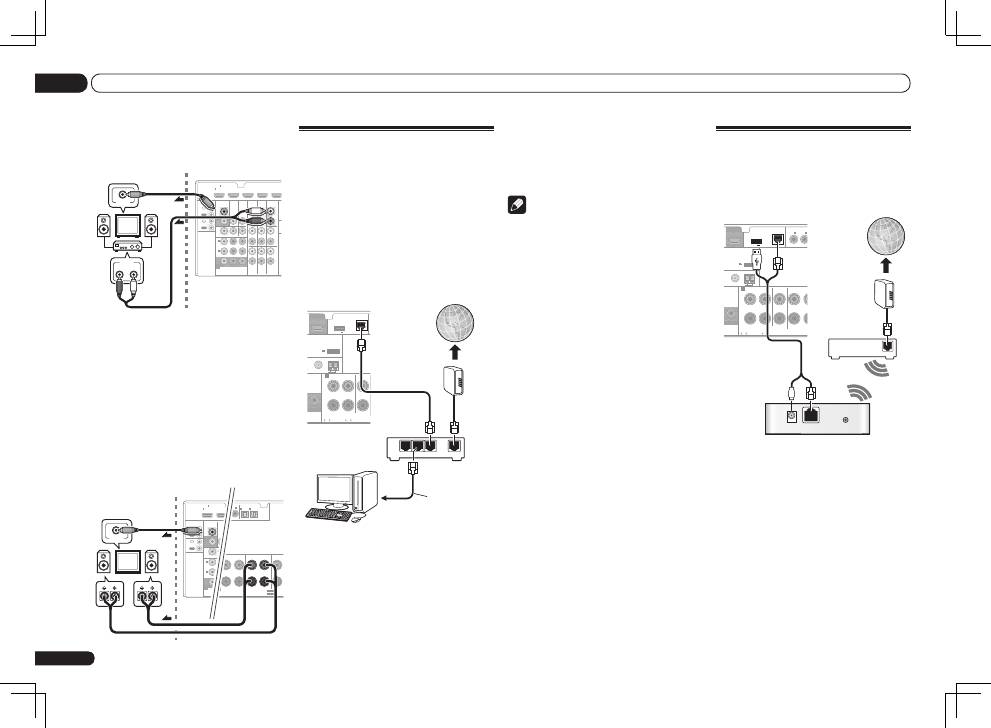

De onderstaande afbeelding toont de aansluiting van een TV (zonder HDMI-ingang) en een DVD-
speler (of ander weergave-apparaat) op de receiver.
!
Bij deze aansluitingen zal het beeld niet naar de TV worden uitgevoerd, zelfs als de DVD-speler
met een HDMI-kabel is aangesloten. Sluit de videosignalen van de DVD-speler met een snoer voor
samengestelde video of componentvideo aan.
HDMI
VIDEO
CONTROL
IR
COMPONENT VIDEO
VIDEO IN
TV/SAT
IN
ZONE 2
DVR/BDR CD-R/TAPE ZONE 2
DVR/
BDR
OUT
OUT
DVD IN
IN
IN
IN
IN
CD
L
R
L
R
IN
L
R
OUT
OUT
VIDEO
IN
DVD IN
BD IN
DVR/BDR IN
FM UNBAL
75
FRONT
CENTER
SURROUND
SURROUND BACK / ZONE 2
R
L
R
L
R
L
(Single)
AM LOOP
(
CD
)
(
DVD
)
TV/SAT VIDEO
DVD
Y
P
B
P
R
(
DVR/BDR
)
(
TV/SAT
)
COAXIAL
(10/100)
LAN
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGN
ABLE
ASSIGNABLE
ASSIGNABLE
OUT
MONITOR
OUT
MONITOR
OUT
SUBWOOFER
IN
1
(DVD)
IN
1
(DVR/
BDR)
IN
2
ASSIGNABLE
1
IN
1
IN
2
IN
1
IN
2
SELEC
SELEC
CAUTION:
SPEAKER IMPEDANCE
6 -16 .
ATTENTION:
ENCEINTE D’IMPEDANCE DE
6 -16 .
A
OUT
IN
OUT
IN
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
(OUTPUT 5 V 0.6 A MAX)
ANALOG
R
AUDIO OUT
VIDEO IN
Y
P
B
P
R
COMPONENT VIDEO IN
VIDEO OUT
VIDEO
VIDEO
Y
P
B
P
R
COMPONENT VIDEO OUT
DIGITAL OUT
COAXIAL
OPTICAL
HDMI OUT
L
TV
DVD-speler enz.
Eén selecteren
Eén selecteren
Eén selecteren
!
Maak de aansluiting met behulp van een HDMI-kabel om te luisteren naar HD-audio op de receiver.
Gebruik geen HDMI-kabel voor het invoeren van de videosignalen.
Afhankelijk van het video-apparaat is het mogelijk dat geen signalen kunnen worden uitgevoerd
die gelijktijdig via HDMI en andere methoden zijn aangesloten, en ook kan het nodig zijn om
uitgangsinstellingen te maken. Raadpleeg de gebruiksaanwijzing die bij het betreffende apparaat
wordt geleverd voor meer informatie.
!
Als u het geluid van de TV via de receiver wilt beluisteren, dienen de receiver en de TV met
audiokabels met elkaar te worden verbonden (bladzijde 12).
!
Als u een optische digitale audiokabel gebruikt, moet u opgeven op welke digitale ingang de speler
is aangesloten (zie
Het menu Input Setup
in de handleiding op de CD-ROM).
Een HDD-/DVD-recorder, BD-recorder en andere videobronnen
aansluiten
De receiver beschikt over twee sets audio/video-ingangen en -uitgangen die geschikt zijn voor
het aansluiten van analoge of digitale video-apparatuur, waaronder HDD-/DVD-recorders en
BD-recorders.
Wanneer u de receiver instelt, moet u opgeven op welke ingang de recorder is aangesloten (zie ook
Het menu Input Setup
in de handleiding op de CD-ROM).
HDMI
VIDEO
CONTROL
IR
COMPONENT VIDEO
VIDEO IN
TV/SAT
IN
ZONE 2
DVR/BDR
CD-R/TAPE ZONE 2
DVR/
BDR
OUT
OUT
DVD IN
IN
IN
IN
IN
CD
L
R
L
R
IN
L
R
OUT
OUT
VIDEO
IN
DVD IN
BD IN
DVR/BDR IN
FM UNBAL
75
FRONT
CENTER
SURROUND
SURROUND BACK / ZONE 2
R
L
R
L
R
L
(Single)
AM LOOP
(
CD
)
(
DVD
)
TV/SAT VIDEO
DVD
Y
P
B
P
R
(
DVR/BDR
)
(
TV/SAT
)
COAXIAL
(10/100)
LAN
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGN
ABLE
ASSIGNABLE
ASSIGNABLE
OUT
MONITOR
OUT
MONITOR
OUT
SUBWOOFER
IN
1
(DVD)
IN
1
(DVR/
BDR)
IN
2
ASSIGNABLE
1
IN
1
IN
2
IN
1
IN
2
SELEC
SELEC
CAUTION:
SPEAKER IMPEDANCE
6 -16 .
ATTENTION:
ENCEINTE D’IMPEDANCE DE
6 -16 .
A
OUT
IN
OUT
IN
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
(OUTPUT 5 V 0.6 A MAX)
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
ANALOG
R
L
AUDIO OUT
AUDIO IN
VIDEO OUT
VIDEO
VIDEO
VIDEO IN
HDD-/DVD-recorder, BD-recorder enz.
Eén selecteren
!
Om te kunnen opnemen, moet u de analoge audiokabels aansluiten (de digitale aansluiting is
alleen voor weergave).
!
Als uw HDD/DVD-recorder, BD-recorder enz. is uitgerust met een HDMI-uitgangsaansluiting, raden
wij u aan deze met de
HDMI
DVR/BDR
IN
-aansluiting van de receiver te verbinden. Wanneer u dit
doet, moet u de receiver en de tv ook via HDMI aansluiten (zie
Aansluiten via HDMI
op bladzijde 12 ).
Andere audio-apparatuur aansluiten
Deze receiver beschikt over zowel digitale als analoge ingangen, zodat u digitale audio-apparatuur
kunt aansluiten voor afspelen.
Wanneer u de receiver instelt, moet u opgeven op welke ingang de component is aangesloten (zie
ook
Het menu Input Setup
in de handleiding op de CD-ROM).
HDMI
VIDEO
CONTROL
IR
COMPONENT VIDEO
VIDEO IN
TV/SAT
IN
ZONE 2
DVR/BDR
CD-R/TAPE
ZONE 2
DVR/
BDR
OUT
OUT
DVD IN
IN
IN
IN
IN
CD
L
R
L
R
IN
L
R
OUT
OUT
VIDEO
IN
DVD IN
BD IN
DVR/BDR IN
FM UNBAL
75
FRONT
CENTER
SURROUND
SURROUND BACK / ZONE 2
R
L
R
L
R
L
(Single)
AM LOOP
(
CD
)
(
DVD
)
TV/SAT VIDEO
DVD
Y
P
B
P
R
(
DVR/BDR
)
(
TV/SAT
)
COAXIAL
(10/100)
LAN
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGN
ABLE
ASSIGNABLE
ASSIGNABLE
OUT
MONITOR
OUT
MONITOR
OUT
SUBWOOFER
IN
1
(DVD)
IN
1
(DVR/
BDR)
IN
2
ASSIGNABLE
1
IN
1
IN
2
IN
1
IN
2
SELEC
SELEC
CAUTION:
SPEAKER IMPEDANCE
6 -16 .
ATTENTION:
ENCEINTE D’IMPEDANCE DE
6 -16 .
A
OUT
IN
OUT
IN
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
(OUTPUT 5 V 0.6 A MAX)
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
ANALOG
R
L
AUDIO IN
CD-R, MD, DAT, enz.
Eén selecteren
!
Als u een recorder aansluit, verbindt u de analoge audio-uitgangen met de analoge audio-ingangen
van de recorder.
!
Als de platenspeler line-level-uitgangen heeft, dat wil zeggen een ingebouwde voorversterker, sluit u
deze aan op de
CD
-ingangen.
Nl
14
02
De apparatuur aansluiten
Een receiver voor satelliet/kabel-TV of een andere set-top box
aansluiten
Receivers voor satelliet- en kabel-TV en externe digitale tuners zijn voorbeelden van zogenaamde
‘set-top boxes’.
Wanneer u de receiver instelt, moet u opgeven op welke ingang de set-top box is aangesloten (zie
Het menu Input Setup
in de handleiding op de CD-ROM).
HDMI
VIDEO
CONTROL
IR
COMPONENT VIDEO
VIDEO IN
TV/SAT
IN
ZONE 2
DVR/BDR CD-R/TAPE ZONE 2
DVR/
BDR
OUT
OUT
DVD IN
IN
IN
IN
IN
CD
L
R
L
R
IN
L
R
OUT
OUT
VIDEO
IN
DVD IN
BD IN
DVR/BDR IN
FM UNBAL
75
FRONT
CENTER
SURROUND
SURROUND BACK / ZONE 2
R
L
R
L
R
L
(Single)
AM LOOP
(
CD
)
(
DVD
)
TV/SAT
VIDEO
DVD
Y
P
B
P
R
(
DVR/BDR
)
(
TV/SAT
)
COAXIAL
(10/100)
LAN
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGN
ABLE
ASSIGNABLE
ASSIGNABLE
OUT
MONITOR
OUT
MONITOR
OUT
SUBWOOFER
IN
1
(DVD)
IN
1
(DVR/
BDR)
IN
2
ASSIGNABLE
1
IN
1
IN
2
IN
1
IN
2
SELECT
SELECT
CAUTION:
SPEAKER IMPEDANCE
6 -16 .
ATTENTION:
ENCEINTE D’IMPEDANCE DE
6 -16 .
F
A
OUT
IN
OUT
IN
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
(OUTPUT 5 V 0.6 A MAX)
VIDEO OUT
VIDEO
ANALOG
R
AUDIO OUT
DIGITAL OUT
COAXIAL
OPTICAL
L
Eén selecteren
STB
!
VSX-1021 alleen:
Als uw set-top box is uitgerust met een HDMI-uitgangsaansluiting, raden wij u aan deze met de
HDMI
IN 1
-aansluiting van de receiver te verbinden. Wanneer u dit doet, moet u de receiver en de tv
ook via HDMI aansluiten (zie
Aansluiten via HDMI
op bladzijde 12 ).
Nl
15
02
De apparatuur aansluiten
AM/FM-antennes aansluiten
Sluit de AM-raamantenne en de
FM-draadantenne aan zoals hieronder is afge-
beeld. Voor een betere ontvangst en optimale
geluidskwaliteit moet u buitenantennes aanslui-
ten (zie
Buitenantennes aansluiten
op bladzijde
15 ).
FM UNBAL
75
AM LOOP
ANTENNA
3
1
4
fig. a
fig. b
fig. c
5
2
1 Verwijder de isolatie van beide draden
van de AM-antenne.
2 Duw de lipjes open, steek een draad
volledig in elke aansluiting en laat de
lipjes los om de AM-antennedraden vast
te zetten.
3 Bevestig de AM-raamantenne aan de
standaard.
Om de standaard aan de antenne vast te
maken, buigt u deze in de richting aangegeven
door de pijl (
afb. a
) en klemt dan de antenne in
de standaard (
afb. b
).
!
Als u de AM-antenne aan een muur of
ander oppervlak wilt monteren, moet u de
standaard met schroeven aan het oppervlak
vastmaken (
afb. c
) voordat u de antenne in de
standaard vastklemt. Zorg dat er een goede
ontvangst is.
4 Zet de AM-antenne op een vlakke
ondergrond en draai deze in de richting
die de beste ontvangst geeft.
5 Sluit de FM-draadantenne op de FM-
anteneaansluiting aan.
U krijgt de beste resultaten als u de FM-antenne
helemaal uitstrekt en vastmaakt aan een muur
of deurpost. Laat de antenne niet losjes of opge-
vouwen hangen.
Buitenantennes aansluiten
U kunt de FM-ontvangst verbeteren als u een
FM-buitenantenne aansluit op
FM UNBAL 75
W
.
FM UNBAL
75
AM LOOP
ANTENNA
75
Ω
coaxiale kabel
Als u de AM-ontvangst wilt verbeteren, sluit u
een met vinyl beklede draad van 5 m tot 6 m aan
op de aansluitingen
AM LOOP
zonder de bijge-
leverde AM-raamantenne los te koppelen.
U krijgt de beste ontvangst wanneer u de kabel
buiten horizontaal ophangt.
FM UNBAL
75
AM LOOP
ANTENNA
Buitenantenne
Binnenantenne
(met vinyl beklede
draad)
5 m tot 6 m
MULTI-ZONE instellingen
Met deze receiver kunt u maximaal twee onaf-
hankelijke systemen in verschillende ruimten
aansturen, nadat u de benodigde MULTI-ZONE-
aansluitingen hebt gemaakt.
U kunt gelijktijdig verschillende bronnen in de
twee zones laten weergeven, of u kunt, als u dat
wilt, dezelfde bron in beide zones gebruiken.
De hoofdzone en secundaire zone worden onaf-
hankelijk aangestuurd (de hoofdzone kan uit
staan terwijl de secundaire zone aan staat) en
de secundaire zone kan worden bediend met de
afstandsbediening of de bedieningselementen
op het voorpaneel.
Belangrijk
Het VSX-921-model kan geen beeldscherm
aansluiten in de secundaire zone.
MULTI-ZONE aansluitingen tot
stand brengen
Het is mogelijk deze aansluitingen te maken
als u een aparte tv en luidsprekers hebt voor
de secundaire zone (
ZONE 2
). U hebt ook een
aparte versterker nodig als u geen gebruik
maakt van de
MULTI-ZONE instellingen met
gebruik van de luidsprekeraansluitingen (ZONE
2)
op bladzijde 16 voor de secundaire zone.
MULTI-ZONE luisteropties
De volgende tabel toont de signalen die naar
ZONE 2 kunnen worden uitgevoerd:
In geval van de VSX-1021
Secundaire
zone
Beschikbare ingangsfuncties
ZONE 2
DVD
,
TV/SAT
,
DVR/BDR
,
VIDEO
,
HOME MEDIA GALLERY
,
iPod/
USB
,
CD
,
CD-R/TAPE
,
TUNER
,
ADAPTER PORT
(Uitvoer van analoge audio en com-
posiet video.)
Het is niet mogelijk de audio- en video-ingangs-
signalen die binnenkomen via de
HDMI
-
ingangsaansluitingen, de digitale ingangs-
aansluitingen (
OPTICAL
en
COAXIAL
) en de
COMPONENT VIDEO
-ingangsaansluitingen
terug te brengen zodat ze kunnen worden uitge-
voerd naar ZONE 2.
In geval van de VSX-921
Secundaire
zone
Beschikbare ingangsfuncties
ZONE 2
DVD
,
TV/SAT
,
DVR/BDR
,
VIDEO 1
,
VIDEO 2
,
CD
,
CD-R/TAPE
,
TUNER
,
ADAPTER PORT
(Er kan alleen analoge audio worden
geproduceerd.)
Het is niet mogelijk de audio-ingangs-
signalen die binnenkomen via de
HDMI
-
ingangsaansluitingen of de digitale ingangs-
aansluitingen (
OPTICAL
en
COAXIAL
) terug
te brengen zodat ze kunnen worden uitgevoerd
naar ZONE 2.
MULTI-ZONE basisopstelling (ZONE
2)
1 Sluit een aparte versterker aan op de
AUDIO ZONE 2 OUT-aansluitingen van
deze receiver.
Op de versterker in de secundaire zone moet
een paar luidsprekers worden aangesloten
zoals in de volgende afbeelding.
Network Setup
in de handleiding op de CD-ROM
voor verdere informatie.
Specificaties van de LAN-aansluiting
!
LAN-aansluiting : Ethernet-aansluiting
(10BASE-T/100BASE-TX)
Opmerking
!
Raadpleeg de handleiding van de apparatuur
die u gebruikt voor uw verbinding en let erop
dat de aansluitmethode mede afhangt van uw
internetomgeving.
!
Wanneer u een breedband internetverbinding
wilt gebruiken, heeft u een overeenkomst met
een internet service provider nodig. Neem
voor meer informatie contact op met uw
plaatselijke internet service provider.
Verbinden met een draadloos
LAN
Via een draadloze LAN-verbinding is het moge-
lijk het toestel zonder bedrading aan te sluiten
op een netwerk. Gebruik de los verkrijgbare
AS-WL300 voor een dergelijke verbinding.
WAN
DC 5V
WPS
Ethernet
UNBAL
FRONT
CENTER
SURROUND
R
L
R
AM LOOP
(
CD
)
(
DVD
)
COAXIAL
PRE OUT
SPEA
TENNA
ASSIGNABL
OUT
SUBWOOFER
IN
1
IN
2
CAUTION:
SPEAKER IMPEDANCE
6 -16 .
ATTENTION:
ENCEINTE D’IMPEDANCE DE
6 -16 .
A
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
(OUTPUT 5 V 0.6 A MAX)
(10/100)
LAN
Internet
Modem
Draadloze LAN-adapter (AS-WL300)
Router
Nl
16
02
De apparatuur aansluiten
2
VSX-1021 alleen:
Sluit een beeldscherm
aan op de VIDEO ZONE 2 OUT-aansluiting
van deze receiver.
HDMI
VIDEO
CONTROL
IR
COMPONENT VIDEO
VIDEO IN
TV/SAT
IN
ZONE 2
DVR/BDR CD-R/TAPE
ZONE 2
DVR/
BDR
OUT
OUT
DVD IN
IN
IN
IN
IN
CD
L
R
L
R
IN
L
R
OUT
OUT
VIDEO
IN
DVD IN
BD IN
DVR/BDR IN
FM
75
TV/SAT VIDEO
DVD
Y
P
B
P
R
AUDIO
AN
ASSIGN
ABLE
MONITOR
OUT
MONITOR
OUT
IN
1
(DVD)
IN
1
(DVR/
BDR)
IN
2
ASSIGNABLE
1
OUT
IN
OUT
IN
R
L
AUDIO IN
VIDEO IN
Secundaire zone (
ZONE 2
)
Hoofdzone
Alleen voor de
VSX-1021
MULTI-ZONE instellingen
met gebruik van de
luidsprekeraansluitingen (ZONE 2)
U moet
ZONE 2
selecteren in Het luidspre-
kersysteem instellen in de handleiding op de
CD-ROM om deze instellingen te gebruiken.
1 Sluit een paar luidsprekers aan op de
surround-achterluidsprekeraansluitingen.
2
VSX-1021 alleen:
Sluit een beeldscherm
aan op de VIDEO ZONE 2 OUT-aansluiting
van deze receiver.
SURROUND
SURROUND BACK / ZONE 2
R
L
R
R
L
(Single)
(
CD
)
(
DVD
)
(
DVR/BDR
)
(
TV/SAT
)
COAXIAL
SPEAKERS
OPTICAL
ASSIGNABLE
ASSIGNABLE
IN
1
IN
2
IN
1
IN
2
SEE INST
SELECTABLE
SELECTABLE
VOIR LE M
FRONT HEIG
HDMI
VIDEO
CONTROL
IR
COMPONENT VI
VIDEO IN
TV/SAT
IN
ZONE 2
DVR/
BDR
OUT
OUT
IN
Y
P
B
ASSIGN
ABLE
MONITOR
OUT
MONITOR
OUT
IN
1
(DVD)
IN
1
(DVR/
BDR)
IN
2
ASSIGNABLE
1
OUT
IN
OUT
IN
VIDEO IN
R
L
Alleen voor de
VSX-1021
Secundaire zone
(
ZONE 2
)
Hoofdzone
Aansluiten op het netwerk via
de LAN-interface
Door de receiver via de LAN-aansluiting met
het netwerk te verbinden kunt u luisteren naar
internet-radiozenders. Om naar internet-radio-
zenders te kunnen luisteren, moet u vooraf een
contract afsluiten met een ISP (Internet Service
Provider).
Bij deze aansluitingen kunt u audiobestanden
afspelen die zijn opgeslagen op apparaten
in het netwerk, waaronder uw computer,
via gebruik van de HOME MEDIA GALLERY
ingangen.
UNBAL
FRONT
CENTER
R
L
AM LOOP
C
(10/100)
LAN
PRE OUT
TENNA
OUT
SUBWOOFER
CAUTION:
SPEAKER IMPEDANCE
6 -16 .
ATTENTION:
ENCEINTE D’IMPEDANCE DE
6 -16 .
A
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
(OUTPUT 5 V 0.6 A MAX)
WAN
3
2
1
LAN
Internet
Modem
Router
LAN-kabel
(los verkrijgbaar)
naar LAN-
poort
PC
Verbind de LAN-aansluiting van de receiver met
de LAN-aansluiting van de router (met of zonder
ingebouwde DHCP-serverfunctie) met behulp
van een straight LAN-kabel (CAT 5 of hoger).
Schakel de DHCP-serverfunctie van de router
in. Als de router niet is uitgerust met een inge-
bouwde DHCP-serverfunctie moet u de netwer-
kinstellingen handmatig maken. Zie
Het menu
Nl
17
02
De apparatuur aansluiten
De receiver aansluiten op het
stopcontact
Steek de stekker pas in het stopcontact als u
alle andere apparaten, waaronder de luidspre-
kers, hebt aangesloten op de receiver.
WAARSCHUWING
!
Houd het netsnoer bij de stekker vast. Trek de
stekker niet uit het stopcontact door aan het
snoer te trekken en raak het netsnoer nooit
met natte handen aan. Dit kan kortsluiting
of een elektrische schok tot gevolg hebben.
Zorg ervoor dat u dit apparaat, een meubel
of een ander voorwerp niet op het netsnoer
plaatst en dat het netsnoer niet op een andere
manier wordt afgekneld. Maak geen knopen
in het netsnoer en bind het niet samen met
andere kabels. Leid de netsnoeren zodanig dat
de kans klein is dat iemand erop gaat staan.
Een beschadigd netsnoer kan brand of een
elektrische schok veroorzaken. Controleer de
staat van het netsnoer regelmatig. Als u een
beschadiging vaststelt, neemt u contact op
met een onafhankelijke, door Pioneer erkende
onderhoudsdienst voor een nieuw netsnoer.
!
Gebruik uitsluitend het bij dit apparaat
geleverde netsnoer.
!
Gebruik het geleverde netsnoer niet voor
andere doeleinden dan hieronder beschreven.
!
Haal de stekker van dit apparaat uit het
stopcontact wanneer u het langere tijd niet
gebruikt, bijvoorbeeld wanneer u op vakantie
gaat.
1 Sluit het geleverde netsnoer aan op de
AC IN-aansluiting aan de achterkant van
de receiver.
2 Steek het andere einde in het
stopcontact.
!
Nadat de receiver op een stopcontact is
aangesloten, begint er een 2 tot 10-seconden
HDMI initialisatieproces. Tijdens dit proces
kunt u geen bedieningshandelingen
uitvoeren. De
HDMI
-indicator op het
display op het voorpaneel knippert tijdens
dit procues en u kunt de receiver pas
inschakelen zodra de indicator stopt met
knipperen. Als u de
Control
met HDMI op
OFF
zet, kunt u dit proces overslaan. Voor
verdere informatie over de
Control
met
HDMI-voorziening wordt u verwezen naar
Control met HDMI-functie
in de handleiding
op de CD-ROM.
Оглавление
- Contents
- Before you start
- Connecting your equipment
- Basic Setup
- Basic playback
- Table des matières
- Avant de commencer
- Raccordement de votre équipement
- Configuration de base
- Lecture de base
- Inhaltsverzeichnis
- Vor der Inbetriebnahme
- Anschluss der Geräte
- Grundlegende Einrichtung
- Grundlegende Wiedergabe
- Contenuto
- Prima di iniziare
- Collegamento dell’apparecchio
- Impostazioni di base
- Riproduzione di base
- Inhoud
- Voordat u begint
- De apparatuur aansluiten
- Basisinstellingen
- Basisbediening voor afspelen
- Contenido
- Antes de comenzar
- Conexión del equipo
- Configuración básica
- Reproducción básica
- Содержание
- Перед началом работы
- Подключение оборудования
- Основная настройка
- Основные операции воспроизведения
