Pioneer VSX-1021: Voordat u begint

waarmee u de MCACC-meetresultaten in een

3D-grafiek kunt laten zien.

Installeren van AVNavigator

1  Plaats de meegeleverde AVNavigator

CD-ROM in het CD-station van de

computer.

!

  Het installatiescherm verschijnt. Ga door

naar stap 2.

!

  Als het installatiescherm niet verschijnt,

dubbelklikt u op het CD-ROM pictogram en

start dan het installatieprogramma (AVNV_

XXX_xxx.exe).

2  Volg de aanwijzingen op het scherm

om te installeren.

Wanneer “Afsluiten” (Finish) wordt geselec-

teerd, is de installatie voltooid.

3  Plaats de meegeleverde AVNavigator

CD-ROM in het CD-station van de

computer.

Omgaan met de CD-ROM

Gebruiksomgeving

!

  Deze CD-ROM kan worden gebruikt onder

Microsoft

®

 Windows

®

 XP/Vista/7.

!

  Voor AVNavigator wordt soms een browser

(bladerprogramma) gebruikt. Als browser

worden ondersteund Microsoft Internet

Explorer 6, 7 en 8. Bij andere browsers is het

mogelijk dat sommige functies beperkt zijn, of

niet correct kunnen worden weergegeven.

Voorzorgen voor het gebruik

!

  Deze CD-ROM is bedoeld voor gebruik met

een pc. Deze schijf kan niet worden gebruikt

met een DVD-speler of CD-speler voor muziek.

Als er wordt geprobeerd deze CD-ROM af te

spelen met een DVD-speler of muziek CD-

speler, kunnen de luidsprekers beschadigd

raken of kan uw gehoor zelfs beschadigd

raken vanwege het hoge volume.

Licentie

!

  U dient akkoord te gaan met de “Voorwaarden

voor gebruik” hieronder voor u deze CD-ROM

gaat gebruiken. Gebruik de CD-ROM niet als

u niet akkoord wilt gaan met de voorwaarden

voor gebruik ervan.

Voorwaarden voor gebruik

!

  De auteursrechten op de gegevens op

deze CD-ROM behoren toe aan PIONEER

CORPORATION. Overdracht, duplicatie,

uitzending, openbare overdracht, vertaling,

verkoop, uitleen of andere dergelijke

handelingen die verder gaan dan wat

gemeenlijk kan worden verstaan onder

“persoonlijk gebruik” of “citeren” zoals

gedefinieerd in de op het auteursrecht

betrekking hebbende regelgeving zonder

toestemming kan onderwerp vormen van

gerechtelijke actie. Toestemming tot gebruik

van deze CD-ROM wordt onder licentie

verleend door PIONEER CORPORATION.

Algemene verklaring van afstand

!

  PIONEER CORPORATION geeft geen garantie

betreffende de werking van deze CD-ROM

op persoonlijke computers met één van de

genoemde besturingssystemen. Daarbij

aanvaardt PIONEER CORPORATION geen

aansprakelijkheid voor enige schade als

gevolg van gebruik van deze CD-ROM en is

niet verantwoordelijk voor enige compensatie.

De namen van bedrijven, producten en

andere dingen die hierin beschreven

worden zijn gedeponeerde handelsmerken

of handelsmerken van hun respectievelijke

eigenaren.

Gebruiken van AVNavigator

1  Klik op [AVNavigator] op uw

bureaublad om AVNavigator op te starten.

AVNavigator wordt opgestart de

Wiring Navi

zal worden geopend. Het taalkeuzescherm

verschijnt. Volg de aanwijzingen op het scherm

Nl

4

01

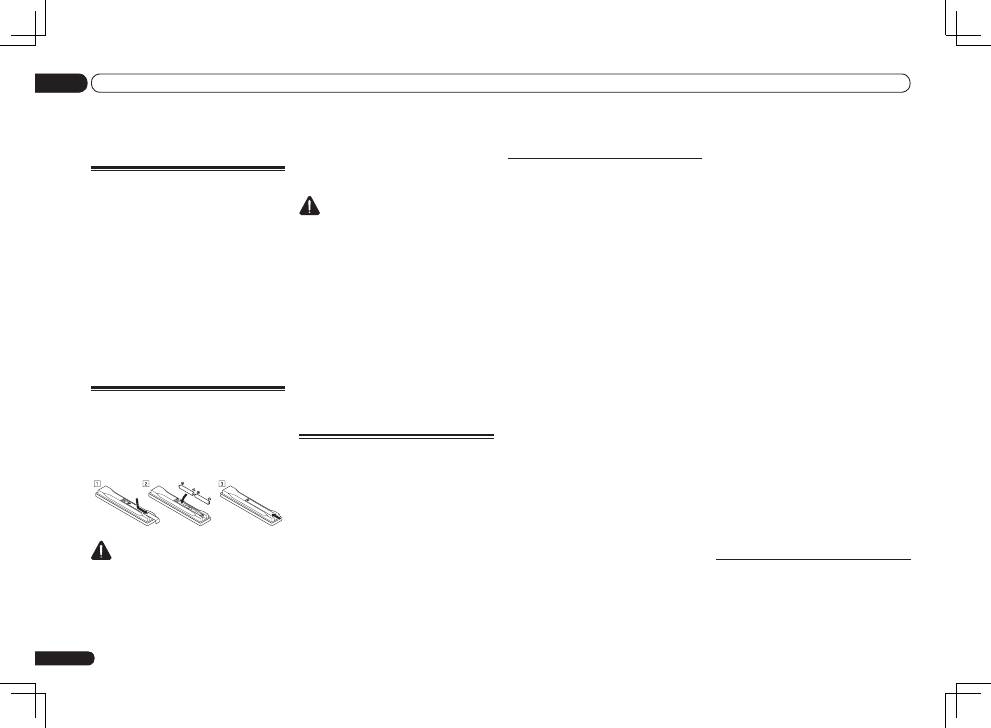

Voordat u begint

Voordat u begint

De inhoud van de verpakking

controleren

Controleer of u de volgende bijgeleverde toebe-

horen hebt ontvangen:

!

  Instelmicrofoon (kabel: 5 m)

!

  Afstandsbediening

!

  AAA-formaat IEC R03-drogecelbatterijen

(voor het controleren van de werking van het

systeem) x2

!

  AM-raamantenne

!

  FM-draadantenne

!

  iPod-kabel

!

  Netsnoer

!

  Garantiekaart

!

  CD-ROM (AVNavigator)

!

  Deze snelstartgids

De batterijen plaatsen

Met de batterijen die bij het apparaat worden

geleverd, kunt u controleren of alles juist werkt;

het is mogelijk dat deze batterijen geen lange

levensduur hebben. Wij raden u aan alkalibatte-

rijen met een lange levensduur te gebruiken.

 WAARSCHUWING

!

  Batterijen mogen niet in direct zonlicht of

op een erg warme plaats, zoals in de buurt

van een verwarming of in een auto die in de

zon staat, gebruikt of opgeborgen worden.

Dit kan resulteren in lekkage, oververhitting,

explosie of in brand vliegen van de batterijen.

Bovendien kan de levensduur van de batterijen

afnemen.

 WAARSCHUWING

Verkeerd gebruik van de batterijen kan lekkage

of het barsten van de batterijen tot gevolg heb-

ben. Neem de volgende voorzorgsmaatregelen

in acht:

!

  Gebruik nooit oude en nieuwe batterijen door

elkaar.

!

  Plaats de batterijen zodanig dat de plus- en

minpolen overeenkomen met de merktekens

in het batterijvak.

!

  Batterijen met dezelfde vorm kunnen een

verschillende spanning hebben. Gebruik

verschillende soorten batterijen niet samen.

!

  Bij het wegruimen van gebruikte batterijen

gelieve men rekening te houden met de

in eigen land of streek van toepassing

zijnde milieuwetten en andere openbare

reglementeringen.

Over het gebruiken van

AVNavigator (meegeleverd op

CD-ROM)

De meegeleverde AVNavigator CD-ROM bevat

Wiring Navi

 waarmee u de aansluitingen en

begininstellingen van de receiver via gemakke-

lijke dialogen kunt verrichten. U kunt gemakke-

lijk zeer precieze begininstellingen maken door

de instructies op het scherm te volgen voor de

aansluitingen en instellingen.

Er zijn ook andere mogelijkheden die een

gemakkelijk gebruik van allerlei functies

mogelijk maken, waaronder een Interactieve

Handleiding voor de receiver, updaten van aller-

lei typen software en een MCACC-applicatie

Nl

5

01

Voordat u begint

om de aansluitingen en automatische instel-

lingen te maken.

Wiring Navi

 start alleen automatisch op wan-

neer AVNavigator voor de eerste keer wordt

opgestart.

2  Selecteer en gebruik de gewenste

functie.

AVNavigator beschikt over de volgende

functies:

!

Wiring Navi

 – Leidt u met dialoogvensters

door het maken van de aansluitingen en de

begininstellingen. Op deze manier kunt u

gemakkelijk zeer precieze begininstellingen

maken.

!

Interactive Manual

 – Toont automatisch

pagina’s met uitleg over de functies die op de

receiver worden gebruikt. U kunt de receiver

ook vanuit de Interactieve Handleiding

bedienen.

!

Glossary

 – Toont de woordenlijst.

!

MCACC Appli

 – Toont een grafische

afbeelding van de Advanced MCACC

meetresultaten op de computer.

  Er zijn speciale bedieningsaanwijzingen

voor de MCACC-applicatie. Deze instructies

zijn te vinden in de menu’s van AVNavigator

Interactive Manual

. Raadpleeg deze

wanneer u de MCACC-applicatie gebruikt.

!

Software Update

 – Maakt het mogelijk

verschillende typen software bij te laten

werken.

!

Settings

 – Gebruikt om diverse AVNavigator-

instellingen te maken.

!

Detection

 – Gebruikt voor het detecteren van

de receiver.

 Opmerking

Om de AVNavigator van een ander model te

kunnen gebruiken, moet u eerst de AVNavigator

voor deze receiver verwijderen en daarna de

AVNavigator voor het andere model installeren.

AVNavigator verwijderen

U kunt de volgende methode gebruiken om

AVNavigator te verwijderen van uw pc.

%

  Verwijderen via het

configuratiescherm van de pc.

Klik in het Startmenu op “Program”

d

 “PIONEER CORPORATION”

d

“AVNavigator(VSX-1021 of VSX-921)”

d

“Uninstall”.

Nl

6

01

Voordat u begint

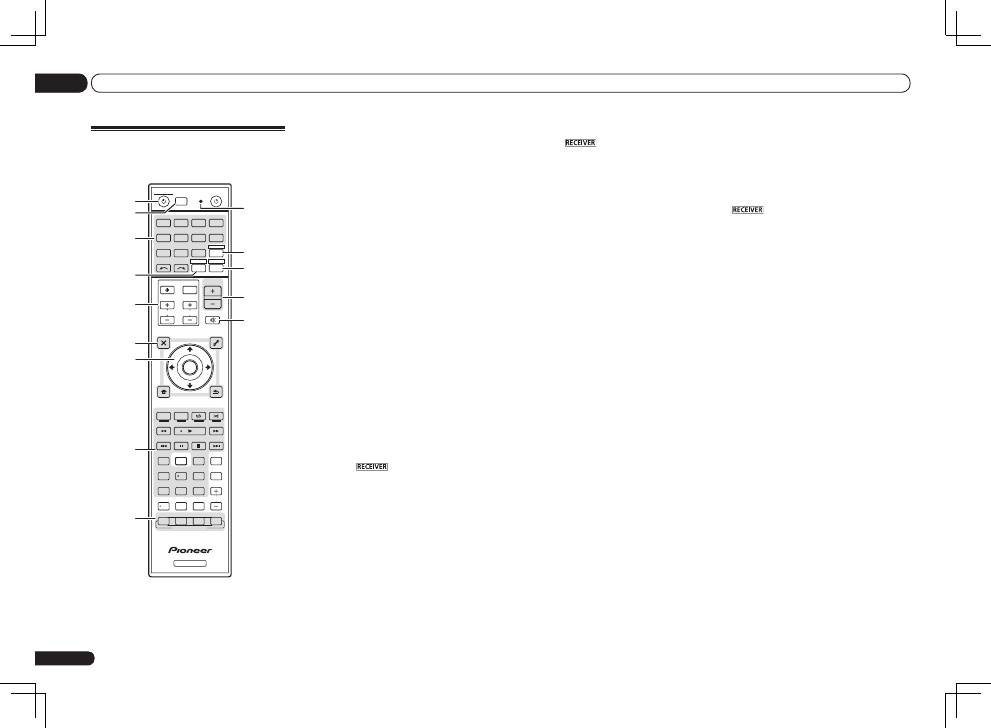

Afstandsbediening

In dit hoofdstuk wordt het gebruik van de

afstandsbediening van de receiver beschreven.

RECEIVER

D.ACCESS

CH  LEVEL A.ATT

LISTENING MODE

DIMMER

SIGNAL SEL MCACC SLEEP

TV / DTV

MPX

PQLS

PHASE  CTRL

STATUS

PGM

iPod CTRL

HOME

MENU

TUNE

TUNE TOOLS

LIST

CH

TV  CONTROL

INPUT

INPUT  SELECT

iPod

USB

SAT

TUNER

VIDEO

TV CTRL

ZONE 2

ADPT

CD

TV

RCU SETUP

SOURCE

RECEIVER MULTI

OPERATION

BDR

BD

DVD

DVR

HMG

HDMI

RECEIVER

MUTE

MASTER

VOLUME

VOL

PRESET

TOP MENU

BAND

GUIDE

T.EDIT

VIDEO

PARAMETER

AUDIO

PARAMETER

ENTER

PRESET

RETURN

PTY

SEARCH

MENU

AUTO / ALC /

DIRECT

STEREO STANDARD ADV SURR

AUDIO

INFO

CLASS

ENTER

DISP

HDD

DVD

5

4

6

8

0

7

9

1

3

 / CLR

CH

22

S.RETRIEVER

2

1

2,3

4

5

9

10

6

7

8

11

13

12

14

15

De afstandsbediening heeft een handige kleurco-

dering overeenkomstig de componentbediening,

waarbij het volgende systeem wordt gebruikt:

!

Wit

 – Bediening van de receiver, bediening

van de TV

!

Blauw

 – Andere bedieningsknoppen (Zie

de handleiding op de CD-ROM voor verdere

informatie.)

1

u

 RECEIVER

Hiermee zet u de receiver aan of stand-by.

2  MULTI OPERATION

Gebruik deze knop voor het uitvoeren van een

geprogrammeerde bedieningsreeks.

3  RCU SETUP

Gebruik deze knop om de vooraf ingestelde

code in te voeren bij het maken van de afstands-

bedieningsinstellingen en voor het instellen van

de afstandsbedieningsmodus.

4  Ingangsfunctie-knoppen

Druk hierop om de bediening van andere appa-

raten te selecteren.

Gebruik

INPUT SELECT

c

/

d

 om de ingangs-

functie te selecteren (bladzijde 21).

5  ZONE 2

Hiermee kan de bediening worden omgescha-

keld voor

ZONE 2

.

6  TV CONTROL toetsen

Deze knoppen zijn gereserveerd voor de

bediening van de TV die is toegewezen aan de

TV CTRL

 knop.

7  Knoppen voor de receiverinstellingen

Druk eerst op

 om deze functie te

gebruiken:

!

AUDIO PARAMETER

 – Hiermee krijgt u

toegang tot de audio-opties.

!

VIDEO PARAMETER

 – Hiermee krijgt u

toegang tot de video-opties.

!

HOME MENU

 – Hiermee krijgt u toegang tot

het Home Menu.

!

RETURN

 – Druk hierop om te bevestigen en

om het huidige menuscherm te sluiten.

8

i

/

j

/

k

/

l

/ENTER

Gebruik de pijltoetsen wanneer u het surround-

geluidssysteem en de audio- of video-opties

instelt.

9  Knoppen voor de receiverbediening

Druk eerst op

 om deze functie te

gebruiken:

!

PHASE CTRL

 – Druk op deze knop om

fasecontrole aan of uit te zetten.

!

STATUS

 – Druk hierop om de geselecteerde

receiverinstellingen te controleren.

!

PQLS

 – Druk hierop om de PQLS-instelling te

selecteren.

!

S.RETRIEVER

 – Druk hierop om

gecomprimeerde geluidsbronnen weer terug

te brengen op CD-kwaliteit.

!

SIGNAL SEL

 – Hiermee selecteert u een

ingangssignaal.

!

MCACC

 – Druk op deze knop om te

schakelen tussen voorgedefinieerde

MCACC-instellingen.

!

SLEEP

 – Hiermee zet u de receiver in de

slaapstand en stelt u de tijd in voordat de

receiver overschakelt naar slaapstand.

!

CH LEVEL

 – Druk verschillende malen op

deze knop om een kanaal te kiezen en pas

vervolgens het niveau aan met

k

/

l

.

!

A.ATT

 – Verzwakt (verlaagt) het niveau van

een analoog ingangssignaal om vervorming

te voorkomen.

!

DIMMER

 – Hiermee verlaagt of verhoogt u

de helderheid van het display.

10  LISTENING MODE bedieningsorganen

!

AUTO/ALC/DIRECT

 – Hiermee schakelt u

tussen de functies Automatische surround,

Automatische niveauregeling en Directe

stroom.

!

STEREO

 – Druk hierop om de stereo-

weergavefunctie te selecteren.

!

STANDARD

 – Druk hierop voor

standaarddecodering en voor het

omschakelen van diverse instellingen (

2

Pro Logic, Neo:6, enz.) (bladzijde 21).

!

ADV SURR

 – Hiermee schakelt u tussen de

verschillende surroundfuncties (bladzijde

21).

11  Afstandsbediening-LED

Dit lampje brandt wanneer er een opdracht

vanaf de afstandsbediening wordt gestuurd.

12  TV CTRL

Stel de vooraf ingestelde code van de fabrikant

van uw TV in voor de bediening van de TV.

13

Hiermee stelt u de afstandsbediening in voor

bediening van de receiver (deze knop wordt

gebruikt om de witte opdrachten te selecteren).

Gebruik deze knop voor het omschakelen voor

bediening in de hoofdzone.

Gebruik deze knop ook om het surround-geluid

in te stellen.

14  MASTER VOLUME +/–

Hiermee stelt u het luistervolume in.

15  MUTE

Hiermee dempt u het geluid of herstelt u het

oorspronkelijke geluidsniveau nadat het geluid

is gedempt (door het regelen van het volume

wordt het geluidsniveau eveneens hersteld).
