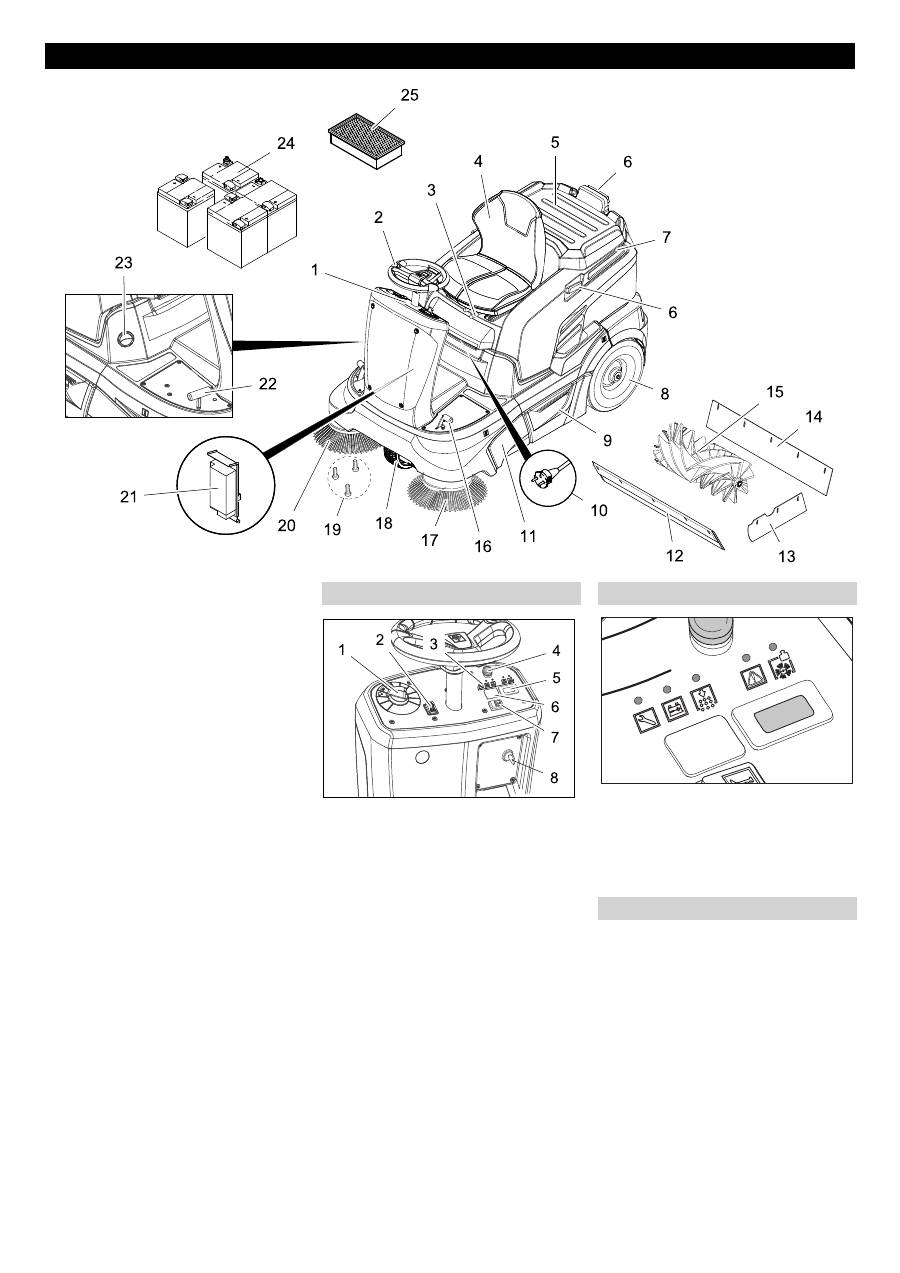

Karcher Balayeuse KM 90-60 R Bp Pack Adv: Teenindus- ja funktsioonielemendid

-

3

1 Juhtpaneel

2 Rool

3 Istme reguleerimishoob

4 Iste (istme kontaktlülitiga)

5 Panipaik

6 Siin Homebase'i kinnitamiseks

7 Seadme kate

8 Tagaratas

9 Prahimahuti (mõlemapoolne)

10 Laaduri võrgupistik

(KM 90/60 R Bp Pack)

11 Juurdepääs pühkimisvaltsile

12 Eesmine tihendliist

13 Külgmine tihendliist

14 Tagumine tihendliist

15 Pühkimisvalts

16 Jämeda mustuse klapi tõstmise/lange-

tamise pedaal

17 Vasakpoolne küllgmine hari (lisavarus-

tus)

18 Esiratas

19 Külgmise harja kinnitus

20 Parempoolne külgmine hari

21 Laadur

(KM 90/60 R Bp Pack: juba paigalda-

tud)

(KM 90/60 R Bp: ei sisaldu tarnekomp-

lektis)

22 Gaasipedaal

23 Märg-/kuiv klapp

24 Akud

(KM 90/60 R Bp Pack: juba paigaldatud)

(KM 90/60 R Bp: ei sisaldu tarnekomp-

lektis)

25 Tolmufilter (lamevoltfilter)

1 Programmilüliti

2 Sõidusuuna lüliti (edasi/tagasi)

3 Märgutuled

4 Avariilüliti

5 Töötundide loendur

6 Vaba *

* ette valmistatud vilkuri lüliti jaoks (va-

likuline)

7 Helisignaal

8 Võtmega lüliti

A Teenindus (kollane)

B Aku laadimisseisund (punane/kollane/

roheline)

C Filtripuhastuse ülekoormus (punane)

D Veomootori ülekoormus (punane)

E Pühkimisvaltsi ülekoormus (punane)

Seade on varustatud automaatse seisupi-

duriga, mis on integreeritud esiratta ajamis-

se.

Seisupidur hakkab mõjuma kohe, kui sea-

de peatub.

Teenindus- ja funktsioonielemendid

Juhtpaneel

Märgutuled

Seisupidur

A

B

C

D

E

319 ET
