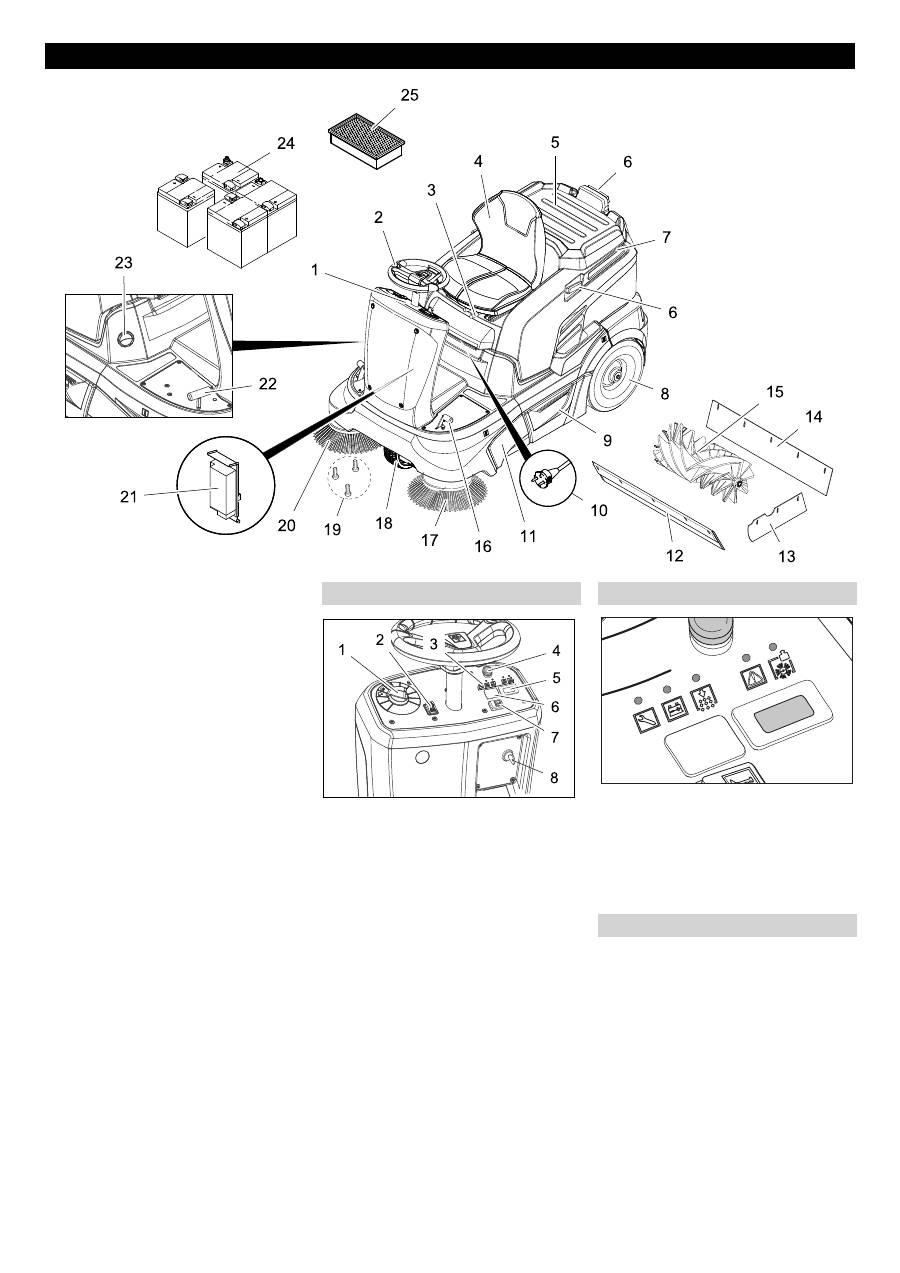

Karcher Balayeuse KM 90-60 R Bp Pack Adv: Ohjaus- ja käyttölaitteet

-

3

1 Ohjauspaneeli

2 Ohjauspyörä

3 Istuimen säätövipu

4 Istuin (istuinkontaktikytkimellä)

5 Säilytystaso

6 Homebasen kannatinkisko

7 Pölysuoja

8 Takapyörä

9 Roskasäiliö (molemmilla puolilla)

10 Latauslaitteen verkkopistoke

(KM 90/60 R Bp Pack)

11 Pääsy lakaisutelaan

12 Etumainen tiivistyslista

13 Sivutiivistyslista

14 Takimmainen tiivistyslista

15 Lakaisutela

16 Poljin karkealikaläpän nosto/lasku

17 Vasen sivuharja (lisävaruste)

18 Etupyörä

19 Sivuharjan kiinnitys

20 Oikea sivuharja

21 Latauslaite

(KM 90/60 R Bp Pack: valmiiksi asen-

nettuna)

(KM 90/60 R Bp: ei sisälly toimitukseen)

22 Ajopoljin

23 Märkä-/kuivaläppä

24 Akut

(KM 90/60 R Bp Pack: valmiiksi asen-

nettuna)

(KM 90/60 R Bp: ei sisälly toimitukseen)

25 Pölynsuodatin (poimusuodatin)

1 Ohjelmakytkin

2 Ajosuuntakytkin (eteen-/taaksepäin)

3 Merkkivalot

4 Hätä-seis -painike

5 Käyttötuntilaskin

6 Ei toimintoa *

* varattu pyörivän merkkivalon (valin-

nainen) kytkimelle)

7 Äänitorvi

8 Avainkytkin

A Huolto (keltainen)

B Akunlataustila (punainen/keltainen/vih-

reä)

C Suodattimenpuhdistimen ylikuormitus

(punainen)

D Ajomoottorin ylikuormitus (punainen)

E Lakaisutelan ylikuormitus (punainen)

Laite on varustettu automaattisella seison-

tajarrulla, joka on integroitu etupyöräkäyt-

töön.

Seisontajarru kytkeytyy päälle heti laitteen

pysähtyessä.

Ohjaus- ja käyttölaitteet

Ohjauspaneeli

Merkkivalot

Seisontajarru

A

B

C

D

E

139 FI
