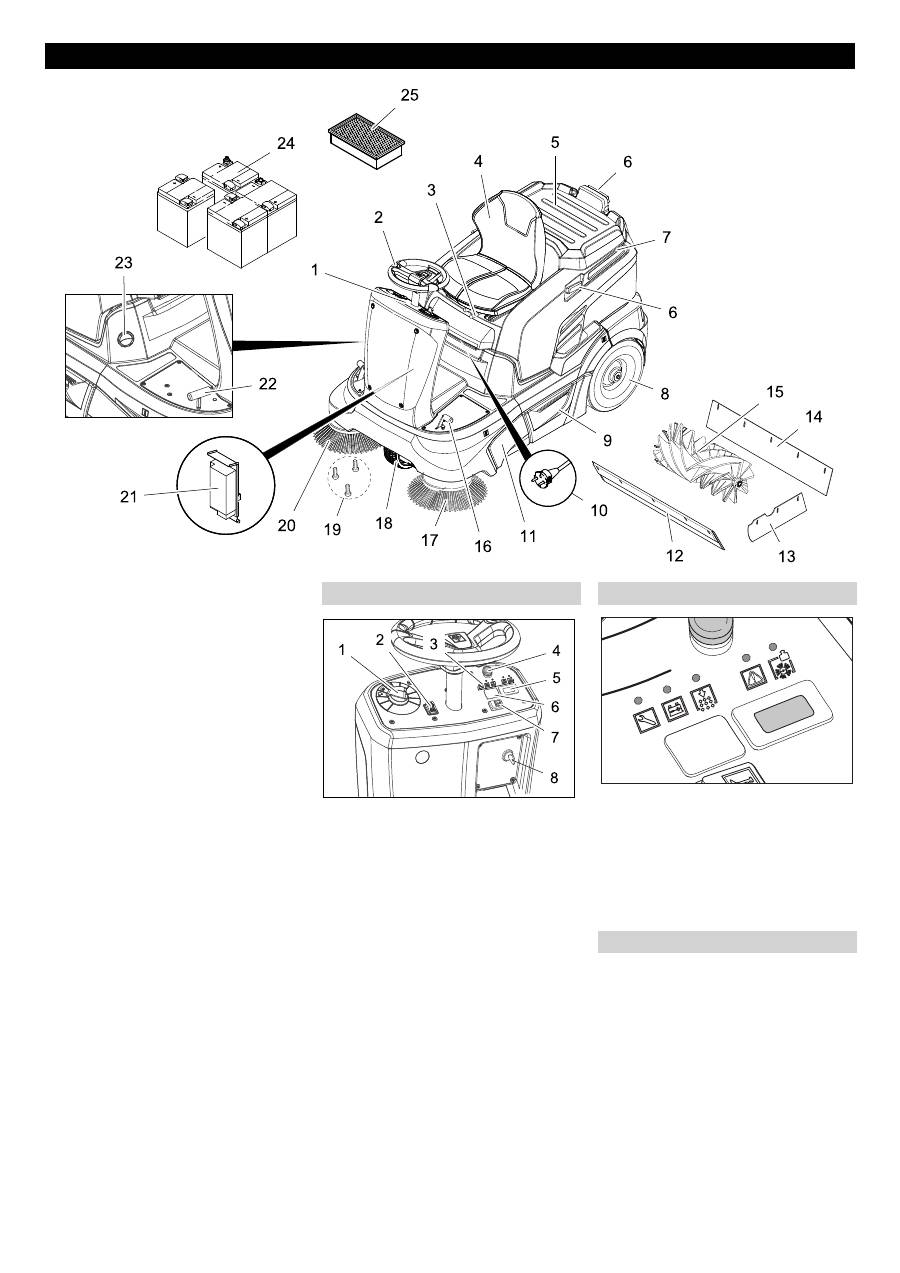

Karcher Balayeuse KM 90-60 R Bp Pack Adv: Eléments de commande et de fonction

-

3

1 Zone de commande

2 Volant

3 Levier de réglage du siège

4 Siège (avec contacteur de siège)

5 Surface d'appui

6 Rail de maintien pour la base fixe

7 Capot

8 Roue arrière

9 Bac à poussières (des deux côtés)

10 Fiche secteur du chargeur

(KM 90/60 R Bp Pack)

11 Accès à la brosse-rouleau

12 Baguette d'étanchéité avant

13 Bague d'étanchéité arrière

14 Baguette d'étanchéité arrière

15 Brosse rotative

16 Pédale d'actionnement de la trappe à

gros déchets (lever/abaisser)

17 Balai latéral gauche (en option)

18 Roue avant

19 Fixation du balai latéral

20 Balai latéral droit

21 Chargeur

(KM 90/60 R Bp Pack : déjà monté)

(KM 90/60 R Bp : non compris dans

l'étendue de livraison)

22 Pédale de marche

23 Clapet sol sec/sol humide

24 Batteries

(KM 90/60 R Bp Pack : déjà monté)

(KM 90/60 R Bp : non compris dans

l'étendue de livraison)

25 Filtre à poussières (filtre plat plissé)

1 Commutateur de programmes

2 Commutateur de sens de marche

(avant/arrière)

3 Témoins de contrôle

4 Touche d'arrêt d’urgence

5 Compteur d'heures de service

6 Non occupé *

* préparé pour l'interrupteur du gyro-

phare (option)

7 Avertisseur sonore

8 Interrupteur à clé

A Service (jaune)

B Etat de charge de la batterie (rouge,

jaune, vert)

C Surcharge du nettoyage du filtre

(rouge)

D Surcharge du nettoyage du moteur de

déplacement (rouge)

E Surcharge de la brosse rotative (rouge)

L'appareil est équipé d'un frein à main au-

tomatique qui est intégré dans l'entraîne-

ment de la roue avant.

Le frein à main est activé dès que l'appareil

passe à l'arrêt.

Eléments de commande et de fonction

Zone de commande

Témoins de contrôle

Frein d'immobilisation

A

B

C

D

E
