Pioneer PLASMA DISPLAY: Benaming van de onderdelen en hun functie

Nederlands

Benaming van de onderdelen en hun functie

5

Du

q

Netschakelaar (

 )

Voor het  in- en uitschakelen van de netspanning.

w

Sensor van de afstandsbediening

Ontvangt de signalen van de afstandsbediening.

e

STANDBY/ON-indicator

Wanneer de netspanning is ingeschakeld

…. Licht groen op.

Wanneer het plasmascherm stand-by staat

…. Licht rood op.

r

INPUT/EXIT

Selecteert de ingang.

De beschikbare ingangen zijn afhankelijk van de

instelling van “BNC INPUT”,  “D-SUB INPUT”,

“RGB SELECT” en “DVI SET-UP”. Fungeert als

EXIT-toets om een menu te verlaten wanneer het on-

screen display (OSD) ingeschakeld is.

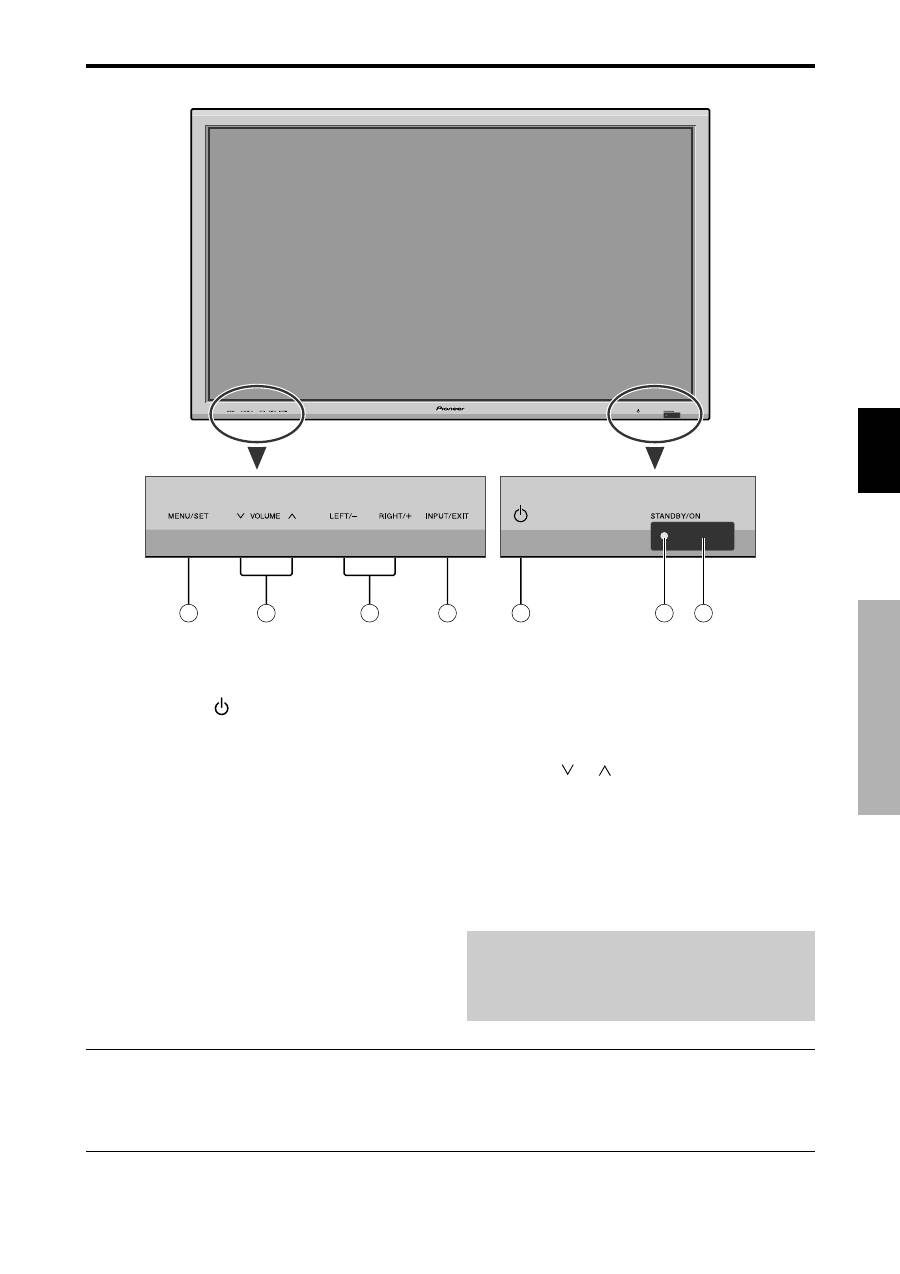

Vooraanzicht

4

5

6

7

1

3

2

t

LEFT/– en RIGHT/+

Fungeren als cursortoetsen (

/

) in het on-screen

display (OSD).

y

VOLUME

 en

Voor het instellen van het volume. Fungeren als

cursortoetsen (

▲

 en

▼

) in het on-screen  display

(OSD).

u

MENU/SET

Activeert het on-screen display (OSD) en geeft het

hoofdmenu weer.

WAARSCHUWING

De netschakelaar zorgt er niet voor dat het

plasmascherm volledig van de voeding van het

elektriciteitsnet wordt losgekoppeld.

Benaming van de onderdelen en hun functie

Opmerking:

 Het is met dit plasmascherm mogelijk om beelden weer te geven met  Europese dvd-spelers met een

SCART-uitgangssignaal, dat RGB met composite sync is.

Een speciale SCART-kabel is verkrijgbaar bij uw dealer waarmee u het RGB met composite sync-signaal kunt gebruiken.

Neem voor meer informatie of de levering van speciale kabels contact op met uw dealer.

Raadpleeg blz. 17 voor details over de selectie van de juiste modus met behulp van het on-screen display.

Nederlands

Benaming van de onderdelen en hun functie

6

Du

A

AC IN

Sluit het meegeleverde netsnoer op deze aansluiting aan.

B

EXT SPEAKER L en R

Sluit luidsprekers (los verkrijgbaar) op deze

aansluitingen aan. Let op de polariteit. Sluit het

(positieve) luidsprekersnoer aan op de

 EXT

SPEAKER-aansluiting en het

 (negatieve)

luidsprekersnoer op de

 EXT SPEAKER

aansluiting. Dit geldt zowel voor het rechter (RIGHT)

als voor het linker (LEFT) kanaal. Raadpleeg ook de

gebruiksaanwijzing van de luidsprekers.

C

VIDEO1, 2, 3 (BNC, RCA, S-Video)

Sluit op deze aansluitingen videorecorders, dvd-

spelers, videocamera’s, e.d. aan. VIDEO1 kan als

ingang én als uitgang worden gebruikt (zie blz. 24).

D

AUDIO1, AUDIO2, AUDIO3

Dit zijn audio-ingangsaansluitingen. De ingang is

selecteerbaar. Via het menuscherm SOUND kan een

videobeeld aan deze ingangsaansluitingen worden

toegekend.

E

COMPONENT1

U kunt op deze aansluitingen dvd-spelers, HD- of

laserdisc-spelers, e.d. aansluiten.

F

PC2/COMPONENT2

PC2:

U kunt op deze aansluitingen een analoog

RGB en het synchronisatiesignaal

aansluiten.

COMPONENT2: U kunt op deze aansluitingen dvd-

spelers, HD- of laserdisc-spelers, e.d.

aansluiten.

Deze ingang kan worden aangepast voor

gebruik met een RGB of een component

ingangssignaal (zie blz. 17).

G

PC1 (15-pins mini D-sub)

Sluit een analoog RGB-signaal van een pc, e.d., op

deze aansluiting aan.  Deze aansluiting kan als ingang

én als uitgang worden gebruikt (zie blz. 24).

H

PC3 (24-pins DVI)

Sluit op deze aansluiting een digitaal signaal (TDMS)

van een bron met een DVI-uitgang aan.

I

RS-232C

Sluit op deze aansluiting nooit een component aan

zonder dat u eerst uw Pioneer installatiemonteur

hebt geraadpleegd.

Deze aansluiting wordt gebruikt bij het maken van de

setup-instellingen voor het plasmascherm.

J

REMOTE IN

Verbind deze aansluiting met behulp van een

afstandsbedieningskabel* met de afstandsbediening

om het plasmascherm met bedrade afstandsbediening

te bedienen.

K

REMOTE OUT

Verbind deze aansluiting met behulp van een

afstandsbedieningskabel* met de REMOTE IN-

aansluiting van een ander plasmascherm om de in serie

aangesloten plasmaschermen met bedrade

afstandsbediening te bedienen.

Informatie

• Gebruik de COMPONENT1 of PC2/COMPONENT2-

aansluitingen voor Y/Cb/Cr-signalen.

• Voor SCART heeft dit plasmascherm drie

aansluitmogelijkheden:

·

SCART1:

 Sluit RGB en composite sync aan op de

PC2/COMPONENT2-aansluitingen (R, G, B en

HD-stekker).

·

SCART2:

 Sluit RGB aan op de COMPONENT2-

aansluitingen en sluit composite sync aan op de

VIDEO1-aansluiting.

·

SCART3:

 Sluit RGB en compositie sync aan op de

PC1-aansluiting.

* De kabel met 1/8 stereo ministekker is los verkrijgbaar.

Achteraanzicht/aansluitpaneel

Nederlands

Benaming van de onderdelen en hun functie

7

Du

q

POWER ON/STANDBY

Voor het inschakelen of stand-by zetten van het

plasmascherm. (Dit werkt niet wanneer de STANDBY/

ON-indicator van het plasmascherm niet brandt.)

w

RGB/PC

Druk op deze toets om RGB/PC als ingangsbron te

kiezen. RGB/PC kan ook worden gekozen met behulp

van de INPUT/EXIT-toets van het plasmascherm.

e

COMPONENT

Druk op deze toets om COMPONENT als ingangsbron

te kiezen. COMPONENT kan ook worden gekozen met

behulp van de INPUT/EXIT-toets van het

plasmascherm.

r

VIDEO

Druk op deze toets om VIDEO als ingangsbron te

kiezen.

VIDEO kan ook worden gekozen met behulp van de

INPUT/EXIT-toets van het plasmascherm.

t

MENU/SET

Druk op deze toets om het on-screen display op de

scherm weer te geven. Wanneer het hoofdmenu wordt

weergegeven, kan met deze toets een submenu worden

geopend.

y

Cursortoetsen (

▲

 /

▼

 /

/

)

Gebruik deze toetsen om menu-items of instellingen

te selecteren en om instellingen te wijzigen.

u

EXIT

Druk op deze toets wanneer het hoofdmenu wordt

weergegeven om het on-screen display te sluiten. Druk

op deze toets wanneer een submenu wordt

weergegeven om terug te keren naar een bovenliggend

menu.

i

POINT ZOOM

Druk op deze toets om de aanwijzer weer te geven.

o

ZOOM (+ /–)

Voor het vergroten of verkleinen van het beeld.

!0

VOLUME (+ /–)

Voor het instellen van het volume.

!1

MUTING

Voor het dempen van het geluid.

!2

SCREEN SIZE

De beeldverhouding wordt automatisch ingesteld op

basis van het gedetecteerde ingangssignaal. De

SCREEN SIZE-toets is niet bij elke signaal

geactiveerd.

!3

DISPLAY

Voor weergave op het scherm van de instellingen van

de ingangsbron.

!4

OFF TIMER

Activeert de schakelklok voor het uitschakelen van het

plasmascherm.

!5

AUTO SET UP

Druk op deze toets voor automatische instelling van

fase, pixelklok, beeldpositie en contrast, of om het

beeldformaat automatisch in te stellen op de ZOOM-

stand met volledige weergave van ondertitels wanneer

er boven- en onderaan het scherm zwarte balken

verschijnen.

!6

ID NO. SET

Voor het instellen van het identificatienummer van de

afstandsbediening. De afstandsbediening kan dan

alleen worden gebruikt met een plasmascherm dat

hetzelfde identificatienummer heeft. Wanneer er

meerdere plasmaschermen tegelijkertijd worden

gebruikt, kunnen ze onafhankelijk van elkaar worden

bediend.

!7

CLEAR

Voor het wissen van het identificatienummer dat met

behulp van de ID NO. SET-toets is ingesteld.

!8

Zender van de afstandsbediening

Verstuurt de afstandsbedieningssignalen.

!9

Afstandsbedieningsaansluiting

Steek de stekker van de afstandsbedieningskabel (de

kabel met 1/8 stereo ministekker) in deze aansluiting

wanneer u de afstandsbediening als een bedrade

afstandsbediening wilt gebruiken.

Afstandsbediening

→

VIDEO1

→

VIDEO2

→

VIDEO3
