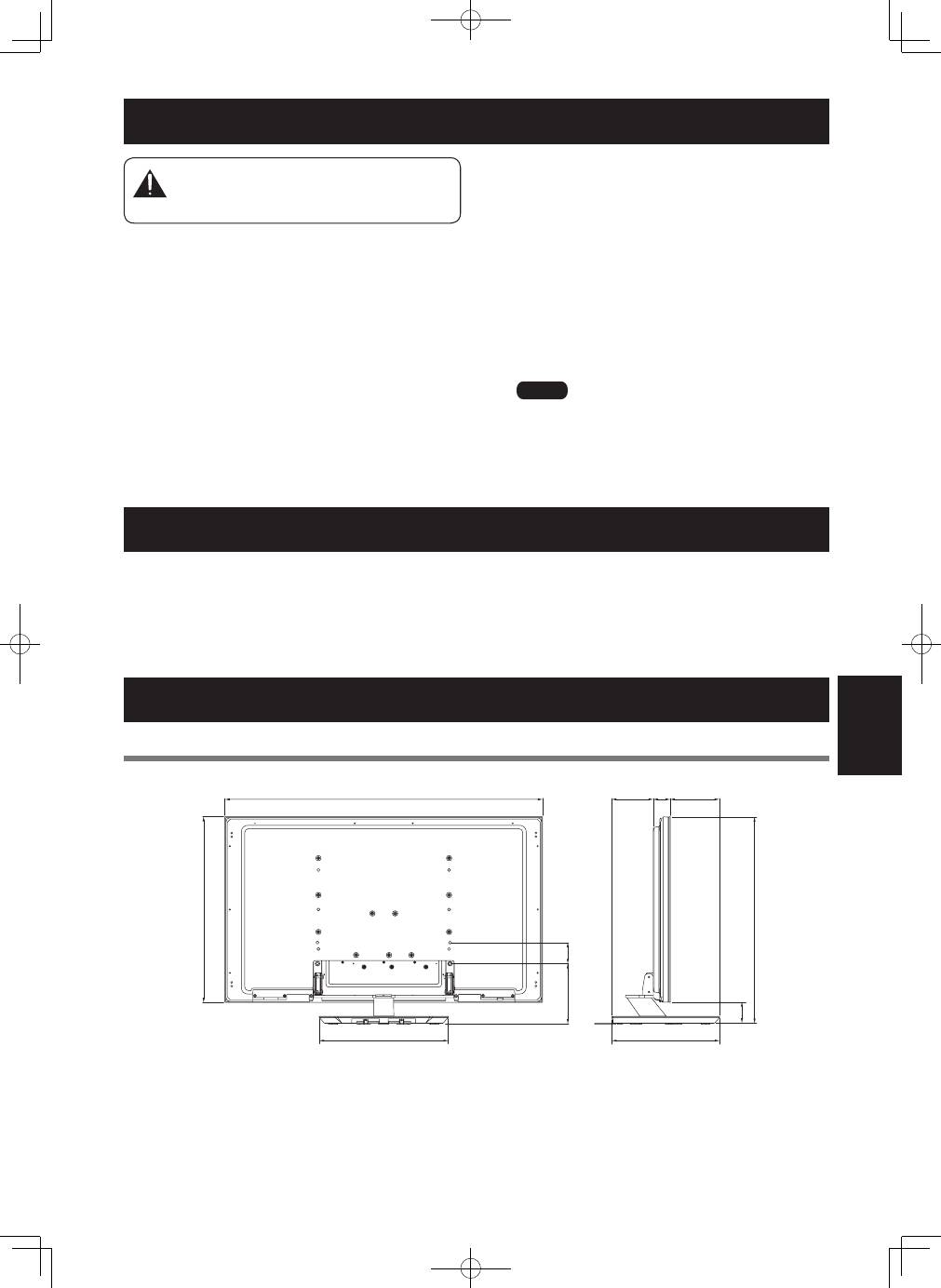

Schema van afmetingen

Model met display van 50 inch (PRO-101FD/KRP-500A/KRP-500M) (Zonder luidsprekers)

Eenheid: mm

159

187

225

80

64

1233

723

410

490

81

804

De Pioneer Display en Televisie loskoppelen van de staander

 Wanneer de Pioneer Display en Televisie van de

staander wordt verwijderd, neem dan de hierna

omschreven procedure in acht ter voorkoming van

ongevallen.

1

Schakel het apparaat uit en verwijder het

netsnoer van de netspanning en de kabels van

de connectoren.

2

Verwijder de strips ter voorkoming van

omvallen en de snoeren.

3

  Controleer eerst of de ankerbout voor de

helling voor- en achterwaarts stevig vastzit.

4

  Maak eerst ruimte vrij op een vlakke vloer etc.

waarop de Pioneer Display en Televisie vlak

kan worden neergelegd; leg vervolgens een

doek op het oppervlak zodat de display niet

bekrast of anderszins beschadigd raakt.

5

  Verwijder de luidsprekers.

6

  Verwijder de montageschroeven (4 schroeven)

zoals aangegeven in stap 3 en 4 onder

“Bevestiging van de Pioneer Display en

Televisie” (blz. 45).

7

  Houd de Pioneer Display en Televisie vast bij

de handvaten en aan de bovenzijde en til hem

verticaal op.

8

  Plaats de Pioneer Display en Televisie langzaam

op het doek dat in stap 4 werd neergelegd,

met het scherm naar beneden.

iÌʜ«

Wanneer de Pioneer Display en Televisie weer aan de

staander wordt bevestigd dient u ervoor te zorgen dat de

linker- en rechtersteunkolommen op dezelfde hoek zijn

ingesteld.

Technische gegevens

Externe afmetingen

533 mm (B) × 339,4 mm (H) × 410 mm (D)

Gewicht

10,7 kg

•  Bovenstaande gegevens en uiterlijk kunnen zonder nadere aankondiging ter verbetering van het product worden gewijzigd.
