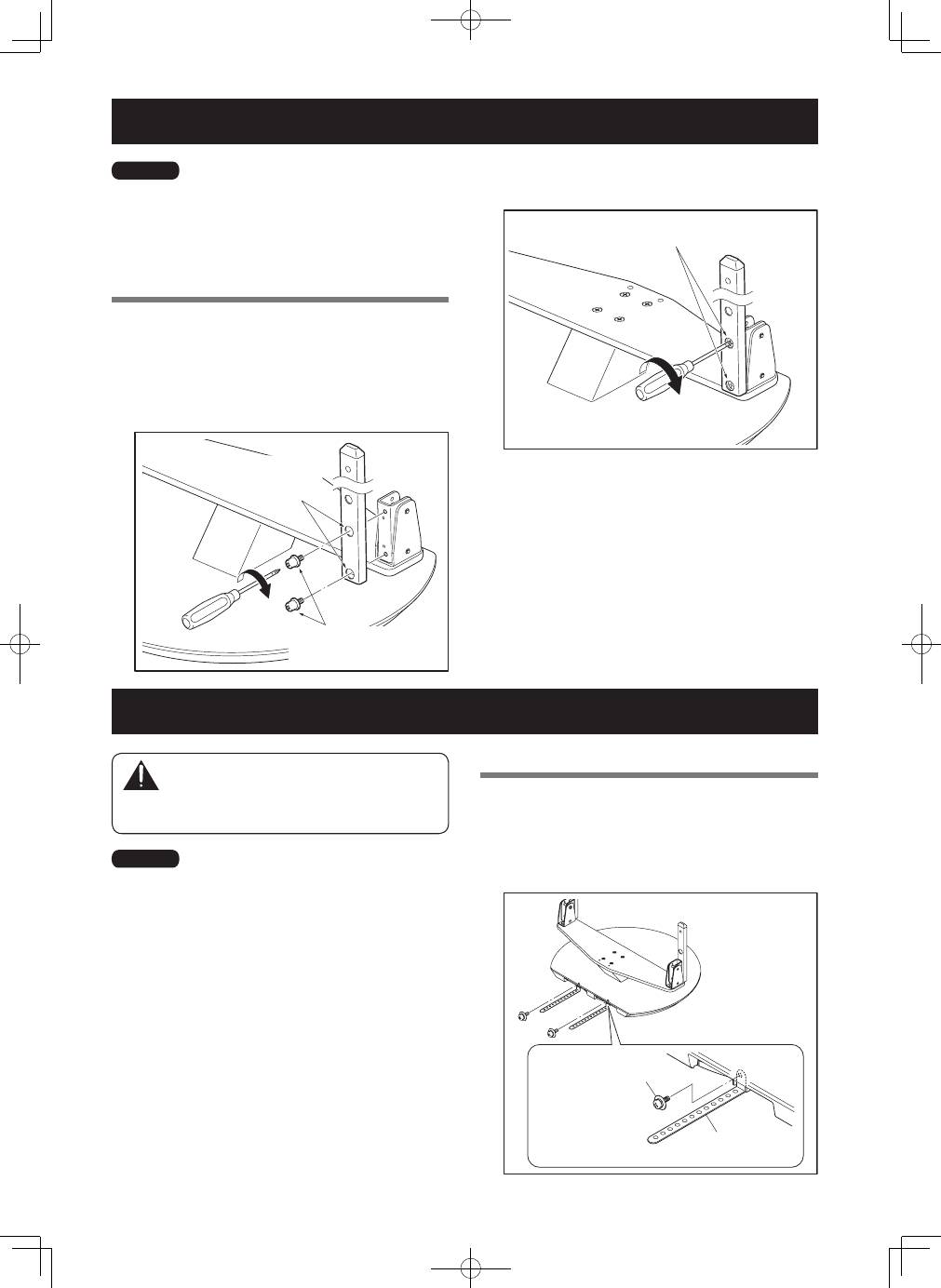

Pioneer KRP-SW01W: Montage des Pioneer-Bildschirms und -Fernsehers

28

Ge

Montage des Pioneer-Bildschirms und -Fernsehers

Vorsicht

Das Gewicht eines Pioneer-Bildschirms und

-Fernsehers beträgt etwa 31,4 kg. Diese Einheiten

weisen keine Tiefe auf und sind daher instabil.

Deshalb muss die Montage und Installation von

mindestens zwei Personen vorgenommen werden.

ˆ˜ÜiˆÃ

•  Achten Sie darauf, die Installation auf einem ebenen und

stabilen Fläche vorzunehmen.

•  Setzen Sie die Schrauben senkrecht in die Schraublöcher ein

und ziehen Sie sie fest an.

Befestigungsmethode

1

Befestigen Sie die Halterungen zum Schutz vor

dem Umfallen mit Hilfe der Schrauben

4

 an

dem Tischständer.

Ziehen Sie die Schrauben mit einem Kreuzschlitz-

Schraubendreher fest an.

Halterungen zum

Schutz vor dem Umfallen

Befestigungsschrauben

4

(M4 x 10 mm, schwarz)

Montage des Ständers

ˆ˜ÜiˆÃ

•  Montieren Sie den Ständer immer auf einem ebenen Tisch

oder etwas Ähnlichem.

•  Setzen Sie die Schrauben senkrecht in die Schraublöcher ein

und ziehen Sie sie fest an.

•  Nehmen Sie dabei die Hand nicht von der Stützsäule, bis sie

fest montiert ist.

Montagevorgang

1

  Befestigen Sie die Stützsäule mit den

Befestigungsschrauben

1

 am Ständer (4

Positionen links und rechts).

Drehen Sie mit einem Kreuzschlitz-Schraubendreher

zuerst die obere und danach die untere

Befestigungsschraube lose ein.

Die größeren Löcher

befinden sich auf

der Vorderseite.

Befestigungsschrauben

1

(M6 x 12 mm, schwarz)

2

  Schrauben Sie die Befestigungsschrauben

richtig fest (4 Positionen links und rechts).

Schrauben Sie die

Befestigungsschrauben richtig fest.

29

Ge

Deutsch

2

  Montage des Montage des Pioneer-Bildschirms

und -Fernsehers am Ständer.

Passen Sie die Stützsäulen des Tischständers auf der

Unterseite des Pioneer-Bildschirms und -Fernsehers

an, wie es in der Abbildung durch Pfeile dargestellt ist,

und führen Sie dann den Ständer langsam vertikal ein.

Achten Sie dabei besonders darauf, die Stützsäulen

des Tischständers nicht anders einzuführen als in die

dafür vorgesehenen Öffnungen des Pioneer-Bildschirms

und -Fernsehers. Wenn Sie dies nicht beachten,

besteht die Gefahr, dass Sie das Bedienfeld oder die

Anschlussbuchsen des Pioneer-Bildschirms und

-Fernsehers beschädigen oder dass sich der Ständer

verzieht.

Bringen Sie die Stützsäulen

in Übereinstimmung mit

dem unteren Teil des

Pioneer-Bildschirms und

-Fernsehers, wie es in der

zugehörigen Abbildung

dargestellt ist.

3

  Sicherung des Pioneer-Bildschirms oder

-Fernsehers mit den Installationsschrauben

2

.

Ziehen Sie die Schrauben mit einem Kreuzschlitz-

Schraubendreher fest an.

Befestigungsschrauben

2

(M8 x 15 mm, schwarz)

Montage des Pioneer-Bildschirms und -Fernsehers

4

  Sicherung des Pioneer-Bildschirms oder

-Fernsehers mit den Installationsschrauben

3

.

Befestigen Sie den Pioneer-Bildschirm und -Fernseher

an den mit “T” markierten Punkten mit einem

Kreuzschlitz-Schraubendreher.

Befestigungsschrauben

3

(M8 x 23 mm, schwarz)

Vorsicht

  Es hat Fälle gegeben, in denen es

unvorhergesehene Unfälle gab wie beispielsweise

ein Zerbrechen oder ein Umstürzen des Displays

aufgrund der Befestigung des Ständers mit nicht

geeigneten Schrauben.

5

  Ermittlung der Zentralstellung innerhalb des

Tischständer-Drehbereichs.

Die Zentralstellung innerhalb des Ständer-

Drehwinkelbereichs ist dann erreicht, wenn die am

Ständer angebrachten Halterungen zum Schutz vor

dem Umfallen einen rechten Winkel mit dem Pioneer-

Bildschirm und -Fernseher bilden.

Pioneer-Bildschirme

und -Fernseher

90°

Halterungen zum

Schutz vor dem

Umfallen

Tischständer

Wenn die Halterungen zum Schutz vor dem Umfallen zur

linken Seite des  Pioneer-Bildschirms und -Fernsehers

ausgerichtet sind, kann der Drehwinkel des Ständers

durch Linksdrehen des Bildschirms in die Zentralstellung

gebracht werden, so dass die Halterungen zum Schutz

vor dem Umfallen einen rechten Winkel mit dem

Pioneer-Bildschirm und -Fernseher bilden.

Pioneer-Bildschirme

und -Fernseher

Halterungen zum

Schutz vor dem

Umfallen

Tischständer
