Pioneer KRP-SW01W: Justiermechanismus für den Neigungswinkel nach vorn und nach hinten

30

Ge

Justiermechanismus für den Neigungswinkel nach vorn und nach hinten

Am Tischständer können Sie den Neigungswinkel des

Pioneer-Bildschirms und -Fernsehers entsprechend Ihren

Wünschen innerhalb eines Bereichs von etwa 2° nach vorne

oder nach hinten einstellen.

ˆ˜ÜiˆÃ

• Achten Sie darauf, den Neigungswinkel nur nach

der Befestigung des Pioneer Bildschirms und

Fernsehers einzustellen.

• Installieren Sie den Pioneer-Bildschirm und

-Fernseher auf einem ebenen Tisch oder einer

anderen ebenen Oberfläche.

• Halten Sie, während Sie den Winkel einstellen,

unbedingt die obere Seite des  Pioneer-

Bildschirms und -Fernsehers mit der Hand fest.

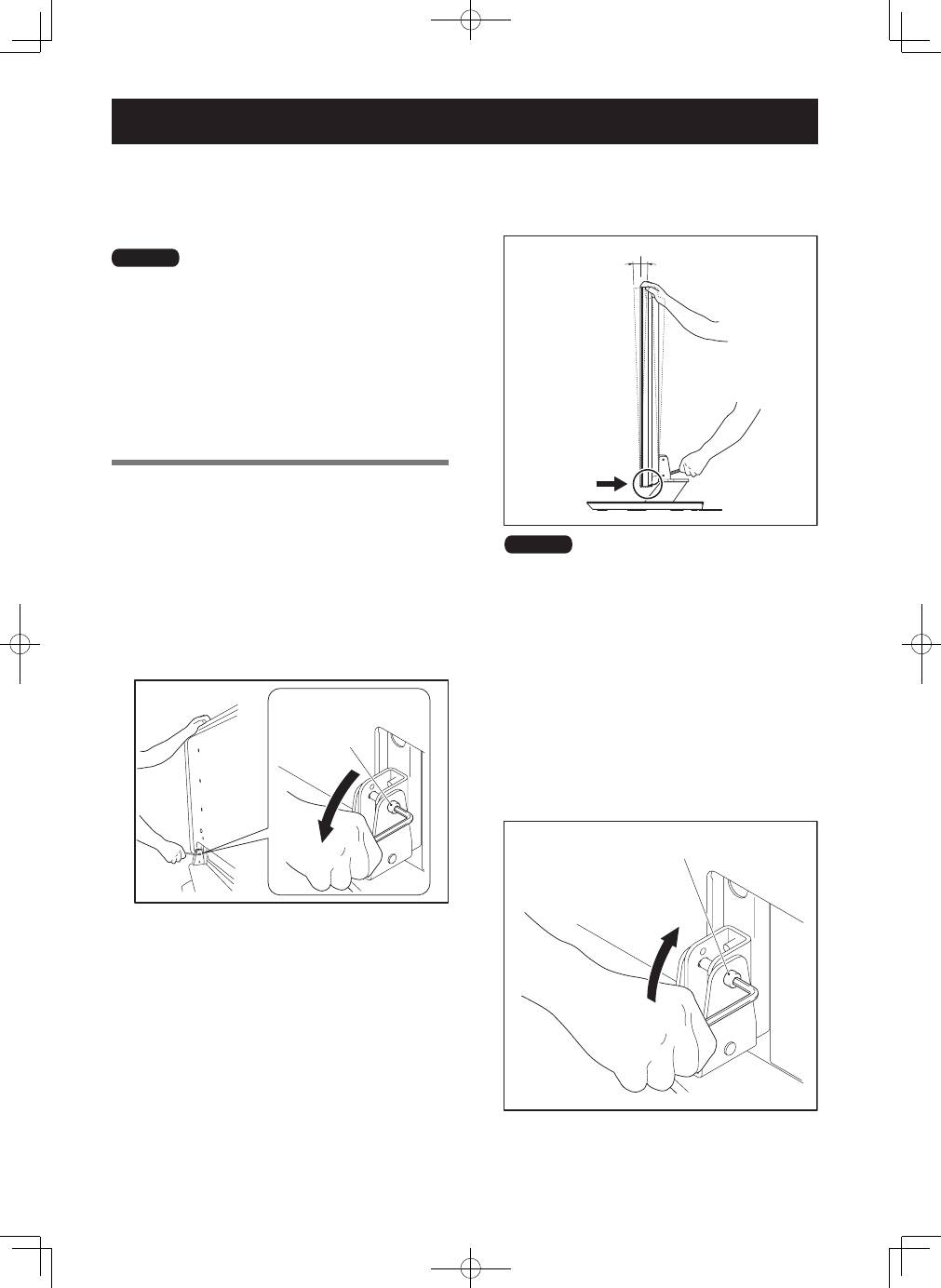

Verfahrensweise der Einstellung

1

  Lösen Sie unter Verwendung des

mitgelieferten Sechskant-Stiftschlüssel die

Befestigungsschrauben für die Einstellung

des Neigungswinkels (2 Positionen links und

rechts).

Halten Sie nun den Pioneer-Bildschirm und -Fernseher

oben mit der Hand fest und lösen Sie dabei die

Ankerbolzen zur Vorwärts-/Rückwärts-Neigung

jeweils links und rechts, indem Sie sie mit dem

mitgelieferten Innensechskant-Schlüssel entgegen dem

Uhrzeigersinn drehen.

Lösen der

Schraube

Ankerbolzen für die

2

  Stellen Sie den gewünschten Winkel ein.

Stellen Sie den gewünschten Neigungswinkel durch

langsames Bewegen des Pioneer-Bildschirms und

-Fernsehers ein.

2° 2°

ˆ˜ÜiˆÃ

Achten Sie, wenn Sie den Winkel einstellen, unbedingt

darauf, dass Ihre Hände dabei nicht in den in der

Abbildung durch den Pfeil angezeigten Raum gelangen.

3

  Schrauben Sie die Befestigungsschrauben für

die Einstellung des Neigungswinkels nach vorn

und nach hinten fest (2 Positionen links und

rechts).

Ziehen Sie mit dem mitgelieferten Innensechskant-

Schlüssel die

Ankerbolzen für die Vorwärts-/

Rückwärts-Neigung

 durch Drehen im Uhrzeigersinn

links und rechts fest an.

Achten Sie darauf, den oberen Teil des Pioneer-

Bildschirms und -Fernsehers mit der Hand festzuhalten,

bis Sie die Schrauben fest angezogen haben.

Festziehen

Ankerbolzen für die

4

  Überprüfen Sie noch einmal, ob die

Befestigungsschrauben für die Einstellung des

Neigungswinkels richtig festgezogen sind.
