Pioneer KRP-SW01W: Mécanisme d’ajustement de l’angle d’inclinaison en avant et en arrière

22

Fr

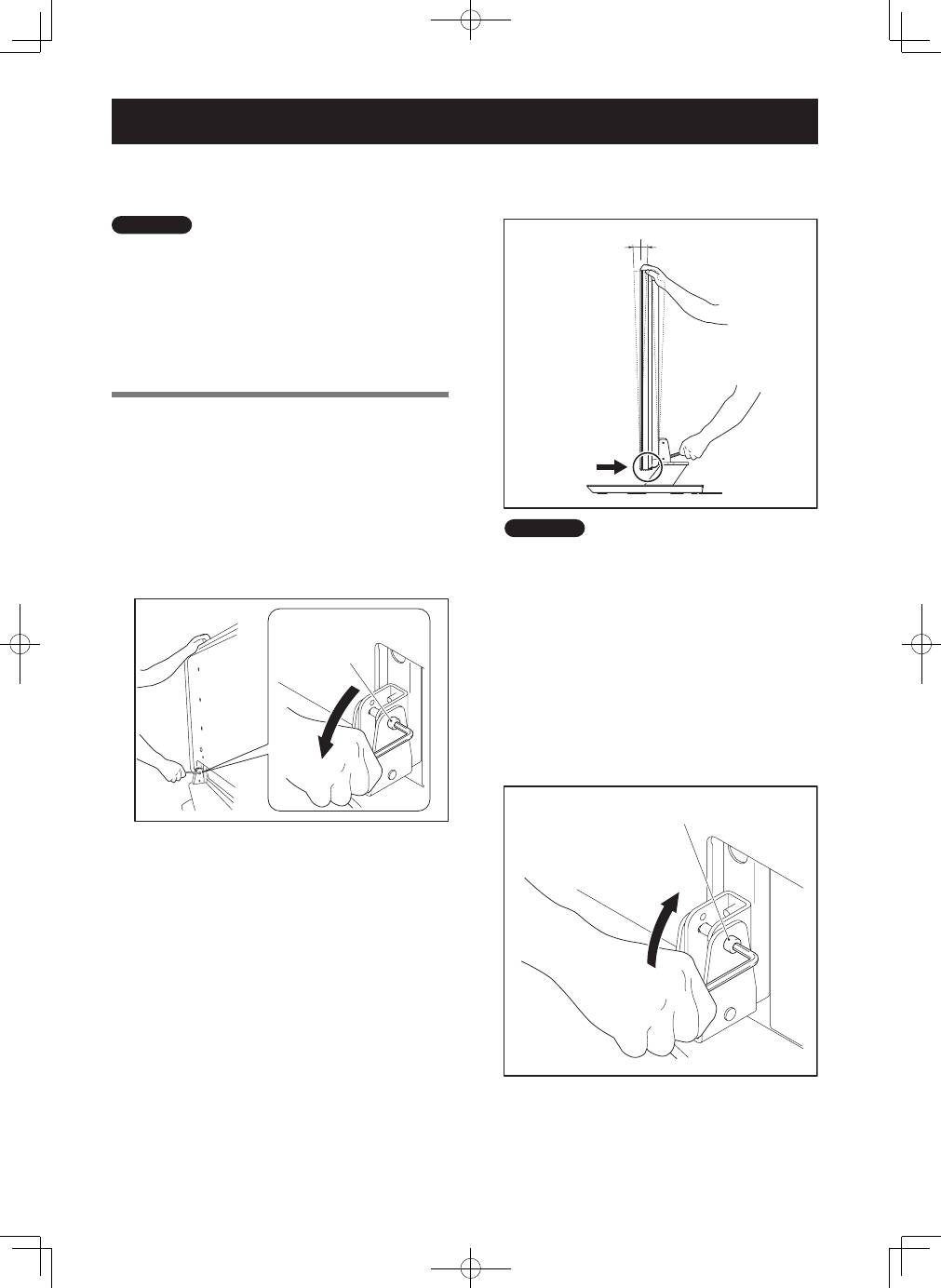

Mécanisme d’ajustement de l’angle d’inclinaison en avant et en arrière

Lors de cette étape, vous pouvez choisir de régler l’angle

d’inclinaison du moniteur et téléviseur Pioneer de 2° environ

en avant ou en arrière.

,i“>ÀµÕi

• N’ajustez l’angle qu’après avoir fixé le moniteur

et téléviseur Pioneer.

• Assurez-vous de l’installer sur une table ou autre

surface plane.

• Assurez-vous de tenir le haut du moniteur et

téléviseur Pioneer entre vos mains lorsque vous

ajustez l’angle.

Procédure d’ajustement

1

  Desserrez les boulons d’ancrage servant à

régler l’inclinaison en avant et en arrière à l’aide

de la clé hexagonale fournie (2 emplacements

à gauche et à droite).

Tout en veillant à bien tenir le haut du moniteur et

téléviseur Pioneer de la main, desserrez les

boulons

d’ancrage servant à régler l’inclinaison en avant

et en arrière

 qui sont situés à gauche et à droite en

tournant dans le sens inverse des aiguilles d’une montre

à l’aide de la clé hexagonale fournie.

Desserrement

Boulons d’ancrage servant

à régler l’inclinaison

en avant et en arrière

2

  Choisissez l’angle que vous préférez.

Choisissez l’angle que vous préférez en manipulant

doucement le moniteur et téléviseur Pioneer.

2° 2°

,i“>ÀµÕi

Lorsque vous ajustez l’angle, faites bien attention à ne pas

placer vos mains à l’endroit indiqué par un cercle sur le

schéma.

3

  Serrez les boulons d’ancrage servant à

régler l’inclinaison en avant et en arrière (2

emplacements à gauche et à droite).

Serrez à fond les

boulons d’ancrage servant à régler

l’inclinaison en avant et en arrière

 qui sont situés à

gauche et à droite en tournant dans le sens des aiguilles

d’une montre à l’aide de la clé hexagonale fournie.

Veillez à bien tenir le haut du moniteur et téléviseur

Pioneer de la main jusqu’à ce que les boulons soient

complètement serrés.

Resserrement

Boulons d’ancrage servant à régler

l’inclinaison en avant et en arrière

4

  Vérifiez une fois de plus que les boulons

d’ancrage servant à régler l’inclinaison en

avant et en arrière sont complètement serrés.
