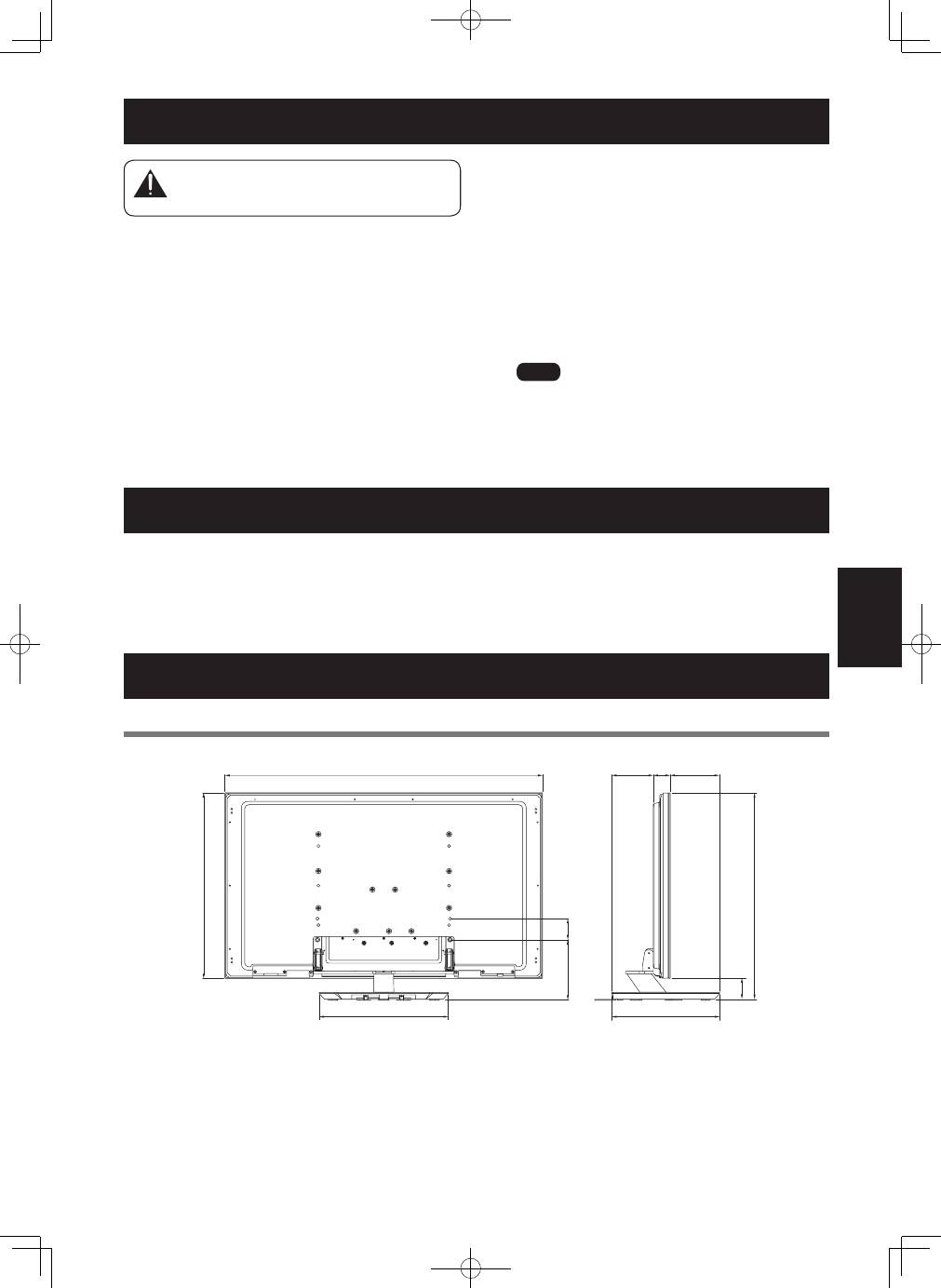

Diagramma delle Dimensioni

Display da 50 pollici (PRO-101FD/KRP-500A/KRP-500M) (Senza altoparlanti )

Unità: mm

159

187

225

80

64

1233

723

410

490

81

804

Separare il display e televisore Pioneer dal Supporto

 Per rimuovere il display e televisore Pioneer

dal supporto, assicuratevi di seguire sempre la

procedura descritta qui sotto per evitare incidenti.

1

Spegnete l’apparecchio e staccate la spina dalla

presa di corrente e i cavi dai connettori.

2

Togliete le cinghie anti-caduta e le corde.

3

  Prima di tutto, assicuratevi che il bullone di

ancoraggio per l’inclinazione in avanti/indietro

sia stato serrato perfettamente.

4

  Prima di tutto, liberate uno spazio su una

superficie piana ecc., dove potete stendere il

display e televisore Pioneer, quindi copritelo

con un telo per proteggerlo dai graffi o da altri

danneggiamenti.

5

  Rimuovete gli altoparlanti.

6

  Riferendovi alle fasi 3 e 4 nel capitolo “Fissaggio

del display e televisore Pioneer“ (pagina 37),

rimuovete le viti di installazione (4 viti).

7

  Tenendo il display e televisore Pioneer per

i manici e dalla parte inferiore, sollevatelo

verticalmente.

8

  Adagiate delicatamente il display e televisore

Pioneer sul telo che avete preparato al punto 4

con lo schermo rivolto verso il basso.

 œÌ>

Quando ricollocate il display e televisore Pioneer sul

supporto, assicuratevi che le colonne di supporto destra e

sinistra siano state inserite con la stessa angolazione.

Dati tecnici

Dimensioni esterne

533 mm (L) × 339,4 mm (A) × 410 mm (P)

Peso

10,7 kg

•  Le suddette specifiche e l’aspetto esteriore possono essere modificati senza alcun preavviso per migliorare il prodotto.
